如何将奥维对象导出成SHP（ArcGIS）文件

更新 阅读 111,875 次

    在奥维互动地图中，您可以将标签、图形、轨迹等奥维对象导出shp格式文件，在ArcGIS中进行编辑。

    支持导出的坐标系包括：北京54、西安80、CGCS2000、UTM、自定义等投影坐标和CGCS2000、GCJ-02等地理坐标。

    下面分别对奥维PC端和手机端导出SHP文件进行说明。

    1、奥维电脑端导出SHP文件

    示例数据如下图所示，包含奥维标签、图形对象，在ArcGIS中称为点、面要素。

    1

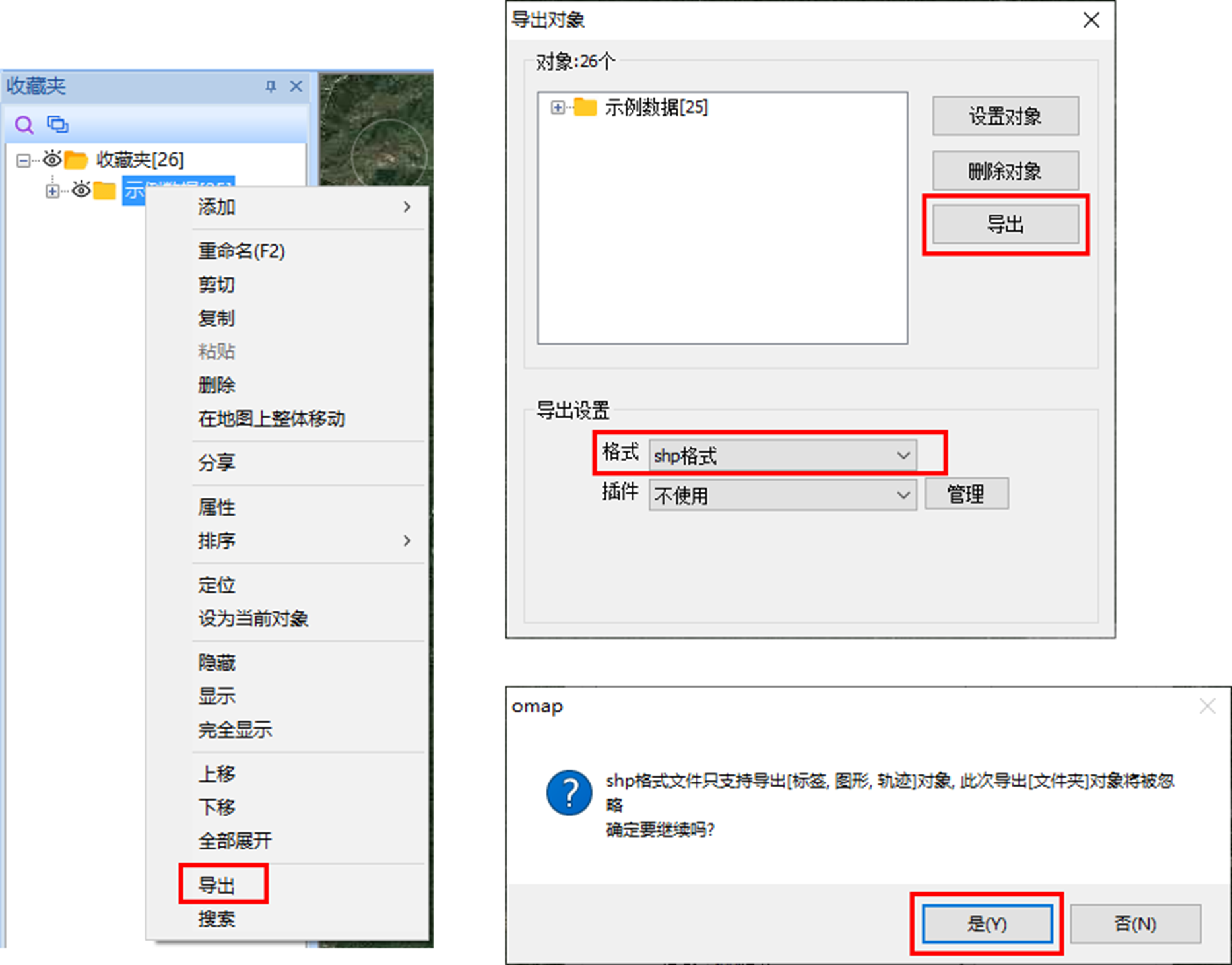

    在奥维PC端的收藏夹中，选中需要导出的数据，点击鼠标右键，点击【导出】，设置导出格式为【shp格式】，点击【导出】，点击【是】。

    1

    输入名称，点击【保存】，进入［墨卡托参数］设置窗口。

    坐标类型：包括CGCS2000、GCJ-02等地理坐标和北京54、西安80、CGCS2000、UTM、自定义等投影坐标。您应根据实际需要选择。

    北京54、西安80、CGCS2000投影坐标分为3°分带投影和6°分带投影。

    未标题-1

    本文以CGCS2000（投影坐标）为例。

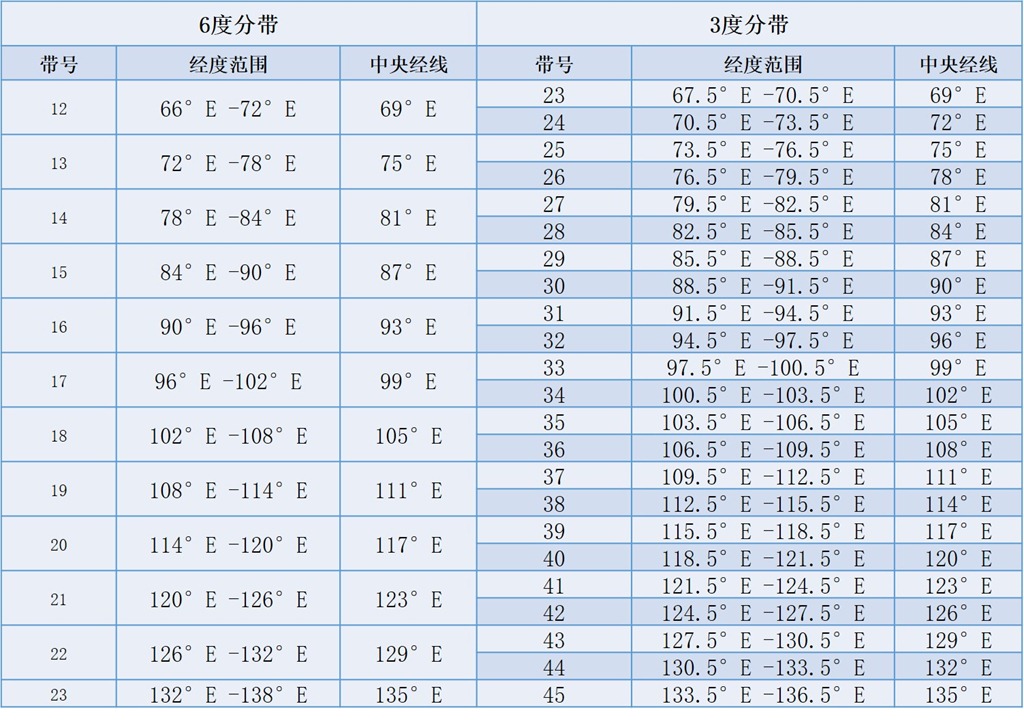

    参数类型：分带投影坐标系的参数有以下几大类。

    3°分带：

    CGCS2000_3_Degree_GK_CM_120E

    采用3°分带投影的CGCS2000坐标系，中央经线为东经120°，X坐标不含带号。

    CGCS2000_3_Degree_GK_Zone_40

    采用3°分带投影的CGCS2000坐标系，带号为40（中央经线：3*40=120），坐标值含带号。

    16

    6°分带：

    CGCS2000_GK_CM_123E

    采用6°分带投影的CGCS2000坐标系，中央经线为东经123°，坐标值不含带号。

    CGCS2000_GK_Zone_21

    采用6°分带投影的CGCS2000坐标系，带号为21（中央经线：6*21-3=123），X坐标含带号。

    13

    设置好坐标系后，点击【确定】，执行导出。

    20

    在导出目录下，查看导出的数据。

    含有“sign”字符的文件表示“点要素”，由奥维的标签对象导出；

    含有“track”字符的文件表示“线要素”，由奥维的轨迹对象导出；

    含有“shape”字符的文件表示“面要素”，由奥维的图形对象导出。

    本文导出的数据仅有点和面文件。

    23

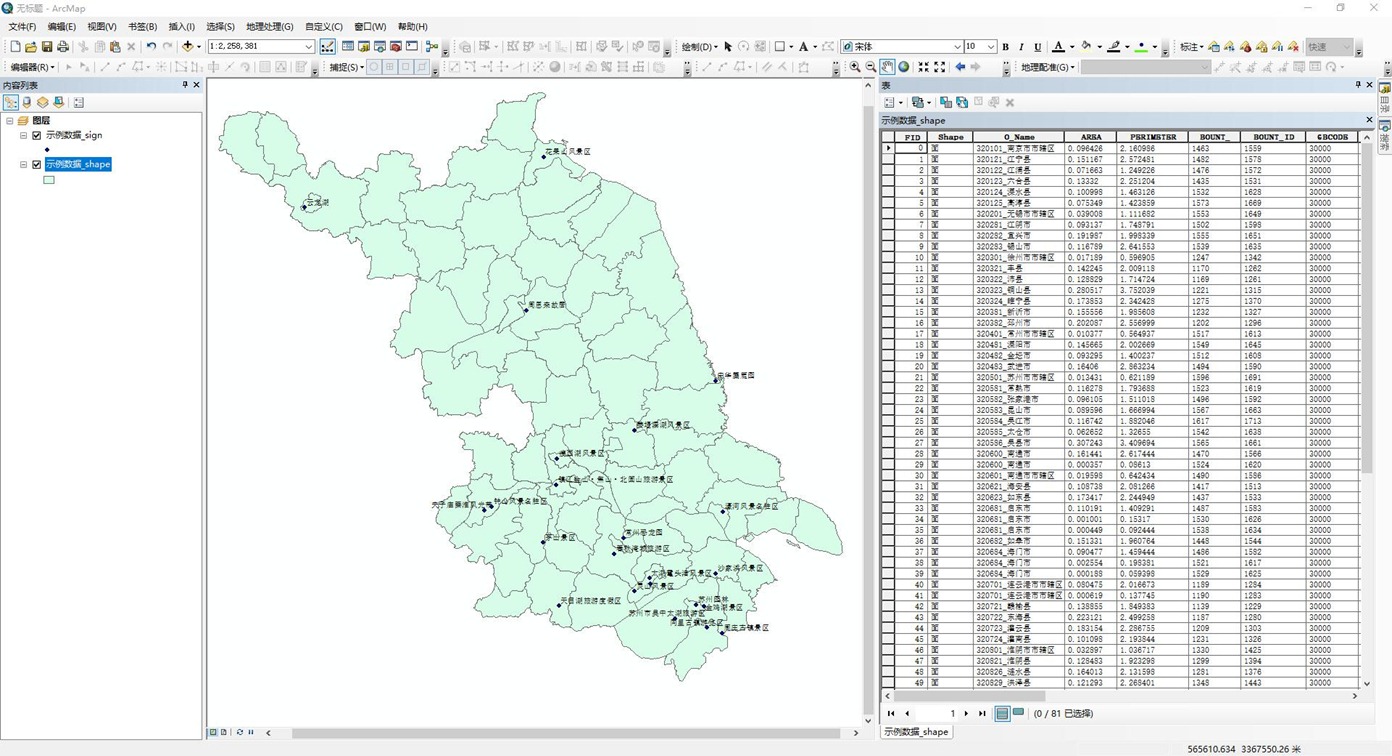

    在ArcGIS中加载从奥维导出的shp数据。

    29

    可以看到，导出的标签和图形对象正常加载。

    26

    2、奥维手机端导出SHP文件

    在奥维手机端同样可以将标签、轨迹、图形对象导出成SHP文件，在ArcGIS中加载。

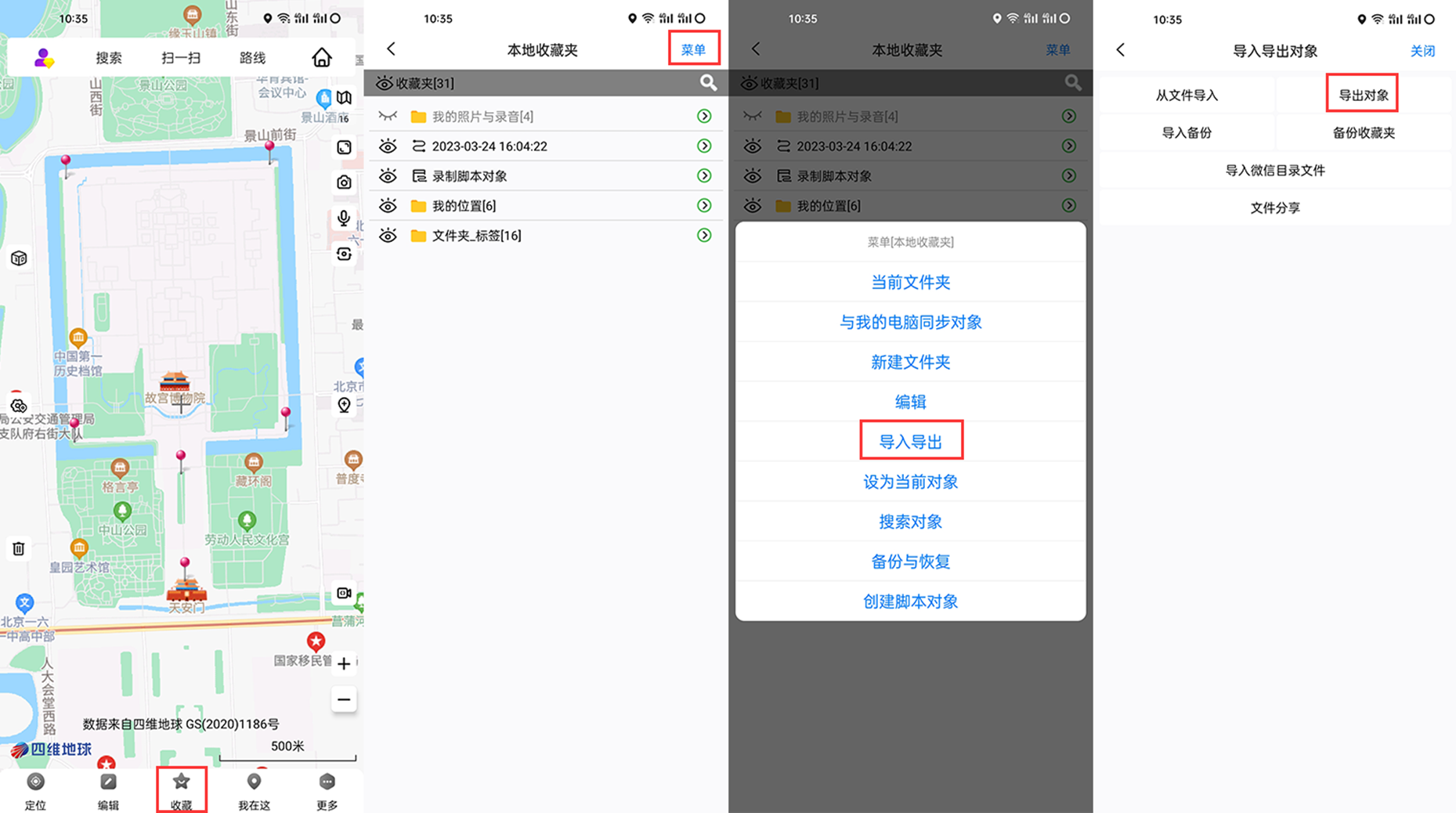

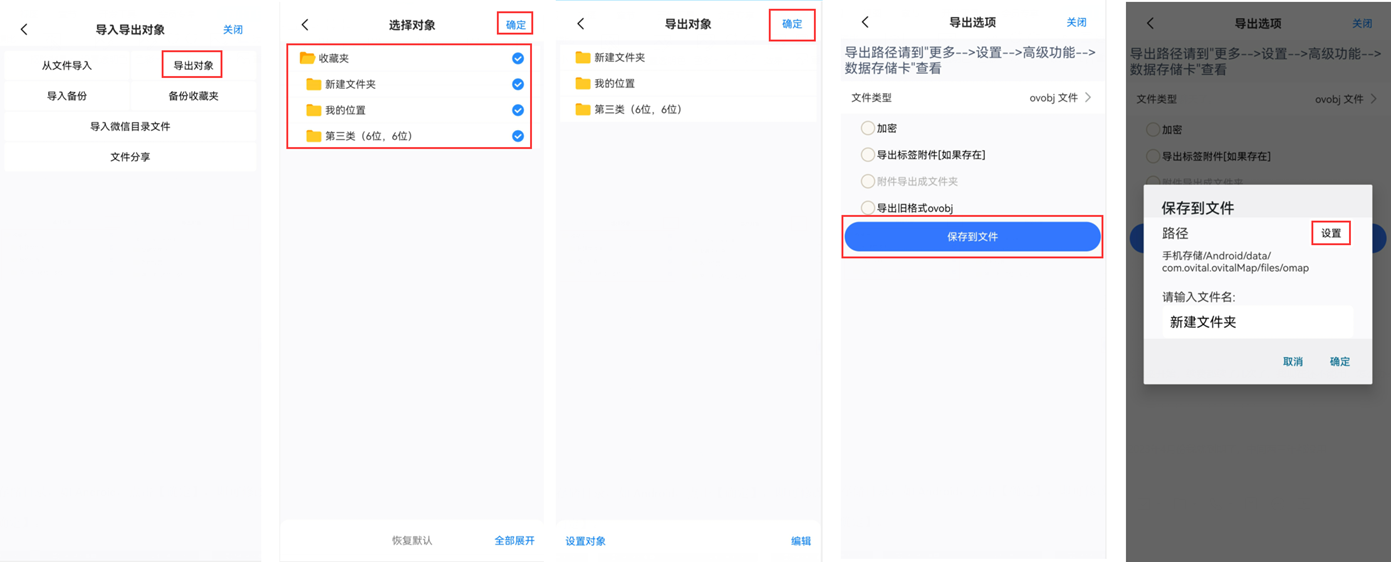

    在奥维手机端主界面，点击【收藏】，点击【菜单】，点击【导入导出】，点击【导出对象】。

    2

    勾选需要导出到ArcGIS的数据，点击【确定】,【确定】。

    文件类型：选择shp文件。

    点击【保存到文件】，设置路径（Android手机可以修改文件保存目录，iOS手机不能修改），输入名称，点击【确定】。

    3

    弹出相关提示，点击【确定】，进入［墨卡托参数］设置页面，关于坐标类型、参数类型的详细说明请参考本文《1、奥维电脑端导出SHP文件》。

    这里以本文以CGCS2000（投影坐标）为例，参数类型设置为CGCS2000_3_Degree_GK_CM_120E。

    点击【确定】，执行导出。完成后，点击【关闭】。

    4

    奥维Android版默认导出数据路径：

    文件管理/内部存储/Android/data/com.ovital.ovitalMap/files/omap

    对于iOS设备，无法直接查看奥维的根目录，建议用户通过奥维将文件发送到其他设备上。

    如何将ArcGIS（SHP）文件导入到奥维中

    更新 阅读 147,163 次

      奥维支持导入北京54、西安80、CGCS2000等分带投影坐标系以及CGCS2000地理坐标系以及自定义坐标系的SHP文件，可实现与ArcGIS的协同设计。

      下面分别对奥维PC端和手机端导入SHP文件进行说明。

      使用ArcGIS编辑的文件，坐标系、属性表、坐标值等信息是存储于不同文件中的，因此要正常将SHP文件导入奥维中，应将这些相关的同名文件放在同一个文件夹下。每个文件存放的信息如下：

      .shp文件：是主文件，存储矢量数据的空间信息，即坐标值；

      .dbf文件：存储矢量数据的属性信息（属性表文件）；

      .shx文件: 存储矢量数据的索引信息，即每个单元在shp中的位置；

      .prj文件：存储矢量数据的投影信息，即坐标系。

      除上述四个文件外，还可能包含.sbn、.sbx文件，这些文件都是根据SHP矢量数据包含的信息生成的。以上几个文件，.shp、.shx和.prj是不可缺少的，否则无法导入到奥维中；若.dbf缺失，则无法将该矢量数据的属性表导入到奥维中。

      本文演示数据的坐标系为3°分带投影的CGCS2000坐标系，导入CGCS2000地理坐标文件的操作步骤与之一致。

      1、奥维PC端导入SHP文件

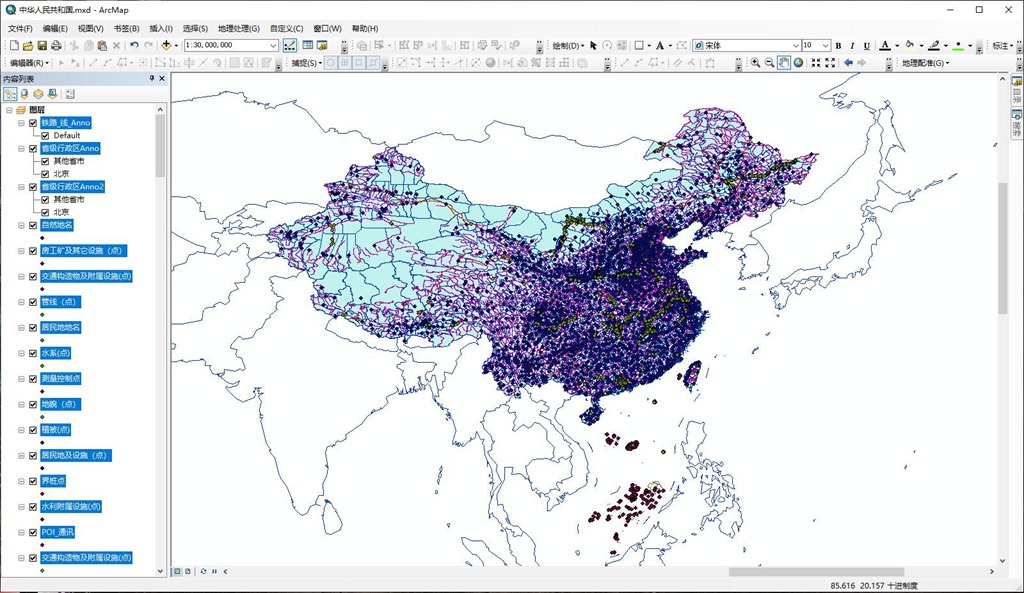

      演示数据如下图所示，我们将其导入到奥维中。

      1

      首先，可以查看该文件的坐标系。

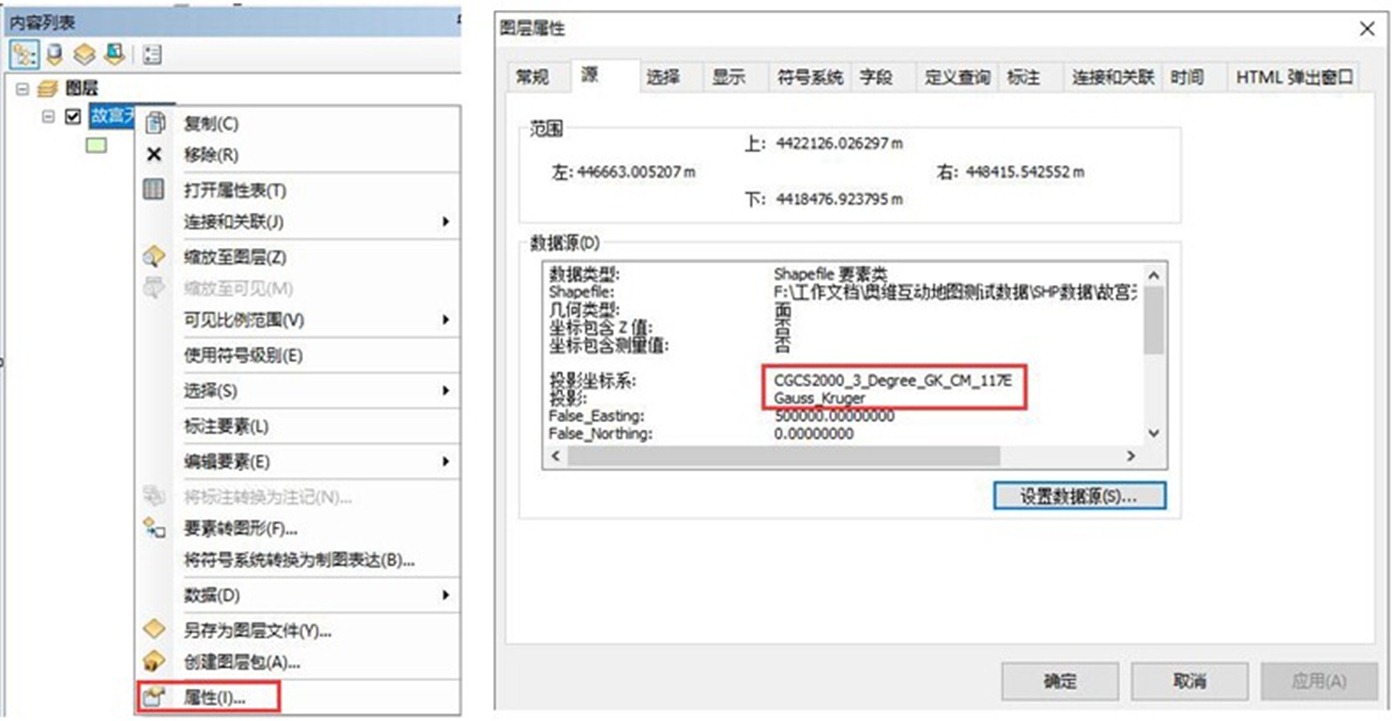

      在［内容列表］窗口，选中图层，点击鼠标【右键】，点击【属性】，查看坐标系。

      该文件的坐标系为：CGCS2000_3_Degree_GK_CM_117E，即采用3°分带投影的CGCS2000坐标系，中央经线为东经117°。

      4

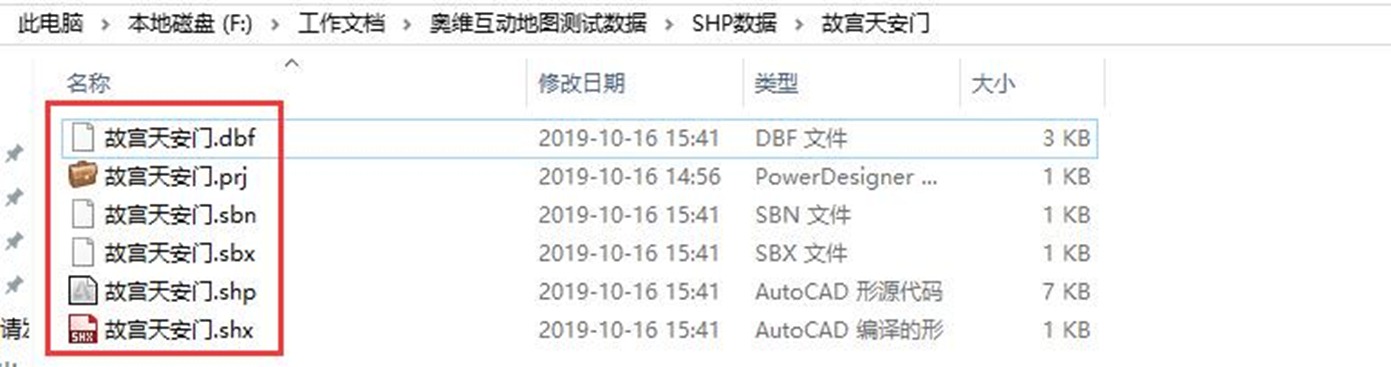

      该矢量数据的各配置文件如下图所示：

      6

      下面，将该文件及其属性导入到奥维中。

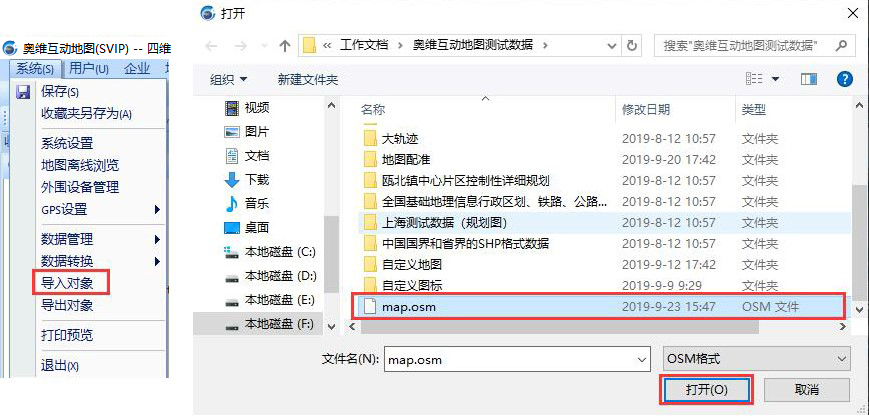

      在奥维中，点击［系统］菜单，点击【导入对象】按钮，选择需要导入的shp文件，点击【打开】按钮。

      1

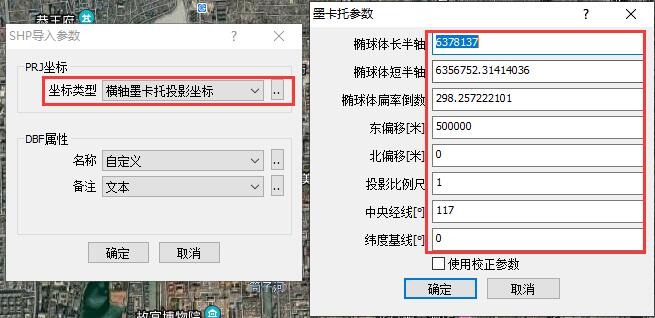

      进行PRJ坐标设置和DBF属性设置。

      （1）PRJ坐标

      ArcGIS矢量数据是带有坐标系的，奥维系统可自动识别，因此PRJ坐标设置保持默认即可。

      9

      （2）DBF属性

      名称：可将属性表的某个字段作为名称导入，显示在地图。

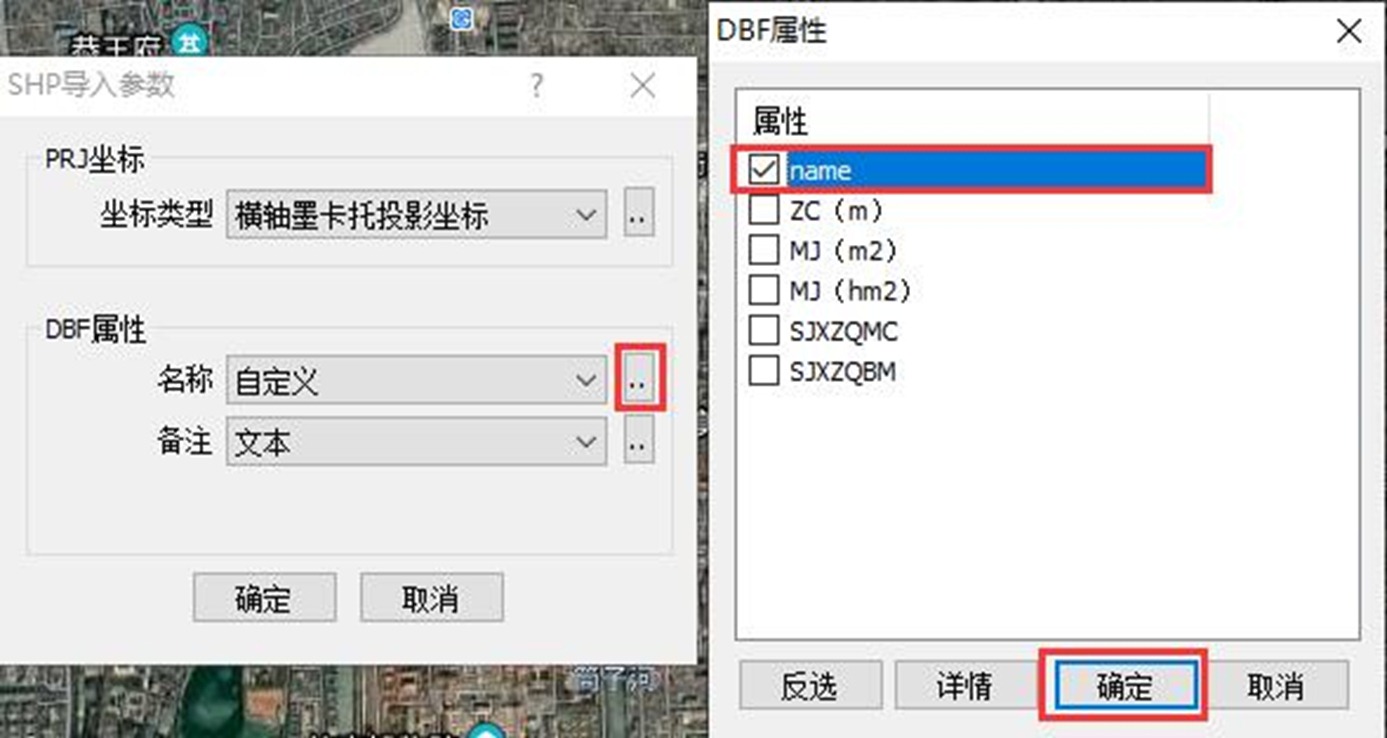

      如下图所示，选择【自定义】，点击【…】，勾选某个字段（如name）或多个字段，点击【确定】，即可。

      10

      备注：可选择【无】【文本】或【备注模板】。

      若选择【无】，则不会导入矢量数据的属性表；若选择【文本】，则所有属性以“文本”的形式显示在【备注】栏中；若选择【备注模板】，则导入的属性表以“表格”的形式显示。

      我们选择【备注模板】，点击【…】，勾选需要导入的属性字段，点击【确定】。

      模板选择【ovital_shp[SHP通用模板]】。若您编写了HTML模板，也可以选择自己编写的模板。

      11

      设置好PRJ坐标和DBF属性后，点击【确定】，点击【导入】，即可。

      15

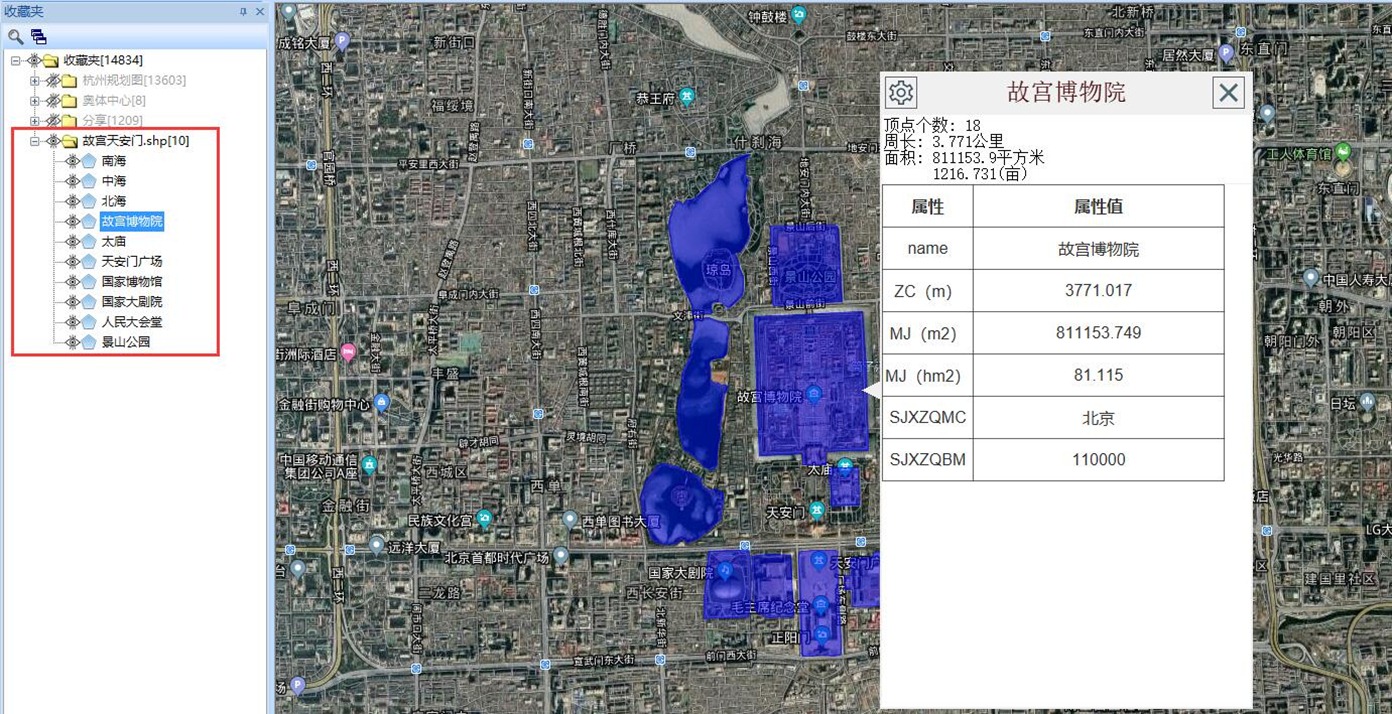

      导入后，所有数据会显示在地图上，保存在收藏夹中。

      14

      若导入后存在一定的偏移，请参考使用帮助文档《如何处理导入shp文件产生的偏移》予以校正。

      在电脑端导入shp文件后，可发送到手机端使用，具体操作步骤如下：

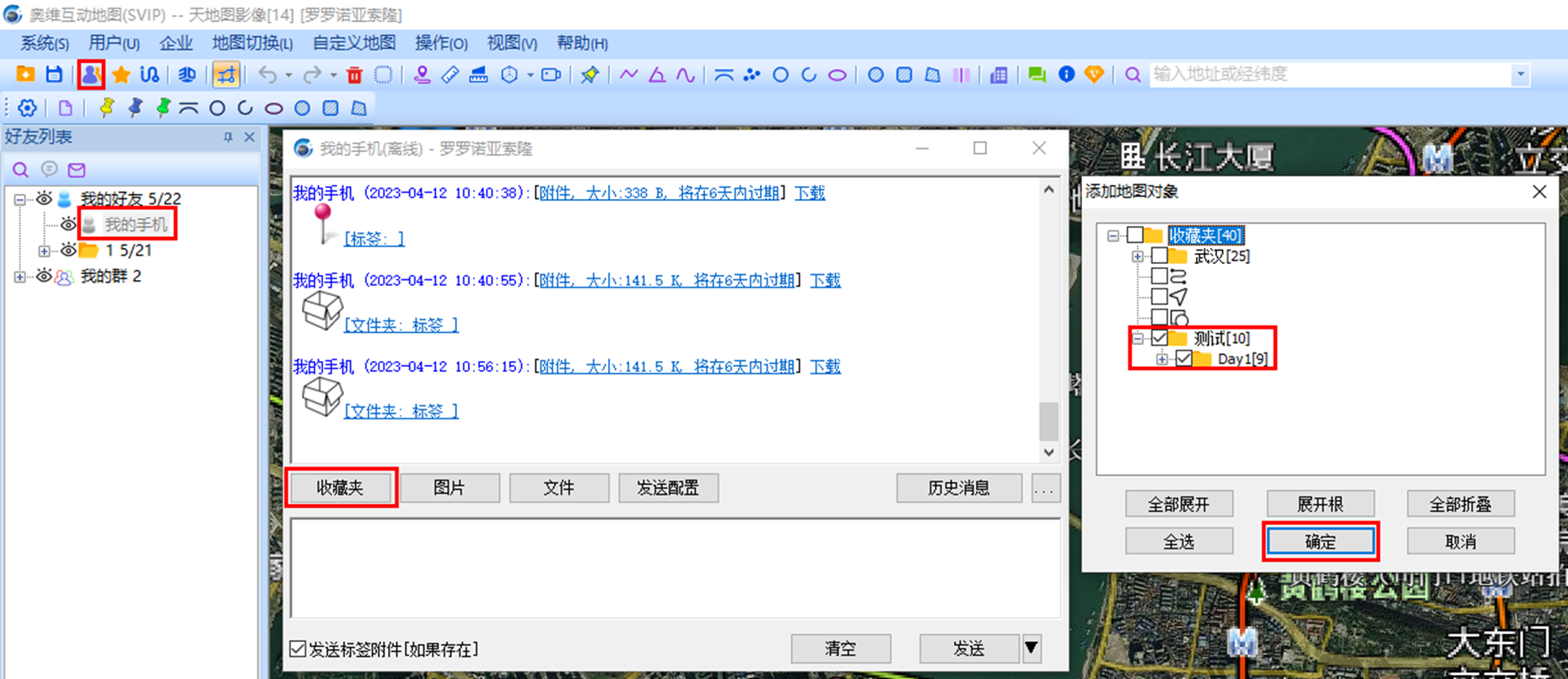

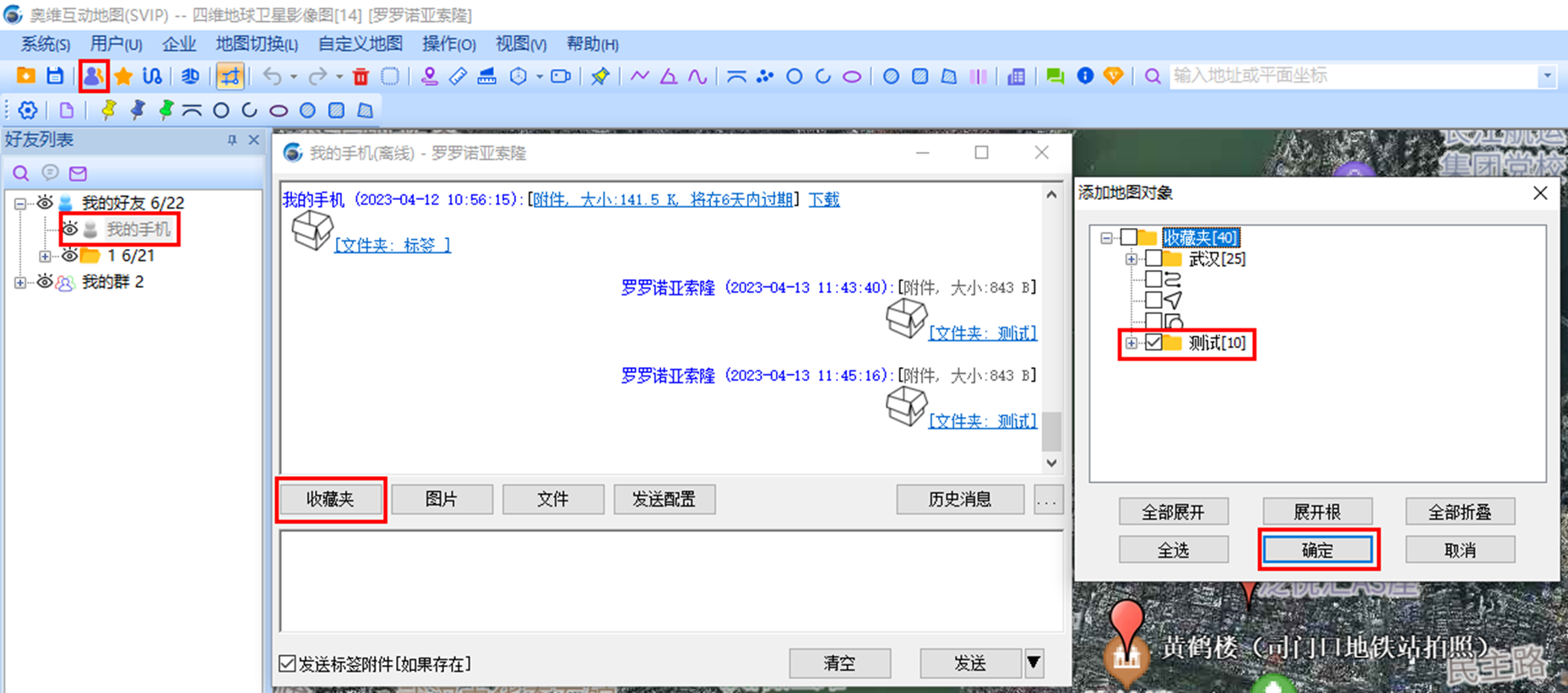

      电脑端操作：登录账户后，在［好友列表］下找到【我的手机】，双击，点击【收藏夹】，勾选需要发送到手机端的数据，点击【确定】，点击【发送】，即可。

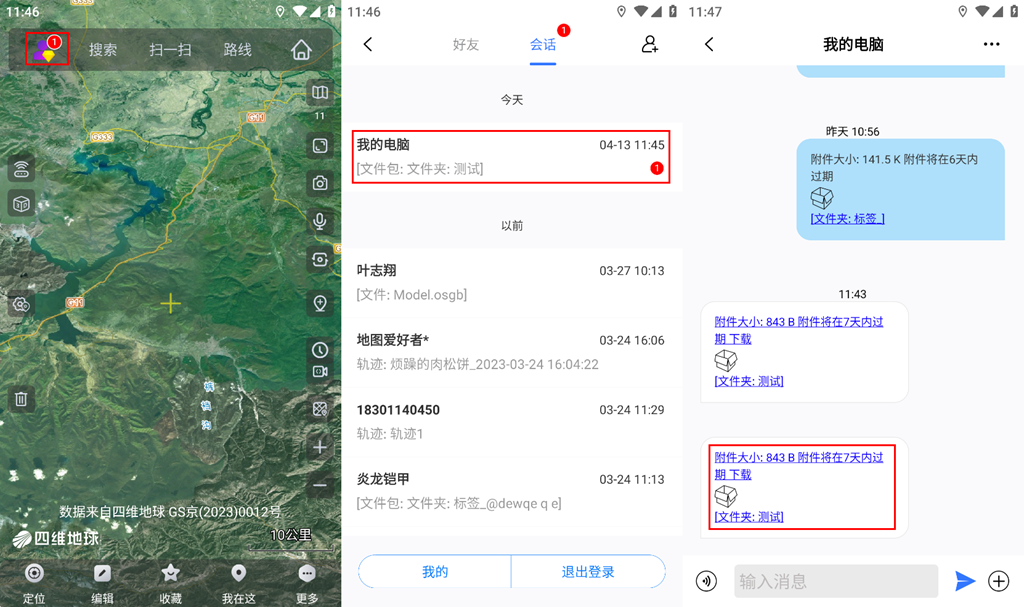

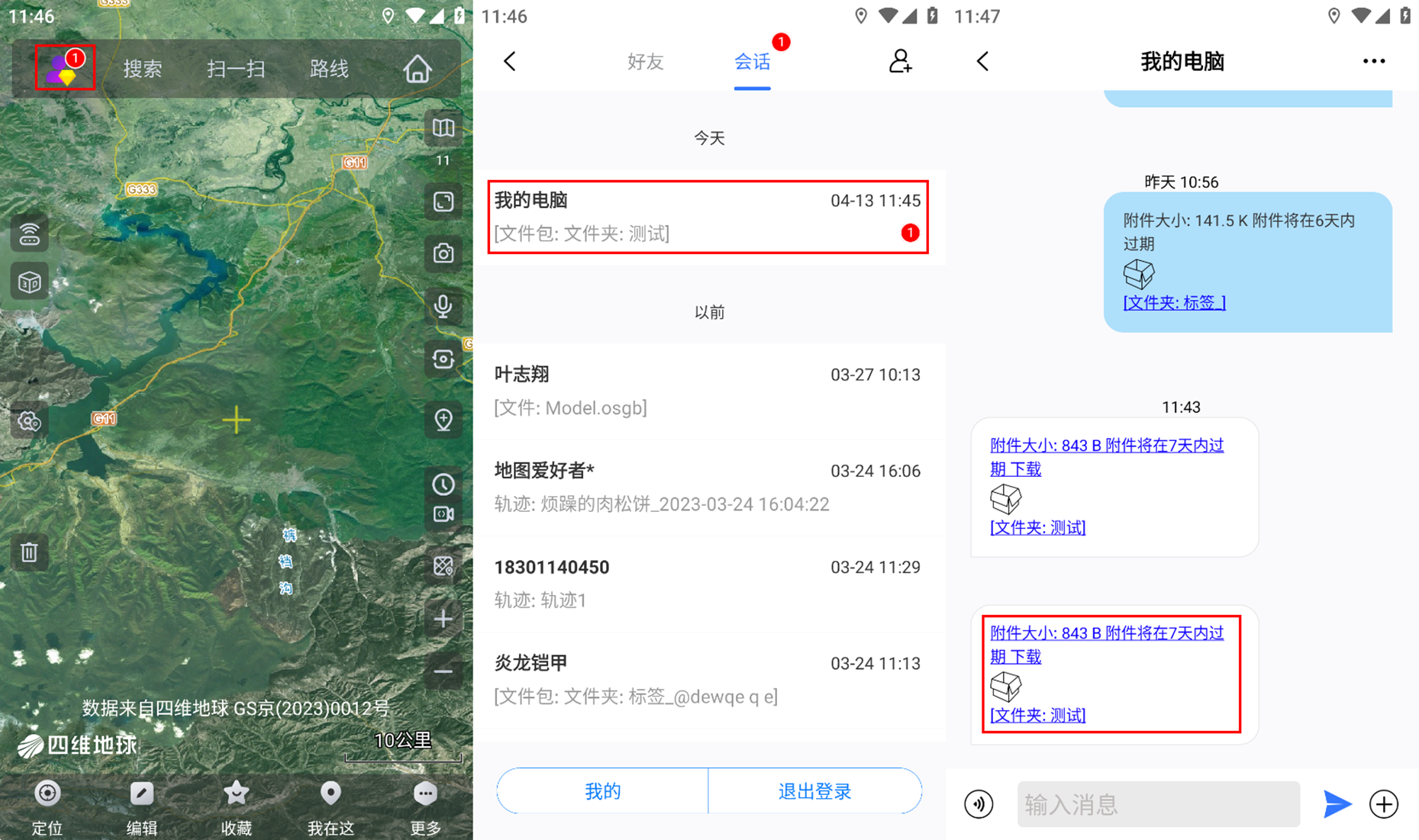

      手机端操作：与电脑登录同一个账户，电脑端发送数据后，手机端会立马收到。点击左上角头像，在［好友］页面下找到【我的电脑】，点击进入会话界面；点击【下载】，下载数据；点击数据，点击【收藏当前数据】，选择存放目录，点击【确定】，可将这些数据保存到手机端的收藏夹中。

      2、奥维手机端导入SHP文件

      直接使用手机导入SHP文件，若文件不在手机上，您需要先将shp文件传输到手机上，参考使用帮助文档《如何使用奥维点对点传输文件（或文件夹）》。

      ★注意：.shp、.shx、.prj和.dbf四个同名文件要一起保存在手机上，否则无法正常导入。

      在手机上导入shp文件的具体操作步骤如下：

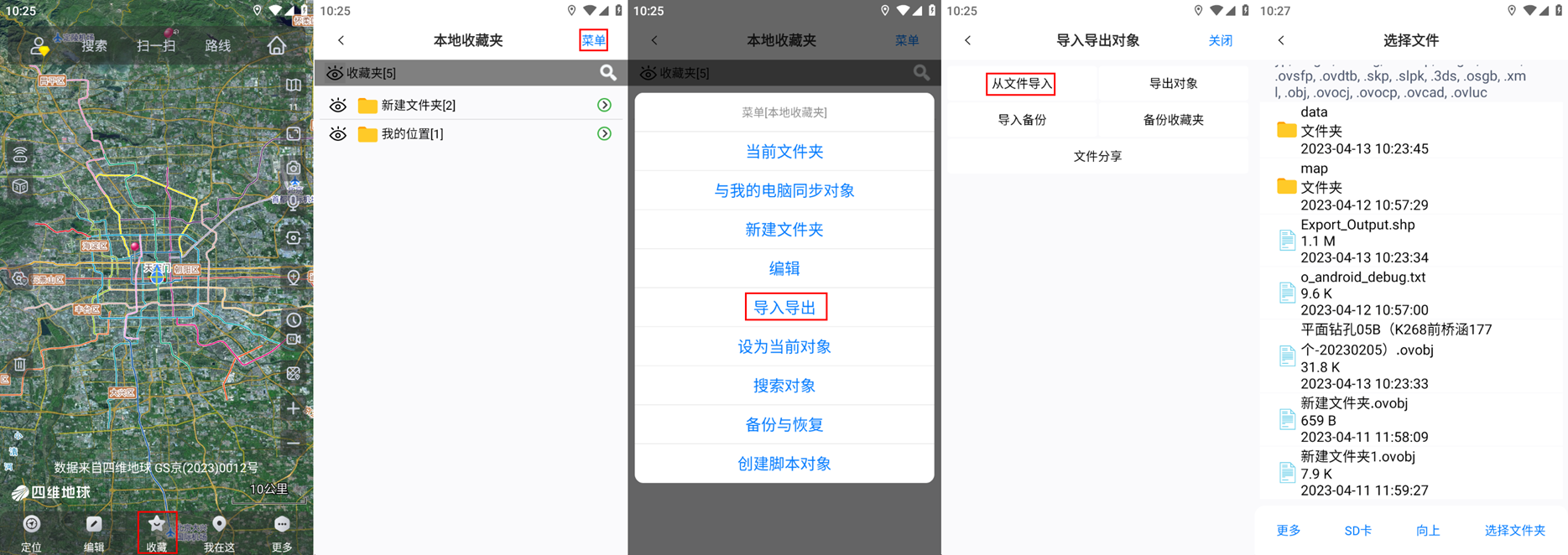

      在奥维手机端主界面，点击【收藏】，点击【菜单】，点击【导入导出】，点击【从文件导入】，进入［选择文件］页面。

      该页面为奥维的根目录，对于苹果手机，在此选择数据，执行导入即可；对于安卓手机，使用不同软件发送的数据会保存不同的目录下，若没有将数据保存在奥维跟目录下，则前往其它目录选择文件。

      2

      安卓QQ文件存储目录：文件管理/内部存储/tencent/QQfile_recv

      安卓微信文件存储目录：文件管理/内部存储/tencent/MicroMsg/Download

      本文演示的数据存放在QQ目录下，因此点击【SD卡】，找到数据存放目录，选择需要导入的数据，进入［导入参数］设置页面。

      3

      PRJ坐标：shp文件本身带有坐标系，奥维会自动匹配，保持默认即可。

      DBF属性：根据实际需要进行设置，可将某些属性作为名称导入，显示在地图上；可将shp文件的属性表以文本或者表格的形式导入到奥维。

      设置名称。点击【名称】栏，选择【自定义】，点击【设置】，勾选作为名称导入的属性字段，点击【确定】。

      4

      设置备注。点击【备注】栏，选择【备注模板】，点击【设置】，勾选需要导入的属性字段，点击【确定】，模板可选择【ovital_shp[SHP通用模板]】，也可以选择您自己编写的HTML模板。

      5

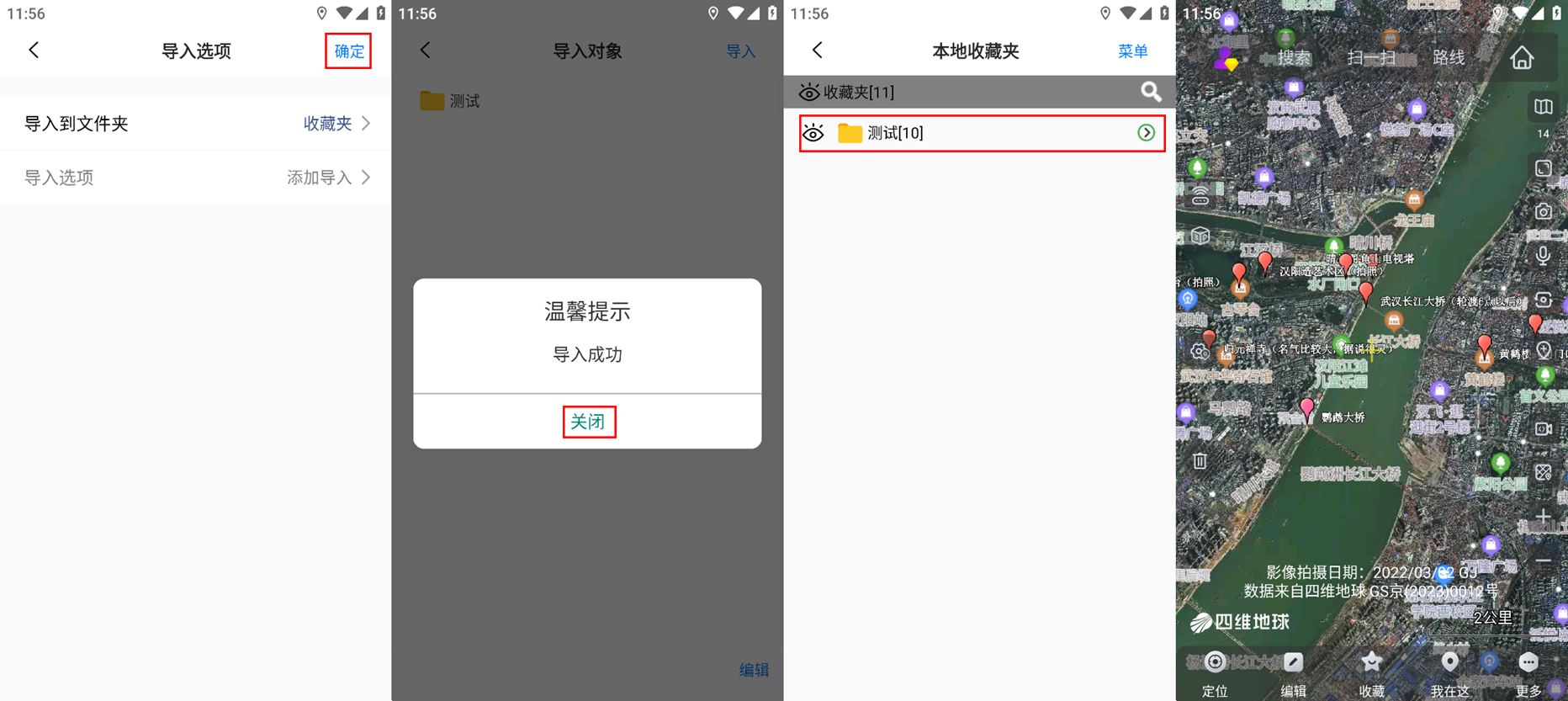

      设置好导入参数后，点击【确定】，系统解析文件，看解析出来的对象是否正确：

      若正确，点击【导入】，点击【确定】，执行导入，点击【关闭】；

      若不正确，请检查shp的配置文件是否缺失，确定无误后重新导入。

      6

      导入成功后，数据会保存在收藏夹中，显示在地图上。

      在地图上，点击任一数据，点击7按钮，即可查看该数据的属性表。

      8

      若导入后存在一定的偏移，请参考使用帮助文档《如何处理导入shp文件产生的偏移》予以校正。

      OmapArcMap插件使用说明

      更新 阅读 262,333 次

      OmapArcMap插件，可实现奥维与ArcMap的数据交互，如将ArcMap矢量数据发送到奥维或将奥维对象发送到ArcMap，在ArcMap中加载奥维中的离线地图等。

      使用该插件，需要满足如下条件：

      奥维PC端：V9.6.5及以上；

      奥维账户会员等级：VIP或SVIP，免费用户不支持该功能；

      ArcGIS版本：10.2至10.8。

      1. 安装、卸载与更新

      1.1. 安装

      OmapArcMap插件下载地址： https://cdn.ovital.com/pub/OmapAddinsV1.1.5.rar

      下载后，在未启动ArcMap的状态下，双击插件程序，点击【Inatall Add-In】，执行安装。

      18

      安装完成后，启动ArcMap，将鼠标放至在工具栏中，点击鼠标右键，点击【AddinsOmapToolBar】，即可调出该插件的工具条。

      4_thumb

      拖动工具条可以吸附到工具栏中。

      7_thumb

      1.2. 卸载

      点击菜单栏中的【Customize（自定义）】，点击【Add-in Manager（加载项管理器）】，点击【加载项】，选中【OmapAddins】，点击【Delete this Add-In（删除此加载项）】，点击【确定】；然后关闭ArcMap，重启生效。

      11_thumb

      1.3. 更新插件

      首先，下载新版本插件；

      然后，开启ArcMap，卸载旧版本插件，参考本文《1.2.卸载》；

      再者，关闭ArcMap，安装新版本插件，参考本文《1.1.安装》。

      最后，启动ArcMap，调出插件，点击设置按钮，查看版本号是否与安装的一致。

      19

      2. 功能介绍

      目前，OmapArcMap插件的功能包括：发送要素到奥维、显示要素的Blob字段、添加颜色到属性表中、选择地图类型、设置。

      20

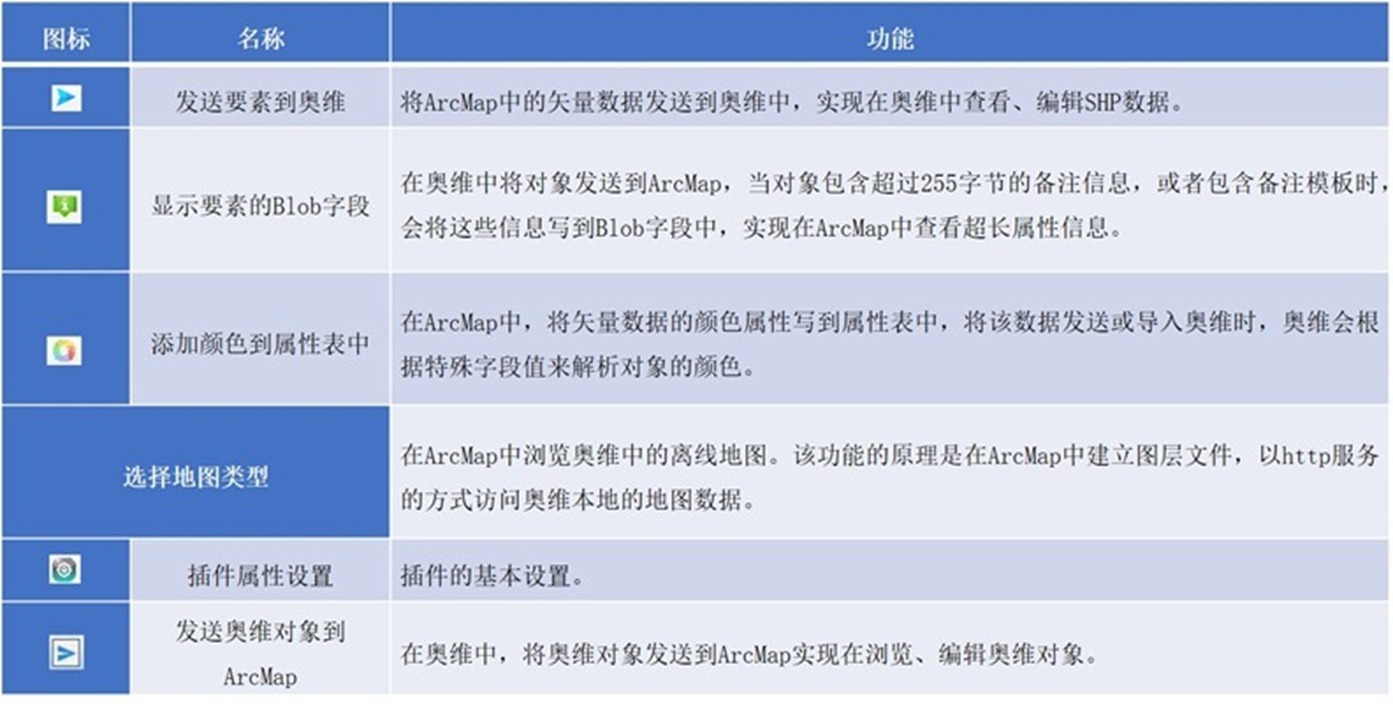

      表1 AddinsOmapToolBar工具条主要功能

      122

      2.1. 发送ArcMap要素到奥维

      将ArcMap中的矢量数据发送到奥维中，实现在奥维中查看、编辑ArcGIS矢量数据，可一次性发送多个坐标系一致的图层。

      ★注意：ArcMap数据框和加载的图层的坐标系必须保持一致，否则无法发送，如下图两张图片所示。

      ☆数据框坐标系：

      55_thumb

      ☆图层坐标系：

      54_thumb

      本操作会先判断当前加载的ArcMap的坐标系和奥维的坐标系是否一致（都是CGCS2000地理坐标或者是相同横轴墨卡托坐标系），有如下三种情况，用户参照相应的步骤执行。

      情况一：ArcMap矢量数据的坐标系与奥维系统坐标系完全一致，则无需设置坐标系，可直接发送。

      如下图所示，示例数据的坐标系参数为CGCS2000_3_Degree_GK_CM_117E。

      15_thumb

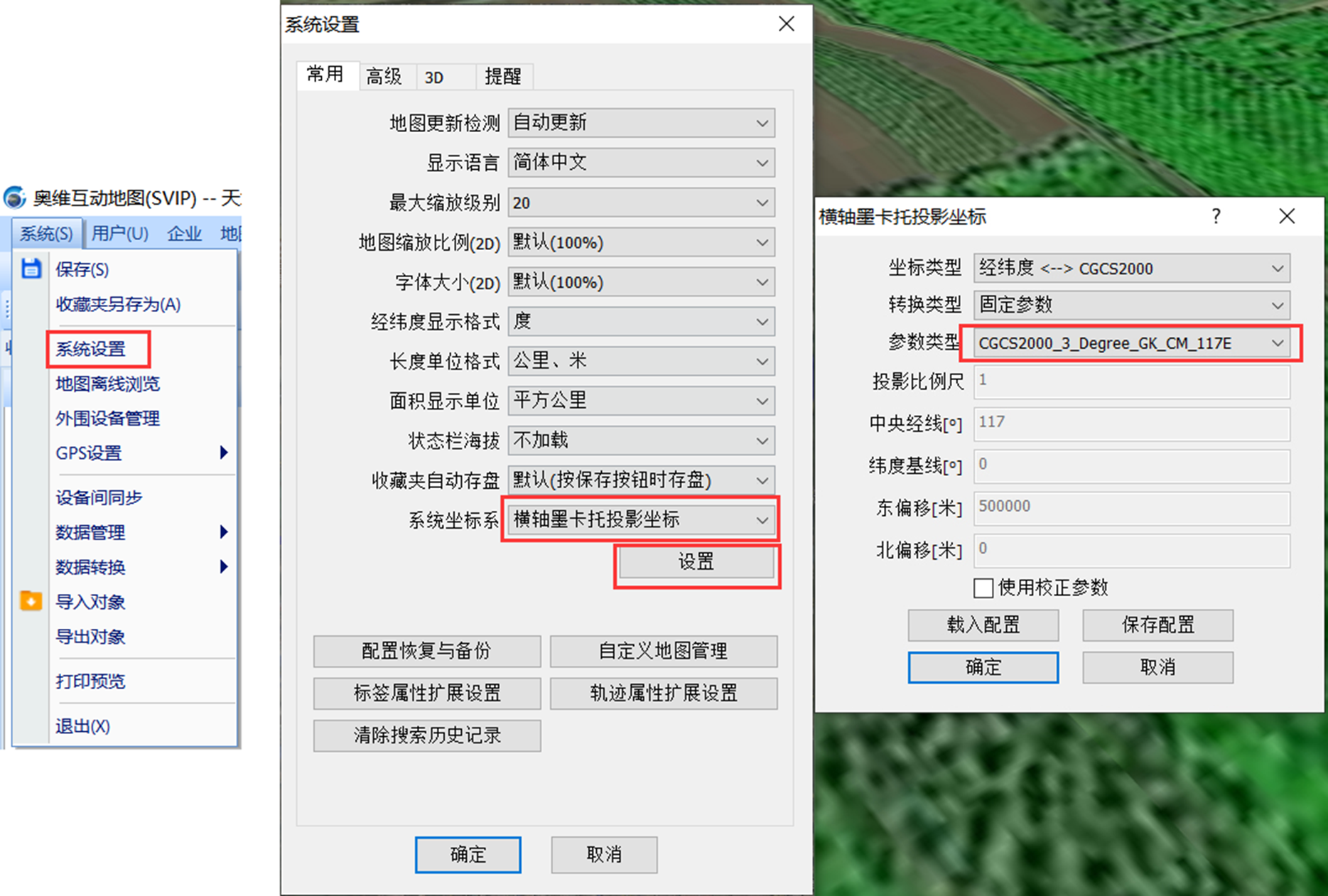

      奥维系统坐标系参数也为CGCS2000_3_Degree_GK_CM_117E。

      图片1副本

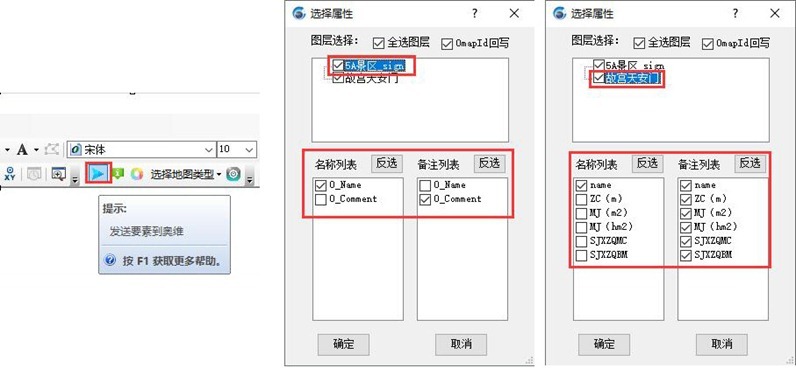

      在ArcMap中，点击[AddinsOmapToolBar]工具条中的wps16_thumb按钮，进入[选择属性]界面，设置需要发送的图层及其属性字段。

      93_thumb

      全选图层：勾选，可选择ArcMap中加载的所有图层；如果仅需要将部分图层发送到奥维中，那么不用勾选【全选图层】。

      OmapId回写：勾选，可以将奥维与ArcMap的对象进行绑定，当再次发送该图层时，系统自动将奥维中已存在在对象覆盖；如果不勾选，可以提高传输速度，但系统不会记录奥维对象的id，则不会覆盖奥维中原有的，而是重复添加。

      若存在多个图层，点击某个图层，可设置该图层的名称和备注，即将哪些字段作为奥维对象的名称导入，哪些字段作为奥维对象的备注导入。

      名称列表：发送到奥维后，哪个字段作为奥维对象的名称。

      备注列表：发送到奥维后，哪些字段作为奥维对象的备注。

      设置完成后，点击【确定】，即可执行发送。发送完成后，会自动保存到奥维的收藏夹中，并显示在地图上。

      31_thumb

      情况二：ArcMap矢量数据的坐标系与奥维系统坐标系不一致，则弹出坐标系设置窗口。

      假设奥维系统坐标系为经纬度，ArcMap的坐标系为CGCS2000投影坐标，如下图所示。

      2

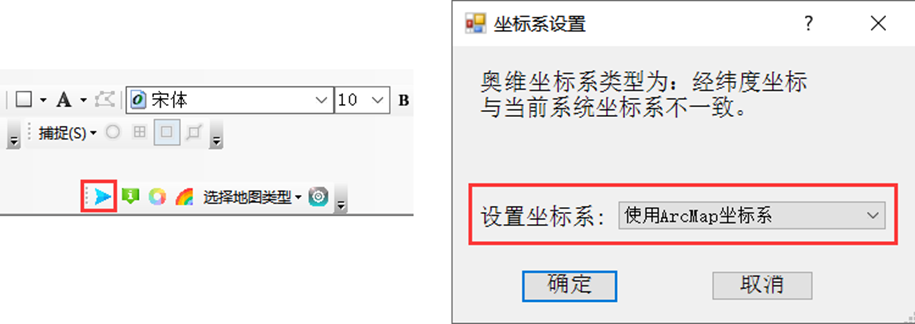

      点击[AddinsOmapToolBar]工具条中的wps20_thumb按钮，会弹出[坐标系设置]界面，设置坐标系（仅能选择【使用ArcMap坐标系】）。

      使用ArcMap坐标系：将奥维的坐标系设置成和ArcMap的一致。

      3

      设置完成后，点击【确定】，设置需要发送的图层（参考情况一的相关说明），发送即可。

      情况三：ArcMap矢量数据和奥维系统坐标系均为横轴墨卡托坐标系，但坐标类型不一致。

      假设ArcMap的坐标系为CGCS2000投影坐标，奥维系统坐标系为西安80，在ArcMap中将数据发送到奥维时，会弹出[坐标系设置]窗口，如下图所示。

      4

      ★使用ArcMap坐标系：将奥维系统坐标系设置成和ArcMap的坐标系一致，以ArcMap矢量数据的坐标系为准。

      ★使用奥维系统坐标系：发送数据，采用奥维中当前设置的坐标系，以奥维的系统坐标系为准。如果奥维使用了参数校正，并且用户认定奥维的系统坐标系是准确的，则选择此项。

      设置好坐标系后，点击【确定】，设置需要发送的图层（参考情况一的相关说明），发送数据即可。

      2.2. 添加颜色属性

      在ArcMap中，图层的颜色属性和矢量数据是分开存储的。在保存成SHP文件后，颜色属性也将丢失。

      [AddinsOmapToolBar]工具条中的【添加颜色属性】这个功能是将设置好的颜色属性写入到属性表中，将数据发送到奥维或者将SHP文件导入到奥维时，系统会根据特殊字段值来解析对象的颜色。

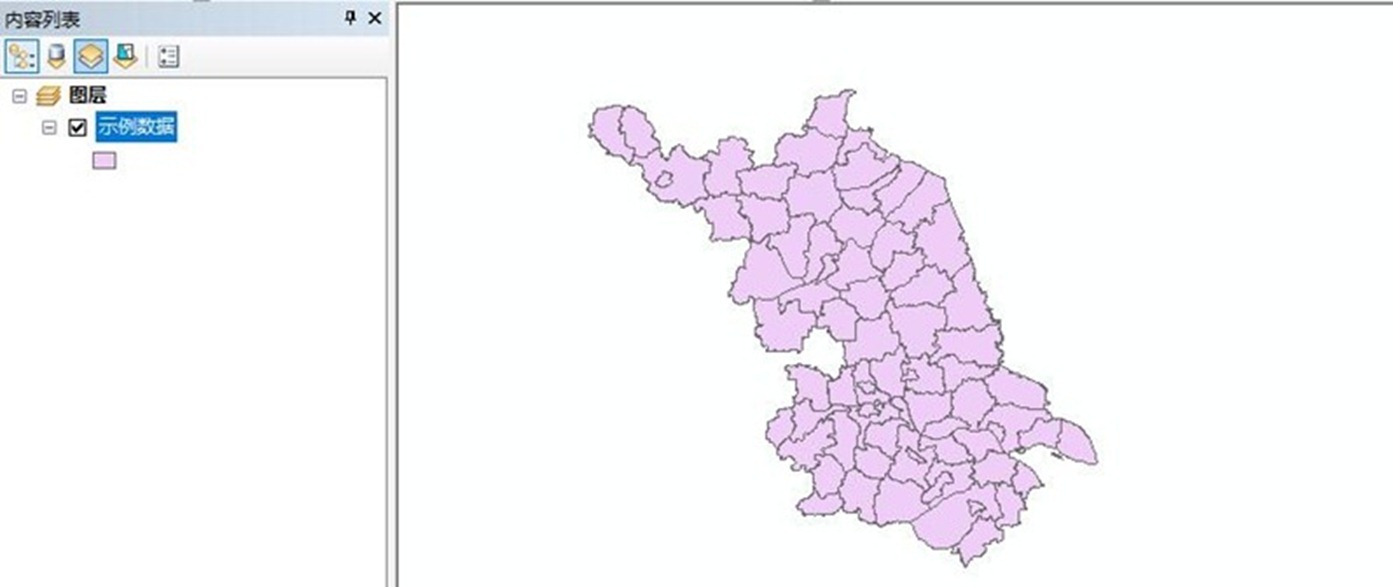

      如下图所示，我们示例数据的填充颜色为“粉红色”。

      37_thumb

      点击[AddinsOmapToolBar]工具条中的wps24_thumb按钮，选择图层，点击【确定】，即可将该图层的线条颜色和填充颜色保存到属性表中。

      99_thumb

      我们打开属性表，可以看到增加了一些奥维定义的字段（以字母“O”开头的字段），其中O_LClr为线条颜色，O_AClr为图形的填充颜色。

      43_thumb

      点击wps27_thumb按钮，将该图层发送到奥维，奥维会自动获取属性表中的颜色字段，予以填充。

      45_thumb

      2.3. 奥维对象发送到ArcMap

      在奥维中，可将奥维对象发送到ArcMap，实现在ArcMap中浏览、编辑奥维对象。标签、轨迹、图形等对象可一起发送。

      ★注意：

      （1）根据ArcGIS的规范，奥维对象（包括文件夹）的命名规则应当为：由英文、汉字、数字或者下划线组成，但不能以数字开头，不能包含除英文、汉字、数字、下划线之外的其他字符。

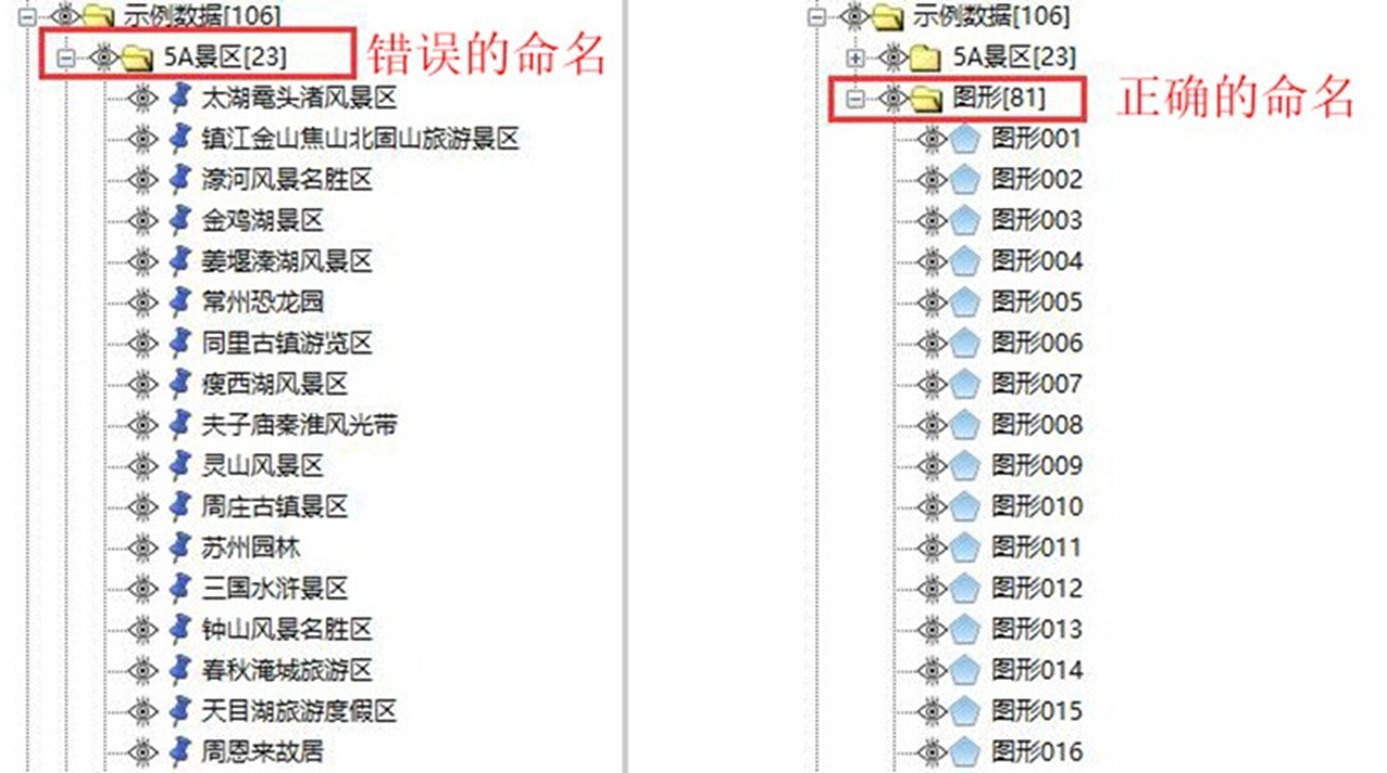

      如下图所示，文件夹“5A景区”的名称以数字开头，若将该文件夹及其数据发送到ArcMap，无法发送成功。

      64_thumb

      （2）在发送之前，需要预先在ArcMap中加载一个SHP文件，否则会发送失败。

      65_thumb

      （3）将奥维对象发送到ArcMap，同样需要保证ArcMap数据框和加载的图层的坐标系一致，否则无法发送。

      在奥维中，将奥维对象发送到ArcMap，系统会先判断奥维的系统坐标系和ArcMap矢量数据坐标系是否一致（都是CGCS2000地理坐标或者是相同横轴墨卡托坐标系），有如下三种情况，用户参照相应的步骤执行。

      情况一，奥维的系统坐标系和ArcMap的坐标系一致，则无需设置坐标系，可直接发送。

      在上文可以看到，ArcMap的坐标系为CGCS2000_3_Degree_GK_CM_117E，奥维的系统坐标系也CGCS2000_3_Degree_GK_CM_117E。

      图片1副本

      那么，可直接发送数据。

      在奥维中，在收藏夹中选中需要发送到ArcMap的数据，点击工具栏中的wps32_thumb1按钮，即可执行发送。

      5

      在ArcMap中，会自动创建图层，如下图所示。

      标识“1”处，是根据ArcMap打开的地图文档（.mxd文件）的名称创建的图层组。

      标识“2”处，是根据奥维文件夹的名称创建的图层。

      2

      打开属性表，可正常查看在奥维中添加的属性。

      105_thumb

      情况二：奥维系统坐标系与ArcMap中数据的坐标系不一致，则弹出坐标系设置窗口。

      假设奥维系统坐标系为经纬度（即CGCS2000地理坐标），SHP矢量数据的坐标系为CGCS2000投影坐标，如下图所示。

      2

      在奥维中，在收藏夹中选中需要发送到ArcMap的数据，点击工具栏中的wps37_thumb按钮。

      6

      在ArcMap中，会弹出[坐标系设置]窗口，设置坐标系为【使用ArcMap坐标系】，点击【确定】，即可。

      使用ArcMap坐标系：将奥维的坐标系设置成和ArcMap的一致。

      73_thumb

      在ArcMap中，会自动创建图层，如下图所示。

      5

      情况三：SHP矢量数据和奥维系统坐标系均为横轴墨卡托坐标系，但坐标类型不一致。

      假设ArcMap的坐标系为CGCS2000投影坐标，奥维系统坐标系为西安80。

      在奥维中，在收藏夹中选中需要发送到ArcMap的数据，点击工具栏中的wps41_thumb按钮。

      7

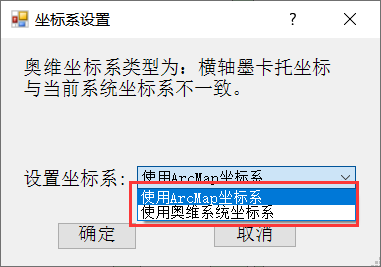

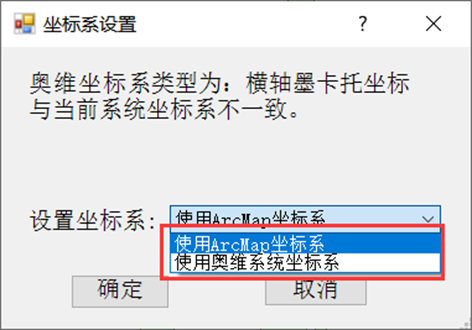

      在奥维中将数据发送到ArcMap时，会弹出[坐标系设置]窗口，如下图所示。

      8

      ★使用ArcMap坐标系：将奥维系统坐标系设置成和ArcMap的坐标系一致，以ArcMap矢量数据的坐标系为准。

      ★使用奥维系统坐标系：发送数据，采用奥维中当前设置的坐标系，以奥维的系统坐标系为准。

      如果奥维使用了参数校正，并且用户认定奥维的系统坐标系是准确的，则选择此项；其他情况均选择【使用ArcMap坐标系】。

      设置好坐标系后，点击【确定】，即可。

      9

      2.4. 编辑Blob字段

      由于ArcMap属性表中的文本最大只能支持255个字节，而奥维中可以支持很长的备注信息。因此，当奥维对象包含超过255字节的备注或者包含模板时，将该对象发送到奥维，备注信息是无法写入到属性表中的。

      使用OmapArcMap插件，可将这些超长的备注信息写入到Blob字段中，实现在ArcMap查看、编辑这些信息。

      如下图所示，在奥维对象的[备注]栏中填写了模板式备注，我们将该数据发送到ArcMap中。

      30

      发送后，在ArcMap中，选中该数据所在的图层，点击鼠标右键，点击【编辑要素】，点击【开始编辑】；在显示窗口，选中某个要素。

      83_thumb

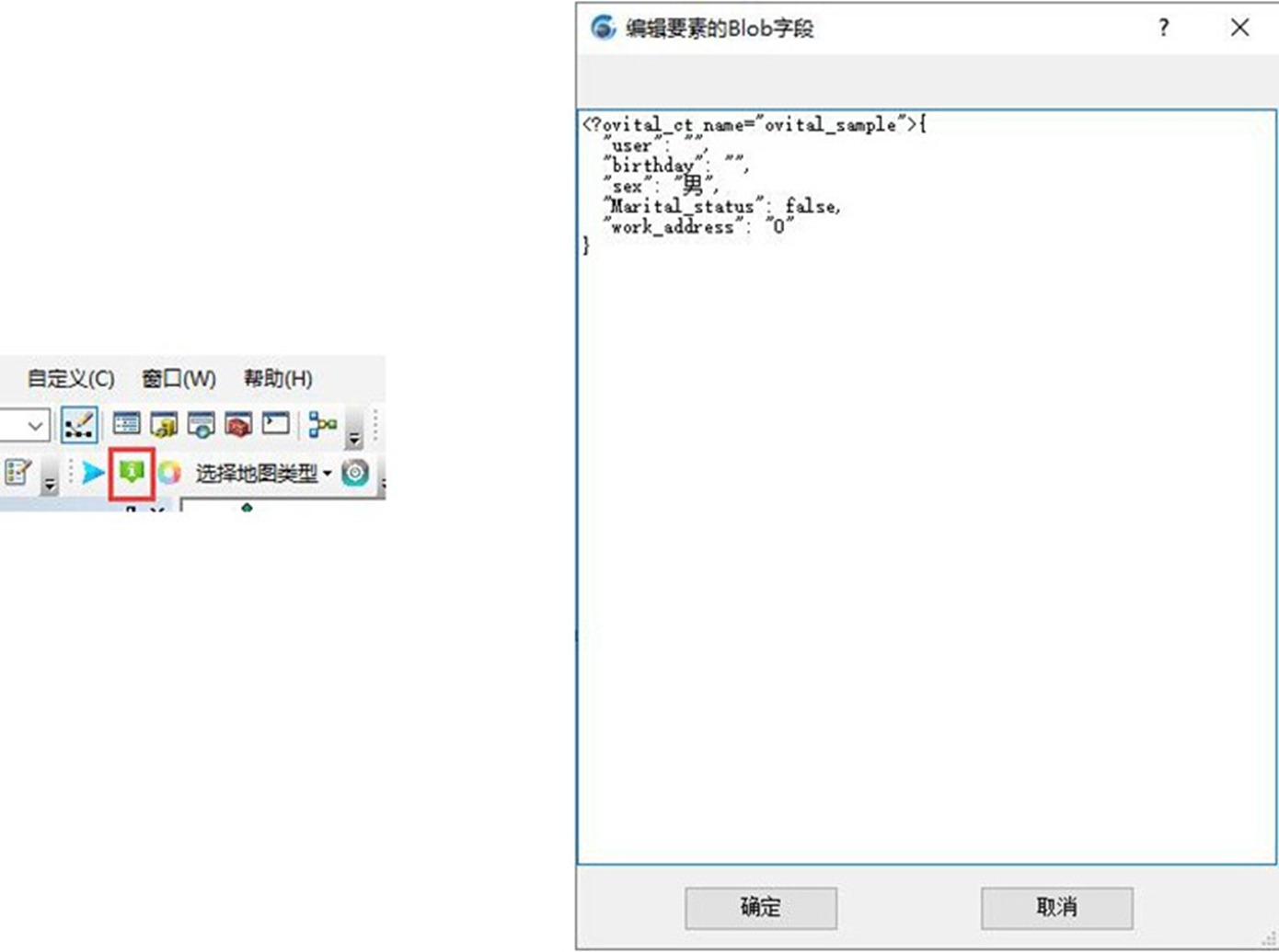

      点击[AddinsOmapToolBar]工具条中的wps47_thumb按钮，即可查看该要素的Blob字段（即奥维对象的备注信息）。

      可以对这些信息进行修改，如增加、删除部分信息等。

      84_thumb

      2.5. 选择地图类型

      在奥维互动地图中，集合了多种知名的地图，包括天地图、天地图影像、四维地球日新图、四维地球系列地图等；此外，还可以添加自定义地图。

      使用OmapArcMap插件，可实现在ArcMap中加载奥维本地地图，具体操作如下。

      （1）在奥维中下载地图

      首先，需要在奥维中将需要用到的地图数据下载到本地，已经下载了地图的用户可以忽略此步骤。

      说明：地图数据量较大，需要在ArcMap中浏览哪种地图就下载哪种地图；需要浏览哪个区域的地图就下载哪个区域的地图。

      下载地图数据请参考使用帮助文档《如何在奥维PC端下载地图数据》。

      （2）在奥维中启用HTTP瓦片服务

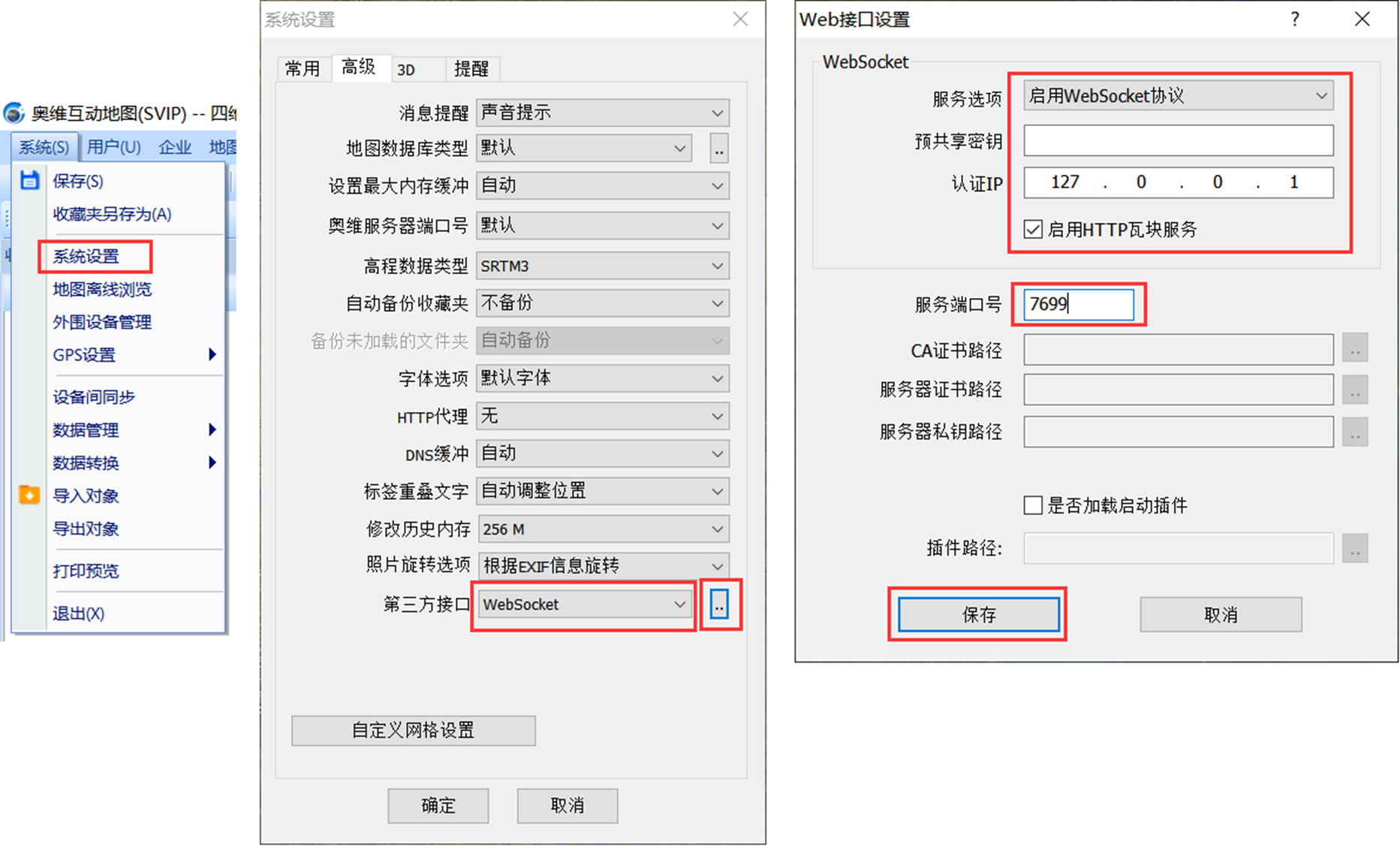

      下载地图后，点击[系统]，点击【系统设置】，点击【高级】，[第三方接口]栏设置为【WebSocket】，点击【…】，进入[Web接口设置]窗口。

      10

      服务选项：设置为【启用WebSocket协议】；

      认证IP：可设置为127.0.0.1或者0.0.0.0；

      勾选【启用HTTP瓦片服务】；

      服务端口号：任意设置，只需要不和其他端口冲突即可。

      设置完成后，点击【保存】，即可。

      （3）在ArcMap中加载地图

      在ArcMap的[AddinsOmapToolBar]工具条中，点击【选择地图类型】，那么在ArcMap的[内容列表]中会增加一个图层【OmapMapLayer】，同时显示窗口即可加载该地图。

      10

      说明：如果出现了加载地图不全的情况，请到奥维中下载好地图（参考本章节（1）在奥维中下载地图）；再返回到ArcMap，在[内容列表]，选中图层【OmapMapLayer】，点击鼠标右键，点【属性】，点击【缓存】，点击【立即清除本地缓存】，即可。

      90_thumb

      2.6. 插件设置

      在ArcMap的[AddinsOmapToolBar]工具条中，点击wps52_thumb按钮，可查看该插件的版本，可查看自定义地图说明和打开日志目录。

      如果在操作过程中出现错误提示，请点击【打开日志目录】，将[Debug.txt]文件发给奥维的研发组进行调试和改进。

      19

      命令行安装MySQL数据库

      更新 阅读 18,083 次

      MySQL数据库可以与奥维地图企业服务器安装在同一台机器上，也可以安装在独立的数据库服务器上。

      本文以MySQL5.7.27为例，您也可使用其它版本的MySQL软件，但暂不支持MySQL8.0及以上版本。

      1、下载MySQL5.7.27安装包

      64位安装包下载链接：https://dev.mysql.com/get/Downloads/MySQL-5.7/mysql-5.7.27-winx64.zip

      32位安装包下载链接：https://dev.mysql.com/get/Downloads/MySQL-5.7/mysql-5.7.27-win32.zip

      34

      2、解压MySQL安装包

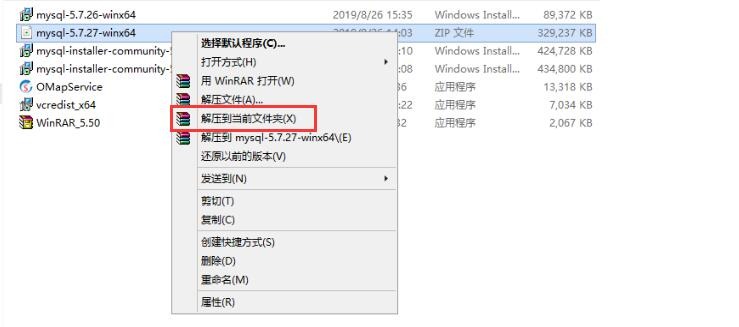

      解压MySQL安装包，本文将其解压在D盘根目录下，您可以解压缩到您需要的位置。

      2

      3、创建my.ini文件

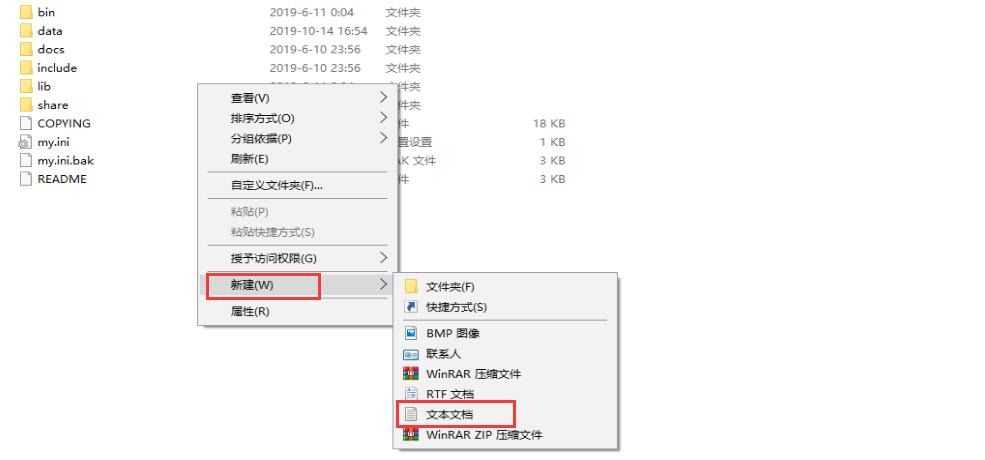

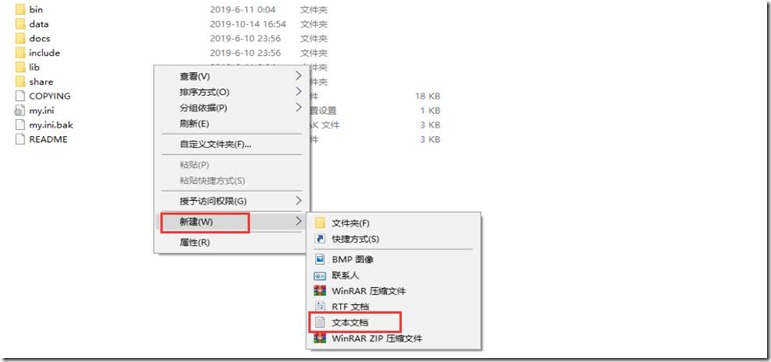

      打开解压后的mysql-5.7.27-winx64文件夹，点击【右键】，新建文本文档。

      39

      打开【新建文本文档】，输入下面内容：

      [client]

      port=3306

      default-character-set=utf8

      [mysqld]

      port=3306

      character-set-server=utf8

      skip-grant-tables

      # 设置MySQL的安装目录

      basedir=D:\mysql-5.7.27-winx64

      # 设置MySQL数据库的数据的存放目录，默认为安装目录的data文件夹

      datadir=D:\mysql-5.7.27-winx64\data

      max_connections=200

      default-storage-engine=INNODB

      sql_mode=NO_ENGINE_SUBSTITUTION,STRICT_TRANS_TABLES

      max_allowed_packet = 256M

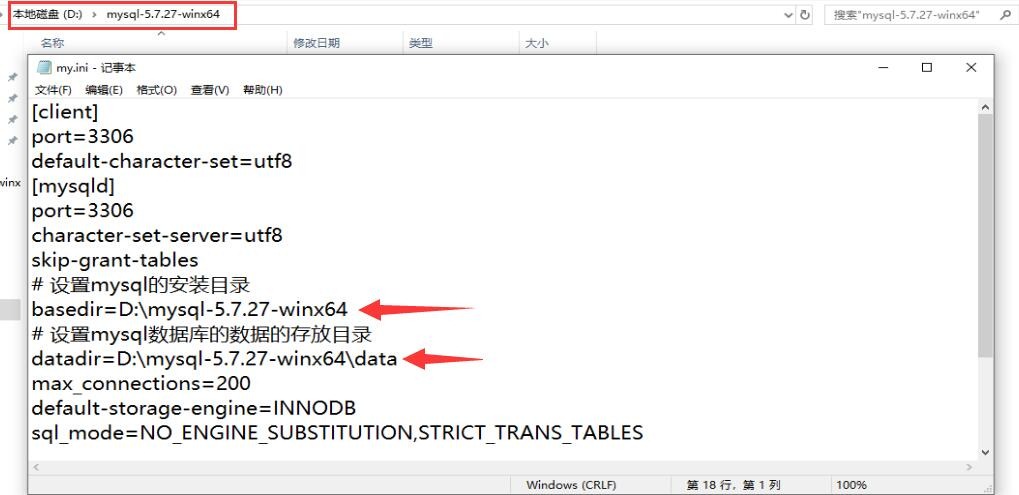

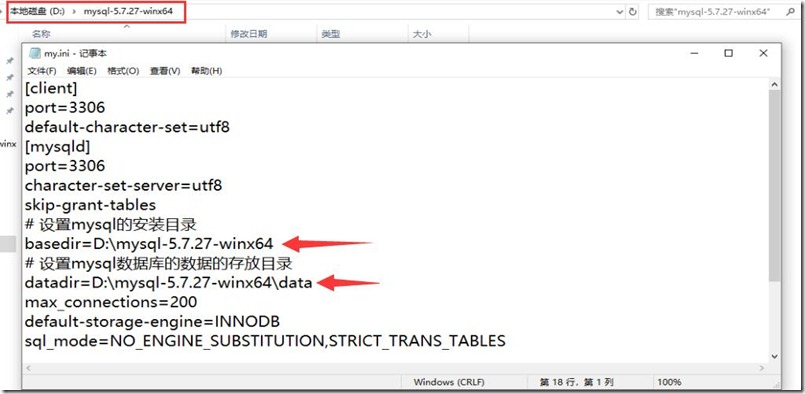

      如下图，本机MySQL的目录为D盘下的mysql-5.7.27-winx64，那么：

      安装目录须设置为basedir=D:\mysql-5.7.27-winx64

      数据存放目录（data目录）须设置为datadir=D:\mysql-5.7.27-winx64\data

      33

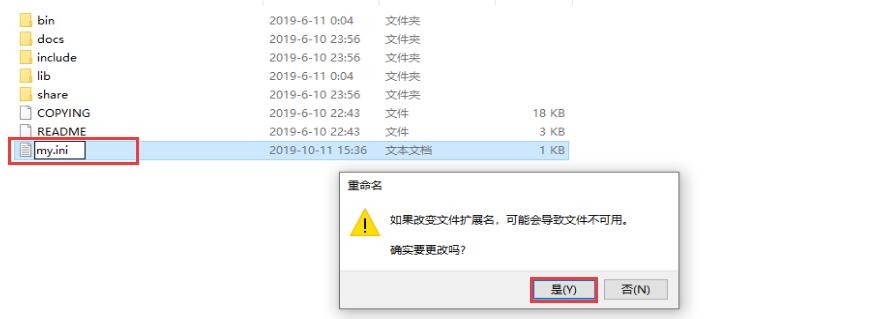

      填写好配置信息后保存，修改“新建文本文档.txt”的文件名为“my.ini”。

      注意：一定要修改扩展名。

      4

      通常，扩展名是默认不显示的，我们需要将扩展名显示出来，便于修改，如下：

      ☆Windows 10、Windows server 2012和Windows server 2016

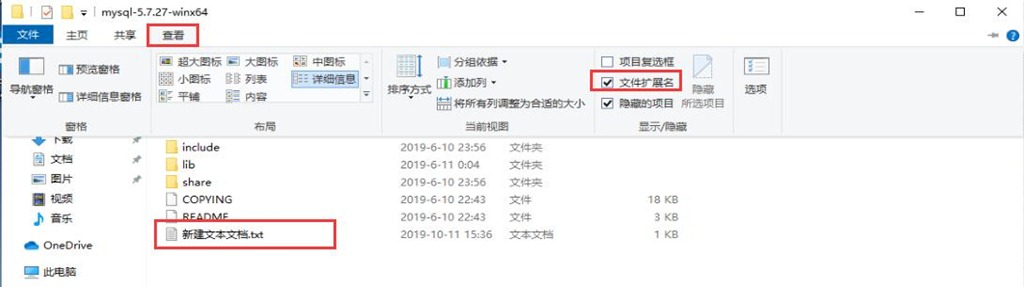

      点击【查看】，勾选【文件扩展名】。

      3

      ☆Windows 7和Windows server 2008

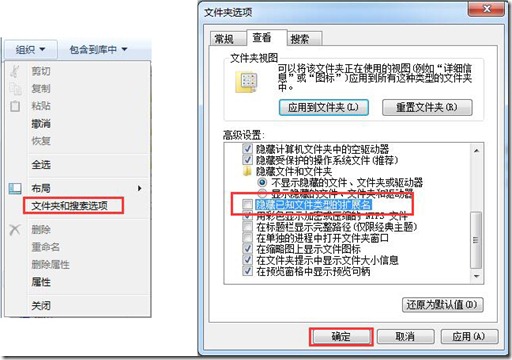

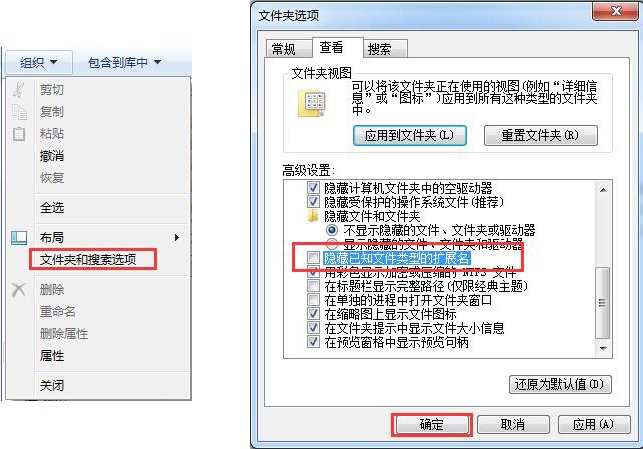

      点击【组织】，点击【文件夹和搜索选项】，点击【查看】，在【高级设置】中取消勾选【隐藏已知文件类型的扩展名】

      5

      4、安装MySQL服务

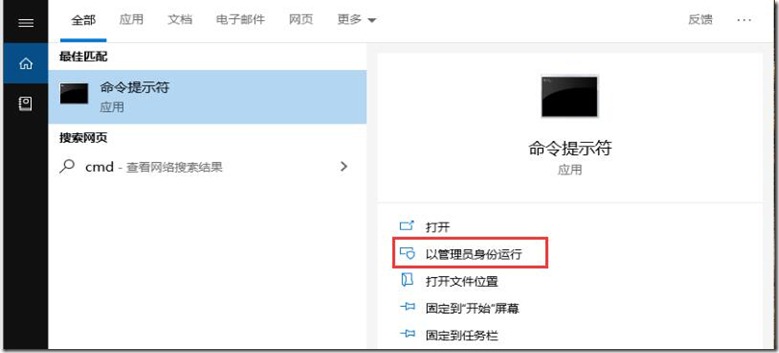

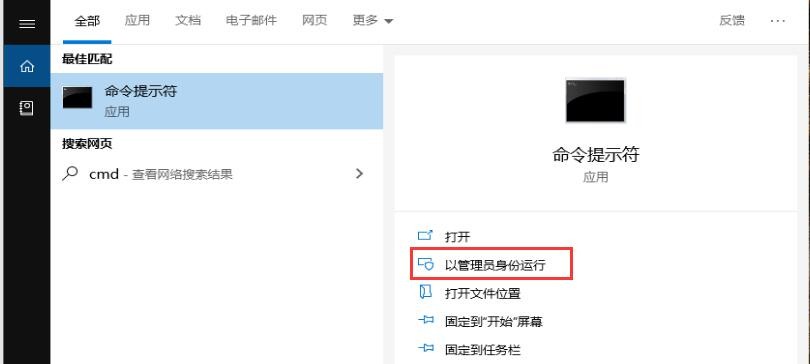

      搜索cmd（命令提示符），以管理员身份运行。

      5

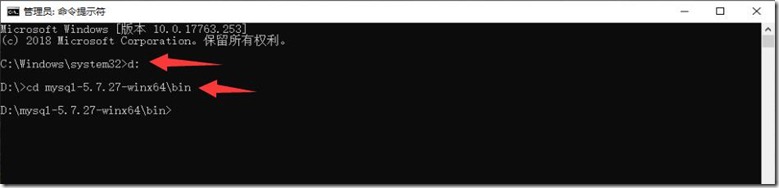

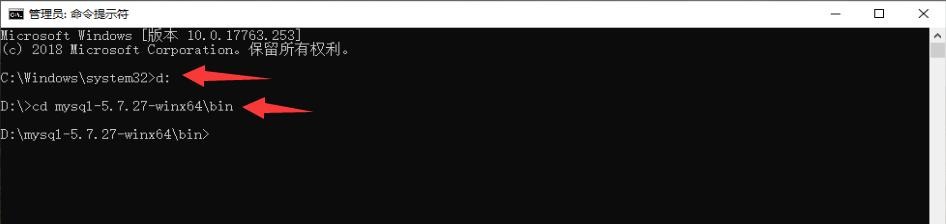

      执行下列命令，进入MySQL目录。

      命令d:（进入D盘）

      命令cd mysql-5.7.27-winx64\bin（进入bin目录）

      6

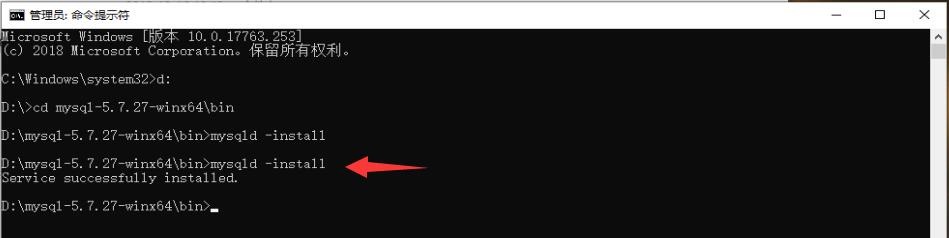

      执行命令mysqld --install，安装MySQL服务。如下图所示，安装成功。

      7

      注意：在安装的过程中，部分电脑可能缺少MSVCR120.dll文件，导致无法安装，如下图所示。

      4

      请下载安装Microsoft Visual C++ 2013 Redistributable插件

      64位安装程序：http://download.microsoft.com/download/1/8/0/180FA2CE-506D-4032-AAD1-9D7636F85179/vcredist_x64.exe；

      32位安装程序：http://download.microsoft.com/download/1/8/0/180FA2CE-506D-4032-AAD1-9D7636F85179/vcredist_x86.exe。

      5、初始化MySQL数据库

      执行命令mysqld --initialize，初始化数据库。

      8

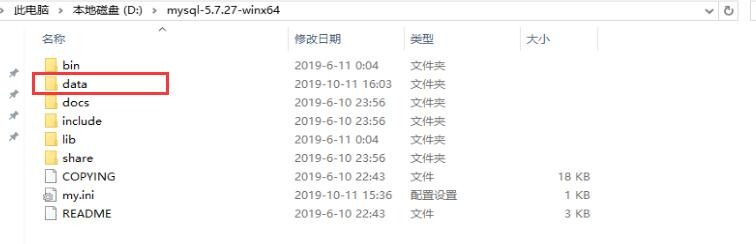

      完成后，在MySQL目录下会自动创建data文件夹。

      9

      6、启动MySQL服务

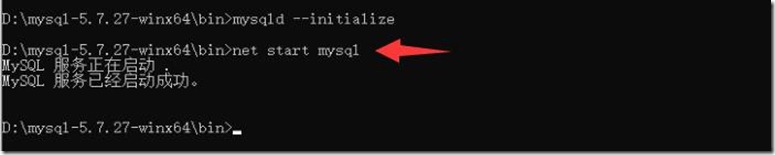

      执行命令net start mysql，启动MySQL服务。

      10

      7、设置root用户密码

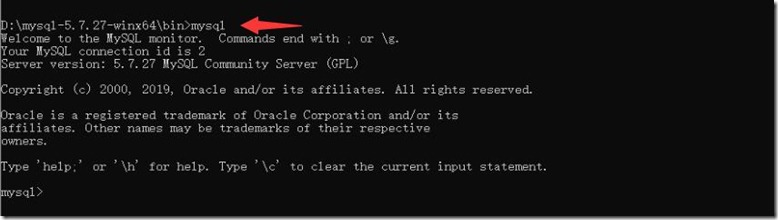

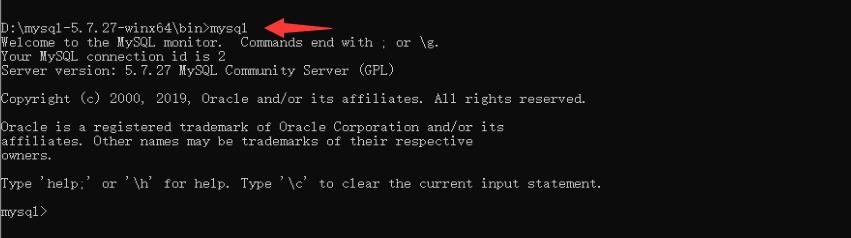

      启动MySQL服务后，执行命令mysql，进入数据库。

      11

      执行如下语句修改root用户的密码。

      语句中的Ovital123579!@#，您应当进行修改，建议：由大写字母、小写字母、特殊符号和数字组成，保障数据库的安全性。

      update mysql.user set authentication_string=password('Ovital123579!@#') where user='root';

      1

      8、修改my.ini文件

      执行命令exit，退出登录数据库。

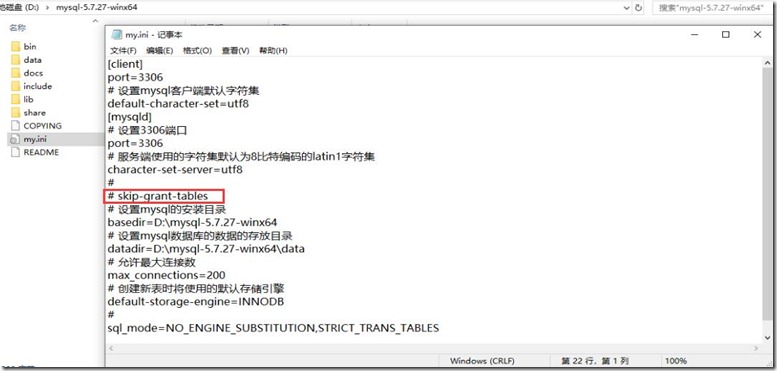

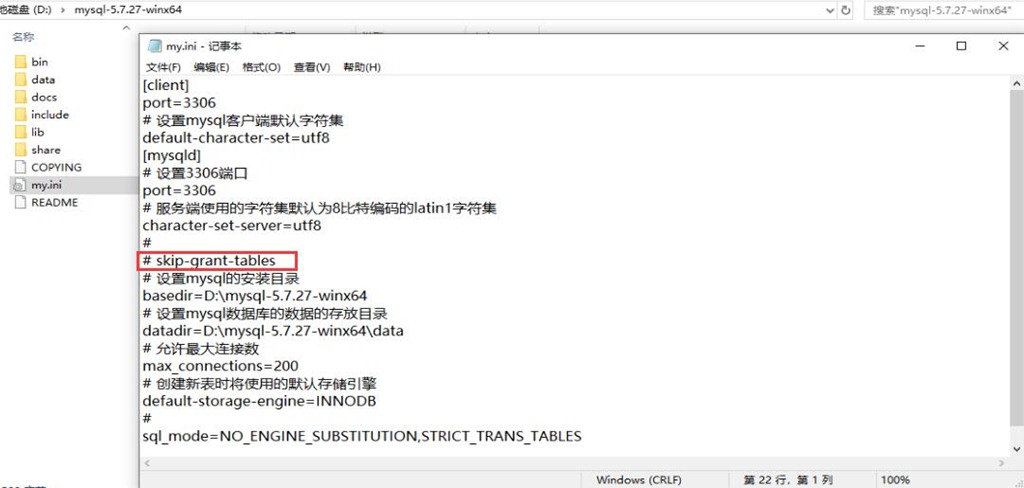

      然后将my.ini文件中的skip-grant-tables注释掉。

      13

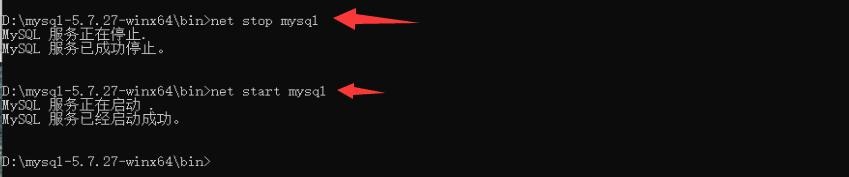

      返回到cmd，重新启动MySQL服务。执行命令net stop mysql，停止mysql服务；再执行命令net start mysql，启动服务。

      14

      9、root用户登录数据库

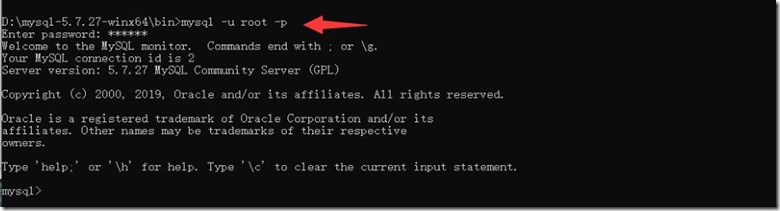

      执行命令mysql -u root -p，输入root用户密码，登录数据库。

      15

      10、重置root用户密码

      在执行设置权限命令之前，需要重置root用户的密码（本文设置为Ovital123579!@#，请修改为您设定的密码），执行语句：

      ALTER USER 'root'@'localhost' IDENTIFIED BY 'Ovital123579!@#';

      2

      11、创建ovsrv数据库

      执行语句：create database ovsrv character set utf8;

      16

      完成后，执行命令exit，退出登录数据库。

      为了方便以后操作数据库，用户可配置系统环境变量。

      12、配置系统环境变量

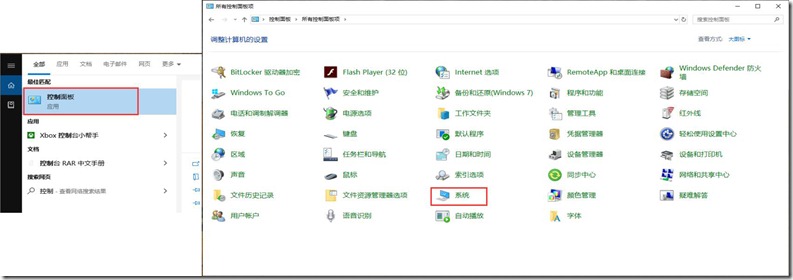

      进入到操作系统的控制面板，点击【系统】。

      28

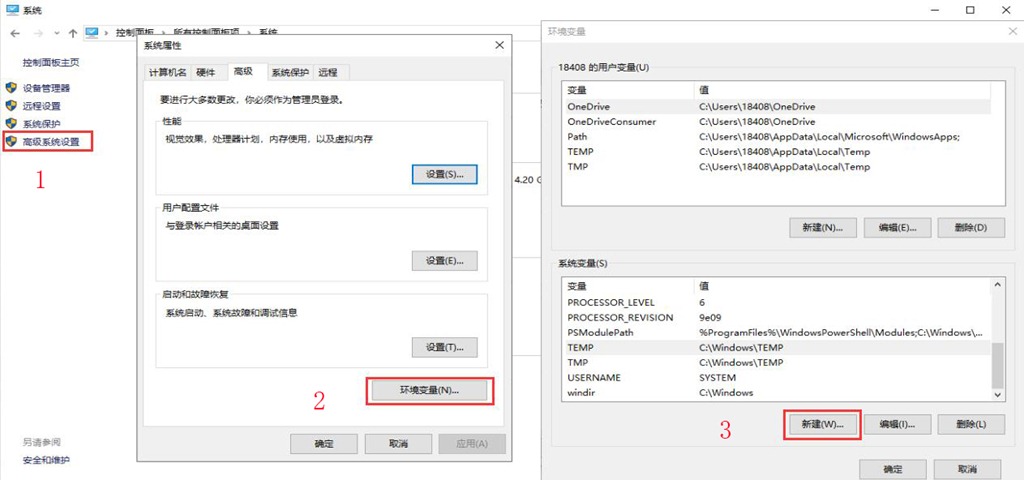

      点击【高级系统设置】，点击【环境变量】，在【系统变量】栏目，点击【新建】，创建MYSQL_HOME变量。

      29

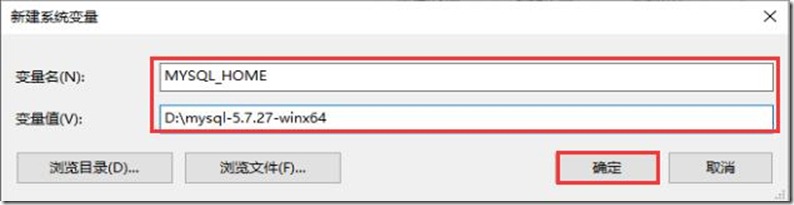

      输入变量名MYSQL_HOME和变量值D:\mysql-5.7.27-winx64（变量值为您的MySQL安装目录）。

      点击【确定】。

      23

      选中系统变量中的【Path】，点击【编辑】，点击【新建】，在最后输入%MYSQL_HOME%\bin，点击【确定】。

      30

      Windows 10操作系统已经将每个变量值按行分开了，很多操作系统的Path值都是写在一行，这样的话在最后增加%MYSQL_HOME%\bin，与前面的内容要用英文字符“;”隔开。

      点击【确定】，保存。建议重启机器。

      如何处理导入CAD文件产生的偏移

      更新 阅读 107,245 次

      我们知道，不论是CAD绘制的图纸还是奥维中的地图，均是有误差的。因此，将CAD文件导入到奥维中可能会与实际位置不相吻合的情况。若出现这种情况我们将如何处理？

      在奥维中，可通过设置校正参数、整体移动等方法对存在偏移的数据进行校正。

      下面将分别对电脑端和手机端的数据校正进行说明。

      ★说明：若导入的数据整体偏移很大（超过1公里），请检查坐标系是否设置正确。

      1. 电脑端偏移数据校正

      如下图所示，导入的数据与影像底图不完全吻合，存在一定的偏移。

      1

      1.1. 校正参数

      在奥维中，可使用矩形工具测量x,y值的误差。

      点击工具栏中的【矩形】按钮，放大地图，任意找一个位置进行测量，在当前导入的位置绘制第一个点，在实际位置绘制第二个点，弹出［图形设置］窗口，点击【添加到收藏夹】，即可完成绘制矩形。我们可以立马看到这个位置的x偏移量和y偏移量。

      如下图所示，标识“1”的位置应为道路交叉中心，即实际位置大致为标识“2”所处的位置。通过矩形，可以看到这些数据整体向西偏移了35.812米（a），向南偏移了24.778米（b）。

      2

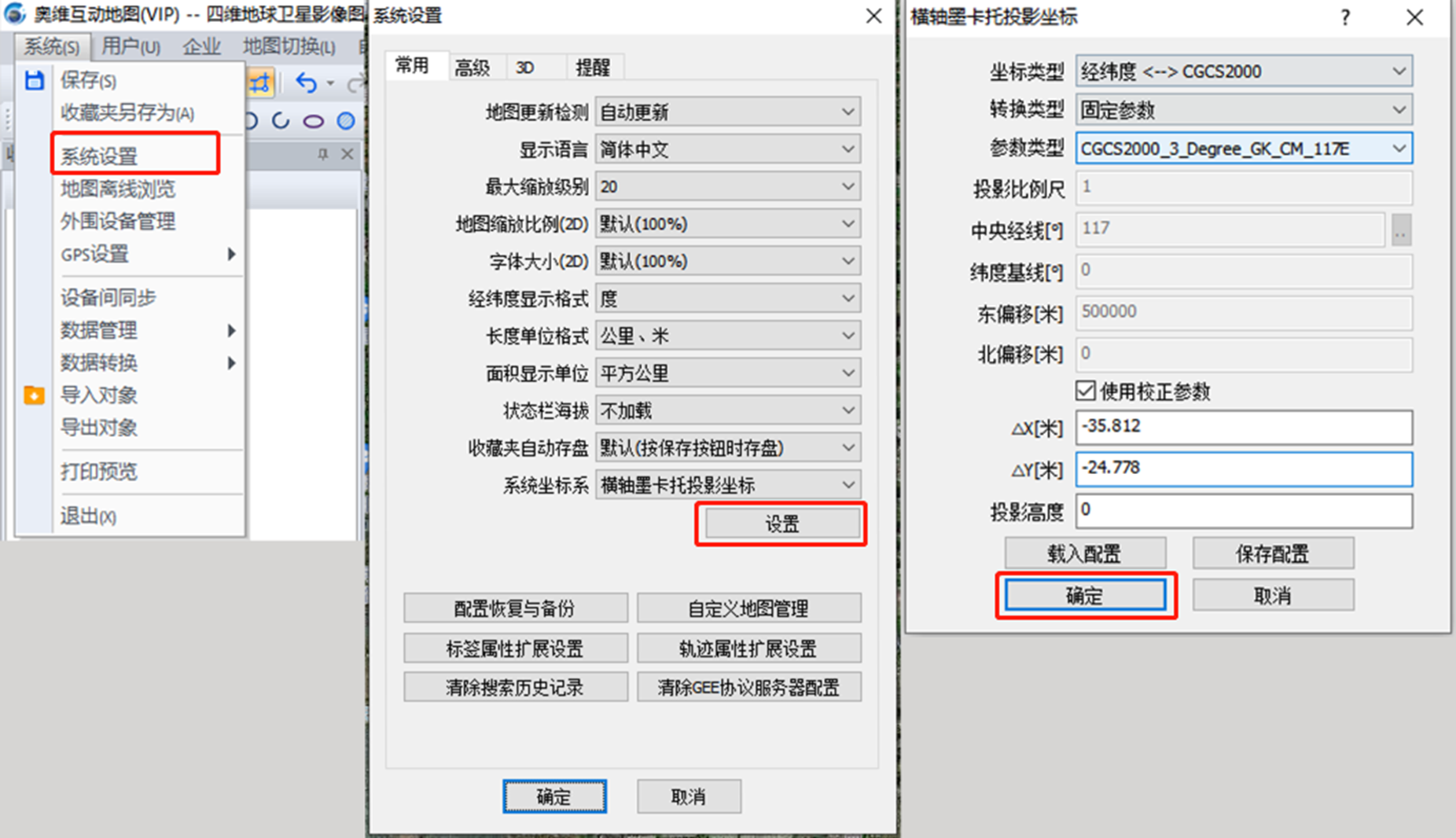

      点击［系统］菜单，点击【系统设置】，点击【系统坐标系】下拉框，选择【横轴墨卡托投影坐标】，点击【设置】按钮，进入［横轴墨卡托投影坐标设置］窗口。

      坐标类型及参数的设置保持不变，勾选【使用校正参数】，填写△X和△Y。

      ★说明：向西偏移，△X加负号；向东偏移，△X为正；向北偏移，△Y量为正；向南偏移，△Y加负号。


      设置完成后，点击【确定】。

      重新导入CAD文件。

      如下图所示，设置校正参数后，再次导入数据基本与影像底图吻合。

      11

      1.2. 整体移动

      导入数据的偏移，通常是整体偏移，因此可以使用移动的方法将数据整体移动到准确的位置。

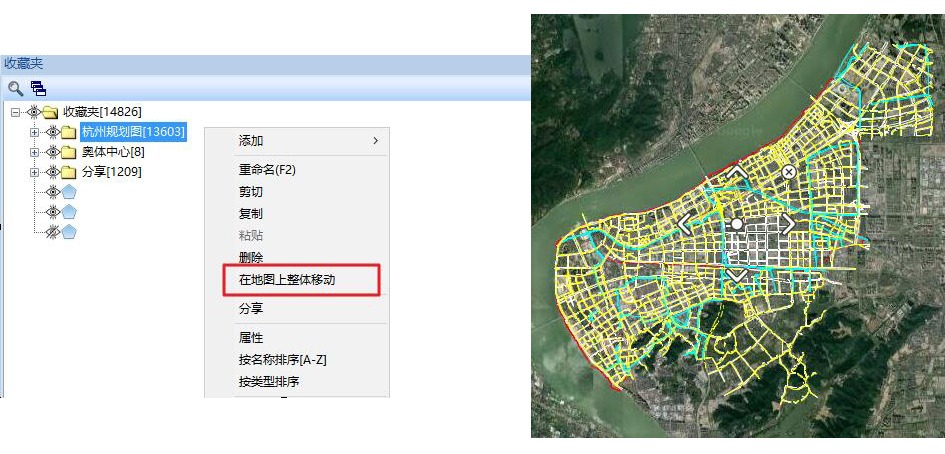

      在收藏夹中选中所有数据（也可以选择文件夹），点击鼠标右键，点击【在地图上整体移动】，在地图上会出现“上下左右”方向按钮。

      15

      放大地图。

      如下图中的“箭头”标识所示，该图应整体向右上角移动才能和影像底图吻合。

      16

      点击“上、下、左、右”方向按钮，可向上、向下、向左、向右移动数据；

      点击中心的“圆圈”按钮，可整体拖动数据。

      如下图所示，通过整体移动数据，已达到和影像底图基本吻合的效果。

      17

      2. 手机端偏移数据校正

      如下图所示，导入的数据与影像底图不完全吻合，存在一定的偏移。


      2.1.校正参数

      2.1.1.测量偏移量

      和电脑端一样，在手机端中测量偏移量也是通过矩形实现。

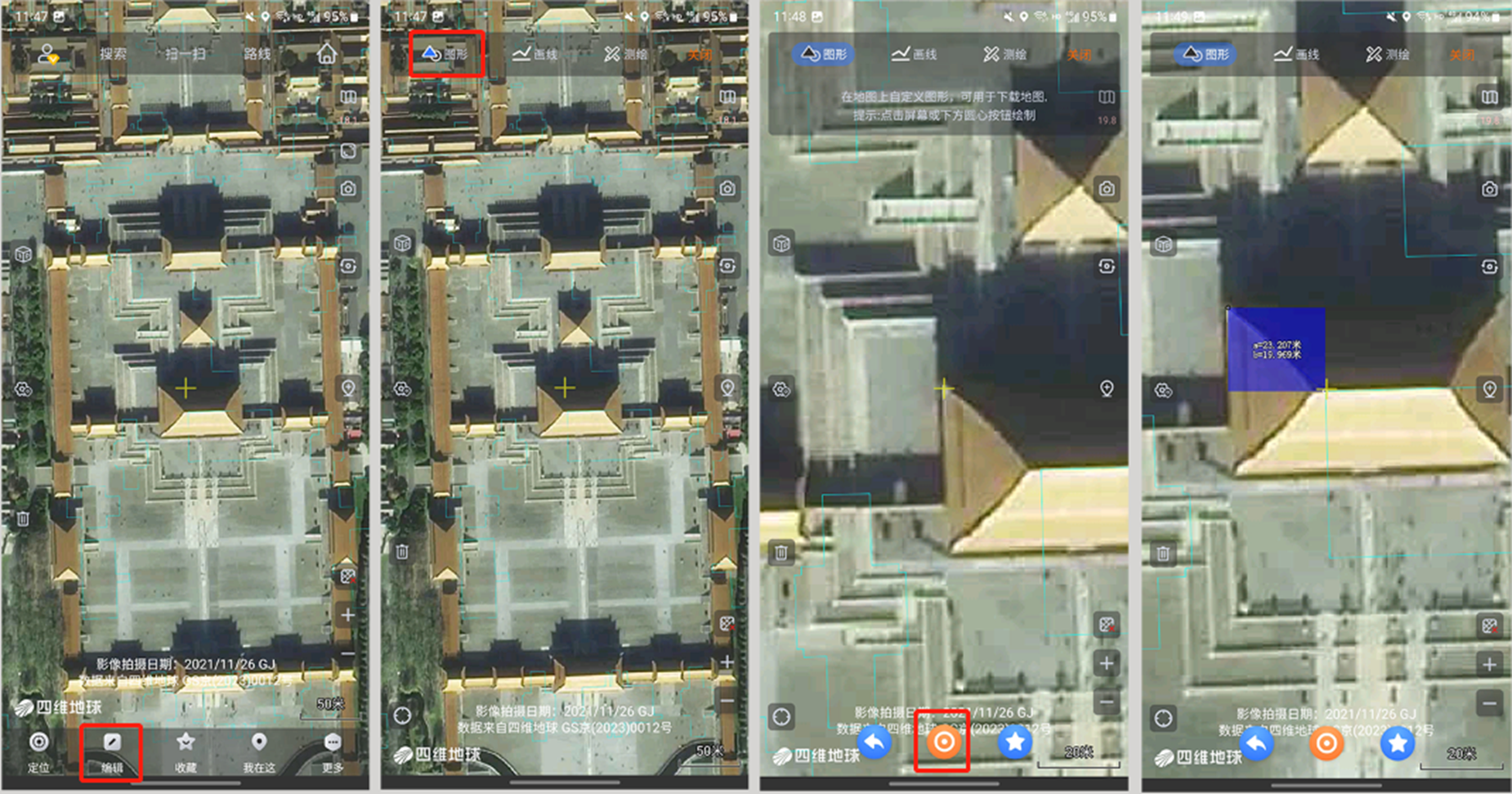

      在主界面上，点击【编辑】，点击【图形】，将十字光标移动至数据的某个位置（当前导入的位置，特征明显）绘制第一个点，将光标移动至该点的实际的位置绘制第二个点，即可完成矩形的绘制。

      绘制完矩形后，立即会显示这个位置的x偏移量（a：23.207米）和y偏移量（b：19.969米）。


      2.1.2. 填写校正参数

      点击【更多】，点击【设置】，点击【系统坐标系】，点击设置，进入［横轴墨卡托投影坐标设置］页面。

      坐标类型及参数的设置保持不变，勾选【使用校正参数】，填写△X和△Y。

      ★说明：向西偏移，△X加负号；向东偏移，△X为正；向北偏移，△Y量为正；向南偏移，△Y加负号。


      设置完成后，点击【确定】。

      重新导入CAD文件。

      如下图所示，设置校正参数后，再次导入数据基本与影像底图吻合。


      2.2整体移动

      导入数据的偏移，通常是整体偏移，因此可以使用移动的方法将数据整体移动到准确的位置。

      在收藏夹中点击文件夹右侧的图片1按钮，进入文件夹设置页面，点击【在地图上整体移动】，提示“您确定要在地图上整体移动？”，点击确定，在地图上会出现“上下左右”操作按钮。

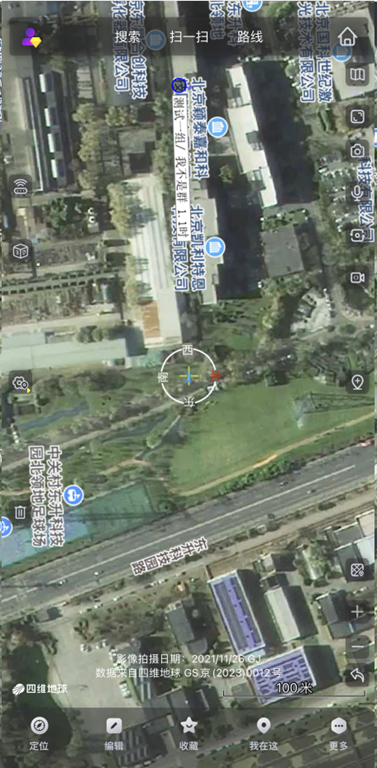

      通过放大，缩小，移动地图等操作可将操作面板的“圆圈”按钮移动到参照对象处。

      如下图中的“箭头”标识所示，该图应整体向上方移动才能和影像底图吻合。


      点击“上、下、左、右”方向按钮，可向上、向下、向左、向右移动数据；

      点击中心的“圆圈”按钮，可整体拖动数据。

      如下图所示，通过整体移动数据，已达到和影像底图基本吻合的效果。


      如何将分带投影坐标系的CAD图导入到奥维

      更新 阅读 60,767 次

      为方便用户对CAD文件进行修改和编辑。奥维互动地图新版本优化了CAD文件的导入流程，您可以通过智能转换或经典转换中的任意一种方式导入CAD文件。

      其中智能转换方式导入CAD文件请参考帮助文档《如何通过智能转换方式导入CAD文件（电脑端）》、《如何通过智能转换方式导入CAD文件（手机端）》。

      在奥维中，支持导入北京54、西安80、CGCS2000分带投影坐标系（3°分带或6°分带）的CAD图。分带投影坐标系的X、Y值特征如下：

      （1）平面坐标带有分带号（3°分带和6°分带的带号），某坐标值的整数部分有8位数（前2位数为带号）。

      例如：39451289.372 4426800.061，该坐标x为8位数，前两位39为带号。

      注：有的坐标可能y值为8位。

      （2）X、Y坐标值的整数部分为6位或者7位，东偏移为500000米。

      例如：451289.372 4426800.061。

      下面主要介绍一下经典转换方式中如何将分带投影坐标系的CAD图导入奥维的方法，以奥维电脑端和手机端导入CGCS2000分带投影坐标系的CAD文件为例进行说明，导入北京54和西安80分带投影坐标系CAD文件的操作与之一致，不以赘述。

      1. 电脑端导入CAD图

      要将CAD图正确导入到奥维中，应先将奥维的系统坐标系设置成和CAD文件一致的坐标系。

      我们将导入下图展示的文件。该文件的坐标系为3°分带的CGCS2000坐标系，带号为39度带，中央经线为117°E。

      部分文件的坐标带有分带号，因此可以根据带号直接确定参数。下图所示文件，X坐标的整数部分为8位，前两位为带号。

      17

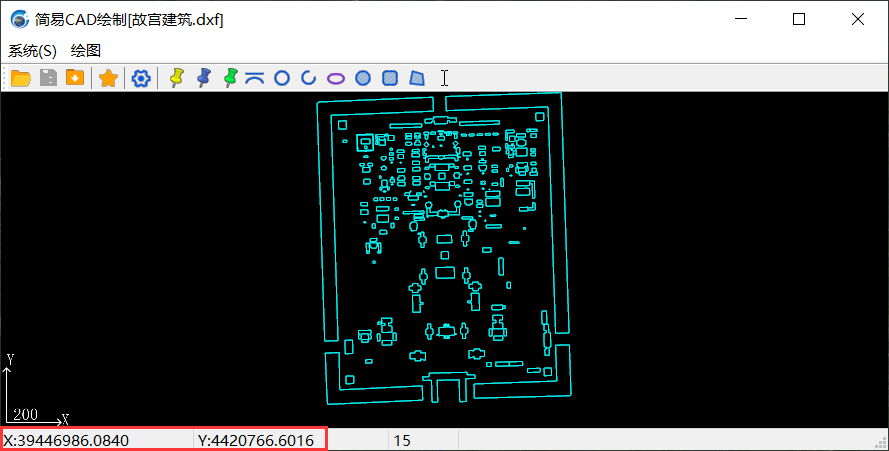

      这里我们也可以用奥维的简易CAD窗口打开CAD文件查看平面坐标，关于简易CAD的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。

      未标题-1

      1.1. 设置系统坐标系

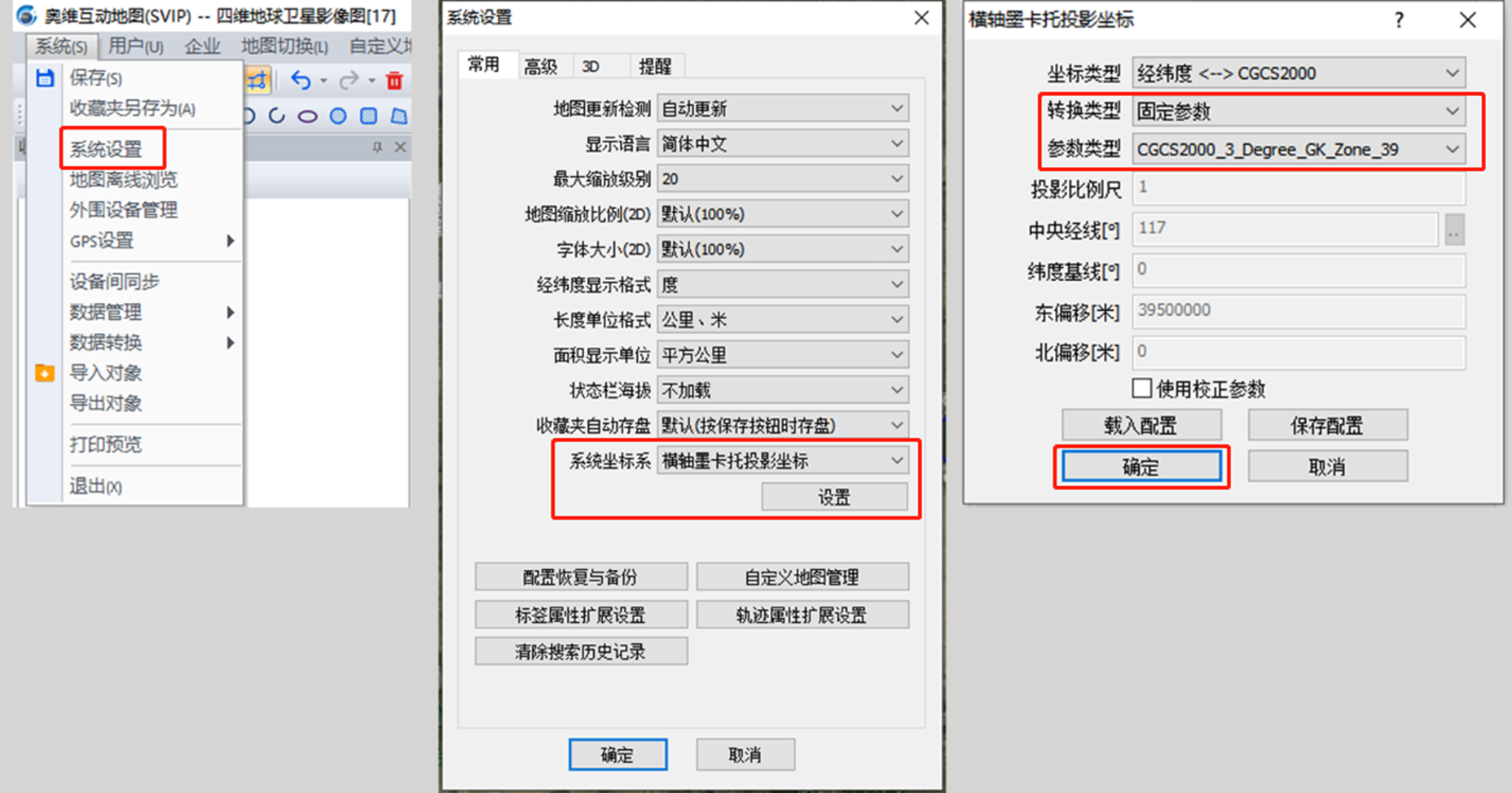

      在奥维电脑端，点击［系统］→【系统设置】；在［常用］选项卡中，点击【系统坐标系】下拉框，选择【横轴墨卡托投影坐标】，点击【设置】，进入［横轴墨卡托投影坐标］窗口。


      坐标类型：选择【经纬度<——> CGCS2000】。

      转换类型：选择【固定参数】。

      ★参数类型：用户可根据中央经线或者带号选择。说明如下：

      ①平面坐标带有分带号（3°分带和6°分带的带号），某坐标值的整数部分有8位数（前2位数为带号），则根据带号选择参数。

      例如：39451289.372 4426800.061，该坐标x为8位数，前两位39为带号。有的坐标可能y值为8位。

      该坐标系的参数为：CGCS2000_3_Degree_GK_Zone_39

      ②X、Y坐标值的整数部分有6位，东偏移为500000米，则根据中央经线选择参数。

      例如：451289.372 4426800.061，该地经度为东经116.42979461°，中央经线为117°E。当地经度接近那条中央经线，就选择哪条中央经线的参数。

      该坐标系的参数为：CGCS2000_3_Degree_GK_CM_117E

      36

      设置好坐标参数后，点击【确定】，即可。

      1.2. 导入CAD文件

      在奥维电脑端，点击［系统］→【导入对象】，选择需要导入的CAD文件，点击【打开】。


      进入［读取dxf文件］窗口，您可以通过勾选CAD选项下的合并连续线段、合并相邻等距直线选项，来减少数据存储空间、提高渲染效率。不勾选CAD选项即默认对CAD文件不做任何修改。


      导入到简易CAD：将CAD文件在奥维简易CAD绘制窗口打开，在简易CAD绘制窗口可以进行预览、数据修改等操作。关于简易CAD绘制的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。

      导入到地图：将CAD文件直接导入到地图。

      这里我们以一个不需要进行修改或者预览的CAD文件为例，直接点击【导入到地图】。

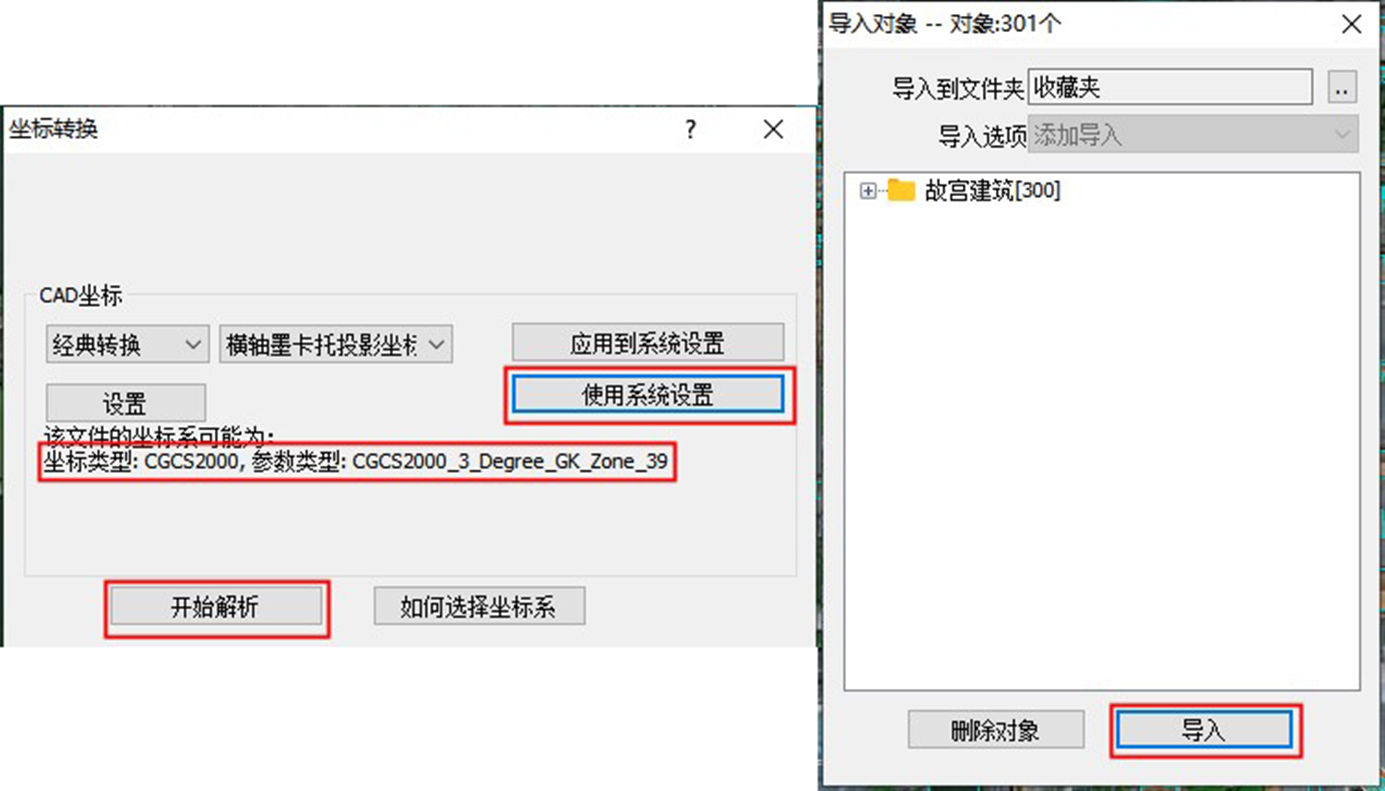

      进入［坐标转换］窗口，由于之前我们已经设置好了系统坐标系，因此这里我们可以直接点击【使用系统设置】，点击【开始解析】，系统解析文件；点击【导入】，系统执行导入。


      导入完成后，所有数据均会显示在地图上，保存在收藏夹中。


      当然，若导入文件后，数据量超过了本账户会员等级所支持的最大收藏限制，那么数据不会显示在地图上，需要提升账户的会员等级数据才会显示。奥维会员等级与收藏限制如下：

      会员等级 免费 VIP SVIP
      最大收藏数量（个） 1000 2万 100万

      备注：一个标签、一条轨迹（线）、一个图形均称之为一个奥维对象

      若导入后，数据存在偏移，请参考使用帮助文档《如何处理导入CAD文件产生的偏移》予以校正。

      在电脑端导入CAD文件后，可发送到手机端使用，具体操作步骤如下：

      电脑端操作：登录账户后，在［好友列表］下找到【我的手机】，双击，点击【收藏夹】，勾选需要发送到手机端的数据，点击【确定】，点击【发送】，即可。

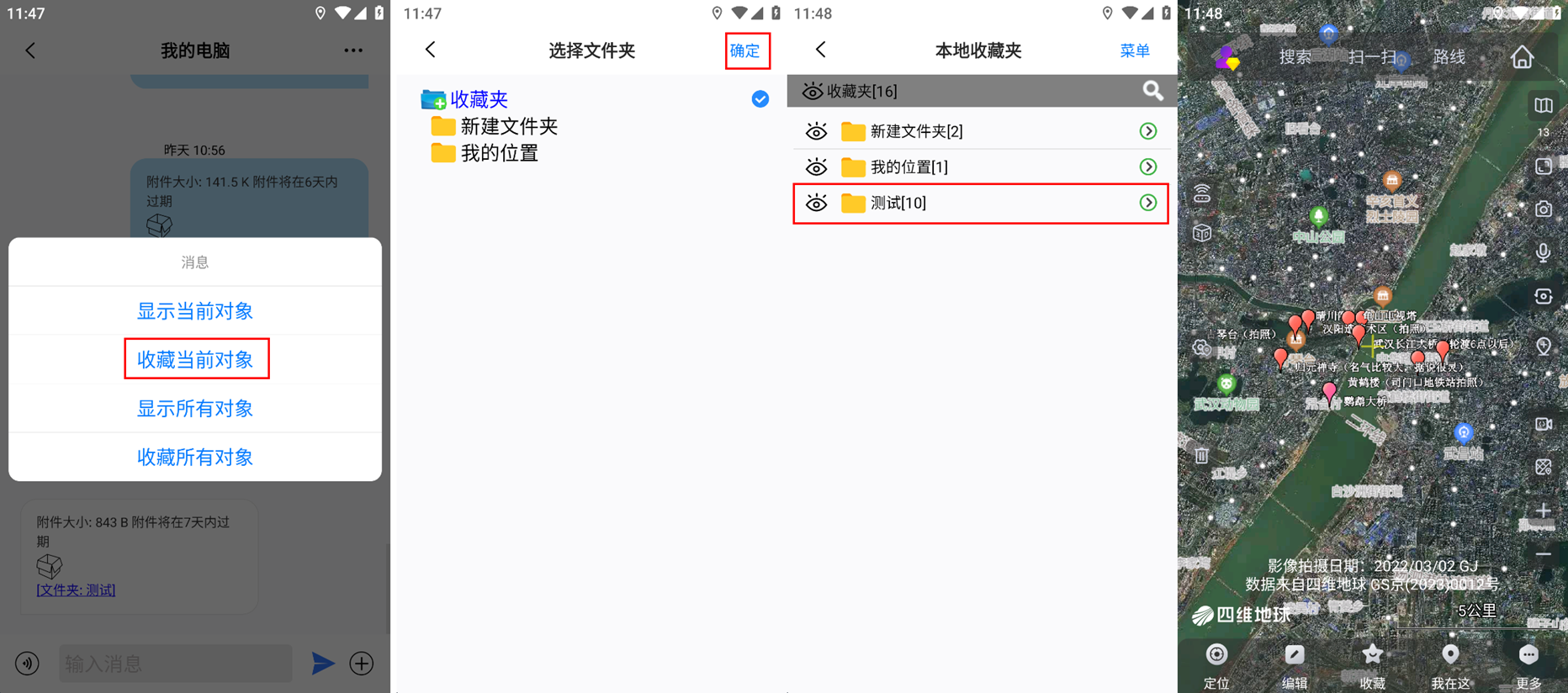

      手机端操作：与电脑登录同一个账户，电脑端发送数据后，手机端会立马收到。点击左上角头像，在［好友］页面下找到【我的电脑】，点击进入会话界面；点击【下载】，下载数据；点击数据，点击【收藏当前数据】，选择存放目录，点击【确定】，可将这些数据保存到手机端的收藏夹中。

      2. 手机端导入CAD图

      直接使用手机导入CAD文件，若文件不在手机上，您需要先将CAD文件传输到手机上，参考使用帮助文档《如何使用奥维点对点传输文件（或文件夹）》。

      在手机上导入CAD文件的具体操作步骤如下：

      2.1. 设置系统坐标系

      要将CAD图正确导入到奥维中，应先将奥维的系统坐标系设置成和CAD文件一致的坐标系。

      我们将导入下图展示的文件。该文件的坐标系为3°分带的CGCS2000坐标系，带号为39度带，中央经线为117°E。

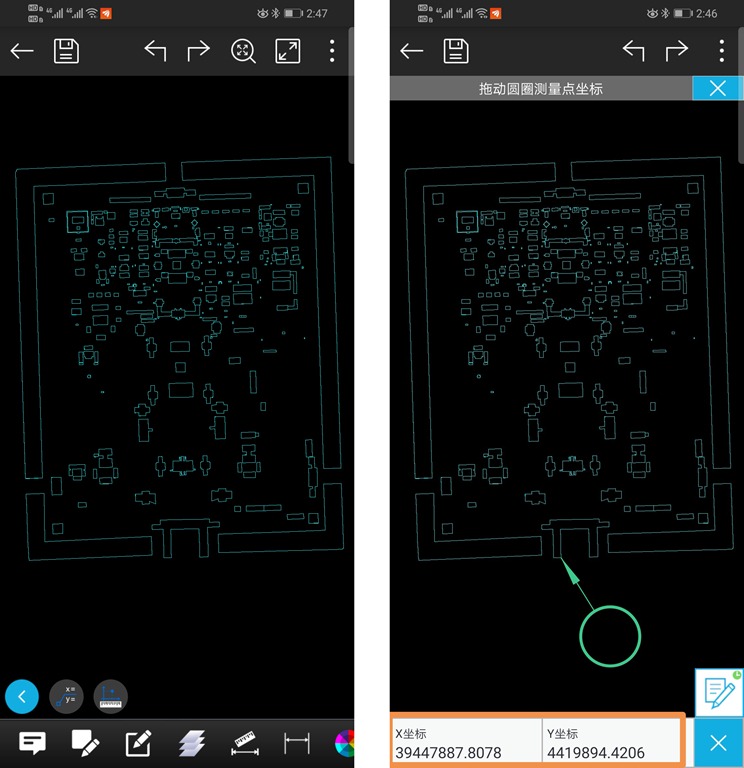

      部分文件的坐标带有分带号，因此可以根据带号直接确定参数。下图所示文件，X坐标的整数部分为8位，前两位为带号。

      16

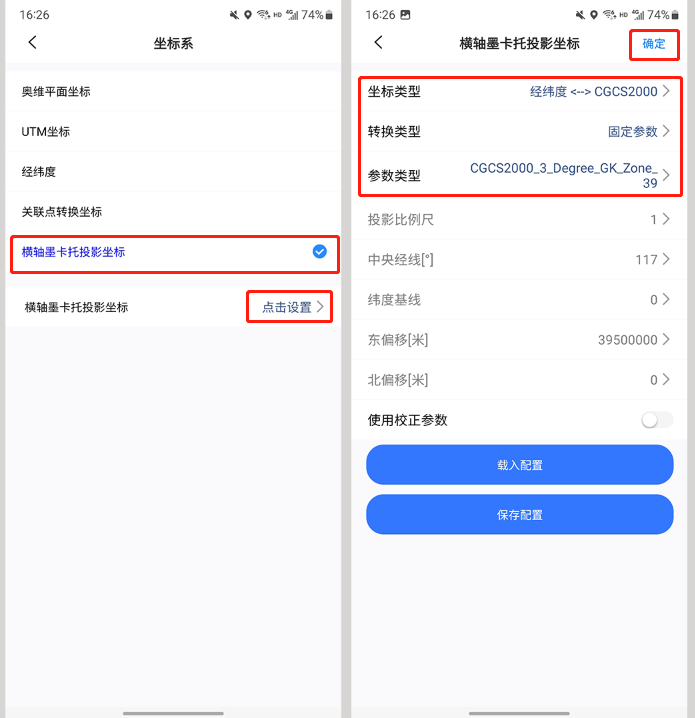

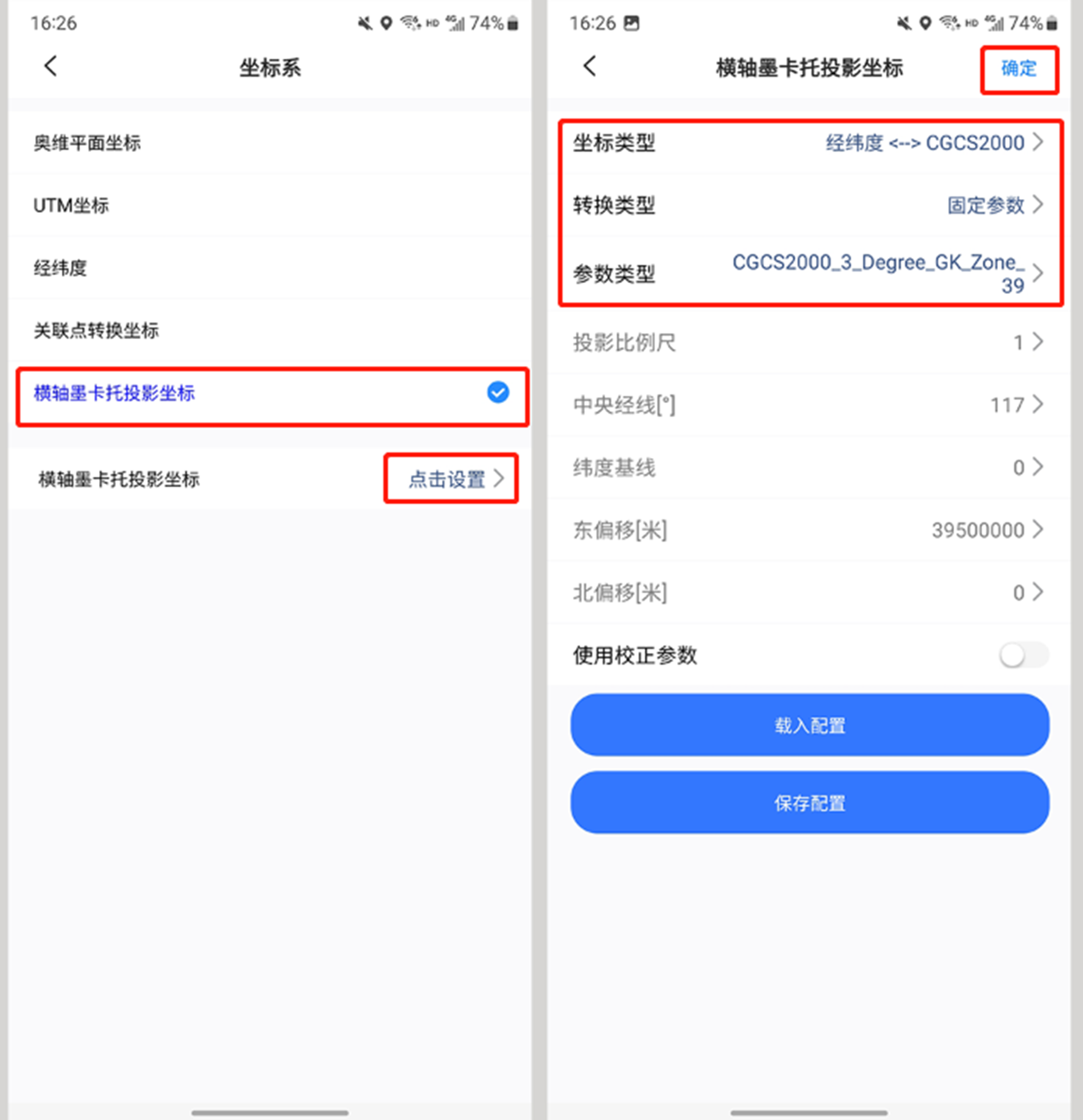

      在手机端主界面点击【更多】→【设置】→【坐标系】。


      选择横轴墨卡托投影坐标，点击设置，设置坐标类型、转换参数、参数类型，点击【确定】，即可。

      关于参数类型选择的详细说明请参考本文《1.1.设置系统坐标系》。


      2.2. 导入CAD图

      在奥维手机端，点击【收藏】→【菜单】→【导入导出】→【从文件导入】。


      系统自动打开奥维根目录，选择CAD文件。如果用户没有将CAD保存在奥维根目录下面，那么就点击SD卡，找到保存CAD文件的目录。
      使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。
      QQ根目录：tencent/QQfile_recv
      微信根目录：Download/WeiXin
      找到后，点击文件，弹出［读取dxf文件］页面。
      在［读取dxf文件］页面，您可以通过勾选CAD选项合并连续线段、合并相邻等距直线选项，来减少数据存储空间、提高渲染效率。不勾选CAD选项即默认对CAD文件不做任何修改。


      导入到简易CAD：将CAD文件在奥维简易CAD绘制窗口打开，在简易CAD绘制窗口可以进行预览、数据修改等操作。关于简易CAD绘制的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。
      导入到地图：将CAD文件直接导入到地图。
      这里我们以一个不需要进行修改或者预览的CAD文件为例，直接点击【导入到地图】。
      进入［CAD坐标设置］页面,由于之前我们已经设置好了系统坐标系，因此这里我们可以直接点击【使用系统坐标系】，点击【开始解析】，系统解析文件；解析完成后，点击【导入】。


      点击【确定】，系统执行导入文件；导入完成后，数据会保存在收藏夹中，显示在地图上。


      说明：若导入CAD文件后，收藏夹保存的数据超过了当前会员等级收藏限制，那么所有数据都不会显示在地图上。奥维会员等级与收藏限制如下：

      会员等级 免费 VIP SVIP
      最大收藏数量（个） 1000 2万 100万

      备注：一个标签、一条轨迹（线）、一个图形均称之为一个奥维对象

      若导入后，数据存在偏移，请参考使用帮助文档《如何处理导入CAD文件产生的偏移》予以校正。

      如何从OpenStreetMap上获取矢量地图数据并导入到奥维

      更新 阅读 56,964 次

      在使用奥维的过程中，用户可能希望实现从地图上直接提取建筑轮廓、道路线条、地名地址注记等矢量数据，而不需要手动的绘制，以提高工作效率。

      目前，奥维支持导入从OpenStreetMap上获取的筑轮廓、道路线条、地名地址注记等矢量数据，具体操作如下：

      1. 在OpenStreetMap导出OSM数据

      进入OpenStreetMap官网（https://www.openstreetmap.org）。

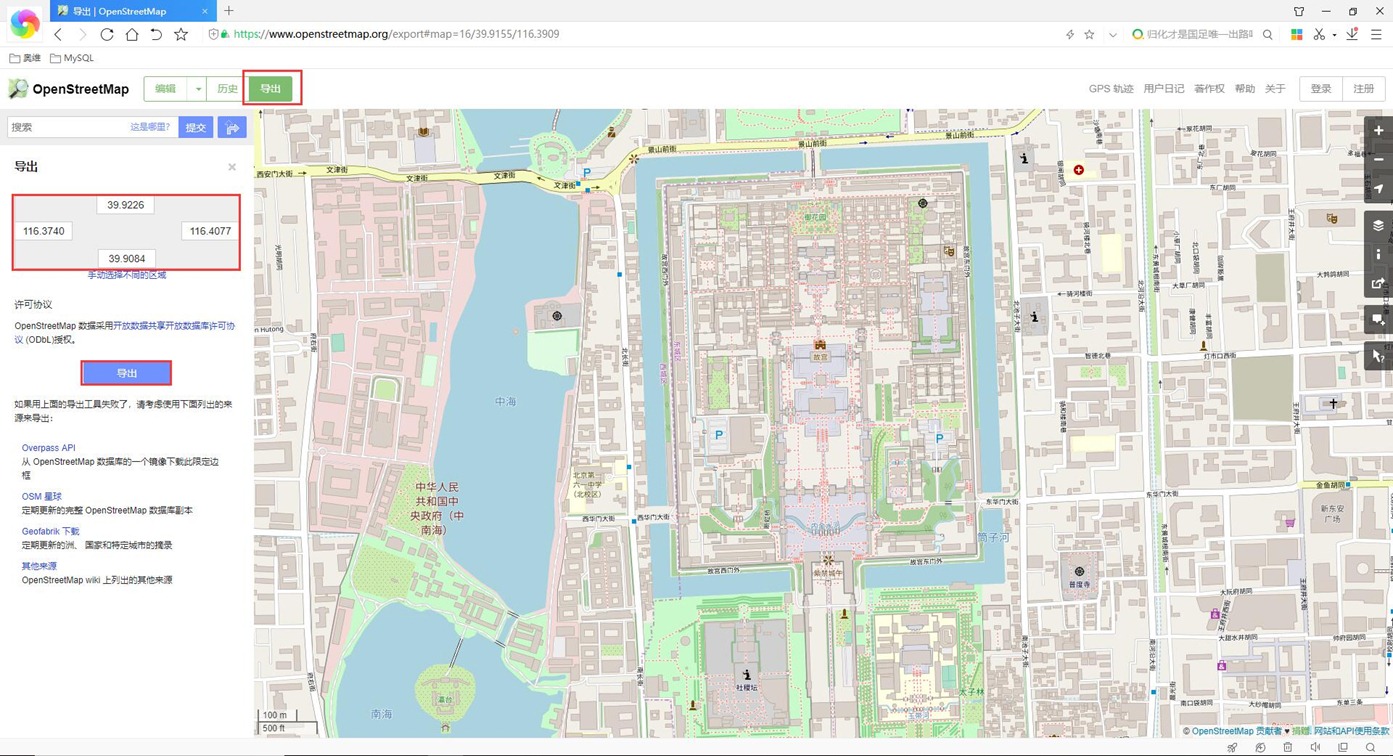

      点击【导出】，平台会自动获取当前地图界面的四至范围，用户可直接点击【导出】，导出该范围内的矢量数据。

      1

      当然，用户也可以绘制自定义区域导出矢量数据。

      在左侧的［导出］窗口，点击【手动选择不同的区域】，在地图上绘制区域，确定范围后，平台会自动获取该区域的四至坐标，点击【导出】。

      19

      进入［新建下载任务］窗口，输入名称，设置保存目录，点击【下载】，即可。

      20

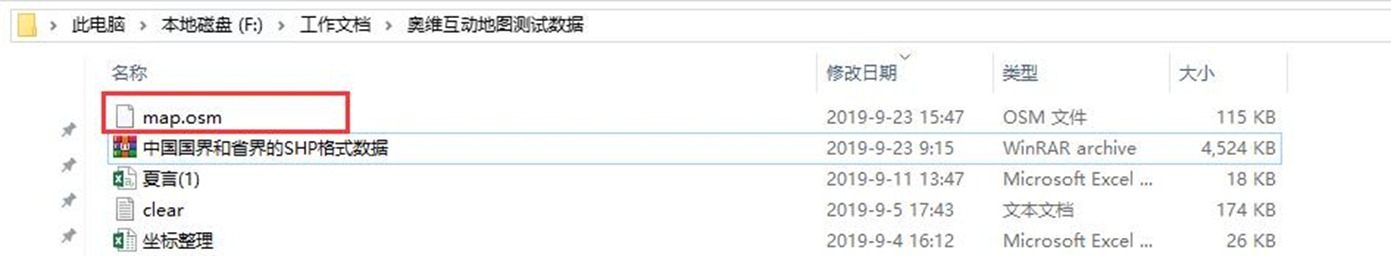

      导出完成后，可以在存放目录下查看该文件。

      21

      2. 将OSM文件导入奥维

      在奥维中，点击［系统］菜单，点击【导入】按钮，选中需要导入的OSM文件，点击【打开】。

      1

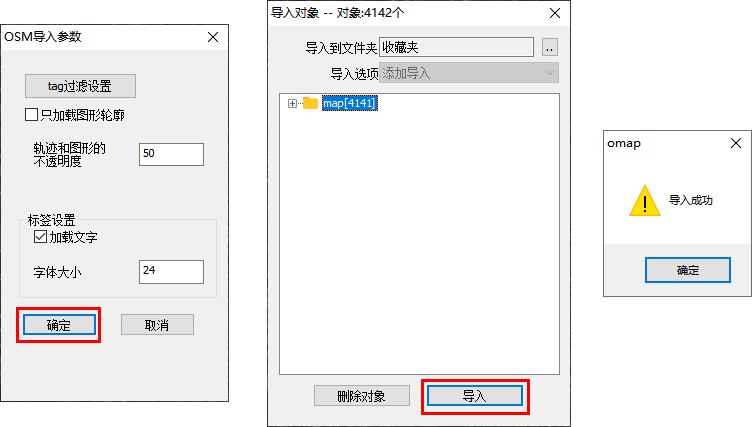

      进入［OSM导入参数］窗口，用户可对导入参数进行设置。

      只加载图形轮廓：若勾选，则导入的图形没有填充颜色，仅是轮廓线；若不勾选，导入是会自动填充颜色。

      轨迹和图形的不透明度：用户根据实际需要设置，0为完全透明，100为完全不透明。

      加载文字：勾选，会将文字注记导入并生成标签；不勾选，则不会导入文字注记。

      字体大小：用户根据实际需要设置，值越大，字体越大，默认为24。

      2

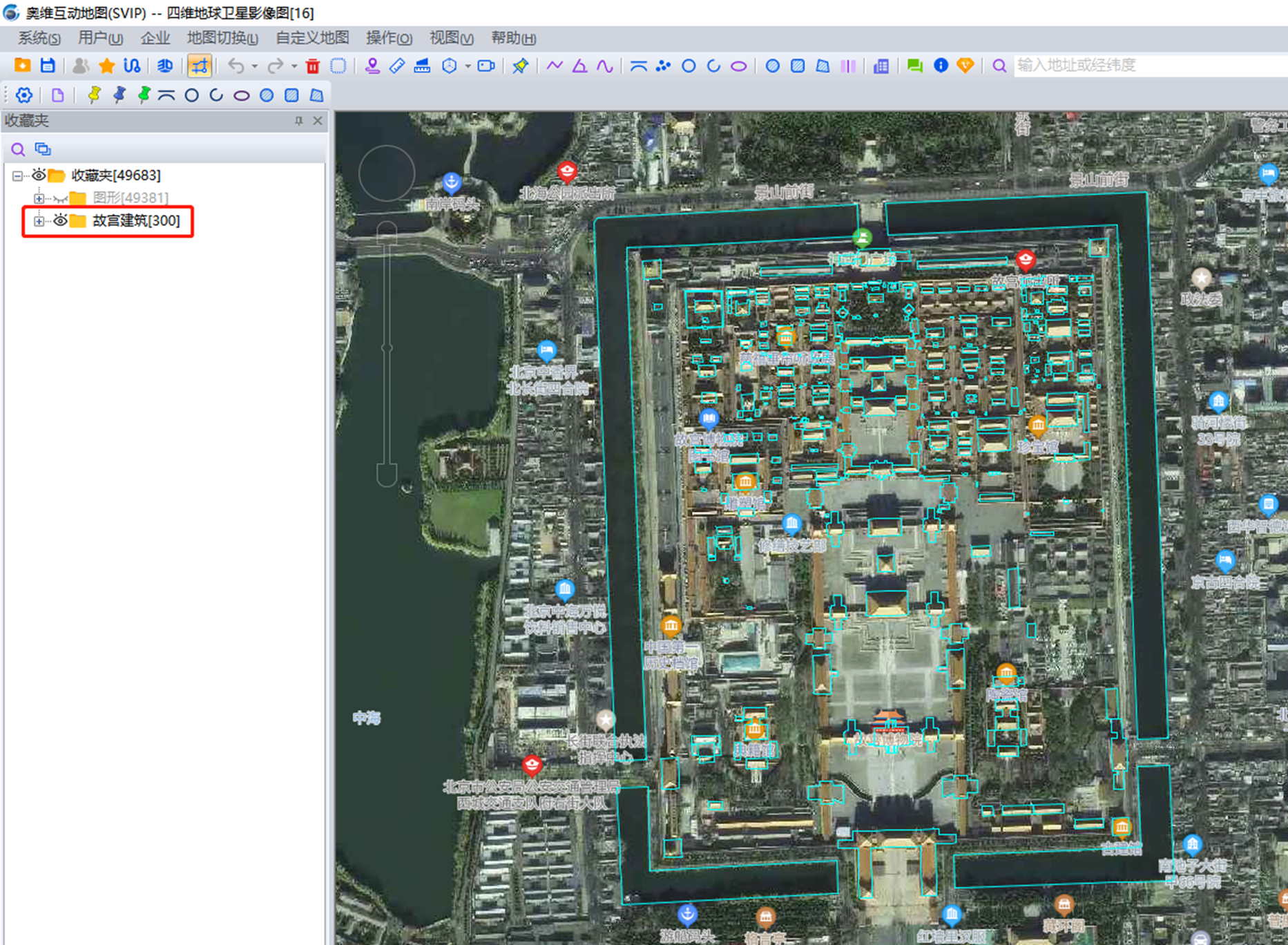

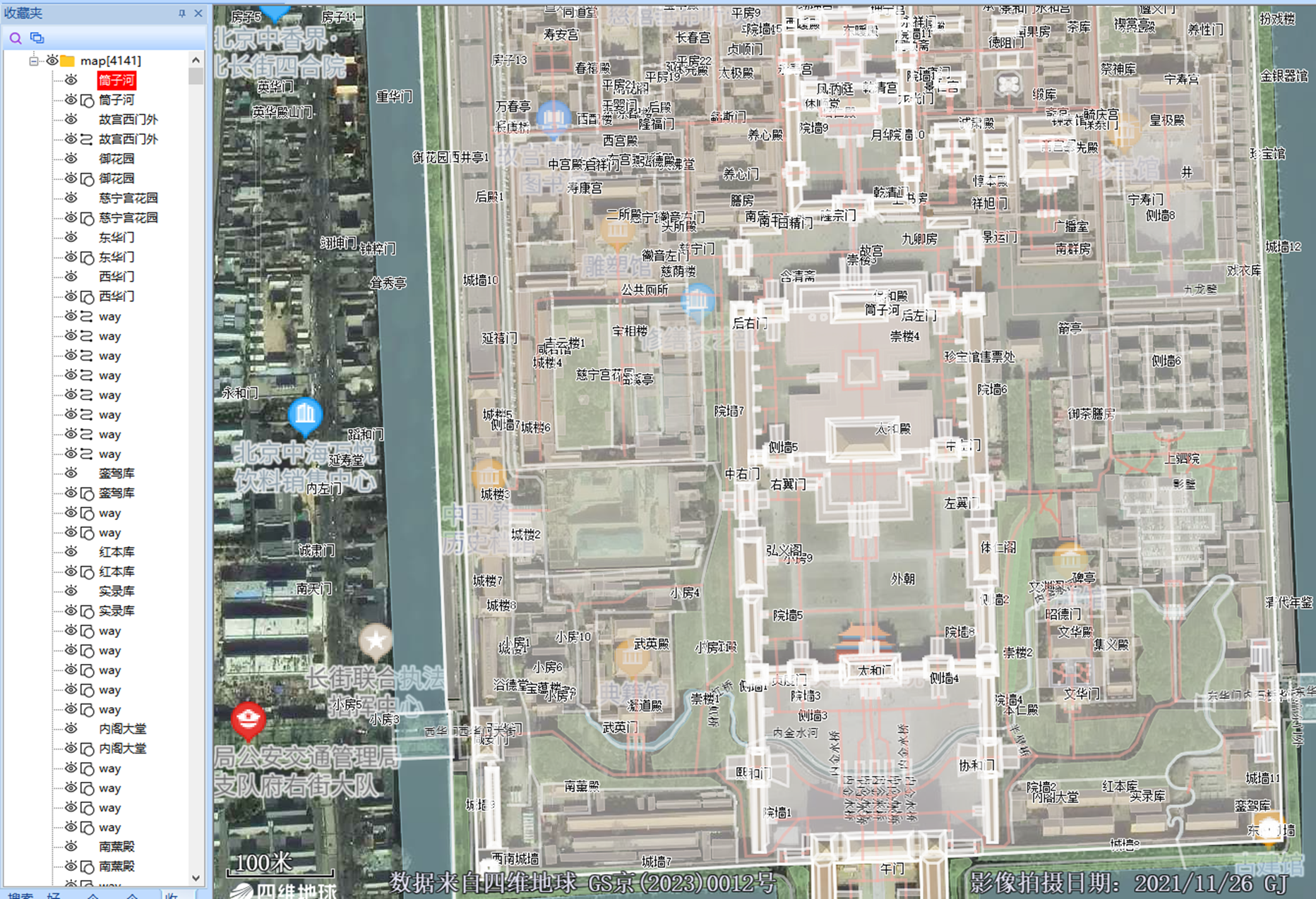

      导入完成后，所有数据会保存在收藏夹中，显示在地图上。

      3

      3. 批量编辑

      为了方便使用，用户可以对数据进行批量编辑。

      3.1. 排序

      在奥维中，可按名称和类型对数据进行排序。其中，按类型排序的顺序为标签、轨迹、图形……

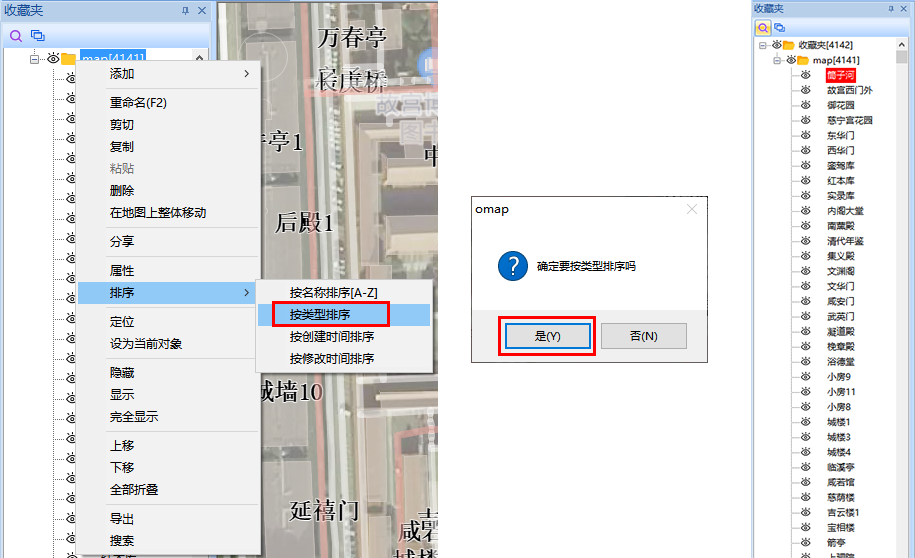

      选中需要排序的文件夹，点击鼠标右键，点击【按名称排序】或者【按类型排序】，点击【是】，即可。下图为“按类型排序”的效果。

      4

      3.2. 分类存放数据

      导入OSM数据，通常类型较多（包括轨迹、图形、标签），导入后的初始状态是混合存放在同一个文件夹下的，不太方便使用。我们可以按照奥维对象的类型存放数据，即标签、轨迹、图形各存放一个文件夹，如下图所示。

      当然，用户可以按实际需要进行分类存放。

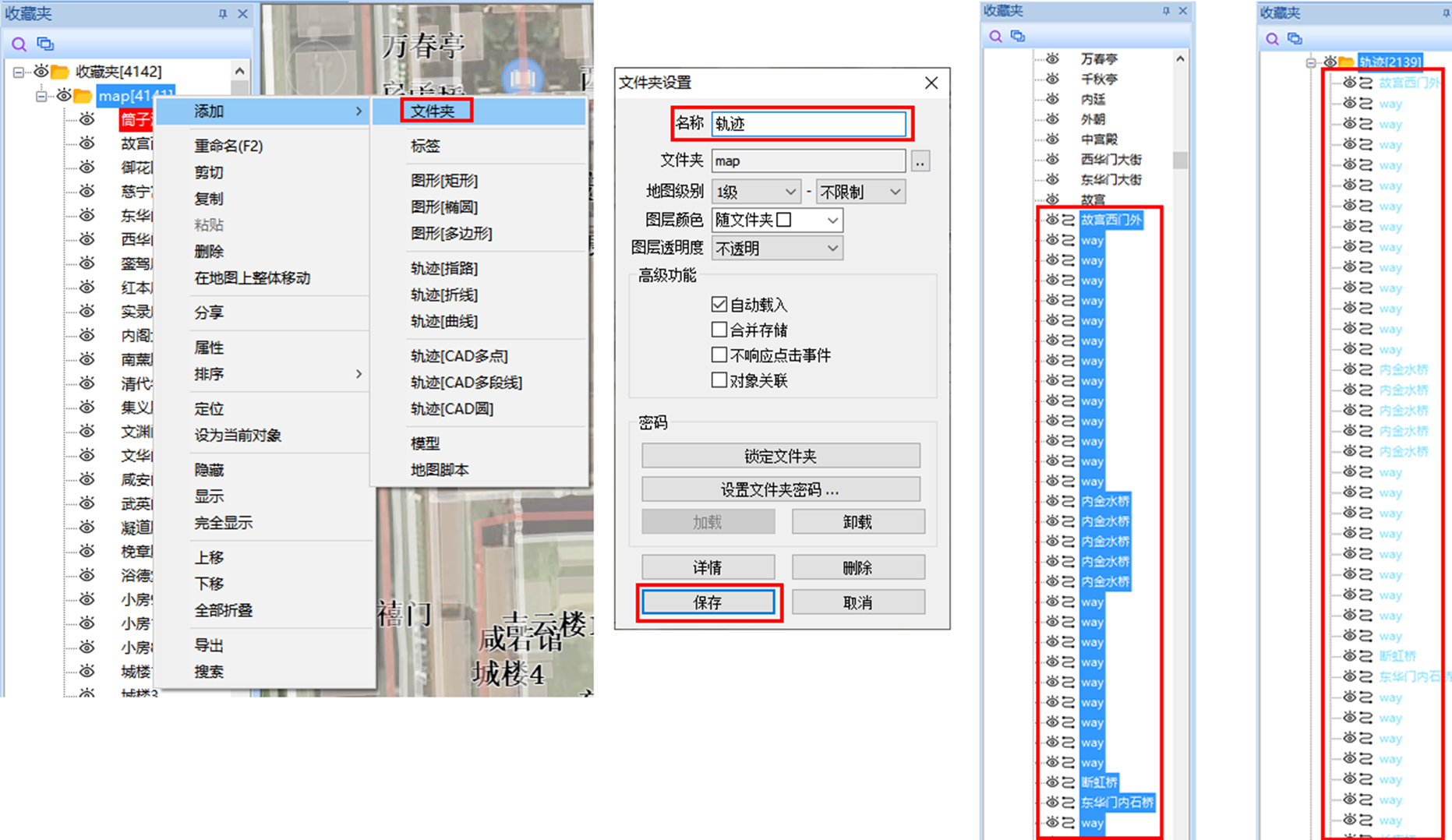

      选中存放数据的文件夹，点击鼠标右键，点击【添加】，点击【文件夹】，输入名称，点击【保存】，即可创建文件夹。

      选中第一个数据，按住shift键，选中最后一个数据，批量选中数据，点击Ctrl+X键（剪切），选择存放文件夹，点击Ctrl+V键（粘贴），即可。

      5

      3.3. 批量修改属性

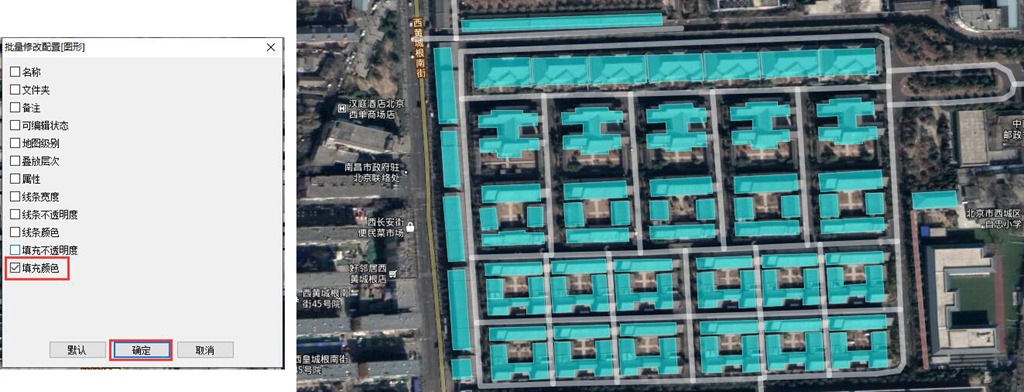

      在奥维中，用户可对数据的属性进行批量修改，如标签的图标、轨迹的线条颜色和宽度、图形的填充颜色和不透明度等。本文以修改图形的填充颜色为例，其他属性的批量修改操作一致。

      选中第一个图形，按住shift键，选中最后一个图形，批量选中需要修改的图形；点击鼠标右键，点击【属性[批量]】，选择填充类型，点击【填充预览】，选择颜色，点击【确定】，点击【保存】。

      6

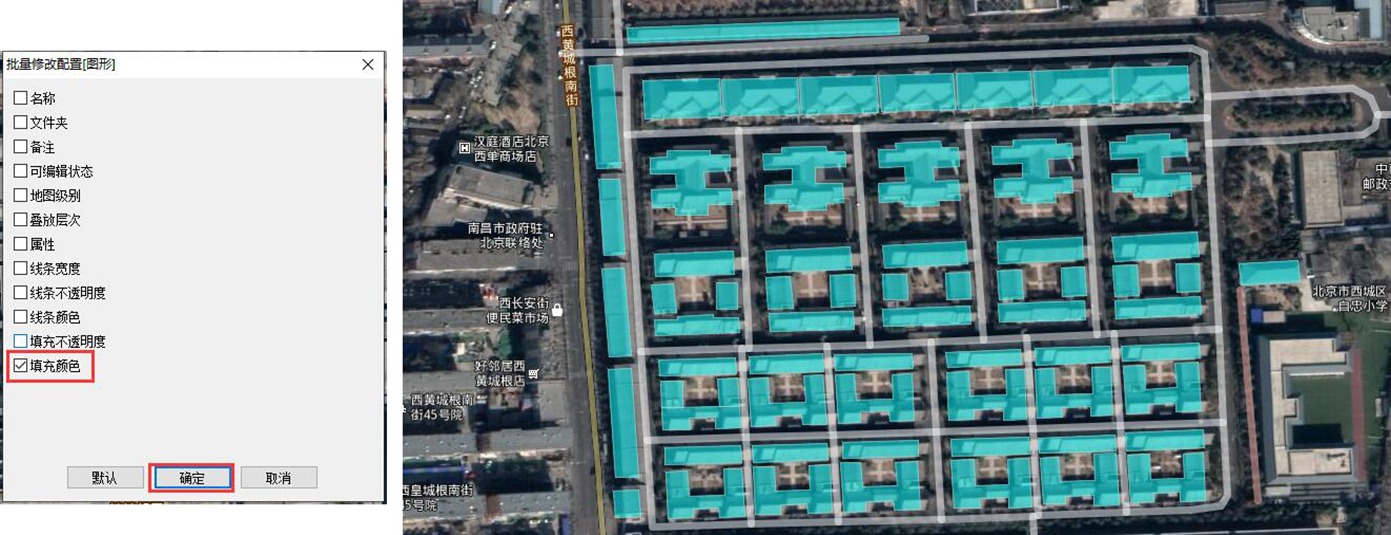

      勾选【填充颜色】，点击【确定】，即可。

      46

      创建关联点方案与导入CAD文件

      更新 阅读 136,154 次

      在奥维互动地图中，用户可通过经典转换方式或智能转换方式导入CAD文件。智能转换方式导入CAD文件请参考帮助文档《如何通过智能转换方式导入CAD文件（电脑端）》、《如何通过智能转换方式导入CAD文件（手机端）》。本文主要讨论经典转换方式中的关联点转换坐标。那么，在何种情况下使用关联点转换坐标导入？

      当然，经典转换方式任何情况下都可以使用关联点导入CAD文件。但建议如下：

      （1）若CAD文件的坐标系不是北京54、西安80、CGCS2000平面坐标系，那么使用关联点转换坐标导入。

      （2）若CAD文件的坐标系为北京54、西安80、CGCS2000平面坐标系，且有七参数、三参数、四参数等，那么使用相应的参数导入。

      （3）若CAD文件的坐标系为分带投影（3°分带或者6°分带）的北京54、西安80、CGCS2000平面坐标系，那么使用固定参数导入。

      （4）若CAD文件的坐标系为北京54、西安80、CGCS2000平面坐标系，不是分带投影坐标，且不知道具体参数，那么使用简化参数导入。

      本文将分别对奥维电脑端、手机端通过关联点转换坐标导入CAD文件进行说明。

      1. 电脑端导入CAD文件

      在导入CAD文件之前，应创建关联点方案并设置系统坐标系。

      1.1. 创建关联点标签

      若用户已有三个坐标点的经纬度坐标和与之对应的平面坐标，那么不需要再创建关联点标签，直接创建关联点方案，忽略此步骤。

      使用关联点转换坐标导入CAD文件，至少要创建三个关联点标签，三个点围成的范围呈三角形状，且基本覆盖整个图形。

      打开CAD文件，在图纸中找到三个特征明显的点，如交叉路口，地物拐角，这样便于用户在地图上准确的找到具体位置。

      1

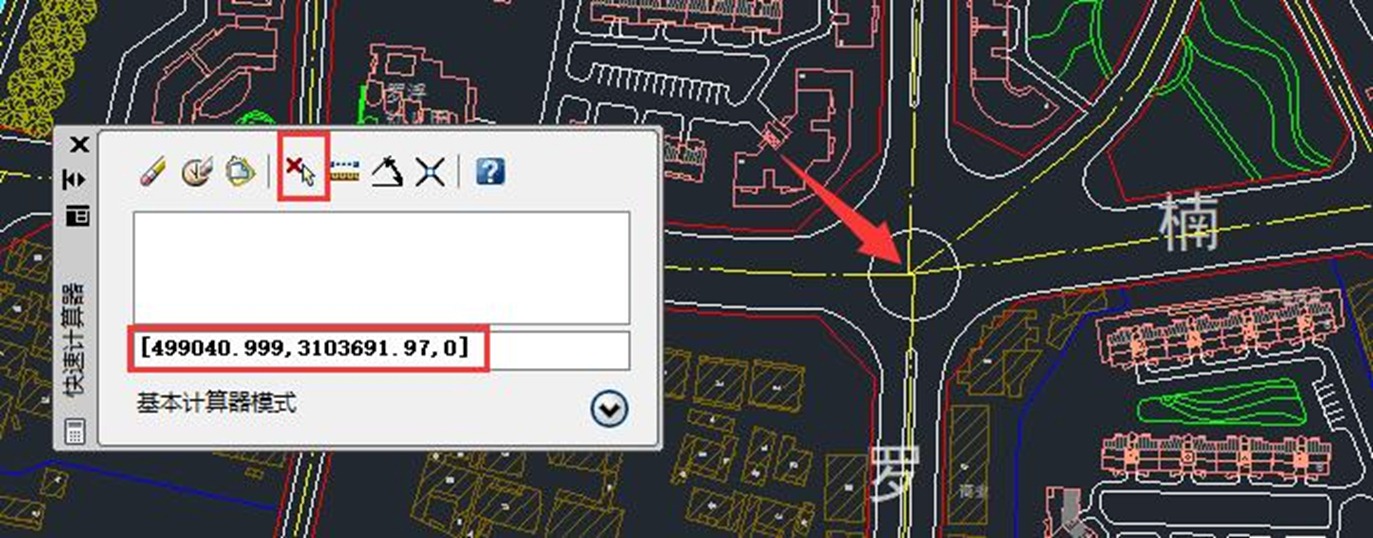

      获取第一个平面坐标。如下图所示，箭头所指的道路交叉点：

      2

      这里我们也可以用奥维的简易CAD窗口打开CAD文件查看平面坐标，关于简易CAD的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。

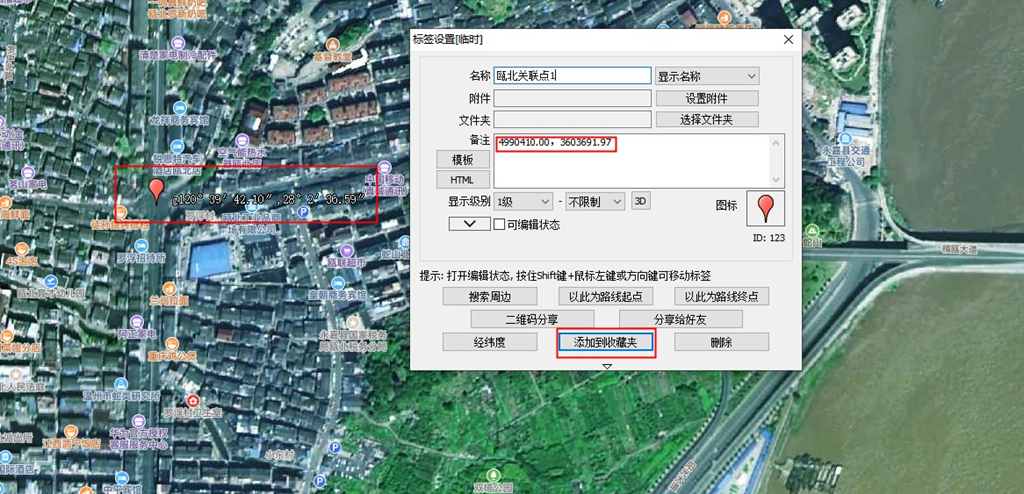

      然后在奥维中找到对应的点，在该点处创建标签，将该点的CAD坐标填写在备注栏目下面（只需要填写X和Y，不需要高程），输入名称，并【添加到收藏夹】。

      111

      请参照上述说明，再创建两个关联点标签，这里不予赘述。创建的三个关联点标签如下图所示：

      3

      1.2. 创建关联点方案与设置系统坐标系

      创建完三个关联标签后，点击［系统］→【系统设置】，点击【系统坐标系】下拉框，选择【关联点转换坐标】，点击【设置】按钮，进入［自定义坐标转换］窗口；点击【新建方案】按钮，点击【添加】，进入［关联点］窗口。

      图片1副本

      ☆若用户已有坐标点的经纬度坐标和与之对应的平面坐标，直接填写经纬度坐标和CAD坐标。输入经纬度时，可以设置经纬度的格式，有“度”“度分”“度分秒”三个格式。另外，若用户的经纬度坐标为GCJ-02坐标（中国GCJ-02经纬度），需要勾选【GCJ-02坐标】；如果为CGCS2000地理坐标，那么不需要勾选【GCJ-02坐标】。

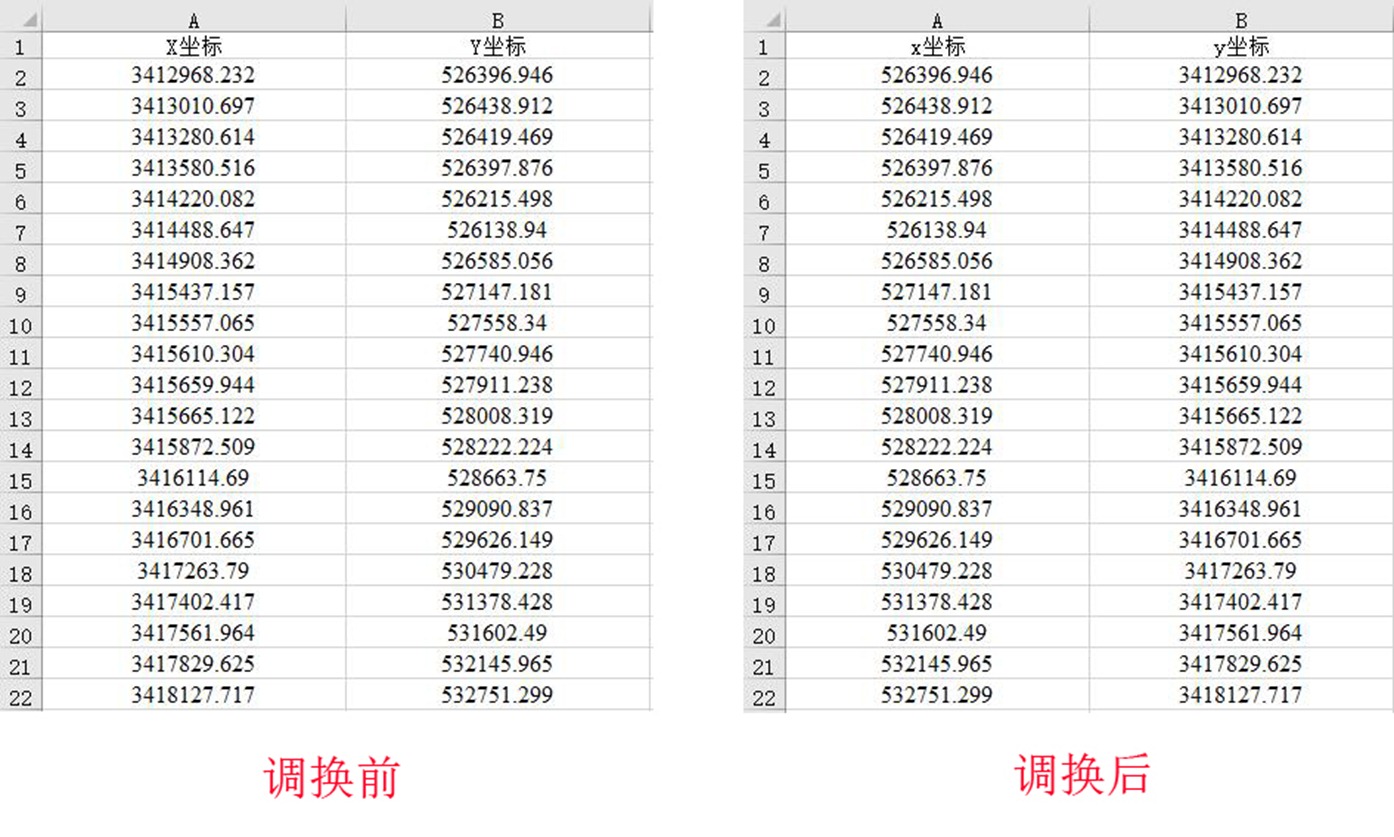

      说明：测量坐标的X、Y值与CAD坐标的X、Y值通常是相反的，即测量坐标的Y值为X值，注意调换。

      18

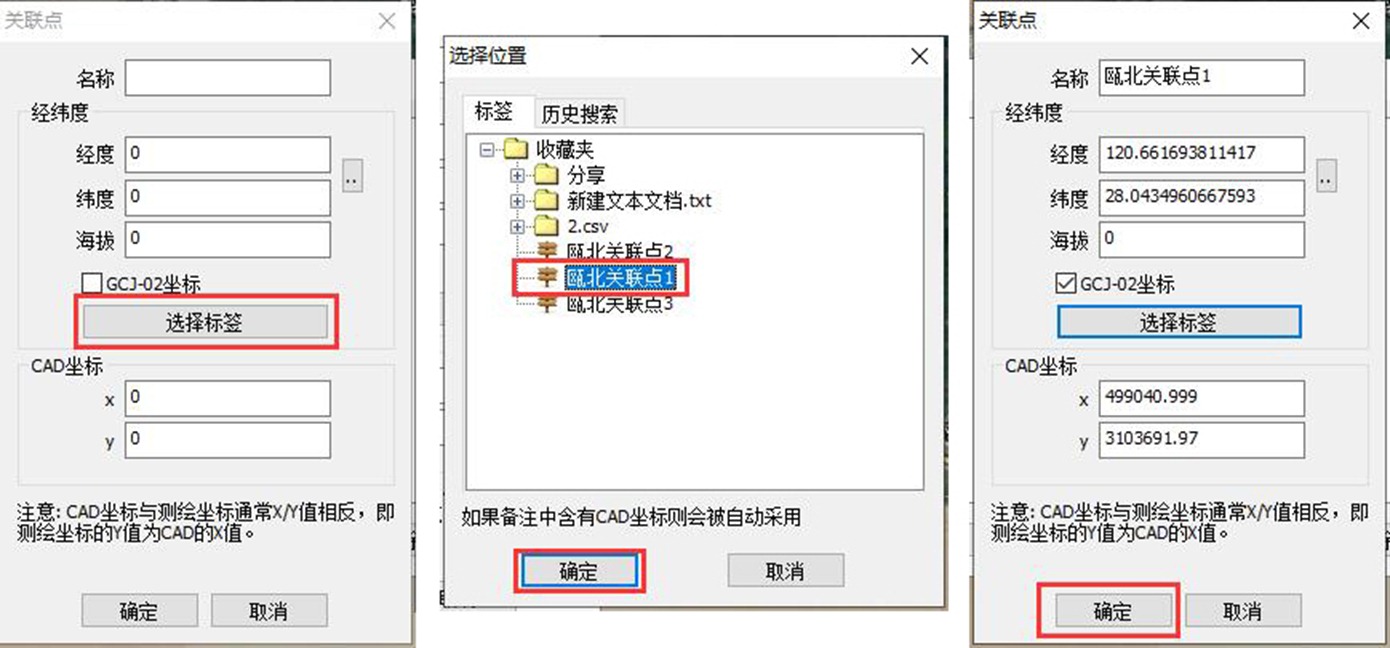

      ☆若用户创建了三个关联点标签，点击【选择标签】按钮，选择第一个标签，系统会自动填入该点的经纬度坐标和与之对应的平面坐标，点击【确定】按钮，即可添加一个关联点。以此类推，添加三个。

      16

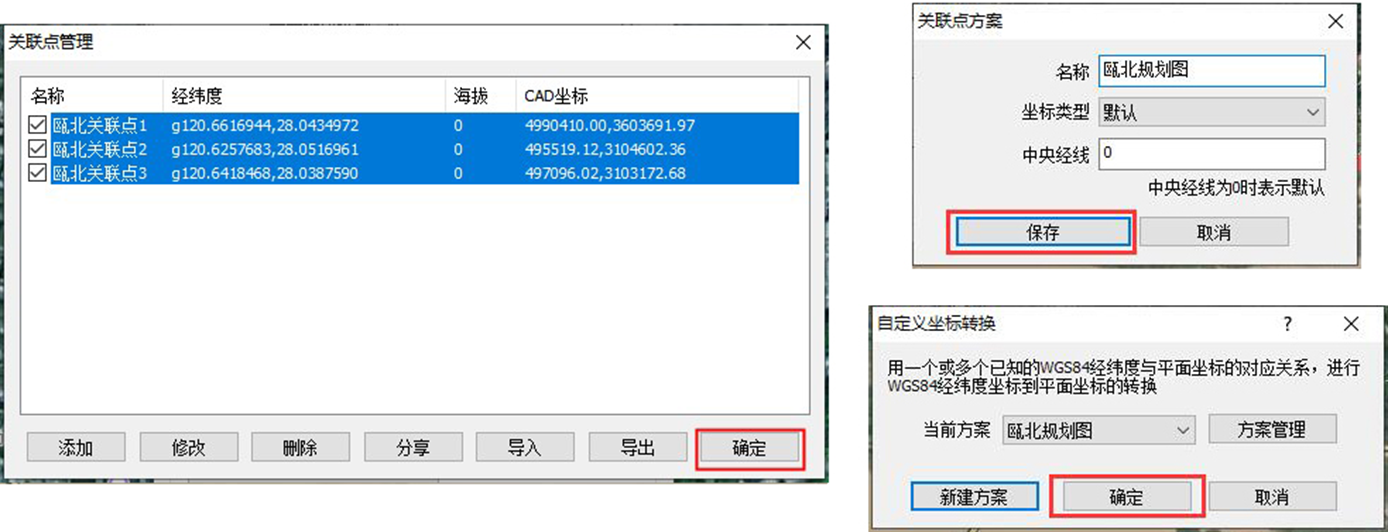

      添加三个关联点后，勾选，点击【确定】，输入名称，坐标类型和中央经线保持默认，点击【保存】；当前方案选择刚创建的方案，点击【确定】，即可完成坐标系的设置。


      1.3. 导入文件

      在奥维中，点击［系统］→【导入对象】，选择CAD文件，点击【打开】。

      图片2副本

      进入［读取dxf文件］窗口，您可以通过勾选CAD选项下的合并连续线段、合并相邻等距直线选项，来减少数据存储空间、提高渲染效率。不勾选CAD选项即默认对CAD文件不做任何修改。


      导入到简易CAD：将CAD文件在奥维简易CAD绘制窗口打开，在简易CAD绘制窗口可以进行预览、数据修改等操作。关于简易CAD绘制的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。

      导入到地图：将CAD文件直接导入到地图。

      这里我们以一个不需要进行修改或者预览的CAD文件为例，直接点击【导入到地图】。

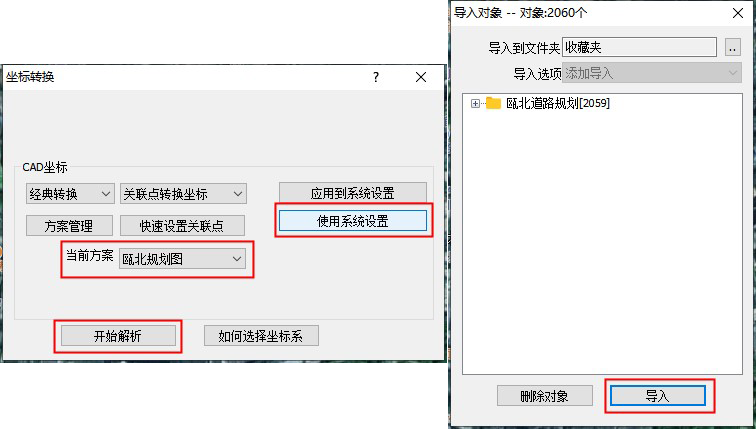

      进入［坐标转换］窗口，由于之前已经设置好了系统坐标系，因此这里直接点击【使用系统设置】，当前方案选择刚才创建的关联点方案。点击【开始解析】，系统解析文件；点击【导入】，系统执行导入。


      导入完成后，数据会显示在地图上，保存在收藏夹中。


      说明：若导入CAD文件后，收藏夹保存的数据超过了当前会员等级收藏限制，那么所有数据都不会显示在地图上。奥维会员等级与收藏限制如下：

      会员等级 免费 VIP SVIP
      最大收藏数量（个） 1000 2万 100万

      备注：一个标签、一条轨迹（线）、一个图形均称之为一个奥维对象

      在电脑端导入CAD文件后，可发送到手机端使用，具体操作步骤如下：

      电脑端操作：登录账户后，在［好友列表］下找到【我的手机】，双击，点击【收藏夹】，勾选需要发送到手机端的数据，点击【确定】，点击【发送】，即可。

      手机端操作：与电脑登录同一个账户，电脑端发送数据后，手机端会立马收到。点击左上角头像，在［好友］页面下找到【我的电脑】，点击进入会话界面；点击【下载】，下载数据；点击数据，点击【收藏当前数据】，选择存放目录，点击【确定】，可将这些数据保存到手机端的收藏夹中。

      2. 手机端导入CAD文件

      直接使用手机导入CAD文件，若文件不在手机上，您需要先将CAD文件传输到手机上，参考使用帮助文档《如何使用奥维点对点传输文件（或文件夹）》。

      在手机上导入CAD文件的具体操作步骤如下：

      2.1. 创建关联点标签

      若用户已有三个坐标点的经纬度坐标和与之对应的平面坐标，那么不需要再创建关联点标签，直接创建关联点方案，忽略此步骤。

      使用关联点转换坐标导入CAD文件，至少要创建三个关联点标签，三个点围成的范围呈三角形状，且基本覆盖整个图形。

      在手机上，使用CAD工具打开CAD文件，在图纸中找到三个特征明显的点，如交叉路口，地物拐角，这样便于用户在地图上准确的找到具体位置。

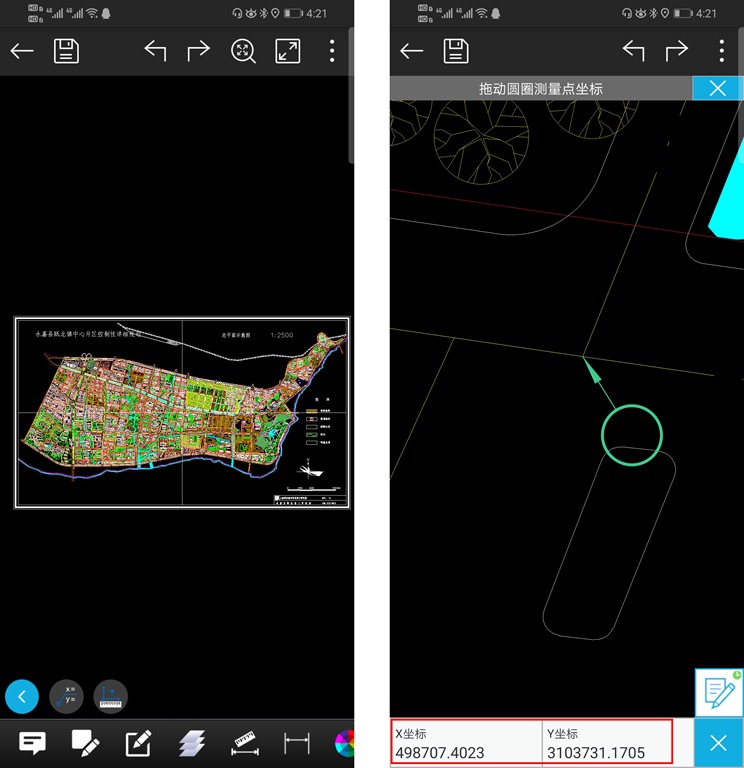

      获取第一个平面坐标。如下图所示，箭头所指的道路交叉点：

      33

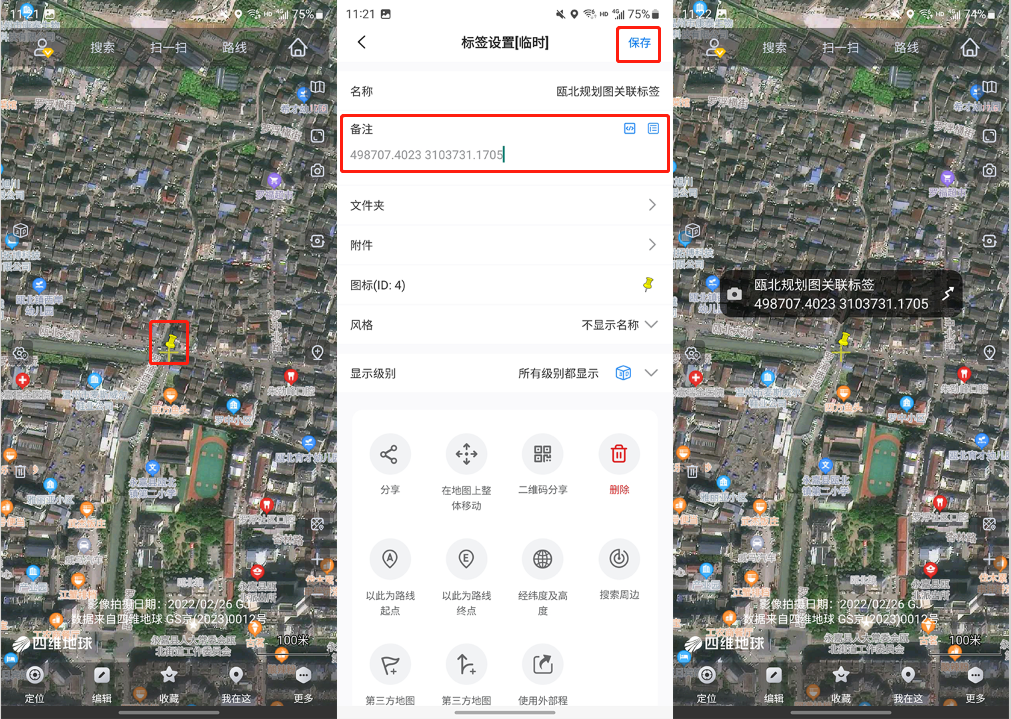

      然后在奥维中找到对应的点，在该点处创建标签，将该点的CAD坐标填写在备注栏目下面（只需要填写X和Y，不需要高程），输入名称，并点击【保存】，将标签保存到收藏夹。


      请参照上述说明，再创建两个关联点标签，这里不予赘述。创建的三个关联点标签如下图所示：


      2.2. 创建关联点方案与设置系统坐标系

      创建完三个关联标签后，在手机端主界面点击【更多】→【设置】→【坐标系】，选择【关联点转换坐标】，点击设置。

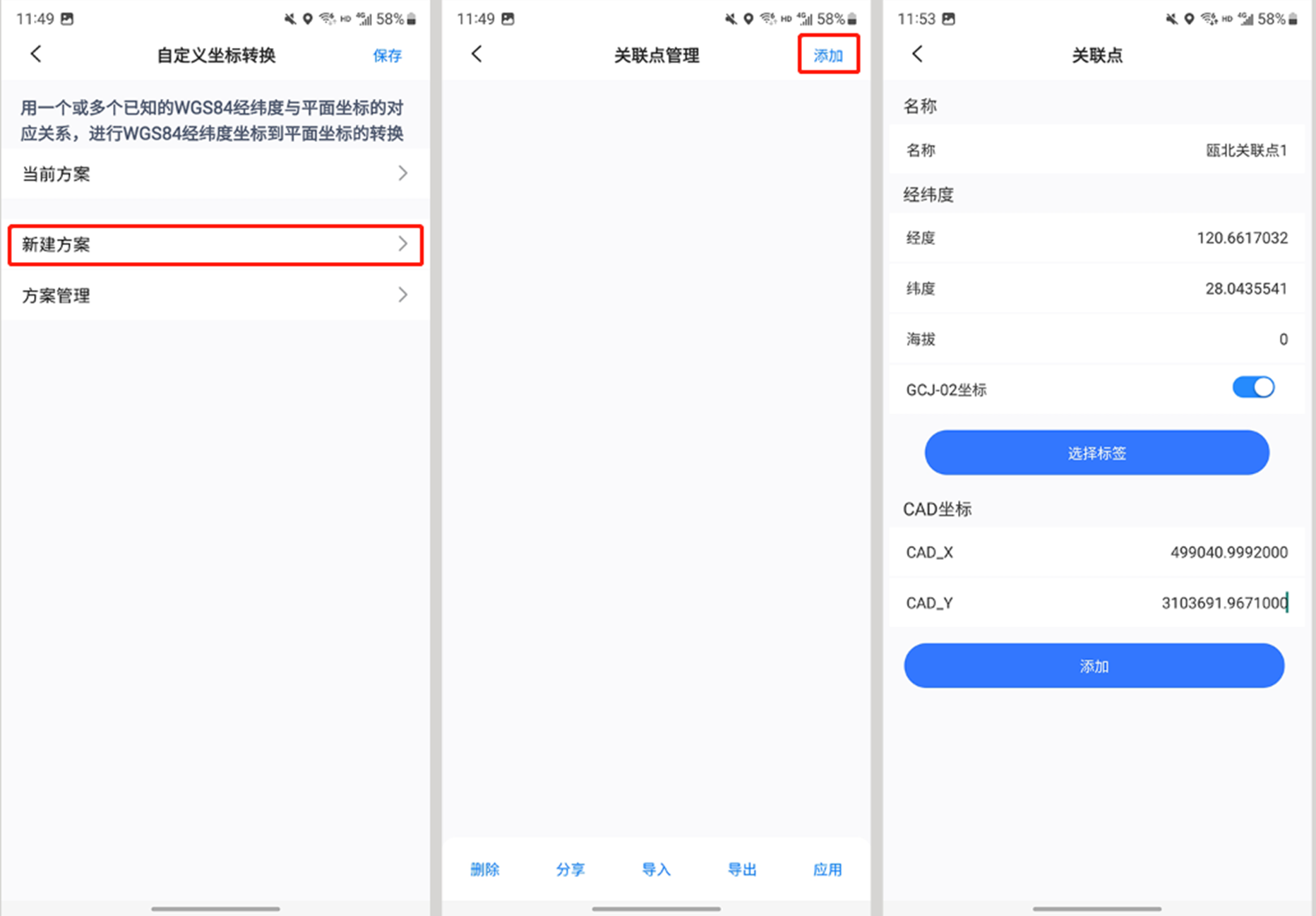

      进入［自定义坐标转换］页面；点击【新建方案】按钮，点击【添加】，进入［关联点］页面。

      ☆若用户已有坐标点的经纬度坐标和与之对应的平面坐标，直接填写经纬度坐标和CAD坐标。输入经纬度时，可输入“度”“度分”“度分秒”三个格式。另外，若用户的经纬度坐标为GCJ-02坐标（中国GCJ-02经纬度），需要开启【GCJ-02坐标】；如果为CGCS2000地理坐标，那么不需要开启【GCJ-02坐标】。

      说明：测量坐标的X、Y值与CAD坐标的X、Y值通常是相反的，即测量坐标的Y值为X值，注意调换。

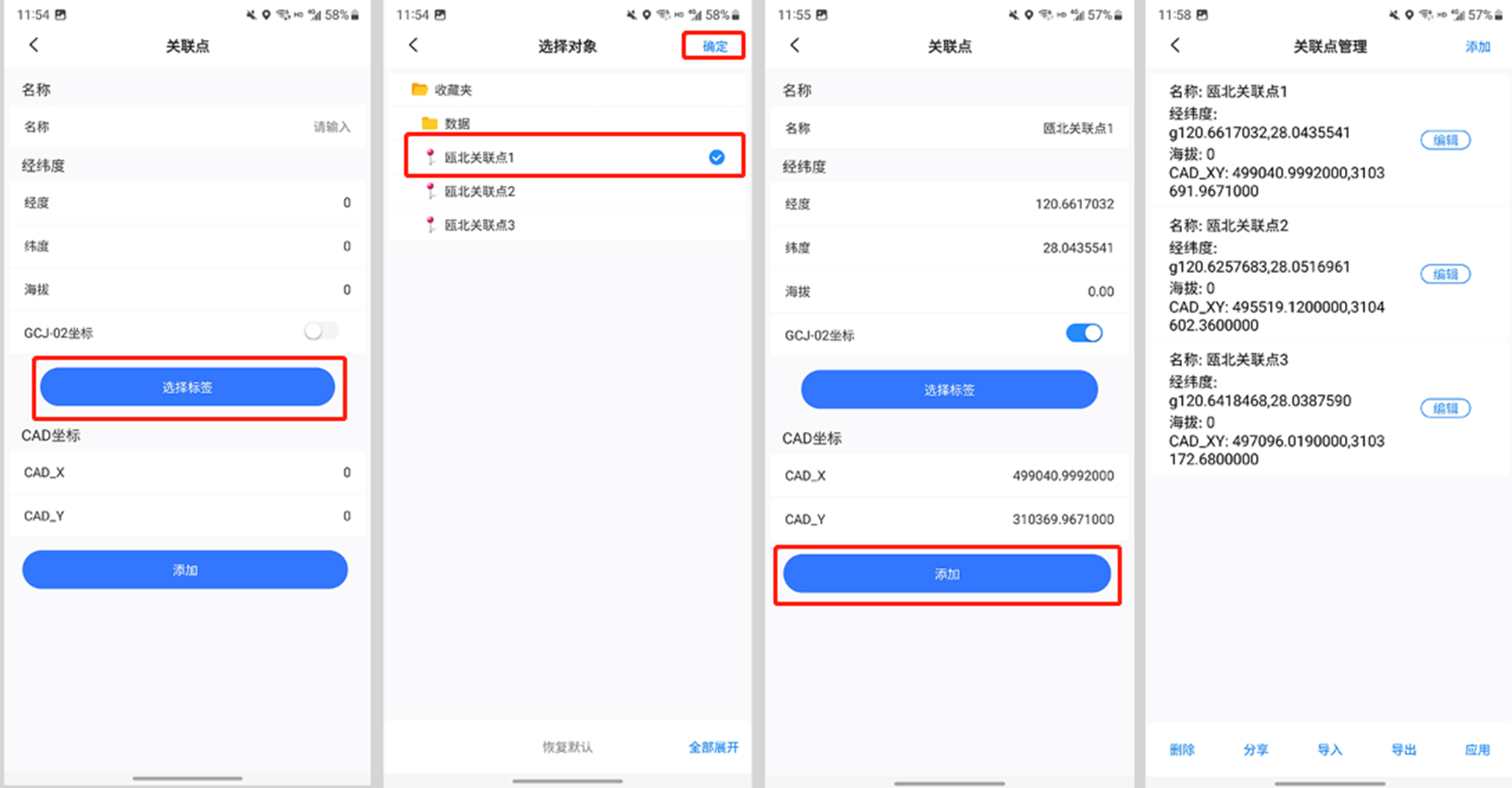

      ☆若用户创建了三个关联点标签，点击【选择标签】按钮，选择第一个标签，点击【确定】按钮，系统会自动填入该点的经纬度坐标和与之对应的平面坐标，点击【添加】按钮，即可添加一个关联点。以此类推，添加三个。


      添加三个关联点后，勾选，点击【应用】，输入名称，坐标类型和中央经线保持默认，点击【保存】；当前方案选择刚创建的方案，点击【保存】，即可完成坐标系的设置。


      2.3. 导入文件

      在奥维手机端，点击【收藏】→【菜单】→【导入导出】→【从文件导入】。

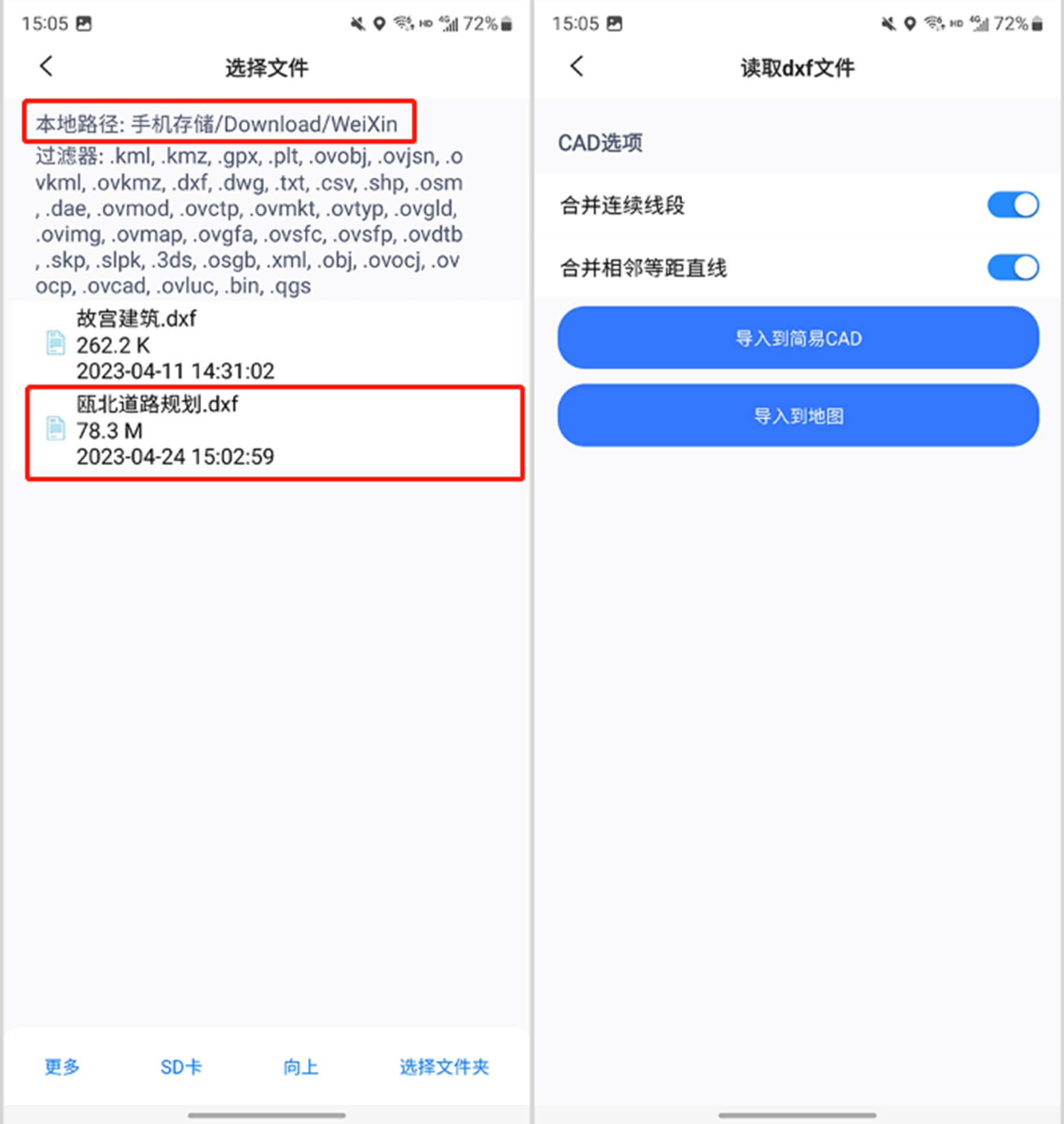

      系统自动打开奥维根目录，选择CAD文件。如果用户没有将CAD保存在奥维根目录下面，那么就点击SD卡，找到保存CAD文件的目录。

      使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。

      QQ根目录：tencent/QQfile_recv

      微信根目录：Download/WeiXin

      找到后，点击文件，弹出［读取dxf文件］页面。

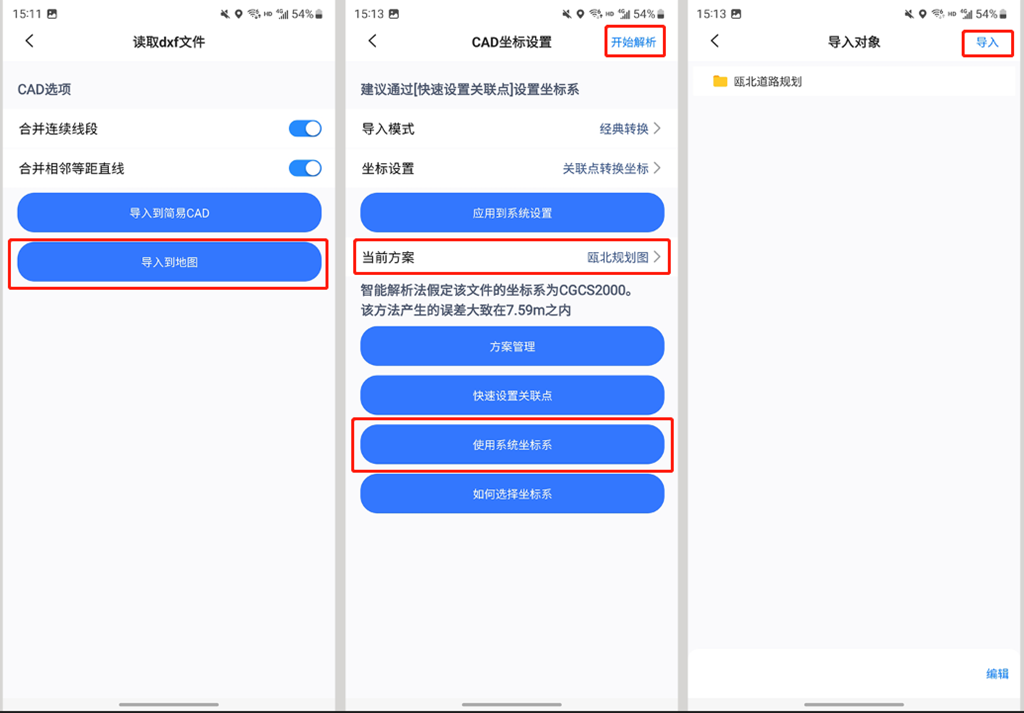

      在［读取dxf文件］页面，您可以通过勾选CAD选项合并连续线段、合并相邻等距直线选项，来减少数据存储空间、提高渲染效率。不勾选CAD选项即默认对CAD文件不做任何修改。


      导入到简易CAD：将CAD文件在奥维简易CAD绘制窗口打开，在简易CAD绘制窗口可以进行预览、数据修改等操作。关于简易CAD绘制的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。

      导入到地图：将CAD文件直接导入到地图。

      这里我们以一个不需要进行修改或者预览的CAD文件为例，直接点击【导入到地图】。

      进入［CAD坐标设置］页面,由于之前我们已经设置好了系统坐标系，因此这里我们可以直接点击【使用系统坐标系】，点击【开始解析】，系统解析文件；解析完成后，点击【导入】。

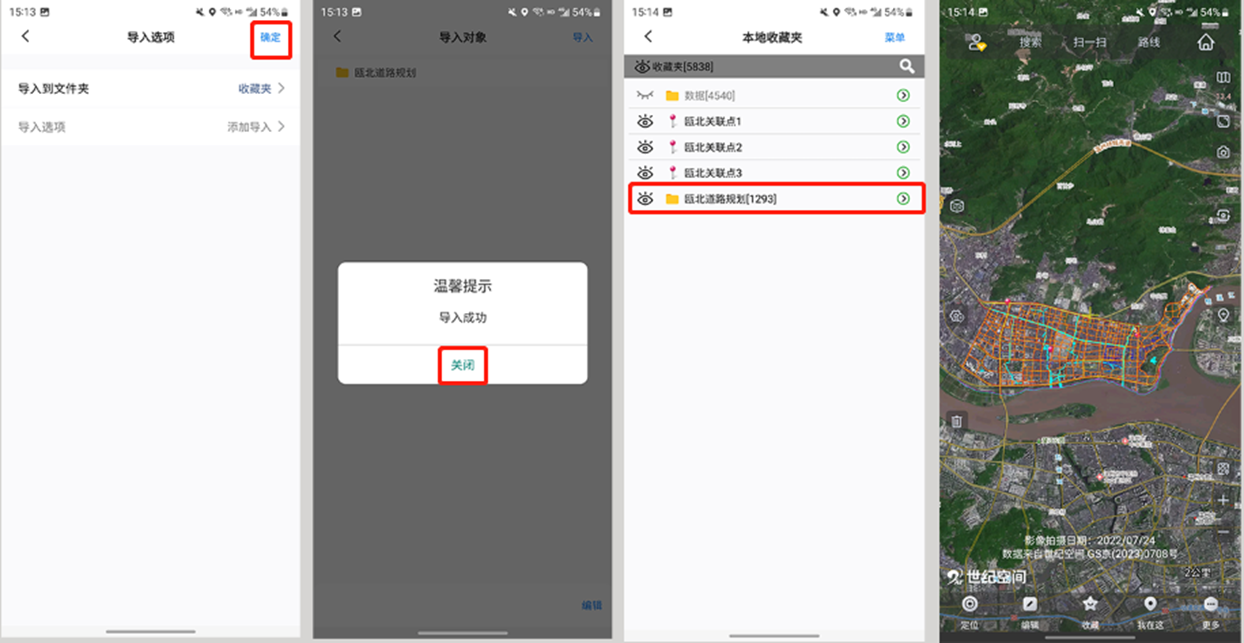

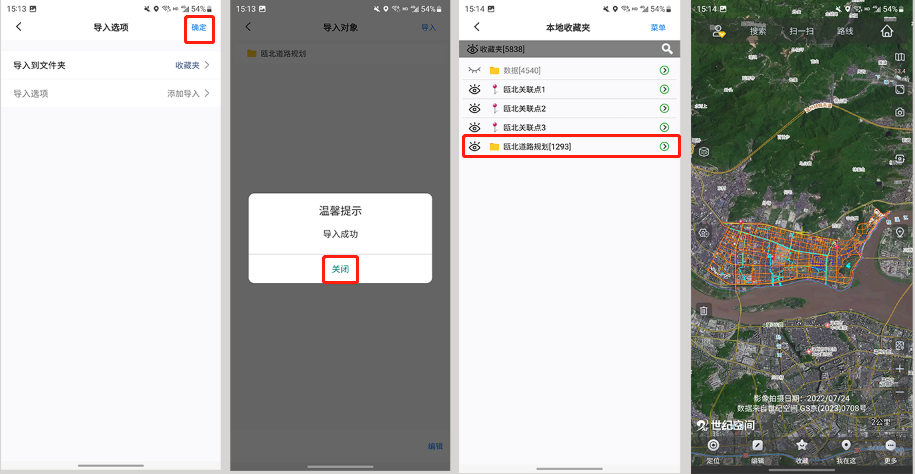

      点击【确定】，系统执行导入文件；导入完成后，数据会保存在收藏夹中，显示在地图上。


      说明：若导入CAD文件后，收藏夹保存的数据超过了当前会员等级收藏限制，那么所有数据都不会显示在地图上。奥维会员等级与收藏限制如下：

      VIP等级 免费 VIP SVIP
      最大收藏数量（个） 1000 2万 100万

      备注：一个标签、一条轨迹（线）、一个图形均称之为一个奥维对象。

      如何使用简化参数将CAD文件导入到奥维中

      更新 阅读 127,894 次

      为方便用户对CAD文件进行修改和编辑。奥维互动地图新版本优化了CAD文件的导入流程，您可以通过智能转换或经典转换中的任意一种方式导入CAD文件。
      其中智能转换方式导入CAD文件请参考帮助文档《如何通过智能转换方式导入CAD文件（电脑端）》、《如何通过智能转换方式导入CAD文件（手机端）》。
      下面我们主要介绍一下经典转换方式中利用简化参数将CAD文件导入奥维的方法。
      若有七参数、四参数或三参数等坐标参数，可以直接使用这些参数设置系统坐标系；若没有七参数、三参数等，那么可以使用简化参数完成系统坐标系的设置并导入CAD文件。
      简化参数设置的基本条件：CAD文件的坐标系类型为北京54、西安80或者CGCS2000，且已知一个坐标点的经纬度坐标和与之对应的平面坐标。若没有现成的坐标值，可通过创建一个关联标签的方式获取。

      1. 电脑端导入CAD文件

      1.1. 创建关联标签

      若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标，那么不需要再创建关联标签，忽略此步骤。

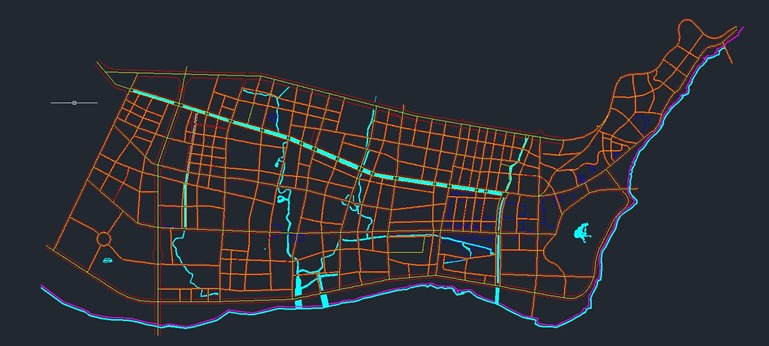

      打开CAD文件，在图纸中找到一个特征明显的点，如交叉路口，地物拐角，这样便于用户在地图上准确的找到具体位置。如下图所示，箭头所指的道路交叉点。

      35

      1

      这里我们也可以用奥维的简易CAD窗口打开dxf/dwg文件查看平面坐标，关于简易CAD的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。

      然后在奥维中找到对应的点，在该点处创建标签，将该点的CAD坐标填写在备注栏目下面（只需要填写X和Y，不需要高程），输入名称，并【添加到收藏夹】。


      若用户需要在手机上使用这个关联点导入CAD图的话，可以将这个关联点发送到手机。操作如下：

      电脑端操作：登录账户后，在［好友列表］下找到【我的手机】，双击，点击【标记】，勾选需要发送到手机端的关联点，点击【确定】，点击【发送】，即可。

      手机端操作：与电脑登录同一个账户，电脑端发送数据后，手机端会立马收到。点击左上角头像，在［好友］页面下找到【我的电脑】，点击进入会话界面；点击【下载】，下载数据；点击数据，点击【收藏当前数据】，选择存放目录，点击【确定】，可将该关联点保存到手机端的收藏夹中。

      1.2. 设置系统坐标系

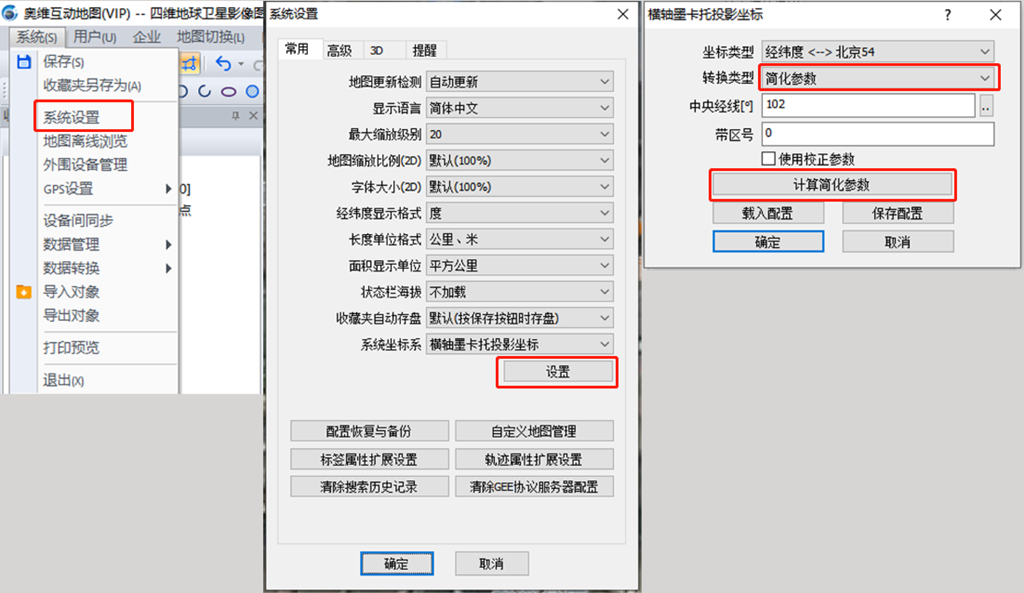

      在奥维PC端中，点击［系统］菜单，点击【系统设置】，进入［系统设置］窗口；在［常用］选项卡中，点击【系统坐标系】下拉框，选择【横轴墨卡托投影坐标】，点击【设置】按钮，进入［横轴墨卡托投影坐标］设置窗口。用户即可设置需要的坐标系。


      坐标类型：使用简化参数，不需要设置坐标类型。

      转换类型：选择【简化参数】。

      其他参数也不需要设置，系统会自动计算。

      点击【计算简化参数】，进入［计算简化参数］窗口。

      ☆若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标，直接填写经纬度坐标和目标平面坐标（CAD坐标）。另外，若用户的经纬度坐标为GCJ-02坐标（中国GCJ-02经纬度），需要勾选【GCJ-02坐标】；如果为CGCS2000地理坐标，那么不需要勾选【GCJ-02坐标】。

      15

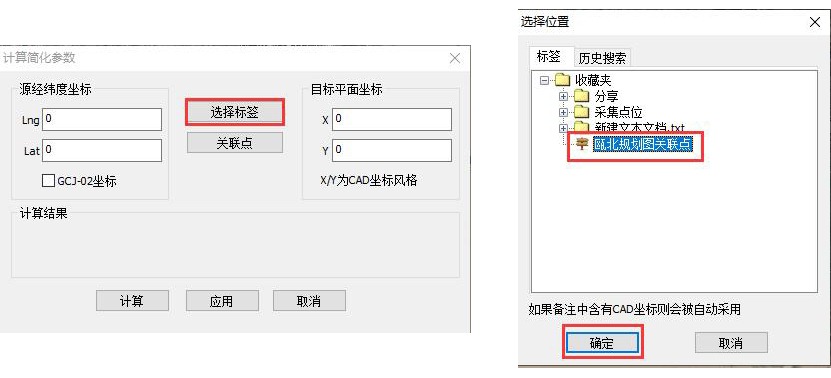

      ☆若用户想通过关联点计算简化参数，且关联点保存在收藏夹中，那么点击【选择标签】，选择关联点标签，点击【确定】，系统会自动获取源经纬度坐标和目标平面坐标。

      14

      ☆若用户已将关联点保存在了［关联点管理］中，那么可点击【关联点】，勾选关联点，点击【确定】，系统会自动获取源经纬度坐标和目标平面坐标。

      29

      填写好源经纬度坐标和目标平面坐标后，点击【计算】，即可计算出简化参数。

      对于简化参数，用户不必关注计算出来的坐标类型、中央经线、△Y以及带区号，这些参数是系统自动按照最小误差确定的，没有实际意义。

      点击【应用】，系统自动填写参数，点击【确定】，即可完成坐标系的设置。

      30

      1.3. 导入CAD文件

      在奥维中，点击［系统］→【导入对象】，选择DXF/DWG文件，点击【打开】。

      3_thumb-9副本

      进入［读取dxf文件］窗口，您可以通过勾选CAD选项下的合并连续线段、合并相邻等距直线选项，来减少数据存储空间、提高渲染效率。不勾选CAD选项即默认对CAD文件不做任何修改。

      20221010104716

      导入到简易CAD：将CAD文件在奥维简易CAD绘制窗口打开，在简易CAD绘制窗口可以进行预览、数据修改等操作。关于简易CAD绘制的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。
      导入到地图：将CAD文件直接导入到地图。
      这里我们以一个不需要进行修改或者预览的CAD文件为例，直接点击导入到地图。
      进入［坐标转换］窗口，由于之前我们已经设置好了系统坐标系，因此这里我们可以直接点击【使用系统设置】，点击【开始解析】，系统解析文件；点击【导入】，系统执行导入。

      7777

      导入完成后，数据会显示在地图上，保存在收藏夹中。

      111

      说明：若导入CAD文件后，收藏夹保存的数据超过了当前会员等级收藏限制，那么所有数据都不会显示在地图上。奥维会员等级与收藏限制如下：

      会员等级 免费 VIP SVIP
      收藏限制（个） 1000 2万 100万

      备注：一个标签、一条轨迹（线）、一个图形均称之为一个奥维对象

      在电脑端导入CAD文件后，可发送到手机端使用，具体操作步骤如下：

      电脑端操作：登录账户后，在［好友列表］下找到【我的手机】，双击，点击【收藏夹】，勾选需要发送到手机端的数据，点击【确定】，点击【发送】，即可。

      手机端操作：与电脑登录同一个账户，电脑端发送数据后，手机端会立马收到。点击左上角头像，在［好友］页面下找到【我的电脑】，点击进入会话界面；点击【下载】，下载数据；点击数据，点击【收藏当前数据】，选择存放目录，点击【确定】，可将这些数据保存到手机端的收藏夹中。

      2. 手机端导入CAD文件

      直接使用手机导入CAD文件，若文件不在手机上，您需要先将CAD文件传输到手机上，参考使用帮助文档《如何使用奥维点对点传输文件（或文件夹）》。

      在手机上导入CAD文件的具体操作步骤如下：

      2.1. 创建关联标签

      若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标，或者已经创建好了关联标签，那么不需要再创建关联标签，可忽略此步骤。

      在手机上使用CAD图纸查看工具打开CAD文件，在图纸中找到一个特征明显的点，如交叉路口，地物拐角，这样便于用户在地图上准确的找到具体位置。如下图所示，箭头所指的道路交叉点。

      获取到该点的平面坐标。

      3

      然后在奥维中找到对应的点，在该点处创建标签，将该点的CAD坐标填写在备注栏目下面（只需要填写X和Y，不需要高程），输入名称，点击【保存】，保存到收藏夹。这样，就创建好了关联标签。


      2.2. 设置系统坐标系

      在手机端主界面，点击【更多】→【设置】→【坐标系】。


      选择【横轴墨卡托投影坐标】，点击设置，进入［横轴墨卡托投影坐标］页面。

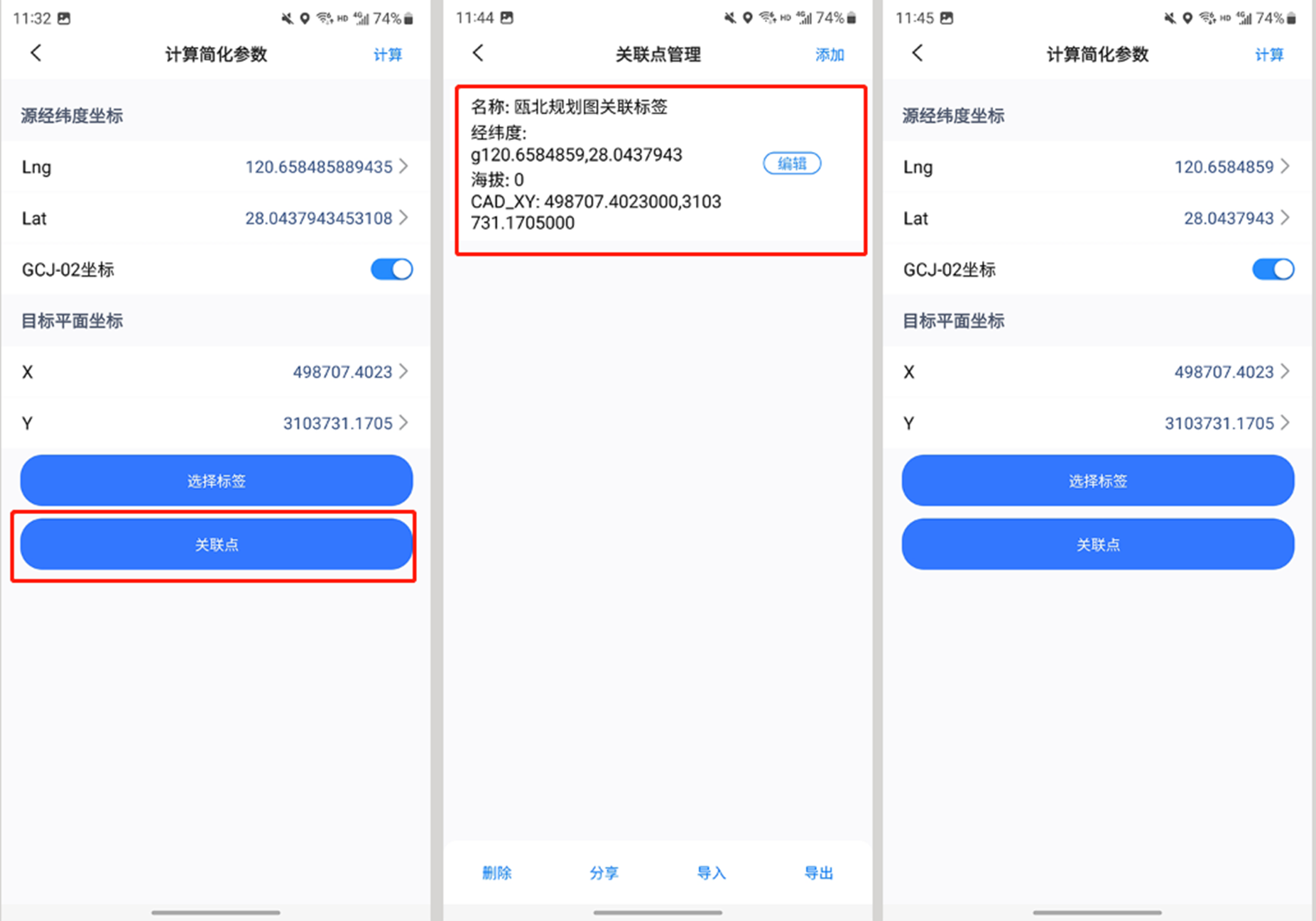

      ☆若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标，直接填写经纬度坐标和目标平面坐标（CAD坐标）。另外，若用户的经纬度坐标为GCJ-02坐标（中国GCJ-02经纬度），需要开启【GCJ-02坐标】；如果为CGCS2000地理坐标，那么不需要开启【GCJ-02坐标】。

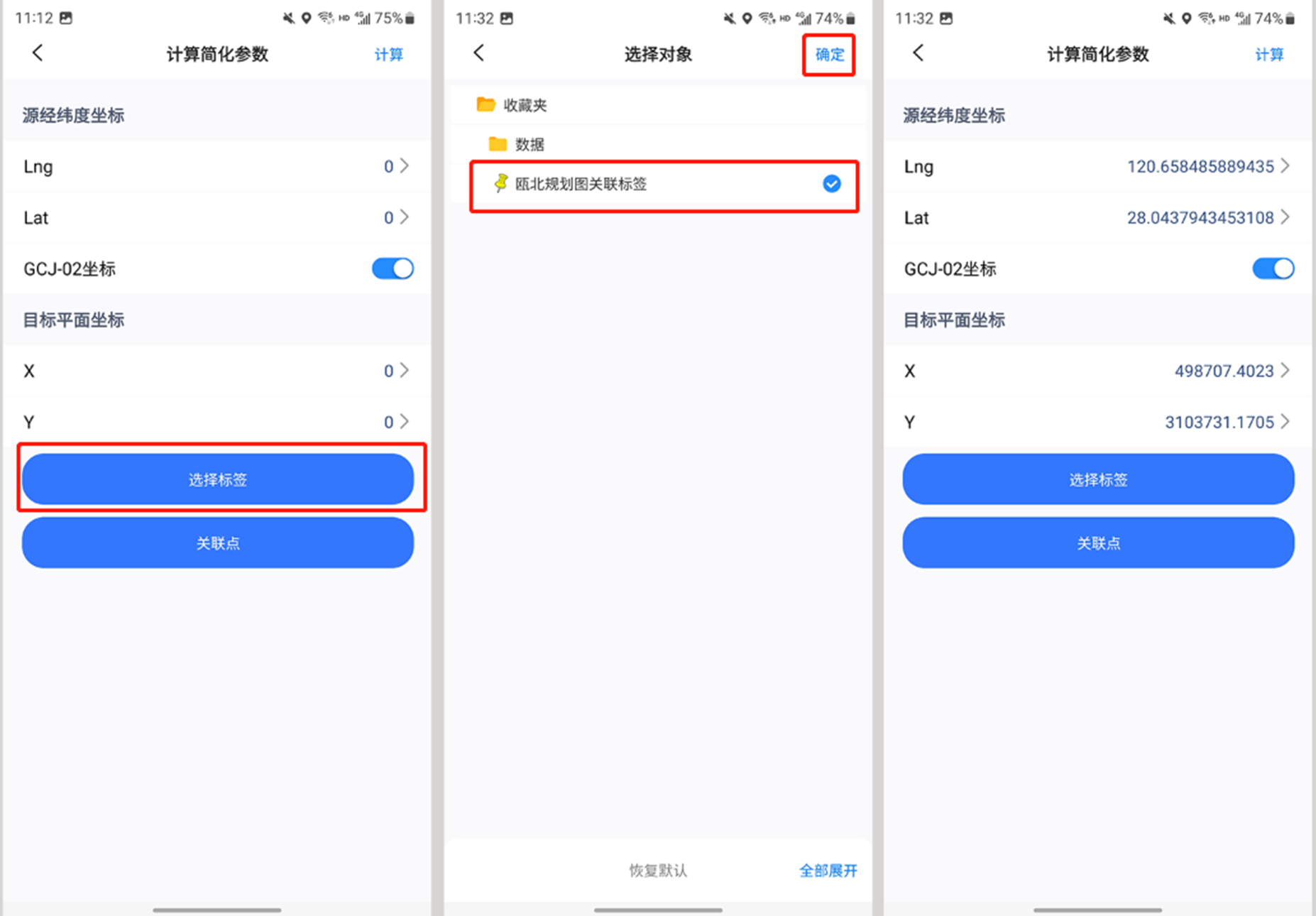

      ☆若用户想通过关联点计算简化参数，且关联点保存在收藏夹中，那么点击【选择标签】，选择关联点标签，点击【确定】，系统会自动获取源经纬度坐标和目标平面坐标。


      ☆若用户已将关联点保存在了［关联点管理］中，那么可点击【关联点】，勾选关联点，点击【确定】，系统会自动获取源经纬度坐标和目标平面坐标。


      填写好源经纬度坐标和目标平面坐标后，点击【计算】，即可计算出简化参数。

      对于简化参数，用户不必关注计算出来的坐标类型、中央经线、△Y以及带区号，这些参数是系统自动按照最小误差确定的，没有实际意义。

      点击【应用】，系统自动填写参数，点击【保存】，即可完成坐标系的设置。


      2.3. 导入CAD文件

      在奥维手机端，点击【收藏】→【菜单】→【导入导出】→【从文件导入】。


      系统自动打开奥维根目录，选择CAD文件。如果用户没有将CAD文件保存在奥维根目录下面，那么就点击SD卡，找到保存CAD文件的目录。

      使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。

      QQ根目录：tencent/QQfile_recv

      微信根目录：tencent/MicroMsg/Download

      找到后，点击文件，弹出［读取dxf文件］页面。
      在［读取dxf文件］窗口，您可以通过勾选CAD选项下的合并连续线段、合并相邻等距直线选项，来减少数据存储空间、提高渲染效率。不勾选CAD选项即默认对CAD文件不做任何修改。


      导入到简易CAD：将CAD文件在奥维简易CAD绘制窗口打开，在简易CAD绘制窗口可以进行预览、数据修改等操作。关于简易CAD绘制的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。
      导入到地图：将CAD文件直接导入到地图。
      这里我们以一个不需要进行修改或者预览的CAD文件为例，直接点击导入到地图。
      进入［CAD坐标设置］窗口,由于之前我们已经设置好了系统坐标系，因此这里我们可以直接点击【使用系统坐标系】，点击【开始解析】，系统解析文件；解析完成后，点击【导入】。


      点击【确定】，系统执行导入文件；导入完成后，数据会保存在收藏夹中，显示在地图上。


      若导入后，数据存在偏移，请参考使用帮助文档《如何处理导入CAD文件产生的偏移》予以校正。

      如何将标签的坐标、海拔等属性导出到TXT文本中

      更新 阅读 43,021 次

      在奥维互动地图中，用户可将标签的名称、坐标、海拔、备注等属性导出到TXT文本。其中坐标包括GCJ-02地理坐标、CGCS2000地理坐标以及北京54、西安80、CGCS2000等平面坐标。

      特别说明：仅VIP和SVIP支持该功能。

      1. 电脑端导出标签对象

      1.1.批量获取标签海拔

      如果不需要导出海拔，请忽略。

      A.点击［系统］→【数据转换】→【获取标签海拔】→【添加标签】；

      B.勾选标签，点击【确定】→【获取海拔】→【确定】，即可。

      1.2. 导出经纬度坐标

      （1）添加地图对象

      点击［系统］菜单，点击【导出对象】按钮，点击【设置对象】按钮，批量勾选需要导出的对象，点击【确定】按钮。

      1

      （2）设置导出格式及属性

      ①导出CGCS2000地理坐标

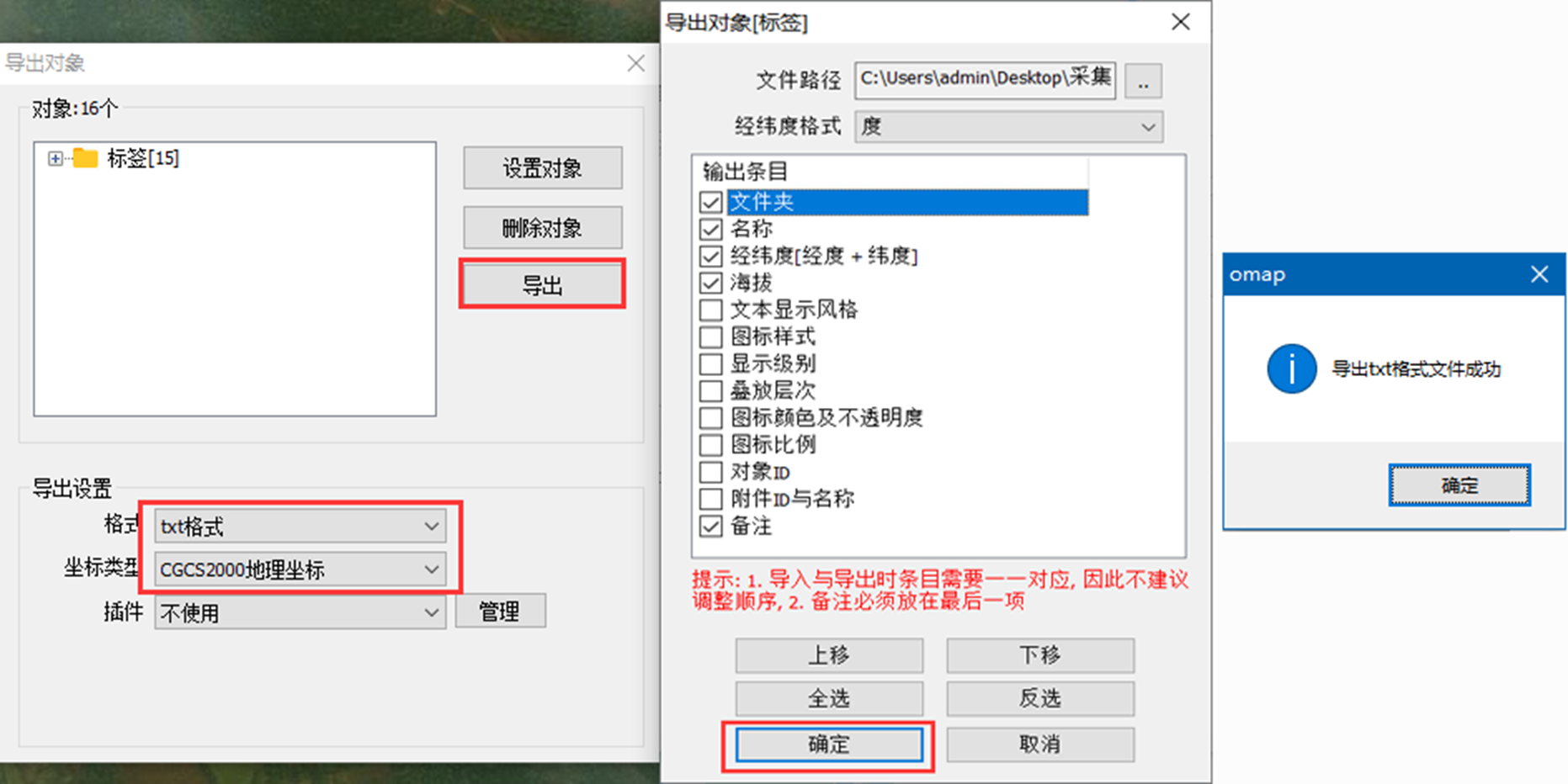

      添加完需要导出的对象后，点击【格式】下拉框，选择txt格式。

      坐标类型：选择CGCS2000地理坐标。

      点击【导出】按钮，设置文件路径以及输出属性等。

      经纬度格式：用户可以选择【度】【度分】或者【度分秒】，我们这里选择【度】。

      输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、经纬度、海拔、备注为例。

      在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。

      点击【确定】按钮，执行导出。完成后，提示“导出txt格式文件成功”。

      2

      未标题-1(8)

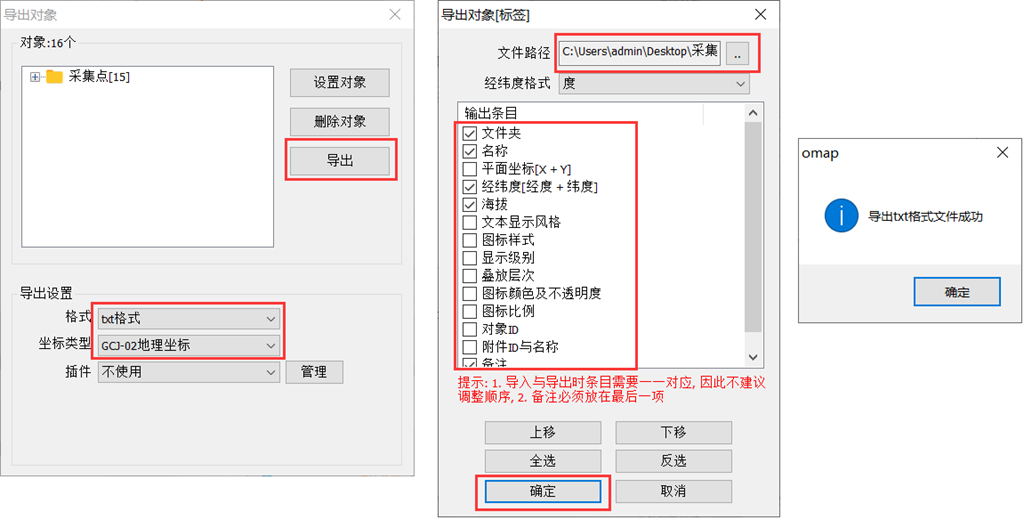

      ②导出GCJ-02地理坐标

      添加完需要导出的对象后，点击【格式】下拉框，选择txt格式。

      坐标类型：选择GCJ-02地理坐标。

      点击【导出】按钮，设置文件路径以及输出属性等。

      经纬度格式：用户可以选择【度】【度分】或者【度分秒】，我们这里选择【度】。

      输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、经纬度、海拔、备注为例。

      在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。

      点击【确定】按钮，执行导出。完成后，提示“导出txt格式文件成功”。

      未标题-1(13)

      未标题-2(7)

      1.3. 导出平面坐标

      要导出标签的北京54、西安80或者CGCS2000坐标，必须先将系统坐标系设置成相对应的坐标系。即如果要导出CGCS2000坐标，那么就将奥维的系统坐标系设置成CGCS2000坐标系。

      1.3.1. 设置系统坐标系

      在奥维互动地图PC端中，点击［系统］菜单，点击【系统设置】，进入［系统设置］窗口；在［常用］选项卡中，点击【系统坐标系】下拉框，选择【横轴墨卡托投影坐标】，点击【设置】按钮，进入［横轴墨卡托投影坐标］设置窗口。用户即可设置需要的坐标系。

      3

      ①坐标类型：用户可根据实际需要选择【经纬度<——>北京54】【经纬度<——>西安80】【经纬度<——> CGCS2000】【经纬度<——> UTM】或者【经纬度<——> 自定义】，本文以CGCS2000为例。

      ②转换参数：包括七参数、三参数、四参数、全参数、固定参数和简化参数，用户可根据现有参数情况选择，当坐标类型选择【经纬度<——> UTM】无该项设置。本文以七参数和固定参数为例。

      若用户需要导出分带投影的坐标，应选择固定参数。

      ★若用户需要含有带号的坐标，那么应选择含有带号的参数。

      例如：CGCS2000_3_Degree_GK_Zone_38

      3度分带法的CGCS2000坐标系，带号为38（中央经线3*38=114），横坐标前加带号38

      坐标值示例：38745763.059 4247943.247，该坐标x为8位数，前两位38位带号。

      ★若用户需要不含带号的坐标，那么应选择带有中央经线的参数。

      例如：CGCS2000_3_Degree_GK_CM_117E

      3度分带法的CGCS2000坐标系，中央经线为东经117°，横坐标前不加带号

      坐标值示例：483430.300 4244220.223。

      是选择3°分带的坐标参数还是6°分带的坐标参数，请根据实际需要确定。

      4

      ③参数模式：七参数，需要设置【参数模式】，保持默认设置即可。

      设置完坐标参数后，点击【确定】按钮，点击【确定】按钮，保存设置。

      1.3.2. 导出平面坐标及海拔

      系统坐标系设置完成后，即可将标签的平面坐标导出。

      （1）添加地图对象

      点击［系统］菜单，点击【导出对象】按钮，点击【设置对象】按钮，批量勾选需要导出的对象，点击【确定】按钮。

      5

      （2）设置导出格式及属性

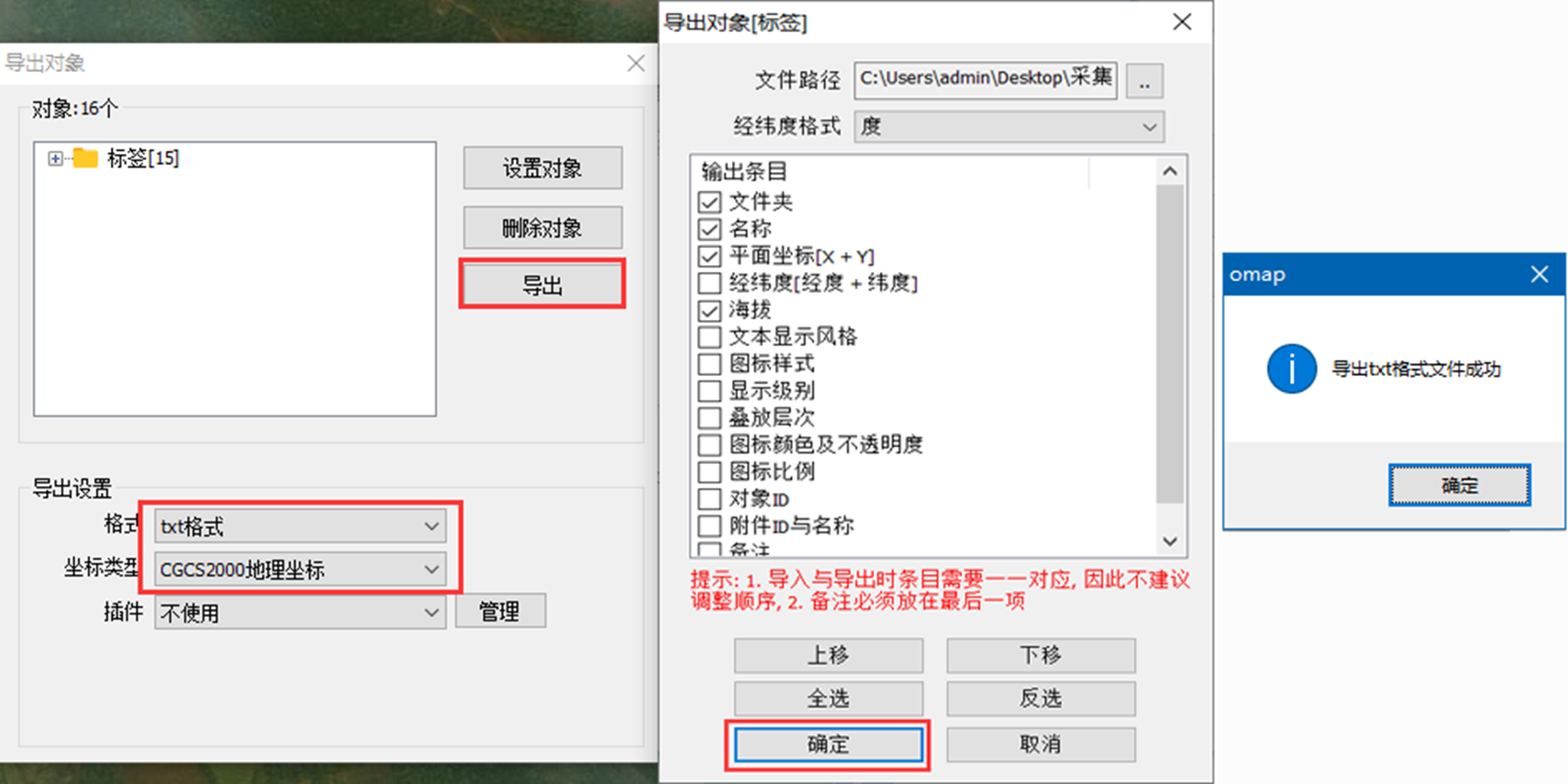

      添加完需要导出的对象后，点击【格式】下拉框，选择txt格式；点击【导出】按钮，设置文件路径以及输出属性等。

      仅导出平面坐标的话，经纬度格式不需要设置。

      输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、平面坐标、海拔、备注为例。

      在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。如下图所示。

      点击【确定】按钮，执行导出。完成后，提示“导出txt格式文件成功”。

      6

      7

      2. 手机端导出标签对象

      2.1.批量获取标签海拔

      如果不需要导出海拔，请忽略。

      A.在手机端主界面，点击［更多］→【数据转换】→【获取标签海拔】→【添加标签】；

      未标题-1

      B.勾选标签，点击【确定】→【获取海拔】→【确定】，即可。

      未标题-1

      2.2. 导出经纬度坐标

      （1）导出对象

      在手机端主界面，点击【收藏】，点击【菜单】，点击【导入导出】，点击【导出对象】，进入［选择对象］页面。

      7

      （2）导出CGCS2000地理坐标

      ①设置文件类型及选择标签

      勾选需要导出的数据，点击【确定】，【确定】。

      文件类型：选择txt文件。

      坐标类型：选择CGCS2000地理坐标。

      点击【保存到文件】，设置路径（默认为奥维根目录，安卓手机可以点击【设置】，修改路径），输入名称，点击【确定】。

      未标题-3(3)

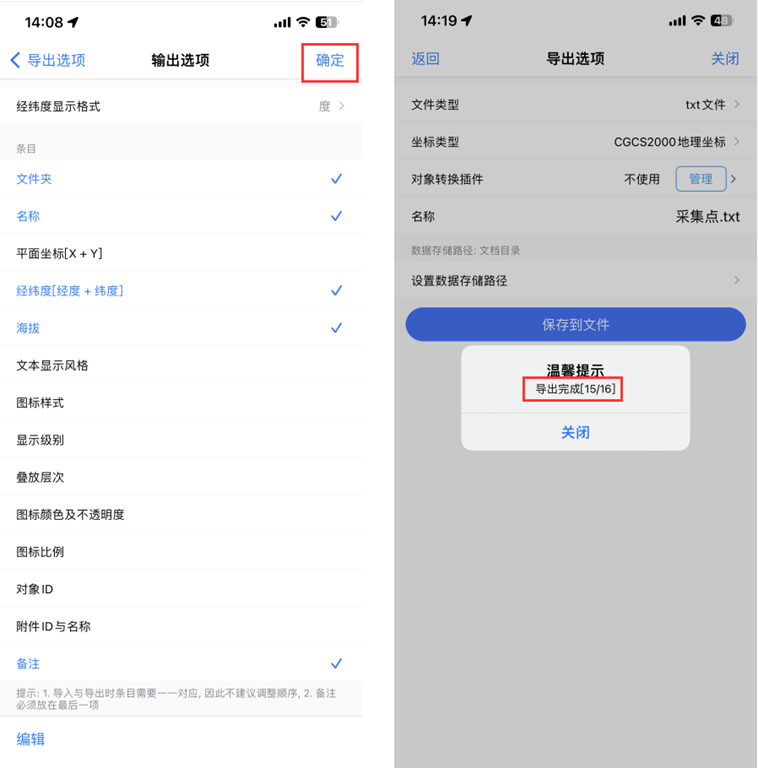

      ②设置输出属性

      经纬度显示格式：用户可以选择【度】【度分】或者【度分秒】，我们这里选择【度】。

      输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、经纬度、海拔、备注为例。

      在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。

      点击【确定】按钮，执行导出。完成后，提示“导出完成[15/16]”。

      [15/16]：两个数字不一样，是因为“16”包含了文件夹的数量，而“15”仅是标签的数据，所以导出结果是正常的。

      未标题-4(2)

      （3）导出GCJ-02地理坐标

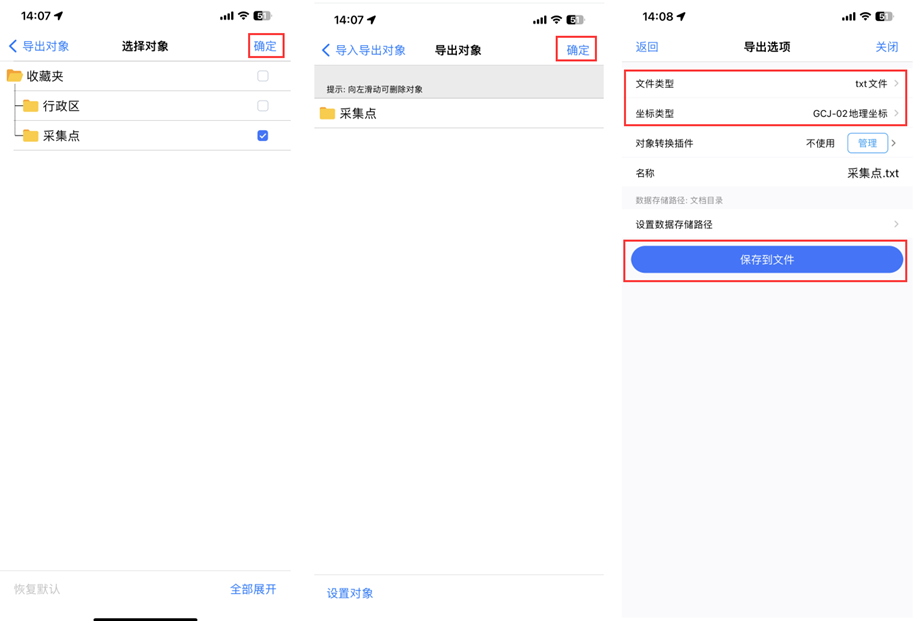

      ①设置文件类型及选择标签

      勾选需要导出的数据，点击【确定】，【确定】。

      文件类型：选择txt文件。

      坐标类型：选择GCJ-02地理坐标。

      点击【保存到文件】，设置路径（默认为奥维根目录，安卓手机可以点击【设置】，修改路径），输入名称，点击【确定】。

      未标题-5(3)

      ②设置输出属性

      经纬度显示格式：用户可以选择【度】【度分】或者【度分秒】，我们这里选择【度】。

      输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、经纬度、海拔、备注为例。

      在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。

      点击【确定】按钮，执行导出。完成后，提示“导出完成[15/16]”。

      [15/16]：两个数字不一样，是因为“16”包含了文件夹的数量，而“15”仅是标签的数据，所以导出结果是正常的。

      未标题-6(2)

      2.3. 导出平面坐标

      要导出标签的北京54、西安80或者CGCS2000坐标，必须先将系统坐标系设置成相对应的坐标系。即如果要导出CGCS2000坐标，那么就将奥维的系统坐标系设置成CGCS2000坐标系。

      2.3.1. 设置系统坐标系

      在手机端主界面，点击【更多】，点击【设置】，点击【坐标系】，选择【横轴墨卡托投影坐标】，点击设置，进入［横轴墨卡托投影坐标］页面。

      10

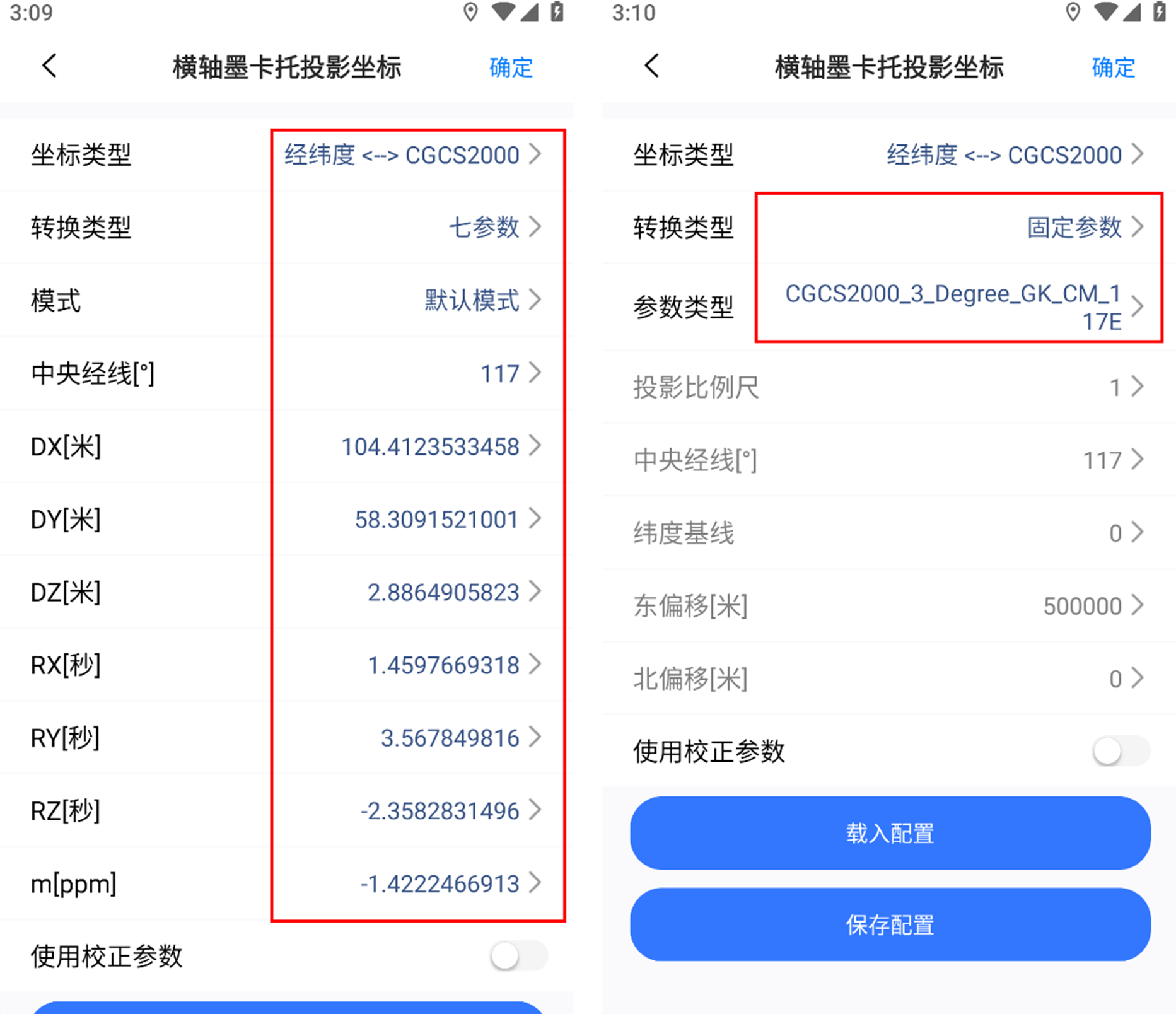

      关于参数的说明请参考本文《1.2.1设置系统坐标系》，这里不以赘述。七参数和固定参数的设置示例如下图所示。

      11

      2.3.2. 导出平面坐标及海拔

      设置完成系统坐标系后，即可将标签的平面坐标导出。

      再次执行本文《2.1.导出经纬度坐标》的步骤（1）和步骤（2），这里不以赘述。

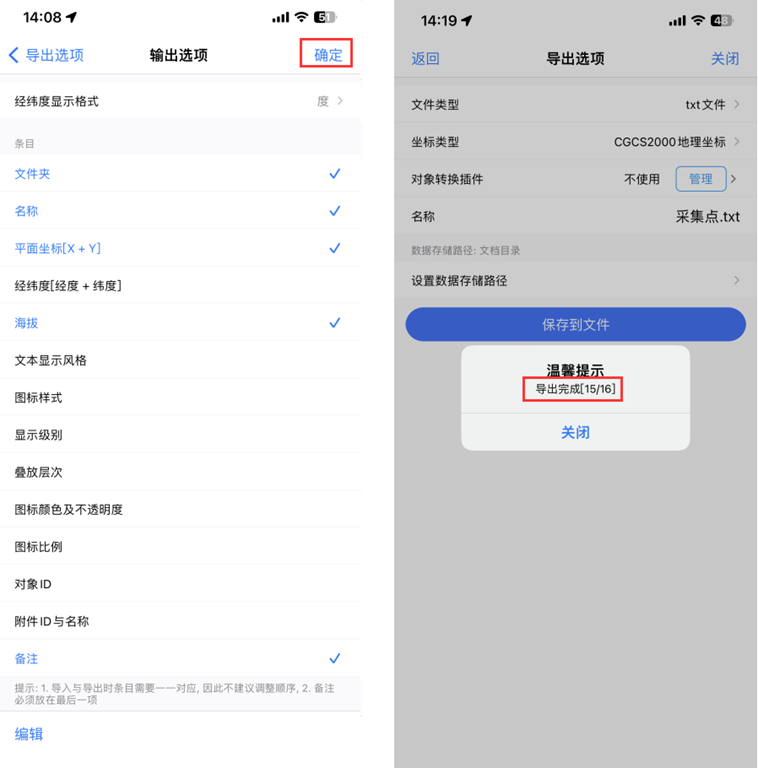

      在［输出选项］页面，对输出条目进行设置。仅导出平面坐标的话，经纬度显示格式不需要设置。

      输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、平面坐标、海拔、备注为例。

      在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。

      点击【确定】按钮，执行导出。完成后，提示“导出完成[15/16]”。

      [15/16]：两个数字不一样，是因为“16”包含了文件夹的数量，而“15”仅是标签的数据，所以导出结果是正常的。

      安卓手机奥维根目录：Android/data/com.ovital.ovitalMap/files/omap

      未标题-7(1)

      如何将TXT文本中的经纬度坐标点及海拔导入到奥维中

      更新 阅读 90,717 次

      在奥维互动地图中，用户可导入TXT文本中的经纬度坐标及海拔数据，生成标签。支持导入的经纬度坐标包括CGCS2000地理坐标、GCJ-02坐标（中国GCJ-02经纬度）和BD-09坐标（百度坐标）。具体操作步骤如下：

      （1）按照奥维格式要求对TXT坐标文件进行编辑。

      （2）在奥维电脑端或者手机端导入TXT坐标文件。

      1. 电脑端导入TXT坐标文件

      1.1. 属性格式说明

      要将txt中的经纬度坐标数据导入到奥维中来，其字段排列顺序必须按照奥维规定的格式进行设置。奥维txt格式数据模板如下：

      ☆说明：

      （1）以下属性字段，至少要有经度和纬度，否则无法导入。

      （2）每个属性间使用一个空格隔开。

      （3）备注可以为多个属性，即可以将数据中最后两个以上的属性字段导入为标签的备注。

      （4）经纬度格式可以为“度”“度分”或者“度分秒”。

      度：116.72135049 34.70805560 度分：116°43.281029' 34°42.483336'

      度分秒：116°43'16.8618" 34°42'29.0002"

      模板1：CGCS2000地理坐标

      image-20230906134352539

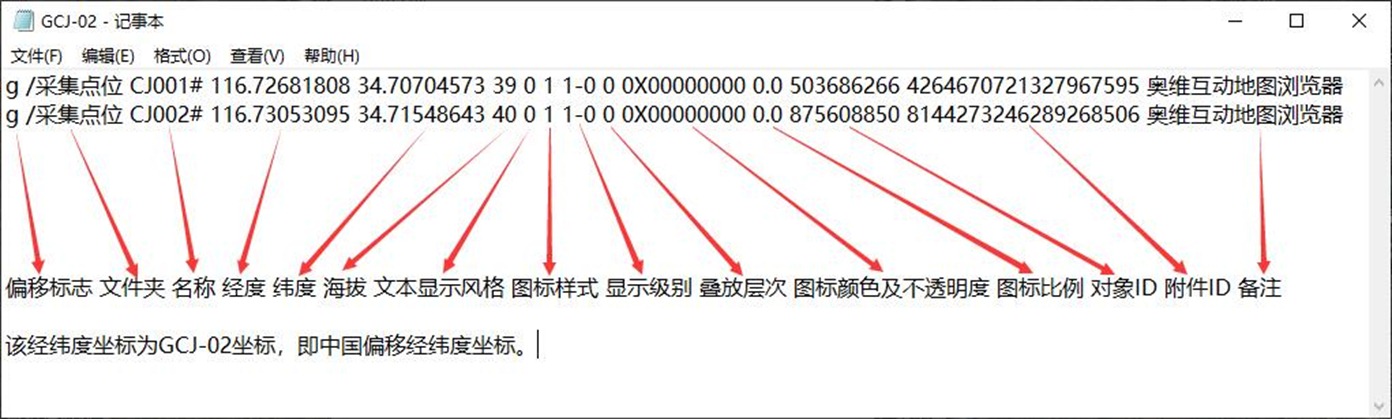

      模板2：GCJ -02坐标（GCJ-02经纬度）

      2

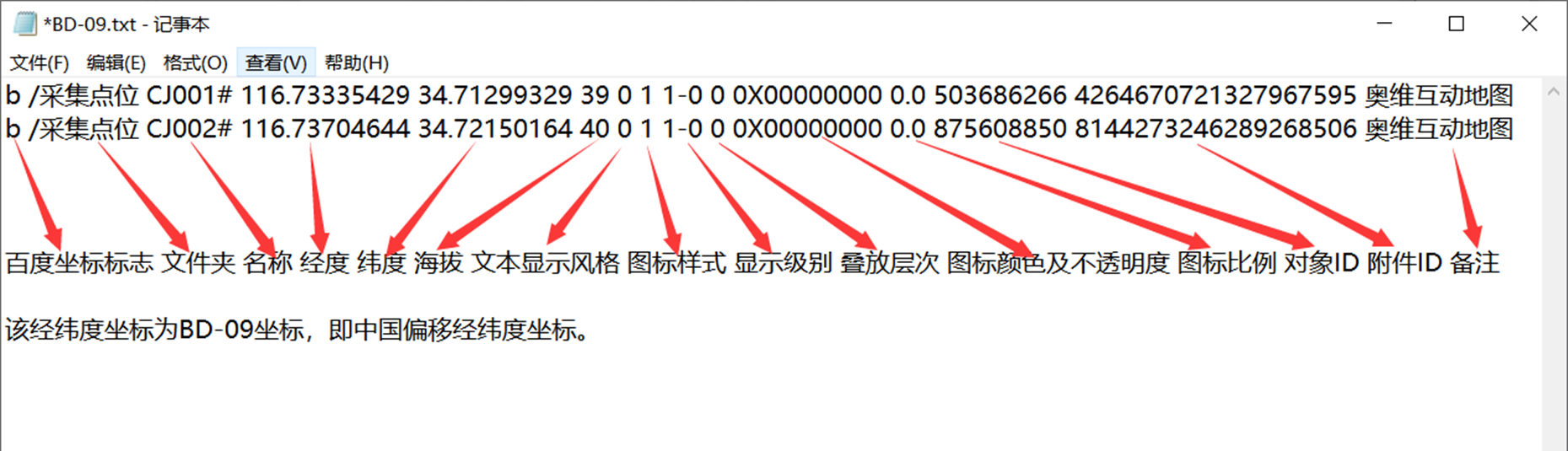

      模板3：BD -09坐标（百度坐标）

      未标题-1(6)

      若用户的数据仅有经度、纬度坐标值，那么直接导入即可。

      ☆说明：若为GCJ-02坐标，需要在第一列加上偏移标志“g”；若为BD-09坐标，需要在第一列加上百度坐标标志“b”。

      下面以CGCS2000地理坐标为例进行说明。

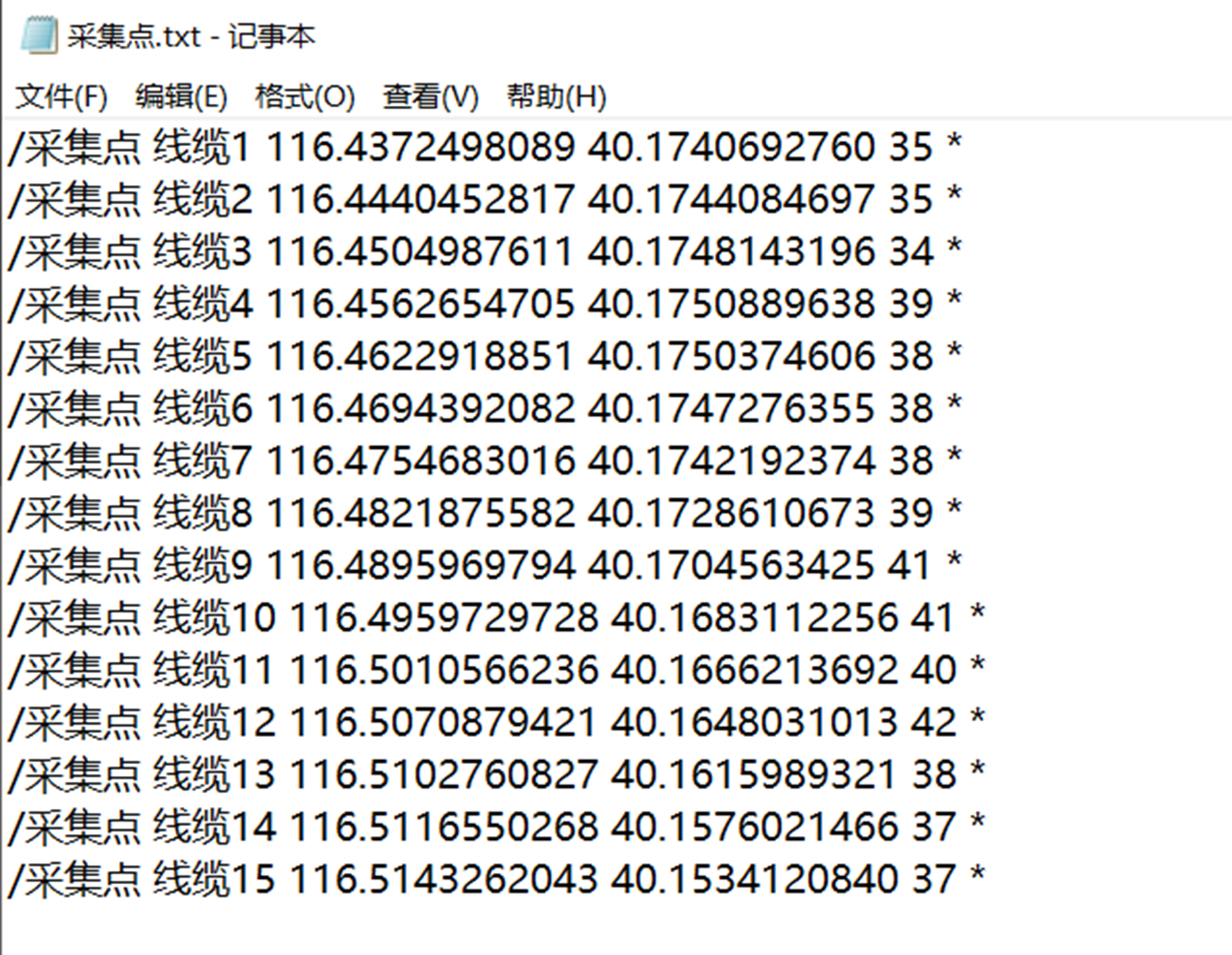

      若用户的文件还有海拔，也可一起导入到奥维中；若用户想将某属性显示在地图上，用于区别点位，那么可作为名称导入。如下图所示。

      该文件中含有四个属性，第一个属性可以作为名称，其他三个属性分别为经度、纬度和海拔。

      ☆说明：

      （1）经度、纬度这两个属性的先后关系不能修改，即经度在前、纬度在后，且应当排在一起（经度后面要紧跟纬度）。

      （2）其他属性的排列顺序可以改变，如可以为经度、纬度、名称、海拔；执行导入时，需要设置输入条目，输入条目的顺序必须和文件中属性的顺序保持一致。

      若用户的点位按某个属性进行了归类，那么可以将这个属性导入为文件夹，这样导入的数据会自动存放在不同的文件夹下。

      若没有这种归类的属性，用户也可以自己添加一个文件夹属性。

      不管是原有属性还是自己另外添加的属性，要作为文件夹导入，应在该属性前加上“/”符号，如下图所示。

      若除上述说明的属性外还有其他的属性，用户想将这些属性一起导入，那么可以将这些属性放在最后，作为备注信息导入到奥维。

      如下图所示，我们将这四个属性作为标签的备注导入。

      ☆说明：作为备注的属性一定要放在最后。

      编辑好文件后，即可导入到奥维中。

      1.2. 导入坐标点

      在奥维电脑端，点击［系统］菜单，点击【导入对象】，选择需要导入的文件，点击【打开】。

      1

      弹出［导入对象］窗口，勾选需要导入的属性条目。

      ☆说明：数据文件中有什么属性字段，就勾选什么；输入条目的顺序必须和数据文件中的属性字段顺序保持一致，如果不一致，应使用“上移”或者“下移”功能进行调整。

      我们的坐标文件中有文件夹、名称、经度、纬度、海拔以及三个备注属性，那么就勾选文件夹、名称、经纬度、海拔、备注。

      设置完成后，点击【确定】按钮，系统自动解析文件。

      2

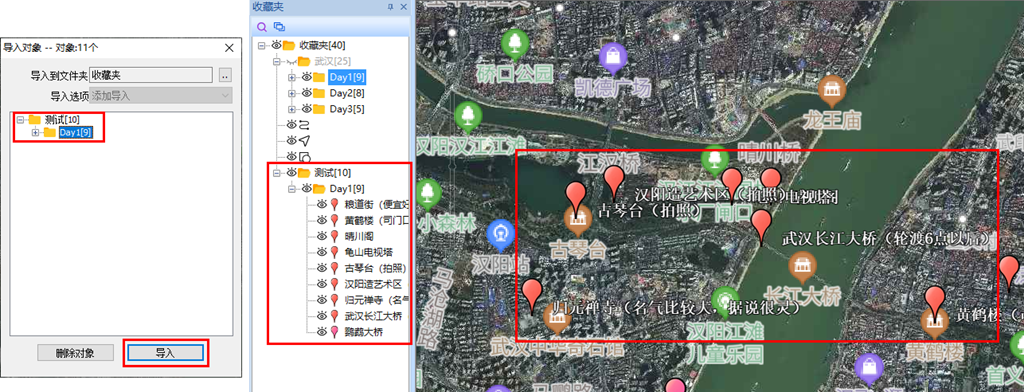

      点击【导入】按钮，执行导入文件。完成后，导入的坐标点会自动生成奥维标签对象，保存在收藏夹中，显示在地图上。

      可以看到，所有数据都是按设置好的文件夹保存在收藏夹中的，标签的名称会自动显示在地图上，文件中的最后三个属性都以备注的形式保存在标签中。

      3

      2. 电脑端标签同步到手机

      用户在电脑端导入数据后，可直接将数据发送到手机，不需要另外在手机端中执行导入TXT文件，如下：

      在［好友列表］下找到【我的手机】，双击，点击【收藏夹】，勾选需要传输到手机端的数据，点击【确定】；点击【发送】，即可。

      4

      发送后，在手机上登录账户，即可收到电脑端发送的数据。

      在手机端主界面，点击左上角20230203094723按钮，在［会话］页面下找到【我的电脑】这条信息，点击进入会话界面；点击【下载】，下载数据；

      6

      点击数据，点击【收藏当前对象】，选择存放目录，点击【确定】，可将数据保存到手机端的收藏夹中，同时数据会显示在地图上。

      7

      3. 手机端导入TXT坐标文件

      当然，除了在电脑端导入坐标文件，并将导入的数据发送到手机外，用户也可以直接在手机上导入TXT坐标文件。如果电脑在身边，建议用户直接使用电脑导入。

      ☆说明：

      （1）如果文件仅有坐标、海拔、名称等几个属性，且排列好了，可以在手机上导入；如果属性格式需要修改的地方较多，建议在电脑端修改并导入，然后再将导入的数据同步到手机或平板。

      （2）苹果手机或者平板：建议使用奥维Windows电脑端导入TXT文件，然后同步到手机或者平板。

      3.1. 属性格式说明

      不需要修改属性格式的TXT坐标文件，可以直接在手机上导入；若需要对属性格式进行大量的修改，建议使用电脑，手机操作不方便。

      属性格式说明请参考本文《1.1.属性格式说明》。

      ☆说明：在手机端导入的TXT文件，其属性应按照“文件夹、名称、经度、纬度、海拔……备注”这样顺序排列，不能对顺序进行更改。

      3.2. 导入坐标点

      在奥维手机端，点击【收藏】，点击【菜单】，点击【导入导出】，点击【从文件导入】。

      8

      系统自动打开奥维根目录，选择TXT文件。如果用户没有将TXT保存在奥维根目录下面，那么就点击SD卡，找到保存TXT文件的目录。

      使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。

      QQ根目录：tencent/QQfile_recv

      微信根目录：tencent/MicroMsg/Download

      找到后，点击文件，弹出［导入标签］页面，勾选需要导入的属性条目。

      ☆说明：数据文件中有什么属性字段，就勾选什么；我们的坐标文件中有文件夹、名称、经度、纬度、海拔以及三个备注属性，那么就勾选文件夹、名称、经纬度、海拔、备注。

      设置完成后，点击【确定】按钮，系统自动解析文件；解析完成后，进入［导入对象］页面，点击【导入】。

      9

      进入［导入选项］页面，点击【确定】，执行导入。导入完成后，数据会保存在收藏夹中，显示在地图上。

      10

      如何将TXT文本中的平面坐标点及海拔导入到奥维中

      更新 阅读 74,012 次

      在奥维中，用户可导入TXT文件的平面坐标点位，如北京五四、西安80、CGCS2000等平面坐标。具体操作步骤如下：

      （1）首先，在奥维中设置好坐标系，将系统坐标系设置为坐标文件相对应的坐标系。

      （2）其次，按照奥维格式要求对TXT坐标文件进行编辑。

      （3）最后，在奥维电脑端或者手机端导入TXT坐标文件。

      1. 电脑端导入TXT坐标文件

      1.1. 设置系统坐标系

      在导入之前，用户应将奥维的系统坐标系设置为相对应的平面坐标系，否则无法导入到正确的位置上。

      在奥维互动地图PC版客户端中，点击［系统］菜单，点击【系统设置】，在［常用］选项卡中，点击【系统坐标系】下拉框，选择【横轴墨卡托投影坐标】，点击【设置】按钮，进入［横轴墨卡托投影坐标］设置窗口。用户即可设置需要的坐标系。

      1

      （1）坐标类型：用户可根据实际需要选择【经纬度<——>北京54】【经纬度<——>西安80】【经纬度<——> CGCS2000】【经纬度<——> UTM】或者【经纬度<——> 自定义】，本文以CGCS2000为例。

      （2）转换参数：包括七参数、三参数、四参数、全参数、固定参数和简化参数，用户可根据现有参数情况选择，当坐标类型选择【经纬度<——> UTM】无该项设置。本文以七参数和固定参数为例。

      若用户的坐标有以下特征，应选择固定参数。

      ①平面坐标带有分带号（3°分带和6°分带的带号），某坐标值中有8位数（前2位数为带号），则根据带号选择参数。

      例如：38745763.059 4247943.247，该坐标x为8位数，前两位38位带号。有的坐标可能y值为8位。

      该坐标系的参数为：CGCS2000_3_Degree_GK_Zone_38

      根据如下带号范围可判断是6度分带还是3度分带。

      我国3度分带带号范围：25至45；

      我国6度分带带号范围：13至23。

      ②某坐标值为6位，东偏移为500000米，则根据中央经线选择参数。

      例如：483430.300 4244220.223，已知中央经线为117E。

      该坐标系的参数为：CGCS2000_3_Degree_GK_CM_117E

      40

      （3）参数模式：七参数，需要设置【参数模式】，保持默认设置即可。

      设置完坐标参数后，点击【确定】按钮，点击【确定】按钮，保存设置。

      1.2. 属性格式说明

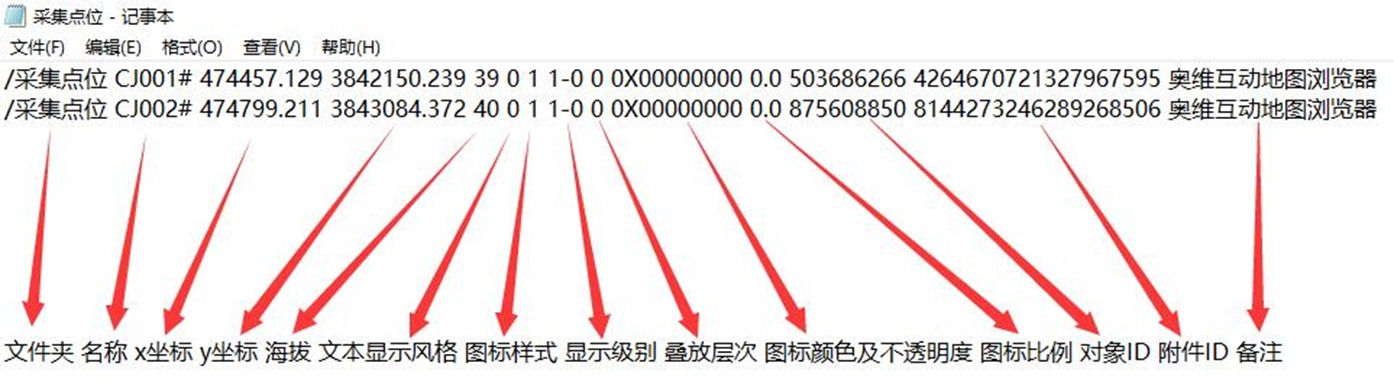

      要将TXT文本中的坐标数据导入到奥维中来，其字段排列顺序必须按照奥维规定的格式进行设置。奥维TXT格式数据模板如下：

      ☆说明：

      （1）以下字段，至少要有x坐标和y坐标，否则无法导入。

      （2）每个属性间使用一个空格隔开。

      （3）备注可以为多个属性，即可以将数据中最后两个以上的属性字段导入为标签的备注。

      1

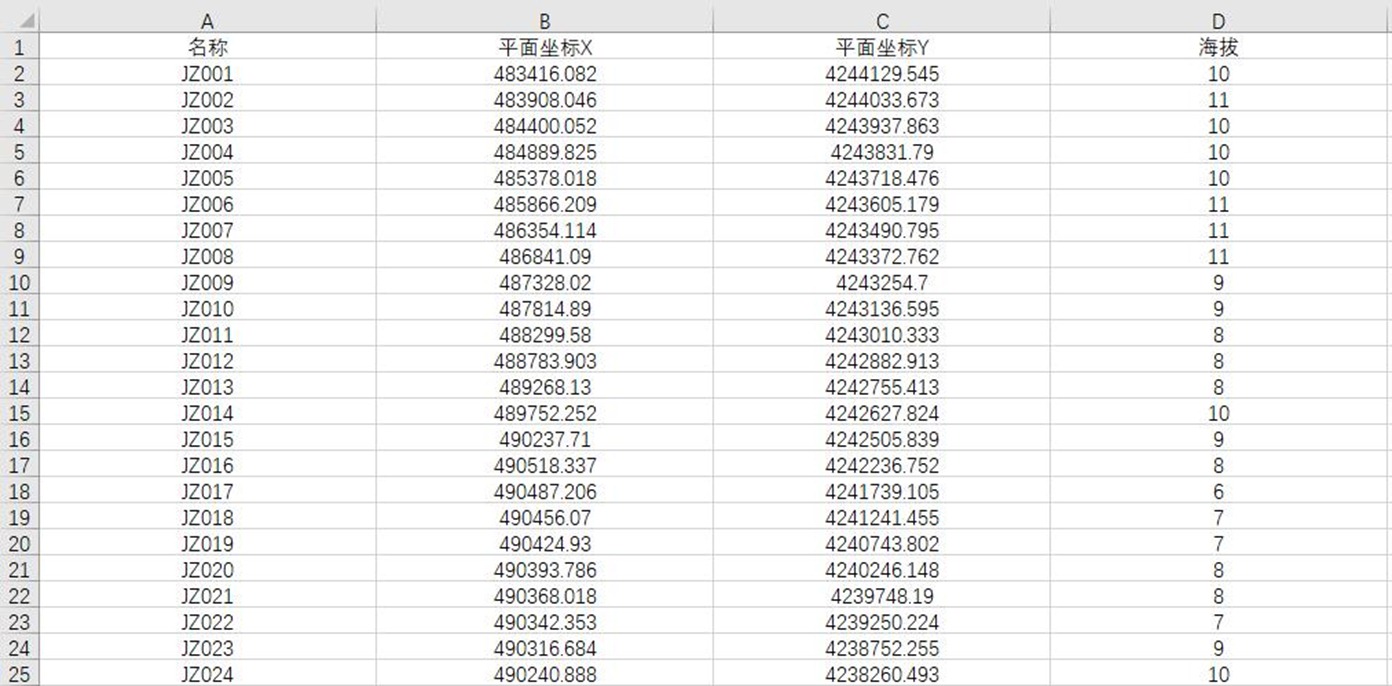

      若用户的数据仅有x坐标和y坐标，那么设置好坐标系后直接导入即可。

      2

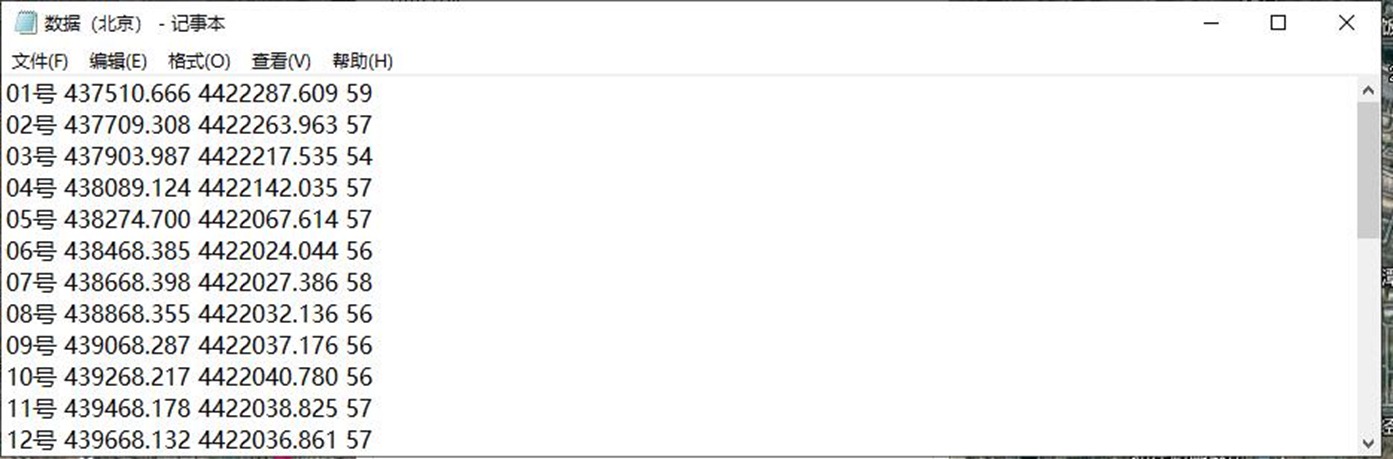

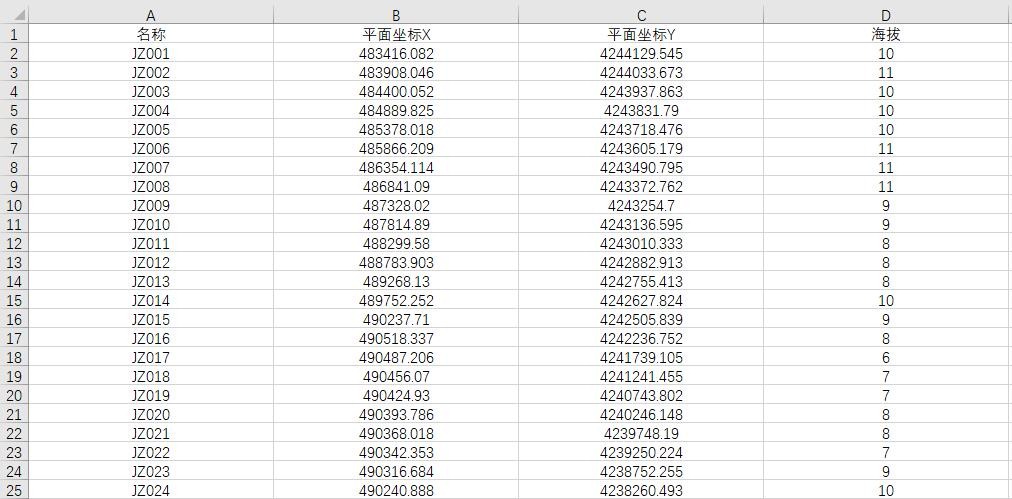

      若用户的文件还有海拔，也可一起导入到奥维中；若用户想将某属性显示在地图上，用于区别点位，那么可作为名称导入。如下图所示。

      该文件中含有四个属性，第一个属性可以作为名称，其他三个属性分别为x坐标、y坐标和海拔。

      3

      ☆说明：

      （1）x坐标和y坐标这两个属性的先后关系不能修改，即x在前、y在后，且应当排在一起（x坐标后面要紧跟y坐标）。

      （2）其他属性的排列顺序可以改变，如可以为x坐标、y坐标、名称、海拔；执行导入时，需要设置输入条目，输入条目的顺序必须和文件中属性的顺序保持一致。

      若用户的点位按某个属性进行了归类，那么可以将这个属性导入为文件夹，这样导入的数据会自动存放在不同的文件夹下。

      若没有这种归类的属性，用户也可以自己添加一个文件夹属性。

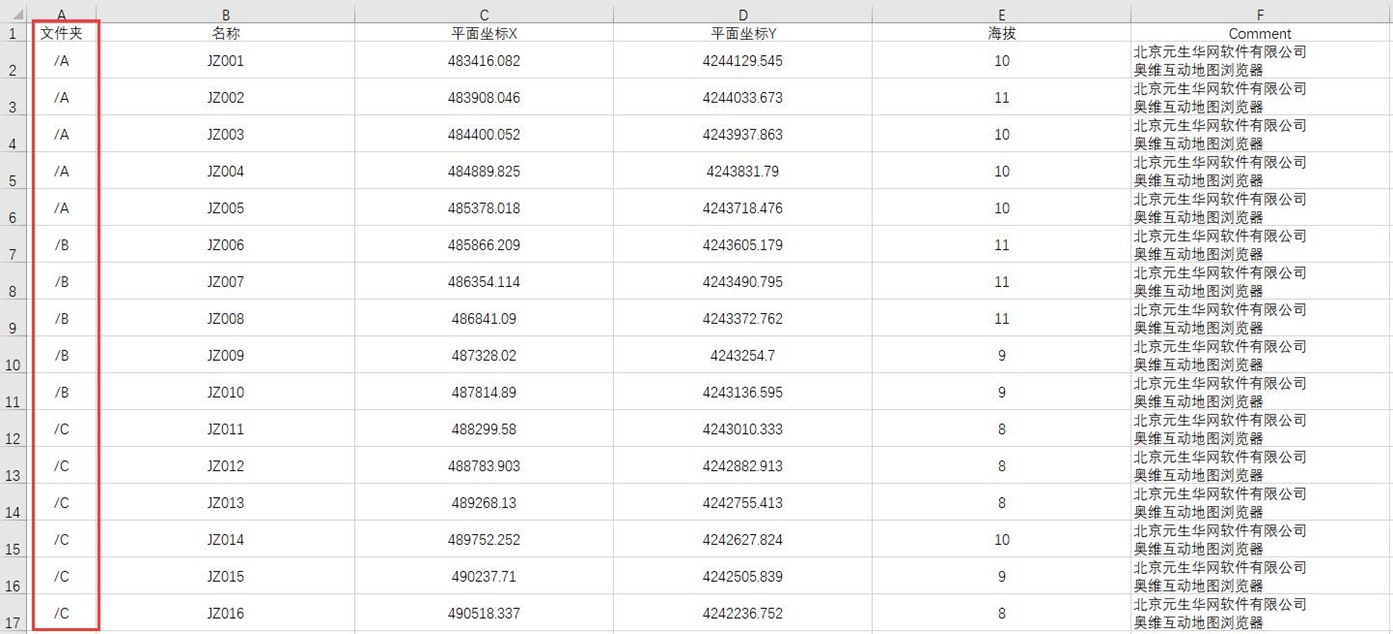

      不管是原有属性还是自己另外添加的属性，要作为文件夹导入，应在该属性前加上“/”符号，如下图所示。

      4

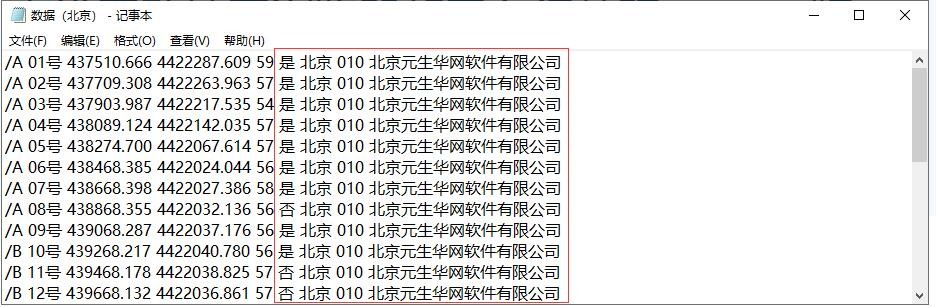

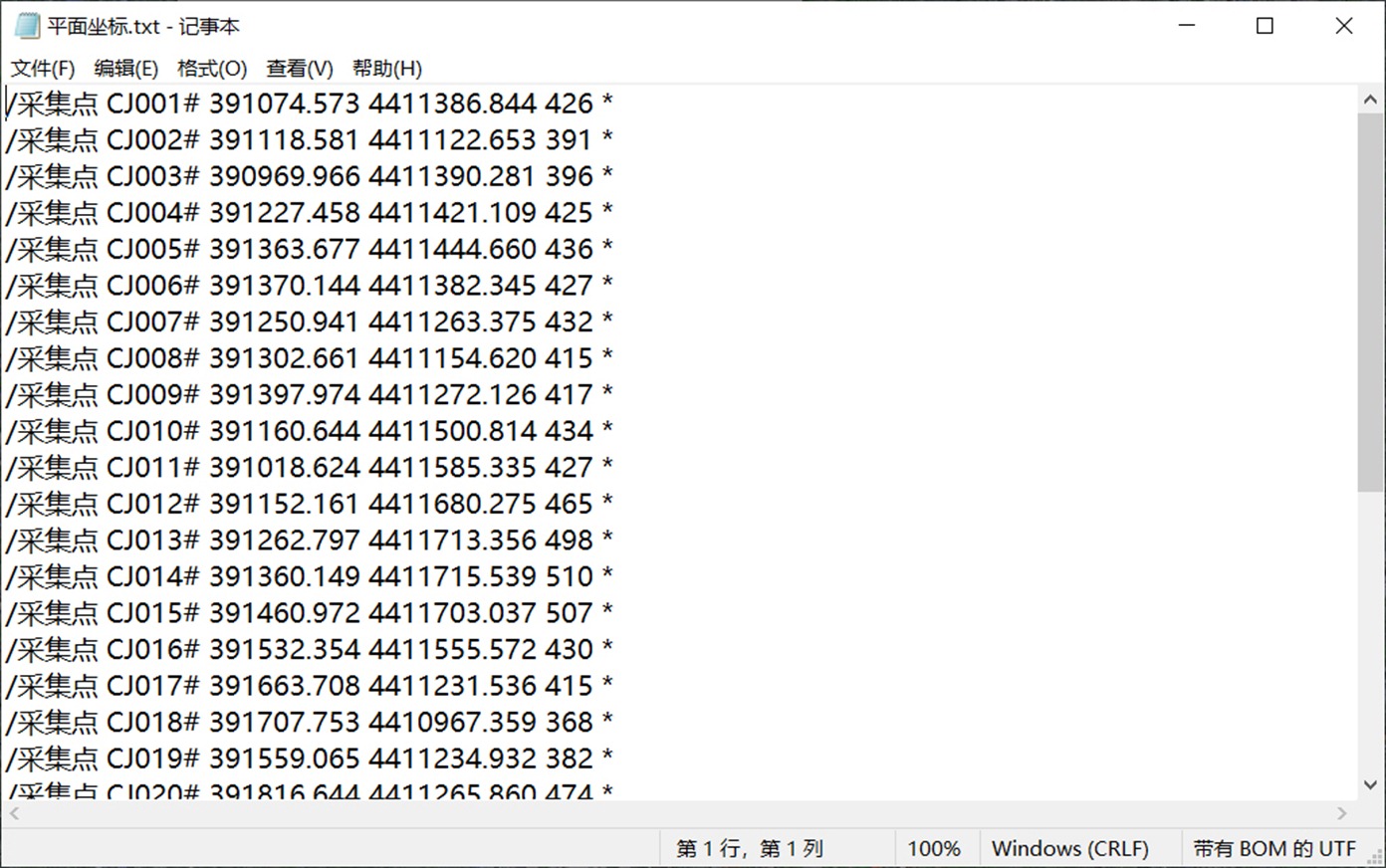

      若除上述说明的属性外还有其他的属性，用户想将这些属性一起导入，那么可以将这些属性放在最后，作为备注信息导入到奥维。

      如下图所示，我们将这四个属性作为标签的备注导入。

      ☆说明：作为备注的属性一定要放在最后。

      5

      ☆说明：在奥维中x坐标是6位或者8位，y坐标为7位；如果用户的坐标x为7位，y为6位或者8位，请调换一下两列的顺序。

      编辑好文件后，即可导入到奥维中。

      1.3. 导入坐标点

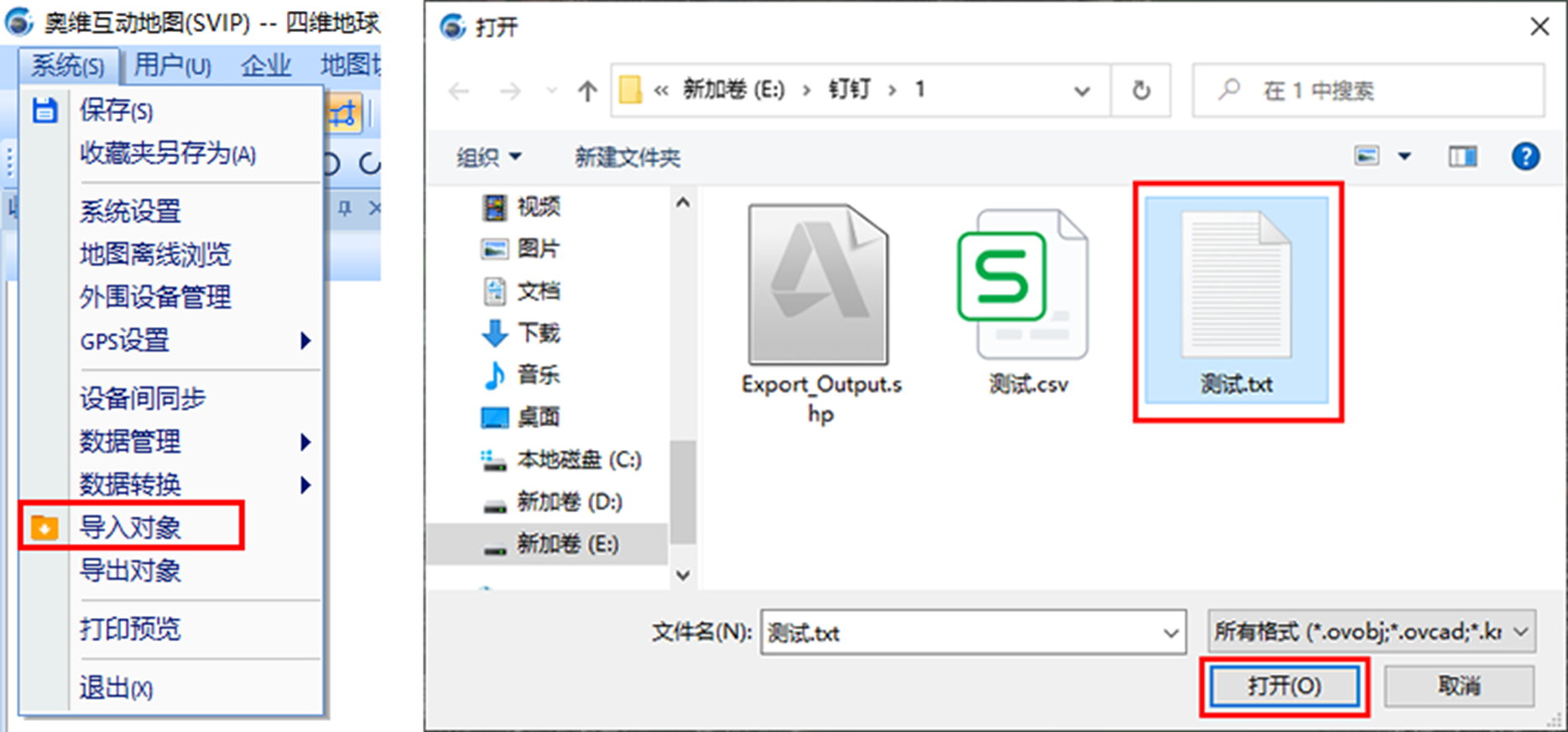

      在奥维电脑端，点击［系统］菜单，点击【导入对象】，选择需要导入的文件，点击【打开】。

      1

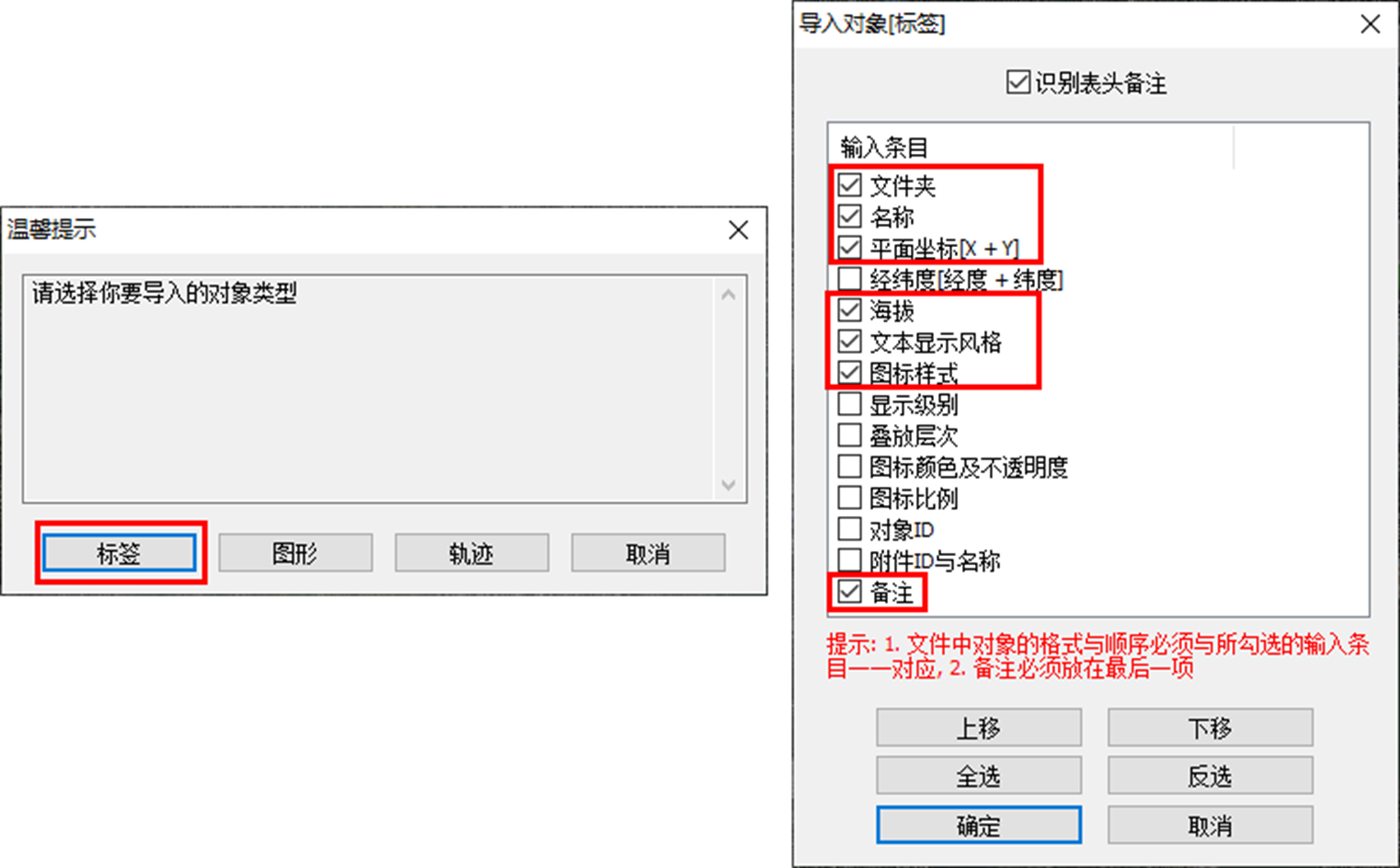

      弹出［导入对象］窗口，勾选需要导入的属性条目。

      ☆说明：数据文件中有什么属性字段，就勾选什么；输入条目的顺序必须和数据文件中的属性字段顺序保持一致，如果不一致，应使用“上移”或者“下移”功能进行调整。

      我们的坐标文件中有文件夹、名称、x坐标、y坐标、海拔以及备注信息，那么就勾选文件夹、名称、平面坐标［X+Y］、海拔、备注。

      设置完成后，点击【确定】按钮，系统自动解析文件。

      3

      点击【导入】按钮，执行导入文件。完成后，导入的坐标点会自动生成奥维标签对象，保存在收藏夹中，显示在地图上。

      可以看到，所有数据都是按设置好的文件夹保存在收藏夹中的，标签的名称会自动显示在地图上，文件中的最后四个属性都以备注的形式保存在标签中。

      4

      2. 电脑端标签同步到手机

      用户在电脑端导入数据后，可直接将数据发送到手机，不需要另外在手机端中执行导入TXT文件，如下：

      在［好友列表］下找到【我的手机】，双击，点击【收藏夹】，勾选需要传输到手机端的数据，点击【确定】；点击【发送】，即可。

      5

      发送后，在手机上登录账户，即可收到电脑端发送的数据。

      在手机端主界面，点击左上角20230203094723按钮，在［会话］页面下找到【我的电脑】这条信息，点击进入会话界面；点击【下载】，下载数据；

      7

      点击数据，点击【收藏当前对象】，选择存放目录，点击【确定】，可将数据保存到手机端的收藏夹中，同时数据会显示在地图上。

      8

      3. 手机端导入TXT坐标文件

      当然，除了在电脑端导入坐标文件，并将导入的数据发送到手机外，用户也可以直接在手机上导入TXT坐标文件。如果电脑在身边，建议用户直接使用电脑导入。

      ☆说明：

      （1）如果文件仅有坐标、海拔、名称等几个属性，且排列好了，可以在手机上导入；如果属性格式需要修改的地方较多，建议在电脑端修改并导入，然后再将导入的数据同步到手机或平板。

      （2）苹果手机或者平板：建议使用奥维Windows电脑端导入TXT文件，然后同步到手机或者平板。

      在导入之前，同样需要设置坐标系。

      3.1. 设置系统坐标系

      在奥维手机端主界面，点击【更多】按钮，进入点击【设置】按钮，点击【坐标系】，进入［坐标系］页面，用户可在此设置系统坐标系。

      9

      对于坐标参数的说明，请参考本文《1.1.设置系统坐标系》，这里不予赘述。七参数和固定参数设置示例如下：

      左侧为七参数，右侧为固定参数。

      10

      设置完成后，点击【保存】即可。

      3.2. 属性格式说明

      不需要修改属性格式的TXT坐标文件，可以直接在手机上导入；若需要对属性格式进行大量的修改，建议使用电脑，手机操作不方便。

      属性格式说明请参考本文《1.2.属性格式说明》。

      ☆说明：在手机端导入的TXT文件，其属性应按照文件夹、名称、x坐标、y坐标、海拔……这样顺序排列，不能对顺序进行更改。

      3.3. 导入坐标点

      在奥维手机端，点击【收藏】，点击【菜单】，点击【导入导出】，点击【从文件导入】。

      11

      系统自动打开奥维根目录，选择TXT文件。如果用户没有将TXT保存在奥维根目录下面，那么就点击SD卡，找到保存TXT文件的目录。

      使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。

      QQ根目录：tencent/QQfile_recv

      微信根目录：tencent/MicroMsg/Download

      找到后，点击文件，弹出［导入标签］页面，勾选需要导入的属性条目。

      ☆说明：数据文件中有什么属性字段，就勾选什么；我们的坐标文件中有文件夹、名称、x坐标、y坐标、海拔、备注，那么就勾选文件夹、名称、平面坐标［X+Y］、海拔、备注。

      设置完成后，点击【确定】按钮，系统自动解析文件；解析完成后，进入［导入对象］页面，点击【导入】。

      12

      进入［导入选项］页面，点击【确定】，执行导入。导入完成后，数据会保存在收藏夹中，显示在地图上。

      13

      如何将Excel表格中的经纬度坐标点导入到奥维中

      更新 阅读 182,980 次

      在奥维互动地图中，用户可导入Excel表格中的经纬度坐标及海拔数据，生成标签。支持导入的经纬度坐标包括CGCS2000地理坐标、GCJ-02坐标（中国GCJ -02经纬度）和BD-09坐标（百度坐标）。

      （1）首先，对坐标文件进行编辑，并将Excel表格另存为CSV格式文件。

      （2）然后，在奥维电脑端或者手机端导入坐标文件。

      特别说明：仅VIP和SVIP支持该功能。

      1. 电脑端导入坐标文件

      1.1. 属性格式说明

      要将表格中的经纬度坐标数据导入到奥维中来，其字段排列顺序必须按照奥维规定的格式进行设置。奥维CSV格式数据模板如下：

      ☆说明：

      （1）以下属性字段，至少要有经度和纬度，否则无法导入。

      （2）经纬度格式可以为“度”“度分”或者“度分秒”。

      度：116.72135049 34.70805560 度分：116°43.281029' 34°42.483336'

      度分秒：116°43'16.8618" 34°42'29.0002"

      模板1：CGCS2000地理坐标

      1

      模板2：GCJ -02坐标（GCJ -02经纬度）

      2

      模板3：BD -09坐标（百度坐标）

      3

      用户在导入数据之前，应参照上述模板对属性字段进行排序，没有的字段不用排。

      若用户的经纬度坐标为CGCS2000地理坐标，且只有名称、经度、纬度、海拔这几个字段，那么排列顺序就为名称、经度、纬度、海拔。如下图所示：

      属性中一定要有经纬度坐标，否则无法导入。

      4

      如果还有对每个点的说明信息，可以作为备注导入到奥维中，备注信息可以为多列属性。则属性排列顺序如下：

      备注一定要放在表格的最后，导入后备注信息会填写在标签的【备注】栏目。

      5

      若用户想对数据进行分组，存放于不同文件夹下，则可以增加文件夹一列，放在【名称】前面，如下图所示：

      “/A”就表示A文件夹，一定要有“/”这个符号，否则无法导入数据。

      下列数据，导入后将分别保存在A、B、C三个文件夹下。

      6

      若数据的经纬度坐标为GCJ -02坐标（GCJ -02经纬度）或者BD -09坐标（百度坐标），则需要在表格的第一列加上偏移标志，GCJ -02坐标为“g”，BD -09坐标为“b”。

      GCJ -02坐标：

      7

      BD -09坐标：

      8

      表头可以不要，即第一行可以删除，导入时系统会自动识别。

      编辑完坐标文件后，另存为CSV格式文件夹。

      在表格中，我们点击【文件】菜单，点击【另存为】，点击【浏览】，输入名称，保存类型选择【CSV（逗号分隔）】，点击【保存】按钮。

      1.2. 导入坐标点

      在奥维中点击［系统］菜单，点击【导入对象】，选择需要导入的文件，点击【打开】。

      1

      弹出提示“请选择你需要导入的对象类型”，我们选择标签，弹出［导入对象］窗口，勾选需要导入的属性条目。

      ★注意：数据文件中有什么属性字段，就勾选什么；输入条目的顺序必须和数据文件中的属性字段顺序保持一致，如果不一致，应使用“上移”或者“下移”功能进行调整。

      设置完成后，点击【确定】按钮，系统自动解析文件；点击【导入】按钮，执行导入文件。

      2

      完成后，导入的坐标点会自动生成奥维标签对象，保存在收藏夹中，显示在地图上。

      3

      2. 电脑端标签同步到手机

      用户在电脑端导入数据后，可直接将数据发送到手机，不需要另外在手机端中执行导入CSV文件，如下：

      在［好友列表］下找到【我的手机】，双击，点击【收藏夹】，勾选需要传输到手机端的数据，点击【确定】；点击【发送】，即可。

      4

      发送后，在手机上登录账户，即可收到电脑端发送的数据。

      在手机端主界面，点击左上角20230203094723按钮，在［会话］页面下找到【我的电脑】这条信息，点击进入会话界面；点击【下载】，下载数据。

      6

      点击数据，点击【收藏当前对象】，选择存放目录，点击【确定】，可将数据保存到手机端的收藏夹中，同时数据会显示在地图上。

      7

      3. 手机端导入坐标文件

      当然，除了在电脑端导入经纬度坐标文件，并将导入的数据发送到手机外，用户也可以直接在手机上导入坐标文件。如果电脑在身边，建议用户直接使用电脑导入。

      苹果手机或者平板：建议使用奥维Windows电脑端导入CSV文件，然后同步到手机或者平板。

      3.1. 属性格式说明

      要将表格中的坐标数据导入到奥维中来，其字段排列顺序必须按照奥维规定的格式进行设置。奥维CSV格式数据模板如下：

      模板1：CGCS2000地理坐标

      31

      模板2：GCJ -02坐标（GCJ -02经纬度）

      32

      模板3：BD -09坐标（百度坐标）

      33

      用户在导入数据之前，应参照上述模板对属性字段进行排序，没有的字段不用排。

      若用户的经纬度坐标为CGCS2000地理坐标，且只有名称、经度、纬度、海拔这几个字段，那么排列顺序就为名称、经度、纬度、海拔。如下图所示：

      属性中一定要有经纬度坐标，否则无法导入。

      34

      如果还有对每个点的说明信息，可以作为备注导入到奥维中，备注信息可以为多列属性。则属性排列顺序如下：

      备注一定要放在表格的最后，导入后会备注信息会填写在标签的【备注】栏目。

      35

      若用户想对数据进行分组，存放于不同文件夹下，则可以增加文件夹一列，放在【名称】前面，如下图所示：

      “/A”就表示A文件夹，一定要有“/”这个符号，否则无法导入数据。

      下列数据，导入后将分别保存在A、B、C三个文件夹下。

      36

      若数据的经纬度坐标为GCJ -02坐标（GCJ -02经纬度）或者BD -09坐标（百度坐标），则需要在表格的第一列加上偏移标志，GCJ -02坐标为“g”，BD -09坐标为“b”。

      GCJ -02坐标：

      37

      BD -09坐标：

      38

      本文以导入CGCS2000地理坐标为例，不加任何偏移标志。

      编辑完坐标文件后，另存为CSV格式文件夹。

      44

      3.2. 导入坐标点

      在奥维手机端，点击【收藏】，点击【菜单】，点击【导入导出】，点击【从文件导入】。

      8

      系统自动打开奥维根目录，选择CSV文件。如果用户没有将CSV保存在奥维根目录下面，那么就点击SD卡，找到保存CSV文件的目录。

      找到后，点击文件，弹出［导入CSV］页面，点击【标签】，弹出［导入标签］页面，勾选需要导入的属性条目。

      ★注意：数据文件中有什么属性字段，就勾选什么；我们的坐标文件中有文件夹、名称、经度、纬度、海拔、Comment，那么就勾选文件夹、名称、经纬度［经度+纬度］、海拔、备注。

      设置完成后，点击【确定】按钮，系统自动解析文件；解析完成后，进入［导入对象］页面，点击【导入】。

      9

      进入［导入选项］页面，点击【确定】，执行导入。导入完成后，数据会保存在收藏夹中，显示在地图上。

      10

      如何将Excel表格中的平面坐标点导入到奥维中

      更新 阅读 179,139 次

      在奥维中，用户可导入Excel表格中的平面坐标点位，如北京五四、西安80、CGCS2000等平面坐标。具体操作步骤如下：

      （1）首先，在奥维中设置好坐标系，将系统坐标系设置为坐标文件相对应的坐标系。

      （2）其次，对坐标文件进行编辑，并将Excel表格另存为CSV格式文件。

      （3）最后，在奥维电脑端或者手机端导入坐标文件。

      特别说明：仅VIP和SVIP支持该功能。

      1. 电脑端导入坐标文件

      1.1. 设置系统坐标系

      在导入之前，用户应将奥维的系统坐标系设置为相对应的平面坐标系，否则无法导入到正确的位置上。

      在奥维互动地图PC版客户端中，点击［系统］菜单，点击【系统设置】，进入［系统设置］窗口；在［常用］选项卡中，点击【系统坐标系】下拉框，选择【横轴墨卡托投影坐标】，点击【设置】按钮，进入［横轴墨卡托投影坐标］设置窗口。用户即可设置需要的坐标系。

      1

      （1）坐标类型：用户可根据实际需要选择【经纬度<——>北京54】【经纬度<——>西安80】【经纬度<——> CGCS2000】【经纬度<——> UTM】或者【经纬度<——> 自定义】，本文以CGCS2000为例。

      （2）转换参数：包括七参数、三参数、四参数、全参数、固定参数和简化参数，用户可根据现有参数情况选择，当坐标类型选择【经纬度<——> UTM】无该项设置。本文以七参数和固定参数为例。

      若用户的坐标有以下特征，应选择固定参数。

      ①平面坐标带有分带号（3°分带和6°分带的带号），某坐标值中有8位数（前2位数为带号），则根据带号选择参数。

      例如：38745763.059 4247943.247，该坐标x为8位数，前两位38位带号。有的坐标可能y值为8位。

      该坐标系的参数为：CGCS2000_3_Degree_GK_Zone_38

      根据如下带号范围可判断是6度分带还是3度分带。

      我国3度分带带号范围：25至45；

      我国6度分带带号范围：13至23。

      ②某坐标值为6位，东偏移为500000米，则根据中央经线选择参数。

      例如：483430.300 4244220.223，已知中央经线为117E。

      该坐标系的参数为：CGCS2000_3_Degree_GK_CM_117E

      6

      （3）参数模式：七参数，需要设置【参数模式】，保持默认设置即可。

      设置完坐标参数后，点击【确定】按钮，点击【确定】按钮，保存设置。

      1.2. 属性格式说明

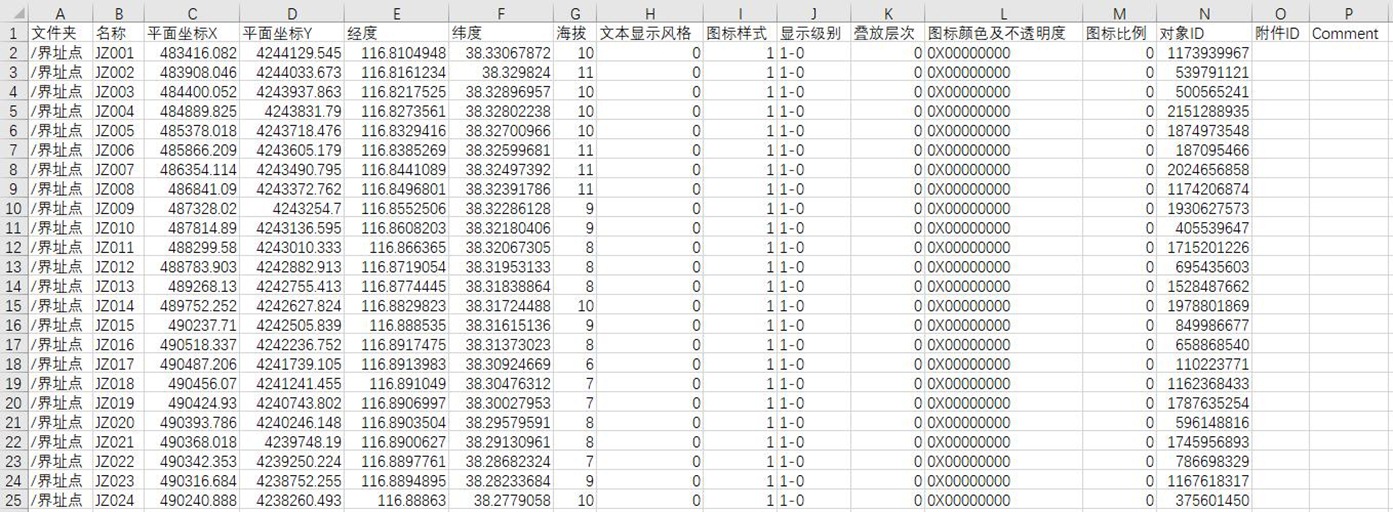

      要将表格中的坐标数据导入到奥维中来，其字段排列顺序必须按照奥维规定的格式进行设置。奥维CSV格式数据模板如下：

      7

      该模板含盖了奥维标签对象CSV格式文件的所有属性字段，Comment为备注。

      用户在导入坐标之前，应参照上述模板对属性字段进行排序，没有的字段不用排。如用户的数据只有名称、x坐标、y坐标、海拔这四个属性，那么排列顺序就为名称、x坐标、y坐标、海拔。如下图所示：

      属性中一定要有坐标，否则无法导入。

      8

      如果还有对每个点的说明信息，可以作为备注导入到奥维中，备注信息可以为多列属性。则属性排列顺序如下：

      备注一定要放在表格的最后，导入后备注信息会填写在标签的【备注】栏目。

      9

      若用户想对数据进行分组，存放于不同文件夹下，则可以增加文件夹一列，如下图所示：

      “/A”就表示A文件夹，一定要有“/”这个符号，否则无法导入数据。

      下列数据，导入后将分别保存在A、B、C三个文件夹下。

      10

      另外，需要特别注意的是，在奥维中x坐标是6位或者8位，y坐标为7位；如果用户的坐标x为7位，y为6位或者8位，请调换一下两列的顺序。

      如下图所示，这种情况就需要调换两列坐标值的顺序。只需把坐标值调换，表头不需要调换。

      13

      表头可以不要，即第一行可以删除，导入时系统会自动识别。

      编辑完坐标文件后，另存为CSV格式文件夹。

      1.3. 导入坐标点

      在奥维电脑端，点击［系统］菜单，点击【导入对象】，选择需要导入的文件，点击【打开】。

      2

      弹出提示“请选择你需要导入的对象类型”，我们选择标签，弹出［导入对象］窗口，勾选需要导入的属性条目。

      ★注意：数据文件中有什么属性字段，就勾选什么；输入条目的顺序必须和数据文件中的属性字段顺序保持一致，如果不一致，应使用“上移”或者“下移”功能进行调整。

      我们的坐标文件中有文件夹、名称、x坐标、y坐标、海拔、文本显示风格、图标样式、Comment，那么就勾选文件夹、名称、平面坐标［X+Y］、海拔、文本显示风格、图标样式、备注。

      设置完成后，点击【确定】按钮，系统自动解析文件。

      3

      点击【导入】按钮，执行导入文件。完成后，导入的坐标点会自动生成奥维标签对象，保存在收藏夹中，显示在地图上。

      4

      2. 电脑端标签同步到手机

      用户在电脑端导入数据后，可直接将数据发送到手机，不需要另外在手机端中执行导入CSV文件，如下：

      在［好友列表］下找到【我的手机】，双击，点击【收藏夹】，勾选需要传输到手机端的数据，点击【确定】；点击【发送】，即可。

      5

      发送后，在手机上登录账户，即可收到电脑端发送的数据。

      在手机端主界面，点击左上角20230203094723按钮，在［会话］页面下找到【我的电脑】这条信息，点击进入会话界面；点击【下载】，下载数据；

      7

      点击数据，点击【收藏当前对象】，选择存放目录，点击【确定】，可将数据保存到手机端的收藏夹中，同时数据会显示在地图上。

      8

      3. 手机端导入坐标文件

      当然，除了在电脑端导入坐标文件，并将导入的数据发送到手机外，用户也可以直接在手机上导入坐标文件。如果电脑在身边，建议用户直接使用电脑导入。

      苹果手机或者平板：建议使用奥维Windows电脑端导入CSV文件，然后同步到手机或者平板。

      在导入之前，同样需要设置坐标系。

      3.1. 设置系统坐标系

      在奥维手机端主界面，点击【更多】按钮，进入点击【设置】按钮，点击【坐标系】，进入［坐标系］页面，用户可在此设置系统坐标系。

      9

      对于坐标参数的说明，请参考本文《1.1.设置系统坐标系》，这里不予赘述。七参数和固定参数设置示例如下：

      左侧为七参数，右侧为固定参数。

      10

      设置完成后，点击【保存】即可。

      3.2. 属性格式说明

      要将表格中的坐标数据导入到奥维中来，其字段排列顺序必须按照奥维规定的格式进行设置。奥维CSV格式数据模板如下：

      该模板含盖了奥维标签对象CSV格式文件的所有属性字段，Comment为备注。

      44

      用户在导入坐标之前，应参照上述模板对属性字段进行排序，没有的字段不用排。如用户的数据只有名称、x坐标、y坐标、海拔这四个属性，那么排列顺序就为名称、x坐标、y坐标、海拔。如下图所示：

      属性中一定要有坐标，否则无法导入。

      45

      如果还有对每个点的说明信息，可以作为备注导入到奥维中，备注信息可以为多列属性。则属性排列顺序如下：

      备注一定要放在表格的最后，导入后备注信息会填写在标签的【备注】栏目。

      46

      若用户想对数据进行分组，存放于不同文件夹下，则可以增加文件夹一列，如下图所示：

      “/A”就表示A文件夹，一定要有“/”这个符号，否则无法导入数据。

      下列数据，导入后将分别保存在A、B、C三个文件夹下。

      48

      另外，需要特别注意的是，在奥维中x坐标是6位或者8位，y坐标为7位；如果用户的坐标x为7位，y为6位或者8位，请调换一下两列的顺序。

      如下图所示，这种情况就需要调换两列坐标值的顺序。只需把坐标值调换，表头不需要调换。

      94

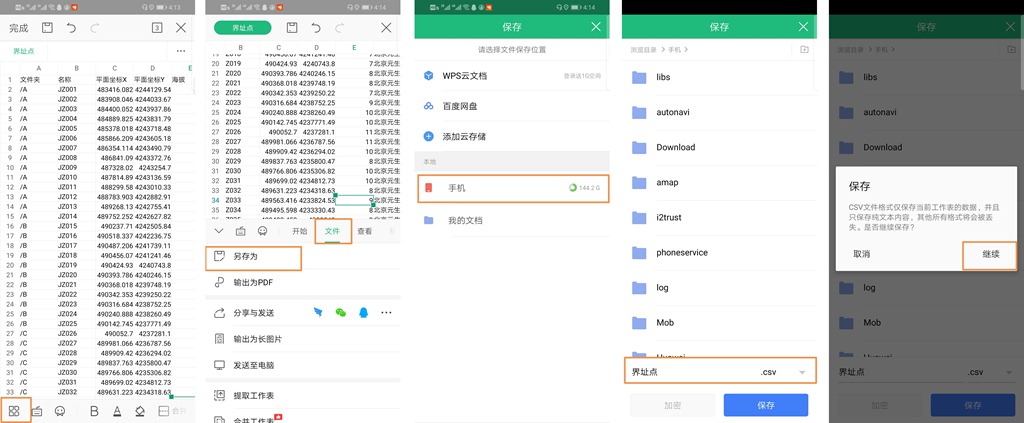

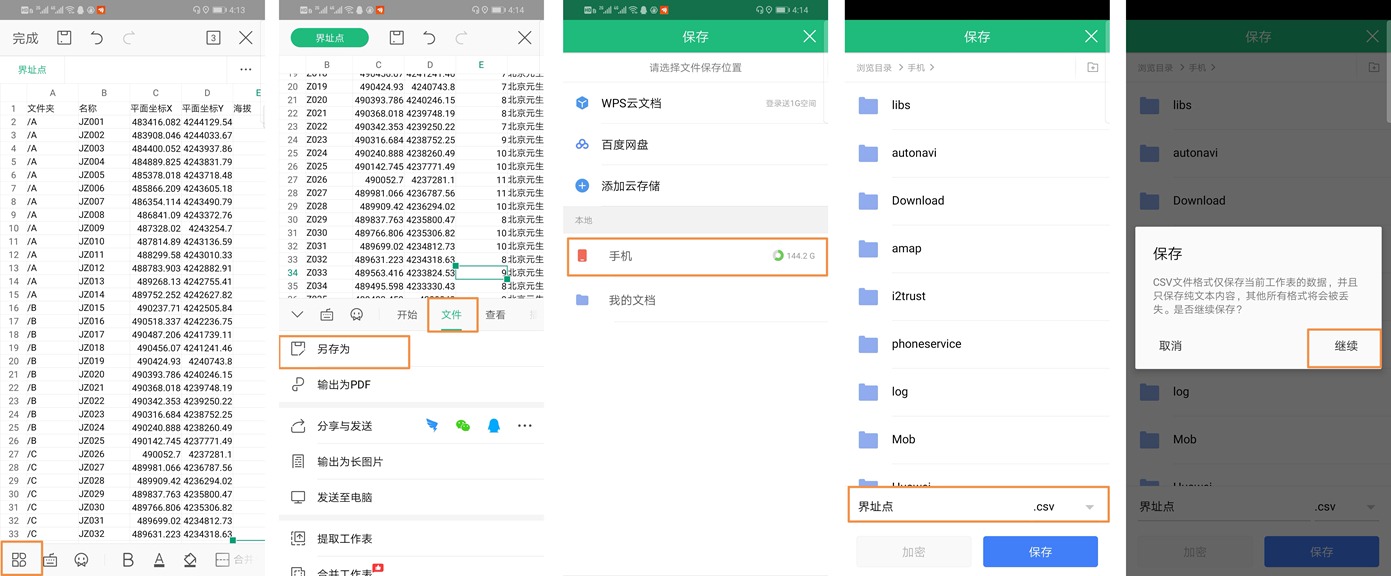

      编辑完成后，另存为CSV文件，保存到手机存储器中。如下图所示：

      54

      3.3. 导入坐标点

      在奥维手机端，点击【收藏】，点击【菜单】，点击【导入导出】，点击【从文件导入】。

      11

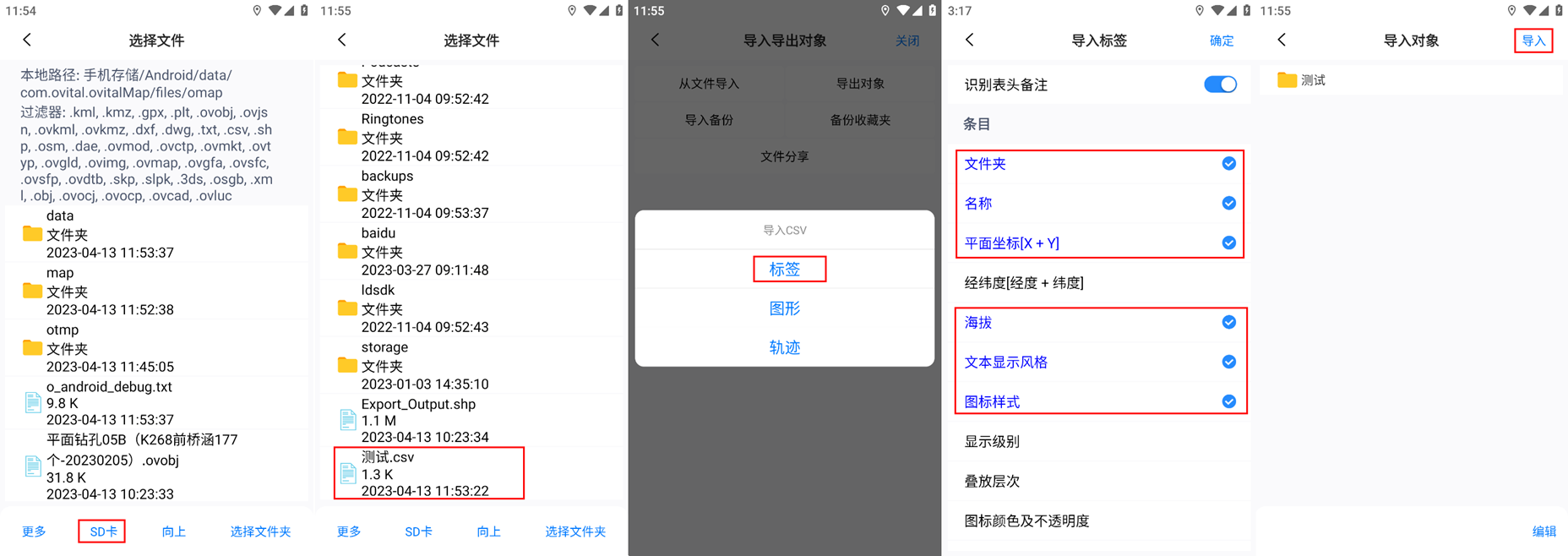

      系统自动打开奥维根目录，选择CSV文件。如果用户没有将CSV保存在奥维根目录下面，那么就点击SD卡，找到保存CSV文件的目录。

      找到后，点击文件，弹出［导入CSV］页面，点击【标签】，弹出［导入标签］页面，勾选需要导入的属性条目。

      ★注意：数据文件中有什么属性字段，就勾选什么；我们的坐标文件中有文件夹、名称、x坐标、y坐标、海拔、文本显示风格、图标样式、Comment，那么就勾选文件夹、名称、平面坐标［X+Y］、海拔、文本显示风格、图标样式、备注。

      设置完成后，点击【确定】按钮，系统自动解析文件；解析完成后，进入［导入对象］页面，点击【导入】。

      12

      进入［导入选项］页面，点击【确定】，执行导入。导入完成后，数据会保存在收藏夹中，显示在地图上。

      13

      奥维互动地图用户群功能说明（手机端）

      更新 阅读 62,018 次

      在奥维互动地图中，用户可创建群，将好友添加为群成员，实现在群中进行消息通信、数据分享等。

      奥维软件版本要求：V8.10及以上。
      会员等级要求：仅VIP和SVIP支持该功能。

      1. 创建群

      （1）在［好友］页面，点击【我的群】右侧的1按钮，弹出［菜单］页面，点击【创建群】，进入［群信息］页面，用户可在此创建用户群。

      说明：

      ID和群主系统会自动设置。

      名称：用户根据实际需要为群命名。

      介绍：用户可简单介绍创建该群的目的、作用等。

      （2）在［群信息］页面中，输入名称、群介绍，点击【创建】按钮，执行创建。完成后，在［我的群］列表下会显示该群。

      未标题-1

      2. 成员管理

      在［我的群］列表下，点击某群右侧的1按钮，弹出［菜单］页面；点击【成员管理】，进入［成员管理］页面，群主可邀请好友加入该群，可修改好友的群昵称。

      4

      在［成员管理］页面， 群主可以邀请奥维好友加入该群。

      点击【邀请】按钮，弹出［选择好友］页面，勾选需要添加入本群的好友，点击【确定】按钮，即可。

      5

      3. 群设置

      在［我的群］列表下，点击某群右侧的1按钮，弹出［菜单］页面；点击【群设置】，进入［群设置］页面，群主可对群选项的消息设置、位置分享以及群选项的加群方式进行设置，群成员可对个人选项的消息设置、位置分享进行设置。

      6

      ①消息设置

      可选择【不接收】【接收不提醒】或者【接收并提醒】。建议用户选择【接收并提醒】，这样，收到消息后会显示在会话窗口中，并有声音提示。

      ②位置分享

      可选择【不分享】【我的位置】或者【奥维定位设备】。

      我的位置：即采集的奥维账户绑定的手机、平板、电脑以及奥维定位设备的定位信息。

      要实现位置分享，必须设置采集位置。关于位置采集设置的详细介绍请参考本文《6.1.位置采集设置》。

      ③加群方式

      仅群主可以设置。

      允许任何人申请：即任何奥维用户都可以根据群id、名称查找群，并申请加入该群。

      只允许管理员添加：即只有群主可以添加成员，其他奥维用户不能通过申请的方式加入。

      4. 发送消息

      在［我的群］列表下，点击某群右侧的1按钮，弹出［菜单］页面；点击【发送消息】，进入群会话界面，群成员可在群中发送文字、语音、标记、图片、文件等消息。

      7

      4.1. 发送文字与语音

      对于文字，在输入框中输入，点击【发送】，即可。

      对于语音，在会话界面，点击左下角的9按钮，按住说话，录音完成后释放，即可发送语音消息。

      8

      4.2. 发送标记（奥维对象）

      用户可将本地收藏夹中的奥维对象发送到群里，群成员可下载、收藏群中的奥维对象。

      在［发送对象］页面，点击【收藏夹】，勾选需要发送到群中的数据，点击【确定】，即可。

      说明：若发送的标签含有标签附件，可以在［选择对象］页面，提示窗口点击【发送关联】，将附件一起发送到群里。

      注意：一条消息，最大不能超过256兆。

      未标题-1

      在群中，群成员可将其他成员发送的奥维对象下载并显示在地图上、保存到本地收藏夹。

      未标题-1

      显示当前对象：即将点击的对象显示在地图上。

      显示所有对象：即将群中所有奥维对象显示在地图上。

      收藏当前对象：即将点击的对象收藏到本地收藏夹。

      收藏所有对象：即将群中所有的奥维对象收藏到本地收藏夹。

      除了可以在群中发送奥维的标签、轨迹、图形、导航路线等数据外，还可以发送手机拍摄的照片以及存储的文件。

      4.3. 发送照片

      群成员可将手机相册中照片发送到群中，也可直接拍摄照片发送。

      在［发送对象］页面，点击【照相】，选择相机类型，如奥维水印相机，拍摄照片，点击确定按钮，即可发送。

      12

      在［发送对象］页面，点击【相册】，选择需要发送的照片，即可发送。

      13

      点击【下载】，可下载群中的照片。

      14

      下载后，点击照片，可查看照片，可将照片保存到本地。

      若用户需要将照片保存到附件库，那么保存文件夹就选择奥维根目录下的attachment文件夹。

      15

      4.4. 发送文件

      群成员可将设备上的文件发送到群中，其他成员可下载使用该文件。

      在［发送对象］页面，点击【文件】，系统自动进入奥维根目录（安卓用户可点击SD卡，发送存储卡上的文件），选中需要发送的文件，点击确定即可。

      16

      5.发送配置

      5.1 发送备注模板

      群成员可将设备上的备注模板发送到群中，其他成员可下载使用该备注模板。

      点击[+]，在［发送对象］页面，点击[发送配置]→[备注模板]，系统自动进入模板备注管理页面，选择需要发送的模板，点击[确定]即可。

      27

      5.2发送自定义地图

      群成员可将设备上的自定义地图发送到群中，其他成员可下载使用该自定义地图。

      点击[+]，在［发送对象］页面，点击[发送配置]→[自定义地图]，系统自动进入自定义地图管理页面，选择需要发送的自定义地图，点击[选择]即可。

      28

      5.3发送关联点

      群成员可将设备上的关联点发送到群中，其他成员可下载使用该关联点。

      点击[+]，在［发送对象］页面，点击[发送配置]→[关联点]，系统自动进入关联点管理页面，选择需要发送的关联点，点击[选择]即可。

      29

      5.4发送关联点方案

      群成员可将设备上的关联点方案发送到群中，其他成员可下载使用该关联点方案。

      点击[+]，在［发送对象］页面，点击[发送配置]→[关联点方案]，系统自动进入关联点方案管理页面，选择需要发送的关联点方案，点击[选择]即可。

      31

      5.5发送横轴墨卡托投影坐标

      群成员可将设备上的横轴墨卡托投影坐标发送到群中，其他成员可下载使用该横轴墨卡托投影坐标。

      点击[+]，在［发送对象］页面，点击[发送配置]→[横轴墨卡托投影坐标]，系统自动进入横轴墨卡托投影坐标管理页面，选择需要发送的横轴墨卡托投影坐标方案，点击[选择]即可。

      32

      5.6发送自定义图案【图片】

      群成员可将设备上的自定义图案(图片)发送到群中，其他成员可下载使用该自定义图案(图片)。

      点击[+]，在［发送对象］页面，点击[发送配置]→[自定义图案(图片)]，系统自动进入自定义图案(图片)管理页面，选择需要发送的自定义图案(图片)，点击[选择]即可。

      33

      5.7发送自定义图案【CAD】

      群成员可将设备上的自定义图案(CAD)发送到群中，其他成员可下载使用该自定义图案(CAD)。

      点击[+]，在［发送对象］页面，点击[发送配置]→[自定义图案(CAD)]，系统自动进入自定义图案(CAD)管理页面，选择需要发送的自定义图案(CAD)，点击[选择]即可。

      34

      5.8发送网页插件

      群成员可将设备上的网页插件发送到群中，其他成员可下载使用该网页插件。

      点击[+]，在［发送对象］页面，点击[发送配置]→[网页插件]，系统自动进入选择文件夹页面，选择需要发送的网页插件文件夹，点击[>]，即可。

      35

      5.9发送轨迹扩展属性

      群成员可将设备上的轨迹扩展属性发送到群中，其他成员可下载使用该轨迹扩展属性。

      点击[+]，在［发送对象］页面，点击[发送配置]→[轨迹扩展属性]，系统提示是否确定分享，点击[确定]即可。

      36

      6.查看已关注位置的群友

      群成员可通过群将自己的位置信息及实时轨迹分享给群中的其他成员。

      假设群友A分享位置，群友B查看群友A的位置及轨迹。

      6.1. 位置采集

      群友A操作。

      用户要分享位置，必须先采集自己位置。

      登录账户后，在［好友］页面，点击【设置】，点击【位置采集设置】，设置定位收集、采集间隔、存盘期限等。

      若用户是分享奥维定位设备的位置信息，那么定位采集和采集间隔不用设置，定位设备的位置信息会自动发送到奥维服务器或者企业服务器。

      ①定位收集：用户可设置为【不收集】【收集当前位置】或者【收集最近n天】，最多只能设置【最近30天】。

      ②采集间隔：用户可根据自己的实际需要设置采集间隔时间，如设置为10秒，即本账号所关联的设备每隔10秒上传实时位置至奥维服务器。

      ③存盘期限：用户可根据实际需要设置，不同期限需要不同等级的VIP；若用户设置为【无】，则收集的轨迹和实时位置不会存盘。

      设置好后，点击【确定】，保存配置。

      26

      6.2. 设置位置分享

      群友A操作。

      进入到［群设置］页面，将位置分享设置为【我的位置】，点击【修改】，保存设置即可。

      参考本文《3.群设置》。

      6.3. 查看已关注位置的群友

      群友B操作。

      在［好友］页面，点击【我的群】右侧的1按钮，弹出［菜单］页面，点击【查看已关注位置的群友】，进入［查看已关注位置的群友］页面，群友B可在此添加分享了位置的群友A。

      37

      （1）添加

      在［查看已关注位置的群友］页面，点击【添加】，点击【群】，选择群，勾选已分享位置的群友A（也可以直接添加所有成员），点击【确定】，即可。

      38

      （2）定位

      添加后，待群友A产生了定位信息，群友B可在此看到群友A的最后定位时间、经纬度信息，勾选群友A，点击【定位】，即可在地图上定位出群友A的位置。

      39

      点击地图界面左上角的【返回】，返回到［查看已关注位置的群友］页面。

      （3）修改

      群友B可对群友A的位置显示进行设置。

      定位：可设置为显示最后位置或者显示轨迹。若设置为显示轨迹的话，可将群友A的实时轨迹显示在地图上，且在【显示设置】栏目中可对线条的颜色、宽度等进行设置。

      40

      7. 查找群

      在奥维中，用户可以通过群id或者名称查找群。查找后，可申请加入该群。

      在［好友］页面，点击[我的群]右侧的1按钮，弹出［菜单］页面；点击【查找群】，选择查找方式（包括按ID查找或者按名称查找），输入ID或者名称，点击【查找】按钮，即可。

      查找到群后，选中，点击【+】，发出加群请求。待群主同意后，即可加入该群。

      当然，对于加群方式为“只能管理员添加”的群，用户是不能申请加入的，要群主邀请。

      41

      8. 查看群资料

      在[我的群］列表下，点击某群右侧的1按钮，弹出［菜单］页面；点击【查看群资料】，进入［群信息］页面。

      群成员可查看所在群的资料信息，如群主、名称、服务期限、人数上限等信息。

      42_thumb副本

      在［群信息］页面中，点击【二维码分享】按钮，可以将群的二维码分享给好友，好友用奥维手机端扫一扫加群。

      奥维二维码功能使用说明

      更新 阅读 219,092 次

      奥维二维码功能，是指用户可使用手机浏览器扫一扫树木、塔杆等物体上的二维码，查看、录入相关物体的信息，如树木的种植时间、人员以及后期的巡护人员、长势等，以帮助用户对其实施更有效的管理。在实际操作方面，具体流程如下：

      第一，准备好需要用到的信息录入、审核模板和二维码打印模板；

      第二，在奥维管理控制台WEB端上批量生成二维码、打印二维码并贴在对应的物体上；

      第三，使用手机浏览器扫一扫二维码，查看前期录入的信息，上传文字、照片等新的信息。

      下面，以在林业管理中的实际应用为例，对奥维二维码功能的使用进行介绍。

      1、添加信息录入和二维码打印模板

      在管理控制台PC端，登录企业服务器。

      1

      登录成功后，点击［系统］菜单，点击【备注模板管理】，用户应在此添加信息录入审核流程和二维码打印的模板。

      2

      用户应根据实际需求自行编写HTML模板，编写后将代码复制到奥维管理控制台的［备注模板管理］中。

      奥维会向用户提供相关模板的示例文件，用户可参照示例文件编写模板。

      在［备注模板管理］页面，点击【添加】按钮，输入名称，点击【显示文本】，将代码复制到此处，点击【保存】，即可。

      3

      若用户已有二维码功能的模板文件，可直接导入使用。

      在［备注模板管理］页面，点击【导入】，选择模板文件（.ovctp文件），点击【打开】，点击【导入】，即可。该文件中含有二维码功能需要用到的两个模板，如下图所示。

      46

      关于模板的设计问题，请拨打奥维客服电话（400-893-8099）咨询。

      2、修改企业共享云端管理文件夹权限

      生成的二维码，是直接保存在企业共享云端中的。因此，在企业共享云端管理中，用于存放二维码的文件夹不能有特殊的访问权限，必须为默认的“所有权限”，否则二维码无法保存。

      在管理控制台PC端中，点击［系统］菜单，点击【企业共享云端管理】，这里有两个根文件夹，Share和Users，通常将二维码存放在Users文件夹下。当然，用户也可以创建一个单独的文件夹。

      如下图所示，当前Users文件夹的权限为“ALL:所有权限”，无需修改；若显示为“默认所有权限”，也无需修改。

      4

      除上述两种情况之外，是一定对权限进行修改的。若用户不便于对Users文件夹的权限进行修改，那么就创建一个新的文件夹保存二维码信息。

      勾选文件夹，点击【属性】，选中权限，点击【-】按钮，点击【确定】，即可设置为“默认所有权限”。

      15

      3、管理控制台WEB端登录企业服务器

      管理控制台WEB端程序包：http://download.ovital.com/pub/api/webConsole_latest.zip

      进入管理控制台WEB端，点击【登录】，使用管理账户登录，点击【登录】，即可。

      用户名：admin

      密码：即管理员口令，若用户购买的是奥维云服务，密码在［奥维账户管理系统］—>［奥维云服务］—>［我的控制台］中查看；若用户自建的企业服务器，该密码是企业服务器软件［设置控制台登录参数］里面的管理员口令。

      3

      4、生成二维码

      登录企业服务器后，点击【二维码】，点击【生成二维码】，进入［奥维互动地图批量生成二维码］页面。

      4

      网址：保持默认；

      名称：根据实际需求进行设置，如“银杏”；

      二维码数量：有多少颗树，生成多少个二维码，一次性最多生成100个；

      选择模板：选择手机端录入信息的模板，只有在管理控制台PC端［备注模板管理］中正常添加相关模板后，这里才能选择；

      保存目录：一定要选择没有任何权限限制的目录，即权限为任何用户都具有“所有权限”，本文以Users文件夹为例。

      审核次数：用户根据实际需要设置，填写好后，点击【确定】按钮；

      自动发布：开启；

      审核浏览：分别设置录入、审核人员，这些人员信息必须在企业服务器上。

      设置好上述信息后，点击【生成二维码】，系统会按用户的设置批量生成二维码；点击【保存二维码信息到服务器】，即可将二维码上传到企业服务器，保存在数据库中。

      20

      选择二维码打印模板，点击【打印二维码】，可按二维码模板生成打印版的二维码。

      当然，本文采用的模板仅是示例，用户应根据实际需要编写新的模板或者对奥维提供的参考模板进行修改。

      执行打印二维码后，可将二维码保存成图片（可采用截图的方式），然后再使用打印机打印。相关作业人员将打印好的二维码贴在树上，即可。

      23

      5、录入、审核信息

      将二维码贴好后，野外作业人员即可使用手机浏览器扫描树上的二维码，录入相关信息。

      在整个工作流程中，不管是录入还是审核，操作完全一致，如下：

      打开手机自带的浏览器，点击“扫描二维码”按钮，系统会获取手机当前的位置信息，点击【确定】。

      然后点击【登录】，登录当前环节的用户，输入用户名和密码，点击【登录】，即可。如录入环节，就登录录入的账户。

      32

      （1）录入审核信息

      登录账户后，点击【查看当前/刷新】，进入信息输入页面。

      对于该二维码，当前是第一个环节，那么可在【流程1】中输入信息；可点击【选择文件】，拍摄照片并上传；可在备注栏目使用文字描述当前树木的情况。

      录入信息后，点击【提交】即可。

      对于审核环节，用户可点击【驳回】，将工作流程驳回到上一个环节，那么上一个环节的工作人员需要重新提交信息，方可进入下一环节。

      33

      在［二维码中心］页面，除了录入信息外，还可以查看本用户需要处理的所有二维码以及已处理的二维码。

      （2）查看所有事件

      点击【查看所有】，即可查看本账户所属结点的所有二维码事件。

      36

      （3）已处理

      点击【已处理】，即可查看本账户已处理的二维码事件。

      58

      （4）查看上传的照片及生成的标签

      用户在扫描二维码时，系统会自动获取手机的位置信息，并自动生成标签，保存在企业共享云端管理中；每个用户在所属环节上传的照片同样会保存在企业共享云端管理中。

      用户在生成二维码时，保存目录设置为哪个文件夹，标签及照片就会保存在哪个文件夹中。如下图所示，保存在Users文件夹下。

      用户可将这些标签下载收藏到本地收藏夹，显示在地图上。

      51

      6、二维码全量管理

      进入管理控制台WEB端，登录企业服务器，点击【二维码】，点击【二维码全量管理】，进入［二维码管理］页面。

      在此，管理员可对所有二维码进行管理，如搜索、删除、查看日志等。

      49

      7、二维码区域管理

      进入管理控制台WEB端，登录企业服务器，点击【二维码】，点击【二维码区域管理】，进入［二维码区域管理］页面。

      在此，管理员可按区域查询二维码信息。当然，要按区域查询，管理员必须先在有二维码标签的地方绘制区域，并上传到企业共享云端管理中。

      绘制区域：可在奥维互动地图的手机端、电脑端操作，也可在管理控制台的PC端和WEB端操作。

      在［二维码区域管理］页面，点击【共享云端获取】，弹出［企业共享云端管理］页面；进入存放区域的文件夹下，勾选区域，点击【选择区域】，点击【查询】，即可搜索出该区域内的所有二维码信息。

      55

      54

      如何在奥维中启用WEB瓦片服务

      更新 阅读 48,272 次

      WEB瓦片服务，是指用户可在奥维中将地图瓦片数据及奥维对象发布成地图服务，供其他平台（包括奥维、第三方系统、WEB等）使用。

      地图瓦片数据：包括在奥维中下载的地图瓦片数据、创建的自定义地图（如导入的航拍图）。

      奥维对象：包括标签、轨迹、图形、导航路线等，只要是显示在地图上的数据都能发布。

      访问瓦片服务的平台，无法对这些奥维对象进行编辑，这些奥维对象仅是和地图一样作为底图显示的。

      1. 准备地图瓦片数据

      1.1. 在奥维中下载的地图数据

      关于下载地图的详细说明，请参考使用帮助文档《如何下载地图数据》。

      如果是在内网电脑使用，请先在外网电脑下载好地图，然后拷贝到内网电脑，存放在奥维根目录的map文件夹下。

      下载的地图数据路径：

      例如，D:\omap\map。每个用户的路径可能不一致，默认安装在D盘。

      打开奥维的根目录：在电脑桌面上选中奥维图标，点击鼠标右键，点击【打开文件所在的位置】。

      进入map文件夹下，这里的文件夹都是以数字命名的，不同的数字代表不同的地图，其中200以上的都是自定义地图。这里的地图ID不是固定的，是由自定义地图里面的地图ID决定。

      注意：内置的地图数据不支持发布瓦片服务。

      未标题-1

      202：高德卫星图 204：腾讯卫星图

      1.2. 航拍图

      需要先在奥维中创建自定义地图图层，并将航拍图导入到该图层上。奥维会自动将航拍图处理成瓦片数据，保存在奥维根目录下。

      使用帮助文档：https://www.ovital.com/129824-2/。

      视频教程：《如何将带有经纬度坐标的航拍图导入到奥维中》《如何通过关联点确定位置的方式将航拍图导入到奥维中》《如何通过显示在地图上的标签附件将航拍图导入到奥维中》。

      导入完航拍图，直接发布即可。

      若需要在内网电脑上发布，那么直接将奥维根目录map文件夹下相应的数据拷贝到内网电脑即可，请参考上文相关说明。

      2. 发布Web瓦片服务

      在奥维PC版中，点击【系统】菜单-->【系统设置】-->【高级】-->【第三方接口】，选择【Web接口】，点击【…】，进入【Web接口设置】窗口。

      服务选项设置为【启用WebSocket协议】，勾选【启用HTTP瓦块服务】；

      服务端口号：任意设置，建议用户设置较大的数字，如9999，避免冲突；端口号数值在1-65535之间。

      点击【保存】，点击【确定】。

      1

      注意：防火墙可会影响其他机器访问本机发布的瓦片服务。关于防火墙的设置，请参考本文《4.防火墙设置》。

      3. 访问WEB瓦片服务

      3.1. Tableau访问

      详细操作请参考使用帮助文档《如何在Tableau中访问奥维WEB瓦片服务》。

      3.2. 其他平台访问

      3.2.1. URL格式
      URL: http://IP地址:端口/getomap_{type}_{$z}_{$x}_{$y}_{ext}_{time}.png
      或 http://IP地址:端口/getomap_{type}_{$z}_{$x}_{$y}_{ext}_{time}.jpg
      参数 备注 举例
      {type} 地图类型 202：高德卫星图      204：腾讯卫星图
      参考本文《1、准备地图瓦片数据》相关说明
      {$z} 地图级别 地图级别、x索引、y索引唯一确定一张图片
      16_53950_24801，表示取第16级、x索引为53950、y索引为24801的图片。
      {$x} x索引
      {$y} y索引
      {ext} 是否将奥维对象和地图一起发布 1表示发布奥维对象，0表示不发布奥维对象，2表示只发布奥维对象（类似路网PNG瓦片）。
      {time} 时间，格式为"yyyyMMdd"，只对历史影像有效；
      0，表示取当前最新的地图。      		 如20190730，表示取2019年7月30日以前的地图数据
      示例：
http://ip:端口/getomap_{type}_{$z}_{$x}_{$y}_2_0.png。表示只发布奥维对象，返回图片格式为png。
http://IP:端口/getomap_202_{$z}_{$x}_{$y}_1_0.png。表示取高德卫星图的图片，含奥维对象，返回图片格式为png。
http://IP:端口/getomap_204_{$z}_{$x}_{$y}_0_0.jpg。表示取腾讯卫星图的图片，不含奥维对象，纯地图，返回图片格式为jpg。

      注意：如果不能正常加载地图，可能是受到了Windows防火墙的影响，请在发布地图服务的机器上修改防火墙的相关设置。关于防火墙的设 置，请参考本文《4.防火墙设置》。

      3.2.2. 奥维手机端、电脑端访问

      下面以奥维PC、手机、平板等平台为例，对访问奥维WEB瓦片服务进行演示。

      详细操作请参考使用帮助文档《奥维互动地图访问奥维WEB瓦片服务》

      在奥维中取图，常用地图的URL如下：

      高德卫星图（含对象）：http://127.0.0.1:9999/getomap_202_{$z}_{$x}_{$y}_1_0.png

      高德卫星图（不含对象）：http://127.0.0.1:9999/getomap_202_{$z}_{$x}_{$y}_0_0.png

      腾讯卫星图（含对象）：http://127.0.0.1:9999/getomap_204_{$z}_{$x}_{$y}_1_0.png

      腾讯卫星图（不含对象）：http://127.0.0.1:9999/getomap_204_{$z}_{$x}_{$y}_0_0.png

      地图ID根据您的地图ID进行设置。

      4. 防火墙设置

      注意：防火墙可能会影像其他机器远程访问瓦片服务。设置如下：

      打开控制面板，进入到Windows 防火墙页面，点击【高级设置】。

      35

      点击【入站规则】，找到奥维互动地图浏览“TCP协议”的条目，如下图，现在是“阻止”的状态。选中并双击，将属性设置为允许连接，点击【确定】，即可。如果奥维有多个条目，都设置为”允许连接“。

      36

      37

      如果在入站规则中找不到奥维互动地图啊，那么就新建规则。

      在［高级安全］设置页面【入站规则】中，点击【新建规则】。

      38

      选择【程序】，点击【下一步】；选择【此程序路径】，点击【浏览】。

      47

      找到奥维的根目录，选择【omap.exe】文件，点击【打开】。

      41

      点击【下一步】，设置为【允许连接】，点击【下一步】。

      48

      勾选【域】【专用】和【公用】，点击【下一步】；设置名称，点击【完成】，即可。

      49

      46

      如何下载地图数据（电脑端）

      更新 阅读 232,434 次

      使用奥维，地图是基础，没有地图可能就无法开展工作。在野外网络信号不好或者单位内网环境下，可能无法加载在线地图，那么就需要从本地加载地图。

      在奥维中，您可以将地图数据下载到本地，可实现本机离线浏览地图、开启HTTP瓦片服务供其他机器调取使用、开启企业版地图服务供企业版客户端使用。

      您可以在外网的PC、手机、平板等任意设备的奥维中下载地图，下载后可供其他设备使用。

      下面对电脑端如何下载地图数据进行说明。如需了解手机端如何下载地图数据，请参考帮助文档《如何下载地图数据（手机端）》。

      1. 电脑端

      1.1. 下载地图

      在奥维中，内置了国内地级市（含）以上的行政区域和热门国家的二级行政区域，您可以行政区域为单位下载地图数据。

      当然，以行政区域为单位下载地图数据，数据量巨大，下载时间可能比较长，因此建议您按自定义区域下载地图数据。下载自定义区域的地图数据，请参考本文《1.1.3. 绘制自定义区域下载地图》。

      1.1.1. 下载系统内置区域的地图

      点击［系统］→【数据管理】→【下载地图数据】，进入［下载地图］对话框。

      • 地图类型：您可以下载四维地球电子地图、四维地球卫星影像图和四维地球卫星混合图，这三种地图下载均需要VIP。

      • 级别：级别越高，地图越清晰，最高为18级，每增加一级，数据量扩大四倍。选择18级以上，地图不会更清晰，仅是像素放大。

      • 区域选取：展开【系统区域】，勾选需要下载的区域（建议您一次只选择一个地级市，数据量巨大），点击【确定】。

      1.1.1-1

      如果不需要浏览郊区的数据，建议设置“系统区域中郊区只下载15级”，这样可以大大减少数据量；如果郊区的地图也按实际设置的级别下载，那么就设置为“系统区域中郊区同市区一样处理”。

      设置完成后，点击【开始下载】，系统执行下载。

      1.1.1-2

      1.1.2. 搜索县级行政区域下载地图

      在搜索框中，输入县级行政区域名（如东城区），选择含“行政区域”的条目，即可搜索出县级行政区域并显示在地图上。

      1.1.2-1

      在地图上，点击搜索出的区域，点击wps4按钮，进入［图形设置］对话框，点击【下载该区域地图数据】。

      1.1.2-2

      进入［下载地图］对话框，设置地图类型、级别等，点击【开始下载】，即可。

      地图类型：您可以下载四维地球电子地图、四维地球卫星影像图和四维地球卫星混合图，这三种地图下载均需要VIP。

      级别：级别越高，地图越清晰，最高为18级，每增加一级，数据量扩大四倍。选择18级以上，地图不会更清晰，仅是像素放大。

      1.1.2-3

      1.1.3. 绘制自定义区域下载地图

      可绘制矩形、多边形、圆等类型的区域，本文以多边形区域为例。

      点击工具栏中的【多边形区域】按钮，在地图上绘制多边形区域。

      4

      绘制到最后一个节点时双击鼠标左键，弹出［图形设置］对话框，点击【下载该区域地图数据】。

      1.1.3-2

      进入［下载地图］对话框，设置地图类型、级别等。

      地图类型：您可以下载四维地球电子地图、四维地球卫星影像图和四维地球卫星混合图，这三种地图下载均需要VIP。

      级别：级别越高，地图越清晰，最高为18级，每增加一级，数据量扩大四倍。选择18级以上，地图不会更清晰，仅是像素放大。

      点击【开始下载】。

      1.1.3-3

      1.2. 离线地图存储目录

      （1）windows系统

      下载完成后，地图瓦片数据保存在奥维根目录的map文件夹下。

      例如，D:\软件\937\map。每个用户的路径可能不一致，在电脑桌面上选中奥维图标，点击鼠标右键，点击【打开文件所在的位置】，进入奥维根目录的map文件夹下。

      这里的文件夹都是以数字命名的，不同的数字代表不同的地图，其中200以上的都是自定义地图。
      170：四维地球路网图层(小字体)               121：四维地球电子地图(小字体)

      171：四维地球路网图层(大字体)               122：四维地球电子地图(大字体)

      120：四维地球卫星影像图

      未标题-1

      （2）Macos系统
      下载完成后，地图瓦片数据保存在奥维根目录的map文件夹下。
      地图存储目录：在Mac端点击【前往】→【个人】→【OvitalMapData】→【map】。
      这里的文件夹都是以数字命名的，不同的数字代表不同的地图，其中200以上的都是自定义地图。
      171：四维地球路网图层               121：四维地球电子地图（小字体）
      120：四维地球卫星影像图            122：四维地球电子地图(大字体)
       30F13BB9-2F3E-4386-AE94-0DC95CB56975
      （3）Linux系统
      下载完成后，地图瓦片数据保存在奥维根目录的map文件夹下。
      地图存储目录：在Linux端点击【文件】→【主目录】→【OvitalMapData】→【map】。
      这里的文件夹都是以数字命名的，不同的数字代表不同的地图，其中200以上的都是自定义地图。
      120：四维地球卫星影像图               121：四维地球电子地图（小字体）

      15
      2. 功能应用

      下载地图数据到本地，应用如下。

      （1）本机离线浏览地图

      PC端：点击［系统］菜单，点击【离线浏览地图】，即可。

      没有下载的区域，不会显示地图。

      （2）将电脑端地图数据传输给其他设备使用

      参考使用帮助文档：《如何将电脑端离线地图传输到手机端》。
      （3）启用HTTP瓦片服务，供其他设备调取使用

      参考使用帮助文档：《如何在奥维中启用WEB瓦片服务》。

      （4）将地图数据导出成图片

      参考视频教程：《如何将奥维地图数据导出成图片》。

      如何实现数据在手机端和电脑端之间快速同步

      更新 阅读 146,716 次

        从奥维电脑端V8.1.5版、手机端V8.1.6版起，奥维账户可在一台电脑和一台手机（或者平板）上同时登录，方便数据在手机端和电脑端之间快速同步。

        1、手机端数据传输到电脑端

        （1）手机端操作：将数据发送到我的电脑。

        在奥维手机端，登录账户后，点击左上角头像，进入［好友］页面；找到【我的电脑】并点击，进入与电脑的会话界面；点击右下角的“+”号，可发送照片、本地文件和收藏夹数据到电脑。

        发送对象副本

        我们主要对发送收藏夹数据进行说明，发送照片和本地文件的操作与发送收藏夹数据的操作类似。

        点击【收藏夹】，勾选需要发送到电脑端的奥维对象；若需要发送到电脑端的标签中含有大量附件（总共超过256M），不发送附件关联即可。

        发送完成后，电脑端会立马收到消息。

        手机发送对象

        说明：发送消息，单条不能超过256M。若不含附件的话，即可发送几十万个标签；如果标签含有大量的照片附件，建议用户使用点对点传输功能将附件传输到电脑。

        参考使用帮助文档《如何使用奥维点对点传输标签附件》。

        （2）电脑端操作：查看并保存数据

        在电脑端登录账户后，在［好友列表］下找到【我的手机】，双击，即可进入与手机的会话界面，并能看到手机端发送过来的数据。

        点击【下载】，可执行下载数据。

        电脑接收

        点击某数据，可执行【显示当前对象】【收藏当前对象】【显示所有对象】【收藏所有对象】。

        如下图所示，点击【显示当前对象】，可将文件夹【青海湖】中的数据显示在地图上。

        电脑接收1

        若点击【收藏所有对象】，选择存放目录，点击【确定】，那么可将手机本次传输到电脑的数据全部保存的收藏夹。

        电脑接收2

        2、电脑端数据传输到手机端

        操作步骤与《1、手机端数据传输到电脑端》类似。

        电脑端操作：登录账户后，在［好友列表］下找到【我的手机】，双击，点击【收藏夹】，勾选需要传输到手机端的数据，点击【确定】；若标签中含有大量附件（总共超过256M），不发送附件关联；标签附件文件夹建议用户使用点对点传输功能将附件传输到手机。

        参考使用帮助文档《如何使用奥维点对点传输标签附件》。

        手机端操作：在账户登录的状态，电脑端发送数据后，手机端会立马收到。在［好友］页面下找到【我的电脑】，点击进入会话界面；点击【下载】，下载数据；点击数据，点击【收藏当前数据】，选择存放目录，点击【确定】，可将数据保存到手机端的收藏夹中，同时数据会显示在地图上。

        奥维GPS定位设备使用说明

        更新 阅读 27,606 次

        奥维定位设备系列包括OV100/200/300，是基于物联网技术与GPS定位技术相结合的定位终端产品，可车载装配，个人随身携带，具有精度高，工作时间长，实时位置传输等特点。广泛应用于车队管理、人员监控以及户外旅游等场景。

        本文主要介绍奥维GPS定位设备在奥维软件中实现的功能，定位设备的按键操作，请参考包装盒中的《产品使用说明》。

        点击阅读

        如何保证奥维互动地图手机版后台定位正常运行（EMUI 9.1.1系统）

        更新 阅读 24,179 次

        部分用户在奥维安卓手机客户端中启用后台定位，当手机锁屏时，后台定位无法正常进行，这是因为部分安卓手机系统在黑屏待机后自动清理后台运行软件。为保证手机黑屏待机时正常进行后台定位，需要将奥维互动地图设置为后台运行应用。下面以华为EMUI 9.1.1系统手机为例，详细介绍设置步骤。

        1、设置程序后台运行

        在手机桌面上，点击设置，点击【应用】，点击【应用启动管理】，找到奥维互动地图。

        将“自动管理”设置为“手动管理”，在弹出的面板中打开【允许后台活动】，点击【确定】按钮。

        6

        2、锁定后台应用

        开启奥维后，将奥维切换到后台；在桌面上，从屏幕底部往上滑动到中间的位置，按住奥维页面，往下滑动一下，出现4(1)图标，即可锁定应用。

        未标题-1

        3、打开定位服务并开启后台定位

        在奥维主界面上，点击1按钮，进入［定位设置］页面，打开定位服务，开启【后台定位】。

        后台定位

        如何在苹果手机的系统设置中清理奥维配置信息

        更新 阅读 21,646 次

        用户在使用奥维iOS版的过程中，启动奥维，可能会出现 “正在升级数据库”的提示。当然，如果能快速的升级到100%那么是正常的；如果一直停留在1%的状态（如下图所示），那么该如何处理？

        1

        步骤一：关闭奥维应用程序

        从屏幕的正下方位置，向上滑，慢慢滑，滑到一半停止；找到奥维互动地图，向上滑，即可结束奥维进程。

        注意：上述直接结束应用程序，是因为此案例中程序或者数据可能有异常；如果用户在正常情况下备份数据， 应先将奥维程序切换到后台, 再上滑动结束应用, 因为切换到后台的时候会执行数据的存盘操作。

        步骤二：备份奥维数据

        说明：清理配置信息，并不会清除奥维收藏夹中的数据。当然，为了保险起见，用户应先对重要的数据进行备份。

        在电脑上，开启iTunes，使用数据线连接手机。

        连接成功后，点击wps2按钮，点击【文件共享】，找到奥维互动地图，将attachment、oobj.odb、sys_backup等文件或者文件夹保存到电脑上。

        22

        7

        步骤三：清除奥维配置信息

        在手机桌面上，点击【设置】，点击【奥维互动地图】，点击【删除奥维数据】，开启【配置与附件库】，即可。

        说明：删除【配置与附件库】，并不会将奥维标签对象中的附件删除，因为一般附件和标签是分开存储的，附件独立存储在奥维根目录的附件库中。

        6

        步骤四：重新启动奥维，即可执行删除配置信息。

        如何恢复自动备份的数据

        更新 阅读 94,250 次

        用户在使用奥维互动地图的过程中，可能会因操作系统的bug或者操作不当致使收藏夹数据被清空。为了帮助用户将因此带来的损失降到最低，我们创建了数据自动备份机制。

        那么，当数据丢失后，怎样恢复备份数据？

        1. 恢复奥维自动备份数据

        特别说明：

        （1）卸载奥维软件后，奥维的根目录会被删除，这种情况造成的数据丢失是无法恢复的。

        （2）满足以下条件，才可能触发自动备份：

        第一，数据存在修改；

        第二，一天最多备份一次。

        因此，存在部分数据备份不到的情况。

        1.1. 电脑端

        恢复奥维自动备份数据时如果您的奥维版本是V9.5.0及以上版本，请参考方法一；反之请参考方法二。

        方法一：

        ①点击［系统］→【数据管理】→【备份与恢复】，如果没有备份与恢复按钮，请参考方法二进行数据恢复或升级软件版本；

        ②在备份与恢复窗口，选择需要恢复的文件（oobj.odb/oobj.odb.2/oobj.odb.3等文件为系统备份文件），点击恢复，即可。


        方法二：

        （1）备份目录

        奥维电脑端的备份数据在安装目录的sys_backup文件夹下，包括ocfg.odb、oobj.odb等文件。

        ocfg.odb：账户及软件的设置信息的备份文件。

        oobj.odb/oobj.odb.2/oobj.odb.3等文件：本地收藏夹数据库备份文件。

        1

        （2）恢复备份数据

        步骤一：将data文件夹下的oobj.odb文件改名，如改成oobj01.odb。

        2

        步骤二：将sys_backup文件夹下的oobj.odb/ oobj.odb.2/ oobj.odb.3文件拷贝到data文件夹下。

        40

        步骤三：从最近备份的文件开始，逐一将名称修改成oobj.odb，使奥维能直接加载。

        最近一次备份的文件名称为oobj.odb，不需要修改，直接启动奥维，查看收藏夹中数据。

        如果是需要恢复的数据，不再执行任何操作，使用即可。

        如果不是要恢复的数据，那么就关闭奥维软件，修改刚打开的oobj.odb的文件名，将oobj.odb.2的文件名改成oobj.odb，再次启动奥维，在收藏夹中查看数据。

        以此类推。

        1.2. 安卓手机（平板）

        恢复奥维自动备份数据时如果您的奥维版本是V9.5.0及以上版本，请参考方法一；反之请参考方法二。

        方法一：

        ①点击【收藏】→【菜单】→【备份与恢复】→【导入备份】；

        ②选择需要恢复的文件（oobj.odb/oobj.odb.2/oobj.odb.3等文件为系统备份文件），点击【确定】，重启软件即可。

        20230309141001

        方法二：

        （1）备份目录

        文件管理/内部存储/Android/data/com.ovital.ovitalMap/files/omap/data/sys_backup

        ocfg.odb：账户及软件的设置信息的备份文件；oobj.odb/oobj.odb.2/oobj.odb.3等文件：本地收藏夹数据库备份文件。

        6

        （2）恢复备份数据

        步骤一：将data文件夹下的oobj.odb文件改名，如改成oobj01.odb。

        长按屏幕，勾选oobj.odb，点击【更多】，点击【重命名】，输入新的名称，点击【确定】即可。

        11

        步骤二：将sys_backup文件夹下的oobj.odb/oobj.odb.2/oobj.odb.3文件移动到data文件夹下。

        长按屏幕，勾选oobj.odb/oobj.odb.2/oobj.odb.3，点击【移动】，返回到data文件夹下，点击【移动】，即可。

        15

        步骤三：从最近备份的文件开始，逐一将名称修改成oobj.odb，使奥维能直接加载。

        最近一次备份的文件名称为oobj.odb，不需要修改，直接启动奥维，查看收藏夹中数据。

        如果是需要恢复的数据，不再执行任何操作，使用即可。

        如果不是要恢复的数据，那么就关闭奥维软件，修改刚打开的oobj.odb的文件名，将oobj.odb.2的文件名改成oobj.odb，再次启动奥维，在收藏夹中查看数据。

        以此类推。

        1.3. 苹果手机（平板）

        恢复奥维自动备份数据时如果您的奥维版本是V9.5.0及以上版本，请参考方法一；反之请参考方法二。

        方法一：

        ①点击【收藏】→【菜单】→【备份与恢复】→【导入备份】；

        ②选择需要恢复的文件（oobj.odb/oobj.odb.2/oobj.odb.3等文件为系统备份文件），点击【导入】→【确定】，即可。

        20230309114524

        方法二：

        苹果设备较为特殊，不能直接在设备上查看奥维的根目录。需要使用iTunes通过数据线连接iPhone或者iPad，查看奥维根目录。

        连接手机后，点击wps7按钮，点击【文件共享】。

        22

        点击奥维互动地图，即可查看到奥维根目录下的所有文件。其中，sys_backup文件夹为备份文件夹。

        选中sys_backup文件夹，点击【保存】，即可将备份数据保存到电脑上。

        18

        然后，用户可通过奥维电脑端恢复数据。具体操作请参考本文《1.1电脑》相关说明。

        在收藏夹中加载需要恢复的数据后，将这些数据传输到手机，有以下两种方式。

        （1）通过奥维云端传输

        手机端和电脑端登录同一个账户，手机端保持在地图界面。

        在电脑端操作：用户—>与手机点对点同步对象—>同步选项设置为【对象合并到对方收藏夹】—>同步分析—>开始同步。

        同步成功后，您就可以在地图上查看数据。

        （2）导入导出ovobj文件

        在电脑端导出ovobj文件：点击［系统］菜单，点击【导出对象】，点击【设置对象】，勾选需要导出的数据，点击【确定】；格式，设置为【Omap对象】；点击【导出】，设置文件路径、输入名称；点击【保存】，执行导出，即可。

        在通过iTunes将ovobj文件添加到奥维目录下：在iTunes“奥维互动地图的文档”中，点击【添加文件】，选择刚导出ovobj文件，即可。

        在手机上导入ovobj文件：点击【收藏】，点击【菜单】，点击【导入导出】，点击【从文件导入】；选中需要导入的ovobj文件，点击【导入】，系统解析文件；点击【导入】，点击【确定】，即可。

        2. 恢复自动备份收藏夹

        特别说明：

        （1）卸载奥维软件后，奥维的根目录会被删除，这种情况造成的数据丢失是无法恢复的。

        （2）满足以下条件，才可能触发自动备份收藏夹：

        第一，用户设置了自动备份收藏夹；

        第二，数据存在修改；

        第三，按照用户设置的频率进行收藏夹备份，有【按小时备份】【按天备份】【按周备份】和【按月备份】。

        因此，存在部分数据备份不到的情况。

        2.1. 电脑端

        恢复自动备份收藏夹时如果您的奥维版本是V9.5.0及以上版本，请参考方法一；反之请参考方法二。

        方法一：

        ①点击［系统］→【数据管理】→【备份与恢复】，如果没有备份与恢复按钮，请参考方法二进行数据恢复或升级软件版本；

        ②在备份与恢复窗口，选择需要恢复的文件（.ovobj格式数据），点击恢复，即可。

        222

        方法二：

        在奥维电脑端，收藏夹自动备份文件保存在安装目录backup（例如，E:\omap\data\backup）文件夹下。若安装目录下没有该文件夹，说明没有收藏夹备份数据。

        点击［系统］菜单，点击【导入对象】，找到奥维安装目录的backup文件夹，选择备份文件，点击【打开】。

        导入备份

        系统自动解析文件，点击【导入】按钮，即可。导入后，数据会保存在收藏夹中，显示在地图上。

        39

        2.2. 手机版

        在奥维主界面上，点击【收藏】，点击【菜单】，点击【导入导出】，点击【导入备份】。

        未标题-1(2)

        系统会自动过滤出备份文件，点击某个时间节点的备份文件，系统会自动解析文件；点击【导入】，点击【确定】，即可执行导入。

        未标题-2

        在奥维中怎样查看标签的海拔信息

        更新 阅读 104,231 次

        在奥维中，支持查看单个标签的海拔信息，也支持批量获取标签的海拔信息，并且可将获取的海拔信息导出到TXT文本或者Excel表格中。

        查看标签海拔信息之前，您需要参照帮助文档《如何导入高程数据》，将高程数据导入到奥维中，然后才能获取标签的海拔。

        接下来我们讲解一下在奥维中如何获取标签的海拔信息。

        1、批量获取标签海拔

        在奥维PC版主界面，点击［系统］菜单，点击【数据转换】，点击【获取标签】海拔，进入［获取标签海拔］窗口。

        未标题-1

        在［获取标签海拔］窗口，点击【添加标签】，勾选需要获取海拔的标签，点击【确定】按钮，将标签添加到列表中。

        未标题-2

        添加标签后，点击【获取海拔】，点击【确定】，即可获取标签的海拔信息。

        未标题-3

        2、查看单个标签的海拔

        （1）电脑版

        在地图上，点击标签，点击【设置】，进入［标签设置］窗口。

        未标题-5

        点击【经纬度】，即可查看该标签的经纬度；点击【获取高度】，即可查看该标签的海拔。

        未标题4

        （2）手机版

        在地图上，点击标签，点击显示名称的位置，进入［标签设置］页面，点击【经纬度及海拔】，即可查看该标签的经纬度；点击【获取高度】，即可查看该标签的海拔。

        未标题-6

        如何将标签的坐标、海拔等属性导出到Excel表格中

        更新 阅读 64,343 次

        在奥维互动地图中，用户可将标签的名称、坐标、海拔、备注等属性导出到Excel表格。其中坐标包括GCJ-02地理坐标、CGCS2000地理坐标以及北京54、西安80、CGCS2000等平面坐标。
        特别说明：仅VIP和SVIP支持该功能。

        1. 电脑端导出标签对象

        1.1.批量获取标签海拔

        如果不需要导出海拔，请忽略。

        A.点击［系统］→【数据转换】→【获取标签海拔】→【添加标签】；

        B.勾选标签，点击【确定】→【获取海拔】→【确定】，即可。

        1.2. 导出经纬度坐标

        （1）添加地图对象

        点击［系统］菜单，点击【导出对象】按钮，点击【设置对象】按钮，批量勾选需要导出的对象，点击【确定】按钮。

        未标题-2(5)

        （2）设置导出格式及属性

        ①导出CGCS2000地理坐标

        添加完需要导出的对象后，点击【格式】下拉框，选择CSV格式。

        坐标类型：选择CGCS2000地理坐标。

        点击【导出】按钮，设置文件路径以及输出属性等。
        经纬度格式：用户可以选择【度】【度分】或者【度分秒】，我们这里选择【度】。
        输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、经纬度、海拔、备注为例。
        在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。
        点击【确定】按钮，执行导出。完成后，提示“导出CSV格式文件成功”。

        未标题-1(11)

        未标题-3(1)

        ②导出GCJ-02地理坐标

        添加完需要导出的对象后，点击【格式】下拉框，选择CSV格式。

        坐标类型：选择GCJ-02地理坐标。

        点击【导出】按钮，设置文件路径以及输出属性等。

        经纬度格式：用户可以选择【度】【度分】或者【度分秒】，我们这里选择【度】。

        输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、经纬度、海拔、备注为例。

        在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。

        点击【确定】按钮，执行导出。完成后，提示“导出CSV格式文件成功”。

        未标题-4

        未标题-5(1)

        1.3. 导出平面坐标

        要导出标签的北京54、西安80或者CGCS2000坐标，必须先将系统坐标系设置成相对应的坐标系。即如果要导出CGCS2000坐标，那么就将奥维的系统坐标系设置成CGCS2000坐标系。

        1.3.1. 设置系统坐标系

        在奥维互动地图PC版客户端中，点击［系统］菜单，点击【系统设置】，进入［系统设置］窗口；在［常用］选项卡中，点击【系统坐标系】下拉框，选择【横轴墨卡托投影坐标】，点击【设置】按钮，进入［横轴墨卡托投影坐标］设置窗口。用户即可设置需要的坐标系。

        3

        ①坐标类型：用户可根据实际需要选择【经纬度<——>北京54】【经纬度<——>西安80】【经纬度<——> CGCS2000】【经纬度<——> UTM】或者【经纬度<——> 自定义】，本文以CGCS2000为例。

        ②转换参数：包括七参数、三参数、四参数、全参数、固定参数和简化参数，用户可根据现有参数情况选择，当坐标类型选择【经纬度<——> UTM】无该项设置。本文以七参数和固定参数为例。

        若用户需要导出分带投影的坐标，应选择固定参数。

        ★若用户需要含有带号的坐标，那么应选择含有带号的参数。

        例如：CGCS2000_3_Degree_GK_Zone_38

        3度分带法的CGCS2000坐标系，带号为38（中央经线3*38=114），横坐标前加带号38

        坐标值示例：38745763.059 4247943.247，该坐标x为8位数，前两位38位带号。

        ★若用户需要不含带号的坐标，那么应选择带有中央经线的参数。

        例如：CGCS2000_3_Degree_GK_CM_117E

        3度分带法的CGCS2000坐标系，中央经线为东经117°，横坐标前不加带号

        坐标值示例：483430.300 4244220.223。

        是选择3°分带的坐标参数还是6°分带的坐标参数，请根据实际需要确定。

        4

        ③参数模式：七参数，需要设置【参数模式】，保持默认设置即可。

        设置完坐标参数后，点击【确定】按钮，点击【确定】按钮，保存设置。

        1.3.2. 导出平面坐标及海拔

        设置完成系统坐标系后，即可将标签的平面坐标导出。

        （1）添加地图对象

        点击［系统］菜单，点击【导出对象】按钮，点击【设置对象】按钮，批量勾选需要导出的对象，点击【确定】按钮。

        未标题-2(5)

        （2）设置导出格式及属性

        添加完需要导出的对象后，点击【格式】下拉框，选择CSV格式；点击【导出】按钮，设置文件路径以及输出属性等。

        输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、平面坐标、海拔、备注为例。

        在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。如下图所示。

        点击【确定】按钮，执行导出。完成后，提示“导出CSV格式文件成功”。

        未标题-1(12)

        未标题-2(6)

        2. 手机端导出标签对象

        2.1.批量获取标签海拔

        如果不需要导出海拔，请忽略。

        A.在手机端主界面，点击［更多］→【数据转换】→【获取标签海拔】→【添加标签】；

        未标题-1

        B.勾选标签，点击【确定】→【获取海拔】→【确定】，即可。

        未标题-1

        2.2. 导出经纬度坐标

        （1）导出对象

        在手机端主界面，点击【收藏】，点击【菜单】，点击【导入导出】，点击【导出对象】，进入［选择对象］页面。

        7

        （2）导出CGCS2000地理坐标

        ①设置文件类型及选择标签

        勾选需要导出的数据，点击【确定】，【确定】；

        坐标类型：选择CGCS2000地理坐标。

        文件类型：选择CSV文件。

        点击【保存到文件】，设置路径（默认为奥维根目录，安卓手机可以点击【设置】，修改路径），输入名称，点击【确定】。

        未标题-3(2)

        ②设置输出属性

        经纬度显示格式：用户可以选择【度】【度分】或者【度分秒】，我们这里选择【度】。

        输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、经纬度、海拔、备注为例。

        在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。

        点击【确定】按钮，执行导出。完成后，提示“导出完成[15/16]”。

        [15/16]：两个数字不一样，是因为“16”包含了文件夹的数量，而“15”仅是标签的数据，所以导出结果是正常的。

        未标题-4(1)

        （3）导出GCJ-02地理坐标

        ①设置文件类型及选择标签

        勾选需要导出的数据，点击【确定】，【确定】；

        坐标类型：选择GCJ-02地理坐标。

        文件类型：选择CSV文件。

        点击【保存到文件】，设置路径（默认为奥维根目录，安卓手机可以点击【设置】，修改路径），输入名称，点击【确定】。

        未标题-5(2)

        ②设置输出属性

        经纬度显示格式：用户可以选择【度】【度分】或者【度分秒】，我们这里选择【度】。

        输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、经纬度、海拔、备注为例。

        在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。

        点击【确定】按钮，执行导出。完成后，提示“导出完成[15/16]”。

        [15/16]：两个数字不一样，是因为“16”包含了文件夹的数量，而“15”仅是标签的数据，所以导出结果是正常的。

        未标题-6(1)

        2.3. 导出平面坐标

        要导出标签的北京54、西安80或者CGCS2000坐标，必须先将系统坐标系设置成相对应的坐标系。即如果要导出CGCS2000坐标，那么就将奥维的系统坐标系设置成CGCS2000坐标系。

        2.3.1. 设置系统坐标系

        在手机端主界面，点击【更多】，点击【设置】，点击【坐标系】，选择【横轴墨卡托投影坐标】，点击设置，进入［横轴墨卡托投影坐标］页面。

        10

        关于参数的说明请参考本文《1.2.1设置系统坐标系》，这里不以赘述。七参数和固定参数的设置示例如下图所示。

        11

        2.3.2. 导出平面坐标及海拔

        设置完成系统坐标系后，即可将标签的平面坐标导出。

        再次执行本文《2.1.导出经纬度坐标》的步骤（1）和步骤（2），这里不以赘述。

        在［输出选项］页面，对输出条目进行设置。仅导出平面坐标的话，经纬度显示格式不需要设置。

        输出条目：用户可根据实际需要选择需要输出的属性条目，本教程以导出文件夹、名称、平面坐标、海拔、备注为例。

        在此，用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目，点击【上移】或者【下移】按钮。若用户没有特别需求，建议用户不要调整。

        点击【确定】按钮，执行导出。完成后，提示“导出完成[15/16]”。

        [15/16]：两个数字不一样，是因为“16”包含了文件夹的数量，而“15”仅是标签的数据，所以导出结果是正常的。

        安卓手机奥维根目录：Android/data/com.ovital.ovitalMap/files/omap

        未标题-7

        奥维互动地图用户群功能说明（PC端）

        更新 阅读 39,509 次

        在奥维互动地图中，用户可创建群，将好友添加为群成员，实现在群中进行消息通信、数据分享等。

        奥维软件版本要求：V8.10及以上。
        会员等级要求：仅VIP和SVIP支持该功能。

        1. 创建群

        在奥维［好友列表］窗口，选中【我的群】，点击鼠标右键，点击【创建群】，进入［群信息］窗口，输入名称，群介绍，点击【创建】，执行创建。完成后，在［我的群］列表下会显示该群。

        名称：用户根据实际需要为群命名。

        介绍：用户可简单介绍创建该群的目的、作用等。

        image-20240605152554363

        2. 成员管理

        在［我的群］列表下，选中群，点击鼠标右键，点击【成员管理】，进入［群信息］窗口，可查看群信息，可对群成员进行管理，可对群进行设置。

        未标题-2

        2.1. 成员管理

        在［成员管理］菜单下， 群主可以邀请奥维好友加入该群。

        点击【邀请】按钮，弹出［选择好友］窗口，勾选需要添加入本群的好友，点击【确定】按钮，即可。

        未标题-4

        2.2. 群设置

        在［群设置］菜单下，群成员可对消息和位置分享进行设置，群主可对加群方式和对象上传进行设置。

        image-20250211144904145

        （1）消息设置

        可选择【不接收】、【接收不提醒】或者【接收并提醒】。建议用户选择【接收并提醒】，这样，收到消息后会显示在会话窗口中，并有声音提示。

        （2）位置分享

        可选择【不分享】、【我的位置】或者【奥维定位设备】。

        我的位置：即采集的奥维账户绑定的手机、平板、电脑等设备的定位信息。

        要实现位置分享，必须设置采集位置。请参考本文《5.1.位置采集设置》。

        （3）加群方式

        仅群主可以设置。

        允许任何人申请：即任何奥维用户都可以根据群id、名称查找群，并申请加入该群。

        只允许管理员添加：即只有群主可以添加成员，其他奥维用户不能通过申请的方式加入。

        设置完成后，点击【修改】按钮，即可。

        3. 发送消息

        在群中，成员可以发送文字、标记、图片、文件等消息。

        5_thumb-1

        3.1. 发送标记

        用户可将本地收藏夹中的奥维对象发送到群里，群成员可下载、收藏群中的奥维对象。

        未标题-7

        在群中，群成员可将其他成员发送的奥维对象保存到本地收藏夹。

        显示当前对象：即将点击的对象显示在地图上。

        显示所有对象：即将群中所有奥维对象显示在地图上。

        收藏当前对象：即将点击的对象收藏到本地收藏夹。

        收藏所有对象：将群中所有的奥维对象收藏到本地收藏夹。

        未标题-8

        3.2. 发送图片和文件

        成员可将本地磁盘中的照片和文件发送到群中。

        未标题-9

        4. 查看已关注位置的群友

        群成员可通过群将自己的位置信息及实时轨迹分享给群中的其他成员。

        假设群友A分享位置，群友B查看群友A的位置及轨迹。

        4.1. 位置采集设置

        群友A操作。

        用户要分享位置，必须先采集自己位置。

        登录账户后，点击［用户］菜单，点击【账户设置】，点击【位置采集设置】，设置定位收集、采集间隔、存盘期限等。

        若用户是分享奥维定位设备的位置信息，那么定位采集和采集间隔不用设置，定位设备的位置信息会自动发送到奥维服务器或者企业服务器。

        未标题-10

        （1）定位收集：用户可设置为【不收集】【收集当前位置】或者【收集最近n天】，最多只能设置【最近30天】。

        （2）采集间隔：用户可根据自己的实际需要设置采集间隔时间，如设置为10秒，即本账号所关联的设备每隔10秒上传实时位置至奥维服务器。

        （3）存盘期限：用户可根据实际需要设置，不同期限需要不同等级的VIP；若用户设置为【无】，则收集的轨迹和实时位置不会存盘。

        设置好后，点击【确定】，点击【确定】，保存配置。

        4.2. 位置分享

        群友A操作。

        进入到［群设置］页面，将位置分享设置为【我的位置】，点击【修改】，保存设置即可。

        参考本文《2.2.群设置》。

        4.3. 查看已关注位置的群友

        群友B操作。

        在［好友列表］窗口，选中【我的群】，点击鼠标右键，点击【查看已关注位置的群友】，，进入［查看已关注位置的群友］页面，群友B可在此添加分享了位置的群友A。

        点击【添加】，选择群，勾选已分享了位置的群友，点击【确定】，即可。

        也可勾选【整个群】，直接将所有群友添加进来。

        未标题-11

        待群友A的位置采集成功后，群友B即可在地图上查看群友A的位置信息。

        未标题-12

        另外，群友B可对群友A的位置显示效果进行设置。

        选中群友A，点击【修改】，可修改昵称、定位以及线条颜色、宽度、不透明度等显示属性。

        定位：可设置为显示最后位置或者显示轨迹。若设置为显示轨迹的话，可将群友A的实时轨迹显示在地图上，且在【显示设置】栏目中可对线条的颜色、宽度等进行设置。

        未标题-13

        5. 查看群资料

        群成员可查看所在群的资料信息，如群主、名称、服务期限、人数上限等信息。

        在［我的群］栏下，选中群，点击鼠标右键，点击【查看群资料】，进入［群信息］窗口，即可查看群信息。

        14_thumb-1副本

        在［群信息］页面中，点击【二维码分享】按钮，可以将群的二维码分享给好友，好友用奥维手机端扫一扫加群。

        6. 查找群

        在奥维中，用户可以通过群id或者名称查找群。查找后，可申请加入该群。

        在［好友列表］中，选择【我的群】，点击鼠标右键，点击【查找群】，选择查找方式（包括按ID查找或者按名称查找），输入ID或者名称，点击【查找】按钮，即可。

        查找到群后，选中，点击【申请加群】，发出加群请求。待群主同意后，即可加入该群。

        当然，对于加群方式为“只能管理员添加”的群，用户是不能申请加入的，要群主邀请。

        未标题-16

        【视频】如何通过显示在地图上的标签附件将航拍图导入到奥维中

        更新 阅读 20,184 次

        在工作的过程中，用户可能会将航拍图添加为标签的附件，显示在地图上。如果航拍图不多的话，这种方式可以很好解决显示航拍图的问题；但是，如果航拍图较多的话，同时显示在地图上，可能会降低地图的浏览性能，带来卡顿、不流畅的问题。
        因此，为了解决通过标签附件方式加载超大航拍图出现的系统卡顿、浏览不畅等问题，用户可以通过显示在地图上的标签附件导入航拍图，生成地图数据。
        特别说明：该方法支持批量导入。若用户的航拍图含有经纬度坐标，可将航拍图拖入到奥维中，批量生成标签，航拍图会自动保存为标签的附件。

        点击观看

        【视频】如何在奥维中导出等高线及影像底图为CAD矢量图

        更新 阅读 58,450 次

        在奥维互动地图中，用户可导出等高线及影像底图，使用CAD打开编辑。另外，奥维对象也可同等高线、影像底图一起导出。
        注意：（1）仅SVIP用户可使用该功能。

                   （2）奥维无内置高程数据，使用此功能，请先导入高程，参考《如何导入高程数据》

        当然，使用CAD加载奥维对象、等高线及影像底图，还有一种更为简单、方便的方法，即使用奥维CAD插件，关于奥维CAD插件的详细介绍请参考视频教程《奥维CAD插件加载与功能应用详解》。

        点击观看
