如何将奥维中的地图导出成tpk切片包并在ArcGIS中加载

奥维支持将地图导出成tpk切片包,可实现在ArcGIS中加载。

导出的地图含有空间参考系,能正常和WGS-84坐标及CGCS2000、北京54、西安80等平面坐标的矢量数据叠加显示。

仅VIP5及以上等级用户可使用该功能。

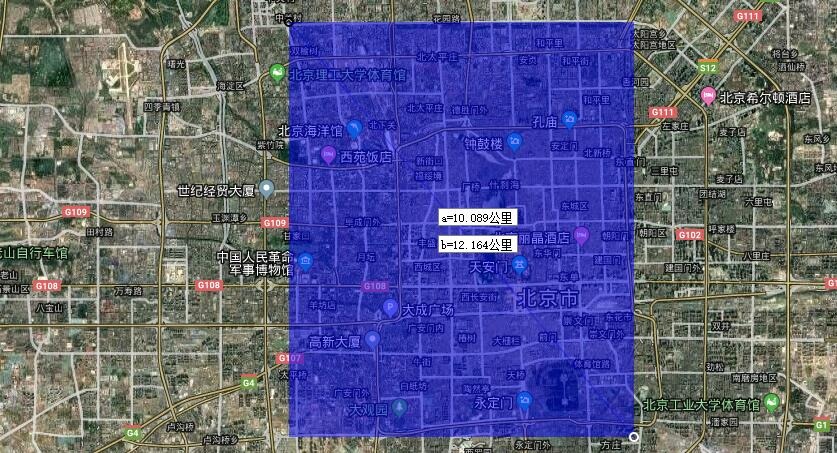

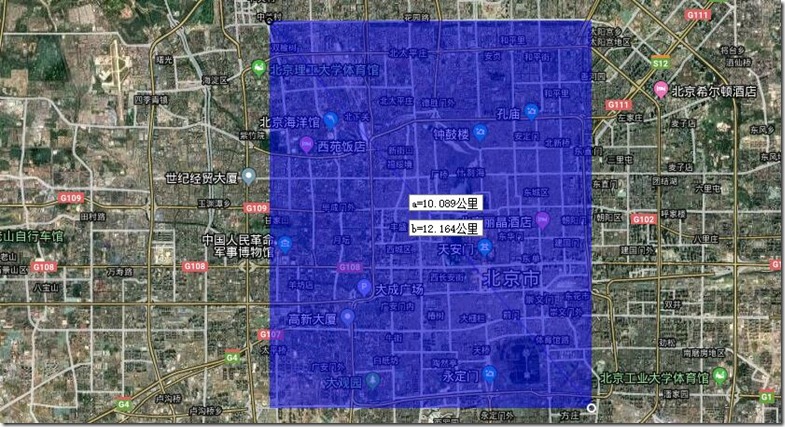

我们在地图上绘制一个矩形或者多边形区域,将该区域内的地图导出成tpk切片包,如下图所示。

1

在导出之前,用户应下载好地图数据。下载地图数据请参考使用帮助文档《如何下载地图数据》。

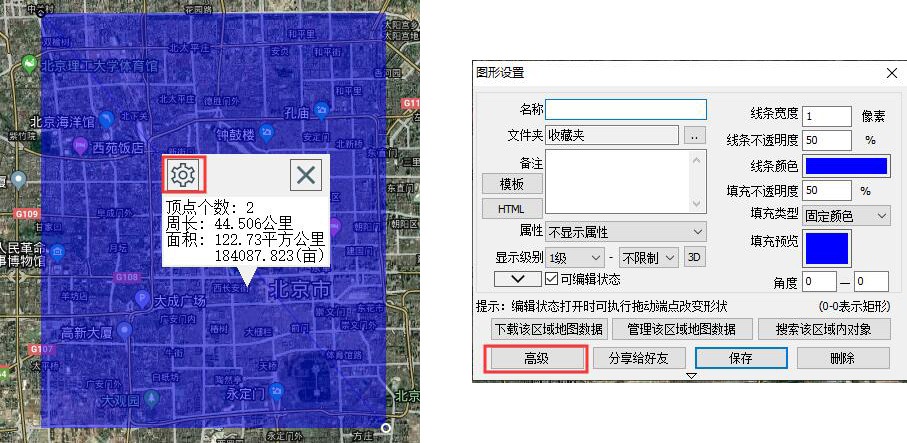

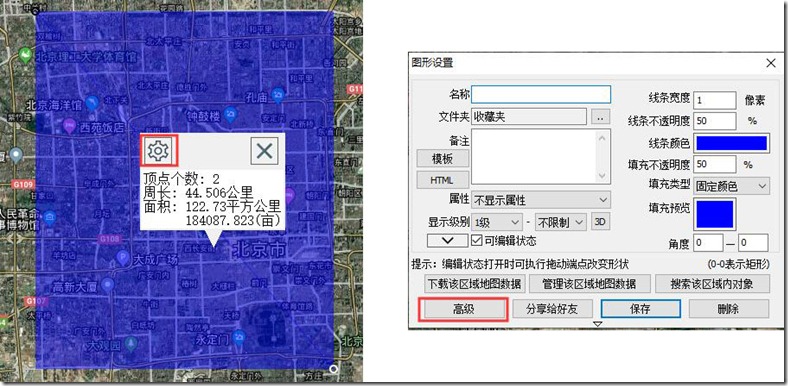

下载好地图数据后,点击该区域,点击wps18按钮,点击【高级】。

11

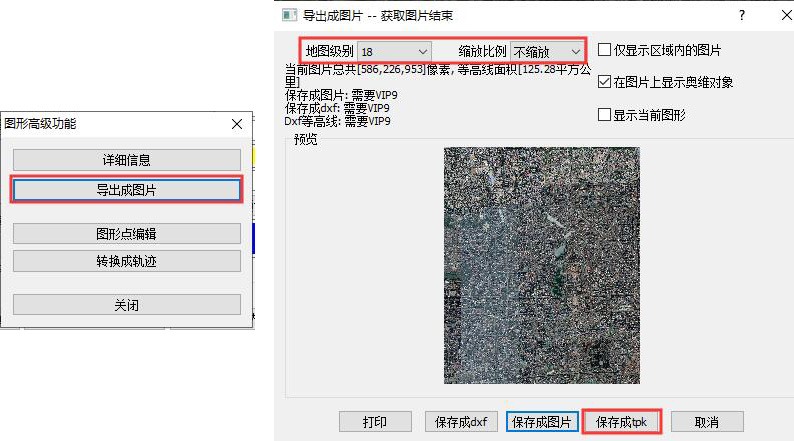

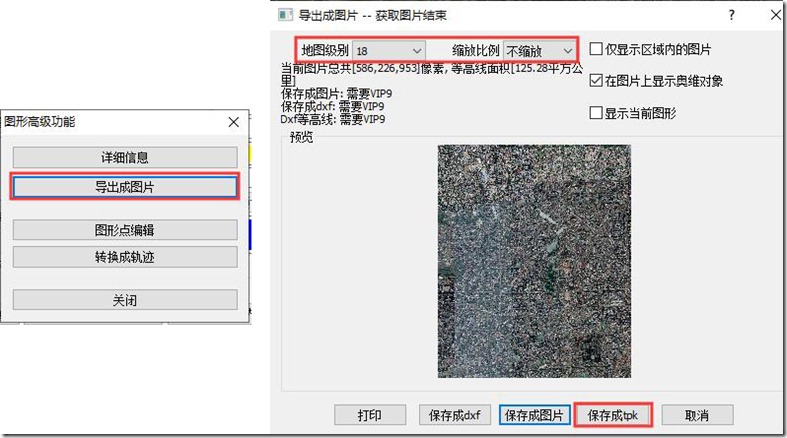

点击【导出成图片】,设置地图级别,其他设置项无需设置,点击【保存成tpk】。

地图级别:级别越高,地图越清晰。您下载了多少级的地图数据,就设置为多少级。

15

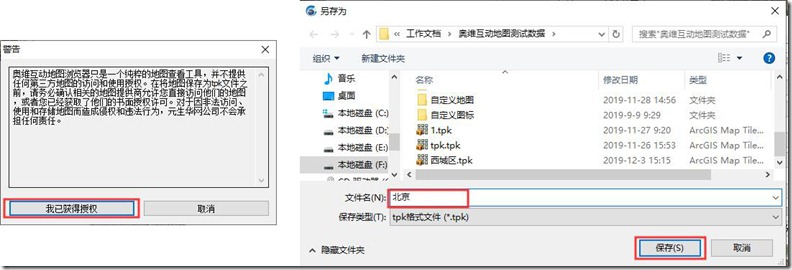

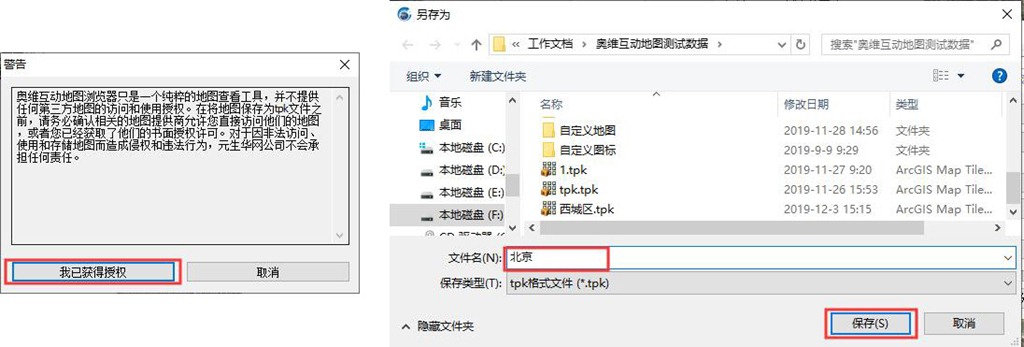

点击【我已获得授权】,输入名称,点击【保存】。

16

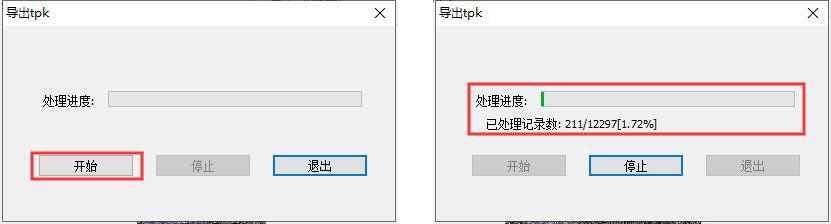

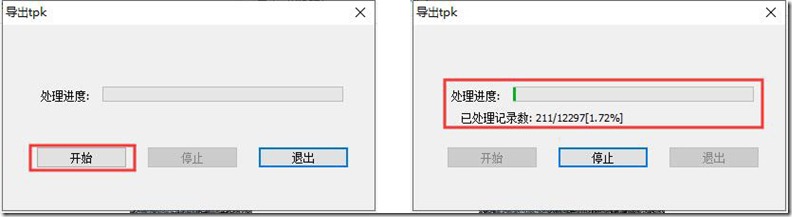

点击【开始】,执行导出。

17

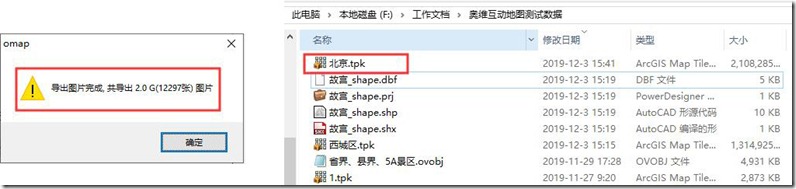

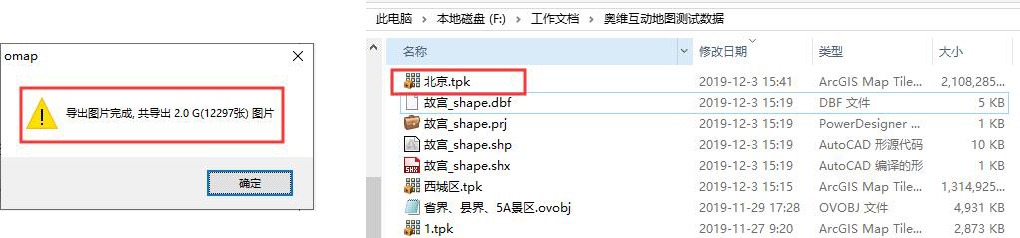

导出完成后,我们可以在存放目录下查看。

20

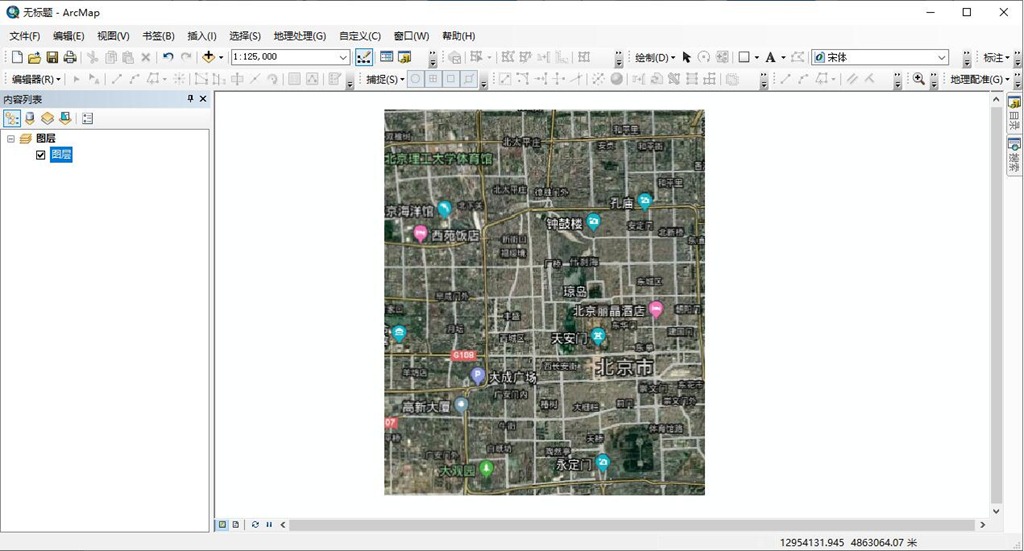

将导出的tpk文件拖到ArcMap界面,即可加载显示。

地图数据已经分级,级别不同,地图要素详略程度不同。级别越高,地图要素越详细。

在ArcMap中,使用鼠标滚轮可缩放地图。

21

若您还需要在地图上加载在奥维中绘制的矢量数据,需要单独导出。具体操作请参考使用帮助文档《如何将奥维对象导出成SHP(ArcGIS)文件》。

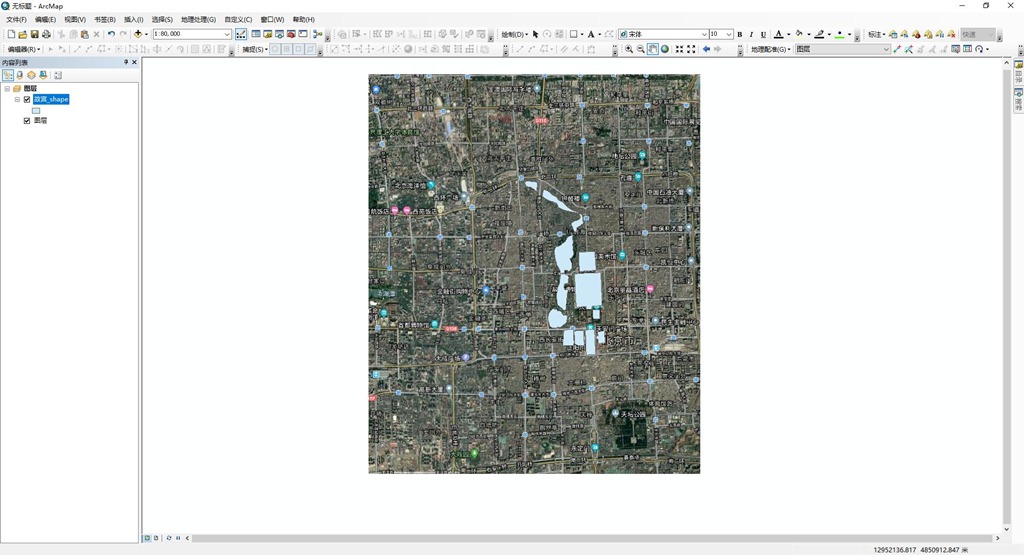

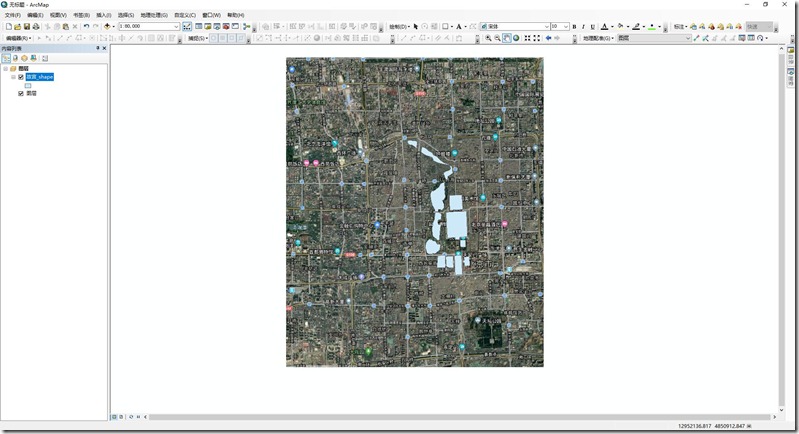

在地图上加载矢量数据的效果如下图所示。

22
