如何将奥维对象导出成SHP（ArcGIS）文件

更新 阅读 71,213 次

    在奥维互动地图中，您可以将标签、图形、轨迹等奥维对象导出shp格式文件，在ArcGIS中进行编辑。

    支持导出的坐标系包括：北京54、西安80、CGCS2000、UTM、自定义等投影坐标和CGCS2000、GCJ-02等地理坐标。

    下面分别对奥维PC端和手机端导出SHP文件进行说明。

    1、奥维电脑端导出SHP文件

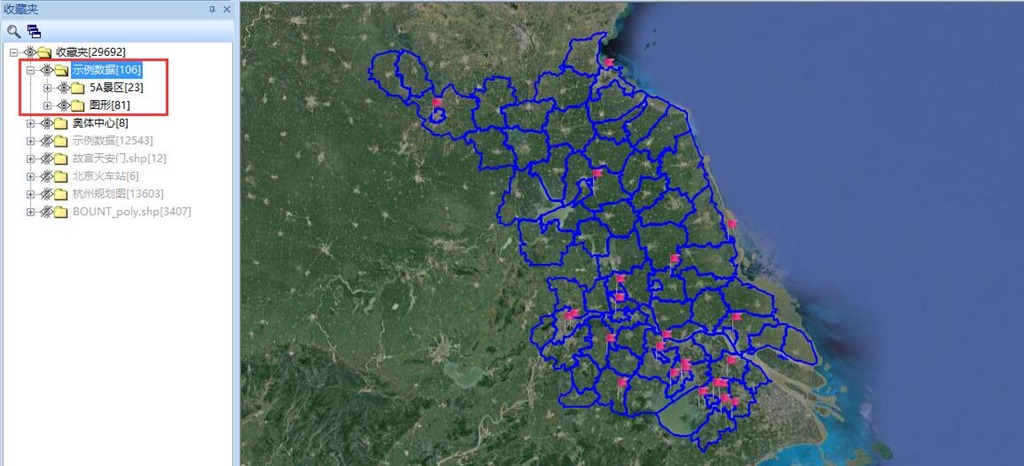

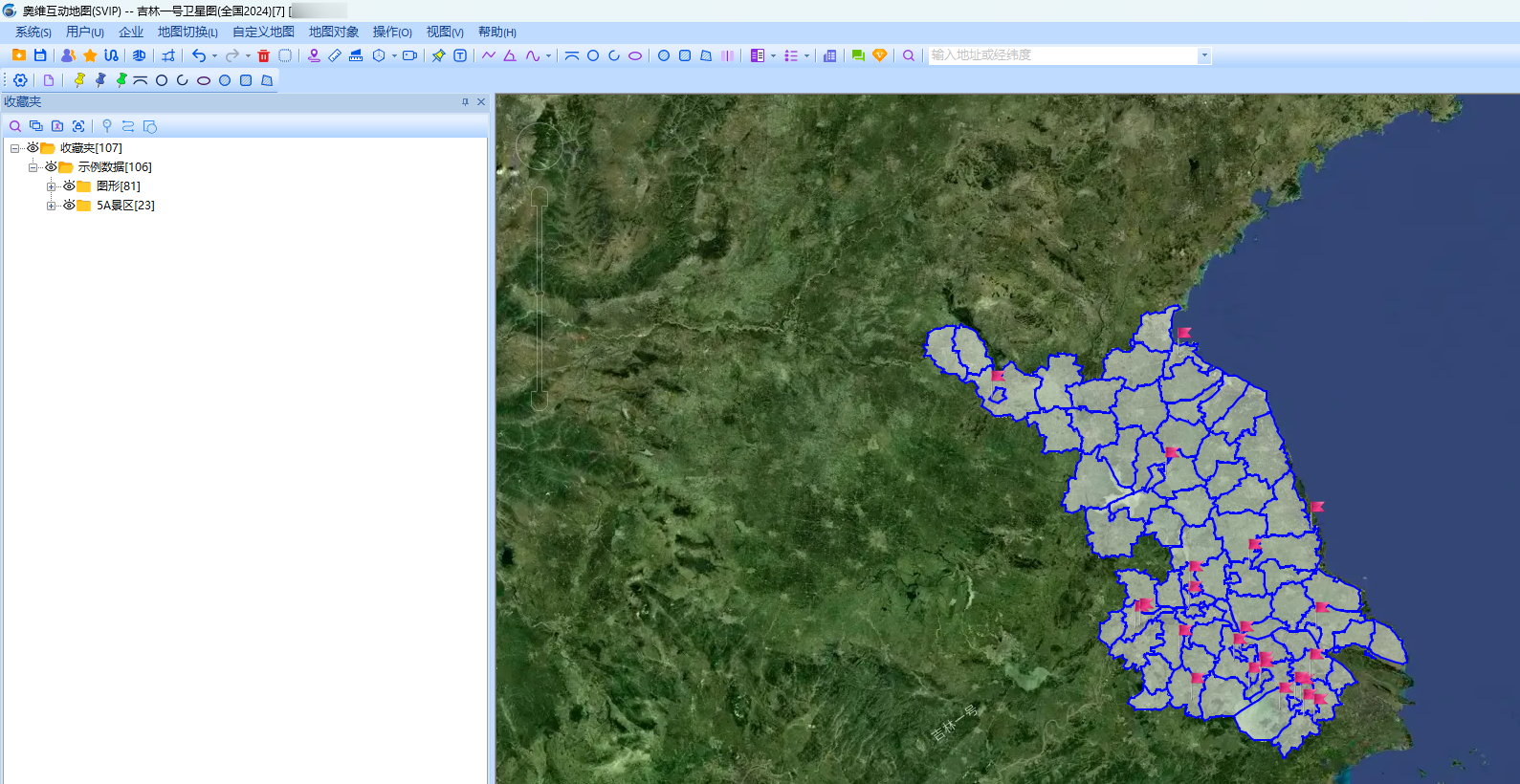

    示例数据如下图所示，包含奥维标签、图形对象，在ArcGIS中称为点、面要素。

    1

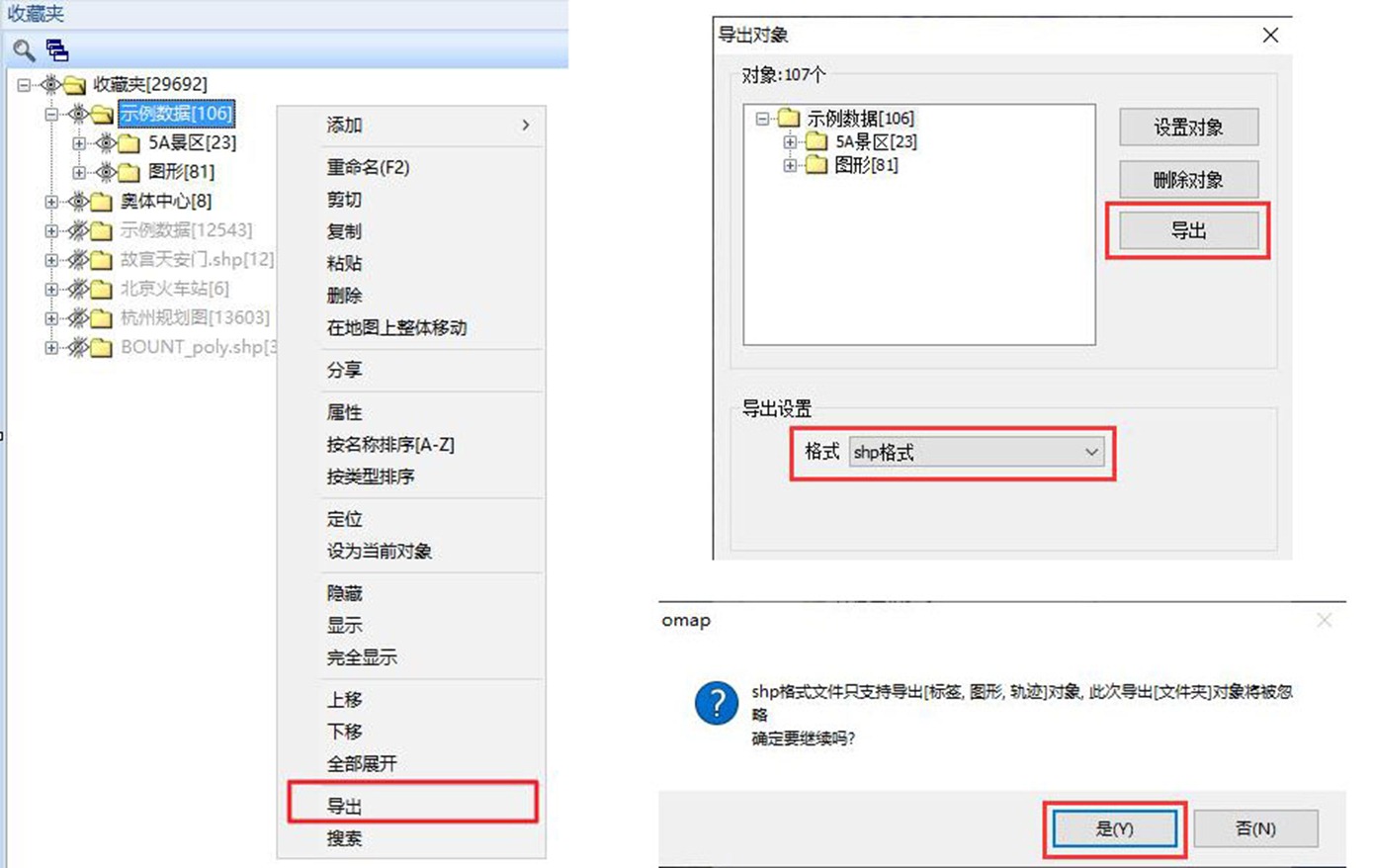

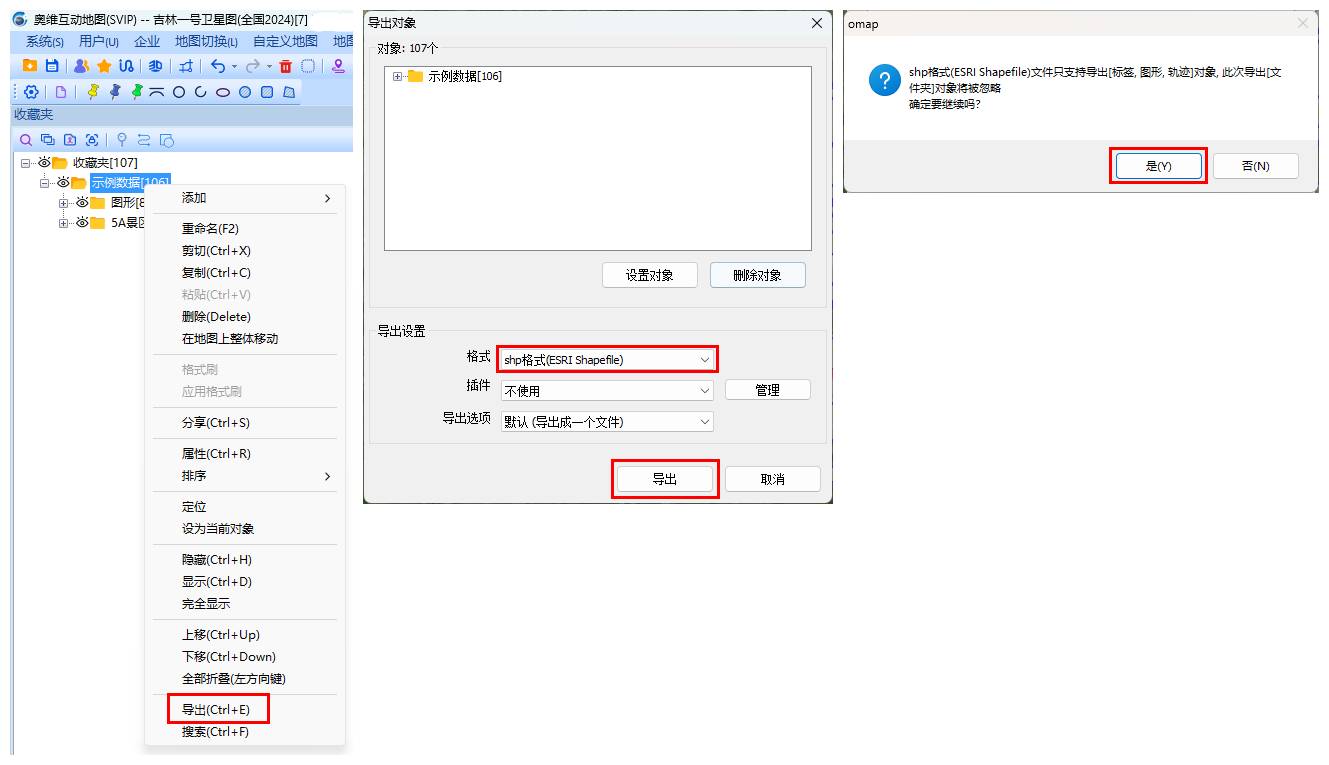

    在奥维PC端的收藏夹中，选中需要导出的数据，点击鼠标右键，点击【导出】，设置导出格式为【shp格式】，点击【导出】，点击【是】。

    1

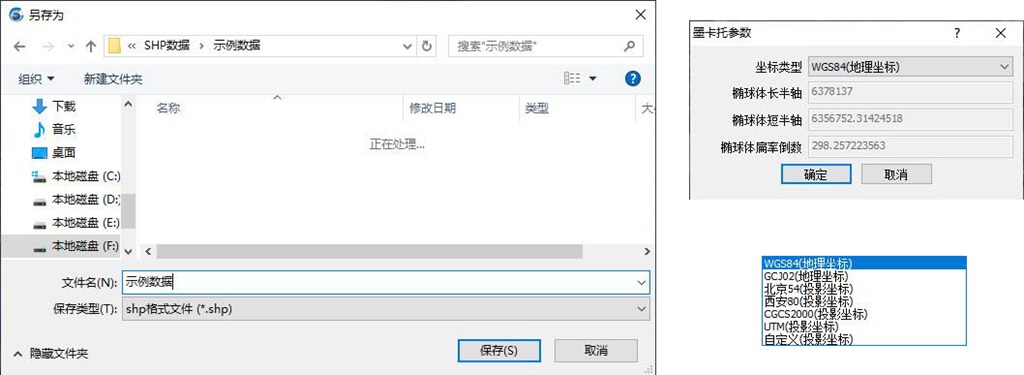

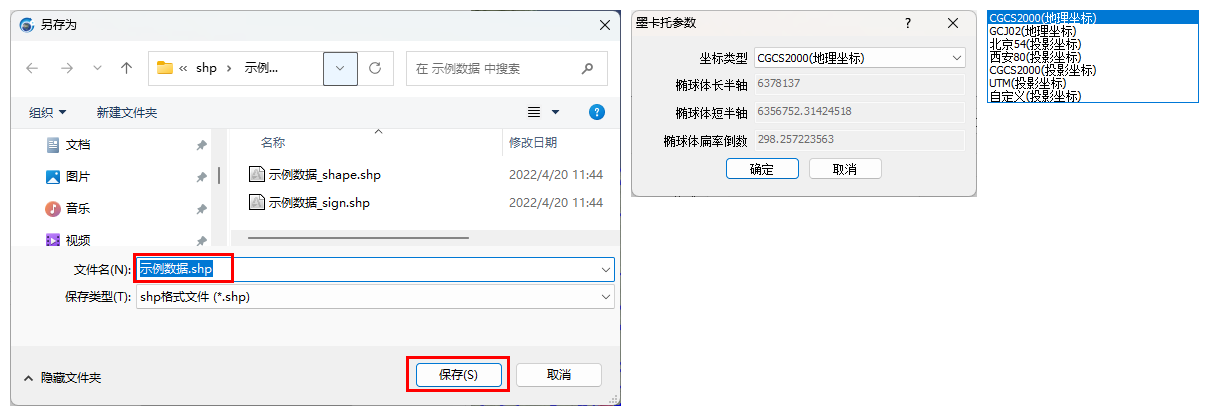

    输入名称，点击【保存】，进入［墨卡托参数］设置窗口。

    坐标类型：包括CGCS2000、GCJ-02等地理坐标和北京54、西安80、CGCS2000、UTM、自定义等投影坐标。您应根据实际需要选择。

    北京54、西安80、CGCS2000投影坐标分为3°分带投影和6°分带投影。

    未标题-1

    本文以CGCS2000（投影坐标）为例。

    参数类型：分带投影坐标系的参数有以下几大类。

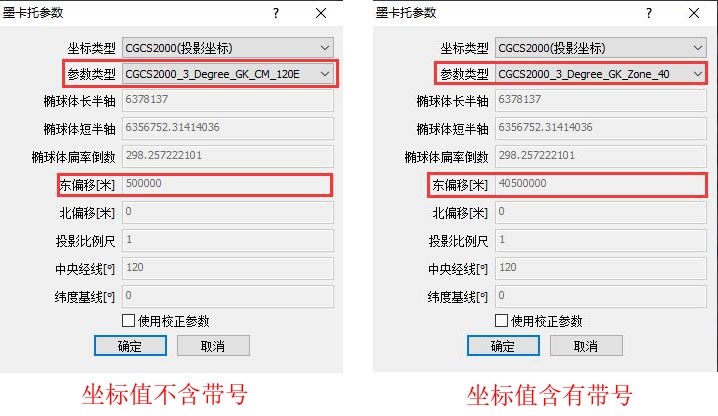

    3°分带：

    CGCS2000_3_Degree_GK_CM_120E

    采用3°分带投影的CGCS2000坐标系，中央经线为东经120°，X坐标不含带号。

    CGCS2000_3_Degree_GK_Zone_40

    采用3°分带投影的CGCS2000坐标系，带号为40（中央经线：3*40=120），坐标值含带号。

    16

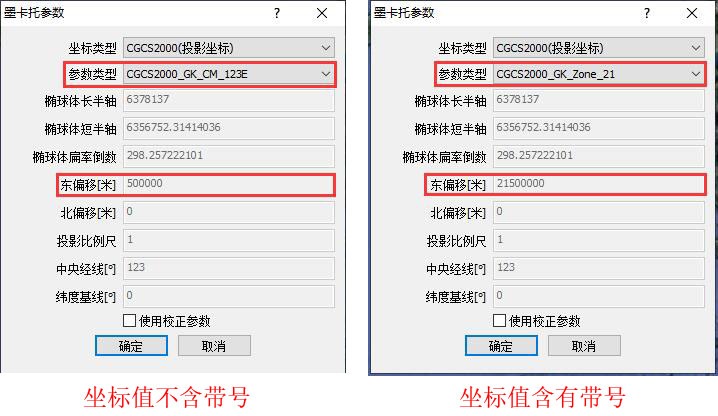

    6°分带：

    CGCS2000_GK_CM_123E

    采用6°分带投影的CGCS2000坐标系，中央经线为东经123°，坐标值不含带号。

    CGCS2000_GK_Zone_21

    采用6°分带投影的CGCS2000坐标系，带号为21（中央经线：6*21-3=123），X坐标含带号。

    13

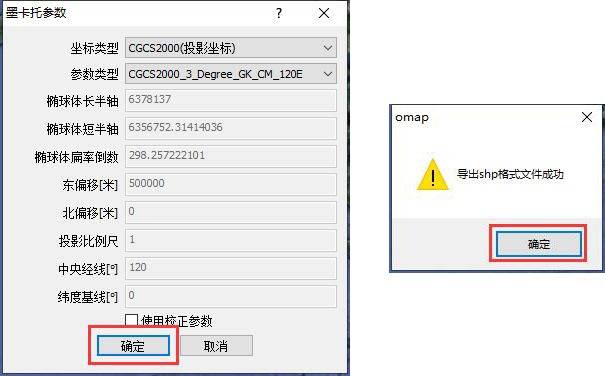

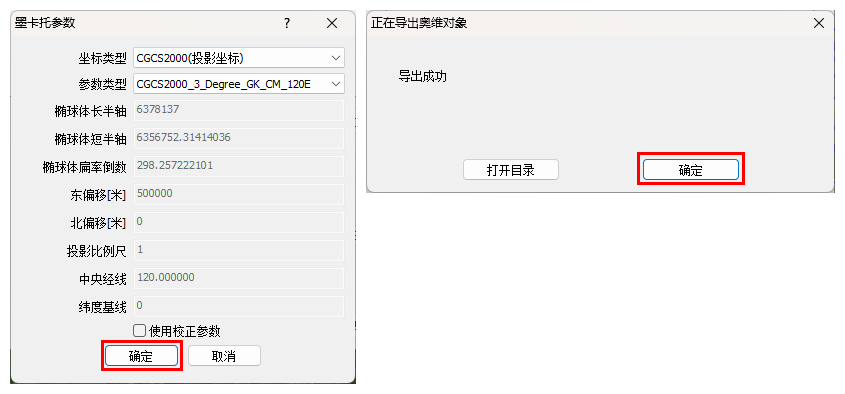

    设置好坐标系后，点击【确定】，执行导出。

    20

    在导出目录下，查看导出的数据。

    含有“sign”字符的文件表示“点要素”，由奥维的标签对象导出；

    含有“track”字符的文件表示“线要素”，由奥维的轨迹对象导出；

    含有“shape”字符的文件表示“面要素”，由奥维的图形对象导出。

    本文导出的数据仅有点和面文件。

    23

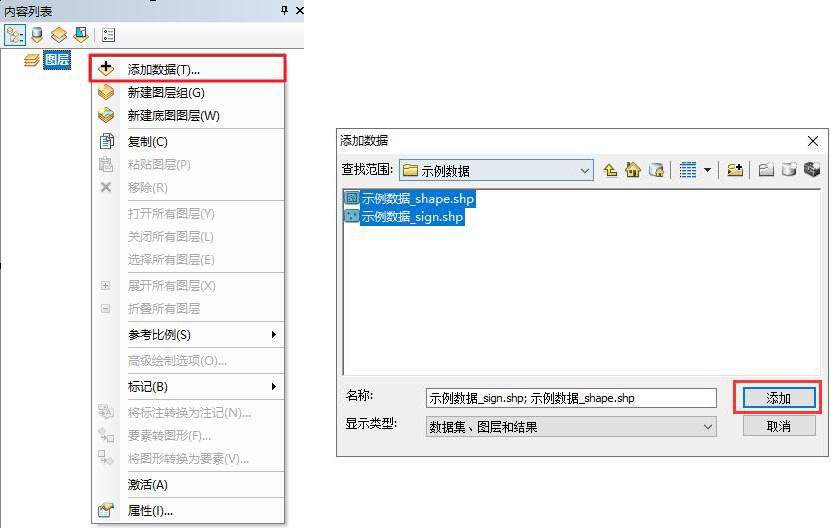

    在ArcGIS中加载从奥维导出的shp数据。

    29

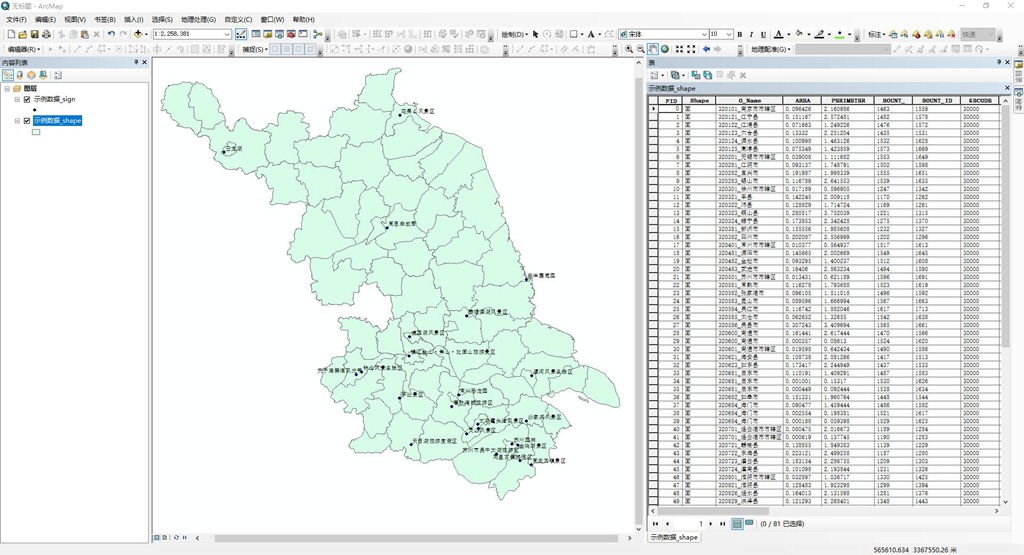

    可以看到，导出的标签和图形对象正常加载。

    26

    2、奥维手机端导出SHP文件

    在奥维手机端同样可以将标签、轨迹、图形对象导出成SHP文件，在ArcGIS中加载。

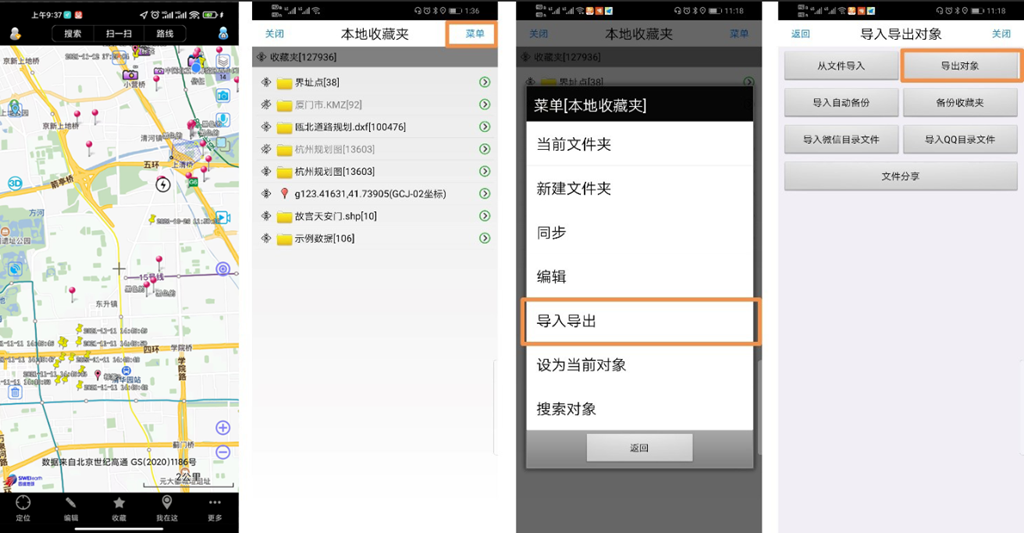

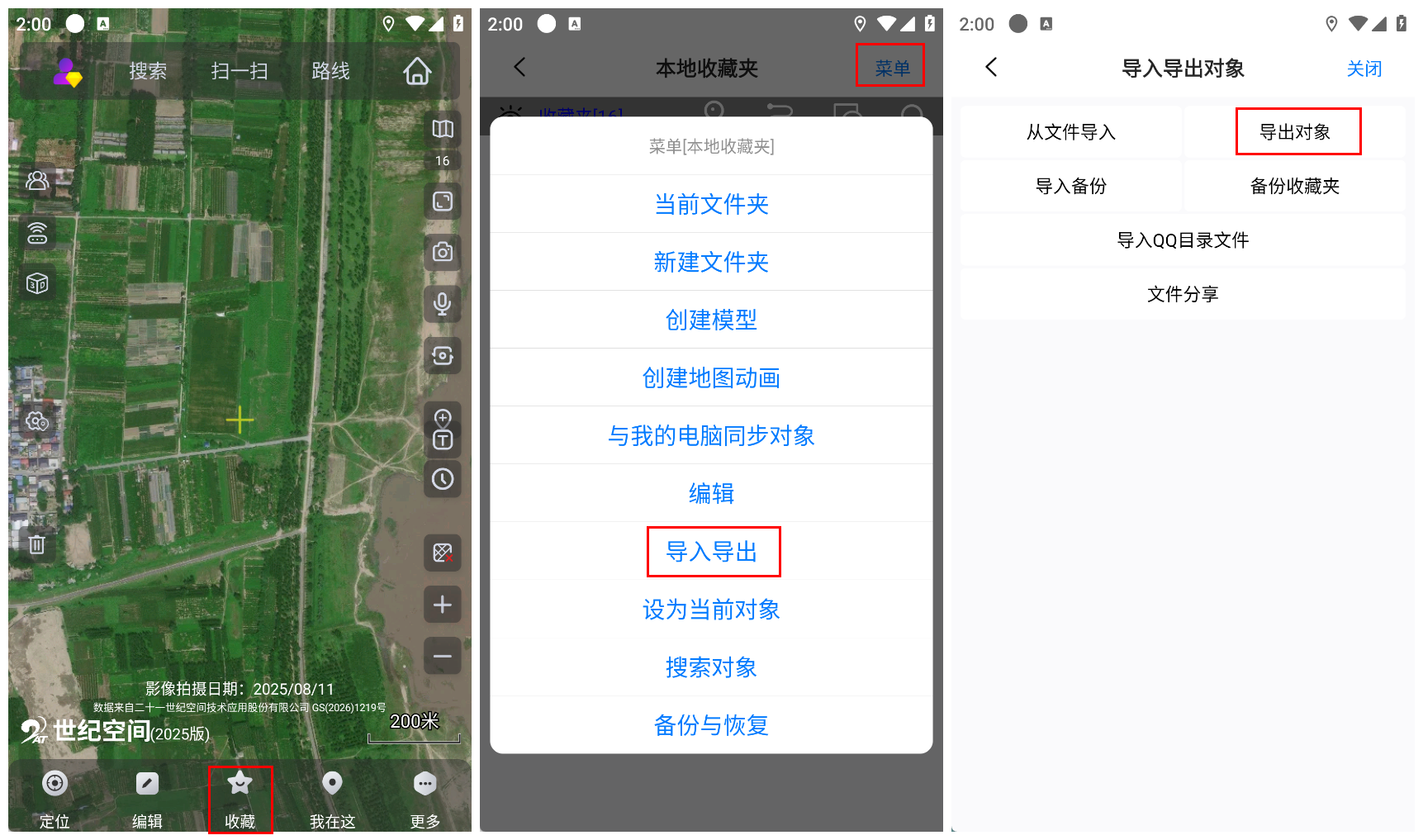

    在奥维手机端主界面，点击【收藏】，点击【菜单】，点击【导入导出】，点击【导出对象】。

    2

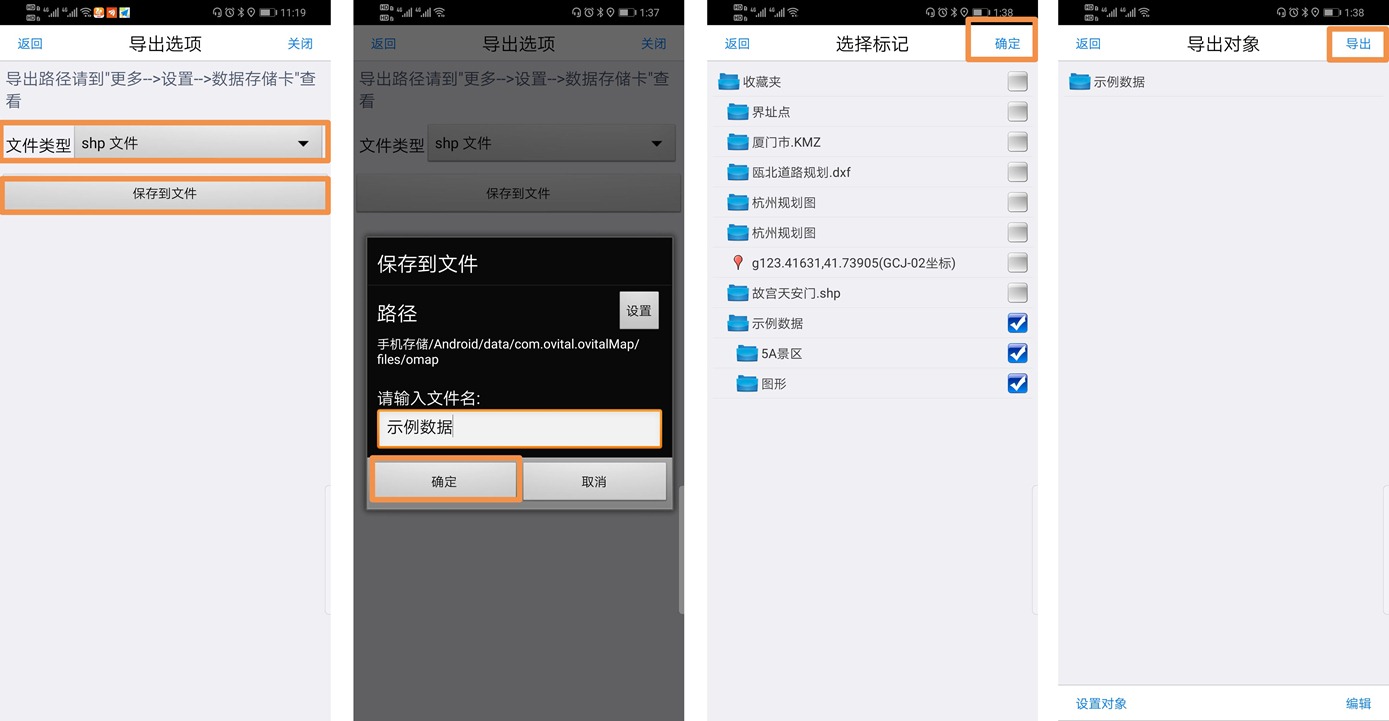

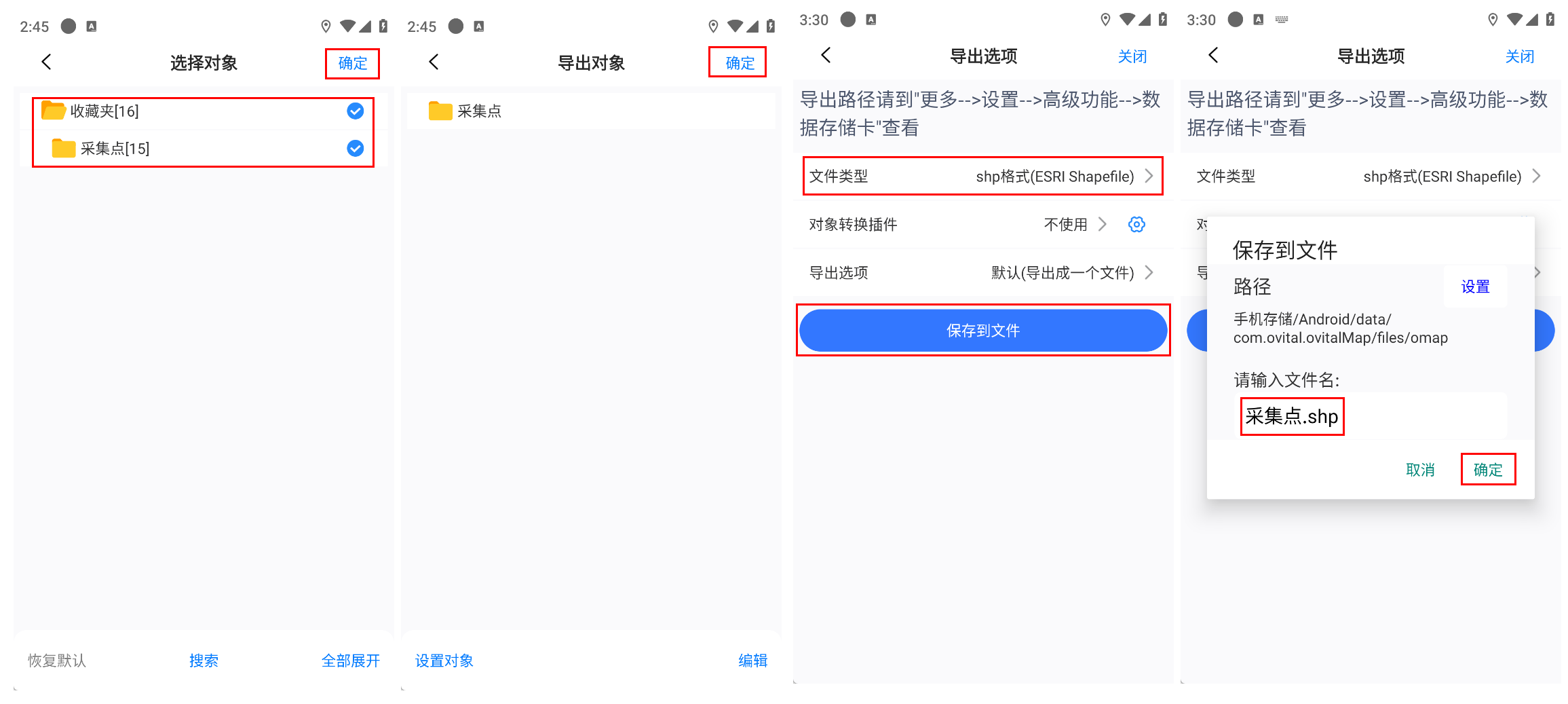

    勾选需要导出到ArcGIS的数据，点击【确定】,【确定】。

    文件类型：选择shp文件。

    点击【保存到文件】，设置路径（Android手机可以修改文件保存目录，iOS手机不能修改），输入名称，点击【确定】。

    3

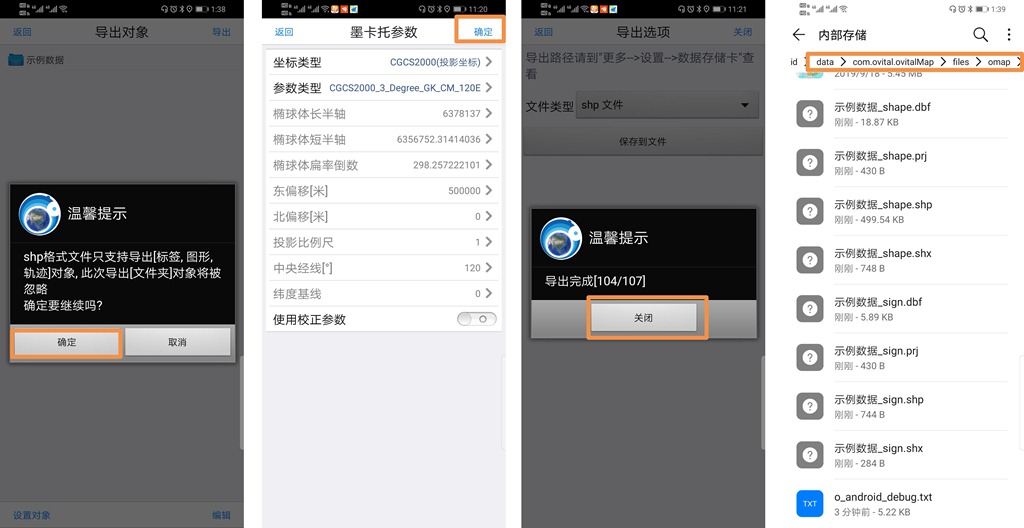

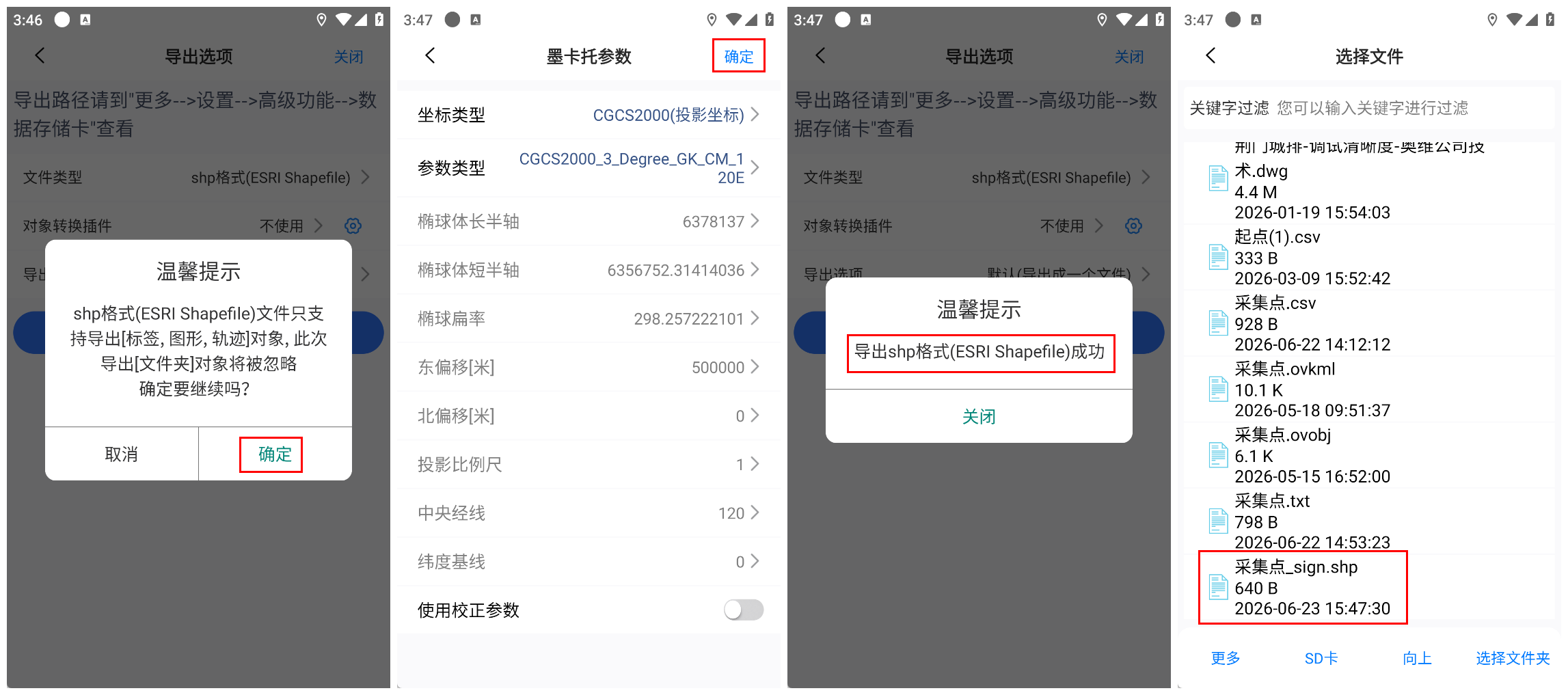

    弹出相关提示，点击【确定】，进入［墨卡托参数］设置页面，关于坐标类型、参数类型的详细说明请参考本文《1、奥维电脑端导出SHP文件》。

    这里以本文以CGCS2000（投影坐标）为例，参数类型设置为CGCS2000_3_Degree_GK_CM_120E。

    点击【确定】，执行导出。完成后，点击【关闭】。

    4

    奥维Android版默认导出数据路径：

    文件管理/内部存储/Android/data/com.ovital.ovitalMap/files/omap

    对于iOS设备，无法直接查看奥维的根目录，建议用户通过奥维将文件发送到其他设备上。
