在使用奥维企业服务器的过程中,可能会因数据的快速增加导致原磁盘或者原服务器的存储空间不足,以致于需要更换数据库的存储磁盘。

在Windows环境下更换数据存储磁盘的操作步骤如下:

对于更换服务器,需要先在新的服务器上安装好MySQL数据库软件和奥维企业服务器软件,然后再将原服务器MySQL数据库的data文件夹拷贝到新服务器上,具体操作步骤和下列说明基本一致。

1、停止MySQL服务和OMapService服务

在[开始]菜单搜索【服务】,打开【服务】。

找到OMapService,点击【停止】,停止OMapService服务。

4

找到MySQL57,点击【停止】,停止MySQL服务。

2

2、创建数据存储目录

在新的磁盘下创建数据存储目录,如在D盘下创建MySQL文件夹。

7

3、拷贝data文件夹到新的目录

MySQL数据默认安装在C盘,其数据库存储目录(在ProgramData文件夹下)通常是隐藏的,我们需要将隐藏的文件夹显示出来。

Windows 7和Windows server 2008

进入到C盘,点击【组织】,点击【文件夹和搜索选项】,在[查看]选项卡下,选中“显示隐藏的文件、文件夹和驱动器”,点击【应用】,点击【确定】。

10

Windows 10、Windows server 2012和Windows server 2016

点击【查看】,勾选【隐藏的项目】。

38

11

进入到C:\ProgramData\MySQL\MySQL Server 5.7目录下,复制Data文件夹。

12

将Data文件夹粘贴到d:\MySQL目录下。

36

4、修改my.ini配置文件

返回到C:\ProgramData\MySQL\MySQL Server 5.7目录,找到my.ini文件。

若my.ini文件不在该目录下,可以在服务中查看其路径,如下图所示。

C:\ProgramData\MySQL\MySQL Server 5.7\my.ini

15

用记事本打开my.ini文件,修改datadir参数,设置为新的目录(D:\MySQL\Data),关闭该文件。

37

5、配置新目录权限

在新的目录下,选中我们刚创建的文件夹(MySQL),点击鼠标右键,点击【属性】,点击[安全],点击【编辑】。

25

点击【添加】,点击【高级】。

26

点击【立即查找】,在【搜索结果】中选择需要添加的用户。

若MySQL的服务为“网络服务”,那么在【搜索结果】中选择【NETWORK SERVICE】,点击【确定】。

28

若MySQL的服务为“本地服务”,那么在【搜索结果】中选择【LOCAL SERVICE】,点击【确定】。

30

添加用户后,点击【确定】,选中【NETWORK SERVICE】或者【LOCAL SERVICE】,勾选【完全控制】,点击【应用】,点击【确定】。

31

6、启动MySQL服务和OMapService服务

返回到服务中,启动MySQL服务和OMapService服务。启动成功后,[状态]栏会显示“已启动”;若未启动成功,请参考本文检查各项配置。

34

在奥维地图企业服务器中,点击【运行日志】,我们可以查看到奥维企业服务器已经成功连接数据库。

35

在奥维中,可通过设置校正参数、整体移动等方法对存在偏移的数据进行校正。

下面将分别对电脑端和手机端的数据校正进行说明。

★说明:若导入的数据整体偏移很大(超过1公里),请检查坐标系是否设置正确。

1. 电脑端偏移数据校正

如下图所示,导入的数据与影像底图不完全吻合,存在一定的偏移。

1

1.1. 校正参数

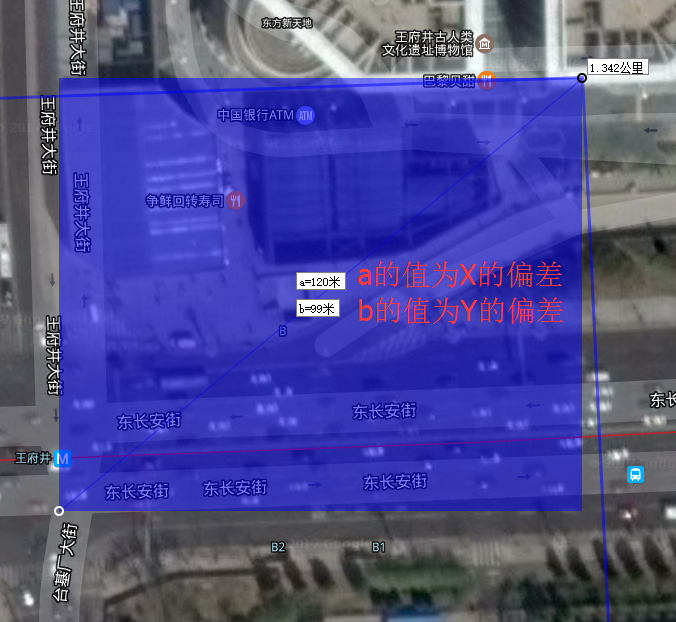

在奥维中,可使用矩形工具测量x,y值的误差。

点击工具栏中的【矩形】按钮,放大地图,任意找一个位置进行测量,在当前导入的位置绘制第一个点,在实际位置绘制第二个点,弹出[图形设置]窗口,点击【添加到收藏夹】,即可完成绘制矩形。我们可以立马看到这个位置的x偏移量和y偏移量。

如下图所示,通过矩形,可以看到这些数据整体向西偏移了118.951米(a),向南偏移了105.222米(b)。

2

获取到偏移量后,重新导入数据。

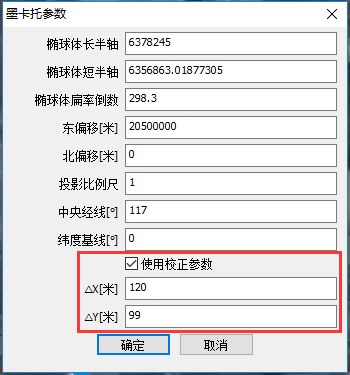

在【PRJ导入参数】设置窗口,坐标类型保持默认,点击【…】;各参数保持不变,勾选【使用校正参数】,填写△X和△Y。

★说明:向西偏移,△X加负号;向东偏移,△X为正;向北偏移,△Y量为正;向南偏移,△Y加负号。

12

设置完成后,点击【确定】。设置DBF属性,执行导入数据。

如下图所示,重新导入的数据与影像底图基本吻合。

7

1.2. 整体移动

导入数据的偏移,通常是整体偏移,因此可以使用移动的方法将数据整体移动到准确的位置。

在收藏夹中选中所有数据(也可以选择文件夹),点击鼠标右键,点击【在地图上整体移动】,在地图上会出现“上下左右”方向按钮。

10

放大地图。

点击“上、下、左、右”方向按钮,可向上、向下、向左、向右移动数据;

点击中心的“圆圈”按钮,可整体拖动数据。

如下图所示,通过整体移动数据,已达到和影像底图基本吻合的效果。

11

完成后,关闭整体移动即可。

2. 手机端偏移数据校正

如下图所示,导入的数据与影像底图不完全吻合,存在一定的偏移。

在奥维手机端,仅能使用校正参数对偏移进行校正。

4

2.1. 测量偏移量

和电脑端一样,在手机端中测量偏移量也是通过矩形实现。

在主界面上,点击【编辑】,点击【图形】,将十字光标移动至数据的某个位置(当前导入的位置,特征明显)绘制第一个点,将光标移动至该点的实际的位置绘制第二个点,即可完成矩形的绘制。

绘制完矩形后,立即会显示这个位置的x偏移量(a:121.697米)和y偏移量(b:141.822米)。

10

2.2. 重新导入数据

获取到偏移量后,重新导入数据。

在【导入参数】设置页面,坐标类型保持默认,点击【设置】;各参数保持不变,勾选【使用校正参数】,填写△X和△Y。

★说明:向西偏移,△X加负号;向东偏移,△X为正;向北偏移,△Y量为正;向南偏移,△Y加负号。

11

设置完成后,点击【确定】,执行导入文件。

如下图所示,设置校正参数后,再次导入的数据与影像底图基本吻合。

15

在奥维互动地图浏览器中,您可以将标签、图形、轨迹等奥维对象导出shp格式文件,在ArcGIS中进行编辑。

支持导出的坐标系包括:北京54、西安80、CGCS2000、UTM、自定义等投影坐标和WGS-84、GCJ-02等地理坐标。

下面分别对奥维PC端和手机端导出SHP文件进行说明。

1、奥维电脑端导出SHP文件

示例数据如下图所示,包含奥维标签、图形对象,在ArcGIS中称为点、面要素。

1

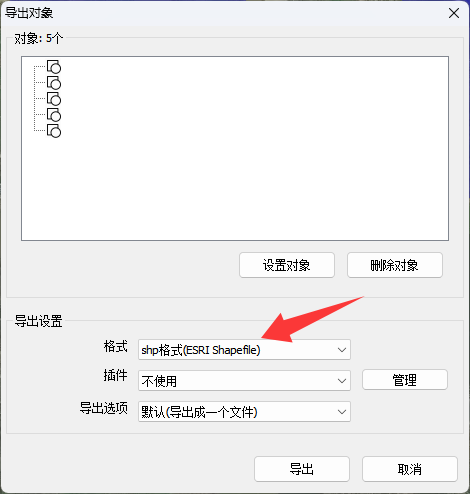

在奥维PC端的收藏夹中,选中需要导出的数据,点击鼠标右键,点击【导出】,设置导出格式为【shp格式】,点击【导出】,点击【是】。

11

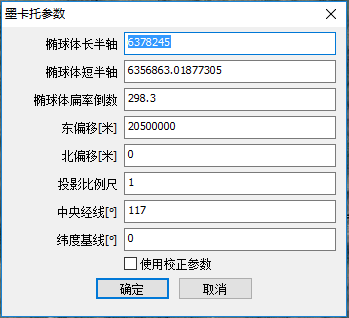

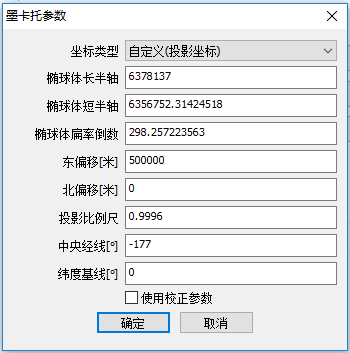

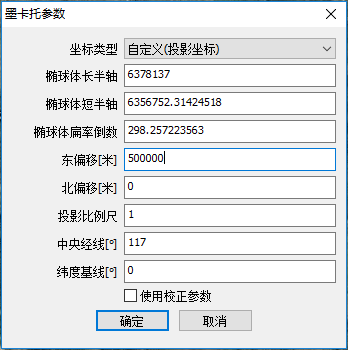

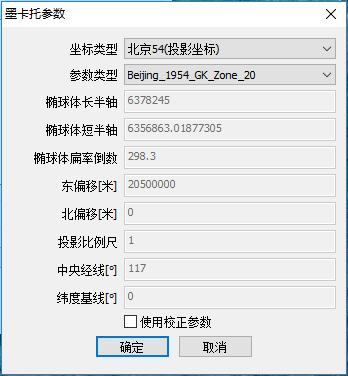

输入名称,点击【保存】,进入[墨卡托参数]设置窗口。

坐标类型:包括WGS-84、GCJ-02等地理坐标和北京54、西安80、CGCS2000、UTM、自定义等投影坐标。您应根据实际需要选择。

北京54、西安80、CGCS2000投影坐标分为3°分带投影和6°分带投影。

12

本文以CGCS2000(投影坐标)为例。

参数类型:分带投影坐标系的参数有以下几大类。

3°分带:

CGCS2000_3_Degree_GK_CM_120E

采用3°分带投影的CGCS2000坐标系,中央经线为东经120°,X坐标不含带号。

CGCS2000_3_Degree_GK_Zone_40

采用3°分带投影的CGCS2000坐标系,带号为40(中央经线:3*40=120),坐标值含带号。

16

6°分带:

CGCS2000_GK_CM_123E

采用6°分带投影的CGCS2000坐标系,中央经线为东经123°,坐标值不含带号。

CGCS2000_GK_Zone_21

采用6°分带投影的CGCS2000坐标系,带号为21(中央经线:6*21-3=123),X坐标含带号。

13

设置好坐标系后,点击【确定】,执行导出。

20

在导出目录下,查看导出的数据。

含有“sign”字符的文件表示“点要素”,由奥维的标签对象导出;

含有“track”字符的文件表示“线要素”,由奥维的轨迹对象导出;

含有“shape”字符的文件表示“面要素”,由奥维的图形对象导出。

本文导出的数据仅有点和面文件。

23

在ArcGIS中加载从奥维导出的shp数据。

29

可以看到,导出的标签和图形对象正常加载。

26

2、奥维手机端导出SHP文件

在奥维手机端同样可以将标签、轨迹、图形对象导出成SHP文件,在ArcGIS中加载。

在奥维手机端主界面,点击【收藏】,点击【菜单】,点击【导入导出】,点击【导出对象】。

21

文件类型:选择shp文件。

点击【保存到文件】,设置路径(Android手机可以修改文件保存目录,iOS手机不能修改),输入名称,点击【确定】。

勾选需要导出到ArcGIS的数据,点击【确定】,点击【导出】。

22

弹出相关提示,点击【确定】,进入[墨卡托参数]设置页面,关于坐标类型、参数类型的详细说明请参考本文《1、奥维电脑端导出SHP文件》。

这里以本文以CGCS2000(投影坐标)为例,参数类型设置为CGCS2000_3_Degree_GK_CM_120E。

点击【确定】,执行导出。完成后,点击【关闭】。

23

奥维Android版默认导出数据路径:

文件管理/内部存储/Android/data/com.ovital.ovitalMap/files/omap

对于iOS设备,无法直接查看奥维的根目录,建议用户通过奥维将文件发送到其他设备上。详细操作步骤请参考使用帮助文档《如何通过奥维传输文件》。

奥维支持导入北京54、西安80、CGCS2000等分带投影坐标系以及WGS-84经纬度坐标系以及自定义坐标系的SHP文件,可实现与ArcGIS的协同设计。

下面分别对奥维PC端和手机端导入SHP文件进行说明。

使用ArcGIS编辑的文件,坐标系、属性表、坐标值等信息是存储于不同文件中的,因此要正常将SHP文件导入奥维中,应将这些相关的同名文件放在同一个文件夹下。每个文件存放的信息如下:

.shp文件:是主文件,存储矢量数据的空间信息,即坐标值;

.dbf文件:存储矢量数据的属性信息(属性表文件);

.shx文件: 存储矢量数据的索引信息,即每个单元在shp中的位置;

.prj文件:存储矢量数据的投影信息,即坐标系。

除上述四个文件外,还可能包含.sbn、.sbx文件,这些文件都是根据SHP矢量数据包含的信息生成的。以上几个文件,.shp、.shx和.prj是不可缺少的,否则无法导入到奥维中;若.dbf缺失,则无法将该矢量数据的属性表导入到奥维中。

本文演示数据的坐标系为3°分带投影的CGCS2000坐标系,导入WGS-84经纬度坐标文件的操作步骤与之一致。

1、奥维PC端导入SHP文件

演示数据如下图所示,我们将其导入到奥维中。

1

首先,可以查看该文件的坐标系。

在[内容列表]窗口,选中图层,点击鼠标【右键】,点击【属性】,查看坐标系。

该文件的坐标系为:CGCS2000_3_Degree_GK_CM_117E,即采用3°分带投影的CGCS2000坐标系,中央经线为东经117°。

4

该矢量数据的各配置文件如下图所示:

6

下面,将该文件及其属性导入到奥维中。

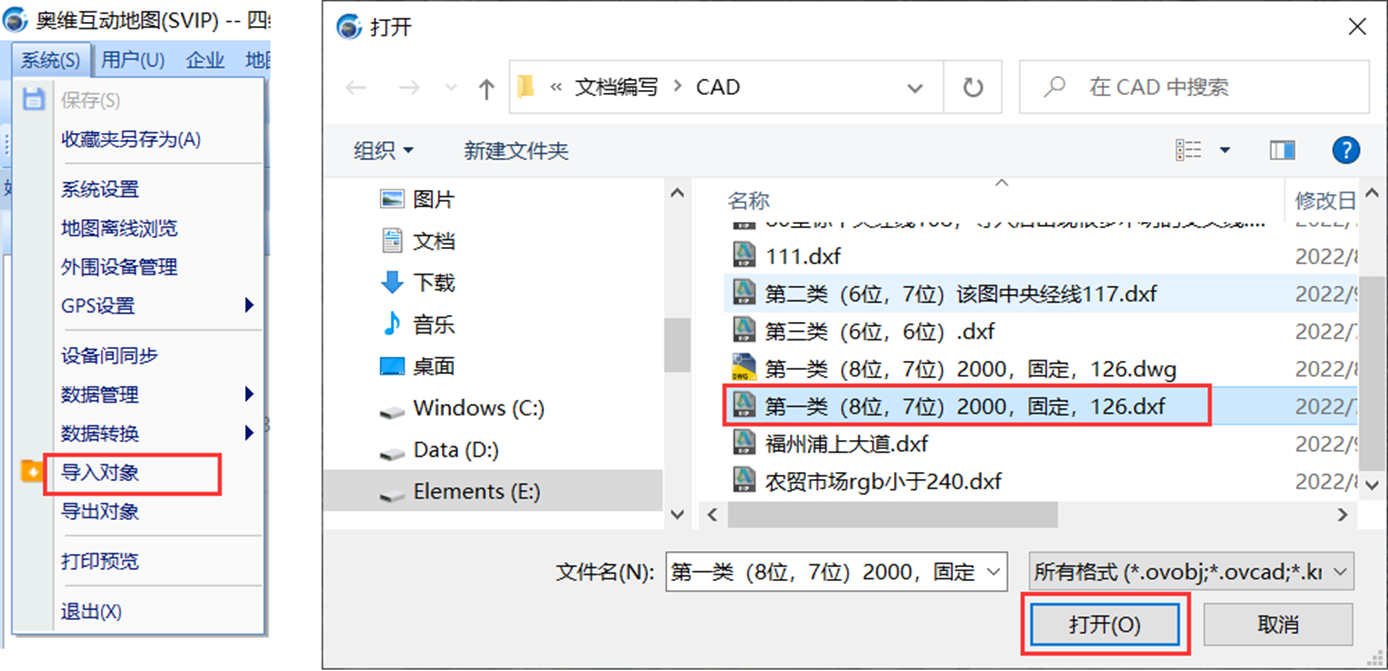

在奥维中,点击[系统]菜单,点击【导入对象】按钮,选择需要导入的shp文件,点击【打开】按钮。

8

进行PRJ坐标设置和DBF属性设置。

(1)PRJ坐标

ArcGIS矢量数据是带有坐标系的,奥维系统可自动识别,因此PRJ坐标设置保持默认即可。

9

(2)DBF属性

名称:可将属性表的某个字段作为名称导入,显示在地图。

如下图所示,选择【自定义】,点击【…】,勾选某个字段(如name)或多个字段,点击【确定】,即可。

10

备注:可选择【无】【文本】或【备注模板】。

若选择【无】,则不会导入矢量数据的属性表;若选择【文本】,则所有属性以“文本”的形式显示在【备注】栏中;若选择【备注模板】,则导入的属性表以“表格”的形式显示。

我们选择【备注模板】,点击【…】,勾选需要导入的属性字段,点击【确定】。

模板选择【ovital_shp[SHP通用模板]】。若您编写了HTML模板,也可以选择自己编写的模板。

11

设置好PRJ坐标和DBF属性后,点击【确定】,点击【导入】,即可。

15

导入后,所有数据会显示在地图上,保存在收藏夹中。

14

若导入后存在一定的偏移,请参考使用帮助文档《如何处理导入shp文件产生的偏移》予以校正。

在电脑端导入shp文件后,可发送到手机端使用,具体操作步骤如下:

电脑端操作:登录账户后,在[好友列表]下找到【我的手机】,双击,点击【标记】,勾选需要发送到手机端的数据,点击【确定】,点击【发送】,即可。

手机端操作:与电脑登录同一个账户,电脑端发送数据后,手机端会立马收到。点击左上角头像,在[好友]页面下找到【我的电脑】,点击进入会话界面;点击【下载】,下载数据;点击数据,点击【收藏当前数据】,选择存放目录,点击【确定】,可将这些数据保存到手机端的收藏夹中。

2、奥维手机端导入SHP文件

若用户的电脑在身边,建议使用奥维电脑端导入SHP文件,并将导入的数据发送到手机上。操作步骤参考上文的相关说明。

若不方便使用电脑,那么可直接使用手机导入SHP文件的情况如下。

安卓手机:只要将SHP文件传输到了手机上即可执行导入。

苹果手机:要直接在手机上执行导入的话,SHP文件应存放在奥维的根目录下。

第一,通过奥维电脑端或手机端发送的SHP文件,并下载保存到了手机上,具体操作步骤请参考使用帮助文档《如何通过奥维传输文件》;

第二,通过iTunes将SHP文件添加到了奥维根目录下。

★注意:.shp、.shx、.prj和.dbf四个同名文件要一起保存在手机上,否则无法正常导入。

在手机上导入shp文件的具体操作步骤如下:

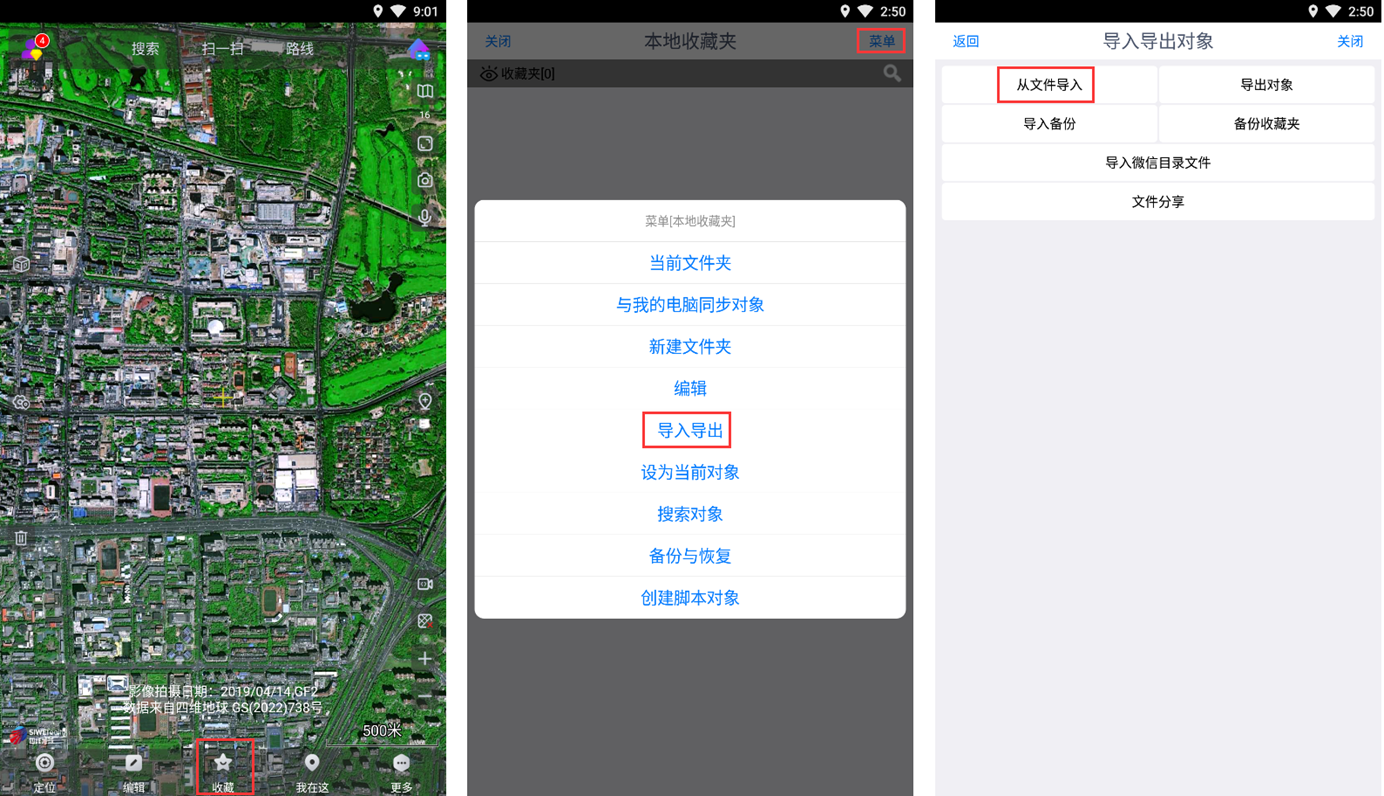

在奥维手机端主界面,点击【收藏】,点击【菜单】,点击【导入导出】,点击【从文件导入】,进入[选择文件]页面。

该页面为奥维的根目录,对于苹果手机,在此选择数据,执行导入即可;对于安卓手机,使用不同软件发送的数据会保存不同的目录下,若没有将数据保存在奥维跟目录下,则前往其它目录选择文件。

27

安卓QQ文件存储目录:文件管理/内部存储/tencent/QQfile_recv

安卓微信文件存储目录:文件管理/内部存储/tencent/MicroMsg/Download

本文演示的数据存放在QQ目录下,因此点击【SD卡】,找到数据存放目录,选择需要导入的数据,进入[导入参数]设置页面。

28

PRJ坐标:shp文件本身带有坐标系,奥维会自动匹配,保持默认即可。

DBF属性:根据实际需要进行设置,可将某写属性作为名称导入,显示在地图上;可将shp文件的属性表以文本或者表格的形式导入到奥维。

设置名称。点击【名称】栏,选择【自定义】,点击【设置】,勾选作为名称导入的属性字段,点击【确定】。

29

设置备注。点击【备注】栏,选择【备注模板】,点击【设置】,勾选需要导入的属性字段,点击【确定】,模板可选择【ovital_shp[SHP通用模板]】,也可以选择您自己编写的HTML模板。

30

设置好导入参数后,点击【确定】,系统解析文件,看解析出来的对象是否正确:

若正确,点击【导入】,点击【确定】,执行导入,点击【关闭】;

若不正确,请检查shp的配置文件是否缺失,确定无误后重新导入。

31

导入成功后,数据会保存在收藏夹中,显示在地图上。

在地图上,点击任一数据,点击wps15按钮,即可查看该数据的属性表。

32

若导入后存在一定的偏移,请参考使用帮助文档《如何处理导入shp文件产生的偏移》予以校正。

如何购买奥维币(果币)

奥维币(在iOS设备上称为奥维果币)可在奥维Android/iOS端、官方网站、微信公众号等平台购买,主要用于升级VIP、解绑VIP账户绑定的机器、扩展奥维GPS定位设备绑定限制、创建VIP群等。

奥维币价格以及各VIP等级所需的奥维币数量如下:

VIP等级

账户数量(个)

VIP有效期(年)

奥维币(个)

金额(元)

VIP1 1 1 3600 36
VIP2 1 1 7200 72
VIP3 1 1 10800 108
VIP4 1 1 14400 144
VIP5 1 1 18000 180
VIP6 1 1 21600 216
VIP7 1 1 25200 252
VIP8 1 1 28800 288
VIP9 1 1 72000 720

☆说明:

           (1)人民币1元可购买100奥维币;

           (2)离线授权,一个VIP授权只能在一台机器上使用,有多少台机器就需要购买多少个离线授权。例如,一台离线机器,授权到VIP1,有效期为1年,那么需要3600个奥维币,金额为36元。

1、奥维Android端购买奥维币

在奥维Android端主界面上,点击【更多】,点击【我的财产】,点击【购买奥维币】。

7

购买账号:默认为当前登录的奥维账号,也可以选择好友账号,为好友购买奥维币。

充值金额:您根据实际需要选择,购买成功后,奥维币是永不过期的,会一直保存在您的财产中,可随时使用。

点击【提交】,核对购买信息,点击【确定】,进入[支付订单]页面。

您可以使用支付宝、微信支付,点击【确认支付】即可。

8

若您想通过公司对公转账付款,这里就不用付款,将下列对公账户信息和订单号发送给贵公司的财务部门并通知其转账。转账时将订单号填写在备注栏中,方便付款到账后核对订单信息。

收款方银行账户信息:

公司名称 北京元生华网软件有限公司 银行账户 01091479100120102000522

开户行 北京银行股份有限公司清河支行 联行号 313100001547

2、奥维iOS端购买奥维果币

在奥维中,奥维币和奥维果币是通用的。建议奥维iOS端用户在奥维官网或者微信公众号购买奥维币,如在苹果商店中购买,因苹果商店会收取一定的服务费,价格与在官网购买会有所不同。

下面介绍如何在苹果商店中购买奥维果币。

在奥维iOS主界面,点击【更多】,点击【我的财产】,点击【购买奥维果币】,设置购买数量,点击【购买】,即可。

6

3、奥维微信公众号购买奥维币

(1)关注奥维互动地图公众号

若您已关注奥维互动地图公众号,无需执行此步骤。

在微信中搜索“奥维互动地图”公众号,点击【关注公众号】,即可。

11

(2)绑定奥维账户

若您已在奥维互动地图公众号中绑定了奥维账户,则无需执行此步骤。

在奥维互动地图公众号的主界面,点击【会员中心】,点击【绑定奥维账户】,输入奥维账户的用户名、密码及验证码,点击【提交】,即可。

12

(3)购买奥维币

在奥维互动地图公众号的主界面,点击【会员中心】,点击【我的】;在[基本信息]栏目,点击【奥币】右侧的【购买】;输入购买数量,系统会自动计算金额,输入验证码,点击【提交】;生成订单信息,点击【付款】,即可。

13

若您想通过公司对公转账付款,这里就不用付款,将下列对公账户信息和订单号发送给贵公司的财务部门并通知其转账。转账时将订单号填写在备注栏中,方便付款到账后核对订单信息。

收款方银行账户信息:

公司名称 北京元生华网软件有限公司 银行账户 01091479100120102000522

开户行 北京银行股份有限公司清河支行 联行号 313100001547

4、奥维官网购买奥维币

进入奥维官网(www.ovital.com),点击【价格】,点击【购买奥币】。

1

登录需要购买奥维币的奥维账户,输入用户名、密码、验证码,点击【登录】。

若您还没有奥维账户,可点击【手机号快速注册】或者【普通注册】,注册一个奥维账户。

2

充值账户,默认为当前登录的账户。

充值金额:用户根据授权的机器数量、VIP等级、授权年限确定。

我们选择【其他金额】,以购买1800元的奥维币为例,点击【提交】。

3

核对订单信息,输入图形验证码,点击【确定】。

4

进入【订单支付】页面,可以使用支付宝支付,也可以点击【更多支付方式】,使用微信支付或者对公转账。

若使用支付宝支付,点击【前往支付宝】,支付即可。

5

若使用微信支付,直接扫码支付,即可。

若对公转账,将这里的对公账户信息及订单编号发给贵单位的财务部门,转账时,在备注栏目填写订单编号。转完账后,拨打010-62908030,核对付款是否到账;到账后,奥维相关工作人员会立马处理订单。

6

命令行安装MySQL数据库

MySQL数据库可以与奥维地图企业服务器安装在同一台机器上,也可以安装在独立的数据库服务器上。

本文以MySQL5.7.27为例,您也可使用其它版本的MySQL软件,但暂不支持MySQL8.0及以上版本。

1、下载MySQL5.7.27安装包

64位安装包下载链接:https://dev.mysql.com/get/Downloads/MySQL-5.7/mysql-5.7.27-winx64.zip

32位安装包下载链接:https://dev.mysql.com/get/Downloads/MySQL-5.7/mysql-5.7.27-win32.zip

34

2、解压MySQL安装包

解压MySQL安装包,本文将其解压在D盘根目录下,您可以解压缩到您需要的位置。

2

3、创建my.ini文件

打开解压后的mysql-5.7.27-winx64文件夹,点击【右键】,新建文本文档。

39

打开【新建文本文档】,输入下面内容:

  [client]

  port=3306

  default-character-set=utf8

  [mysqld]

  port=3306

  character-set-server=utf8

  skip-grant-tables

  # 设置MySQL的安装目录

  basedir=D:\mysql-5.7.27-winx64

  # 设置MySQL数据库的数据的存放目录,默认为安装目录的data文件夹

  datadir=D:\mysql-5.7.27-winx64\data

  max_connections=200

  default-storage-engine=INNODB

  sql_mode=NO_ENGINE_SUBSTITUTION,STRICT_TRANS_TABLES

如下图,本机MySQL的目录为D盘下的mysql-5.7.27-winx64,那么:

安装目录须设置为basedir=D:\mysql-5.7.27-winx64

数据存放目录(data目录)须设置为datadir=D:\mysql-5.7.27-winx64\data

33

填写好配置信息后保存,修改“新建文本文档.txt”的文件名为“My.ini”。

注意:一定要修改扩展名

4

通常,扩展名是默认不显示的,我们需要将扩展名显示出来,便于修改,如下:

Windows 10、Windows server 2012和Windows server 2016

点击【查看】,勾选【文件扩展名】。

3

Windows 7和Windows server 2008

点击【组织】,点击【文件夹和搜索选项】,点击【查看】,在【高级设置】中取消勾选【隐藏已知文件类型的扩展名】

5

4、安装MySQL服务

搜索cmd(命令提示符),以管理员身份运行。

5

执行下列命令,进入MySQL目录。

命令d:(进入D盘)

命令cd mysql-5.7.27-winx64\bin(进入bin目录)

6

执行命令mysqld --install,安装MySQL服务。如下图所示,安装成功。

7

注意:在安装的过程中,部分电脑可能缺少MSVCR120.dll文件,导致无法安装,如下图所示。

4

请下载安装Microsoft Visual C++ 2013 Redistributable插件

64位安装程序:http://download.microsoft.com/download/1/8/0/180FA2CE-506D-4032-AAD1-9D7636F85179/vcredist_x64.exe

32位安装程序:http://download.microsoft.com/download/1/8/0/180FA2CE-506D-4032-AAD1-9D7636F85179/vcredist_x86.exe

5、初始化MySQL数据库

执行命令mysqld --initialize,初始化数据库。

8

完成后,在MySQL目录下会自动创建data文件夹。

9

6、启动MySQL服务

执行命令net start mysql,启动MySQL服务。

10

7、设置root用户密码

启动MySQL服务后,执行命令mysql,进入数据库。

11

执行如下语句修改root用户的密码。

update mysql.user set authentication_string=password('123456') where user='root';

这里设置为123456,用户可进行修改。

12

8、修改my.ini文件

执行命令exit,退出登录数据库。

然后将my.ini文件中的skip-grant-tables注释掉。

13

返回到cmd,重新启动MySQL服务。执行命令net stop mysql,停止mysql服务;再执行命令net start mysql,启动服务。

14

9、root用户登录数据库

执行命令mysql -u root -p,输入root用户密码,登录数据库。

15

10、重置root用户密码

在执行设置权限命令之前,需要重置root用户的密码(本文设置为123456,请修改为您设定的密码),执行语句:

ALTER USER 'root'@'localhost' IDENTIFIED BY '123456';

17

11、创建ovsrv数据库

执行语句:create database ovsrv character set utf8;

16

12、配置root用户权限

配置root用户权限,执行语句:

grant all privileges on *.* to 'root'@'%' identified by '123456' with grant option;

“123456”为重置后的root用户密码。

18

完成后,执行命令exit,退出登录数据库。

为了方便以后操作数据库,用户可配置系统环境变量。

4、配置系统环境变量

进入到操作系统的控制面板,点击【系统】。

28

点击【高级系统设置】,点击【环境变量】,在【系统变量】栏目,点击【新建】,创建MYSQL_HOME变量。

29

输入变量名MYSQL_HOME和变量值D:\mysql-5.7.27-winx64(变量值为您的MySQL安装目录)。

点击【确定】。

23

选中系统变量中的【Path】,点击【编辑】,点击【新建】,在最后输入%MYSQL_HOME%\bin,点击【确定】。

30

Windows 10操作系统已经将每个变量值按行分开了,很多操作系统的Path值都是写在一行,这样的话在最后增加%MYSQL_HOME%\bin,与前面的内容要用英文字符“;”隔开。

点击【确定】,保存。建议重启机器。

我们知道,不论是CAD绘制的图纸还是奥维中的地图,均是有误差的。因此,将CAD文件导入到奥维中可能会与实际位置不相吻合的情况。若出现这种情况我们将如何处理?

在奥维中,可通过设置校正参数、整体移动等方法对存在偏移的数据进行校正。

下面将分别对电脑端和手机端的数据校正进行说明。

★说明:若导入的数据整体偏移很大(超过1公里),请检查坐标系是否设置正确。

1. 电脑端偏移数据校正

如下图所示,导入的数据与影像底图不完全吻合,存在一定的偏移。

1

1.1. 校正参数

在奥维中,可使用矩形工具测量x,y值的误差。

点击工具栏中的【矩形】按钮,放大地图,任意找一个位置进行测量,在当前导入的位置绘制第一个点,在实际位置绘制第二个点,弹出[图形设置]窗口,点击【添加到收藏夹】,即可完成绘制矩形。我们可以立马看到这个位置的x偏移量和y偏移量。

如下图所示,标识“1”的位置应为道路交叉中心,即实际位置大致为标识“2”所处的位置。通过矩形,可以看到这些数据整体向西偏移了35.812米(a),向南偏移了24.778米(b)。

2

点击[系统]菜单,点击【系统设置】,点击【系统坐标系】下拉框,选择【横轴墨卡托投影坐标】,点击【设置】按钮,进入[横轴墨卡托投影坐标设置]窗口。

坐标类型及参数的设置保持不变,勾选【使用校正参数】,填写△X和△Y。

★说明:向西偏移,△X加负号;向东偏移,△X为正;向北偏移,△Y量为正;向南偏移,△Y加负号。

6

设置完成后,点击【确定】。

重新导入CAD文件。

如下图所示,设置校正参数后,再次导入数据基本与影像底图吻合。

11

1.2. 整体移动

导入数据的偏移,通常是整体偏移,因此可以使用移动的方法将数据整体移动到准确的位置。

在收藏夹中选中所有数据(也可以选择文件夹),点击鼠标右键,点击【在地图上整体移动】,在地图上会出现“上下左右”方向按钮。

15

放大地图。

如下图中的“箭头”标识所示,该图应整体向右上角移动才能和影像底图吻合。

16

点击“上、下、左、右”方向按钮,可向上、向下、向左、向右移动数据;

点击中心的“圆圈”按钮,可整体拖动数据。

如下图所示,通过整体移动数据,已达到和影像底图基本吻合的效果。

17

2. 手机端偏移数据校正

如下图所示,导入的数据与影像底图不完全吻合,存在一定的偏移。

在奥维手机端,仅能使用校正参数对偏移进行校正。

21

2.1. 测量偏移量

和电脑端一样,在手机端中测量偏移量也是通过矩形实现。

在主界面上,点击【编辑】,点击【图形】,将十字光标移动至数据的某个位置(当前导入的位置,特征明显)绘制第一个点,将光标移动至该点的实际的位置绘制第二个点,即可完成矩形的绘制。

绘制完矩形后,立即会显示这个位置的x偏移量(a:36.908米)和y偏移量(b:46.199米)。

27

2.2. 填写校正参数

点击【更多】,点击【设置】,点击【系统坐标系】,点击设置,进入[横轴墨卡托投影坐标设置]页面。

坐标类型及参数的设置保持不变,勾选【使用校正参数】,填写△X和△Y。

★说明:向西偏移,△X加负号;向东偏移,△X为正;向北偏移,△Y量为正;向南偏移,△Y加负号。

33

设置完成后,点击【确定】。

重新导入CAD文件。

如下图所示,设置校正参数后,再次导入数据基本与影像底图吻合。

37

在奥维中,支持导入北京54、西安80、CGCS2000分带投影坐标系(3°分带或6°分带)的CAD图。分带投影坐标系的X、Y值特征如下:

(1)平面坐标带有分带号(3°分带和6°分带的带号),某坐标值的整数部分有8位数(前2位数为带号)。

例如:39451289.372 4426800.061,该坐标x为8位数,前两位38位带号。

注:有的坐标可能y值为8位。

(2)X、Y坐标值的整数部分为6位或者7位,东偏移为500000米。

例如:451289.372 4426800.061。

本文将分别对奥维电脑端和手机端导入CGCS2000分带投影坐标系的CAD文件进行说明,导入北京54和西安80分带投影坐标系CAD文件的操作与之一致,不以赘述。

1. 电脑端导入CAD图

要将CAD图正确导入到奥维中,应先将奥维的系统坐标系设置成和CAD文件一致的坐标系。

我们将导入下图展示的文件。该文件的坐标系为3°分带的CGCS2000坐标系,带号为39度带,中央经线为117°E。

部分文件的坐标带有分带号,因此可以根据带号直接确定参数。下图所示文件,X坐标的整数部分为8位,前两位为带号。

17

1.1. 设置系统坐标系

在奥维PC端中,点击[系统]菜单,点击【系统设置】;在[常用]选项卡中,点击【系统坐标系】下拉框,选择【横轴墨卡托投影坐标】,点击【设置】,进入[横轴墨卡托投影坐标]窗口。

4

坐标类型:选择【经纬度<——> CGCS2000】。

转换类型:选择【固定参数】。

★参数类型:用户可根据中央经线或者带号选择。说明如下:

平面坐标带有分带号(3°分带和6°分带的带号),某坐标值的整数部分有8位数(前2位数为带号),则根据带号选择参数。

例如:39451289.372 4426800.061,该坐标x为8位数,前两位39位带号。有的坐标可能y值为8位。

该坐标系的参数为:CGCS2000_3_Degree_GK_Zone_39

X、Y坐标值的整数部分有6位,东偏移为500000米,则根据中央经线选择参数。

例如:451289.372 4426800.061,该地经度为东经116.42979461°,中央经线为117°E。当地经度接近那条中央经线,就选择哪条中央经线的参数。

该坐标系的参数为:CGCS2000_3_Degree_GK_CM_117E

36

设置好坐标参数后,点击【确定】,即可。

1.2. 导入CAD文件

奥维支持导入DXF格式文件,因此用户需要将文件另存为DXF格式文件。

将文件另存为DXF格式后,在奥维PC端中,点击[系统]菜单,点击【导入对象】,选择需要导入的DXF文件,点击【打开】。

12

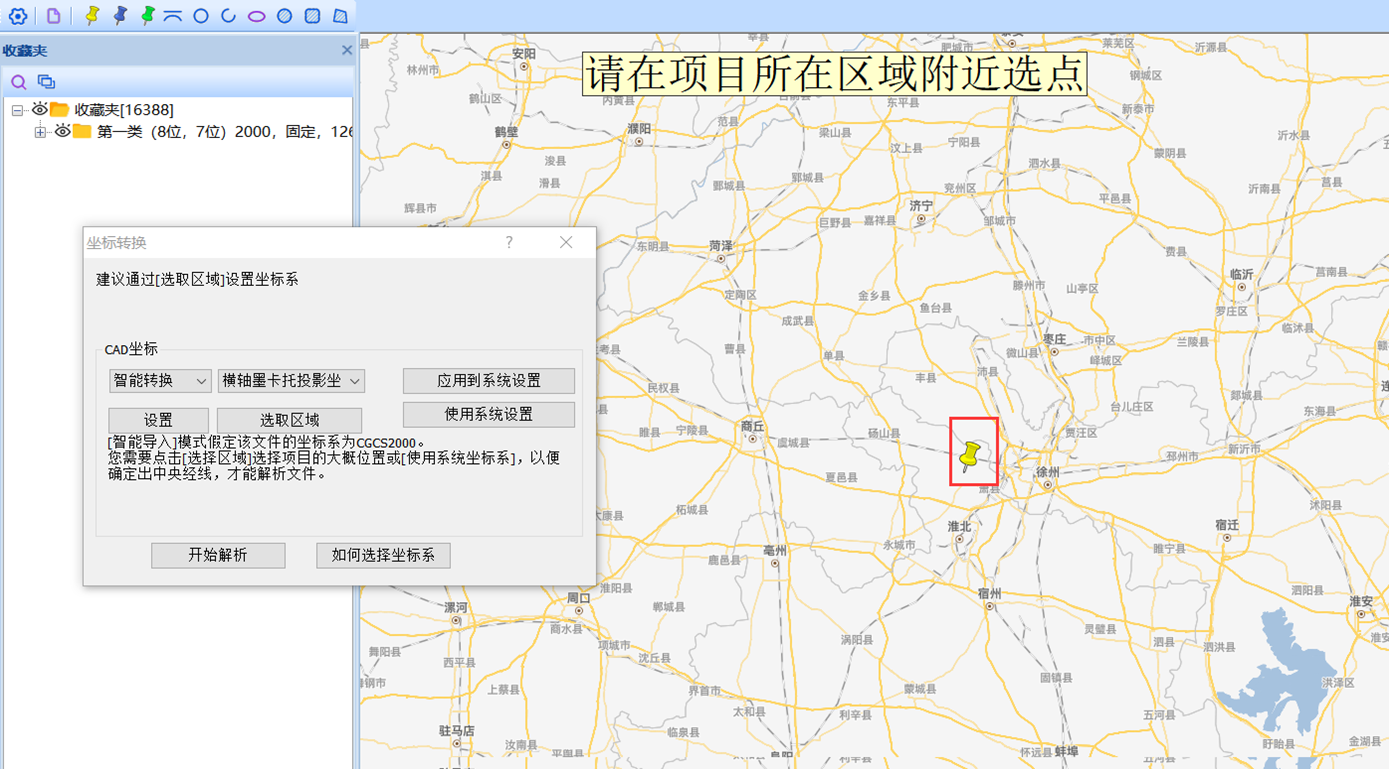

进入[解析文件]窗口,设置坐标系。CAD文件是什么坐标系,就设置成什么坐标系。

在上文,我们已经设置好了奥维的系统坐标系,这里保持默认即可。

点击【开始解析】,系统解析文件。

13

点击【导入】,执行导入。导入完成后,所有数据均会显示在地图上,保存在收藏夹中。

11

当然,若导入文件后,数据量超过了本账户VIP等级所支持的最大收藏限制,那么数据不会显示在地图上,需要提升账户的VIP等级数据才会显示。奥维VIP等级与收藏限制如下:

VIP等级 VIP1 VIP2 VIP3 VIP4 VIP5 VIP6 VIP7 VIP8 VIP9
最大收藏数量(个) 5000 1万 2万 3万 5万 6万 7万 8万 100万

备注:一个标签、一条轨迹(线)、一个图形均称之为一个奥维对象

若导入后,数据存在偏移,请参考使用帮助文档《如何处理导入CAD文件产生的偏移》予以校正。

在电脑端导入CAD文件后,可发送到手机端使用,具体操作步骤如下:

电脑端操作:登录账户后,在[好友列表]下找到【我的手机】,双击,点击【标记】,勾选需要发送到手机端的数据,点击【确定】,点击【发送】,即可。

手机端操作:与电脑登录同一个账户,电脑端发送数据后,手机端会立马收到。点击左上角头像,在[好友]页面下找到【我的电脑】,点击进入会话界面;点击【下载】,下载数据;点击数据,点击【收藏当前数据】,选择存放目录,点击【确定】,可将这些数据保存到手机端的收藏夹中。

2. 手机端导入CAD图

若用户的电脑在身边,建议使用奥维电脑端导入CAD图,并将导入的数据发送到手机上。操作步骤参考上文的相关说明。

若不方便使用电脑,那么可直接使用手机导入CAD图的情况如下。

安卓手机:只要将CAD文件传输到了手机上即可执行导入。

苹果手机:要直接在手机上执行导入的话,dxf应存放在奥维的根目录下。

第一,通过奥维电脑端或手机端发送dxf文件,并下载保存到了手机上,具体操作步骤请参考使用帮助文档《如何通过奥维传输文件》;

第二,通过iTunes将dxf文件添加到了奥维根目录下。

在手机上导入CAD文件的具体操作步骤如下:

2.1. 设置系统坐标系

要将CAD图正确导入到奥维中,应先将奥维的系统坐标系设置成和CAD文件一致的坐标系。

我们将导入下图展示的文件。该文件的坐标系为3°分带的CGCS2000坐标系,带号为39度带,中央经线为117°E。

部分文件的坐标带有分带号,因此可以根据带号直接确定参数。下图所示文件,X坐标的整数部分为8位,前两位为带号。

16

在手机端主界面点击【更多】,点击【设置】,点击【坐标系】。

23

选择横轴墨卡托投影坐标,点击设置,设置坐标类型、转换参数、参数类型,点击【保存】,即可。

关于参数类型选择的详细说明请参考本文《1.1.设置系统坐标系》。

24

2.2. 导入CAD图

在导入文件之前,用户需要将CAD文件另存为DXF文件;若已经是DXF文件,那么直接导入。

在奥维手机端,点击【更多】,点击【菜单】,点击【导入导出】,点击【从文件导入】。

25

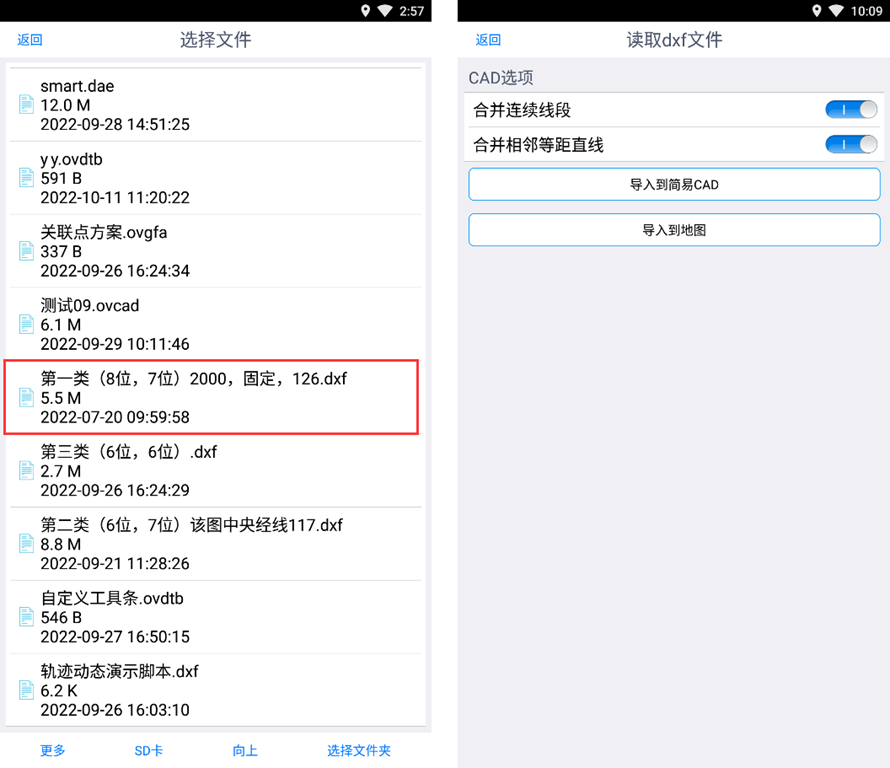

系统自动打开奥维根目录,选择DXF文件。如果用户没有将DXF保存在奥维根目录下面,那么就点击SD卡,找到保存DXF文件的目录。

使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。

QQ根目录:tencent/QQfile_recv

微信根目录:tencent/MicroMsg/Download

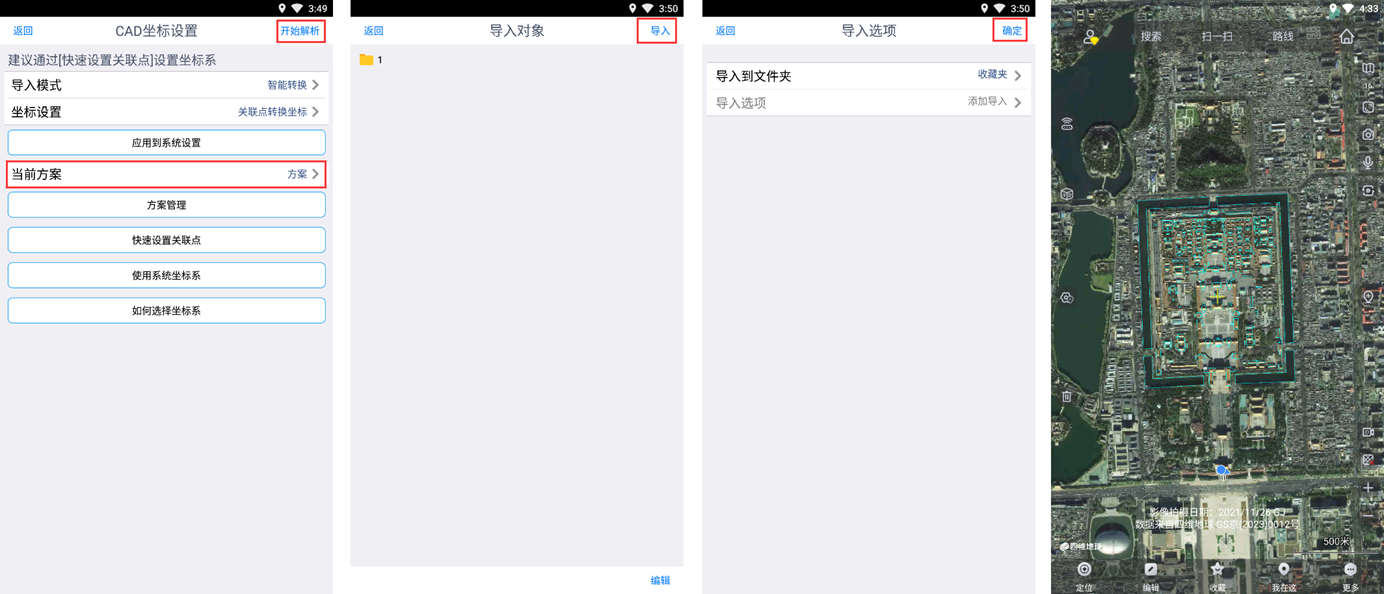

找到后,点击文件,弹出[CAD坐标设置]页面。

我们已经设置好了系统坐标系,因此这里系统会自动选择,无需手动设置,保持默认即可。

点击【开始解析】,系统解析文件;解析完成后,点击【导入】。

34

点击【确定】,系统执行导入文件;导入完成后,数据会保存在收藏夹中,显示在地图上。

35

说明:若导入CAD文件后,收藏夹保存的数据超过了当前VIP等级收藏限制,那么所有数据都不会显示在地图上。奥维VIP等级与收藏限制如下:

VIP等级 VIP1 VIP2 VIP3 VIP4 VIP5 VIP6 VIP7 VIP8 VIP9
最大收藏数量(个) 5000 1万 2万 3万 5万 6万 7万 8万 100万

备注:一个标签、一条轨迹(线)、一个图形均称之为一个奥维对象

若导入后,数据存在偏移,请参考使用帮助文档《如何处理导入CAD文件产生的偏移》予以校正。

在使用奥维的过程中,用户可能希望实现从地图上直接提取建筑轮廓、道路线条、地名地址注记等矢量数据,而不需要手动的绘制,以提高工作效率。

目前,奥维支持导入从OpenStreetMap上获取的筑轮廓、道路线条、地名地址注记等矢量数据,具体操作如下:

1. OpenStreetMap导出OSM数据

进入OpenStreetMap官网(https://www.openstreetmap.org)。

点击【导出】,平台会自动获取当前地图界面的四至范围,用户可直接点击【导出】,导出该范围内的矢量数据。

1

当然,用户也可以绘制自定义区域导出矢量数据。

在左侧的[导出]窗口,点击【手动选择不同的区域】,在地图上绘制区域,确定范围后,平台会自动获取该区域的四至坐标,点击【导出】。

19

进入[新建下载任务]窗口,输入名称,设置保存目录,点击【下载】,即可。

20

导出完成后,可以在存放目录下查看该文件。

21

2. 将OSM文件导入奥维

在奥维中,点击[系统]菜单,点击【导入】按钮,选中需要导入的OSM文件,点击【打开】。

27

进入[OSM导入参数]窗口,用户可对导入参数进行设置。

只加载图形轮廓:若勾选,则导入的图形没有填充颜色,仅是轮廓线;若不勾选,导入是会自动填充颜色。

轨迹和图形的不透明度:用户根据实际需要设置,0为完全透明,100为完全不透明。

加载文字:勾选,会将文字注记导入并生成标签;不勾选,则不会导入文字注记。

字体大小:用户根据实际需要设置,值越大,字体越大,默认为24。

28

导入完成后,所有数据会保存在收藏夹中,显示在地图上。

26

3. 批量编辑

为了方便使用,用户可以对数据进行批量编辑。

3.1. 排序

在奥维中,可按名称和类型对数据进行拍摄。其中,按类型排序的顺序为标签、轨迹、图形……

选中需要排序的文件夹,点击鼠标 右键,点击【按名称排序】或者【按类型排序】,点击【是】,即可。下图为“按类型排序”的效果。

32

3.2. 分类存放数据

导入OSM数据,通常类型较多(包括轨迹、图形、标签),导入后的初始状态是混合存放在同一个文件夹下的,不太方便使用。我们可以按照奥维对象的类型存放数据,即标签、轨迹、图形各存放一个文件夹,如下图所示。

当然,用户可以按实际需要进行分类存放。

选中存放数据的文件夹,点击鼠标右键,点击【添加】,点击【文件夹】,输入名称,点击【保存】,即可创建文件夹。

选中第一个数据,按住shift键,选中最后一个数据,批量选中数据,点击Ctrl+X键(剪切),选择存放文件夹,点击Ctrl+V键(粘贴),即可。

38

3.3. 批量修改属性

在奥维中,用户可对数据的属性进行批量修改,如标签的图标、轨迹的线条颜色和宽度、图形的填充颜色和不透明度等。本文以修改图形的填充颜色为例,其他属性的批量修改操作一致。

选中第一个图形,按住shift键,选中最后一个图形,批量选中需要修改的图形;点击鼠标右键,点击【属性[批量]】,选择填充类型,点击【填充预览】,选择颜色,点击【确定】,点击【保存】。

45

勾选【填充颜色】,点击【确定】,即可。

46

在奥维中,支持将卫星图导出成图片,但导出的图片不含坐标信息。因此,要在ArcGIS中正常加载奥维导出的卫星图片,应对图片进行配准。具体操作如下:

1. 在奥维中导出卫星图

在奥维中,用户可将省、市、县级行政区域范围地图数据导出成图片,也可绘制自定义区域导出将地图数据导出成图片。以行政区域为单位导出卫星图片数据量较大,建议用户绘制自定义区域导出图片。本文以自定义区域为例。

1.1. 绘制自定义区域并下载地图

在奥维工具栏中点击【多边形区域】或者【矩形区域】按钮,在需要导出卫星图的地方绘制区域,绘制完成后,弹出[图形设置]窗口,用户可将该区域【添加到收藏夹】。

在[图形设置]窗口,点击【下载该区域地图数据】。

1

进入[下载地图]窗口,选择地图类型(如Google卫星混合图),设置级别,点击【开始下载】,点击点击【我已获得授权,继续下载】,即可执行下载。

级别:用户根据实际需要进行设置,级别越高,地图越清晰,最高为18级,我们以18级为例。

4

下载完成后,点击【确定】,关闭[下载地图]窗口。

5

1.2. 导出图片

下载好地图后,在地图上点击图形,点击wps4按钮,进入[图形设置]窗口,点击【高级】。

13

点击【导出成图片】,进入[导出成图片]窗口。

地图级别:以下载了地图数据的级别为准,级别越大,像素越高,需要的VIP等级就越高,在此处会有提示导出当前像素大小的图片需要的VIP等级。若用户的VIP等级不够,可升级VIP,本文以18级为例。

VIP等级

VIP1

VIP2

VIP3

VIP4

VIP5

VIP6

VIP7

VIP8

VIP9

可导出图片的最大像素

2千万

3千万

4千万

5千万

6千万

7千万

8千万

9千万

7亿

缩放比例:保持默认。

仅显示区域内的图片:勾选。

在地图上显示奥维对象:若用户想将奥维对象(标签、轨迹、图形等)一起导出成图片,那么勾选;否则不勾选。建议用户不勾选,在奥维中可将奥维对象导出成shp格式矢量数据,可在ArcGIS中加载。

其他设置保持默认,点击【保存成图片】。

14

点击【我已获得授权】,输入名称,保存类型设置为JPG,点击保存,即可。

15

2. 设置奥维系统坐标系

若需要WGS-84坐标(真实经纬度)的影像图层,不需要设置奥维系统坐标系;若用户需要北京54、西安84、CGCS2000等平面坐标的影像图层,那么需要将奥维系统坐标系设置成相应的坐标系。

设置系统坐标系的目的是在奥维中获取控制点坐标。本文以CGCS2000坐标为例。

启动ArcMap,在ArcGIS中已经有了矢量图层,目的是在奥维中导出卫星图并在ArcMap中加载,将矢量图叠加显示在影像图层上。

17

为了准确叠加,需要在ArcGIS中获取矢量图层的坐标系,如下:

选中图层,点击鼠标右键,点击属性,查看数据源。

该矢量图层的投影坐标系为:CGCS2000_3_Degree_GK_Zone_39。在奥维中,也将系统坐标系设置为该坐标系。

20

在奥维中,点击[系统]菜单,点击【系统设置】,在[常用]选项卡中,点击【系统坐标系】下拉框,选择【横轴横轴墨卡托投影坐标】,点击【设置】按钮,进入[横轴横轴墨卡托投影坐标]窗口。

坐标类型:选择【经纬度<——> CGCS2000】。

转换类型:选择【固定参数】。

参数类型:本文选择CGCS2000_3_Degree_GK_Zone_39,和ArcMap中矢量图层的坐标参数保持一致。

设置好后,点击【确定】,即可。

24

3. 地理配准

3.1. 在ArcMap中加载卫星图片

在ArcMap的[内容列表]窗口,选中【图层】,点击鼠标右键,点击【添加数据】,进入存放图片的目录,选择需要加载的卫星图片,点击【添加】。

31

点击【是】,创建金字塔;完成后,点击【确定】,即可加载图片。

32

在[内容列表]窗口,选择卫星图片图层,点击鼠标右键,点击【缩放至图层】,即可在编辑窗口显示地图。

33

3.2. 地理配准

在ArcMap中,启用[地理配准]工具条。

将鼠标放在工具栏,点击鼠标右键,点击【地理配准】,即可启用[地理配准]工具条。

36

下面添加控制点。对于规则的矩形图片,添加两个控制点(对角线的两个顶点)即可,对于不规则的图片,至少需要添加四个控制点。

本文的示例卫星图片是不规则的,那么至少需要添加四个控制点。

放大地图,添加第一个控制点:

点击[地理配准]工具条中的wps15按钮,将卫星图片放大,将鼠标移动至某边角处,点击鼠标左键,添加控制点,然后点击鼠标右键,点击【输入X和Y】,进入[输入坐标]窗口。

46

切换到奥维,在地图上找到相应的位置,在此处创建一个标签,进入到[标签设置]窗口,点击【经纬度】。

48

在[经纬度]窗口,可以看到该点的横轴墨卡托投影坐标,将X和Y坐标分别填写到ArcMap的[输入坐标]窗口,点击【确定】,即可创建完第一个控制点。

49

添加添加控制点后,ArcMap窗口中的卫星图片会跳到其他地方去,用户只需要【缩放到图层】即可看到。

依次添加其他控制点,和上面添加第一个控制点的操作步骤一致,这里不予赘述。

每添加一个控制点卫星图片都会跳转。

如下图所示,添加了5个控制点。

50

添加完成控制点后,点击【地理配准】下拉框,点击【更新地理配准】,即可完成配准。

59

打开矢量图层,如下图所示,和卫星底图是吻合的。因此,配准正确。

51

完成配准后,在存放卫星图片的目录下会自动生成.JGWX文件,该文件是坐标信息文件。有该文件,卫星图片才能正常加载。

60

在奥维互动地图浏览器中,用户可通过多种方式(如七参数、固定参数、简化参数、关联点转换坐标等)导入CAD文件。那么,在何种情况下使用关联点转换坐标导入?

当然,任何情况下都可以使用关联点导入CAD文件。但建议如下:

(1)若CAD文件的坐标系不是北京54、西安80、CGCS2000平面坐标系,那么使用关联点转换坐标导入。

(2)若CAD文件的坐标系为北京54、西安80、CGCS2000平面坐标系,且有七参数、三参数、四参数等,那么使用相应的参数导入。

(3)若CAD文件的坐标系为分带投影(3°分带或者6°分带)的北京54、西安80、CGCS2000平面坐标系,那么使用固定参数导入。

(4)若CAD文件的坐标系为北京54、西安80、CGCS2000平面坐标系,不是分带投影坐标,且不知道具体参数,那么使用简化参数导入。

本文将分别对奥维电脑端、手机端通过关联点转换坐标导入CAD文件进行说明。

1. 电脑端导入CAD文件

在导入CAD文件之前,应创建关联点方案并设置系统坐标系。

1.1. 创建关联点

若用户已有三个坐标点的经纬度坐标和与之对应的平面坐标,那么不需要再创建关联点,直接创建关联点方案,忽略此步骤。

使用关联点转换坐标导入CAD文件,至少要创建三个关联点,三个点围城的呈三角形状,且基本覆盖整个图形。

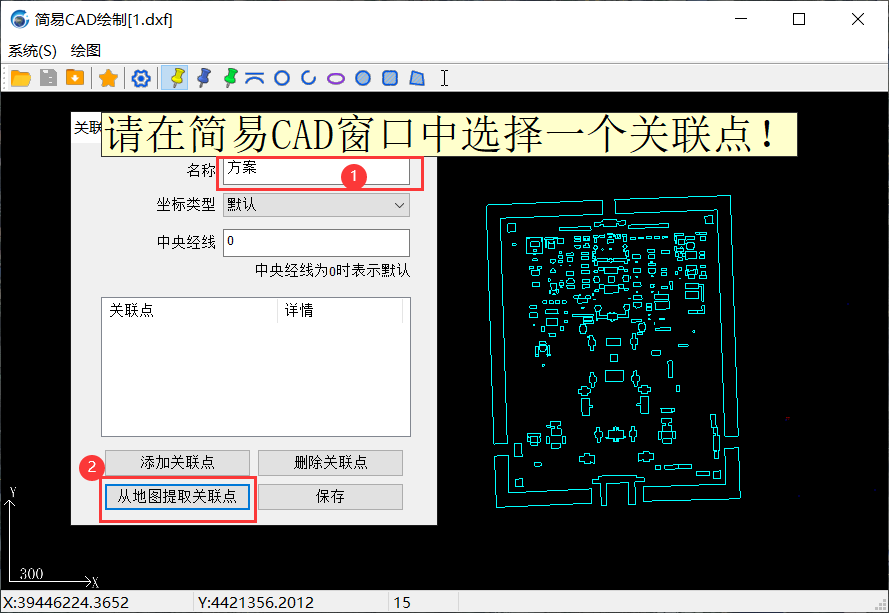

打开CAD文件,在图纸中找到三个特征明显的点,如交叉路口,地物拐角,这样便于用户在地图上准确的找到具体位置。

1

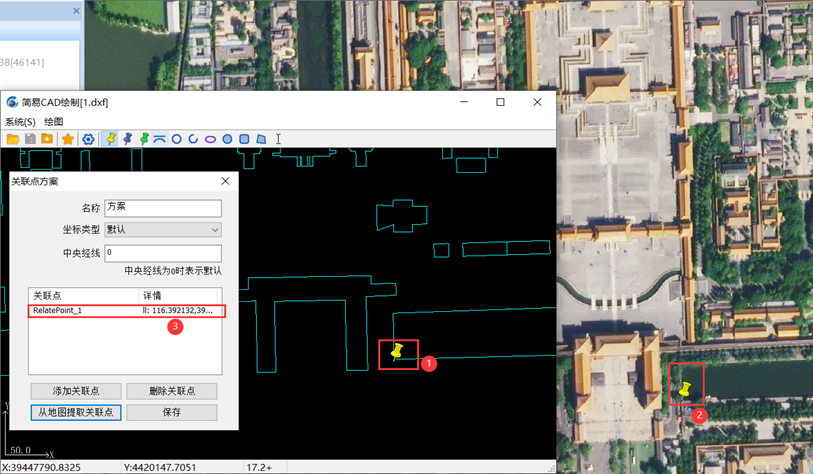

获取第一个关联点。如下图所示,箭头所指的道路交叉点:

2

然后在奥维中找到对应的点,在该点处创建标签,将该点的CAD坐标填写在备注栏目下面(只需要填写X和Y,不需要高程),输入名称,并【添加到收藏夹】。

3

请参照上述说明,再创建两个关联点,这里不予赘述。创建的三个关联点如下图所示:

6

1.2. 创建关联点方案与设置系统坐标系

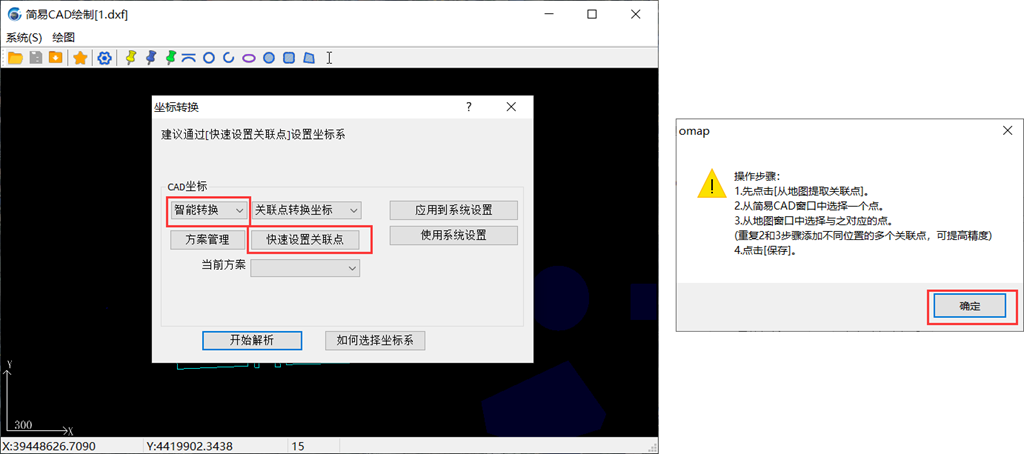

创建完三个关联标签后,点击[系统]菜单,点击【系统设置】,点击【系统坐标系】下拉框,选择【关联点转换坐标】,点击【设置】按钮,进入[自定义坐标转换]窗口;点击【新建方案】按钮,点击【添加】,进入[关联点]窗口。

15

☆若用户已有坐标点的经纬度坐标和与之对应的平面坐标,直接填写经纬度坐标和CAD坐标。输入经纬度时,可以设置经纬度的格式,有“度”“度分”“度分秒”三个格式。另外,若用户的经纬度坐标为GCJ-02坐标(中国偏移经纬度),需要勾选【GCJ-02坐标】;如果为WGS-84坐标(真实经纬度),那么不需要勾选【GCJ-02坐标】。

说明:测量坐标的X、Y值与CAD坐标的X、Y值通常是相反的,即测量坐标的Y值为X值,注意调换。

18

☆若用户创建了三个关联点,点击【选择标签】按钮,选择第一个标签,系统会自动填入该点的经纬度坐标和与之对应的平面坐标,点击【确定】按钮,即可添加一个关联点。以此类推,添加三个。

16

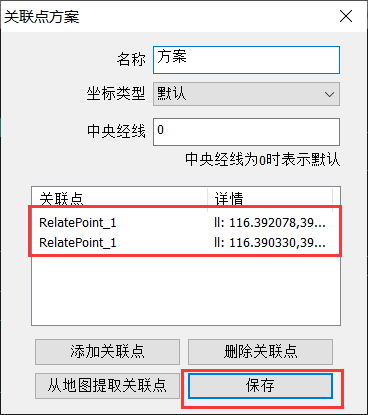

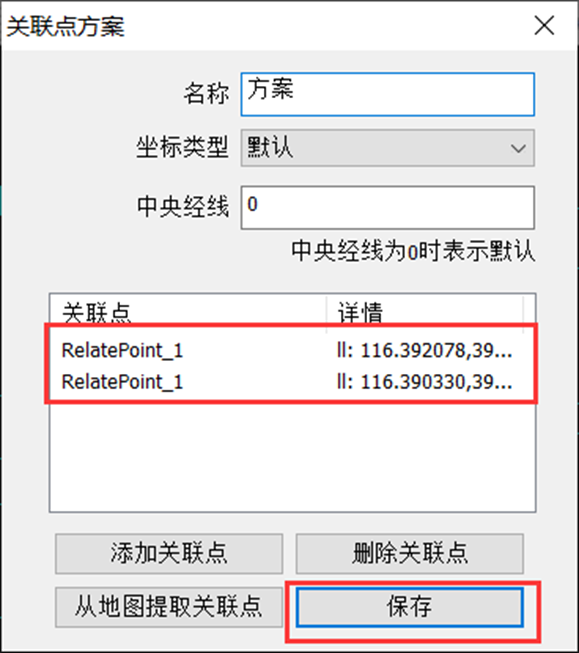

添加三个关联点后,勾选,点击【保存方案】,输入名称,坐标类型和中央经线保持默认,点击【保存】;当前方案选择刚创建的方案,点击【确定】,即可完成坐标系的设置。

22

1.3. 导入文件

在导入文件之前,用户需要将DWG文件另存为DXF文件。

在奥维中,点击[系统]菜单,点击【导入对象】,选择DXF文件,点击【打开】。

23

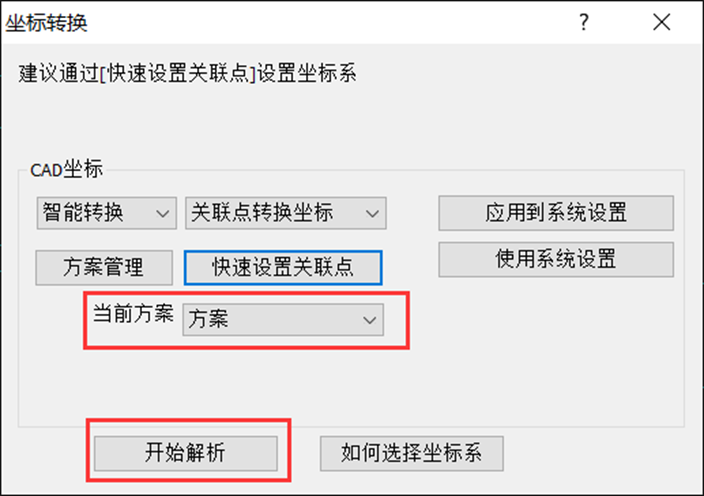

进入[解析文件]窗口,我们已经设置好了系统坐标系,因此这里系统会自动选择,无需手动设置,保持默认即可。

点击【开始解析】,系统解析文件;点击【导入】,系统执行导入。

27

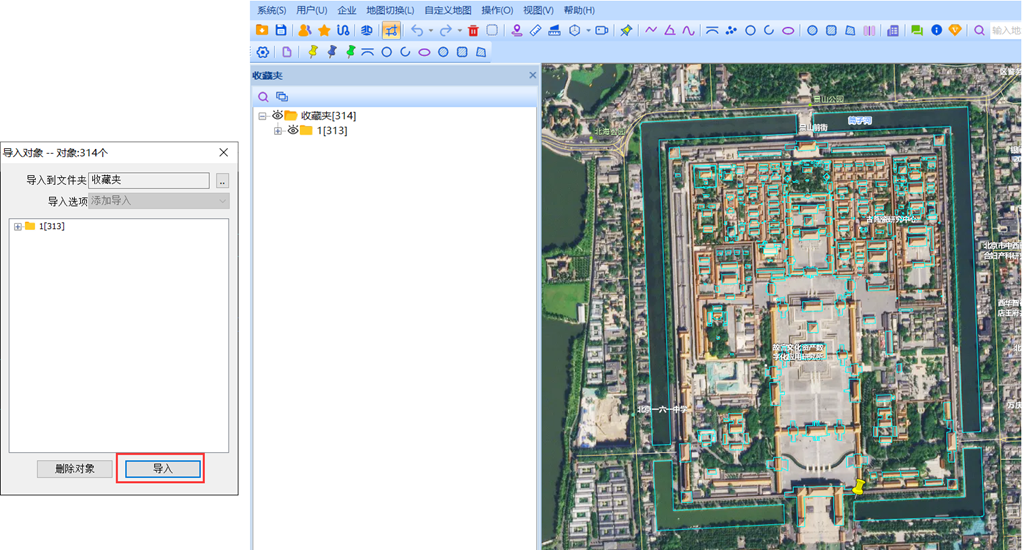

导入完成后,数据会显示在地图上,保存在收藏夹中。

26

说明:若导入CAD文件后,收藏夹保存的数据超过了当前VIP等级收藏限制,那么所有数据都不会显示在地图上。奥维VIP等级与收藏限制如下:

VIP等级 VIP1 VIP2 VIP3 VIP4 VIP5 VIP6 VIP7 VIP8 VIP9
最大收藏数量(个) 5000 1万 2万 3万 5万 6万 7万 8万 100万

备注:一个标签、一条轨迹(线)、一个图形均称之为一个奥维对象

在电脑端导入CAD文件后,可发送到手机端使用,具体操作步骤如下:

电脑端操作:登录账户后,在[好友列表]下找到【我的手机】,双击,点击【标记】,勾选需要发送到手机端的数据,点击【确定】,点击【发送】,即可。

手机端操作:与电脑登录同一个账户,电脑端发送数据后,手机端会立马收到。点击左上角头像,在[好友]页面下找到【我的电脑】,点击进入会话界面;点击【下载】,下载数据;点击数据,点击【收藏当前数据】,选择存放目录,点击【确定】,可将这些数据保存到手机端的收藏夹中。

2. 手机端导入CAD文件

若用户的电脑在身边,建议使用奥维电脑端导入CAD图,并将导入的数据发送到手机上。操作步骤参考上文的相关说明。

若不方便使用电脑,那么可直接使用手机导入CAD图的情况如下。

安卓手机:只要将CAD文件传输到了手机上即可执行导入。

苹果手机:要直接在手机上执行导入的话,dxf应存放在奥维的根目录下。

第一,通过奥维电脑端或手机端发送dxf文件,并下载保存到了手机上,具体操作步骤请参考使用帮助文档《如何通过奥维传输文件》;

第二,通过iTunes将dxf文件添加到了奥维根目录下。

在手机上导入CAD文件的具体操作步骤如下:

2.1. 创建关联点

若用户已有三个坐标点的经纬度坐标和与之对应的平面坐标,那么不需要再创建关联点,直接创建关联点方案,忽略此步骤。

使用关联点转换坐标导入CAD文件,至少要创建三个关联点,三个点围城的呈三角形状,且基本覆盖整个图形。

在手机上,使用CAD工具打开CAD文件,在图纸中找到三个特征明显的点,如交叉路口,地物拐角,这样便于用户在地图上准确的找到具体位置。

获取第一个关联点。如下图所示,箭头所指的道路交叉点:

33

然后在奥维中找到对应的点,在该点处创建标签,将该点的CAD坐标填写在备注栏目下面(只需要填写X和Y,不需要高程),输入名称,并点击【保存】,将标签保存到收藏夹。

34

请参照上述说明,再创建两个关联点,这里不予赘述。创建的三个关联点如下图所示:

39

2.2. 创建关联点方案与设置系统坐标系

创建完三个关联标签后,在手机端主界面点击【更多】,点击【设置】,点击【坐标系】,选择【关联点转换坐标】,点击设置。

46

进入[自定义坐标转换]页面;点击【新建方案】按钮,点击【添加】,进入[关联点]页面。

☆若用户已有坐标点的经纬度坐标和与之对应的平面坐标,直接填写经纬度坐标和CAD坐标。输入经纬度时,可输入“度”“度分”“度分秒”三个格式。另外,若用户的经纬度坐标为GCJ-02坐标(中国偏移经纬度),需要开启【GCJ-02坐标】;如果为WGS-84坐标(真实经纬度),那么不需要开启【GCJ-02坐标】。

说明:测量坐标的X、Y值与CAD坐标的X、Y值通常是相反的,即测量坐标的Y值为X值,注意调换。

52

☆若用户创建了三个关联点,点击【选择标签】按钮,选择第一个标签,系统会自动填入该点的经纬度坐标和与之对应的平面坐标,点击【添加】按钮,即可添加一个关联点。以此类推,添加三个。

53

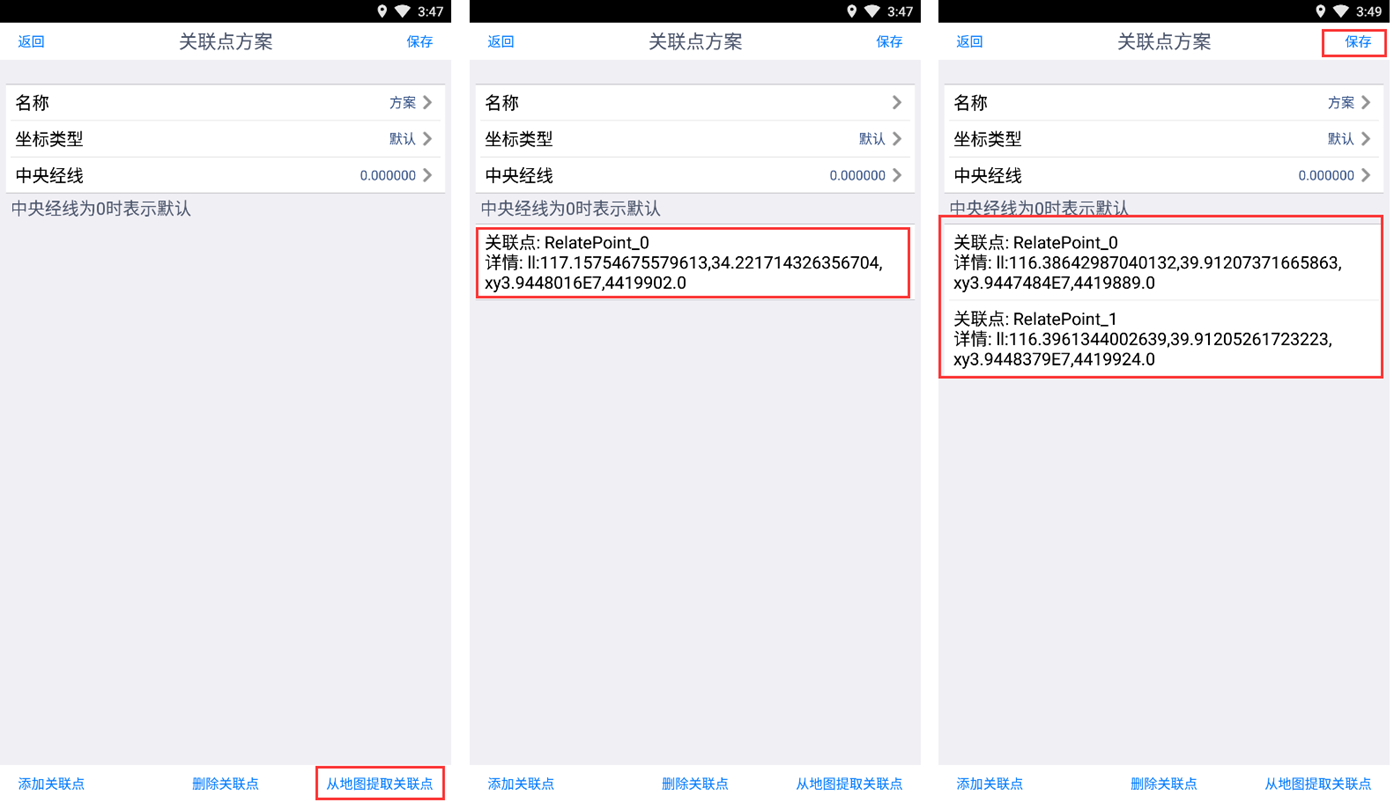

添加三个关联点后,勾选,点击【应用】,输入名称,坐标类型和中央经线保持默认,点击【保存】;当前方案选择刚创建的方案,点击【保存】,即可完成坐标系的设置。

57

2.3. 导入文件

在导入文件之前,用户需要将CAD文件另存为DXF文件;若已经是DXF文件,那么直接导入。

在奥维手机端,点击【更多】,点击【菜单】,点击【导入导出】,点击【从文件导入】。

63

系统自动打开奥维根目录,选择DXF文件。如果用户没有将DXF保存在奥维根目录下面,那么就点击SD卡,找到保存DXF文件的目录。

使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。

QQ根目录:tencent/QQfile_recv

微信根目录:tencent/MicroMsg/Download

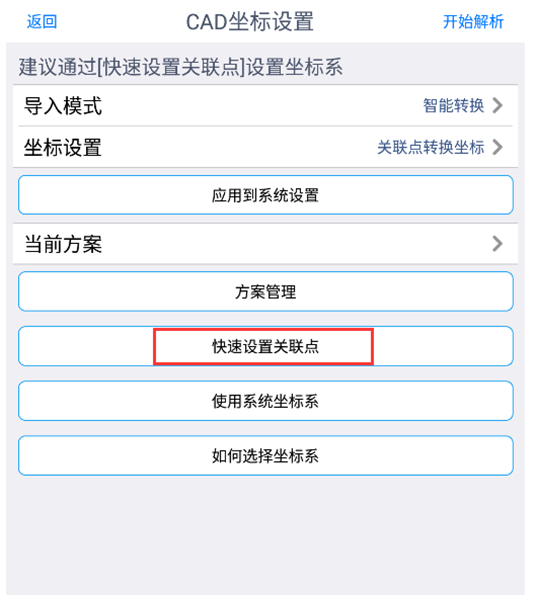

找到后,点击文件,弹出[CAD坐标设置]页面。

我们已经设置好了系统坐标系,因此这里系统会自动选择,无需手动设置,保持默认即可。

点击【开始解析】,系统解析文件;解析完成后,点击【导入】。

66

点击【确定】,系统执行导入文件;导入完成后,数据会保存在收藏夹中,显示在地图上。

69

说明:若导入CAD文件后,收藏夹保存的数据超过了当前VIP等级收藏限制,那么所有数据都不会显示在地图上。奥维VIP等级与收藏限制如下:

VIP等级 VIP1 VIP2 VIP3 VIP4 VIP5 VIP6 VIP7 VIP8 VIP9
最大收藏数量(个) 5000 1万 2万 3万 5万 6万 7万 8万 100万

备注:一个标签、一条轨迹(线)、一个图形均称之为一个奥维对象

在奥维中导入CAD文件,应先将奥维的系统坐标系设置为和CAD文件相一致的坐标系。

若用户有七参数、四参数或三参数等坐标参数,可以直接使用这些参数设置系统坐标系;若用户没有七参数、三参数等,那么可以使用简化参数完成系统坐标系的设置并导入CAD文件。

简化参数设置的基本条件:CAD文件的坐标系类型为北京54、西安80或者CGCS2000,且已知一个坐标点的经纬度坐标和与之对应的平面坐标。若用户没有现成的坐标值,可通过创建一个关联标签的方式获取。

本文将分别对奥维电脑端、手机端导入CAD文件进行说明。

1. 电脑端导入CAD文件

1.1. 创建关联标签

若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标,那么不需要再创建关联标签,忽略此步骤。

打开CAD文件,在图纸中找到一个特征明显的点,如交叉路口,地物拐角,这样便于用户在地图上准确的找到具体位置。如下图所示,箭头所指的道路交叉点。

35

1

然后在奥维中找到对应的点,在该点处创建标签,将该点的CAD坐标填写在备注栏目下面(只需要填写X和Y,不需要高程),输入名称,并【添加到收藏夹】。

4

若用户需要在手机上使用这个关联点导入CAD图的话,可以将这个关联点发送到手机。操作如下:

电脑端操作:登录账户后,在[好友列表]下找到【我的手机】,双击,点击【标记】,勾选需要发送到手机端的关联点,点击【确定】,点击【发送】,即可。

手机端操作:与电脑登录同一个账户,电脑端发送数据后,手机端会立马收到。点击左上角头像,在[好友]页面下找到【我的电脑】,点击进入会话界面;点击【下载】,下载数据;点击数据,点击【收藏当前数据】,选择存放目录,点击【确定】,可将该关联点保存到手机端的收藏夹中。

1.2. 设置系统坐标系

在奥维PC端中,点击[系统]菜单,点击【系统设置】,进入[系统设置]窗口;在[常用]选项卡中,点击【系统坐标系】下拉框,选择【横轴横轴墨卡托投影坐标】,点击【设置】按钮,进入[横轴横轴墨卡托投影坐标]设置窗口。用户即可设置需要的坐标系。

13

坐标类型:使用简化参数,不需要设置坐标类型。

转换类型:选择【简化参数】。

其他参数也不需要设置,系统会自动计算。

点击【计算简化参数】,进入[计算简化参数]窗口。

☆若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标,直接填写经纬度坐标和目标平面坐标(CAD坐标)。另外,若用户的经纬度坐标为GCJ-02坐标(中国偏移经纬度),需要勾选【GCJ-02坐标】;如果为WGS-84坐标(真实经纬度),那么不需要勾选【GCJ-02坐标】。

15

☆若用户是想通过关联点计算简化参数,且关联点保存在收藏夹中,那么点击【选择标签】,选择关联点标签,点击【确定】,系统会自动获取源经纬度坐标和目标平面坐标。

14

☆若用户已将关联点保存在了[关联点管理]中,那么可点击【关联点】,勾选关联点,点击【确定】,系统会自动获取源经纬度坐标和目标平面坐标。

29

填写好取源经纬度坐标和目标平面坐标后,点击【计算】,即可计算出简化参数。

对于简化参数,用户不必关注计算出来的坐标类型、中央经线、AY以及带区号,这些参数是系统自动按照最小误差确定的,没有实际意义。

点击【应用】,系统自动填写参数,点击【确定】,即可完成坐标系的设置。

30

1.3. 导入CAD文件

在导入文件之前,用户需要将DWG文件另存为DXF文件。

在奥维中,点击[系统]菜单,点击【导入对象】,选择DXF文件,点击【打开】。

36

进入[解析文件]窗口,我们已经设置好了系统坐标系,因此这里系统会自动选择,无需手动设置,保持默认即可。

点击【开始解析】,系统解析文件;点击【导入】,系统执行导入。

37

导入完成后,数据会显示在地图上,保存在收藏夹中。

38

说明:若导入CAD文件后,收藏夹保存的数据超过了当前VIP等级收藏限制,那么所有数据都不会显示在地图上。奥维VIP等级与收藏限制如下:

VIP等级

VIP1

VIP2

VIP3

vip4

VIP5

VIP6

VIP7

VIP8

VIP9

收藏限制(个)

5000

1万

2万

3万

5万

6万

7万

8万

100万

备注:一个标签、一条轨迹(线)、一个图形均称之为一个奥维对象

在电脑端导入CAD文件后,可发送到手机端使用,具体操作步骤如下:

电脑端操作:登录账户后,在[好友列表]下找到【我的手机】,双击,点击【标记】,勾选需要发送到手机端的数据,点击【确定】,点击【发送】,即可。

手机端操作:与电脑登录同一个账户,电脑端发送数据后,手机端会立马收到。点击左上角头像,在[好友]页面下找到【我的电脑】,点击进入会话界面;点击【下载】,下载数据;点击数据,点击【收藏当前数据】,选择存放目录,点击【确定】,可将这些数据保存到手机端的收藏夹中。

2. 手机端导入CAD文件

若用户的电脑在身边,建议使用奥维电脑端导入CAD图,并将导入的数据发送到手机上。操作步骤参考上文的相关说明。

若不方便使用电脑,那么可直接使用手机导入CAD图的情况如下。

安卓手机:只要将CAD文件传输到了手机上即可执行导入。

苹果手机:要直接在手机上执行导入的话,dxf应存放在奥维的根目录下。

第一,通过奥维电脑端或手机端发送dxf文件,并下载保存到了手机上,具体操作步骤请参考使用帮助文档《如何通过奥维传输文件》;

第二,通过iTunes将dxf文件添加到了奥维根目录下。

在手机上导入CAD文件的具体操作步骤如下:

2.1. 创建关联标签

若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标,或者已经创建好了关联标签,那么不需要再创建关联标签,可忽略此步骤。

在手机上使用CAD图纸查看工具打开CAD文件,在图纸中找到一个特征明显的点,如交叉路口,地物拐角,这样便于用户在地图上准确的找到具体位置。如下图所示,箭头所指的道路交叉点。

获取到该点的平面坐标。

3

然后在奥维中找到对应的点,在该点处创建标签,将该点的CAD坐标填写在备注栏目下面(只需要填写X和Y,不需要高程),输入名称,点击【保存】,保存到收藏夹。这样,就创建好了关联标签。

7

2.2. 设置系统坐标系

在手机端主界面,点击【更多】,点击【设置】,点击【坐标系】。

23

选择【横轴墨卡托投影坐标】,点击设置,进入[横轴墨卡托投影坐标]页面。

☆若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标,直接填写经纬度坐标和目标平面坐标(CAD坐标)。另外,若用户的经纬度坐标为GCJ-02坐标(中国偏移经纬度),需要开启【GCJ-02坐标】;如果为WGS-84坐标(真实经纬度),那么不需要开启【GCJ-02坐标】。

24

☆若用户是想通过关联点计算简化参数,且关联点保存在收藏夹中,那么点击【选择标签】,选择关联点标签,点击【确定】,系统会自动获取源经纬度坐标和目标平面坐标。

25

☆若用户已将关联点保存在了[关联点管理]中,那么可点击【关联点】,勾选关联点,点击【确定】,系统会自动获取源经纬度坐标和目标平面坐标。

26

填写好取源经纬度坐标和目标平面坐标后,点击【计算】,即可计算出简化参数。

对于简化参数,用户不必关注计算出来的坐标类型、中央经线、AY以及带区号,这些参数是系统自动按照最小误差确定的,没有实际意义。

点击【应用】,系统自动填写参数,点击【保存】,即可完成坐标系的设置。

27

2.3. 导入CAD文件

在导入文件之前,用户需要将CAD文件另存为DXF文件;若已经是DXF文件,那么直接导入。

在奥维手机端,点击【更多】,点击【菜单】,点击【导入导出】,点击【从文件导入】。

40

系统自动打开奥维根目录,选择DXF文件。如果用户没有将DXF保存在奥维根目录下面,那么就点击SD卡,找到保存DXF文件的目录。

使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。

QQ根目录:tencent/QQfile_recv

微信根目录:tencent/MicroMsg/Download

找到后,点击文件,弹出[CAD坐标设置]页面。

我们已经设置好了系统坐标系,因此这里系统会自动选择,无需手动设置,保持默认即可。

点击【开始解析】,系统解析文件;解析完成后,点击【导入】。

41

点击【确定】,系统执行导入文件;导入完成后,数据会保存在收藏夹中,显示在地图上。

说明:若导入CAD文件后,收藏夹保存的数据超过了当前VIP等级收藏限制,那么所有数据都不会显示在地图上。

42

在奥维互动地图浏览器中,用户可将标签的名称、坐标、海拔、备注等属性导出到TXT文本。其中坐标包括真实经纬度(WGS84坐标)、偏移经纬度(GCJ-02坐标)或者百度坐标(BD-09)以及北京54、西安80、CGCS2000等平面坐标。

特别说明:仅VIP1及以上等级账户支持该功能。

1. 电脑端导出标签对象

1.1. 导出经纬度坐标

(1)添加地图对象

点击[系统]菜单,点击【导出对象】按钮,点击【设置对象】按钮,批量勾选需要导出的对象,点击【确定】按钮。

1

2)设置导出格式及属性

添加完需要导出的对象后,点击【格式】下拉框,选择txt格式;点击【导出】按钮,设置文件路径以及输出属性等。

经纬度格式:用户可以选择【度】【度分】或者【度分秒】,我们这里选择【度】。

经纬度类型:用户可选择【WGS84坐标(真实经纬度)】【GCJ-02坐标(偏移经纬度)】或者【BD-09(百度坐标)】。我们以导出【WGS84坐标(真实经纬度)】为例。

输出条目:用户可根据实际需要选择需要输出的属性条目,本教程以导出文件夹、名称、经纬度、海拔、备注为例。

在此,用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目,点击【上移】或者【下移】按钮。若用户没有特别需求,建议用户不要调整。

点击【确定】按钮,执行导出。完成后,提示“导出txt格式文件成功”。

5

6

1.2. 导出平面坐标

要导出标签的北京54、西安80或者CGCS2000坐标,必须先将系统坐标系设置成相对应的坐标系。即如果要导出CGCS2000坐标,那么就将奥维的系统坐标系设置成CGCS2000坐标系。

1.2.1. 设置系统坐标系

在奥维互动地图浏览器PC端中,点击[系统]菜单,点击【系统设置】,进入[系统设置]窗口;在[常用]选项卡中,点击【系统坐标系】下拉框,选择【横轴横轴墨卡托投影坐标】,点击【设置】按钮,进入[横轴横轴墨卡托投影坐标]设置窗口。用户即可设置需要的坐标系。

7

①坐标类型:用户可根据实际需要选择【经纬度<——>北京54】【经纬度<——>西安80】【经纬度<——> CGCS2000】【经纬度<——> UTM】或者【经纬度<——> 自定义】,本文以CGCS2000为例。

②转换参数:包括七参数、三参数、四参数、全参数、固定参数和简化参数,用户可根据现有参数情况选择,当坐标类型选择【经纬度<——> UTM】无该项设置。本文以七参数和固定参数为例。

若用户需要导出分带投影的坐标,应选择固定参数。

★若用户需要含有带号的坐标,那么应选择含有带号的参数。

例如:CGCS2000_3_Degree_GK_Zone_38

3度分带法的CGCS2000坐标系,带号为38(中央经线3*38=114),横坐标前加带号38

坐标值示例:38745763.059 4247943.247,该坐标x为8位数,前两位38位带号。

★若用户需要不含带号的坐标,那么应选择带有中央经线的参数。

例如:CGCS2000_3_Degree_GK_CM_117E

3度分带法的CGCS2000坐标系,中央经线为东经117°,横坐标前不加带号

坐标值示例:483430.300 4244220.223。

是选择3°分带的坐标参数还是6°分带的坐标参数,请根据实际需要确定。

8

③参数模式:七参数,需要设置【参数模式】,保持默认设置即可。

设置完坐标参数后,点击【确定】按钮,点击【确定】按钮,保存设置。

1.2.2. 导出平面坐标及海拔

设置完成系统坐标系后,即可将标签的平面坐标导出。

(1)添加地图对象

点击[系统]菜单,点击【导出对象】按钮,点击【设置对象】按钮,批量勾选需要导出的对象,点击【确定】按钮。

9

2)设置导出格式及属性

添加完需要导出的对象后,点击【格式】下拉框,选择txt格式;点击【导出】按钮,设置文件路径以及输出属性等。

仅导出平面坐标的话,经纬度格式和经纬度类型均不需要设置。

输出条目:用户可根据实际需要选择需要输出的属性条目,本教程以导出文件夹、名称、平面坐标、海拔、备注为例。

在此,用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目,点击【上移】或者【下移】按钮。若用户没有特别需求,建议用户不要调整。如下图所示。

点击【确定】按钮,执行导出。完成后,提示“导出txt格式文件成功”。

12

13

2. 手机端导出标签对象

2.1. 导出经纬度坐标

(1)导出对象

在手机端主界面,点击【收藏】,点击【菜单】,点击【导入导出】,点击【导出对象】,进入[导出选项]页面。

14

(2)设置文件类型及选择标签

文件类型:选择txt文件。

点击【保存到文件】,设置路径(默认为奥维根目录,安卓手机可以点击【设置】,修改路径),输入名称,点击【确定】;勾选需要导出的数据,点击【确定】,点击【导出】,进入[输出选项]页面。

23

(3)设置输出属性

经纬度显示格式:用户可以选择【度】【度分】或者【度分秒】,我们这里选择【度】。

经纬度类型:用户可选择【WGS84坐标(真实经纬度)】【GCJ-02坐标(偏移经纬度)】或者【BD-09(百度坐标)】。我们以导出【WGS84坐标(真实经纬度)】为例。

输出条目:用户可根据实际需要选择需要输出的属性条目,本教程以导出文件夹、名称、经纬度、海拔、备注为例。

在此,用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目,点击【上移】或者【下移】按钮。若用户没有特别需求,建议用户不要调整。

点击【确定】按钮,执行导出。完成后,提示“导出完成[67/75]”。

[67/75]:两个数字不一样,是因为“75”包含了文件夹的数量,而“67”仅是标签的数据,所以导出结果是正常的。

24

2.2. 导出平面坐标

要导出标签的北京54、西安80或者CGCS2000坐标,必须先将系统坐标系设置成相对应的坐标系。即如果要导出CGCS2000坐标,那么就将奥维的系统坐标系设置成CGCS2000坐标系。

2.2.1. 设置系统坐标系

在手机端主界面,点击【更多】,点击【设置】,点击【坐标系】,选择【横轴墨卡托投影坐标】,点击设置,进入[横轴墨卡托投影坐标]页面。

30

关于参数的说明请参考本文《1.2.1设置系统坐标系》,这里不以赘述。七参数和固定参数的设置示例如下图所示。

31

2.2.2. 导出平面坐标及海拔

设置完成系统坐标系后,即可将标签的平面坐标导出。

再次执行本文《2.1.导出经纬度坐标》的步骤(1)和步骤(2),这里不以赘述。

在[输出选项]页面,对输出条目进行设置。仅导出平面坐标的话,经纬度显示格式和经纬度类型均不需要设置。

输出条目:用户可根据实际需要选择需要输出的属性条目,本教程以导出文件夹、名称、平面坐标、海拔、备注为例。

在此,用户可根据实际需要调整属性条目的顺序。勾选需要调整的条目,点击【上移】或者【下移】按钮。若用户没有特别需求,建议用户不要调整。

点击【确定】按钮,执行导出。完成后,提示“导出完成[67/75]”。

[67/75]:两个数字不一样,是因为“75”包含了文件夹的数量,而“67”仅是标签的数据,所以导出结果是正常的。

安卓手机奥维根目录:Android/data/com.ovital.ovitalMap/files/omap

29

地图投影与3D地图浏览

在奥维互动地图浏览器中,集合了多种知名地图,包括中国资源卫星影像及历史影像、Google地图、Google卫星图、Google卫星混合图、Google地形图、百度地图、Bing卫星图、OpenCycle等高线图等。此外,企业方案还支持谷歌地球企业影像及历史影像。

1. 投影分类

将上述地图按投影类型分类,主要分为以下几大类:

投影类型

地图类型

是否支持3D浏览

WEB墨卡托GCJ-02投影

Google地图
Google卫星图
Google卫星混合图

WEB墨卡托投影

Google地形图
Bing卫星图
OpenCycle等高线图

经纬度投影

中国资源卫星影像
中国资源卫星历史影像
谷歌地球企业影像
谷歌地球企业历史影像

其他投影类型

百度地图

2. 高程数据

在奥维中浏览3D地图,还需要高程数据的支持。

目前在奥维中内置了SRTM3和ASTER GDEM V2高程数据源,存放在奥维服务器上。SRTM3的分辨率为90米,ASTER GDEM V2的分辨率为30米。

为了保障不同投影类型地图的3D浏览效果,奥维将这两种高程数据按不同的投影方式进行了分类,如下表所示。

在奥维中不管是加载地图数据还是加载高程数据,都会自动缓存到奥维的运行目录map文件夹下。

电脑端:安装版默认目录D:\omap\map;在桌面上选中奥维图标,点击鼠标右键,点击【打开文件所在的位置】,可进入奥维运行目录。

安卓手机/平板端:Android/data/com.ovital.ovitalMap/files/omap/map

苹果手机/平板:需要通过iTunes连接手机才能查看奥维根目录。

22

3. 3D浏览

奥维互动地图浏览器集成了DirectX和OpenGL等3D程序接口,不管是PC版还是手机版,均支持启用3D模式浏览地图。

3.1. 电脑端

下面以Google卫星混合图为例,对3D模式浏览地图进行说明。

点击[地图切换],点击【Google混合卫星图】;点击工具栏中的【3D】按钮,即可切换成3D显示模式。

效果图:Google卫星混合图+等高线3D显示效果

23

启用3D模式后,用户可调整仰角和旋转角度,以达到更好的显示效果。快捷键如下:

①鼠标中键:可调整仰角和旋转角度。

②shift+上:仰角减小;shift+下键:仰角增大。

③shift+左:逆时针旋转,角度向负方向增大;shift+右:顺时针旋转,角度向正方向增大。

④滚动鼠标滚轮可调整视角高度。

在3D模式下,地图界面的右上角会出现操作按钮,除了使用快捷键操作外,还可以使用这里的【上、下、左、右】方向按钮调整仰角和旋转角度。

点击中间的wps19按钮,可以进入[3D设置]窗口,对图形模式、3D缩放比例、地形对比度、鹰眼窗口地图等进行设置。

4

3.2. 手机端

在奥维手机端浏览3D地图,我们同样以Google卫星图为例进行说明。

在主界面,点击wps26按钮,将地图切换为Google卫星图。

然后点击主界面上的【3D】按钮,进入[3D设置]页面,勾选【3D】,即可启用3D模式。

在地图上,两个手指同时上下滑动可调整仰角,两个手指转动可调整旋转角度,单指双击放大地图,双指单击缩小地图。

16

为了方便操作,用户可以将启用操作面板。

在主界面,点击【3D】按钮,开启【3D操作面板[旋转角]】和【3D操作面板[仰角]】,点击【返回】,在地图上即会显示【上、下、左、右】四个方向按钮。

点击【上、下】方向按钮,可调整仰角;点击【左、右】方向按钮,可调整旋转角度。

21

和电脑端一样,Google地形图、Bing卫星图、OpenCycle等高线图、中国资源卫星影像与历史影像、谷歌地球企业影像与历史影像等地图也可以开启3D浏览模式,用户可根据实际需要切换地图。

在奥维互动地图浏览器中,用户可导入TXT文本中的经纬度坐标及海拔数据,生成标签。支持导入的经纬度坐标包括WGS-84坐标(真实经纬度)、GCJ-02坐标(中国偏移经纬度)和BD-09坐标(百度坐标)。具体操作步骤如下:

(1)按照奥维格式要求对TXT坐标文件进行编辑。

(2)在奥维电脑端或者手机端导入TXT坐标文件。

1. 电脑端导入TXT坐标文件

1.1. 属性格式说明

要将表格中的经纬度坐标数据导入到奥维中来,其字段排列顺序必须按照奥维规定的格式进行设置。奥维CSV格式数据模板如下:

☆说明:

(1)以下属性字段,至少要有经度和纬度,否则无法导入。

(2)每个属性间使用一个空格隔开。

(3)备注可以为多个属性,即可以将数据中最后两个以上的属性字段导入为标签的备注。

(4)经纬度格式可以为“度”“度分”或者“度分秒”。

度:116.72135049 34.70805560 度分:116°43.281029' 34°42.483336'

度分秒:116°43'16.8618" 34°42'29.0002"

模板1:WGS-84坐标真实经纬度

1

模板2:GCJ -02坐标(偏移经纬度)

2

模板3:BD -09坐标(百度坐标

3

若用户的数据仅有经度、纬度坐标值,那么直接导入即可。

☆说明:若为GCJ-02坐标,需要在第一列加上偏移标志“g”;若为BD-09坐标,需要在第一列加上百度坐标标志“b”。

7

下面以WGS-84坐标(真实经纬度)为例进行说明。

若用户的文件还有海拔,也可一起导入到奥维中;若用户想将某属性显示在地图上,用于区别点位,那么可作为名称导入。如下图所示。

该文件中含有四个属性,第一个属性可以作为名称,其他三个属性分别为经度、纬度和海拔。

8

☆说明:

(1)经度、纬度这两个属性的先后关系不能修改,即经度在前、纬度在后,且应当排在一起(经度后面要紧跟纬度)。

(2)其他属性的排列顺序可以改变,如可以为经度、纬度、名称、海拔;执行导入时,需要设置输入条目,输入条目的顺序必须和文件中属性的顺序保持一致。

若用户的点位按某个属性进行了归类,那么可以将这个属性导入为文件夹,这样导入的数据会自动存放在不同的文件夹下。

若没有这种归类的属性,用户也可以自己添加一个文件夹属性。

不管是原有属性还是自己另外添加的属性,要作为文件夹导入,应在该属性前加上“/”符号,如下图所示。

9

若除上述说明的属性外还有其他的属性,用户想将这些属性一起导入,那么可以将这些属性放在最后,作为备注信息导入到奥维。

如下图所示,我们将这四个属性作为标签的备注导入。

☆说明:作为备注的属性一定要放在最后。

10

编辑好文件后,即可导入到奥维中。

1.2. 导入坐标点

在奥维电脑端,点击[系统]菜单,点击【导入对象】,选择需要导入的文件,点击【打开】。

17

弹出[导入对象]窗口,勾选需要导入的属性条目。

☆说明:数据文件中有什么属性字段,就勾选什么;输入条目的顺序必须和数据文件中的属性字段顺序保持一致,如果不一致,应使用“上移”或者“下移”功能进行调整。

我们的坐标文件中有文件夹、名称、经度、纬度、海拔以及三个备注属性,那么就勾选文件夹、名称、经纬度、海拔、备注。

设置完成后,点击【确定】按钮,系统自动解析文件。

18

点击【导入】按钮,执行导入文件。完成后,导入的坐标点会自动生成奥维标签对象,保存在收藏夹中,显示在地图上。

可以看到,所有数据都是按设置好的文件夹保存在收藏夹中的,标签的名称会自动显示在地图上,文件中的最后三个属性都以备注的形式保存在标签中。

16

2. 电脑端标签同步到手机

用户在电脑端导入数据后,可直接将数据发送到手机,不需要另外在手机端中执行导入TXT文件,如下:

在[好友列表]下找到【我的手机】,双击,点击【标记】,勾选需要传输到手机端的数据,点击【确定】;点击【发送】,即可。

31

发送后,在手机上登录账户,即可收到电脑端发送的数据。

在手机端主界面,点击左上角wps12按钮,在[会话]页面下找到【我的电脑】这条信息,点击进入会话界面;点击【下载】,下载数据;

29

点击数据,点击【收藏当前数据】,选择存放目录,点击【确定】,可将数据保存到电脑端的收藏夹中,同时数据会显示在地图上。

30

3. 手机端导入TXT坐标文件

当然,除了在电脑端导入坐标文件,并将导入的数据发送到手机外,用户也可以直接在手机上导入TXT坐标文件。如果电脑在身边,建议用户直接使用电脑导入。

☆说明:

(1)如果文件仅有坐标、海拔、名称等几个属性,且排列好了,可以在手机上导入;如果属性格式需要修改的地方较多,建议在电脑端修改并导入,然后再将导入的数据同步到手机或平板。

(2)苹果手机或者平板:建议使用奥维Windows电脑端导入TXT文件,然后同步到手机或者平板。

3.1. 属性格式说明

不需要修改属性格式的TXT坐标文件,可以直接在手机上导入;若需要对属性格式进行大量的修改,建议使用电脑,手机操作不方便。

属性格式说明请参考本文《1.1.属性格式说明》。

☆说明:在手机端导入的TXT文件,其属性应按照“文件夹、名称、经度、纬度、海拔……备注”这样顺序排列,不能对顺序进行更改。

3.2. 导入坐标点

在奥维手机端,点击【更多】,点击【菜单】,点击【导入导出】,点击【从文件导入】。

42

系统自动打开奥维根目录,选择TXT文件。如果用户没有将TXT保存在奥维根目录下面,那么就点击SD卡,找到保存TXT文件的目录。

使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。

QQ根目录:tencent/QQfile_recv

微信根目录:tencent/MicroMsg/Download

找到后,点击文件,弹出[导入标签]页面,勾选需要导入的属性条目。

☆说明:数据文件中有什么属性字段,就勾选什么;我们的坐标文件中有文件夹、名称、经度、纬度、海拔以及三个备注属性,那么就勾选文件夹、名称、经纬度、海拔、备注。

设置完成后,点击【确定】按钮,系统自动解析文件;解析完成后,进入[导入对象]页面,点击【导入】。

40

进入[导入选项]页面,点击【确定】,执行导入。导入完成后,数据会保存在收藏夹中,显示在地图上。

41

在奥维中,用户可导入TXT文件的平面坐标点位,如北京五四、西安80、CGCS2000等平面坐标。具体操作步骤如下:

(1)首先,在奥维中设置好坐标系,将系统设置系设置为坐标文件相对应的坐标系。

(2)其次,按照奥维格式要求对TXT坐标文件进行编辑。

(3)最后,在奥维电脑端或者手机端导入TXT坐标文件。

1. 电脑端导入TXT坐标文件

1.1. 设置系统坐标系

在导入之前,用户应将奥维的系统坐标系设置为相对应的平面坐标系,否则无法导入到正确的位置上。

在奥维互动地图浏览器PC版客户端中,点击[系统]菜单,点击【系统设置】,在[常用]选项卡中,点击【系统坐标系】下拉框,选择【横轴横轴墨卡托投影坐标】,点击【设置】按钮,进入[横轴横轴墨卡托投影坐标]设置窗口。用户即可设置需要的坐标系。

41

(1)坐标类型:用户可根据实际需要选择【经纬度<——>北京54】【经纬度<——>西安80】【经纬度<——> CGCS2000】【经纬度<——> UTM】或者【经纬度<——> 自定义】,本文以CGCS2000为例。

(2)转换参数:包括七参数、三参数、四参数、全参数、固定参数和简化参数,用户可根据现有参数情况选择,当坐标类型选择【经纬度<——> UTM】无该项设置。本文以七参数和固定参数为例。

若用户的坐标有以下特征,应选择固定参数。

①平面坐标带有分带号(3°分带和6°分带的带号),某坐标值中有8位数(前2位数为带号),则根据带号选择参数。

例如:38745763.059 4247943.247,该坐标x为8位数,前两位38位带号。有的坐标可能y值为8位。

该坐标系的参数为:CGCS2000_3_Degree_GK_Zone_38

根据如下带号范围可判断是6度分带还是3度分带。

我国3度分带带号范围:25至45;

我国6度分带带号范围:13至23。

②某坐标值为6位,东偏移为500000米,则根据中央经线选择参数。

例如:483430.300 4244220.223,已知中央经线为117E。

该坐标系的参数为:CGCS2000_3_Degree_GK_CM_117E

40

(3)参数模式:七参数,需要设置【参数模式】,保持默认设置即可。

设置完坐标参数后,点击【确定】按钮,点击【确定】按钮,保存设置。

1.2. 属性格式说明

要将TXT文本中的坐标数据导入到奥维中来,其字段排列顺序必须按照奥维规定的格式进行设置。奥维TXT格式数据模板如下:

☆说明:

(1)以下字段,至少要有x坐标和y坐标,否则无法导入。

(2)每个属性间使用一个空格隔开。

(3)备注可以为多个属性,即可以将数据中最后两个以上的属性字段导入为标签的备注。

1

若用户的数据仅有x坐标和y坐标,那么设置好坐标系后直接导入即可。

2

若用户的文件还有海拔,也可一起导入到奥维中;若用户想将某属性显示在地图上,用于区别点位,那么可作为名称导入。如下图所示。

该文件中含有四个属性,第一个属性可以作为名称,其他三个属性分别为x坐标、y坐标和海拔。

3

☆说明:

(1)x坐标和y坐标这两个属性的先后关系不能修改,即x在前、y在后,且应当排在一起(x坐标后面要紧跟y坐标)。

(2)其他属性的排列顺序可以改变,如可以为x坐标、y坐标、名称、海拔;执行导入时,需要设置输入条目,输入条目的顺序必须和文件中属性的顺序保持一致。

若用户的点位按某个属性进行了归类,那么可以将这个属性导入为文件夹,这样导入的数据会自动存放在不同的文件夹下。

若没有这种归类的属性,用户也可以自己添加一个文件夹属性。

不管是原有属性还是自己另外添加的属性,要作为文件夹导入,应在该属性前加上“/”符号,如下图所示。

4

若除上述说明的属性外还有其他的属性,用户想将这些属性一起导入,那么可以将这些属性放在最后,作为备注信息导入到奥维。

如下图所示,我们将这四个属性作为标签的备注导入。

☆说明:作为备注的属性一定要放在最后。

5

☆说明:在奥维中x坐标是6位或者8位,y坐标为7位;如果用户的坐标x为7位,y为6位或者8位,请调换一下两列的顺序。

编辑好文件后,即可导入到奥维中。

1.3. 导入坐标点

在奥维电脑端,点击[系统]菜单,点击【导入对象】,选择需要导入的文件,点击【打开】。

12

弹出[导入对象]窗口,勾选需要导入的属性条目。

☆说明:数据文件中有什么属性字段,就勾选什么;输入条目的顺序必须和数据文件中的属性字段顺序保持一致,如果不一致,应使用“上移”或者“下移”功能进行调整。

我们的坐标文件中有文件夹、名称、x坐标、y坐标、海拔以及备注信息,那么就勾选文件夹、名称、平面坐标[X+Y]、海拔、备注。

设置完成后,点击【确定】按钮,系统自动解析文件。

13

点击【导入】按钮,执行导入文件。完成后,导入的坐标点会自动生成奥维标签对象,保存在收藏夹中,显示在地图上。

可以看到,所有数据都是按设置好的文件夹保存在收藏夹中的,标签的名称会自动显示在地图上,文件中的最后四个属性都以备注的形式保存在标签中。

10

2. 电脑端标签同步到手机

用户在电脑端导入数据后,可直接将数据发送到手机,不需要另外在手机端中执行导入TXT文件,如下:

在[好友列表]下找到【我的手机】,双击,点击【标记】,勾选需要传输到手机端的数据,点击【确定】;点击【发送】,即可。

17

发送后,在手机上登录账户,即可收到电脑端发送的数据。

在手机端主界面,点击左上角wps12按钮,在[会话]页面下找到【我的电脑】这条信息,点击进入会话界面;点击【下载】,下载数据;

25

点击数据,点击【收藏当前数据】,选择存放目录,点击【确定】,可将数据保存到电脑端的收藏夹中,同时数据会显示在地图上。

26

3. 手机端导入TXT坐标文件

当然,除了在电脑端导入坐标文件,并将导入的数据发送到手机外,用户也可以直接在手机上导入TXT坐标文件。如果电脑在身边,建议用户直接使用电脑导入。

☆说明:

(1)如果文件仅有坐标、海拔、名称等几个属性,且排列好了,可以在手机上导入;如果属性格式需要修改的地方较多,建议在电脑端修改并导入,然后再将导入的数据同步到手机或平板。

(2)苹果手机或者平板:建议使用奥维Windows电脑端导入TXT文件,然后同步到手机或者平板。

在导入之前,同样需要设置坐标系。

3.1. 设置系统坐标系

在奥维手机端主界面,点击【更多】按钮,进入点击【设置】按钮,点击【坐标系】,进入[坐标系]页面,用户可在此设置系统坐标系。

39

对于坐标参数的说明,请参考本文《1.1.设置系统坐标系》,这里不予赘述。七参数和固定参数设置示例如下:

左侧为七参数,右侧为固定参数。

38

设置完成后,点击【保存】即可。

3.2. 属性格式说明

不需要修改属性格式的TXT坐标文件,可以直接在手机上导入;若需要对属性格式进行大量的修改,建议使用电脑,手机操作不方便。

属性格式说明请参考本文《1.2.属性格式说明》。

☆说明:在手机端导入的TXT文件,其属性应按照文件夹、名称、x坐标、y坐标、海拔……这样顺序排列,不能对顺序进行更改。

3.3. 导入坐标点

在奥维手机端,点击【更多】,点击【菜单】,点击【导入导出】,点击【从文件导入】。

37

系统自动打开奥维根目录,选择TXT文件。如果用户没有将TXT保存在奥维根目录下面,那么就点击SD卡,找到保存TXT文件的目录。

使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。

QQ根目录:tencent/QQfile_recv

微信根目录:tencent/MicroMsg/Download

找到后,点击文件,弹出[导入标签]页面,勾选需要导入的属性条目。

☆说明:数据文件中有什么属性字段,就勾选什么;我们的坐标文件中有文件夹、名称、x坐标、y坐标、海拔、备注,那么就勾选文件夹、名称、平面坐标[X+Y]、海拔、备注。

设置完成后,点击【确定】按钮,系统自动解析文件;解析完成后,进入[导入对象]页面,点击【导入】。

35

进入[导入选项]页面,点击【确定】,执行导入。导入完成后,数据会保存在收藏夹中,显示在地图上。

36

在奥维互动地图浏览器中,用户可导入Excel表格中的经纬度坐标及海拔数据,生成标签。支持导入的经纬度坐标包括WGS-84坐标(真实经纬度)、GCJ-02坐标(中国偏移经纬度)和BD-09坐标(百度坐标)。

(1)首先,对坐标文件进行编辑,并将Excel表格另存为CSV格式文件。

(2)然后,在奥维电脑端或者手机端导入坐标文件。

特别说明:仅VIP5及以上等级账户支持该功能。

1. 电脑端导入坐标文件

1.1. 属性格式说明

要将表格中的经纬度坐标数据导入到奥维中来,其字段排列顺序必须按照奥维规定的格式进行设置。奥维CSV格式数据模板如下:

☆说明:

(1)以下属性字段,至少要有经度和纬度,否则无法导入。

(2)经纬度格式可以为“度”“度分”或者“度分秒”。

度:116.72135049 34.70805560          度分:116°43.281029' 34°42.483336'

度分秒:116°43'16.8618" 34°42'29.0002"

模板1:WGS-84坐标(真实经纬度)

1

模板2:GCJ -02坐标(偏移经纬度)

2

模板3:BD -09坐标(百度坐标)

3

用户在导入数据之前,应参照上述模板对属性字段进行排序,没有的字段不用排。

若用户的经纬度坐标为WGS-84坐标(真实经纬度),且只有名称、经度、纬度、海拔这几个字段,那么排列顺序就为名称、经度、纬度、海拔。如下图所示:

属性中一定要有经纬度坐标,否则无法导入。

4

如果还有对每个点的说明信息,可以作为备注导入到奥维中,备注信息可以为多列属性。则属性排列顺序如下:

备注一定要放在表格的最后,导入后会备注信息会填写在标签的【备注】栏目。

5

若用户想对数据进行分组,存放于不同文件夹下,则可以增加文件夹一列,放在【名称】前面,如下图所示:

“/A”就表示A文件夹,一定要有“/”这个符号,否则无法导入数据。

下列数据,导入后将分别保存在A、B、C三个文件夹下。

6

若数据的经纬度坐标为GCJ -02坐标(偏移经纬度)或者BD -09坐标(百度坐标),则需要在表格的第一列加上偏移标志,GCJ -02坐标为“g”,BD -09坐标为“b”。

GCJ -02坐标:

7

BD -09坐标:

8

表头可以不要,即第一行可以删除,导入时系统会自动识别。

编辑完坐标文件后,另存为CSV格式文件夹。

在表格中,我们点击【文件】菜单,点击【另存为】,点击【浏览】,输入名称,保存类型选择【CSV(逗号分隔)】,点击【保存】按钮。

1.2. 导入坐标点

在奥维中点击[系统]菜单,点击【导入对象】,选择需要导入的文件,点击【打开】。

15

弹出提示“请选择你需要导入的对象类型”,我们选择标签,弹出[导入对象]窗口,勾选需要导入的属性条目。

★注意:数据文件中有什么属性字段,就勾选什么;输入条目的顺序必须和数据文件中的属性字段顺序保持一致,如果不一致,应使用“上移”或者“下移”功能进行调整。

设置完成后,点击【确定】按钮,系统自动解析文件;点击【导入】按钮,执行导入文件。

16

完成后,导入的坐标点会自动生成奥维标签对象,保存在收藏夹中,显示在地图上。

11

2. 电脑端标签同步到手机

用户在电脑端导入数据后,可直接将数据发送到手机,不需要另外在手机端中执行导入CSV文件,如下:

在[好友列表]下找到【我的手机】,双击,点击【标记】,勾选需要传输到手机端的数据,点击【确定】;点击【发送】,即可。

20

发送后,在手机上登录账户,即可收到电脑端发送的数据。

在手机端主界面,点击左上角wps13按钮,在[会话]页面下找到【我的电脑】这条信息,点击进入会话界面;点击【下载】,下载数据。

29

点击数据,点击【收藏当前数据】,选择存放目录,点击【确定】,可将数据保存到手机端的收藏夹中,同时数据会显示在地图上。

30

3. 手机端导入坐标文件

当然,除了在电脑端导入经纬度坐标文件,并将导入的数据发送到手机外,用户也可以直接在手机上导入坐标文件。如果电脑在身边,建议用户直接使用电脑导入。

苹果手机或者平板:建议使用奥维Windows电脑端导入CSV文件,然后同步到手机或者平板。

3.1. 属性格式说明

要将表格中的坐标数据导入到奥维中来,其字段排列顺序必须按照奥维规定的格式进行设置。奥维CSV格式数据模板如下:

模板1:WGS-84坐标(真实经纬度)

31

模板2:GCJ -02坐标(偏移经纬度)

32

模板3:BD -09坐标(百度坐标)

33

用户在导入数据之前,应参照上述模板对属性字段进行排序,没有的字段不用排。

若用户的经纬度坐标为WGS-84坐标(真实经纬度),且只有名称、经度、纬度、海拔这几个字段,那么排列顺序就为名称、经度、纬度、海拔。如下图所示:

属性中一定要有经纬度坐标,否则无法导入。

34

如果还有对每个点的说明信息,可以作为备注导入到奥维中,备注信息可以为多列属性。则属性排列顺序如下:

备注一定要放在表格的最后,导入后会备注信息会填写在标签的【备注】栏目。

35

若用户想对数据进行分组,存放于不同文件夹下,则可以增加文件夹一列,放在【名称】前面,如下图所示:

“/A”就表示A文件夹,一定要有“/”这个符号,否则无法导入数据。

下列数据,导入后将分别保存在A、B、C三个文件夹下。

36

若数据的经纬度坐标为GCJ -02坐标(偏移经纬度)或者BD -09坐标(百度坐标),则需要在表格的第一列加上偏移标志,GCJ -02坐标为“g”,BD -09坐标为“b”。

GCJ -02坐标:

37

BD -09坐标:

38

本文以导入真实经纬度坐标为例,不加任何偏移标志。

编辑完坐标文件后,另存为CSV格式文件夹。

44

3.2. 导入坐标点

在奥维手机端,点击【更多】,点击【菜单】,点击【导入导出】,点击【从文件导入】。

56

系统自动打开奥维根目录,选择CSV文件。如果用户没有将CSV保存在奥维根目录下面,那么就点击SD卡,找到保存CSV文件的目录。

找到后,点击文件,弹出[导入CSV]页面,点击【标签】,弹出[导入标签]页面,勾选需要导入的属性条目。

★注意:数据文件中有什么属性字段,就勾选什么;我们的坐标文件中有文件夹、名称、经度、纬度、海拔、Comment,那么就勾选文件夹、名称、经纬度[经度+纬度]、海拔、备注。

设置完成后,点击【确定】按钮,系统自动解析文件;解析完成后,进入[导入对象]页面,点击【导入】。

54

进入[导入选项]页面,点击【确定】,执行导入。导入完成后,数据会保存在收藏夹中,显示在地图上。

55

在奥维中,用户可导入Excel表格中的平面坐标点位,如北京五四、西安80、CGCS2000等平面坐标。具体操作步骤如下:

(1)首先,在奥维中设置好坐标系,将系统设置系设置为坐标文件相对应的坐标系。

(2)其次,对坐标文件进行编辑,并将Excel表格另存为CSV格式文件。

(3)最后,在奥维电脑端或者手机端导入坐标文件。

特别说明:仅VIP5及以上等级账户支持该功能。

1. 电脑端导入坐标文件

1.1. 设置系统坐标系

在导入之前,用户应将奥维的系统坐标系设置为相对应的平面坐标系,否则无法导入到正确的位置上。

在奥维互动地图浏览器PC版客户端中,点击[系统]菜单,点击【系统设置】,进入[系统设置]窗口;在[常用]选项卡中,点击【系统坐标系】下拉框,选择【横轴横轴墨卡托投影坐标】,点击【设置】按钮,进入[横轴横轴墨卡托投影坐标]设置窗口。用户即可设置需要的坐标系。

22

(1)坐标类型:用户可根据实际需要选择【经纬度<——>北京54】【经纬度<——>西安80】【经纬度<——> CGCS2000】【经纬度<——> UTM】或者【经纬度<——> 自定义】,本文以CGCS2000为例。

(2)转换参数:包括七参数、三参数、四参数、全参数、固定参数和简化参数,用户可根据现有参数情况选择,当坐标类型选择【经纬度<——> UTM】无该项设置。本文以七参数和固定参数为例。

若用户的坐标有以下特征,应选择固定参数。

①平面坐标带有分带号(3°分带和6°分带的带号),某坐标值中有8位数(前2位数为带号),则根据带号选择参数。

例如:38745763.059 4247943.247,该坐标x为8位数,前两位38位带号。有的坐标可能y值为8位。

该坐标系的参数为:CGCS2000_3_Degree_GK_Zone_38

根据如下带号范围可判断是6度分带还是3度分带。

我国3度分带带号范围:25至45;

我国6度分带带号范围:13至23。

②某坐标值为6位,东偏移为500000米,则根据中央经线选择参数。

例如:483430.300 4244220.223,已知中央经线为117E。

该坐标系的参数为:CGCS2000_3_Degree_GK_CM_117E

6

(3)参数模式:七参数,需要设置【参数模式】,保持默认设置即可。

设置完坐标参数后,点击【确定】按钮,点击【确定】按钮,保存设置。

1.2. 属性格式说明

要将表格中的坐标数据导入到奥维中来,其字段排列顺序必须按照奥维规定的格式进行设置。奥维CSV格式数据模板如下:

7

该模板含盖了奥维标签对象CSV格式文件的所有属性字段,Comment为备注。

用户在导入坐标之前,应参照上述模板对属性字段进行排序,没有的字段不用排。如用户的数据只有名称、x坐标、y坐标、海拔这四个属性,那么排列顺序就为名称、x坐标、y坐标、海拔。如下图所示:

属性中一定要有坐标,否则无法导入。

8

如果还有对每个点的说明信息,可以作为备注导入到奥维中,备注信息可以为多列属性。则属性排列顺序如下:

备注一定要放在表格的最后,导入后会备注信息会填写在标签的【备注】栏目。

9

若用户想对数据进行分组,存放于不同文件夹下,则可以增加文件夹一列,如下图所示:

“/A”就表示A文件夹,一定要有“/”这个符号,否则无法导入数据。

下列数据,导入后将分别保存在A、B、C三个文件夹下。

10

另外,需要特别注意的是,在奥维中x坐标是6位或者8位,y坐标为7位;如果用户的坐标x为7位,y为6位或者8位,请调换一下两列的顺序。

如下图所示,这种情况就需要调换两列坐标值的顺序。只需把坐标值调换,表头不需要调换。

13

表头可以不要,即第一行可以删除,导入时系统会自动识别。

编辑完坐标文件后,另存为CSV格式文件夹。

1.3. 导入坐标点

在奥维电脑端,点击[系统]菜单,点击【导入对象】,选择需要导入的文件,点击【打开】。

16

弹出提示“请选择你需要导入的对象类型”,我们选择标签,弹出[导入对象]窗口,勾选需要导入的属性条目。

★注意:数据文件中有什么属性字段,就勾选什么;输入条目的顺序必须和数据文件中的属性字段顺序保持一致,如果不一致,应使用“上移”或者“下移”功能进行调整。

我们的坐标文件中有文件夹、名称、x坐标、y坐标、海拔、Comment,那么就勾选文件夹、名称、平面坐标[X+Y]、海拔、备注。

设置完成后,点击【确定】按钮,系统自动解析文件。

19

点击【导入】按钮,执行导入文件。完成后,导入的坐标点会自动生成奥维标签对象,保存在收藏夹中,显示在地图上。

23

2. 电脑端标签同步到手机

用户在电脑端导入数据后,可直接将数据发送到手机,不需要另外在手机端中执行导入CSV文件,如下:

在[好友列表]下找到【我的手机】,双击,点击【标记】,勾选需要传输到手机端的数据,点击【确定】;点击【发送】,即可。

23

发送后,在手机上登录账户,即可收到电脑端发送的数据。

在手机端主界面,点击左上角wps12按钮,在[会话]页面下找到【我的电脑】这条信息,点击进入会话界面;点击【下载】,下载数据;

33

点击数据,点击【收藏当前数据】,选择存放目录,点击【确定】,可将数据保存到手机端的收藏夹中,同时数据会显示在地图上。

35

3. 手机端导入坐标文件

当然,除了在电脑端导入坐标文件,并将导入的数据发送到手机外,用户也可以直接在手机上导入坐标文件。如果电脑在身边,建议用户直接使用电脑导入。

苹果手机或者平板:建议使用奥维Windows电脑端导入CSV文件,然后同步到手机或者平板。

在导入之前,同样需要设置坐标系。

3.1. 设置系统坐标系

在奥维手机端主界面,点击【更多】按钮,进入点击【设置】按钮,点击【坐标系】,进入[坐标系]页面,用户可在此设置系统坐标系。

42

对于坐标参数的说明,请参考本文《1.1.设置系统坐标系》,这里不予赘述。七参数和固定参数设置示例如下:

左侧为七参数,右侧为固定参数。

43

设置完成后,点击【保存】即可。

3.2. 属性格式说明

要将表格中的坐标数据导入到奥维中来,其字段排列顺序必须按照奥维规定的格式进行设置。奥维CSV格式数据模板如下:

该模板含盖了奥维标签对象CSV格式文件的所有属性字段,Comment为备注。

44

用户在导入坐标之前,应参照上述模板对属性字段进行排序,没有的字段不用排。如用户的数据只有名称、x坐标、y坐标、海拔这四个属性,那么排列顺序就为名称、x坐标、y坐标、海拔。如下图所示:

属性中一定要有坐标,否则无法导入。

45

如果还有对每个点的说明信息,可以作为备注导入到奥维中,备注信息可以为多列属性。则属性排列顺序如下:

备注一定要放在表格的最后,导入后会备注信息会填写在标签的【备注】栏目。

46

若用户想对数据进行分组,存放于不同文件夹下,则可以增加文件夹一列,如下图所示:

“/A”就表示A文件夹,一定要有“/”这个符号,否则无法导入数据。

下列数据,导入后将分别保存在A、B、C三个文件夹下。

48

另外,需要特别注意的是,在奥维中x坐标是6位或者8位,y坐标为7位;如果用户的坐标x为7位,y为6位或者8位,请调换一下两列的顺序。

如下图所示,这种情况就需要调换两列坐标值的顺序。只需把坐标值调换,表头不需要调换。

94

编辑完成后,另存为CSV文件,保存到手机存储器中。如下图所示:

54

3.3. 导入坐标点

在奥维手机端,点击【更多】,点击【菜单】,点击【导入导出】,点击【从文件导入】。

69

系统自动打开奥维根目录,选择CSV文件。如果用户没有将CSV保存在奥维根目录下面,那么就点击SD卡,找到保存CSV文件的目录。

找到后,点击文件,弹出[导入CSV]页面,点击【标签】,弹出[导入标签]页面,勾选需要导入的属性条目。

★注意:数据文件中有什么属性字段,就勾选什么;我们的坐标文件中有文件夹、名称、x坐标、y坐标、海拔、Comment,那么就勾选文件夹、名称、平面坐标[X+Y]、海拔、备注。

设置完成后,点击【确定】按钮,系统自动解析文件;解析完成后,进入[导入对象]页面,点击【导入】。

70

进入[导入选项]页面,点击【确定】,执行导入。导入完成后,数据会保存在收藏夹中,显示在地图上。

71

在奥维互动地图浏览器中,用户可创建群,将好友添加为群成员,实现在群中进行消息通信、数据分享等。

支持该功能的软件版本:V8.10及以上;支持该功能的VIP等级:VIP1及以上。

1. 创建群

在[好友]页面,点击【用户群】右侧的wps1按钮,弹出[菜单]页面,点击【创建群】,进入[群信息]页面,用户可在此创建免费群和VIP群。

4

ID和群主系统会自动设置。

名称:用户根据实际需要为群命名。

类型:可选择【免费群】或者【收费群】。

  • 每个VIP账户只能创建一个10人、100M数据空间的免费群。
  • 创建收费群所需要的奥维币数量是系统按人数上限、服务期限以及文件夹空间自动计算的,创建时系统会提示。

服务期限:免费群的服务期限以奥维账户VIP到期时间为准,系统默认设置;收费群的服务期限,用户可根据实际需要设置。需要注意,奥维账户的VIP到期后,群对象管理功能是无法使用的;群服务期限到期后,群功能将无法使用。

人数上限:即该群最后可以添加的成员数量。若后期需要扩充成员,可升级群。

文件夹空间:群对象管理中可存放的最大数据量。若后期需要扩展空间,可升级群。

介绍:用户可简单介绍创建该群的目的、作用等。

1.1. 创建免费群

在[群信息]页面中,输入名称,设置类型为【免费群】,其他设置保存默认,点击【创建】按钮,弹出提示“每个VIP只能创建一个10人100M空间的群”,点击【确定】,执行创建。完成后,在[用户群]列表下会显示该群。

10

1.2. 创建收费群

在[群消息]页面中,输入名称,设置类型为【收费群】,设置服务期限、设置人数上限、文件夹空间,点击【创建】按钮,系统会提示创建该群所需要的奥维币数量,点击【确定】,执行创建。完成后,在[用户群]列表下会显示该群。

若用户的奥维币数量不够,请根据提示前往奥维官网(https://www.ovital.com/vip/)购买。

15

关于收费群的收费标准,如下:

45

注:上表以文件夹空间100M为基准。

  • 用户上限在10至100之间,文件夹空间不变,用户上限每增加10个,所需奥维币增加3600;用户上限在100至1000之间,用户上限每增加100个,所需奥维币就增加36000。
  • 文件夹空间在100M至1G之间,用户上限不变,文件夹空间每增加100M,所需奥维币就增加3600;文件夹空间在1G至10G之间,文件夹空间每增加1G,所需奥维币就增加36000。

2. 成员管理

在[用户群]列表下,点击某群右侧的wps5按钮,弹出[菜单]页面;点击【成员管理】,进入[成员管理]页面,群主可邀请好友加入该群,可修改好友的群昵称。

22

在[成员管理]页面, 群主可以邀请奥维好友加入该群。

点击【邀请】按钮,弹出[选择好友]页面,勾选需要添加入本群的好友,点击【确定】按钮,即可。

23

3. 群设置

在[用户群]列表下,点击某群右侧的wps8按钮,弹出[菜单]页面;点击【群设置】,进入[群设置]页面,群主可对群选项的消息设置、位置分享以及群选项的加群方式、对象上传进行设置,群成员可对个人选项的消息设置、位置分享进行设置。

26

①消息设置

可选择【不接收】【接收不提醒】或者【接收并提醒】。建议用户选择【接收并提醒】,这样,收到消息后会显示在会话窗口中,并有声音提示。

②位置分享

可选择【不分享】【我的位置】或者【奥维定位设备】。

我的位置:即采集的奥维账户绑定的手机、平板、电脑以及奥维定位设备的定位信息。

要实现位置分享,必须设置采集位置。关于位置采集设置的详细介绍请参考本文《6.1.位置采集设置》。

③加群方式

仅群主可以设置。

允许任何人申请:即任何奥维用户都可以根据群id、名称查找群,并申请加入该群。

只允许管理员添加:即只有群主可以添加成员,其他奥维用户不能通过申请的方式加入。

④对象上传

仅群主可以设置。

所有人都可以上传:即所有群成员都可以将数据上传到群对象管理中,并且可以下载其他人上传的数据,但仅能删除本人上传的数据。

只能群主上传:只有群主可以将数据上传到群对象管理中,也只有群主能删除数据,任何成员都可以下载。

设置完成后,点击【修改】按钮,即可。

4. 发送消息

在[用户群]列表下,点击某群右侧的wps10按钮,弹出[菜单]页面;点击【发送消息】,进入群会话界面,群成员可在群中发送文字、语音、标记、图片、文件等消息。

60

4.1. 发送文字与语音

对于文字,在输入框中输入,点击【发送】,即可。

对于语音,在会话界面,点击左下角的wps12按钮,按住说话,录音完成后释放,即可发送语音消息。

65

4.2. 发送标记(奥维对象)

用户可将本地收藏夹中的奥维对象发送到群里,群成员可下载、收藏群中的奥维对象。

在[发送对象]页面,点击【标记】,勾选需要发送到群中的数据,点击【确定】,即可。

说明:若发送的标签含有标签附件,可以在[选择标记]页面勾选数据后,点击【附件选项】,开启【发送标签附件】,将附件一起发送到群里。

注意:一条消息,最大不能超过16兆;不含附件的话,可发送约5万个对象;含照片附件的话,仅能发送3、4张照片。

36

在群中,群成员可将其他成员发送的奥维对象下载并显示在地图上、保存到本地收藏夹。

39

显示当前对象:即将点击的对象显示在地图上。

显示所有对象:即将群中所有奥维对象显示在地图上。

收藏当前对象:即将点击的对象收藏到本地收藏夹。

收藏所有对象:将将群中所有的奥维对象收藏到本地收藏夹。

除了可以在群中发送奥维的标签、轨迹、图形、导航路线等数据外,还可以发送手机拍摄的照片以及存储的文件。

4.3. 发送照片

群成员可将手机相册中照片发送到群中,也可直接拍摄照片发送。

在[发送对象]页面,点击【照相】,选择相机类型,如奥维水印相机,拍摄照片,点击wps16按钮,即可发送。

44

在[发送对象]页面,点击【相册】,长按屏幕,勾选需要发送的照片,点击【打开】,即可发送。

49

点击【下载】,可下载群中的照片。

54

下载后,点击照片,可查看照片,可将照片保存到本地。

若用户需要将照片保存到附件库,那么保存文件夹就选择奥维根目录下的attachment文件夹。

55

4.4. 发送文件

群成员可将设备上的文件发送到群中,其他成员可下载使用该文件。

在[发送对象]页面,点击【文件】,系统自动进入奥维根目录(安卓用户可点击SD卡,发送存储卡上的文件),点击需要发送的文件,即可。

59

5. 群对象管理

在[用户群]列表下,点击某群右侧的wps22按钮,弹出[菜单]页面;点击【群对象管理】,用户可通过该功能实现群成员之间的数据共享,可执行新建分组、上传、下载、查看下载、删除等数据管理操作。

70

5.1. 新建分组

在群对象管理中,用户可对数据进行分组管理。

点击【新建分组】,输入名称,点击【确定】,即可创建分组。创建后,用户可将数据上传到该分组下。

74

5.2. 上传

进入到新创建的分组下,点击【上传】按钮,进入[上传对象]页面,点击【对象】,用户可将标记、附件、本地文件、备注模板、自定义地图、关联点、关联点方案、横轴墨卡托投影坐标、自定义图案等上传到群中,实现这些数据的共享。

78

注意:若提示没有上传权限,请联系群主修改【对象上传】的设置。

例如:我们上传奥维对象标记

在[上传对象]页面,输入名称,点击【对象】,点击【标记】,选择【奥维对象】,点击【设置对象】,勾选需要上传的标签、轨迹、图形或者导航路线等,点击【确定】,点击【确定】,即可执行上传。

84

5.3. 下载

群对象管理中的数据,所有成员都可以下载使用。

勾选需要下载的对象,点击【下载】按钮,系统即会执行下载。

88

5.4. 查看下载

下载完成后,用户可点击【更多】,点击【查看下载】,对已下载的数据进行查看。

92

(1)加载

奥维对象:执行加载会显示在地图上。

附件:执行加载,会调用程序打开,如照片调用照片查看器打开,TXT文本调用记事本打开。

其他的数据,执行加载,均会提示导入到奥维相应的功能项中。

以奥维对象为例:勾选奥维对象,点击【加载】,点击【确定】,即可将数据加载显示在地图上。

97

(2)卸载

对于奥维对象,执行卸载后,将不会显示在地图上。

(3)收藏

奥维对象:执行收藏会保存到收藏夹中,并显示在地图上。

附件:执行收藏,可保存到本地磁盘中。

其他数据,执行收藏与执行加载的作用一致,均会提示导入到奥维相应的功能项中。

以奥维对象为例:勾选数据,点击【收藏】,点击【确定】,即可将其保存到本地收藏夹中,同时会显示在地图。

102

(4)删除

在[查看已下载的群对象]页面中,勾选需要删除的数据,点击【删除】按钮,即可。

5.5. 剪切粘贴

群成员可使用剪切粘贴功能移动数据的存放目录。

勾选需要更换目录的数据,点击【更多】,点击【剪切】,剪切数据;进入另一个目录下,点击【更多】,点击【粘贴】,即可将数据粘贴到该目录下。

108

5.6. 删除

勾选数据,点击【删除】,即可将不需要的数据删除。

说明:群主可以删除所有成员上传的数据,其他成员删除自己上传的数据。

112

6. 查看已关注位置的群友

群成员可通过群将自己的位置信息及实时轨迹分享给群中的其他成员。

假设群友A分享位置,群友B查看群友A的位置及轨迹。

6.1. 位置采集

群友A操作。

用户要分享位置,必须先采集自己位置。

登录账户后,在[好友]页面,点击【设置】,点击【位置采集设置】,设置定位收集、采集间隔、存盘期限等。

若用户是分享奥维定位设备的位置信息,那么定位采集和采集间隔不用设置,定位设备的位置信息会自动发送到奥维服务器或者企业服务器。

①定位收集:用户可设置为【不收集】【收集当前位置】或者【收集最近n天】,最多只能设置【最近30天】。

②采集间隔:用户可根据自己的实际需要设置采集间隔时间,如设置为10秒,即本账号所关联的设备每隔10秒上传实时位置至奥维服务器。

③存盘期限:用户可根据实际需要设置,不同期限需要不同等级的VIP;若用户设置为【无】,则收集的轨迹和实时位置不会存盘。

设置好后,点击【确定】,点击【确定】,保存配置。

125

6.2. 设置位置分享

群友A操作。

进入到[群设置]页面,将位置分享设置为【我的位置】,点击【修改】,保存设置即可。

参考本文《3.群设置》。

6.3. 查看已关注位置的群友

群友B操作。

在[好友]页面,点击【用户群】右侧的wps34按钮,弹出[菜单]页面,点击【查看已关注位置的群友】,进入[查看已关注位置的群友]页面,群友B可在此添加分享了位置的群友A。

127

(1)添加

在[查看已关注位置的群友]页面,点击【添加】,点击【群】,选择群,勾选已分享位置的群友A(也可以直接添加所有成员),点击【确定】,即可。

133

(2)定位

添加后,待群友A产生了定位信息,群友B可在此看到群友A的最后定位时间、经纬度信息,勾选群友A,点击【定位】,即可在地图上定位出群友A的位置。

136

点击地图界面左上角的【返回】,返回到[查看已关注位置的群友]页面。

(3)修改

群友B可对群友A的位置显示进行设置。

定位:可设置为显示最后位置或者显示轨迹。若设置为显示轨迹的话,可将群友A的实时轨迹显示在地图上,且在【显示设置】栏目中可对线条的颜色、宽度等进行设置。

139

7. 查找群

在奥维中,用户可以通过群id或者名称查找群。查找后,可申请加入该群。

在[好友]页面,点击用户群右侧的wps39按钮,弹出[菜单]页面;点击【查找群】,选择查找方式(包括按ID查找或者按名称查找),输入ID或者名称,点击【查找】按钮,即可。

查找到群后,选中,点击【+】,发出加群请求。待群主同意后,即可加入该群。

当然,对于加群方式为“只能管理员添加”的群,用户是不能申请加入的,要群主邀请。

143

8. 查看群资料

在[用户群]列表下,点击某群右侧的wps41按钮,弹出[菜单]页面;点击【查看群资料】,进入[群信息]页面。

群成员可查看所在群的资料信息,如群主、名称、类型、服务期限、人数上限、文件夹空间等信息,群主可对群进行升级。

147

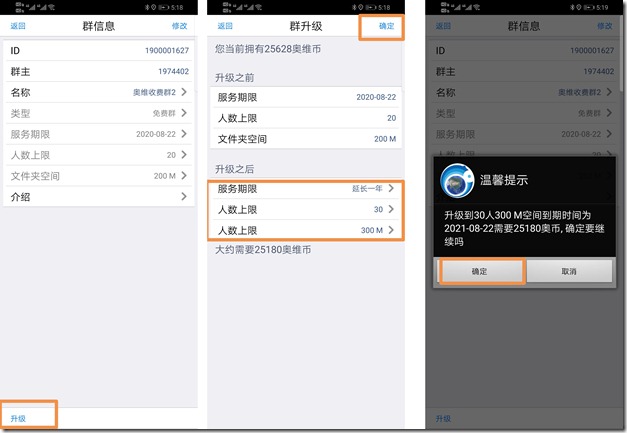

在[群信息]页面中,点击【升级】按钮,可对群进行升级,如延长服务期限、提升人数上限、扩展文件夹空间等。

设置升级之后的服务期限、人数上限以及文件夹空间后,系统会自动计算需要的奥维币,点击【确定】按钮,即可升级。

151

奥维二维码功能,是指用户可使用手机浏览器扫一扫树木、塔杆等物体上的二维码,查看、录入相关物体的信息,如树木的种植时间、人员以及后期的巡护人员、长势等,以帮助用户对其实施更有效的管理。在实际操作方面,具体流程如下:

第一,准备好需要用到的信息录入、审核模板和二维码打印模板;

第二,在奥维管理控制台WEB端上批量生成二维码、打印二维码并贴在对应的物体上;

第三,使用手机浏览器扫一扫二维码,查看前期录入的信息,上传文字、照片等新的信息。

下面,以在林业管理中的实际应用为例,对奥维二维码功能的使用进行介绍。

1、添加信息录入和二维码打印模板

在管理控制台PC端,登录企业服务器。

7

登录成功后,点击[系统]菜单,点击【备注模板管理】,用户应在此添加信息录入审核流程和二维码打印的模板。

42

用户应根据实际需求自行编写HTML模板,编写后将代码复制到奥维管理控制台的[备注模板管理]中。

奥维会向用户提供相关模板的示例文件,用户可参照示例文件编写模板。

在[备注模板管理]页面,点击【添加】按钮,输入名称,点击【显示文本】,将代码复制到此处,点击【保存】,即可。

39

若用户已有二维码功能的模板文件,可直接导入使用。

在[备注模板管理]页面,点击【导入】,选择模板文件(.ovctp文件),点击【打开】,点击【导入】,即可。该文件中含有二维码功能需要用到的两个模板,如图4所示。

46

关于模板的设计问题,请拨打奥维客服电话(400-893-8099)咨询。

2、修改企业共享云端管理文件夹权限

生成的二维码,是直接保存在企业共享云端中的。因此,在企业共享云端管理中,用于存放二维码的文件夹不能有特殊的访问权限,必须为默认的“所有权限”,否则二维码无法保存。

在管理控制台PC端中,点击[系统]菜单,点击【企业共享云端管理】,这里有两个根文件夹,Share和Users,通常将二维码存放在Users文件夹下。当然,用户也可以创建一个单独的文件夹。

如图4所示,当前Users文件夹的权限为“ALL:所有权限”,无需修改;若显示为“默认所有权限”,也无需修改。

18

除上述两种情况之外,是一定对权限进行修改的。若用户不便于对Users文件夹的权限进行修改,那么就创建一个新的文件夹保存二维码信息。

勾选文件夹,点击【属性】,选中权限,点击【-】按钮,点击【确定】,即可设置为“默认所有权限”。

15

3、管理控制台WEB端登录企业服务器

管理控制台WEB端程序包:http://pub.ovital.net/download/omapConsole.rar

进入管理控制台WEB端,点击【登录】,使用管理账户登录,点击【登录】,即可。

用户名:admin

密码:即管理员口令,若用户购买的是奥维云服务,密码在[奥维账户管理系统]—>[奥维云服务]—>[我的控制台]中查看;若用户自建的企业服务器,该密码是企业服务器软件[设置控制台登录参数]里面的管理员口令。

3

4、生成二维码

登录企业服务器后,点击【二维码】,点击【生成二维码】,进入[奥维互动地图批量生成二维码]页面。

4

网址:保持默认;

名称:根据实际需求进行设置,如“银杏”;

二维码数量:有多少颗树,生成多少个二维码,一次性最多生成100个;

选择模板:选择手机端录入信息的模板,只有在管理控制台PC端[备注模板管理]中正常添加相关模板后,这里才能选择;

保存目录:一定要选择没有任何权限限制的目录,即权限为任何用户都具有“所有权限”,本文以Users文件夹为例。

审核次数:用户根据实际需要设置,填写好后,点击【确定】按钮;

自动发布:开启;

审核浏览:分别设置录入、审核人员,这些人员信息必须在企业服务器上。

设置好上述信息后,点击【生成二维码】,系统会按用户的设置批量生成二维码;点击【保存二维码信息到服务器】,即可将二维码上传到企业服务器,保存在数据库中。

20

选择二维码打印模板,点击【打印二维码】,可按二维码模板生成打印版的二维码。

当然,本文采用的模板仅是示例,用户应根据实际需要编写新的模板或者对奥维提供的参考模板进行修改。

执行打印二维码后,可将二维码保存成图片(可采用截图的方式),然后再使用打印机打印。相关作业人员将打印好的二维码贴在树上,即可。

23

5、录入、审核信息

将二维码贴好后,野外作业人员即可使用手机浏览器扫描树上的二维码,录入相关信息。

在整个工作流程中,不管是录入还是审核,操作完全一致,如下:

打开手机自带的浏览器,点击“扫描二维码”按钮,系统会获取手机当前的位置信息,点击【确定】。

然后点击【登录】,登录当前环节的用户,输入用户名和密码,点击【登录】,即可。如录入环节,就登录录入的账户。

32

(1)录入审核信息

登录账户后,点击【查看当前/刷新】,进入信息输入页面。

对于该二维码,当前是第一个环节,那么可在【流程1】中输入信息;可点击【选择文件】,拍摄照片并上传;可在备注栏目使用文字描述当前树木的情况。

录入信息后,点击【提交】即可。

对于审核环节,用户可点击【驳回】,将工作流程驳回到上一个环节,那么上一个环节的工作人员需要重新提交信息,方可进入下一环节。

33

在[二维码中心]页面,除了录入信息外,还可以查看本用户需要处理的所有二维码以及已处理的二维码。

(2)查看所有事件

点击【查看所有】,即可查看本账户所属结点的所有二维码事件。

36

(3)已处理

点击【已处理】,即可查看本账户已处理的二维码事件。

58

(4)查看上传的照片及生成的标签

用户在扫描二维码时,系统会自动获取手机的位置信息,并自动生成标签,保存在企业共享云端管理中;每个用户在所属环节上传的照片同样会保存在企业共享云端管理中。

用户在生成二维码时,保存目录设置为哪个文件夹,标签及照片就会保存在哪个文件夹中。如下图所示,保存在Users文件夹下。

用户可将这些标签下载收藏到本地收藏夹,显示在地图上。

51

6、二维码全量管理

进入管理控制台WEB端,登录企业服务器,点击【二维码】,点击【二维码全量管理】,进入[二维码管理]页面。

在此,管理员可对所有二维码进行管理,如搜索、删除、查看日志等。

49

7、二维码区域管理

进入管理控制台WEB端,登录企业服务器,点击【二维码】,点击【二维码区域管理】,进入[二维码区域管理]页面。

在此,管理员可按区域查询二维码信息。当然,要按区域查询,管理员必须先在有二维码标签的地方绘制区域,并上传到企业共享云端管理中。

绘制区域:可在奥维互动地图浏览器的手机端、电脑端操作,也可在管理控制台的PC端和WEB端操作。

在[二维码区域管理]页面,点击【共享云端获取】,弹出[企业共享云端管理]页面;进入存放区域的文件夹下,勾选区域,点击【选择区域】,点击【查询】,即可搜索出该区域内的所有二维码信息。

55

54

WEB瓦片服务,是指用户可在奥维中将地图瓦片数据及奥维对象发布成地图服务,供其他平台(包括奥维、第三方系统、WEB等)使用。

地图瓦片数据:包括在奥维中下载的地图瓦片数据、创建的自定义地图(如导入的航拍图)。

奥维对象:包括标签、轨迹、图形、导航路线等,只要是显示在地图上的数据都能发布。

奥维对象只能随地图一起发布,不能单独发布。另外,访问瓦片服务的平台,无法对这些奥维对象进行编辑,这些奥维对象仅是和地图一起作为底图显示的。

1. 准备地图瓦片数据

1.1. 在奥维中下载的地图数据

关于下载地图的详细说明,请参考使用帮助文档《如何下载地图数据》。

如果是在内网电脑使用,请先在外网电脑下载好地图,然后拷贝到内网电脑,存放在奥维根目录的map文件夹下。

下载的地图数据路径:

例如,E:\omap\map。每个用户的路径可能不一致,默认安装在D盘。

打开奥维的根目录:在电脑桌面上选中奥维图标,点击鼠标右键,点击【打开文件所在的位置】。

这里的文件夹都是以数字命名的,不同的数字代表不同的地图,其中200以上的都是自定义地图。

11

010:SRTM3高程数据           011:ASTER GDEM V2高程数据         100:小字体谷歌地图

107:谷歌地球企业影像         108:谷歌地球企业历史影像                130:大字体谷歌地图

101:谷歌卫星图                    160:小字体谷歌路网图                        161:大字体谷歌路网图

102:小字体谷歌地形图        132:大字体谷歌地形图                         103:bing卫星图

104:OpenCycle等高线图   105:小字体百度地图                             135:大字体百度地图

1.2. 航拍图

需要先在奥维中创建自定义地图图层,并将航拍图导入到该图层上。奥维会自动将航拍图处理成瓦片数据,保存在奥维根目录下。

使用帮助文档:https://www.ovital.com/129824-2/

视频教程:《如何将带有经纬度坐标的航拍图导入到奥维中》《如何通过关联点确定位置的方式将航拍图导入到奥维中》《如何通过显示在地图上的标签附件将航拍图导入到奥维中》。

导入完航拍拍图,直接发布即可。

若需要在内网电脑上发布,那么直接将奥维根目录map文件夹下相应的数据拷贝到内网电脑即可,请参考上文相关说明。

2. 发布Web瓦片服务

在奥维PC版中,点击【系统】菜单-->【系统设置】-->【高级】-->【第三方接口】,选择【WebSocket】,点击【…】,进入【Web接口设置】窗口。

服务选项设置为【启用WebSocket协议】,勾选【启用HTTP瓦块服务】;

服务端口号:任意设置,建议用户设置较大的数字,如9999,避免冲突;端口号数值在1-65535之间。

点击【保存】,点击【确定】。

4

注意:防火墙可会影响其他机器访问本机发布的瓦片服务。关于防火墙的设置,请参考本文《4.防火墙设置》。

3. 访问WEB瓦片服务

3.1. 奥维WEB瓦片服务URL格式

50

       示例:

       http://IP:端口/getomap_101_{$z}_{$x}_{$y}_1_0.png。表示取谷歌卫星图的图片,含奥维对象,返回图片格式为png。

       http://IP:端口/getomap_108_{$z}_{$x}_{$y}_0_20190701.jpg。表示取20190701日之前的谷歌地球历史影像,不含奥维对象,纯地图,返回图片格式为jpg。

注意:如果不能正常加载地图,可能是受到了Windows 防火墙的影响,请在发布地图服务的机器上修改防火墙的相关设置。关于防火墙的设 置,请参考本文《4.防火墙设置》。

下面以奥维PC、手机、平板等平台为例,对访问奥维WEB瓦片服务进行演示。对于第三方系统,不同的系统相关变量名可能不一致,视具体情况而定。

在奥维中取图,常用地图的URL如下:

SRTM3高程数据:http://127.0.0.1:9999/getomap_010_{$z}_{$x}_{$y}_0_0.jpg

ASTER GDEM V2高程数据:http://127.0.0.1:9999/getomap_011_{$z}_{$x}_{$y}_0_0.jpg

谷歌地图(含对象):http://127.0.0.1:9999/getomap_100_{$z}_{$x}_{$y}_1_0.png

谷歌地图(不含对象):http://127.0.0.1:9999/getomap_100_{$z}_{$x}_{$y}_0_0.png

谷歌卫星图(含对象):http://127.0.0.1:9999/getomap_101_{$z}_{$x}_{$y}_1_0.png

谷歌卫星图(不含对象):http://127.0.0.1:9999/getomap_101_{$z}_{$x}_{$y}_0_0.png

谷歌地形图(含对象):http://127.0.0.1:9999/getomap_102_{$z}_{$x}_{$y}_1_0.jpg

谷歌地形图(不含对象):http://127.0.0.1:9999/getomap_102_{$z}_{$x}_{$y}_0_0.jpg

谷歌企业影像图(含对象):http://127.0.0.1:9999/getomap_107_{$z}_{$x}_{$y}_1_0.jpg

谷歌企业影像图(不含对象):http://127.0.0.1:9999/getomap_107_{$z}_{$x}_{$y}_0_0.jpg

谷歌企业历史影像图(含对象):http://127.0.0.1:9999/getomap_108_{$z}_{$x}_{$y}_1_20190701.jpg

谷歌企业历史影像图(不含对象):http://127.0.0.1:9999/getomap_108_{$z}_{$x}_{$y}_0_20190701.jpg

小字体谷歌路网:http://127.0.0.1:9999/getomap_160_{$z}_{$x}_{$y}_0_0.jpg

大字体谷歌路网:http://127.0.0.1:9999/getomap_161_{$z}_{$x}_{$y}_0_0.jpg

Bing卫星图(含对象):http://127.0.0.1:9999/getomap_103_{$z}_{$x}_{$y}_1_0.jpg

Bing卫星图(不含对象):http://127.0.0.1:9999/getomap_103_{$z}_{$x}_{$y}_0_0.jpg

OpenCycle等高线图(含对象):http://127.0.0.1:9999/getomap_104_{$z}_{$x}_{$y}_1_0.jpg

OpenCycle等高线图(含对象):http://127.0.0.1:9999/getomap_104_{$z}_{$x}_{$y}_0_0.jpg

百度地图(含对象):http://127.0.0.1:9999/getomap_105_{$z}_{$x}_{$y}_1_0.jpg

百度地图(不含对象):http://127.0.0.1:9999/getomap_105_{$z}_{$x}_{$y}_0_0.jpg

3.2. PC端访问Web瓦片服务

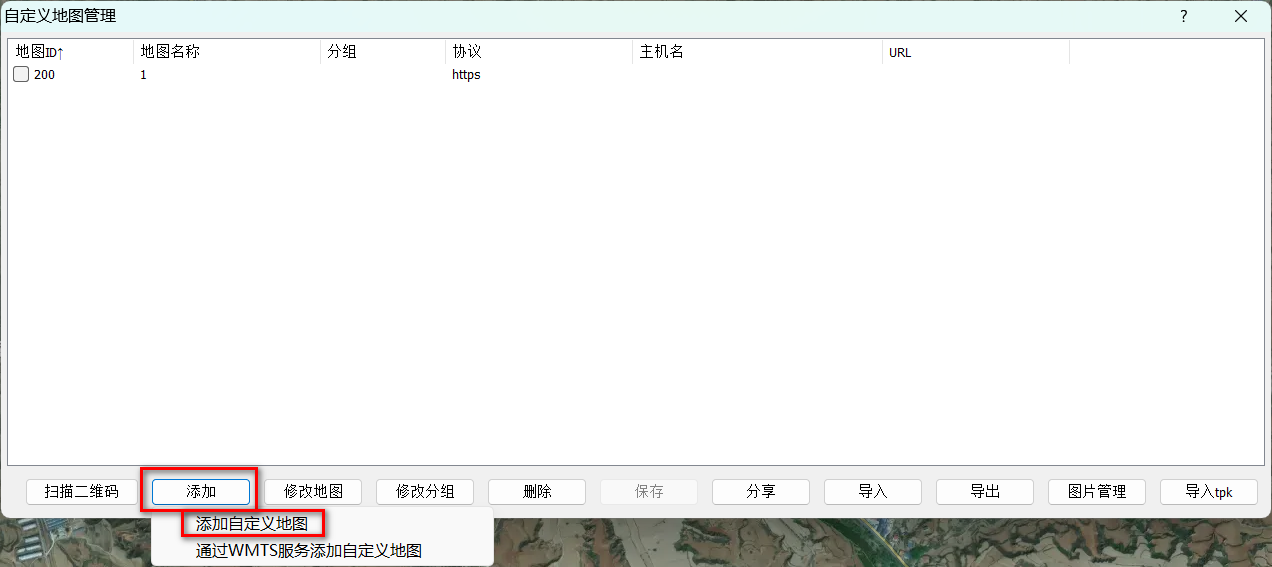

在奥维中,点击[自定义地图]菜单-->【自定义地图管理】-->【添加】,进入[自定义地图[添加]]窗口。

15

地图id:可设置为200至999的任意数字,不可重复。

地图名称:可任意设置。

版本号:可不设置。

最大级别:根据瓦片数据的最高级别设置,如20。

投影类型:根据瓦片数据的投影类型进行设置,谷歌卫星图、谷歌卫星混合图可设置为【墨卡托全球】,谷歌企业影像图和谷歌企业历史影像图可设置为【经纬度投影】,航拍图根据源图层进行设置(创建图层时设置成了什么投影,这里就设置成什么)。

图片类型:卫星影像图就选择【影像地图】,矢量地图就选择【普通地图】。

图片格式:png、JPG均可。

图片大小:256像素和512像素均可。

主机名:发布HTTP瓦片服务的机器的IP地址。

端口号:发布HTTP瓦片服务时设置的服务端口号,本文是9999。

URL:参考本节《(1)奥维HTTP瓦片服务请求格式》,只需填写端口号后面的部分。前面的【图片格式】设置项选择了什么格式(如JPG),URL中就写什么格式(.jpg)。

例如:/getomap_101_{$z}_{$x}_{$y}_1_0.jpg

完成设置后,点击【确定】按钮,在[自定义地图管理]窗口中,会显示添加的图层。

点击[自定义地图]菜单,选择刚添加的图层,即可显示调取的地图。第一次加载可能会比较慢,等待1分钟。

如下图所示,在地图界面不仅显示了地图,还是显示了奥维对象。

16

3.3. 手机/平板端调取WEB瓦片服务

在主界面上,点击【图层】,点击【自定义地图】,点击【自定义地图管理】,进入[自定义地图管理]页面,点击【添加】。

26

设置地图id、名称、最大级别、投影类型、主机名、端口号等设置项,如下图所示。

各设置项的说明请参考本文《(2)PC端调取HTTP瓦片服务》相关说明,这里不予赘述。

设置完成后,在[自定义地图]页面,勾选刚添加的地图,即可在地图窗口中加载显示。第一次加载可能稍微慢点,等待1分种。

27

上图中的地图是谷歌卫星图,如果用户要叠加路网信息,那么需要在自定义地图管理中再创建一个路网图层,获取谷歌卫星图的路网。

对于路网图层的投影类型,影像底图是什么投影,就设置成什么投影。

用户在下载谷歌卫星混合图时会将路网信息下载到本地,保存在奥维根目录map文件夹下的160(小字体)或者161(大字体)文件夹中。

获取谷歌卫星图路网数据的URL/getomap_160_{$z}_{$x}_{$y}_0_0.jpg

获取大字体谷歌路网数据的URL/getomap_161_{$z}_{$x}_{$y}_0_0.jpg

获取到路网后,将路网图层叠加到影像图上。

自定义地图叠加层设置:

PC端:点击[自定义地图]菜单,点击【自定义地图管理】,勾选需要叠加路网的图层,点击【修改】按钮;点击【叠加层】下拉框,选择【使用】,点击【…】,进入[叠加层设置]窗口;设置小字体叠加层和大字体叠加层,如果用户获取的路网是小字体的,那么就设置小字体叠加层。当然,用户也不必区分,只要是路网,都可以使用。

手机/平板端:在主界面上,点击wps7按钮,点击【自定义地图】,点击【自定义地图管理】,进入[自定义地图管理]页面;勾选需要叠加路网的图层,点击【修改】按钮;点击【叠加层】下拉框,选择【使用】,点击【设置】,设置小字体叠加层和大字体叠加层。

4. 防火墙设置

注意:防火墙可能会影像其他机器远程访问瓦片服务。设置如下:

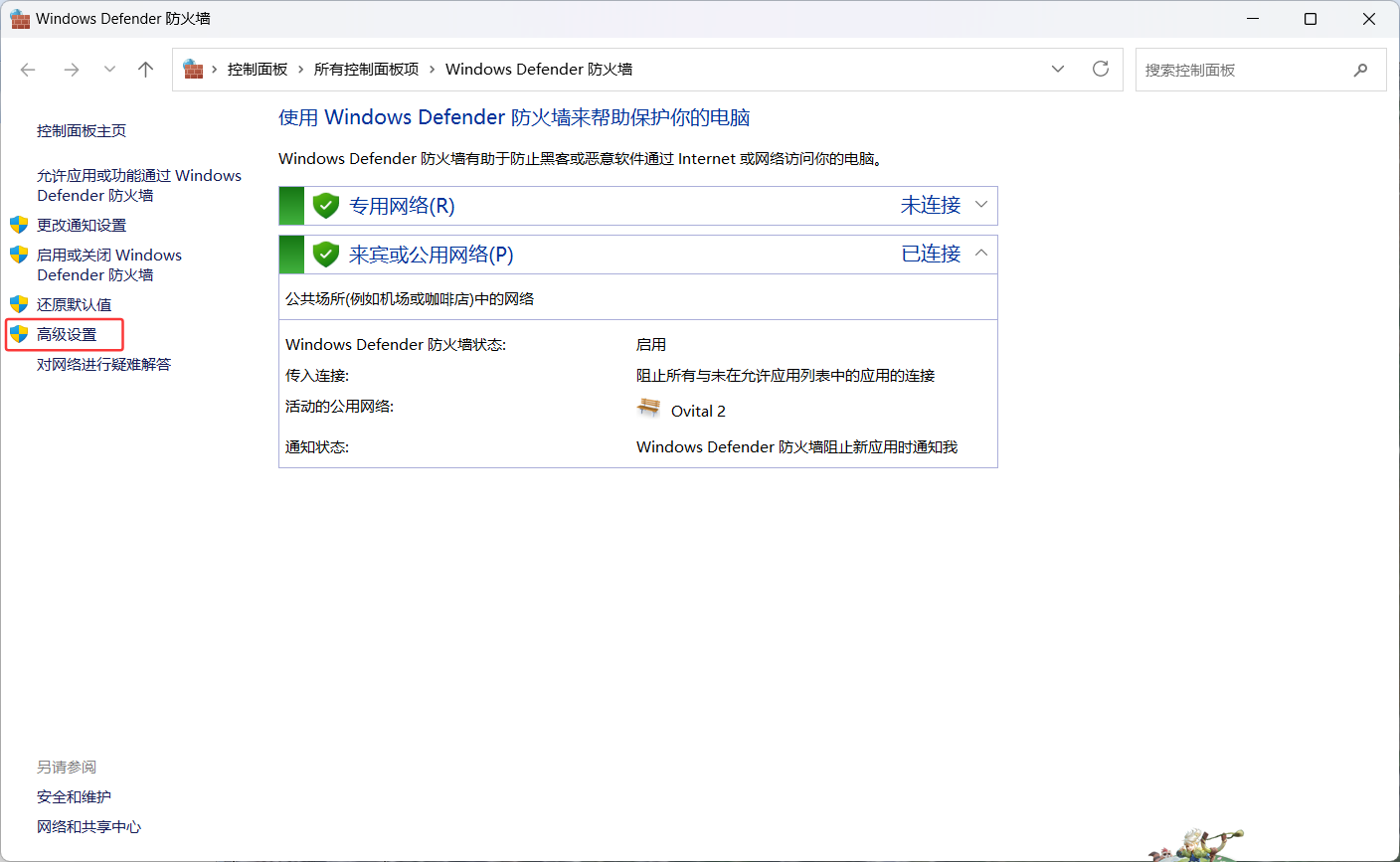

打开控制面板,进入到Windows 防火墙页面,点击【高级设置】。

35

点击【入站规则】,找到奥维互动地图浏览“TCP协议”的条目,如下图,现在是“阻止”的状态。选中并双击,将属性设置为允许连接,点击【确定】,即可。如果奥维有多个条目,都设置为”允许连接“。

36

37

如果在入站规则中找不到奥维互动地图浏览器啊,那么就新建规则。

在[高级安全]设置页面【入站规则】中,点击【新建规则】。

38

选择【程序】,点击【下一步】;选择【此程序路径】,点击【浏览】。

47

找到奥维的根目录,选择【omap.exe】文件,点击【打开】。

41

点击【下一步】,设置为【允许连接】,点击【下一步】。

48

勾选【域】【专用】和【公用】,点击【下一步】;设置名称,点击【完成】,即可。

49

46

如何下载地图数据

使用奥维,地图是基础,没有地图可能就无法开展工作。在野外网络信号不好或者单位内网环境下,可能无法加载在线地图,那么就需要从本地加载地图。

在奥维中,用户可将地图数据下载到本地,可实现本机离线浏览地图、开启WEB瓦片服务供其他机器调取使用以及开启企业服务器地图服务。

1. 下载地图

用户可在外网的PC、手机、平板等任意设备的奥维中下载地图,下载后可供其他设备使用。

1.1. 下载系统内置区域的地图

在奥维中,内置了国内地级市(含)以上的行政区域和热门国家的二级行政区域,用户可以行政区域为单位下载地图数据。

当然,以行政区域为单位下载地图数据,数据量巨大,下载时间可能比较长,因此建议用户按自定义区域下载地图数据。下载自定义区域的地图数据,请参考本文《1.2 下载自定义区域的地图》。

1.1.1. PC端

点击[系统]-->【数据管理】-->【下载地图数据】,进入[下载地图]窗口。

地图类型:用户需要发布什么地图,就下载什么地图。

地图级别:级别越高,地图越清晰,最高为18级,每增加一级,数据量扩大四倍。选择18级以上,地图不会更清晰,仅是像素放大。

区域选取:展开【系统区域】,勾选需要下载的区域(建议用户一次只选择一个地级市,数据量巨大),点击【确定】。

7

如果不需要浏览郊区的数据,建议设置“系统区域中郊区只下载15级”,这样可以大大减少数据量;如果郊区的地图也按实际设置的级别下载,那么就设置为“系统区域中郊区同市区一样处理”。

设置完成后,点击【开始下载】,点击【我已获得授权,继续下载】,系统执行下载。

8

1.1.2. 手机端

在主界面上,点击【更多】按钮,点击【下载地图】按钮,进入[大字体]页面。

地图类型、级别、区域等设置请参考本文《1.1.1 PC端》相关说明。

9

设置完成后,点击【下载】,弹出相关警告提示,点击【我已获得授权,继续下载】按钮;点击【直接下载】按钮,系统执行下载地图数据,在[下载地图]页面,会显示下载进度。

10

1.1. 下载自定义区域的地图数据

在奥维中,用户可搜索县级行政区域并下载地图数据,可绘制自定义区域下载地图数据。

1.1.1. PC端

(1)搜索县级行政区域

在搜索框中,输入县级行政区域名(如昌平区),选择含“行政区域”的条目,即可搜索出县级行政区域并显示在地图上。

13

在地图上,点击搜索出的区域,点击wps6按钮,进入[图形设置]窗口;点击【下载该区域地图数据】,进入[下载地图]窗口,执行下载即可。

关于地图类型、级别等设置项,请参考本文《1.1.1 PC端》相关说明。

17

(2)绘制自定义区域

可绘制矩形、多边形、圆等类型的区域,本文以多边形区域为例。

点击工具栏中的【多边形区域】按钮,在地图上绘制多边形区域,绘制到最后一个节点时双击鼠标左键,弹出[图形设置]窗口,点击【下载该区域地图数据】,进入[下载地图]窗口,执行下载即可。

关于地图类型、级别等设置项,请参考本文《1.1.1 PC端》相关说明。

16

1.1.2. 手机/平板端

(1)搜索县级行政区域

在主界面上,点击【搜索】,输入县级行政区名,选择【行政区域】这一地名选项,即可在地图上显示该县级行政区。

18

点击该行政区域,点击显示名称的位置,进入[图形设置]页面,点击【下载该区域地图数据】,进入[大字体]页面,执行下载即可。

关于地图类型、级别等设置项,请参考本文《1.1.1 PC端》相关说明。

19

(2)下载自定义区域的地图

在主界面上,点击【编辑】-->【图形】,点击按wps11钮绘制图形的结点。

26

绘制完最后一个节点后,用手指长按屏幕,弹出[图形设置]页面,点击【下载该区域地图数据】,进入[大字体]页面,执行下载地图即可。

关于地图类型、级别等设置项,请参考本文《1.1.1 PC端》相关说明。

27

2. 地图存储目录

下载完成后,地图瓦片数据保存在奥维根目录的map文件夹下。

(1)PC端地图数据路径

例如,E:\omap\map。每个用户的路径可能不一致,在电脑桌面上选中奥维图标,点击鼠标右键,点击【打开文件所在的位置】,进入奥维根目录的map文件夹下。

这里的文件夹都是以数字命名的,不同的数字代表不同的地图,其中200以上的都是自定义地图。

19

010:SRTM3高程数据        011:ASTER GDEM V2高程数据      100:小字体谷歌地图

107:谷歌地球企业影像      108:谷歌地球企业历史影像             130:大字体谷歌地图

101:谷歌卫星图                 160:小字体谷歌路网图                     161:大字体谷歌路网图

102:小字体谷歌地形图      132:大字体谷歌地形图                     103:bing卫星图

104:OpenCycle等高线图  105:小字体百度地图                        135:大字体百度地图

(2)安卓手机/平板端地图数据路径

Android/data/com.ovital.ovitalMap/files/omap/map

(3)苹果手机/平板

需要通过iTunes连接手机才能查看奥维根目录。使用iTunes连接手机后,点击【共享文件】,找到奥维互动地图,map文件即为地图文件夹。

3. 功能应用

下载地图数据到本地,应用如下。

(1)本机离线浏览地图

PC端:点击[系统]菜单,点击【离线浏览地图】,即可。

手机/平板端:在主界面上,点击【图层】按钮(右上角第2个按钮,数字上方),点击【离线浏览地图】,即可。

没有下载的区域,不会显示地图。

(2)启用Web瓦片服务,供其他设备调取使用

参考使用帮助文档:《如何在奥维中启用WEB瓦片服务》。

(3)开启企业服务器地图服务,供客户端使用

参考使用帮助文档:《如何开启企业服务器地图服务》。

(4)将地图数据导出成图片

参考视频教程:《如何将奥维地图数据导出成图片》。

在安装部署完企业服务器(或者购买奥维云服务)后,必须先将VIP账户添加到企业服务器,然后在客户端(奥维互动地图浏览器)登录企业服务器,才能正常使用奥维企业方案提供的功能。

若用户还没有购买VIP账户,请先购买账户,关于批量购买账户请参考使用帮助文档《单位用户如何批量购买VIP及申请发票

在企业服务器中添加账户的方法有多种,如:

(1)奥维云服务,可直接在奥维账户管理系统中添加,也可在管理控制台中添加。

(2)用户自己部署的企业服务器,必须在管理控制台中添加账户。

1、管理控制台登录企业服务器

管理控制台:主要用于管理企业服务器(奥维云服务)中的数据、用户。例如,可查看数据、配置数据访问权限,可创建、删除、修改用户。

管理控制台软件下载地址:https://www.ovital.com/enterprise/

下载完成后,直接启动OMapSConsole应用程序,即可。

(1)登录奥维云服务

首先,在奥维账户管理系统的[奥维云服务]下查看管理控制台登录参数,包括主机地址、网络端口、用户和密码。

说明:超级管理员仅用于管理控制台登录服务器,不能在客户端(奥维互动地图浏览器)中使用。

4

然后,在管理控制台中,点击[系统]菜单,点击【连接企业服务器】,输入IP地址(即主机地址)、端口和密码,勾选【记住密码】,点击【确定】,即可。

3

(2)登录自建企业服务器

在管理控制台中,点击[系统]菜单,点击【连接企业服务器】,输入IP地址、端口和密码,勾选【记住密码】,点击【确定】,即可。

说明:

①企业服务器IP地址:奥维企业服务器软件所在机器的IP地址(云主机,是商家提供的公网IP)。如果管理控制台和企业服务器软件在一台机器上,可以输入127.0.0.1。

②用户名:保持默认,管理控制台使用“超级管理员”登录企业服务器。

③端口:默认为1616,可以在企业服务器软件的【设置控制台登录参数】中修改。

④密码:是在企业服务器软件的【设置控制台登录参数】中设置的管理员口令。

6

2、创建用户分组

创建用户分组,目的在于方便对用户进行管理,管理员可以按职能部门、项目组等对用户进行分组。

在管理控制台中,点击wps4按钮,进入[用户]窗口。将鼠标放到[用户]窗口中,点击鼠标右键,点击【新建分组】,输入组名,点击【确定】,即可。

10

3、添加用户

对于奥维云服务,可以在奥维账户管理系统中添加用户,也可以在管理控制台中添加;对于自建奥维企业服务器,只能在管理控制台添加。

(1)在奥维账户管理系统中将用户添加到奥维云服务中

如果贵单位所有的奥维账户都在奥维账户管理系统中,那么就可以批量将这些账户添加到奥维云服务中。如下图所示,所有账户都在【账户管理】下面。

12

①将账户添加到奥维云服务中

点击【奥维云服务】,点击【企业用户】。我们已经在管理控制台中创建了两个分组,如下图所示。

13

进入到一个分组下,点击【批量创建用户】,设置密码类型(默认密码123579或者固定密码),点击【确定】,将所有用户添加到这个分组下面。

说明:这里,不能按分组添加用户。因此为了节省时间,我们先将所有用户都添加到一个分组下,然后在管理控制台中调整部分用户的分组。

19

②调整分组

不需要调整分组的用户不必执行此步骤。

在管理控制台的[用户]窗口,选中需要调整分组的用户,点击鼠标右键,点击【属性】,点击【…】,选择分组,点击【确定】,点击【确定】,即可。

25

(2)将用户添加到自建企业服务器中

选中分组,点击鼠标【右键】,点击【新建用户】,进入【新建用户】窗口,输入企业会员ID、用户名、密码,点击【确定】按钮。

说明:

①企业会员ID:即奥维账户的ID,将奥维账户的ID复制粘贴到此处。

电话批量购买的VIP账户,奥维后台人员发的账户中有ID号。

奥维PC端查看账户ID:点击[用户]菜单,点击【登录】,登录账户;再次点击[用户]菜单,点击在【账户设置】,就可以看到ID。

奥维手机端查看账户ID:点击左上角头像,登录账户;再次点击左上角头像,点击【设置】按钮,就可以看到ID。

②用户名、密码:登录企业服务器,必须使用该用户名和密码,注意区分奥维账户的用户名和密码。为了避免混淆,建议用户将此处的用户名和密码设置成奥维账户一样的。

29

4、登录企业服务器

将用户添加到企业服务器(或者奥维云服务)中后,就可以在客户端(奥维互动地图浏览器)中登录企业服务器。

(1)奥维PC端登录企业服务器

初次登录企业服务器,一定要先将VIP绑定到客户端上,如下:

点击[用户]菜单,点击【登录】,输入用户名和密码,勾选【记住密码】,点击【登录】,即可。

登录成功后,该VIP账户会绑定到这台机器上,登录的用户名和VIP等级显示在标题栏。

33

绑定VIP后,即可登录企业服务器。

点击[企业]菜单,点击【登录企业服务器】,输入服务器IP地址、端口、用户名和密码,勾选【记住密码】,点击【登录】,即可。

①服务器IP地址:即奥维企业服务器软件所在机器的IP地址(云主机,是商家提供的公网IP;奥维云服务,是cloud.ovital.com)

②端口:自建企业服务器,默认端口为1616;奥维云服务,端口号在奥维账户管理系统[奥维云服务]下查看。

③用户名:管理员将账户添加到企业服务器时设置的用户名。注意,一定要使用与当前机器绑定的VIP账户ID一致的企业账户登录。

④密码:管理员将账户添加到企业服务器时设置的密码;若是奥维云服务,每个账户的默认为123579。

39

(2)奥维手机端登录企业服务器

初次登录企业服务器,一定要先将VIP绑定到客户端上,如下:

在主界面,点击左上角头像,输入用户名和密码,勾选【记住密码】,点击【登录】,即可。

登录成功后,该VIP账户会绑定到这台机器上。

44

绑定VIP后,即可登录企业服务器。

点击右上角头像,输入服务器IP地址、端口、用户名和密码,勾选【记住密码】,点击【登录】,即可。

服务器IP地址、端口、用户名和密码等输入项的说明请参考本文《奥维PC端登录企业服务器》。

45

登录企业服务器(奥维云服务)后,即可使用企业方案提供的功能,相关功能的使用帮助文档链接如下:

企业共享云端管理使用说明:https://www.ovital.com/130740-2/

企业云收藏夹管理使用说明:https://www.ovital.com/130168-2/

与企业服务器同步操作说明:https://www.ovital.com/129204-2/

自动签到功能说明:https://www.ovital.com/127320-2/

如何在企业服务中添加管理奥维定位设备:https://www.ovital.com/131003-2/

如何设置谷歌地球企业服务:https://www.ovital.com/130655-2/

从奥维电脑端V8.1.5版、手机端V8.1.6版起,奥维账户可在一台电脑和一台手机(或者平板)上同时登录,方便数据在手机端和电脑端之间快速同步。

1、手机端数据传输到电脑端

(1)手机端操作:将数据发送到我的电脑。

在奥维手机端,登录账户后,点击左上角头像,进入[好友]页面;找到【我的电脑】并点击,进入与电脑的会话界面;点击右下角的“消息”按钮(带有“+”号),可发送照片、本地文件和收藏夹的标记到电脑。

5

我们主要对发送标记进行说明,发送照片和本地文件的操作与发送标记的操作类似。

点击【标记】,勾选需要发送到电脑端的奥维对象;若需要发送到电脑端的标签中含有大量附件(总共超过10M),需要点击【附件选项】,关闭发送标签附件,然后点击【返回】,点击【确定】,即可。

发送完成后,电脑端会立马收到消息。

9

说明:发送消息,单条不能超过16M。若不含附件的话,即可发送几万个标签;如果标签含有大量的照片附件,建议用户直接拷贝到电脑,放到奥维电脑端根目录的附件目录中。

电脑版附件目录:E:\omap\data\attachment,每个用户的安装目录可能不一样。在电脑桌面上,选中奥维图标,点击鼠标右键,点击【打开文件所在的位置】,点击【data】,即可看到存放附件的文件夹attachment。

安卓手机附件目录:内部存储/Android/data/com.ovital.ovitalMap/files/omap/data/attachment。

苹果手机:在Windows电脑上,使用iTunes连接手机,点击左上角的“手机”图标,点击【文件共享】,找到奥维互动地图,选中attachment文件夹,点击【保存】,即可将苹果手机上的标签附件保存到电脑;然后将attachment文件夹下的照片复制到奥维电脑版的附件目录下。

(2)电脑端操作:查看并保存数据

在电脑端登录账户后,在[好友列表]下找到【我的手机】,双击,即可进入与手机的会话界面,并能看到手机端发送过来的数据。

点击【下载】,可执行下载数据。

12

点击某数据,可执行【显示当前对象】【收藏当前对象】【显示所有对象】【收藏所有对象】。

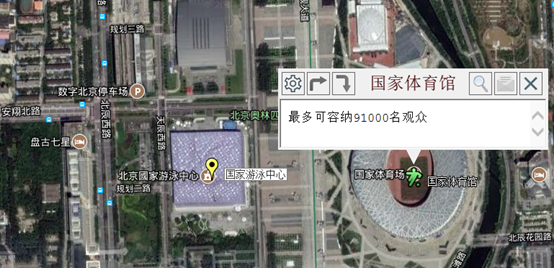

如下图所示,点击【显示当前对象】,可将文件夹【奥林匹克公园】中的数据显示在地图上。

16

若点击【收藏所有对象】,选择存放目录,点击【确定】,那么可将手机本次传输到电脑的数据全部保存的收藏夹。

21

2、电脑端数据传输到手机端

操作步骤与《1、手机端数据传输到电脑端》类似。

电脑端操作:登录账户后,在[好友列表]下找到【我的手机】,双击,点击【标记】,勾选需要传输到手机端的数据,点击【确定】;若标签中含有大量附件(总共超过10M),不要勾选【发送标签附件】;点击【发送】,即可。

手机端操作:在账户登录的状态,电脑端发送数据后,手机端会立马收到。在[好友]页面下找到【我的电脑】,点击进入会话界面;点击【下载】,下载数据;点击数据,点击【收藏当前数据】,选择存放目录,点击【确定】,可将数据保存到电脑端的收藏夹中,同时数据会显示在地图上。

奥维定位设备系列包括OV100/200/300,是基于物联网技术与GPS定位技术相结合的定位终端产品,可车载装配,个人随身携带,具有精度高,工作时间长,实时位置传输等特点。广泛应用于车队管理、人员监控以及户外旅游等场景。

1. 添加定位设备

绑定奥维定位设备,在电脑、手机、平板、奥维官网任意一处执行即可。若用户在购买的时候勾选了“自动绑定”,那么就无需执行下面的绑定操作。

点击左上角头像,点击【设置】,进入[好友]页面;点击【添加】,在[添加设备]栏中,点击【扫描二维码】,扫描定位设备上的二维码,点击【添加设备】,即可。

26

2. 定位到当前设备

当奥维GPS定位设备正常开机,并上传位置信息后(自动上传),即可在奥维中定位出该设备的位置。

在[好友]页面,点击定位设备,点击【定位到当前设备】,即可定位出该设备位置,地图即会跳转到该定位设备位置。

36

3. 地图跟随

在【好友】页面中,点击定位设备条目,弹出【设备】页面,点击【地图跟随】按钮,即勾选【地图跟随】,即可。

系统自动跳转到地图窗口,可对该设备进行跟随。若其他用户需要跟随此设备,只需跟随绑定该设备位置的好友账户即可。

39

4. 显示实时轨迹

显示实时轨迹,即在奥维定位设备移动的过程中,可将该设备的移动轨迹实时显示在地图上。

在[好友]页面中,点击定位设备,点击【显示实时轨迹】,勾选状态,即可将该设备的实时轨迹显示在地图上。

41

5. 设备属性

在奥维主界面,点击左上角头像,进入[好友]页面,点击[我的定位设备]栏中的定位设备,点击【设备属性】,进入[设置设备参数]页面,可查看该设备的基本信息,可执行定位、远程关机、设置设备参数等功能操作。

31

1)显示设置

显示设置,包括线条宽度、圆点宽度、不透明度、线条颜色、圆点颜色、显示昵称。

❶线条宽度:该设备的轨迹,显示在地图上的宽度,如设置为3像素,则轨迹以3像素的宽度显示在地图上。

❷不透明度:该设备的轨迹,显示在地图上的不透明度,如设置为50%,则轨迹以50%的不透明度显示在地图上。

❸线条颜色:该设备的轨迹,显示在地图上的颜色,如设置为蓝色,则轨迹以蓝色线条显示在地图上。

❹显示昵称:勾选,该设备名称显示在地图上,不勾选,则不显示名称。

2)绑定设置

用户可根据实际需要进行设置。勾选,我的位置与该设备绑定,即好友在查看我的位置时,显示该设备的位置。

3)关机

仅OV200支持远程关机。

当用户需要关机时,可以在[设置设备信息]页面中点击【关机】按钮,执行远程关机。

4)删除设备

当用户的当前绑定账号不需要绑定该定位设备时,用户可以在[设置设备信息]页面中点击【删除此设备】按钮,弹出[密码确认]页面,输入账号密码,点击【确定】按钮,将该设备解除绑定。删除后,在[我的定位设备]栏下不再显示任何设备。

38

6. 设置电子围栏

电子围栏,应用在奥维定位设备中,是指以某一地理点位为中心,以一定长度为半径设置成的虚拟围栏。当用户持定位设备进入(或离开)该围栏范围时,定位设备会自动报警,予以告警提示。

在[好友]页面中,点击定位设备,点击【设置点击围栏】,进入[电子围栏设置]页面,可添加、编辑、删除电子围栏,可定位中心点位置。

28

(1)添加

在[电子围栏设置]页面中,点击【添加】按钮,输入名称、经纬度、半径等,设置告警,点击【确定】按钮,即可。

标签:用户可以点击【标签】按钮,选择某一标签位置为中心点。

轨迹圆:用户也可以在地图上需要设置围栏的地方预先画一个轨迹圆,以该轨迹圆为围栏。

31

说明:

❶进入时告警:勾选,进入【围栏1】200米范围内,定位设备就会发出告警;不勾选,不会发出告警。

❷离开时告警:勾选,离开【围栏1】200米范围内,定位设备就会发出告警;不勾选,不会发出告警。

2)编辑

在【电子围栏设置】页面中,选中需要修改的围栏,点击【编辑】按钮,可对该电子围栏的名称、经纬度、半径、告警设置等进行修改,点击【确定】按钮,即可保存修改。

3)定位

在【电子围栏设置】页面中,选中电子围栏,点击【定位】按钮,系统执行定位,地图跳转到该围栏处。

34

(4)删除

在【电子围栏设置】页面中,选中需要删除的电子围栏,点击【删除】按钮,即可删除。

7. 设备分享

在奥维中,可将当前账号绑定的定位设备分享给好友,实现多人同时查看定位设备的位置及轨迹信息。

关于设备分享,在电脑版和手机版任意一处设置即可。如电脑版中设置了分享后,手机版中就无需再次设置。

假设用户A将设备分享给用户B。

用户A操作:在[好友]页面中,点击定位设备,点击【设置分享】,勾选好友,点击【确定】,即可。

用户B操作:在用户B的奥维中,显示好友A分享的设备,名称为“F_ov200”字样,可使用查看设置属性、显示实时轨迹、查看设备历史位置、里程统计、地图跟随等功能。

64

8. 设备历史位置查询与分享

在奥维中,用户可以查看OV100、OV200、OV300等定位设备的历史位置信息,并将位置信息分享给好友。

(1)存盘期限设置与历史位置分享

在[好友]页面,点击【设置】,点击【位置采集设置】,设置存盘期限。

注意:要查看历史位置,在采集位置前一定要设置位置信息存储期限。奥维系统会自动根据用户的VIP等级设置存盘期限(如VIP5,存盘期限为6个月,即位置信息在奥维服务器上只会保存6个月)。

点击【历史位置分享】,选择【分享给所有好友】或者【分享给指定好友】(若选择【分享给指定好友】,需点击【设置】,指定好友);设置指定分享设备(该账户绑定的设备,包括奥维定位设备、北斗星盒),点击【确定】à【确定】à【保存】。

47

(2)查询设备的历史

在[好友]页面,点击定位设备,点击【查看设备历史位置】,设置查询条件(用户名和设备名称保持默认,设置起止时间),点击【查询】,即可。

61

点击【反选】,可批量选中位置信息,点击【导出轨迹】,点击【确定】,即可将历史轨迹导出,显示在地图上。

62

9. 设备参数

在[好友]页面中,点击定位设备,点击【设备参数】按钮,进入[设置设备参数]页面,可对定位间隔、SOS号码、白名单等进行设置。

9.1. 定位间隔

OV100/OV300最小定位间隔为10秒,OV200最小定位间隔为30秒。

用户根据实际需要进行设置,若设置为30秒,则定位设备每隔30秒自动定位一次,并将位置信息传至服务器。定位间隔越长,越省电。

16

9.2. 设置SOS号码

仅OV200和OV300有此项功能,OV100不支持。在【设置设备参数】页面中,点击【设置SOS号码】,弹出【设置设备参数(SOS)】页面。

(1)OV200

在OV200中,SOS紧急求救,应用于紧急情况下迅速向指定人员电话求救并同时通知后台监控。OV200设置说明如下。

在【设置设备参数(SOS)】页面,输入紧急求助号码,点击【确定】按钮,将号码写入到设备中,即可。

20

说明:

★只有换成移动或联通的电话卡,SOS通话功能才有效。

★长按设备上的SOS键可拨打对应已设定的SOS号手机;拨号过程或者通话过程中,短按SOS键,则可挂断当前的拨号或者通话。

(2)OV300

在OV300中,设置SOS号码用于远程聆听功能,设置说明如下。

在【设置设备参数(SOS)】窗口,输入SOS号码,点击【确定】按钮,将号码写入到设备中。设置SOS号码后,用手机拨通该号码即可执行监听。

★该号码卡必须为电话卡且需要开通来电显示。

42

9.3. 设置白名单

仅OV200支持该功能。

用户可根据实际需要设置白名单号码。定位设备默认只接听白名单上的电话号码和SOS号码,非白名单号码及SOS号码手机来电拒绝,白名单最多可设置15个电话号码。

在【设置设备参数】页面中,点击【设置白名单】,弹出【设置设备参数(白名单)】窗口,输入电话号码,点击【确定】按钮,将号码写入到设备中,即可。

23

奥维定位设备功能按键说明请参考《产品使用手册》。

奥维定位设备系列包括OV100/200/300,是基于物联网技术与GPS定位技术相结合的定位终端产品,可车载装配,个人随身携带,具有精度高,工作时间长,实时位置传输等特点。广泛应用于车队管理、人员监控以及户外旅游等场景。

1. 绑定定位设备

绑定奥维定位设备,在电脑、手机、平板、奥维官网任意一处执行即可。若用户在购买的时候勾选了“自动绑定”,那么就无需执行下面的绑定操作。

(1)调出【好友列表】窗口

在奥维PC版客户端中,点击【视图】菜单,点击【工具栏和停靠窗口】,点击【好友列表】,调出[好友列表]窗口。

14

(2)添加定位设备

选中【我的定位设备】,点击鼠标【右键】,点击【添加定位设备】,弹出[添加定位设备]窗口,输入设备IMEI号,输入设备名称,点击【保存】按钮,提示“绑定成功”,即可。

17

2. 查看设备属性

在[我的定位设备]栏目下,选中设备,点击鼠标【右键】,点击【设备属性】,弹出[设置设备信息]窗口,可查看该设备的基本信息。

20

2.1. 设备参数

在[设置设备信息]窗口中,点击【设备属性】按钮,弹出[设置设备参数]窗口,可对定位间隔、SOS号码、白名单等进行设置。

2.1.1. 定位间隔

用户根据实际需要进行设置,若设置为30秒,则定位设备每隔30秒自动定位一次,并将位置信息传至服务器。定位间隔越长,越省电。

39

2.1.2. 设置SOS号码

仅OV200和OV300有此项功能,OV100不支持。在【设置设备参数】窗口中,点击【设置SOS号码】,弹出[设置设备参数(SOS)]窗口。

(1)OV200

在OV200中,SOS紧急求救,应用于紧急情况下迅速向指定人员电话求救并同时通知后台监控。OV200设置说明如下。

在[设置设备参数(SOS)]窗口中,输入紧急求助号码,点击【确定】按钮,将号码写入到设备中,即可。

40

说明:

★只有换成移动或联通的电话卡,SOS通话功能才有效。

★长按设备上的SOS键可拨打对应已设定的SOS号手机;拨号过程或者通话过程中,短按SOS键,则可挂断当前的拨号或者通话。

(2)OV300

在OV300中,设置SOS号码用于远程聆听功能。设置说明如下。

在[设置设备参数(SOS)]窗口,输入SOS号码,点击【确定】按钮,将号码写入到设备中。设置SOS号码后,用手机拨通该号码即可执行监听。

★该号码卡必须为移动或者联通的电话卡且需要开通来电显示。

44

2.1.3. 设置白名单

该功能仅OV200支持。

用户可根据实际需要设置白名单号码。定位设备默认只接听白名单上的电话号码和SOS号码,非白名单号码及SOS号码手机来电拒绝,白名单最多可设置15个电话号码。

在[设置设备参数]窗口中,点击【设置白名单】,弹出[设置设备参数(白名单)]窗口,输入电话号码,点击【确定】按钮,将号码写入到设备中,即可。

63

说明:只有换成移动或联通的电话卡,SOS通话功能才有效。

2.2. 显示设置

显示设置,包括线条宽度、圆点宽度、不透明度、线条颜色、圆点颜色、显示昵称。

(1)线条宽度:该设备的轨迹,显示在地图上的宽度,如设置为3像素,则轨迹以3像素的宽度显示在地图上。

(2)不透明度:该设备的轨迹,显示在地图上的不透明度,如设置为50%,则轨迹以50%的不透明度显示在地图上。

(3)线条颜色:该设备的轨迹,显示在地图上的颜色,如设置为蓝色,则轨迹以蓝色线条显示在地图上。

(4)显示昵称:勾选,该设备名称显示在地图上,不勾选,则不显示名称。

2.3. 绑定设置

用户可根据实际需要进行设置。勾选,我的位置与该设备绑定,即好友在查看我的位置时,显示该设备的位置。

2.4. 关机

仅OV200支持远程关机。

当用户需要关机时,可以在[设置设备信息]窗口中点击【关机】按钮,执行远程关机。

2.5. 删除设备

当用户的当前绑定账号不需要绑定该定位设备时,用户可以在[设置设备信息]窗口中点击【删除此设备】按钮,点击【是】按钮,将该设备解除绑定。

3. 电子围栏

电子围栏,应用在奥维定位设备中,是指以某一地理点位为中心,以一定长度为半径设置成的虚拟围栏。当用户持定位设备进入(或离开)该围栏范围时,定位设备会自动报警,予以告警提示。

在[我的定位设备]栏目下,选中设备,点击鼠标【右键】,点击【点击围栏】,弹出[电子围栏]窗口,可添加、编辑、删除电子围栏,可定位中心点位置。

30

(1)添加

在[电子围栏]窗口中,点击【添加】按钮,输入名称、经纬度、半径等,设置告警,点击【确定】按钮,即可。

标签:用户可以点击【标签】按钮,选择某一标签位置为中心点。

轨迹圆:用户也可以在地图上需要设置围栏的地方预先画一个轨迹圆,以该轨迹圆为围栏。

31

说明:

❶进入时告警:勾选,进入【围栏1】200米范围内,定位设备就会发出告警;不勾选,不会发出告警。

❷离开时告警:勾选,离开【围栏1】200米范围内,定位设备就会发出告警;不勾选,不会发出告警。

(2)编辑

在[电子围栏]窗口中,选中需要修改的围栏,点击【编辑】按钮,可对该电子围栏的名称、经纬度、半径、告警设置等进行修改,点击【确定】按钮,即可保存修改。

(3)定位

在[电子围栏]窗口中,选中电子围栏,点击【定位】按钮,系统执行定位,地图跳转到该围栏处。

32

(4)删除

在[电子围栏]窗口中,选中需要删除的电子围栏,点击【删除】按钮,即可删除。

4. 设备分享

在奥维中,可将奥维定位设备分享给好友,使好友也能实时看到定位设备的运行轨迹。

定义两个用户角色,用户A和用户B,用户A将定位设备及其位置信息分享给用户B。

用户A操作。在[我的定位设备]栏目下,选中需要分享给好友的设备,点击鼠标右键,点击【设备分享】按钮,弹出[选择好友]窗口,勾选用户B,点击【确定】按钮,即可完成分享。

9

用户A将设备分享给用户B后,用户B即可查看该设备。

在用户B的奥维中,显示好友A分享的设备,名称为“F_ov200”字样。

对于用户A分享的设备,用户B仅能使用的功能有查看设置属性、显示实时轨迹、查看设备历史位置、里程统计、地图跟随。

11

5. 显示实时轨迹

显示实时轨迹,即在奥维定位设备移动的过程中,可将该设备的移动轨迹实时显示在地图上。

在[我的定位设备]栏目下,选中设备,点击鼠标【右键】,点击【显示实时轨迹】,勾选状态,即可将该设备的实时轨迹显示在地图上。

21

6. 获取历史位置信息并分享给好友

在奥维中,用户可以查看OV100、OV200、OV300等定位设备的历史位置信息,并将位置信息分享给好友。

注意:要查看历史位置,是一定要设置位置信息存储期限的。奥维系统会自动根据用户的VIP等级设置存盘期限(如VIP5,存盘期限为6个月,即位置信息在奥维服务器上只会保存6个月)。

(1)存盘期限设置与历史位置分享

登录奥维账户后,点击[用户]菜单,点击【账户设置】,点击【位置采集设置】,设置存盘期限。

注意:要查看历史位置,是一定要设置位置信息存储期限的。奥维系统会自动根据用户的VIP等级设置存盘期限(如VIP5,存盘期限为6个月,即位置信息在奥维服务器上只会保存6个月)。

4

点击【历史位置分享】,选择【分享给所有好友】或者【分享给指定好友】(若选择【分享给指定好友】,需点击【…】,指定好友);设置指定分享设备(该账户绑定的设备,包括奥维定位设备、北斗星盒),点击【确定】。如下图所示。

设置完成后,点击【确定】,保存设置,即可。

5

(2)查询设置历史位置

在[好友列表]窗口[我的定位设备]栏中,选中定位设备,点击鼠标右键,点击【查看设备历史位置】,用户名和设备名称保持默认,设置查询起止时间,点击【查询】即可。

8

勾选第一个,按住shift键,勾选最后一个,批量选择,点击【导出轨迹】,点击【确定】,输入名称,点击【确定】,即可导出历史轨迹。

12

7. 里程统计

在奥维中,可以对奥维定位设备所记录的轨迹的总里程进行统计,并且可以将总里程、行驶时间、开始结束时间等导出到表格中。

在[好友列表]窗口[我的定位设备]栏中,选中定位设备,点击鼠标右键,点击【里程统计】,设置起止时间,点击【查询】按钮,即可将统计信息显示在列表中;

16

点击【导出】,输入名称,点击【保存】,即可导出CSV文件,然后使用Excel表格打开。

20

8. 地图跟随

地图跟随,是指车队或人员在行驶的过程中,可通过奥维互动地图客户端对本用户绑定的奥维定位设备或者好友进行跟踪。通过设置并启用地图跟随,可实现被跟踪对象始终保持在跟踪人员的视野范围内。

(1)设置地图跟随

在奥维pc客户端中,点击[用户]菜单,点击【设置好友跟随】按钮,进入[设置好友跟随]窗口,可设置跟随好友或者定位设备,如跟随中心点、跟随最大级别等。

说明:若用户要跟随绑定了奥维定位设备的好友,设置为跟随该好友即可,要在[设置好友跟随]窗口中显示好友须满足以下条件。

①被跟随设备已开启位置分享。点击[用户]菜单,点击【账户设置】按钮,进入[账户设置]窗口,点击【位置分享】下拉框,选择【分享给指定好友】或者【分享给所有好友】;选择【分享给指定好友】时,设置需要接收位置信息的好友。

②已开启自动更新好友位置。点击工具栏中的【用户】按钮,选择被跟随好友,单击【右键】,点击【查看好友信息】按钮,进入[查看好友信息]窗口,点击【定位】下拉框,选择【自动更新好友位置】,即可。

25

下面以跟随奥维定位设备为例,进行设置。

在[设置好友跟随]窗口中,点击【跟随中心点】,点击【选取跟随对象】,双击列表中的好友或者设备,可设置为跟随中心点、跟随、不跟随等。

26

跟随中心点:即跟随对象,以跟随对象为中心进行跟随。只能将一个好友或者设备设置为跟随中心点,若需要跟随对象,其他跟随对象设置跟随即可。

最大跟随级别:在[设置好友跟随]窗口中,点击【最大跟随级别】下拉框,选择级别,即可。

(2)开启地图跟随

设置完成后,在[好友列表]窗口中,选中该定位设备,点击右键,点击【地图跟随】,即勾选【地图跟随】,即可。

6

9. 扩展绑定限制

选中【我的定位设备】,点击鼠标【右键】,点击【扩展绑定限制】,弹出【扩展绑定限制】窗口,选择设备数量,点击【确定】按钮,即可。

35

说明:扩展绑定限制,绑定的VIP账户等级不同、期限不同、支持绑定的机器数量不同,需要的V奥维币就不同。

(1)当前绑定账户VIP等级越高,需要的奥维币越多;

(2)当前绑定账户VIP期限越长,需要的奥币越多;

(3)当前绑定账户,支持绑定的客户端机器越多,需要的奥维币越多;也即若用户A可支持绑定5台机器(手机、电脑、平板等),用户B可支持绑定10台机器,在其他条件相同的情况下,用户B扩展定位设备绑定限制需要花费的奥维币较用户A多。

费用计算标准:当前VIP账户剩余期限折算成奥维币,每扩展5台就需要花费这些奥维币的四分之一。

假设当前账号为VIP5,剩余VIP服务期限为182.5天,一年为365天,一年VIP5的费用相当于18000奥维币,那么将182.5天折算成奥维币大约为9000(182.5/365*18000),因此每扩展5台定位设备就需要消耗2250奥维币(9000*0.25)。

奥维定位设备功能按键说明请参考《产品使用手册》。

部分用户在奥维安卓手机客户端中启用后台定位,当手机手机锁屏时,后台定位无法正常进行,这是因为部分安卓手机系统在黑屏待机后自动清理后台运行软件。为保证手机黑屏待机时正常进行后台定位,需要将奥维互动地图浏览器设置为后台运行运用。下面以华为EMUI 9系统手机为例,详细介绍设置步骤。

1、设置程序后台运行

在手机桌面上,点击设置,点击【应用】,点击【应用启动管理】,找到奥维互动地图。

将“自动管理”设置为“手动管理”,在弹出的面板中打开【允许后台活动】,点击【确定】按钮。

6

2、锁定后台应用

开启奥维后,将奥维切换到后台;在桌面上,从屏幕底部往上滑动到中间的位置,按住奥维页面,往下滑动一下,出现wps2图标,即可锁定应用。

10

3、打开定位服务并开启后台定位

在奥维主界面上,点击wps4按钮,进入[GPS设置]页面,打开定位服务,开启【后台定位】。

21
