如何处理导入SHP(ArcGIS)文件产生的偏移

在奥维中,可通过设置校正参数、整体移动等方法对存在偏移的数据进行校正。

下面将分别对电脑端和手机端的数据校正进行说明。

★说明:若导入的数据整体偏移很大(超过1公里),请检查坐标系是否设置正确。

1. 电脑端偏移数据校正

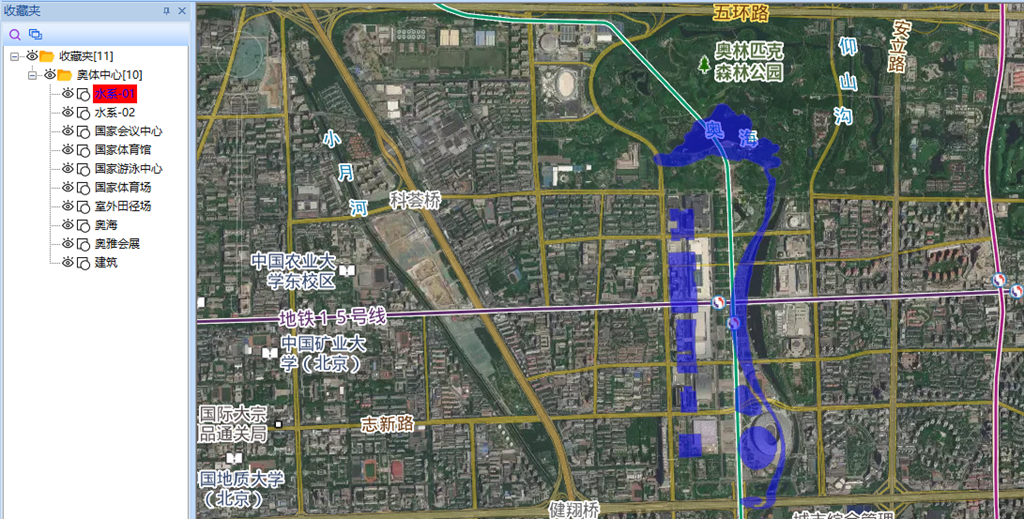

如下图所示,导入的数据与影像底图不完全吻合,存在一定的偏移。

1

1.1. 校正参数

在奥维中,可使用矩形工具测量x,y值的误差。

点击工具栏中的【矩形】按钮,放大地图,任意找一个位置进行测量,在当前导入的位置绘制第一个点,在实际位置绘制第二个点,弹出[图形设置]窗口,点击【添加到收藏夹】,即可完成绘制矩形。我们可以立马看到这个位置的x偏移量和y偏移量。

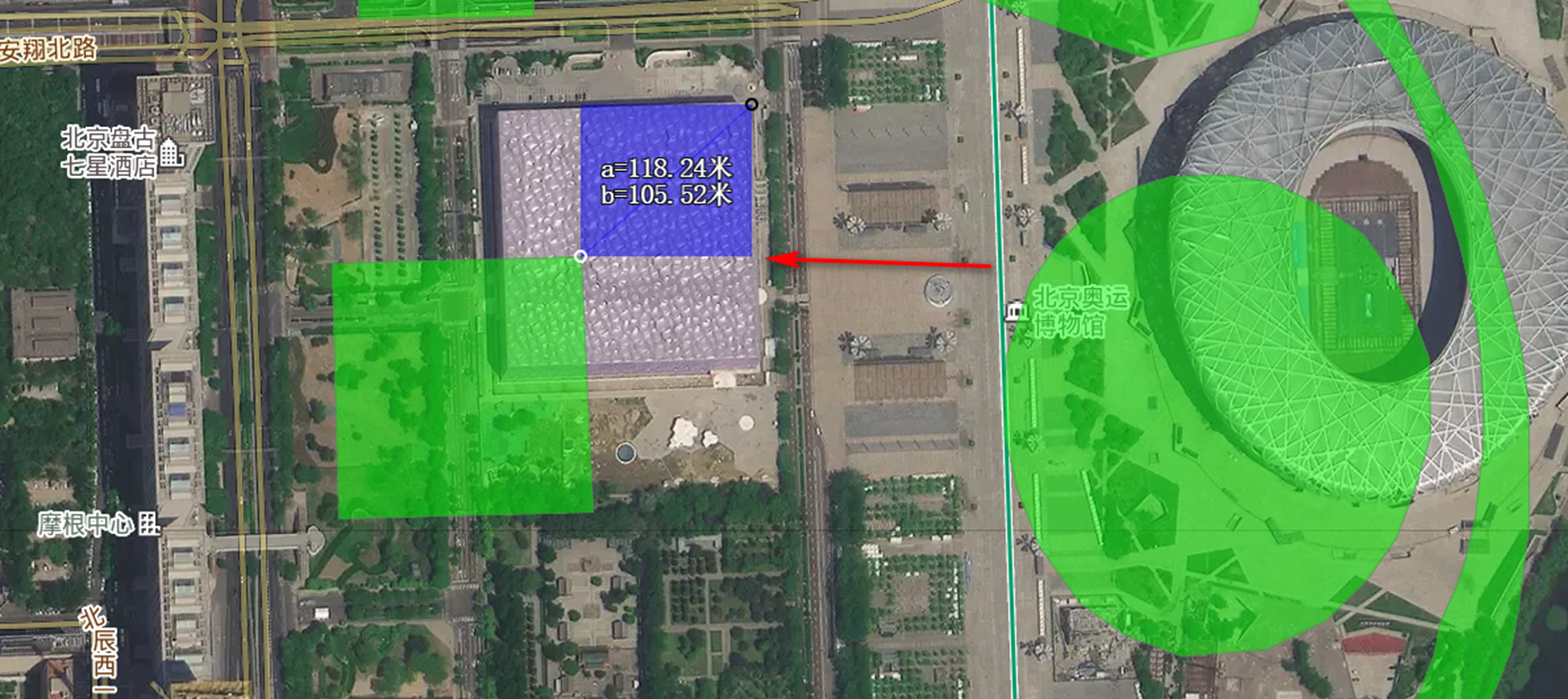

如下图所示,通过矩形,可以看到这些数据整体向西偏移了118.951米(a),向南偏移了105.222米(b)。

2

获取到偏移量后,重新导入数据。

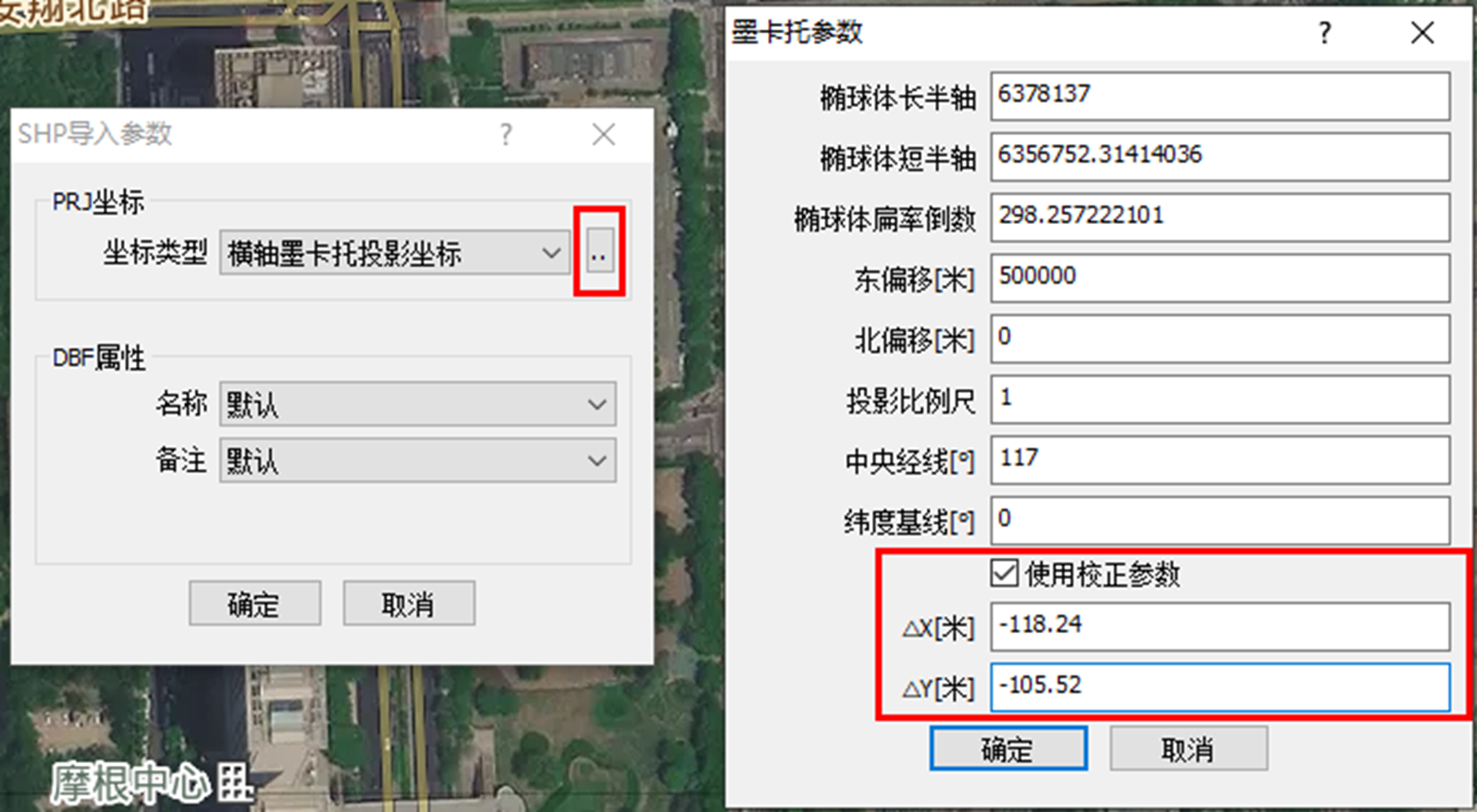

在【PRJ导入参数】设置窗口,坐标类型保持默认,点击【…】;各参数保持不变,勾选【使用校正参数】,填写△X和△Y。

★说明:向西偏移,△X加负号;向东偏移,△X为正;向北偏移,△Y量为正;向南偏移,△Y加负号。

12

设置完成后,点击【确定】。设置DBF属性,执行导入数据。

如下图所示,重新导入的数据与影像底图基本吻合。

7

1.2. 整体移动

导入数据的偏移,通常是整体偏移,因此可以使用移动的方法将数据整体移动到准确的位置。

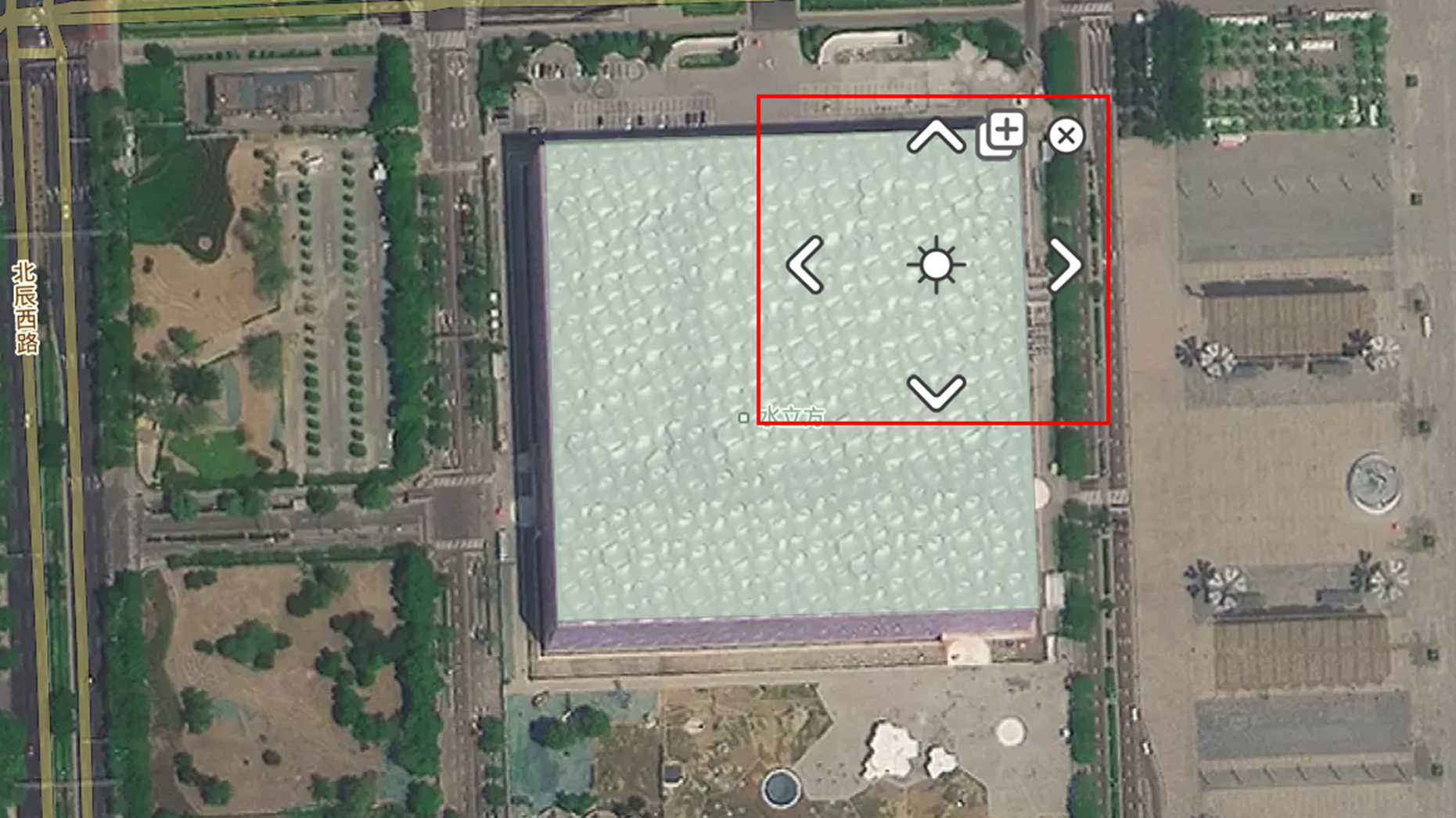

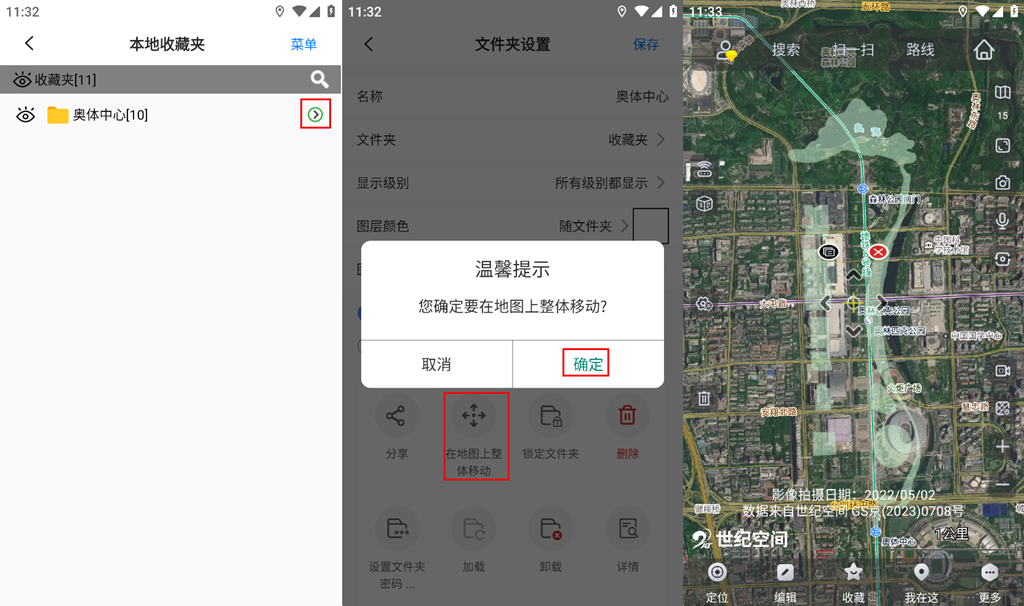

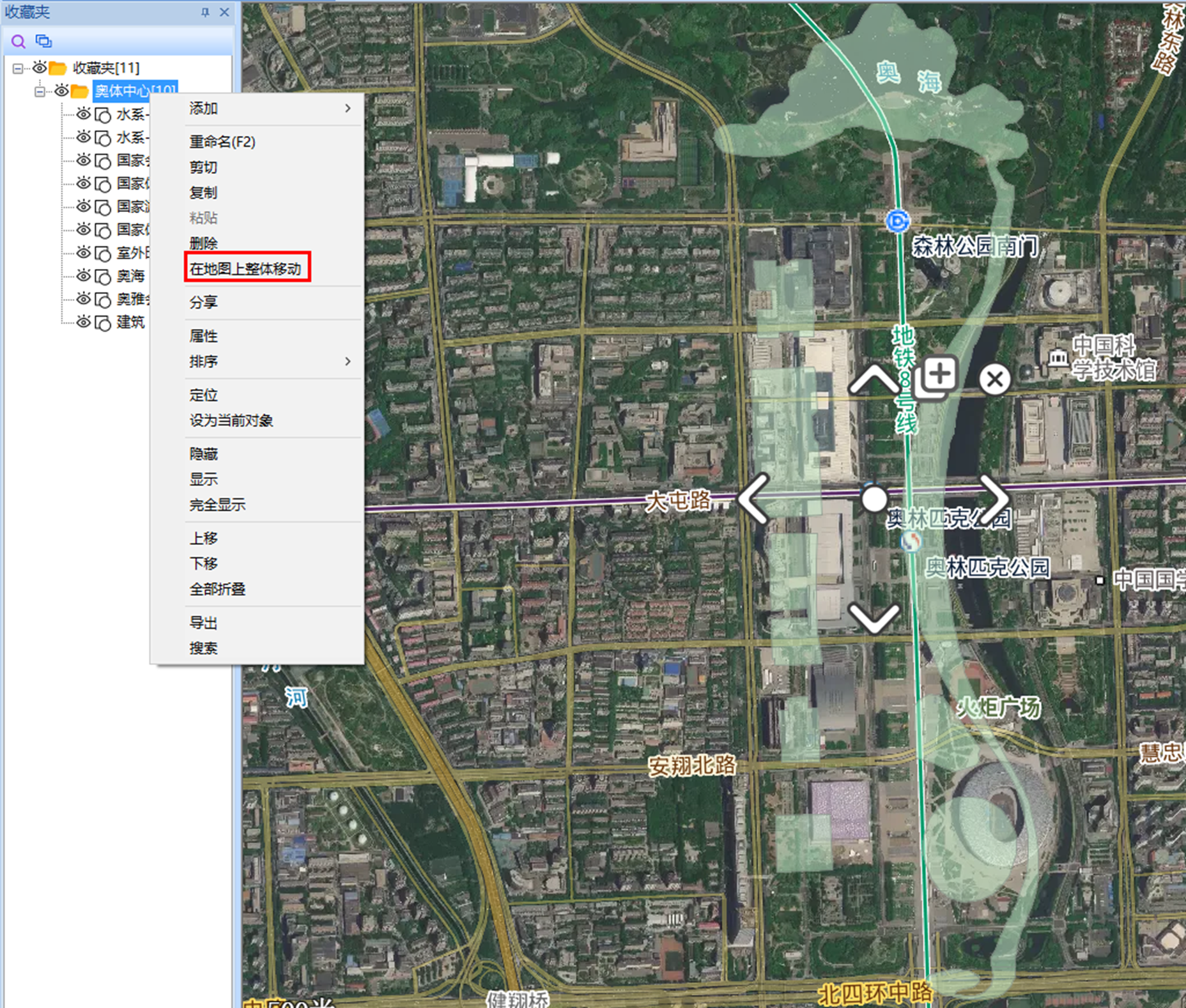

在收藏夹中选中所有数据(也可以选择文件夹),点击鼠标右键,点击【在地图上整体移动】,在地图上会出现“上下左右”方向按钮。

10

放大地图。

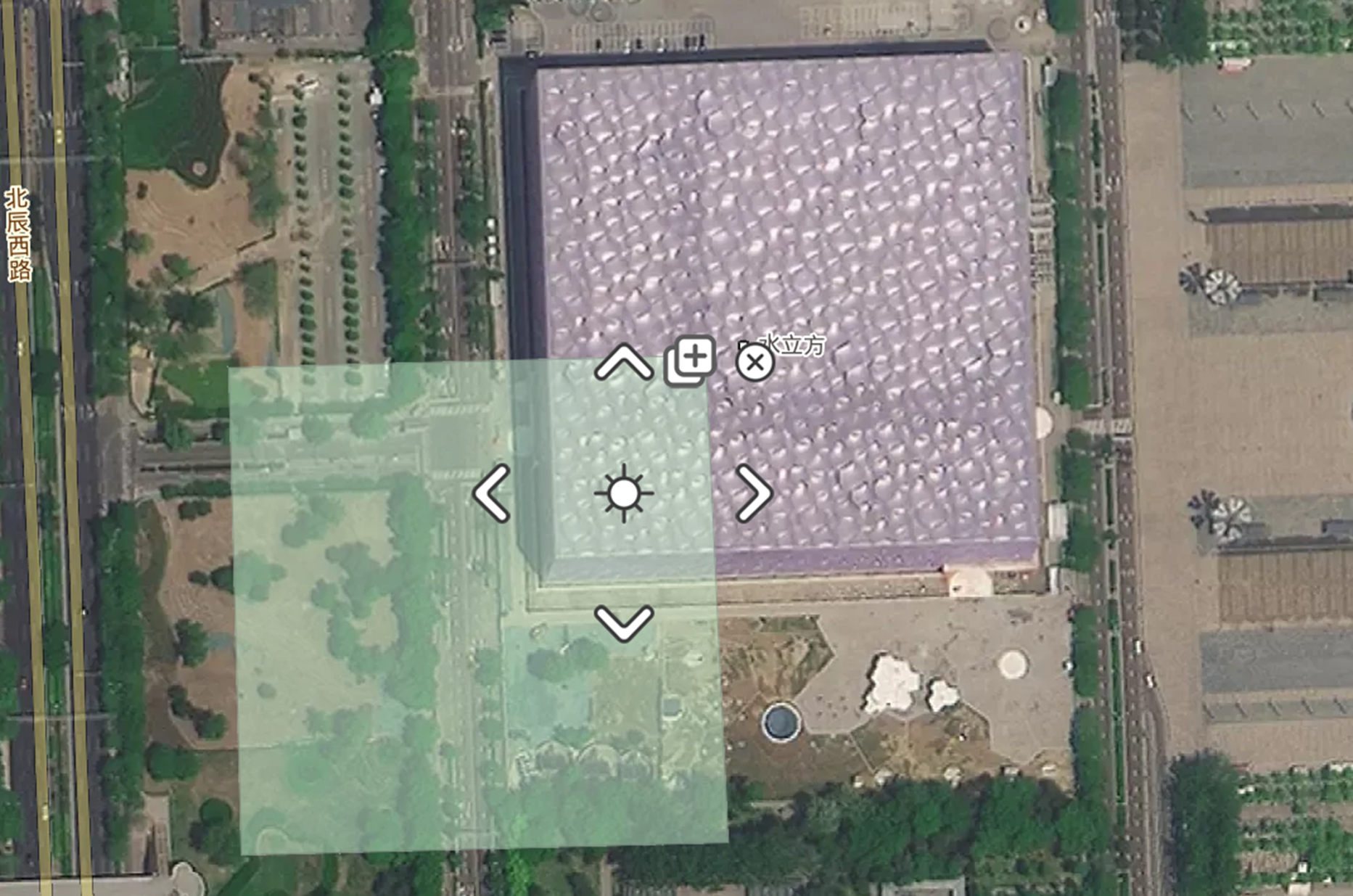

点击“上、下、左、右”方向按钮,可向上、向下、向左、向右移动数据;

点击中心的“圆圈”按钮,可整体拖动数据。

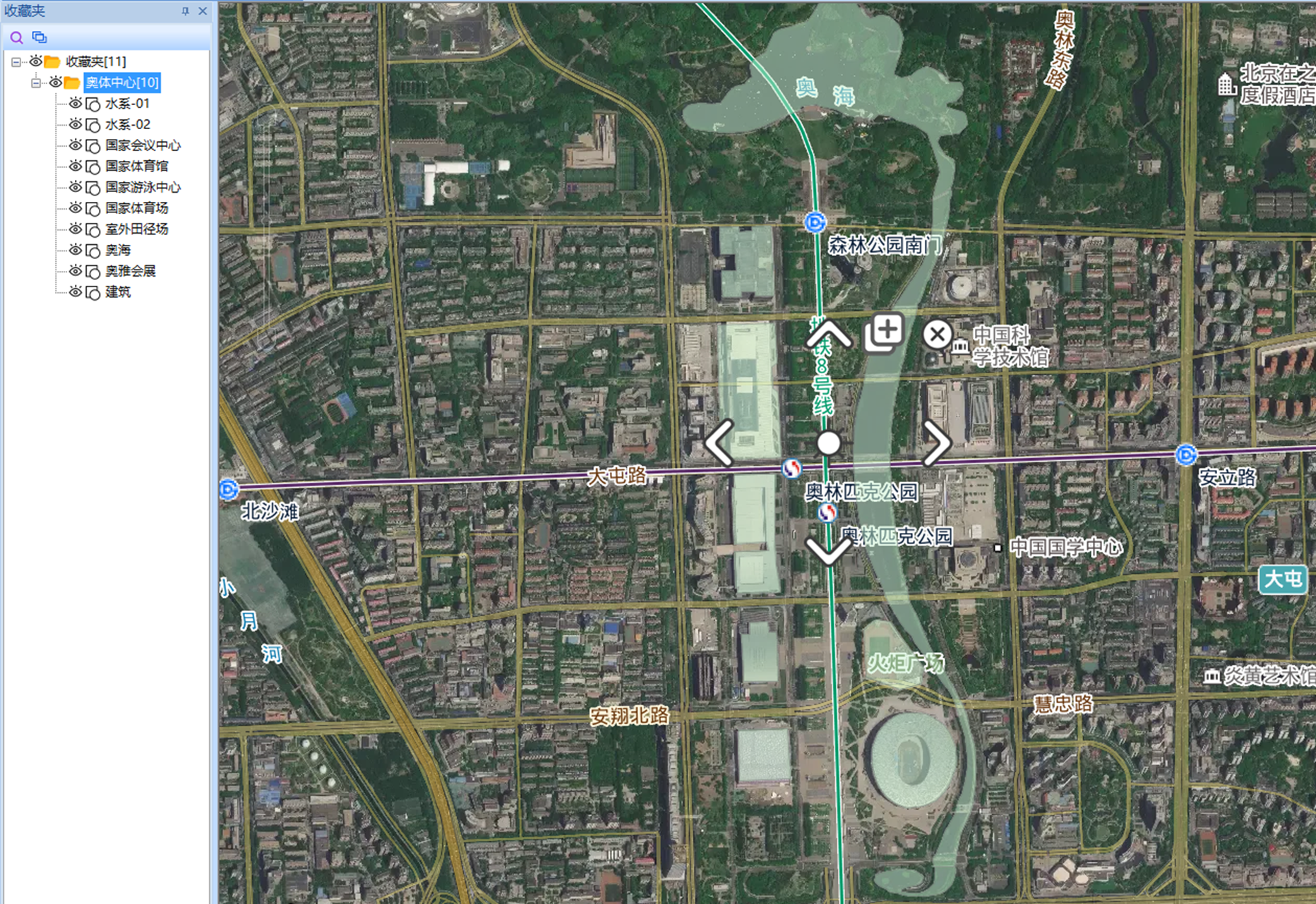

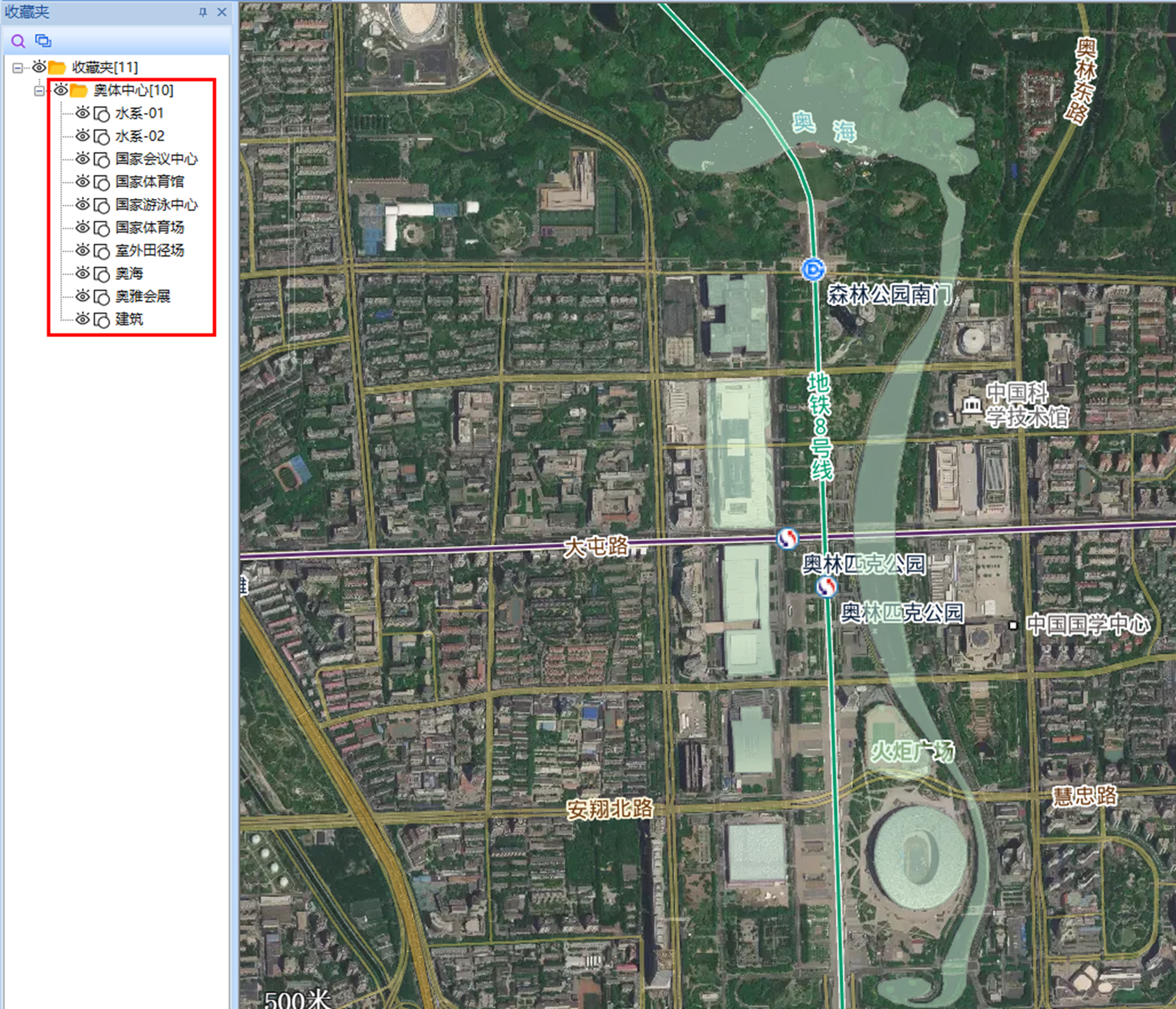

如下图所示,通过整体移动数据,已达到和影像底图基本吻合的效果。

11

完成后,关闭整体移动即可。

2. 手机端偏移数据校正

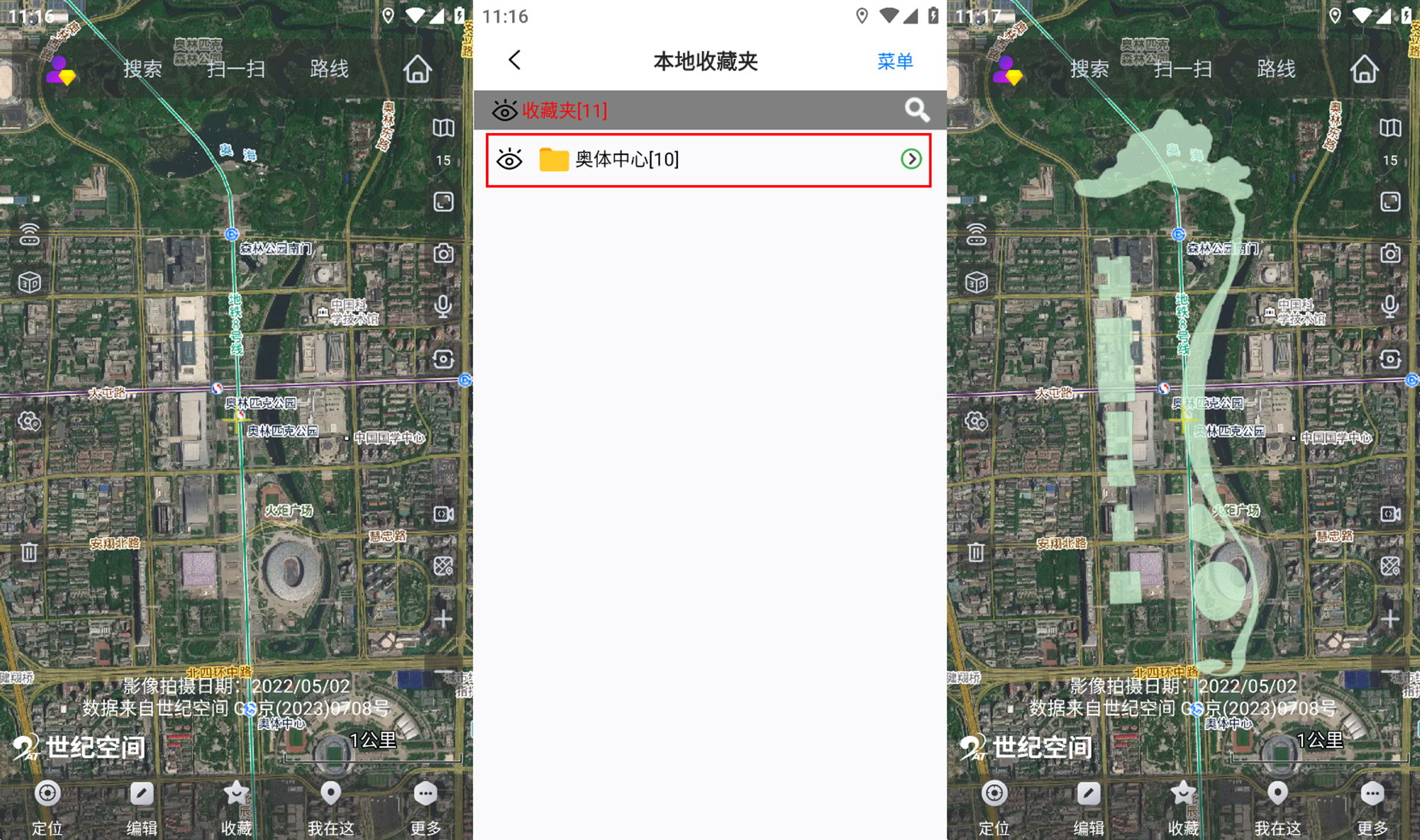

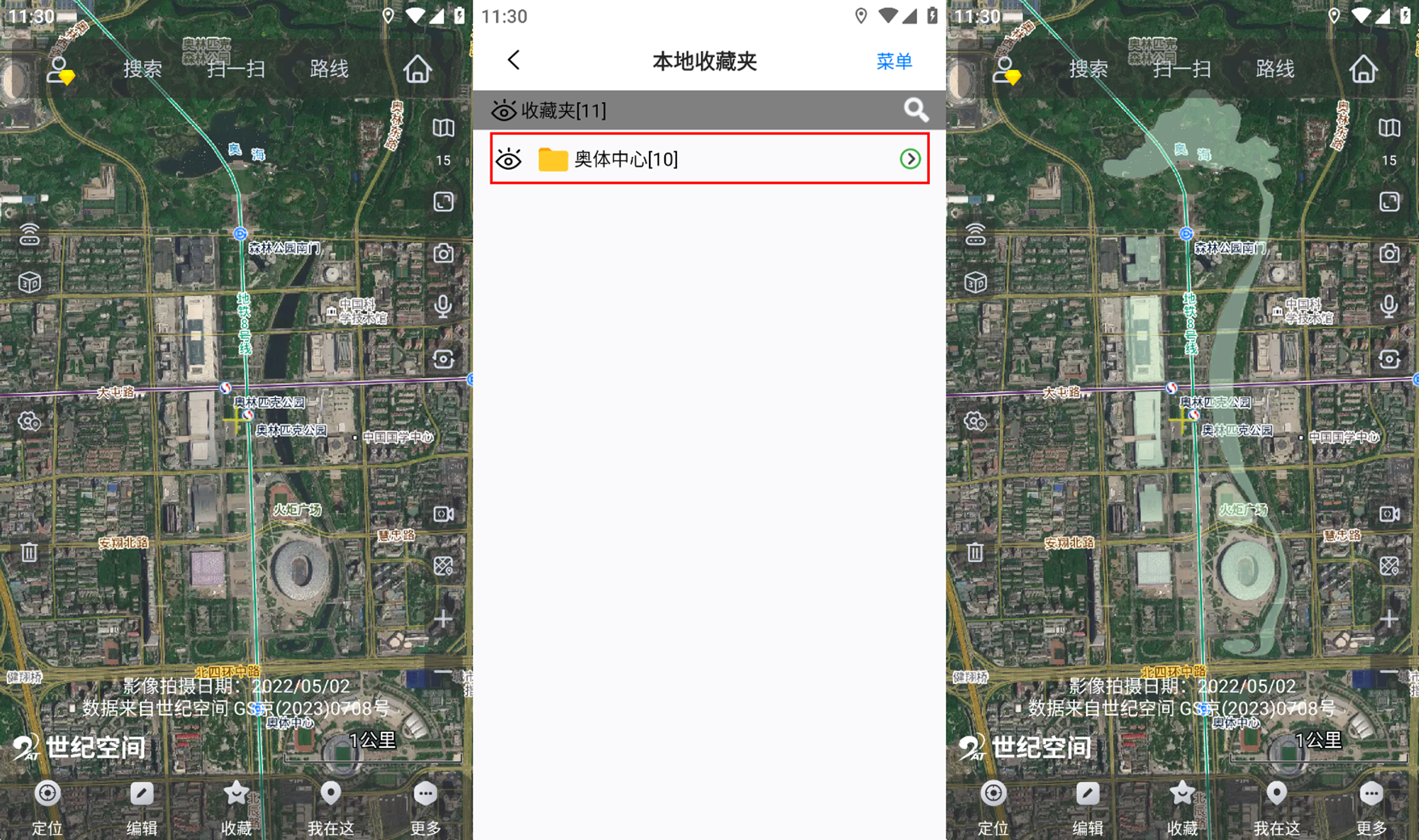

如下图所示,导入的数据与影像底图不完全吻合,存在一定的偏移。

在奥维手机端,仅能使用校正参数对偏移进行校正。

4

2.1. 测量偏移量

和电脑端一样,在手机端中测量偏移量也是通过矩形实现。

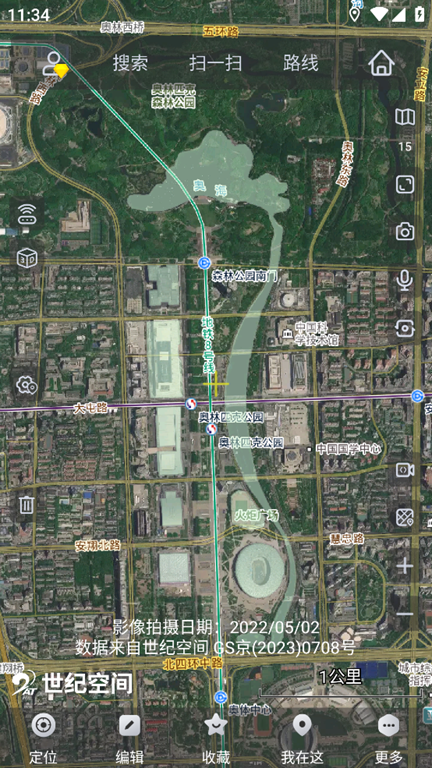

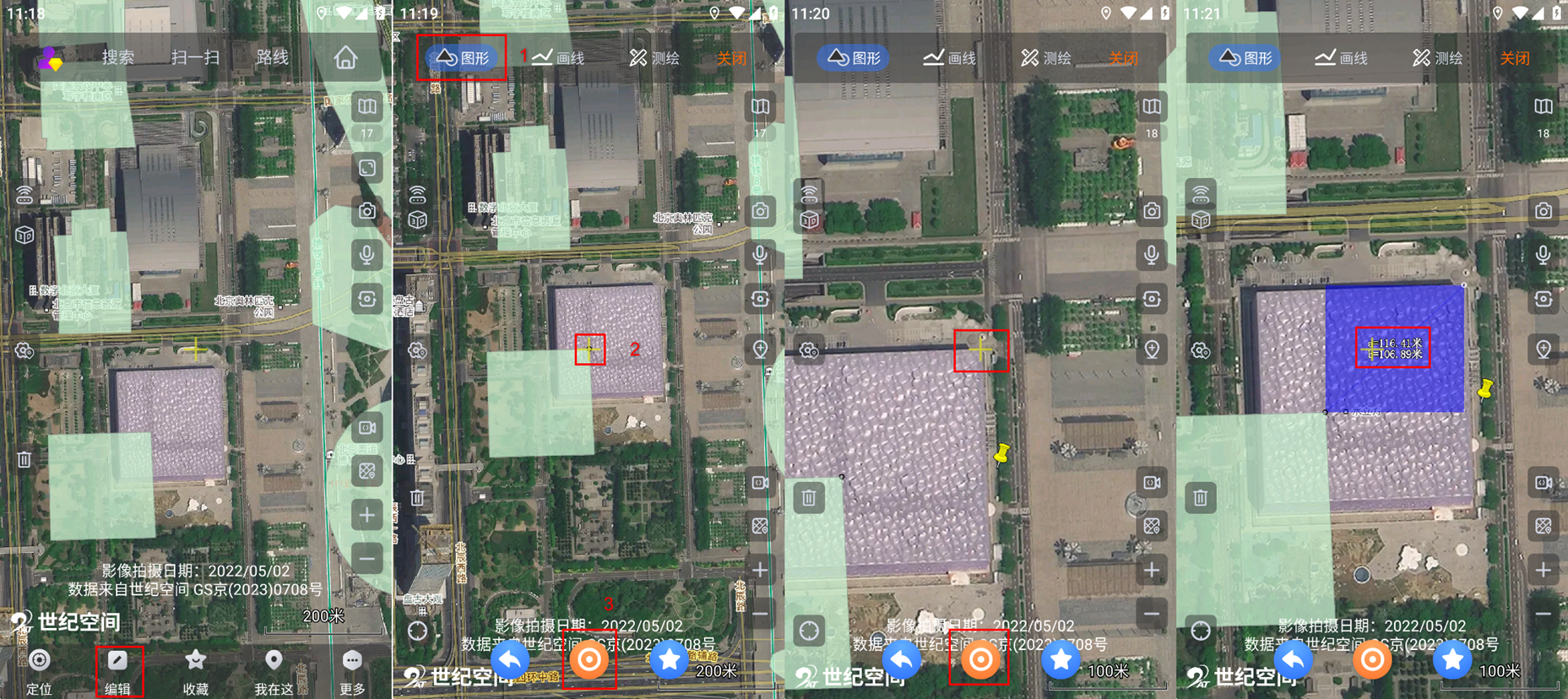

在主界面上,点击【编辑】,点击【图形】,将十字光标移动至数据的某个位置(当前导入的位置,特征明显)绘制第一个点,将光标移动至该点的实际的位置绘制第二个点,即可完成矩形的绘制。

绘制完矩形后,立即会显示这个位置的x偏移量(a:121.697米)和y偏移量(b:141.822米)。

10

2.2. 重新导入数据

获取到偏移量后,重新导入数据。

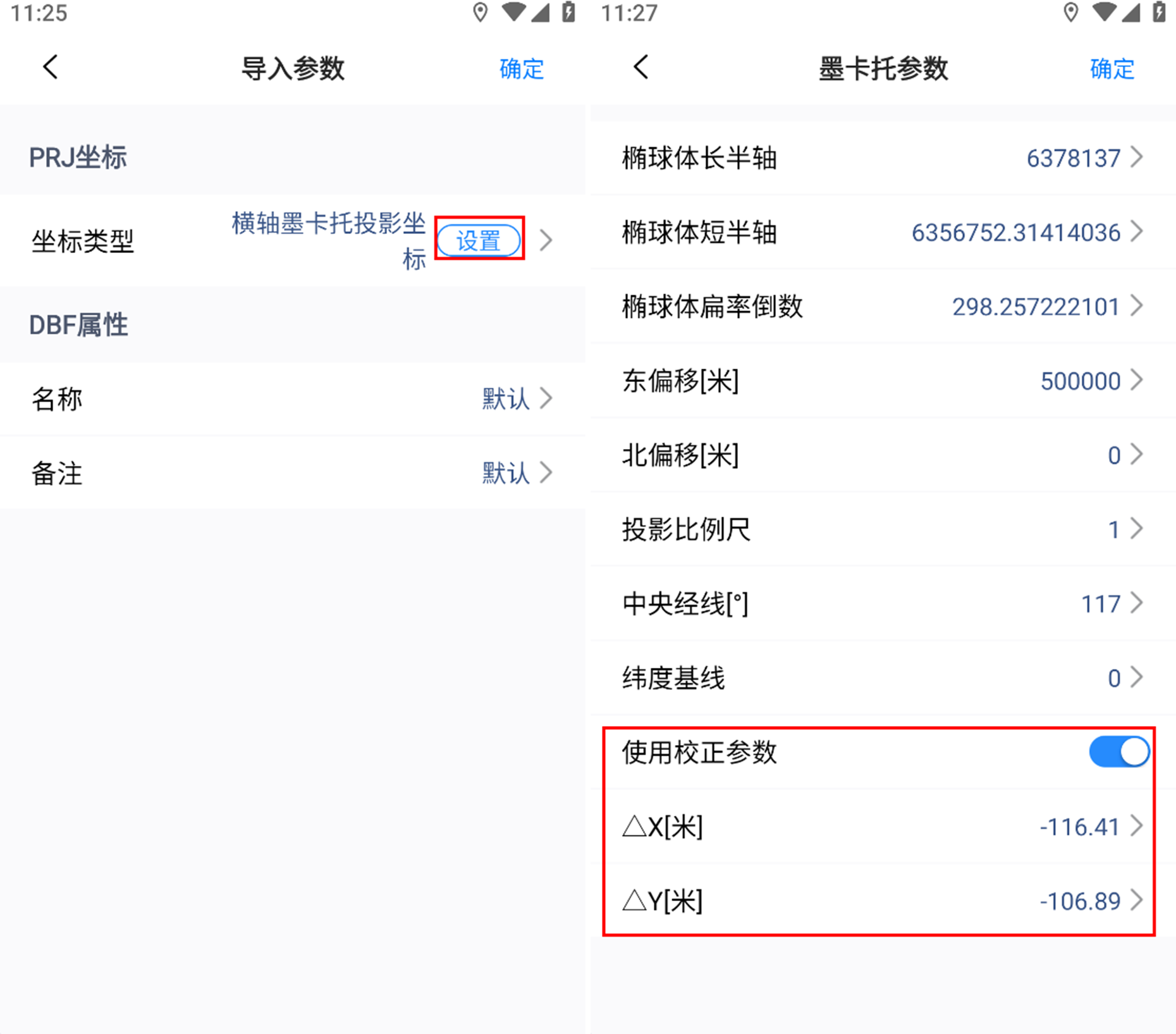

在【导入参数】设置页面,坐标类型保持默认,点击【设置】;各参数保持不变,勾选【使用校正参数】,填写△X和△Y。

★说明:向西偏移,△X加负号;向东偏移,△X为正;向北偏移,△Y量为正;向南偏移,△Y加负号。

11

设置完成后,点击【确定】,执行导入文件。

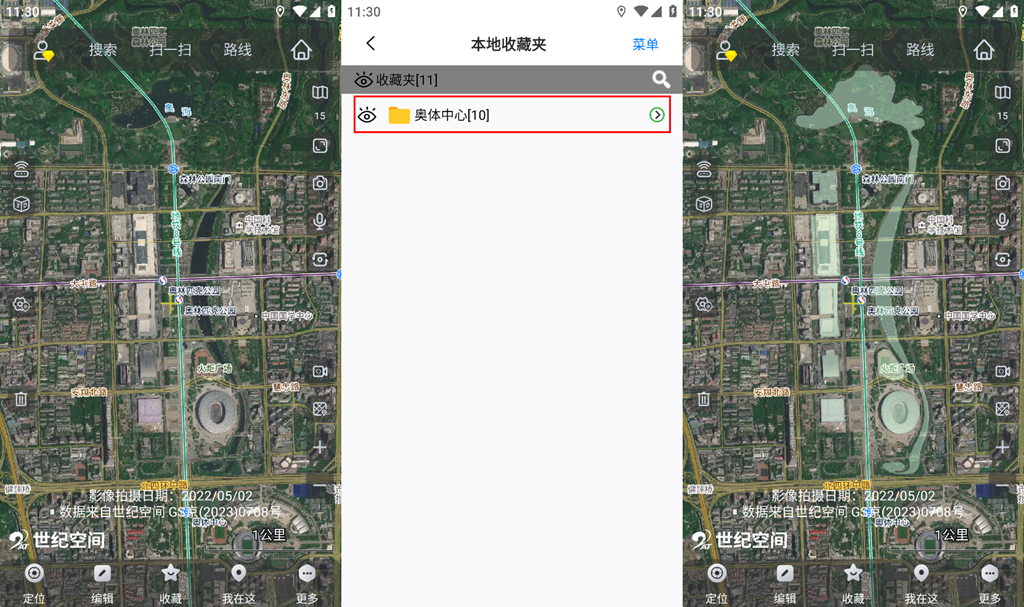

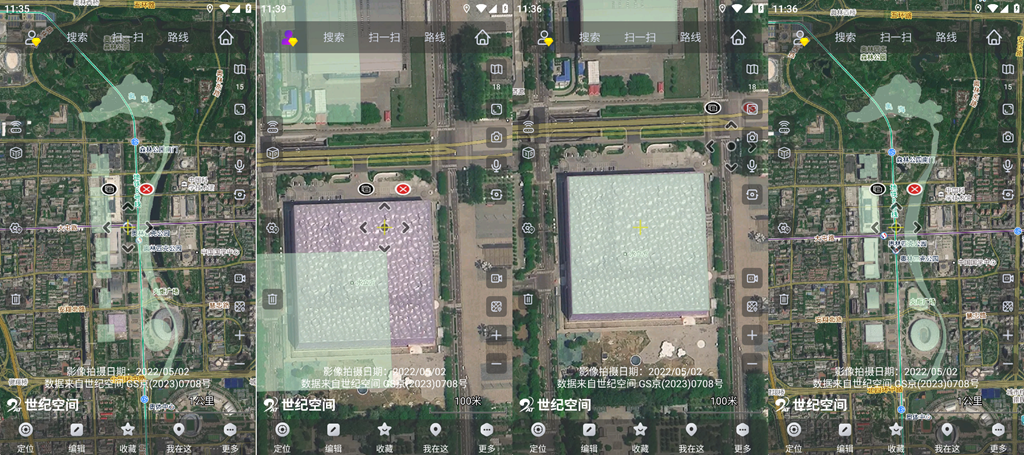

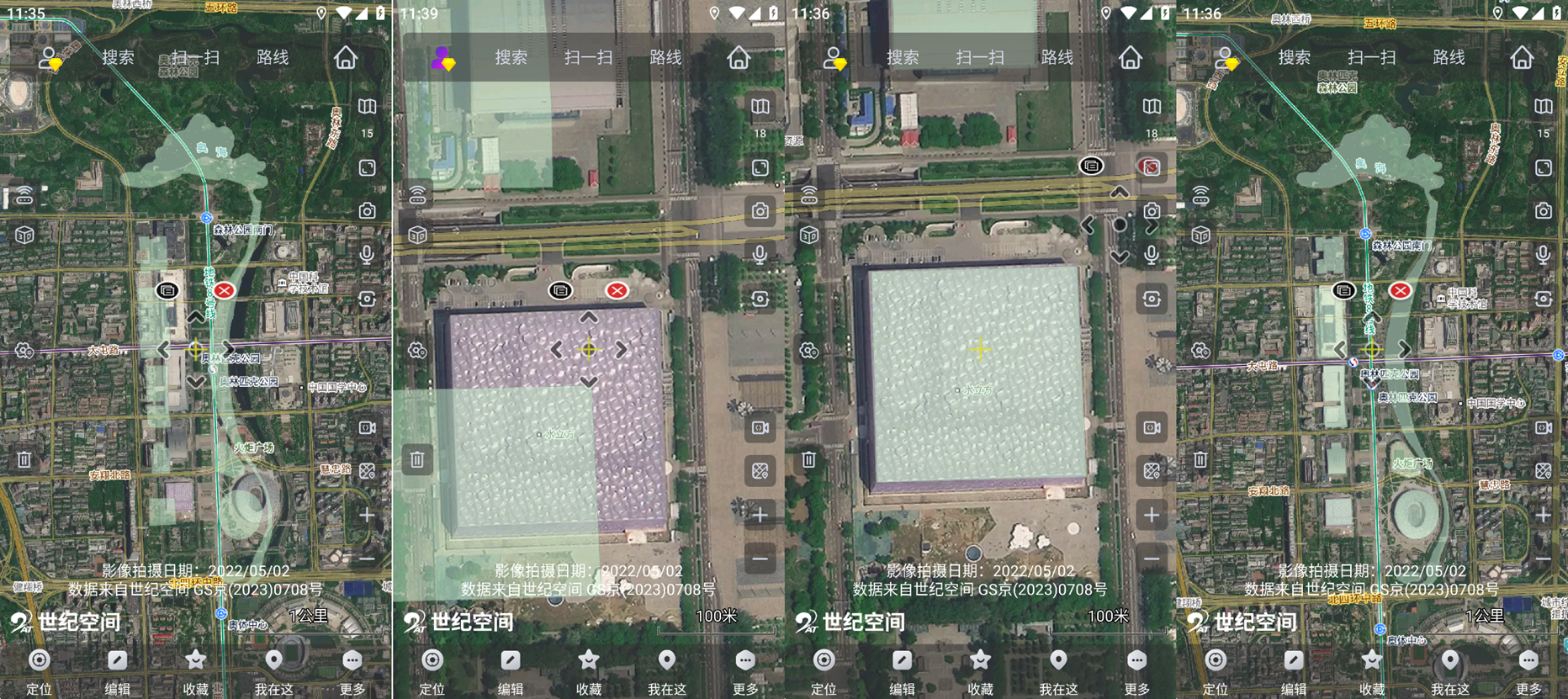

如下图所示,设置校正参数后,再次导入的数据与影像底图基本吻合。

15
