如何导入自定义地图并设置内置地图叠加层

目前,很多用户在使用Windows PC版奥维互动地图浏览器的过程中,需要叠加自己已有的超大地图,但通过标签附件方式叠加超大图片会严重影响系统性能。因此,为更好的实现奥维互动地图的使用价值,满足用户相关需求,我们提供添加自定义图层并导入地图、设置内置地图叠加层的解决方案。那么,如何添加自定义图层并导入地图,如何设置内置地图叠加层呢?导入地图图片并设置内置地图叠加层主要分为三个步骤——创建自定义地图图层、通过图片管理功能导入地图、设置内置地图叠加层。下面,我们以导入TIFF格式的地图为例加以说明。

一、新建自定义地图图层说明

1、进入【自定义地图管理】窗口

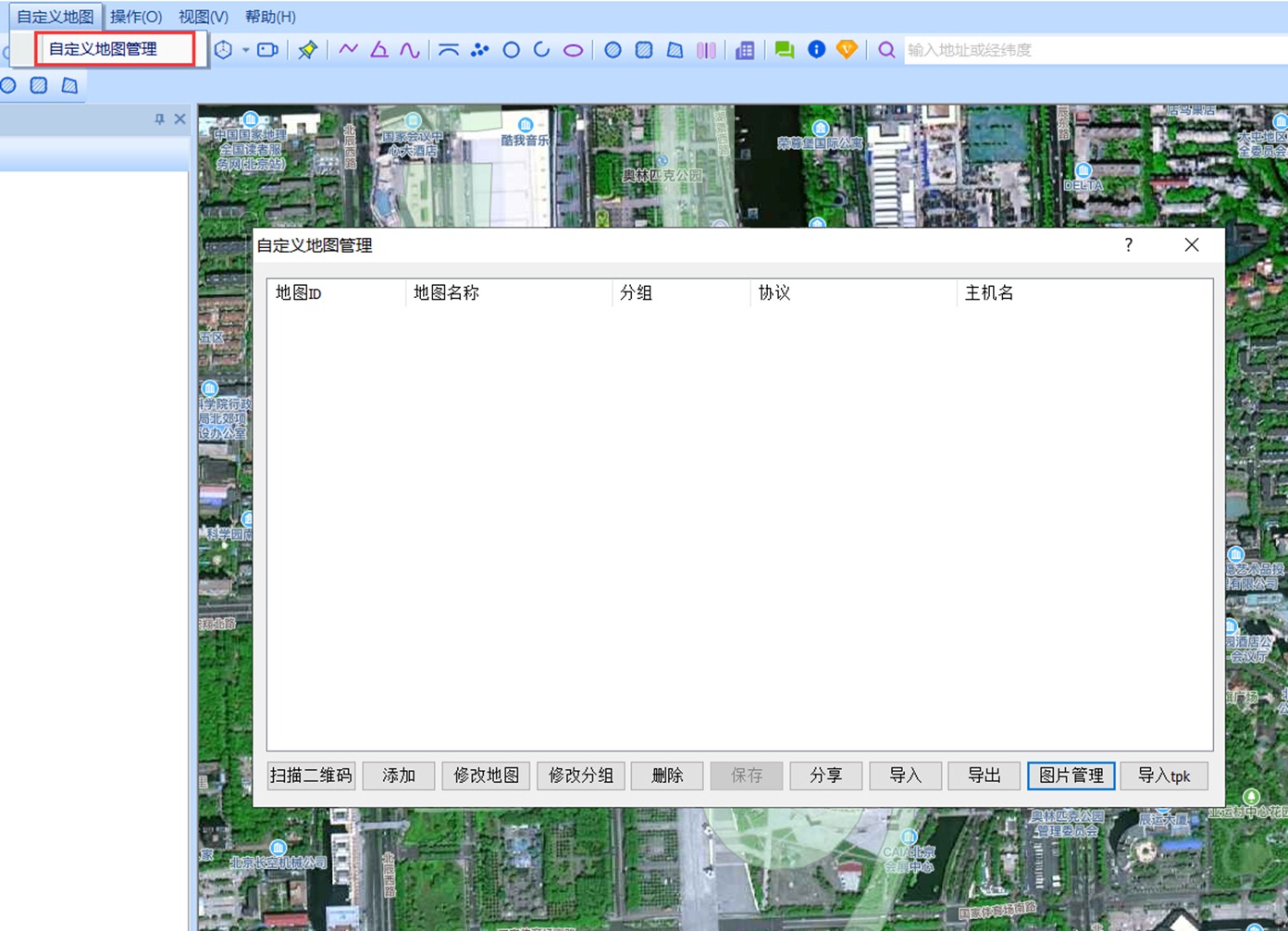

运行Windows PC版奥维互动地图浏览器,在菜单栏中点击【自定义地图】下拉菜单,点击【自定义地图管理】,打开【自定义地图管理】窗口。

25

2、添加自定义地图图层

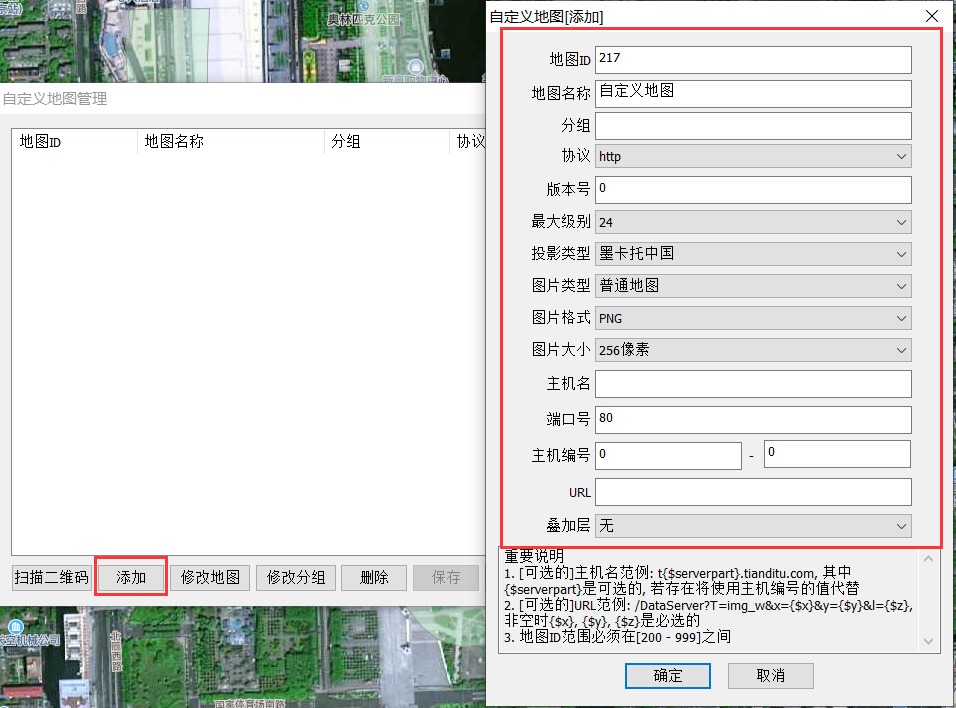

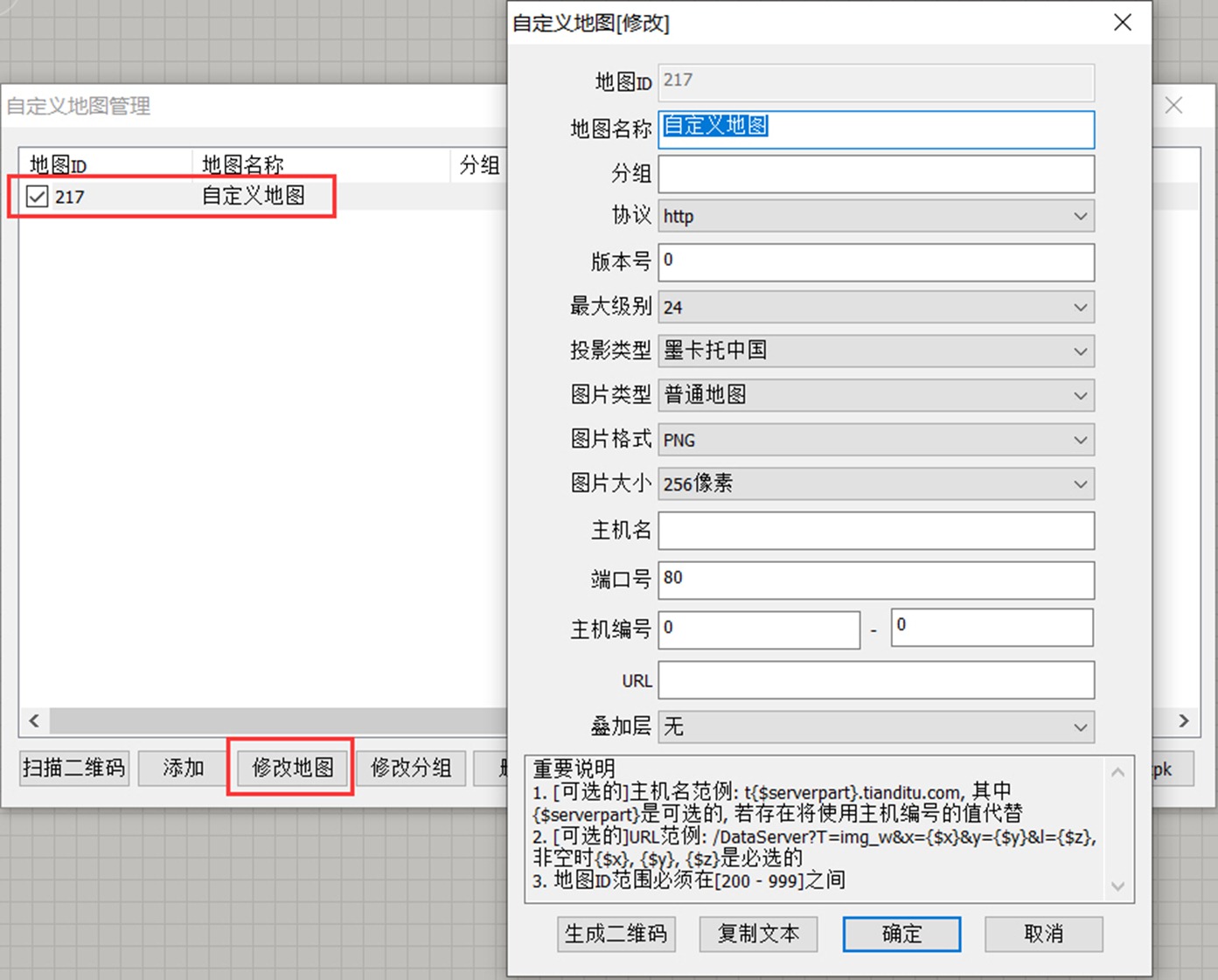

在【自定义地图管理】窗口中,点击【添加】按钮,进入【自定义地图[添加]】窗口。设置各参数,点击【确定】按钮,即可添加。

26

★图层参数设置说明

(1)地图ID:200-1000之间,每个自定义地图分配的一个ID号,不重复即可,这里设为217。

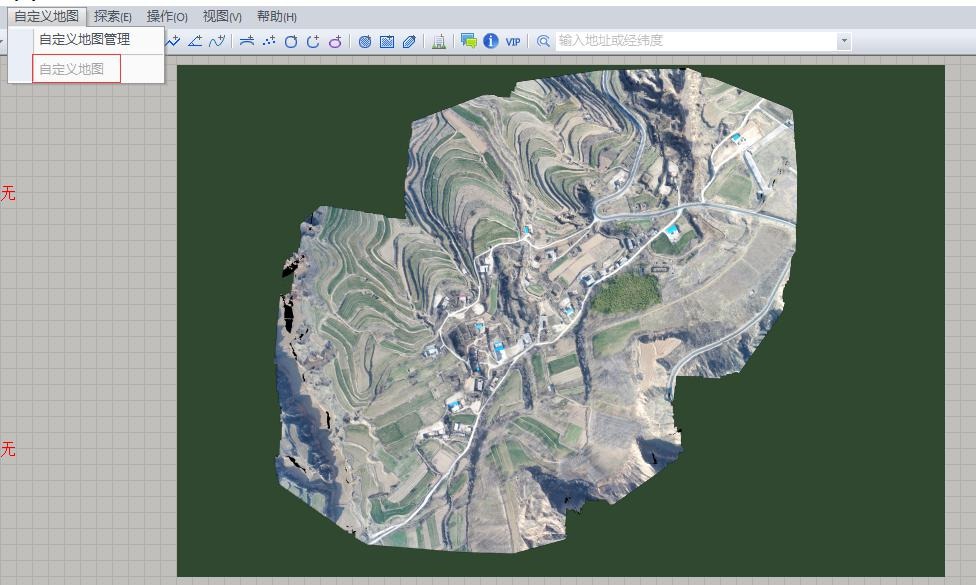

(2)地图名称:显示在自定义地图菜单下的地图名称,如“自定义地图”。

(3)版本号:下载更新地图时如无需保留旧版本,则默认为0,如需保留,则要先修改版本号。本功能操作保持默认即可。

(4)最大级别:该地图的最高显示级别,用户根据实际需要设置,此处设置的级别应大于导入地图的级别。本文档以24级为例。

(5)投影类型:本操作设置一般设置为墨卡托中国或者墨卡托全球,需要与叠加底图的投影类型一致,叠加时才不会出现错位。

(6)其他参数不作说明,保持默认设置即可。

二、导入方式说明

1、进入【自定义地图管理[217][自定义地图]】窗口

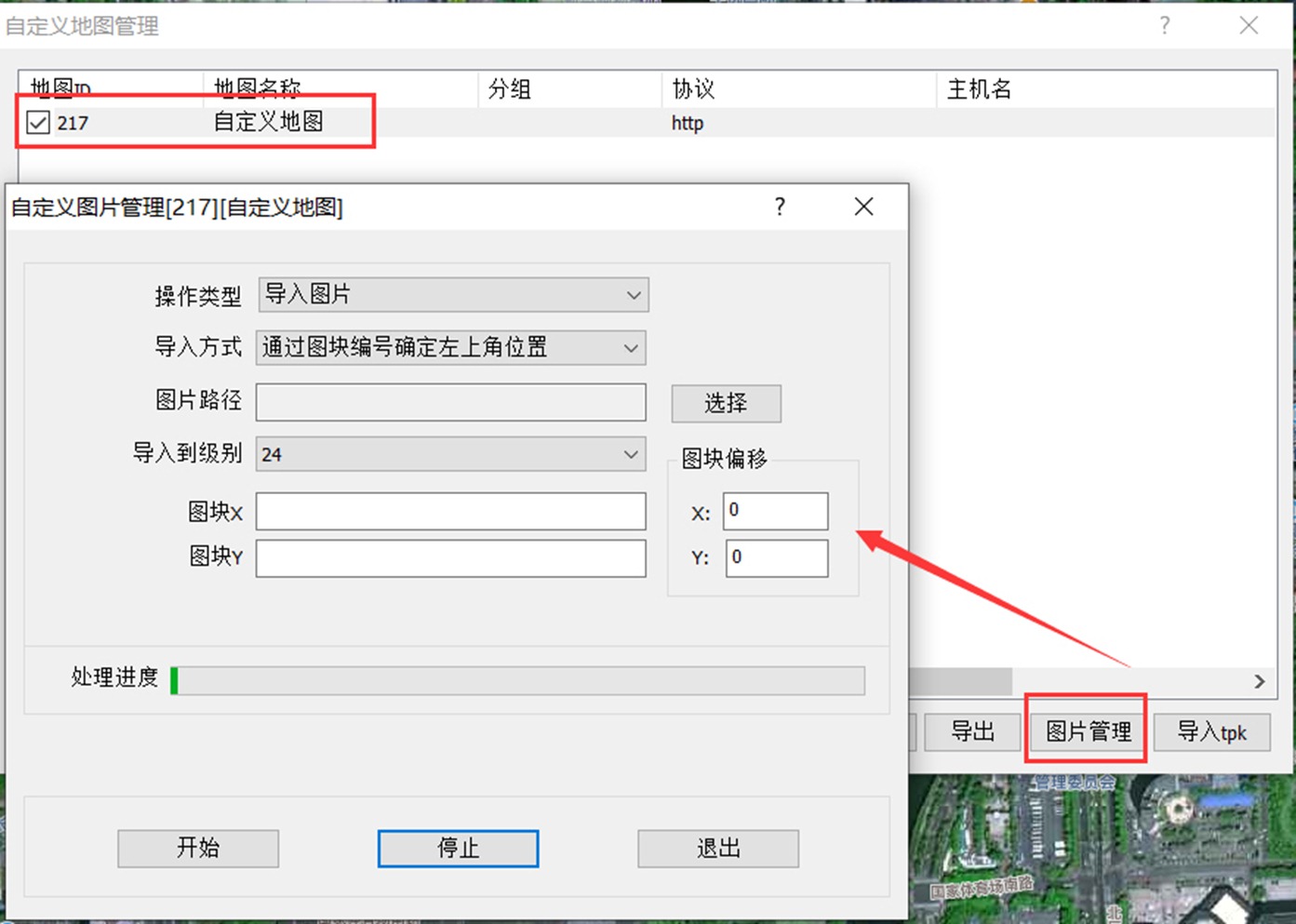

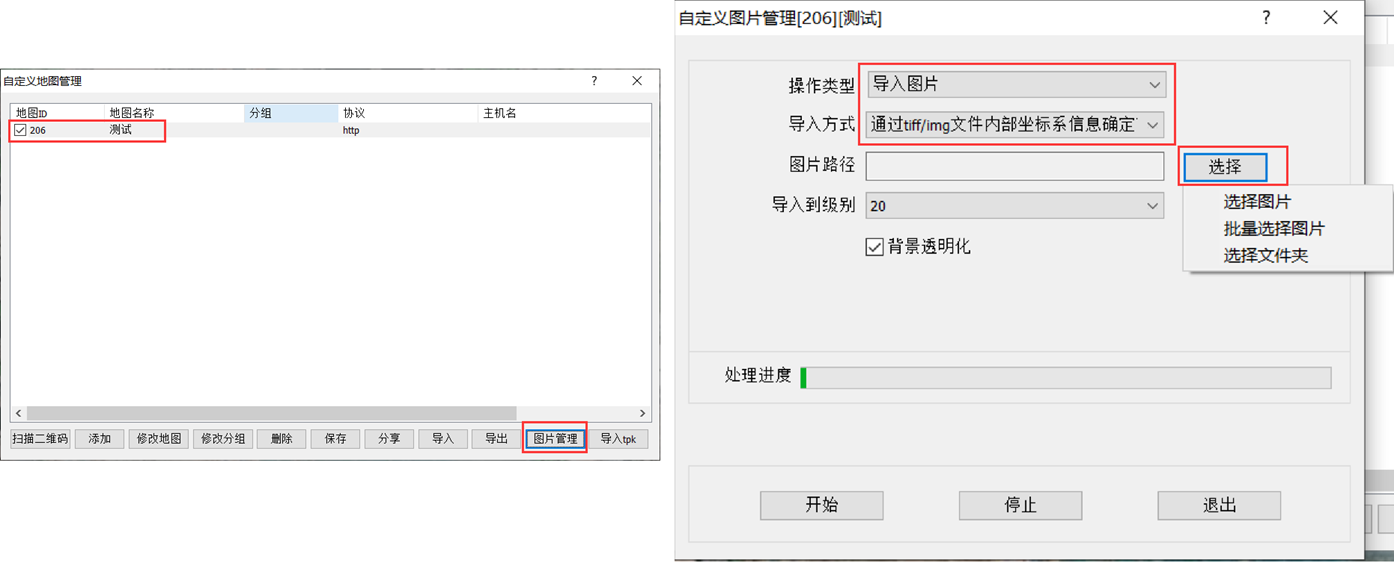

在【自定义地图管理】中,勾选需要导入地图数据的图层([217][自定义地图]),点击【图片管理】按钮,进入【自定义地图管理[217][自定义地图]】窗口。

1

2、导入方式说明

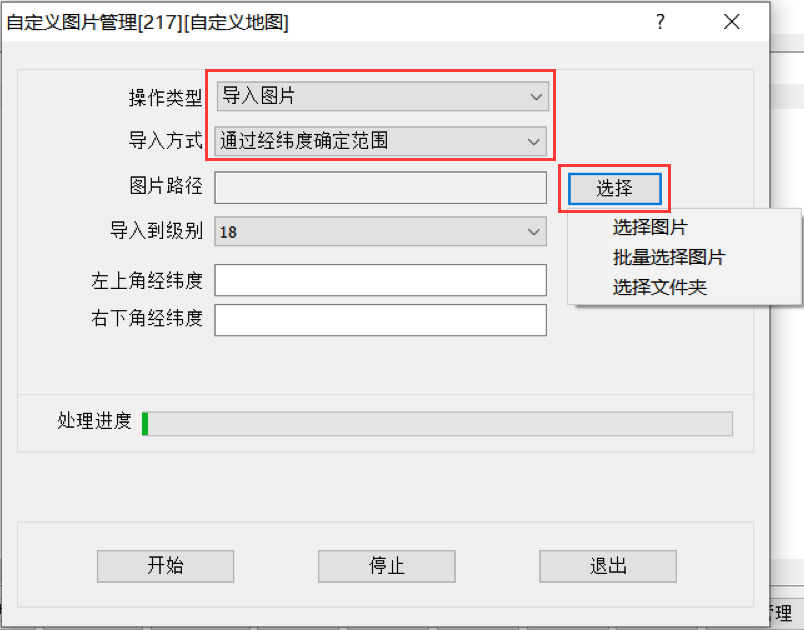

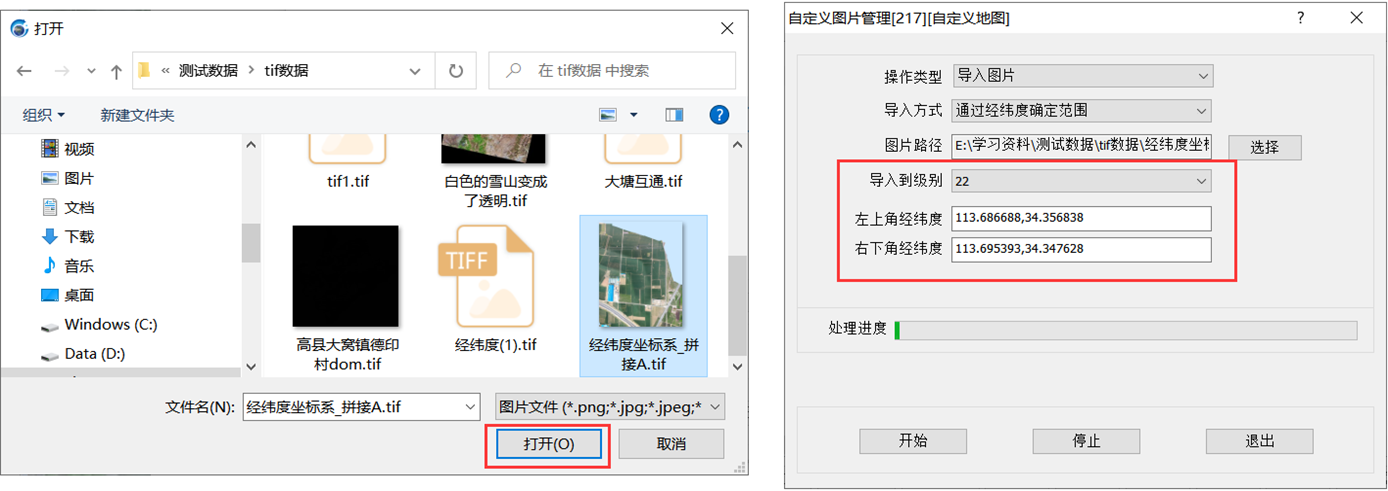

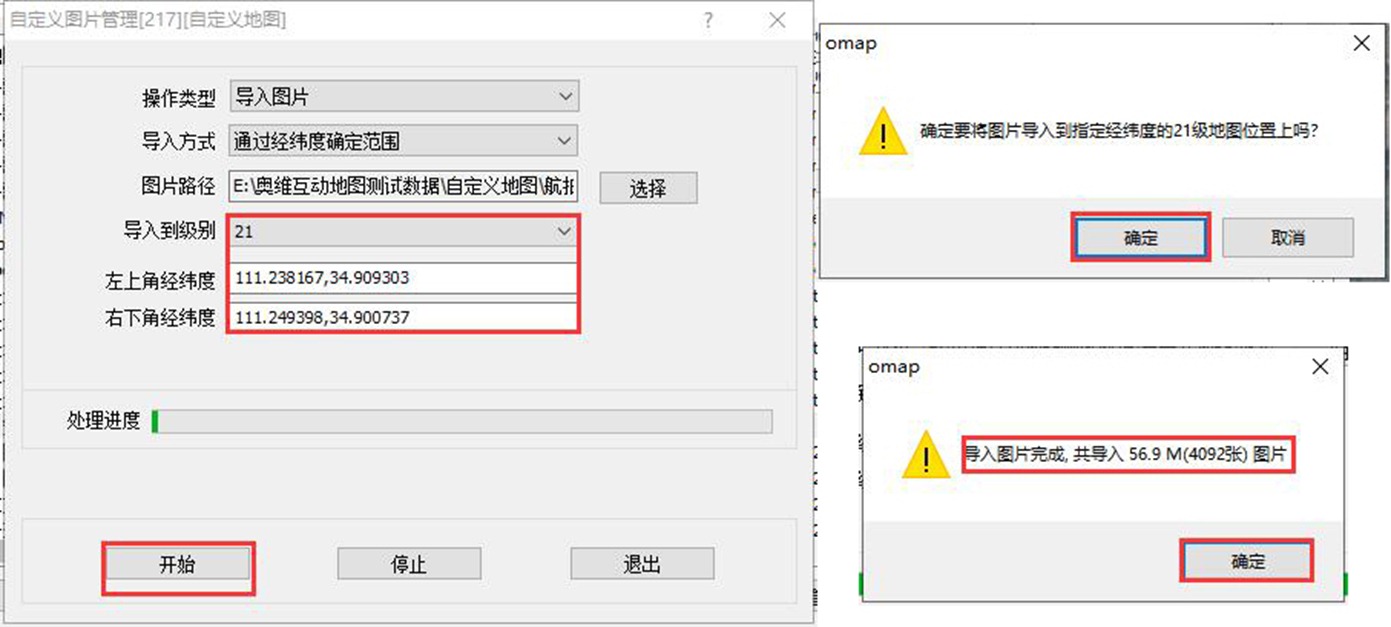

(1)通过经纬度确定范围:已知需要导入的图片含有左上角和右下角经纬度信息,我们可以采用该方式导入。采用该方法导入,可以精准的与实际位置匹配。

1

①导入到级别:即设置导入地图的显示级别,一般默认为上述图层设置的级别,若导入的地图本身有级别,则加载后会自动获取地图的级别。

②左上角经纬度:为导入地图的左上角位置,此处设置是限定地图导入后的左上角位置。

③右上角经纬度:为导入地图的右下角位置,此处设置是限定地图导入后的右下角位置。

④若手动输入左上角、右下角经纬度值,需要输入真实的经纬度,而不是偏移经纬度。

(2)通过关联点确定位置:当不知该图片左上角和右下角经纬度信息,但知道该图片在地图上的位置时,我们可以通过建立图片与地图一一对应的关联关系将图片导入。采用此方式导入图片,至少需要建立三个关联点。

2

(3)通过显示在地图上的标签附件导入:为了解决用户通过标签附件方式加载超大地图出现的系统卡顿、浏览不畅等问题,可以在自定义地图管理里面通过显示在地图上的标签附件导入该附件地图。用户使用标签附件调整好地图之后,再通过此方法导入附件地图,可达到用户想要的效果,并保障浏览、使用顺畅。

3

三、导入地图操作步骤

通过以下三种方式导入自定义地图的详细操作步骤,如下链接。

(1)通过经纬度确定范围导入

(2)通过关联点确定位置导入

(3)通过显示在地图上的标签附件导入

四、设置叠加图层

为了方便使用,我们可以将地图设置成叠加图层,与其他地图叠加显示,但二者投影类型需要保持一致。若需要进行叠加设置的内置图层的投影类型也应为“墨卡托中国”,我们新建图层【自定义地图】的投影类型也应为“墨卡托中国”,否则无法叠加。下面,我们以谷歌卫星混合图为例,将新建图层【自定义地图】设置为其叠加层。

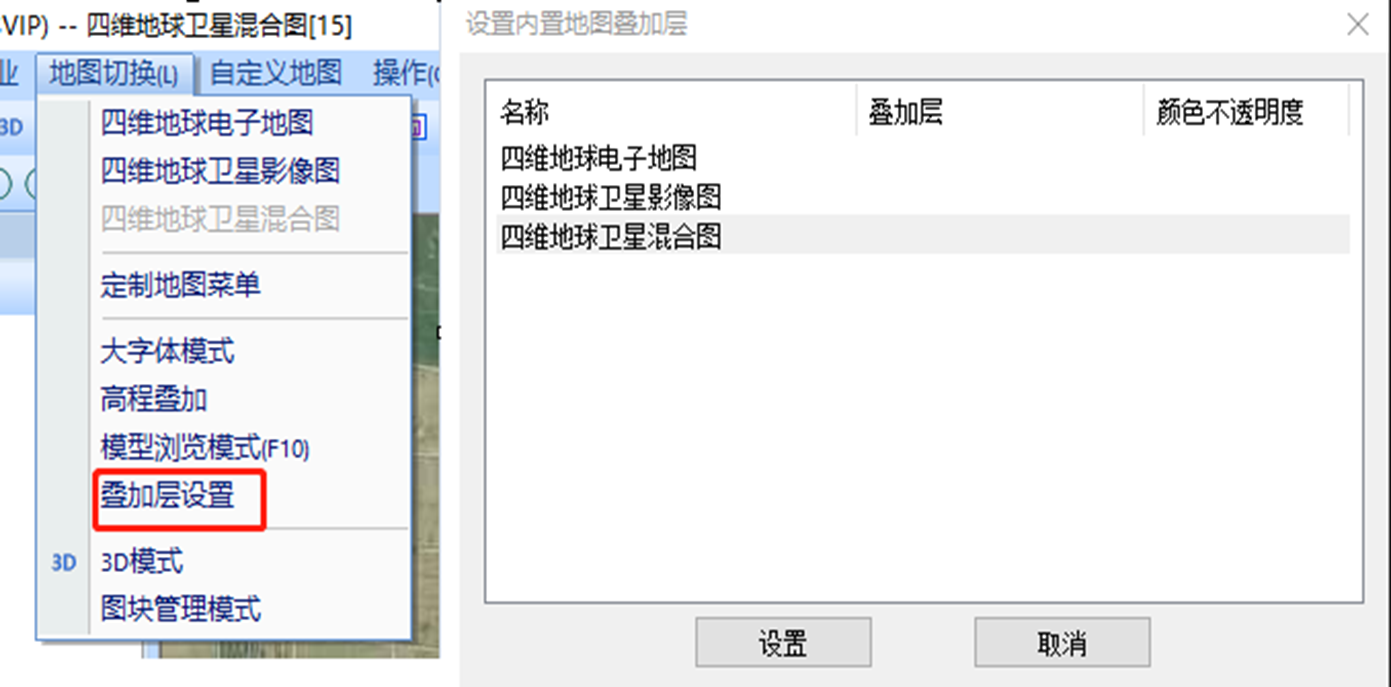

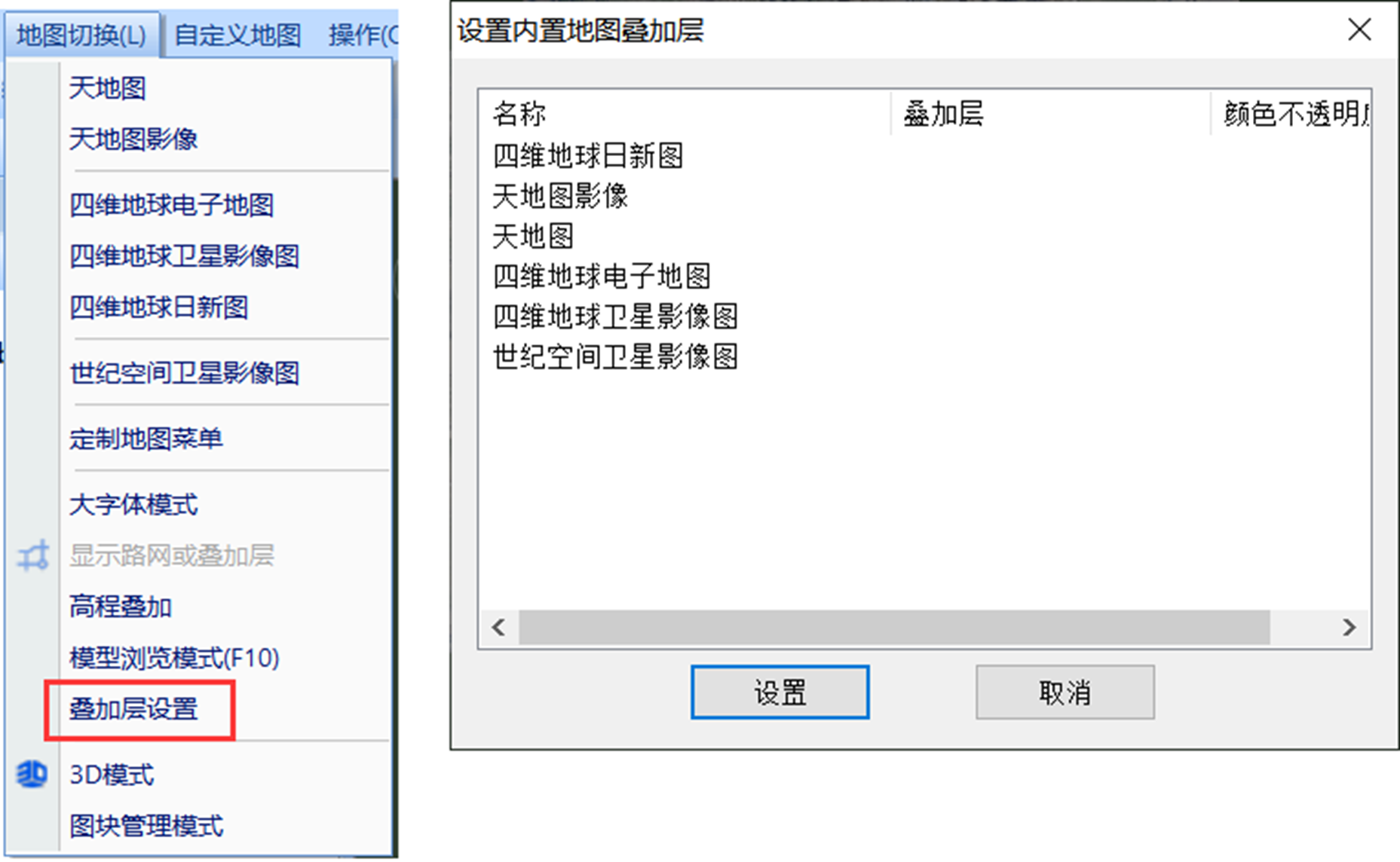

1、点击【地图切换】菜单,点击【叠加层设置】,进入【设置内置地图叠加层】窗口。

30

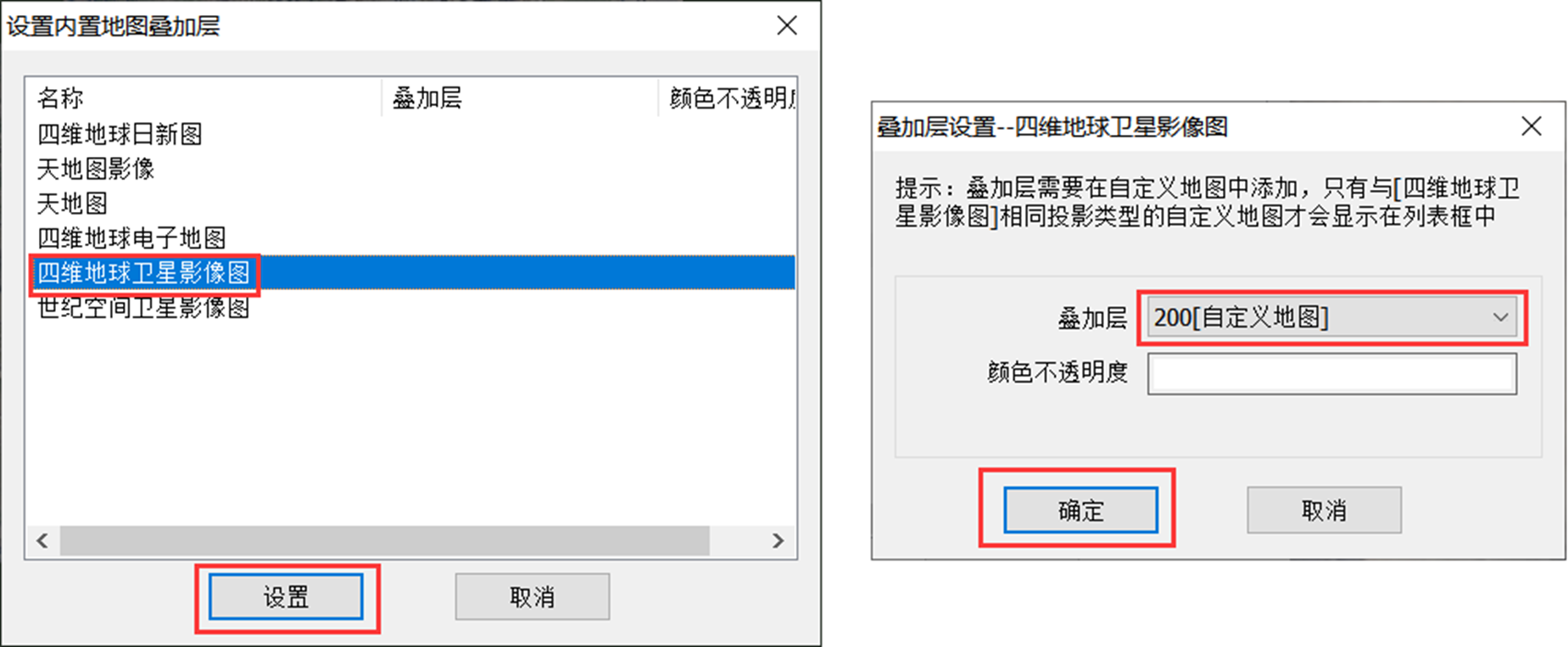

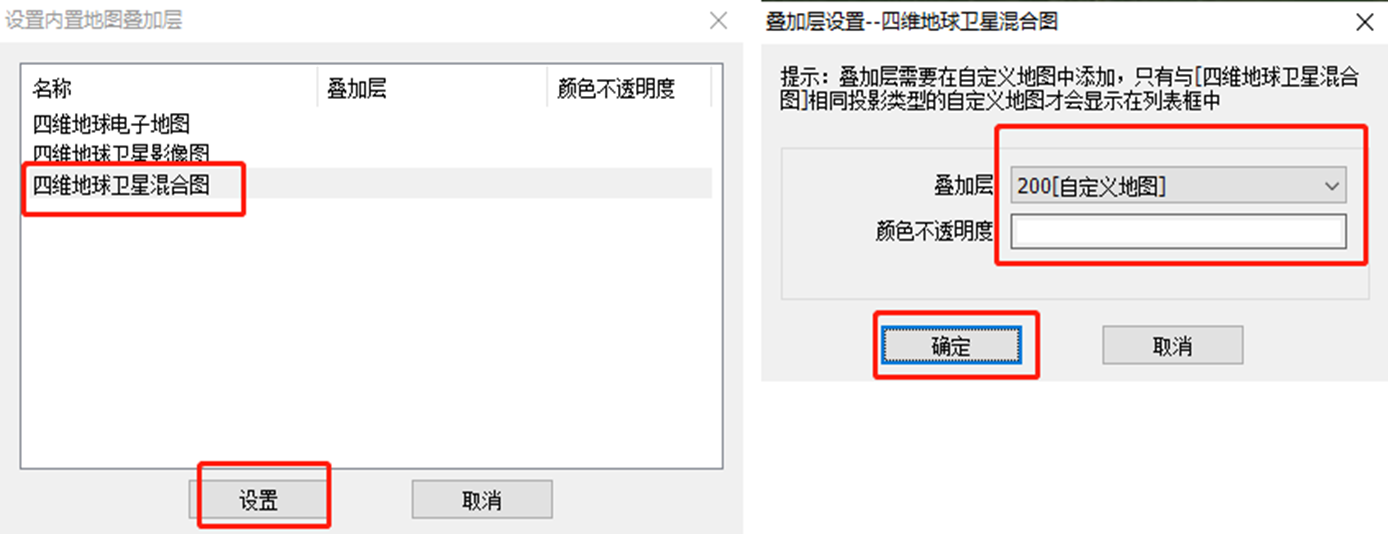

2、选中【Google卫星混合图】,点击【设置】按钮,设置叠加层为200[自定义地图],设置颜色不透明度,点击【确定】按钮。

31

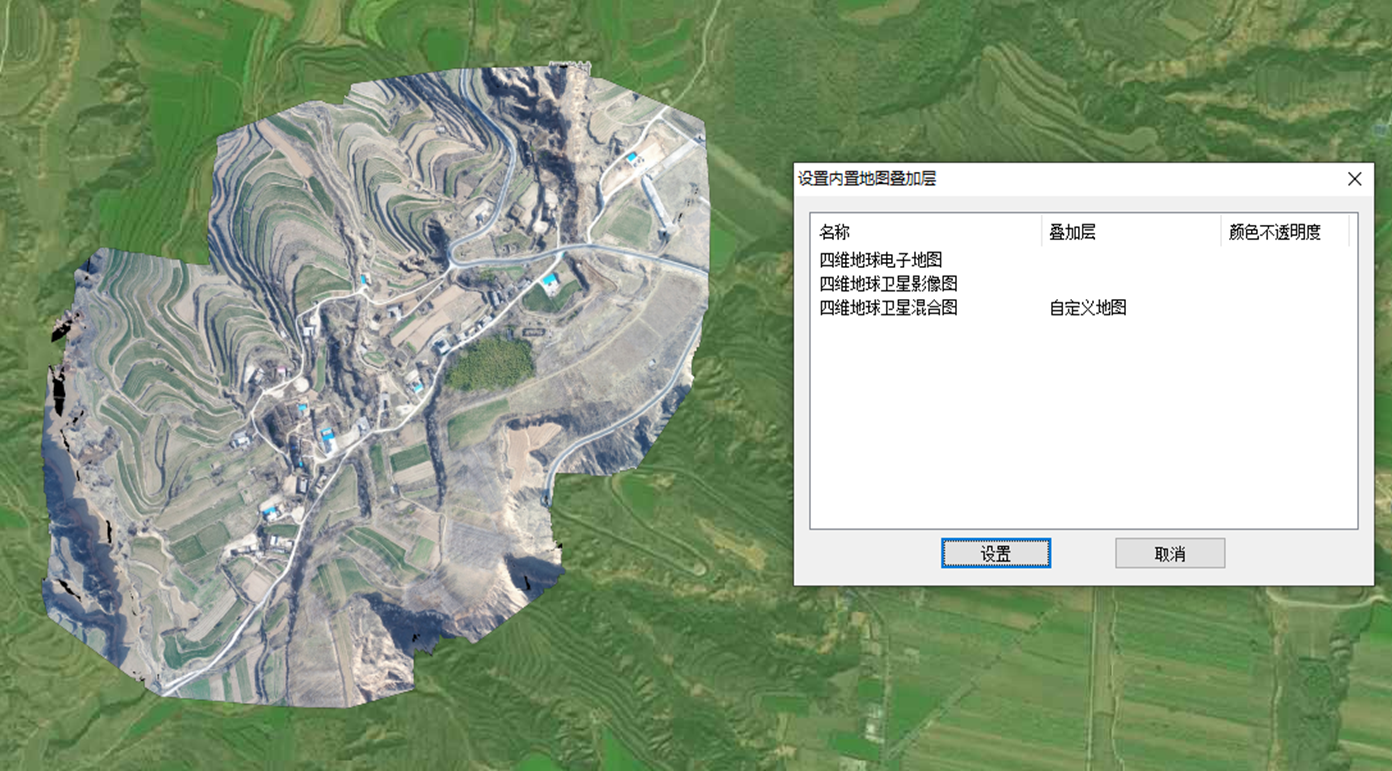

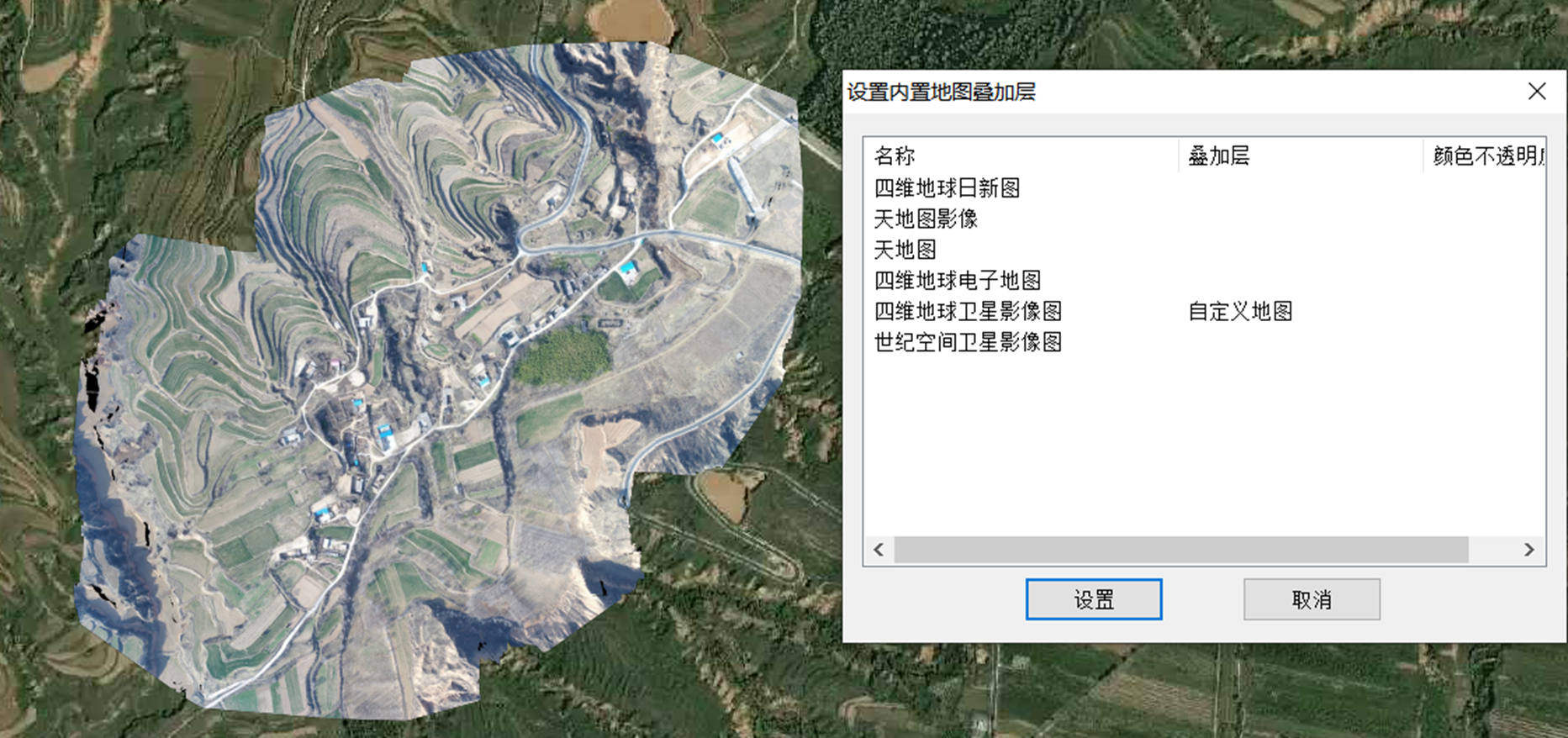

3、在【设置内置地图叠加层】中, Google卫星混合图【叠加层】栏已显示“自定义地图”,同时,在地图窗口中,已显示叠加图层。以后只要浏览Google卫星混合图,都会同时加载显示叠加的图层。

32
