OmapArcMap插件使用说明

OmapArcMap插件,可实现奥维与ArcMap的数据交互,如将ArcMap矢量数据发送到奥维或将奥维对象发送到ArcMap,在ArcMap中加载奥维中的离线地图等。

使用该插件,需要满足如下条件:

奥维PC端:V9.6.5及以上;

奥维账户会员等级:VIP或SVIP,免费用户不支持该功能;

ArcGIS版本:10.2至10.8。

1. 安装、卸载与更新

1.1. 安装

OmapArcMap插件下载地址: https://cdn.ovital.com/pub/OmapAddinsV1.1.4.rar

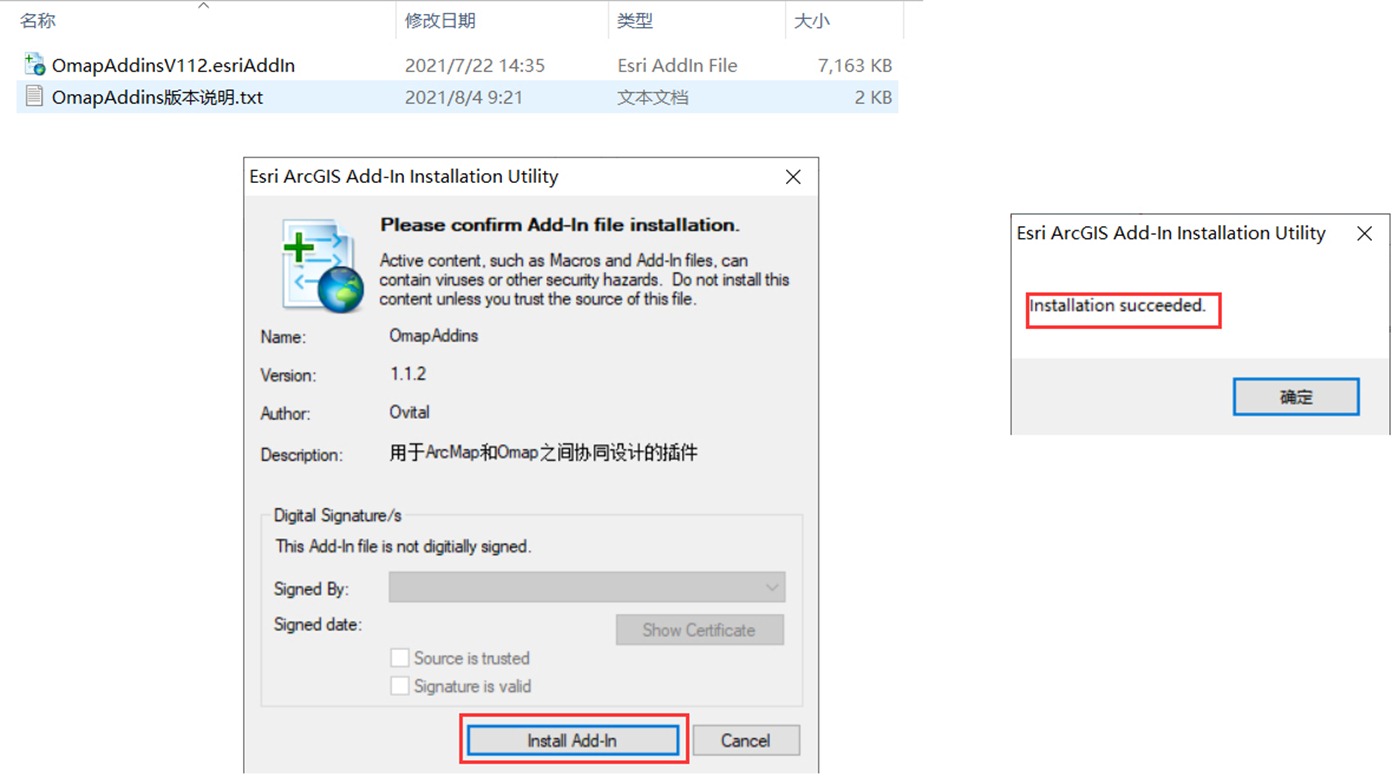

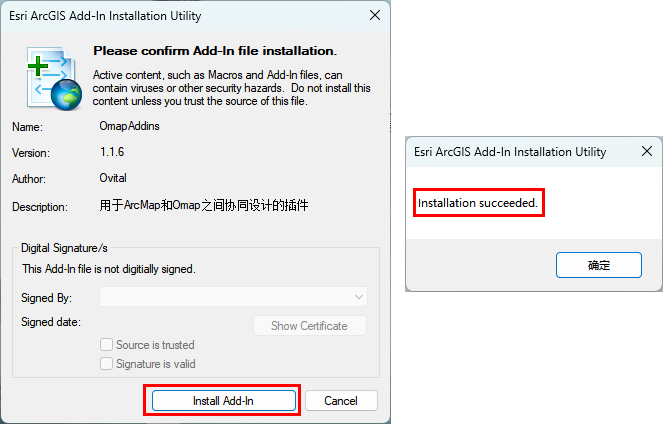

下载后,在未启动ArcMap的状态下,双击插件程序,点击【Inatall Add-In】,执行安装。

18

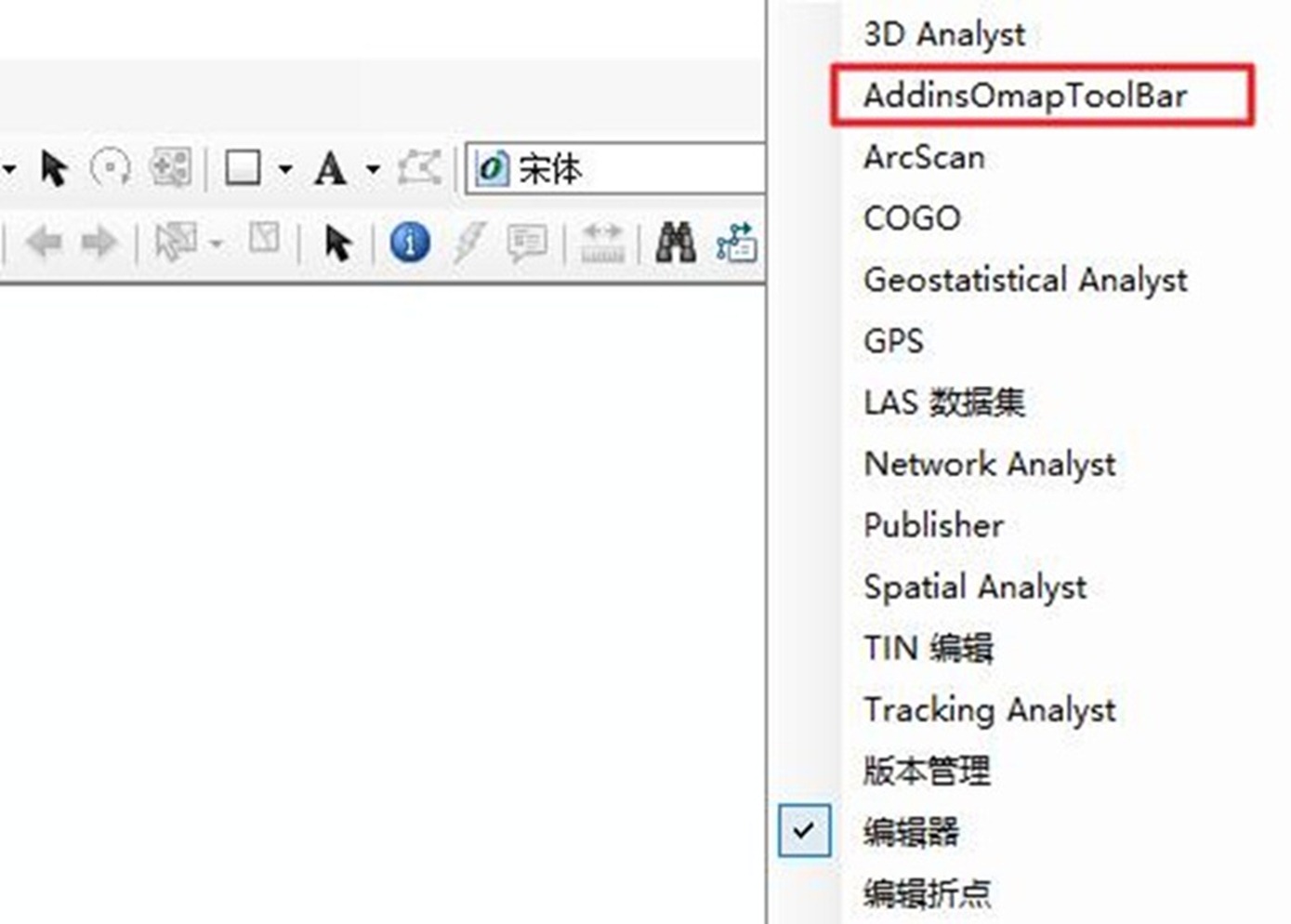

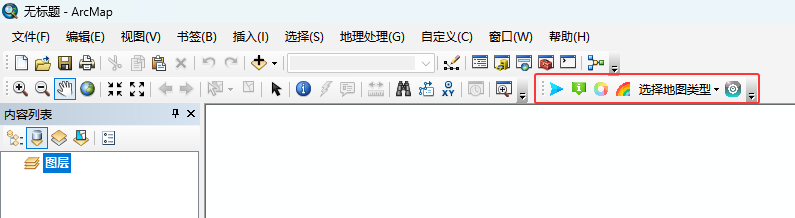

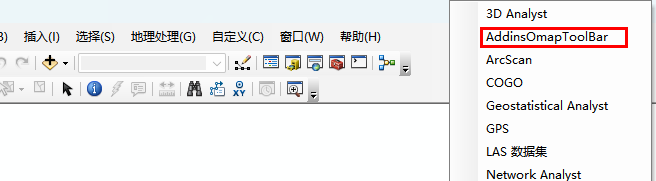

安装完成后,启动ArcMap,将鼠标放至在工具栏中,点击鼠标右键,点击【AddinsOmapToolBar】,即可调出该插件的工具条。

4_thumb

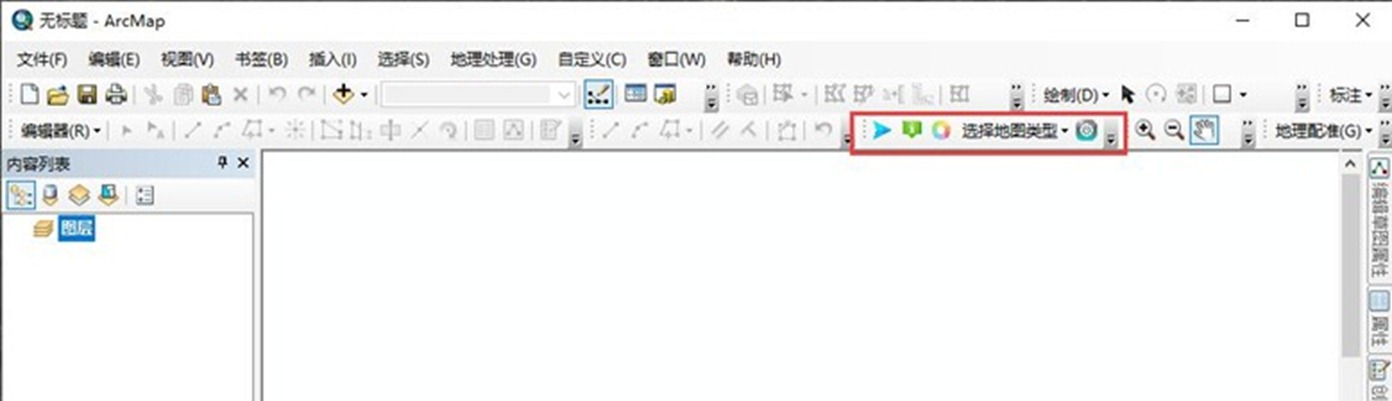

拖动工具条可以吸附到工具栏中。

7_thumb

1.2. 卸载

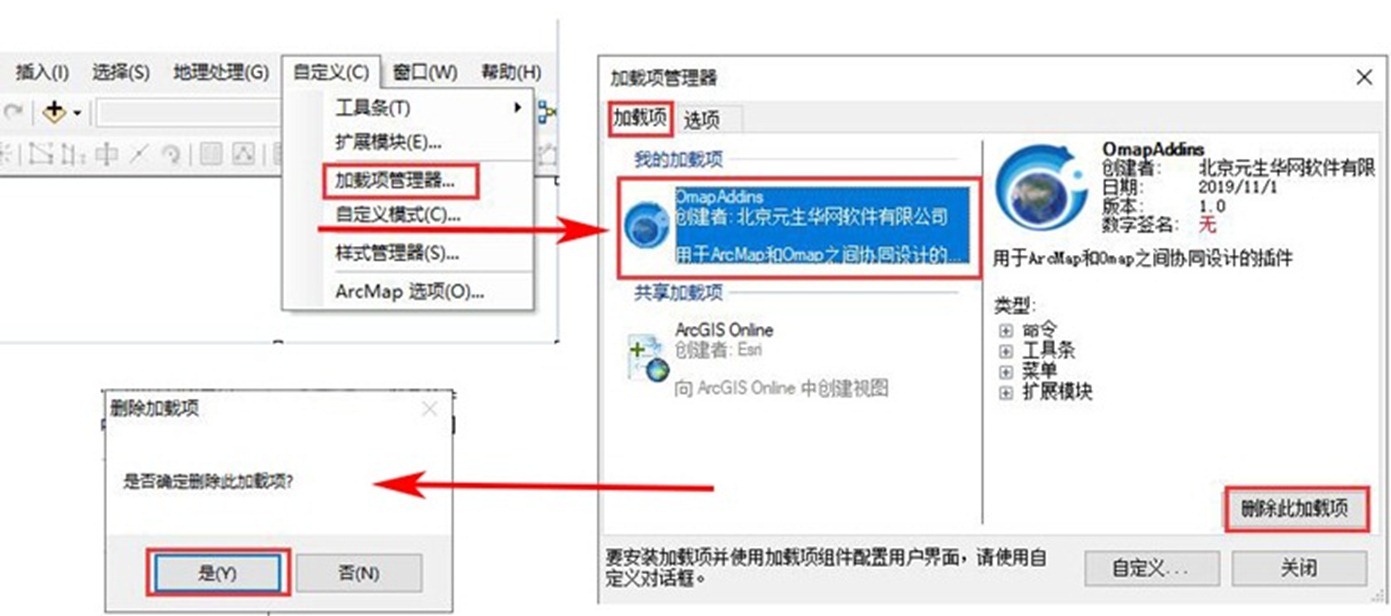

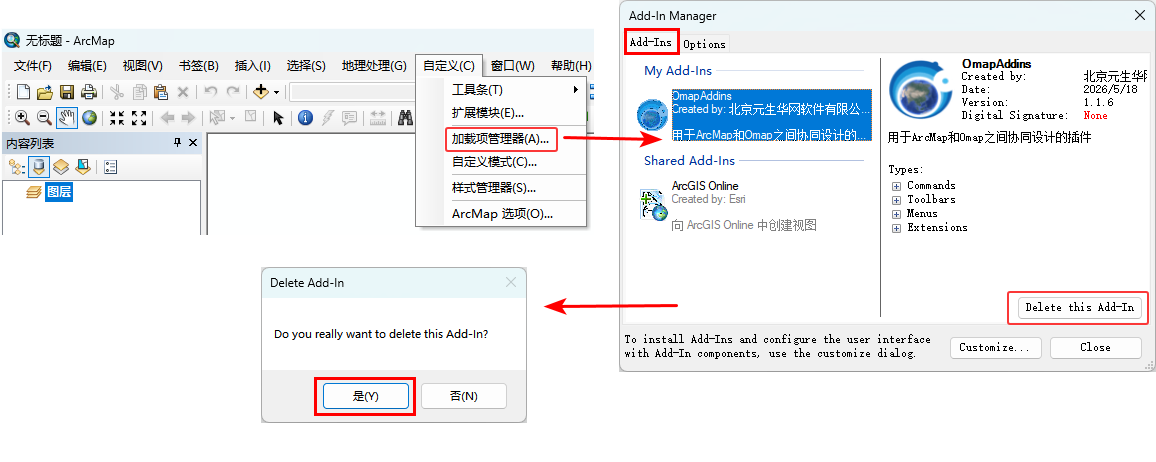

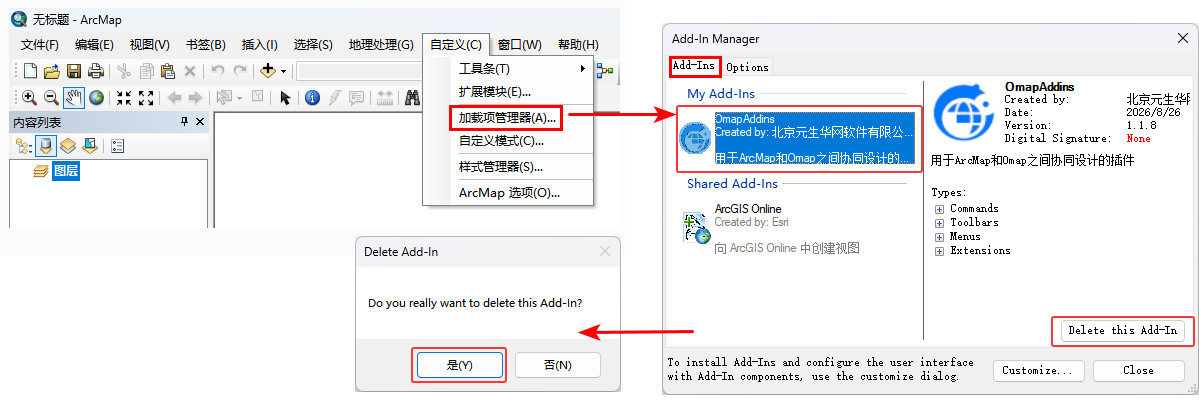

点击菜单栏中的【Customize(自定义)】,点击【Add-in Manager(加载项管理器)】,点击【加载项】,选中【OmapAddins】,点击【Delete this Add-In(删除此加载项)】,点击【确定】;然后关闭ArcMap,重启生效。

11_thumb

1.3. 更新插件

首先,下载新版本插件;

然后,开启ArcMap,卸载旧版本插件,参考本文《1.2.卸载》;

再者,关闭ArcMap,安装新版本插件,参考本文《1.1.安装》。

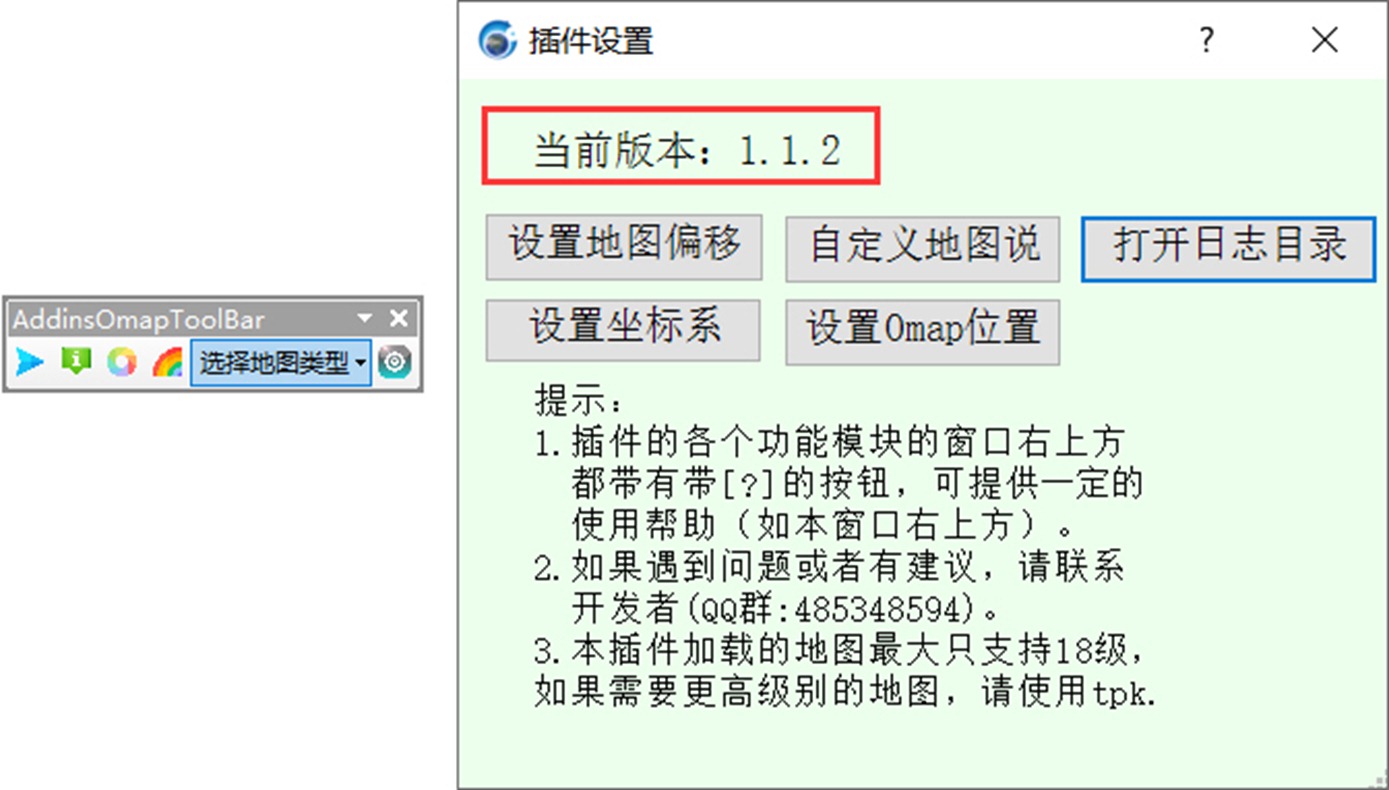

最后,启动ArcMap,调出插件,点击设置按钮,查看版本号是否与安装的一致。

19

2. 功能介绍

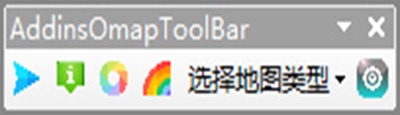

目前,OmapArcMap插件的功能包括:发送要素到奥维、显示要素的Blob字段、添加颜色到属性表中、选择地图类型、设置。

20

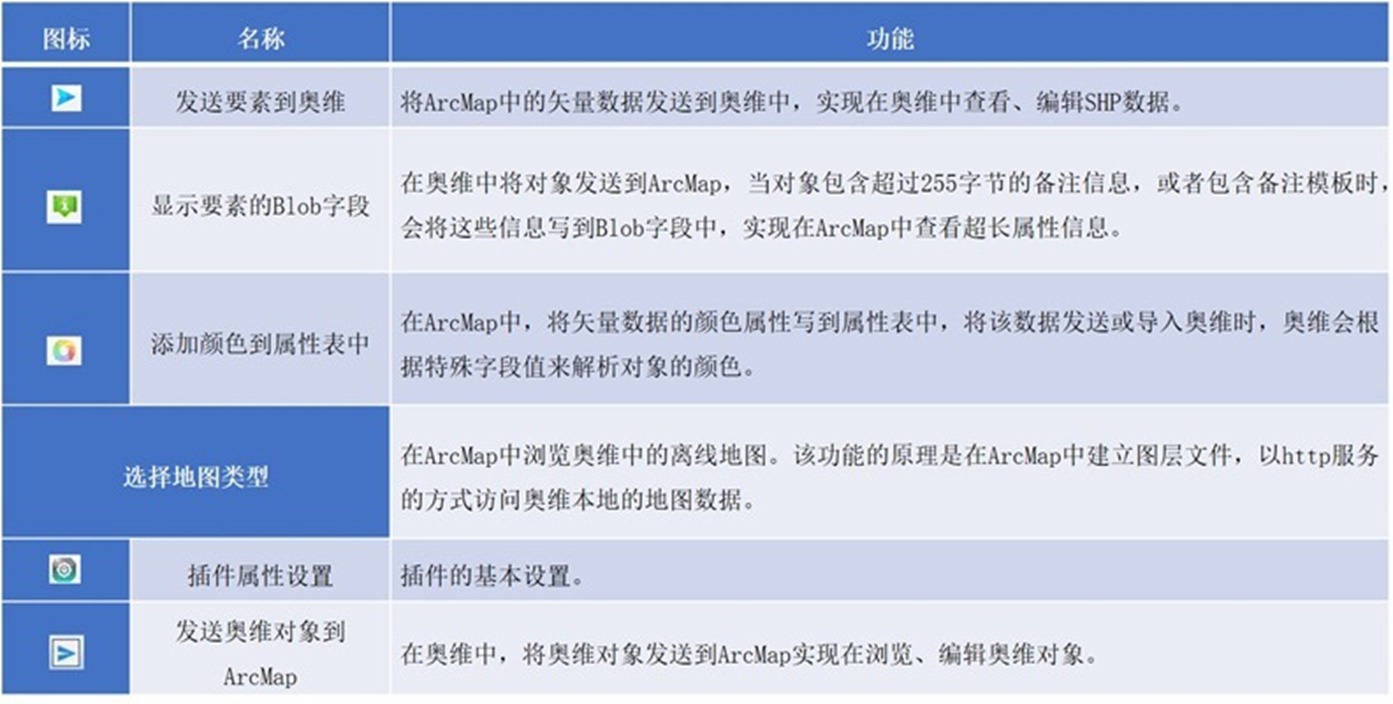

表1 AddinsOmapToolBar工具条主要功能

122

2.1. 发送ArcMap要素到奥维

将ArcMap中的矢量数据发送到奥维中,实现在奥维中查看、编辑ArcGIS矢量数据,可一次性发送多个坐标系一致的图层。

★注意:ArcMap数据框和加载的图层的坐标系必须保持一致,否则无法发送,如下图两张图片所示。

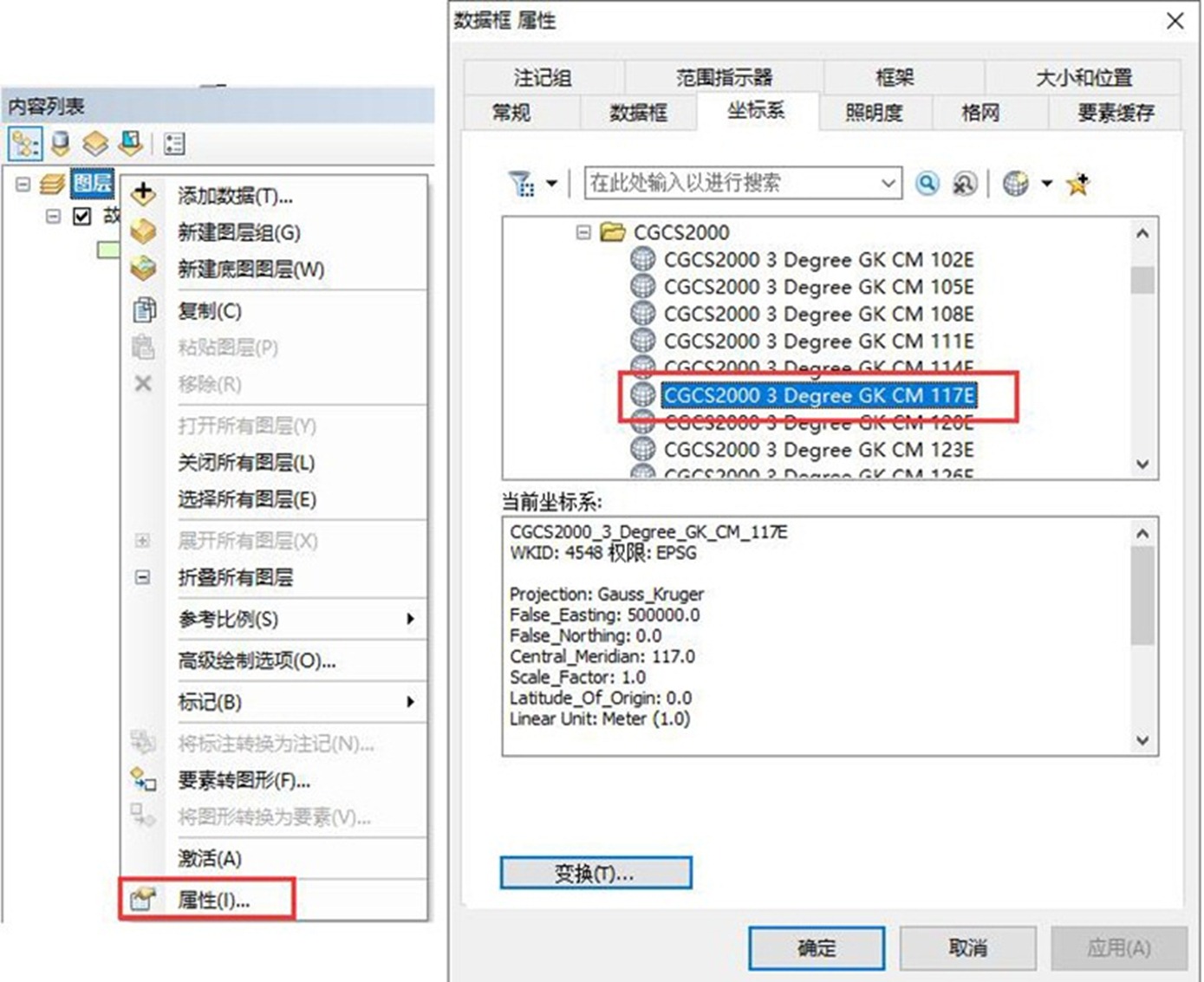

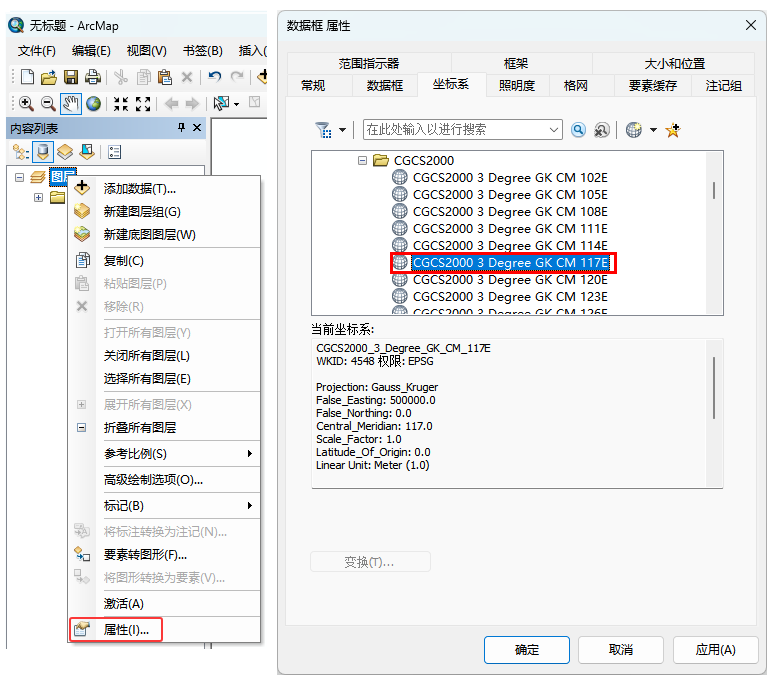

☆数据框坐标系:

55_thumb

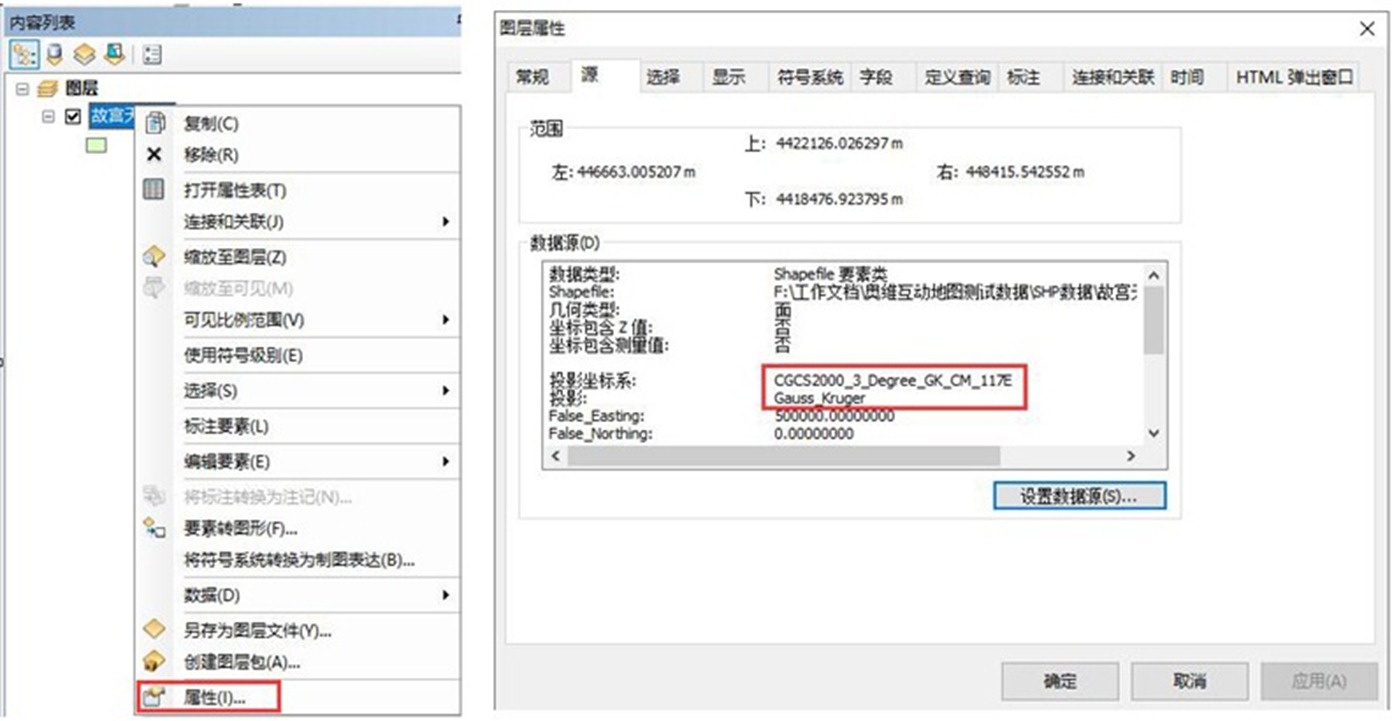

☆图层坐标系:

54_thumb

本操作会先判断当前加载的ArcMap的坐标系和奥维的坐标系是否一致(都是CGCS2000地理坐标或者是相同横轴墨卡托坐标系),有如下三种情况,用户参照相应的步骤执行。

情况一:ArcMap矢量数据的坐标系与奥维系统坐标系完全一致,则无需设置坐标系,可直接发送。

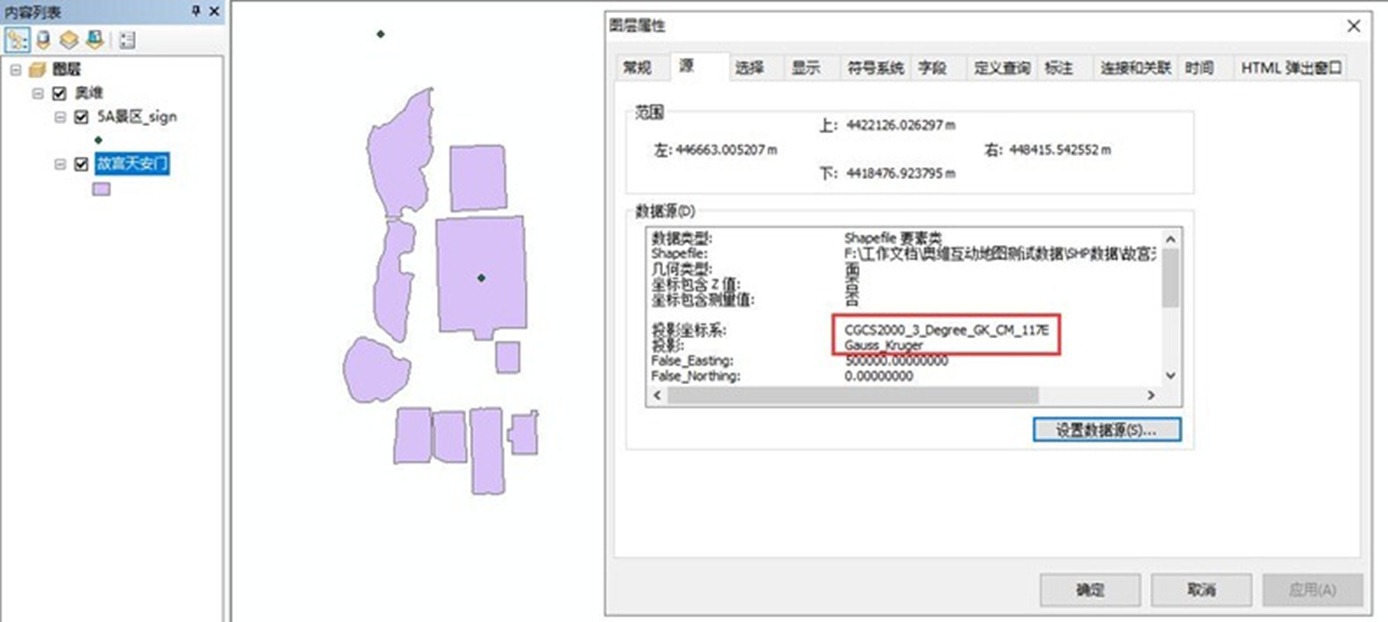

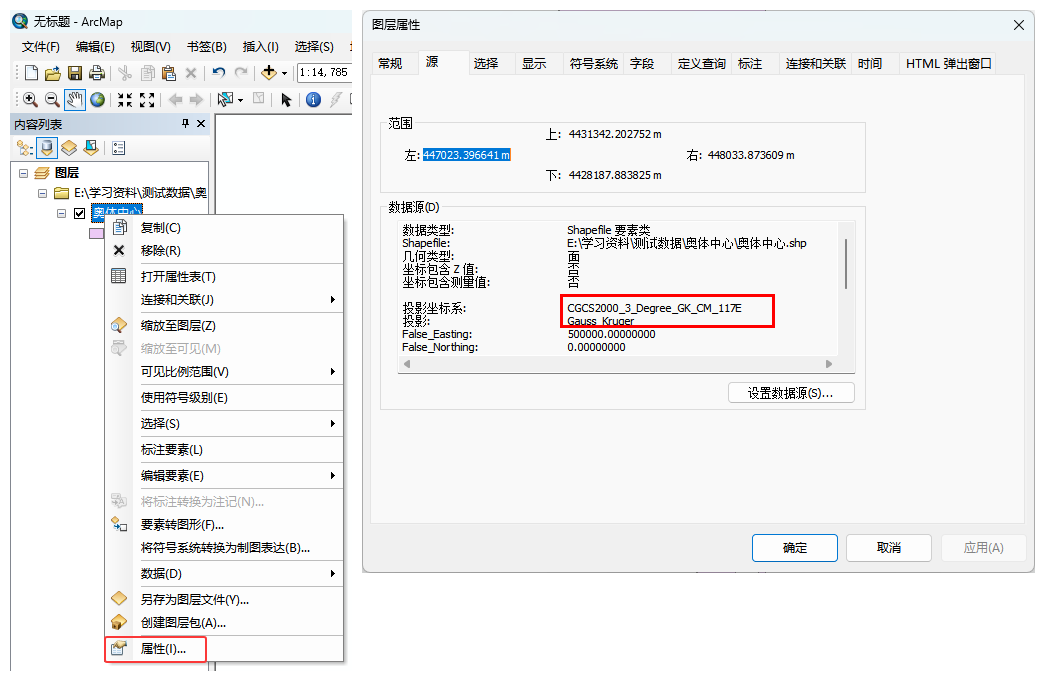

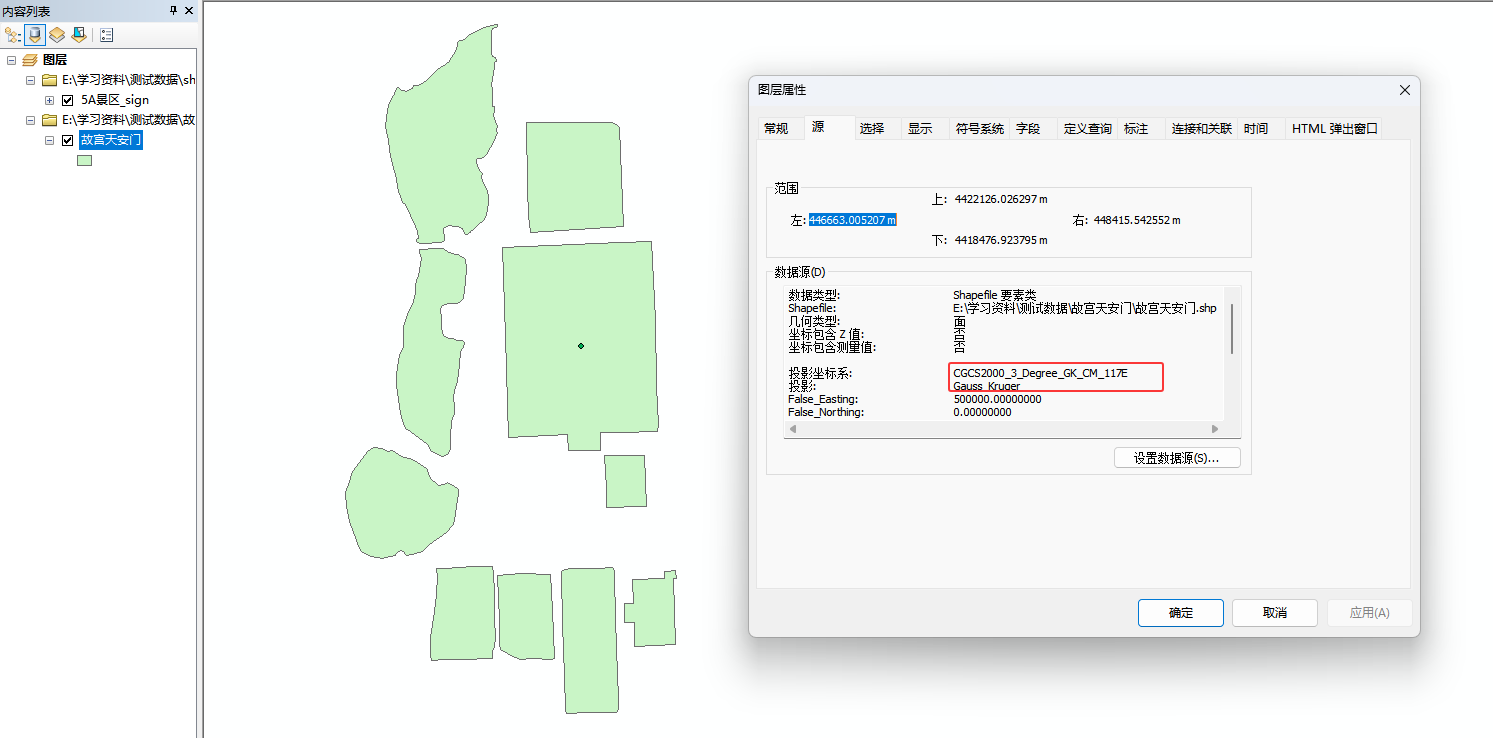

如下图所示,示例数据的坐标系参数为CGCS2000_3_Degree_GK_CM_117E。

15_thumb

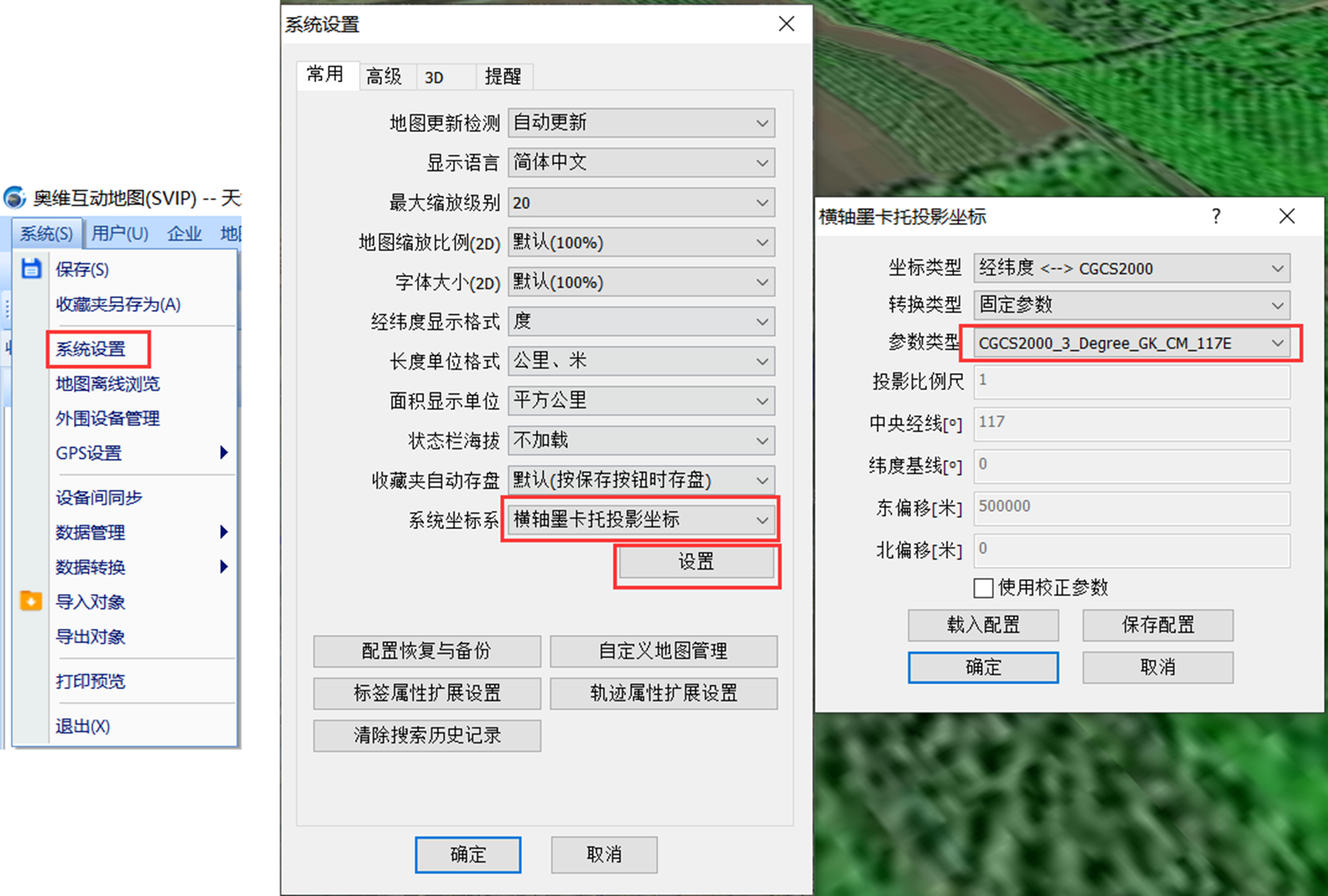

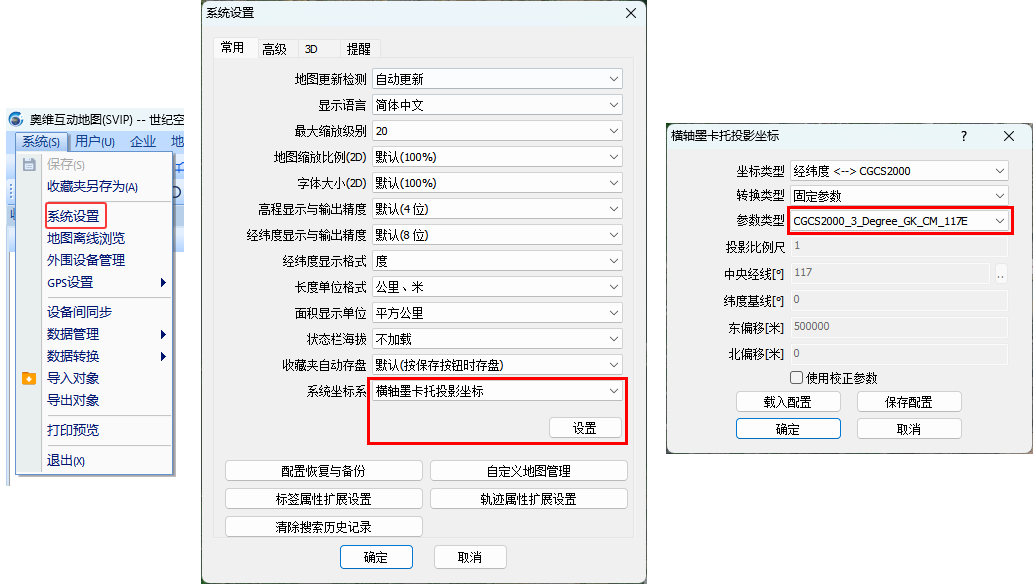

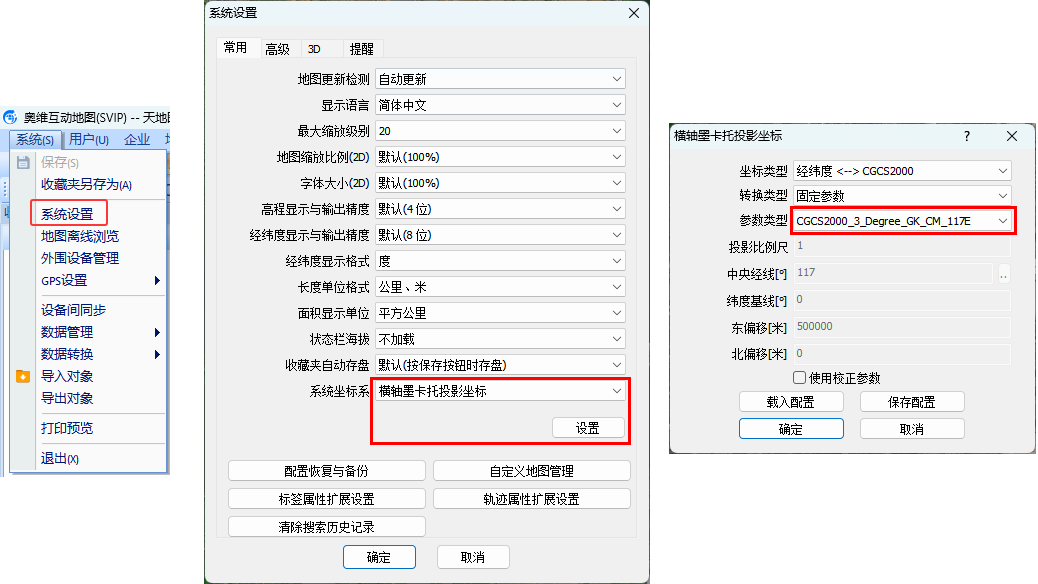

奥维系统坐标系参数也为CGCS2000_3_Degree_GK_CM_117E。

图片1副本

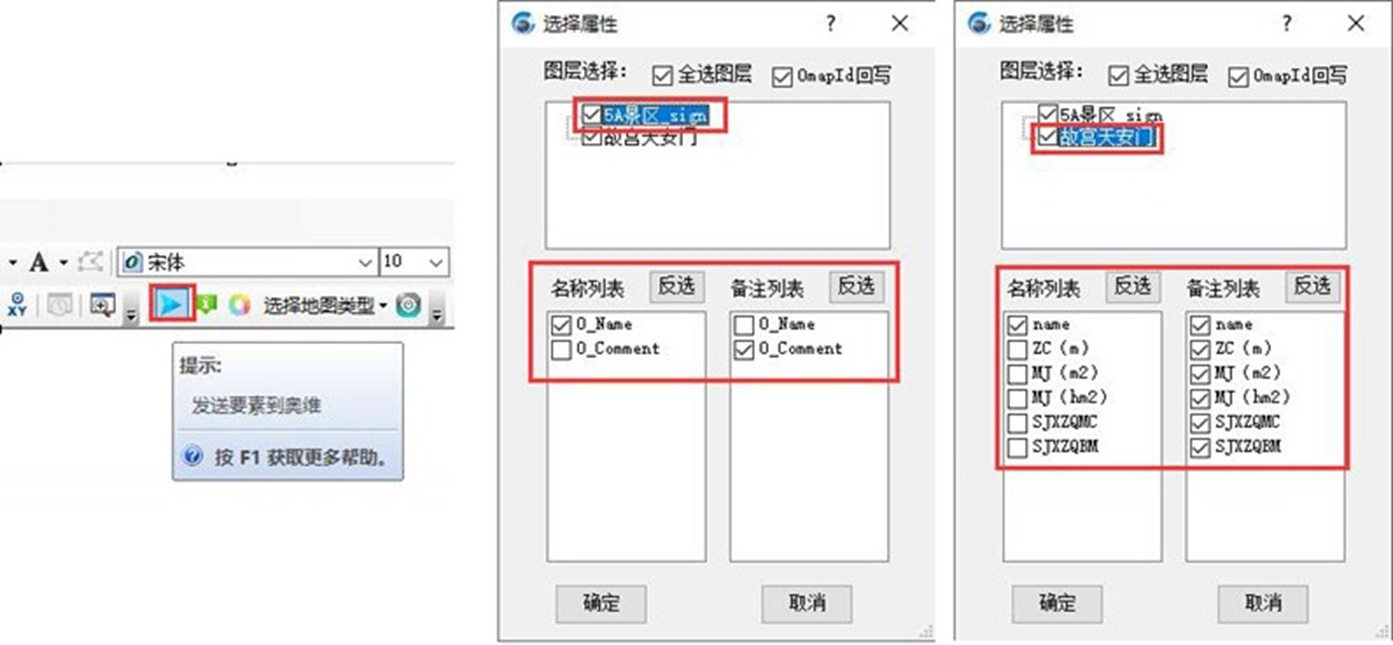

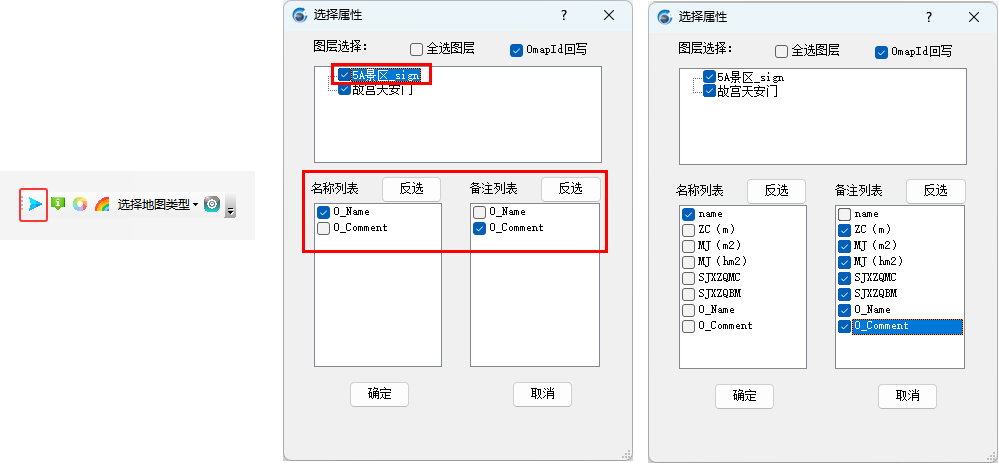

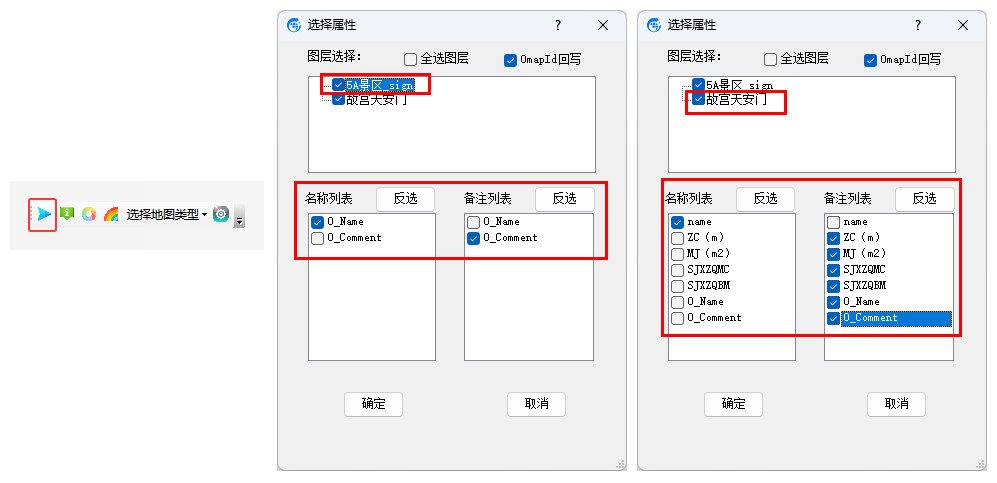

在ArcMap中,点击[AddinsOmapToolBar]工具条中的wps16_thumb按钮,进入[选择属性]界面,设置需要发送的图层及其属性字段。

93_thumb

全选图层:勾选,可选择ArcMap中加载的所有图层;如果仅需要将部分图层发送到奥维中,那么不用勾选【全选图层】。

OmapId回写:勾选,可以将奥维与ArcMap的对象进行绑定,当再次发送该图层时,系统自动将奥维中已存在在对象覆盖;如果不勾选,可以提高传输速度,但系统不会记录奥维对象的id,则不会覆盖奥维中原有的,而是重复添加。

若存在多个图层,点击某个图层,可设置该图层的名称和备注,即将哪些字段作为奥维对象的名称导入,哪些字段作为奥维对象的备注导入。

名称列表:发送到奥维后,哪个字段作为奥维对象的名称。

备注列表:发送到奥维后,哪些字段作为奥维对象的备注。

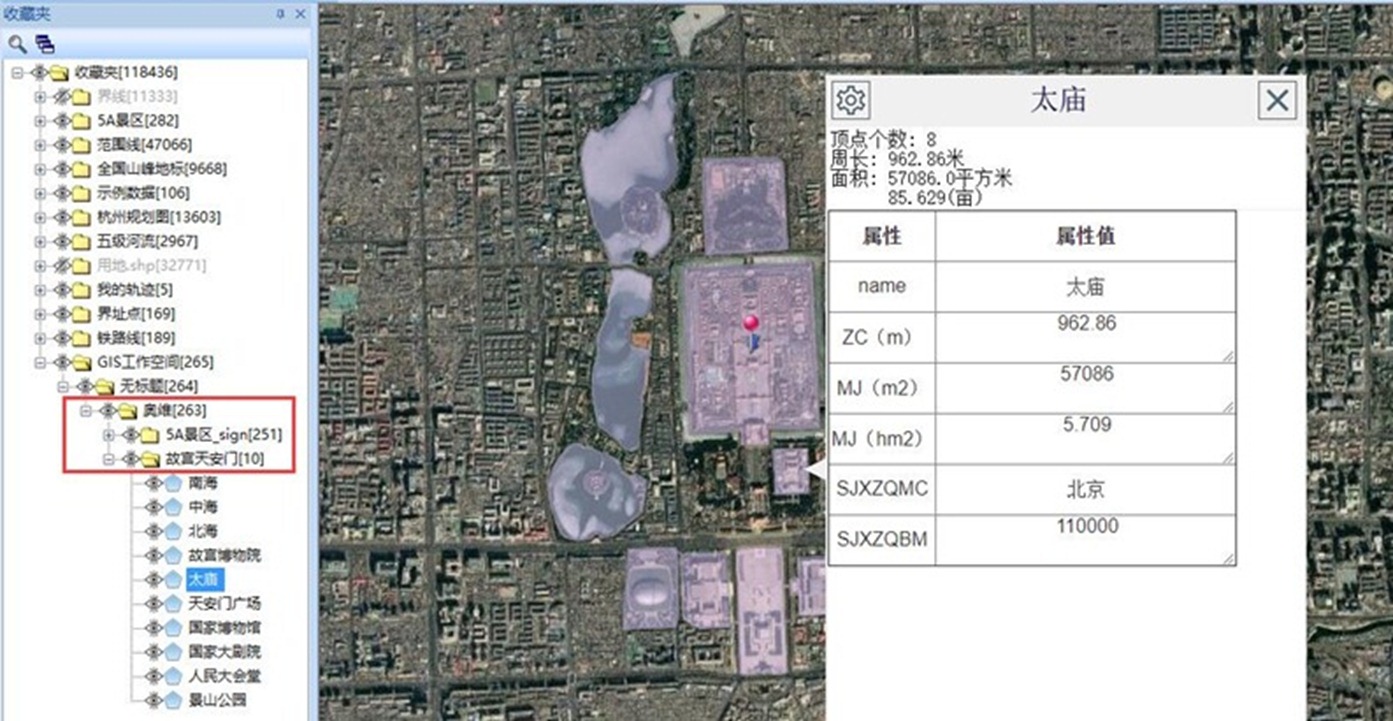

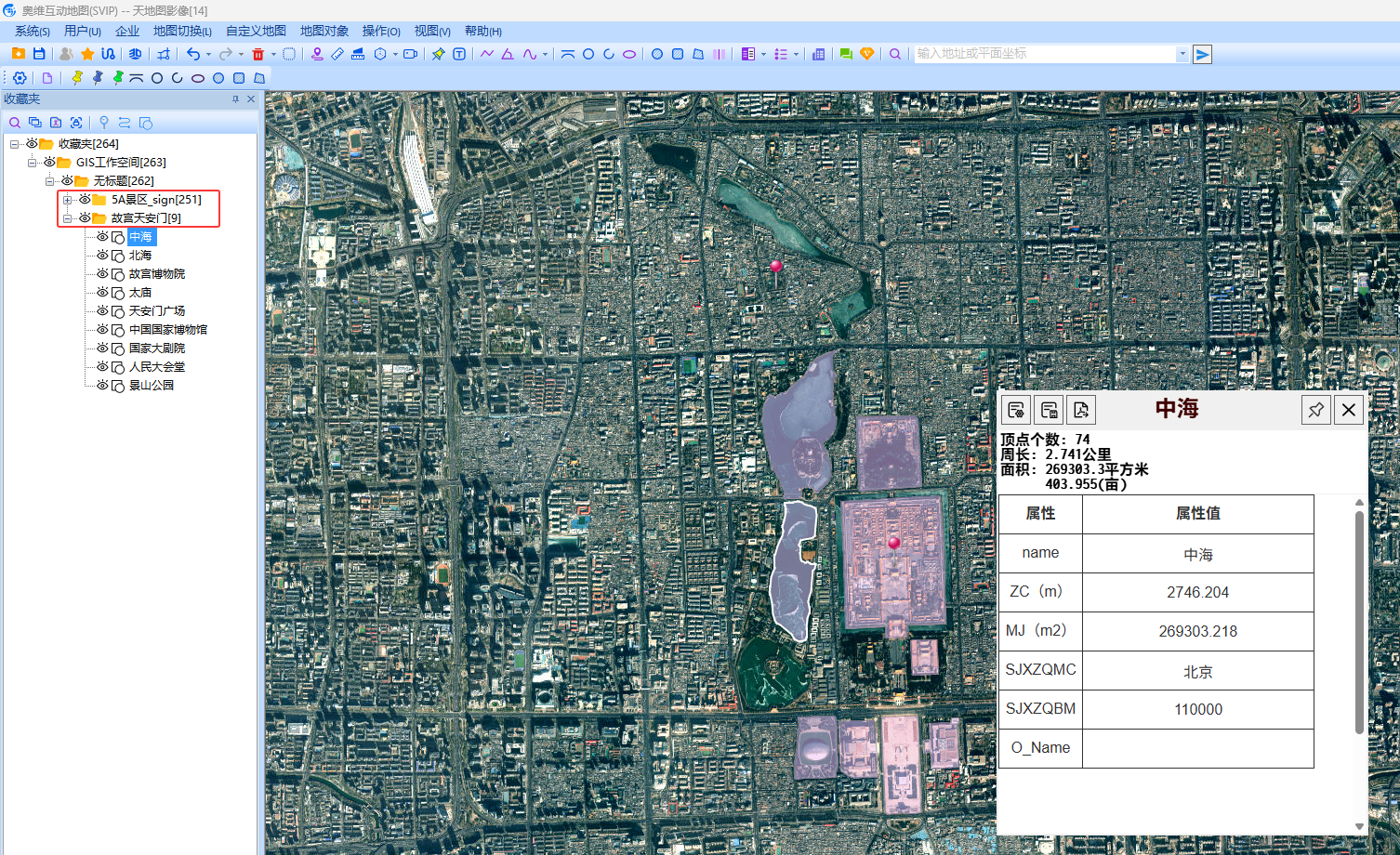

设置完成后,点击【确定】,即可执行发送。发送完成后,会自动保存到奥维的收藏夹中,并显示在地图上。

31_thumb

情况二:ArcMap矢量数据的坐标系与奥维系统坐标系不一致,则弹出坐标系设置窗口。

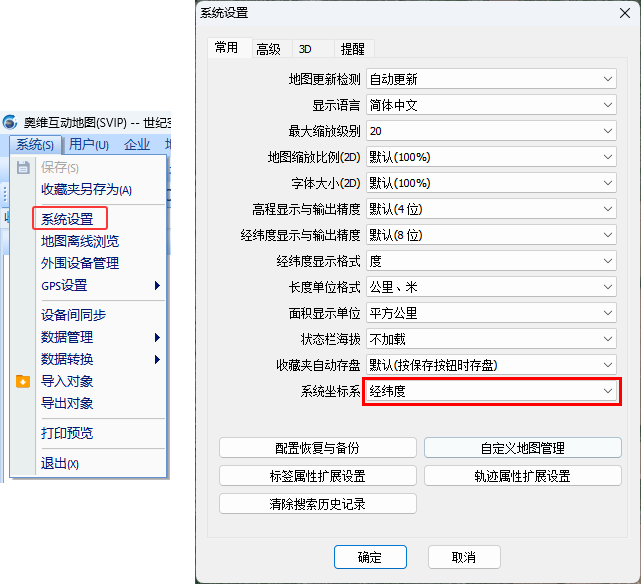

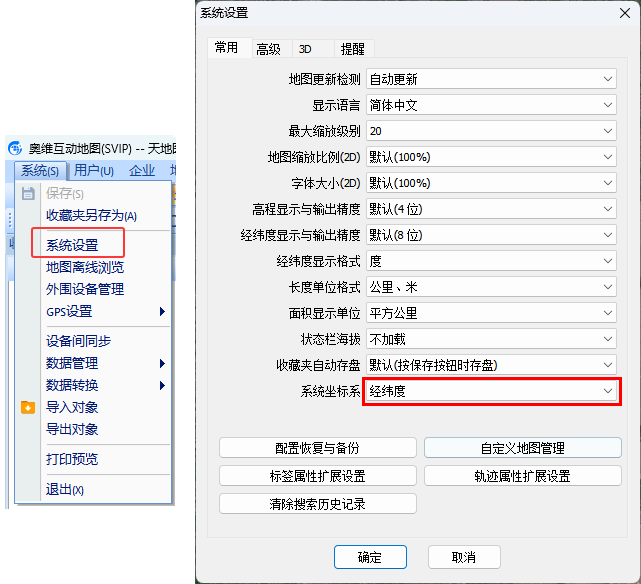

假设奥维系统坐标系为经纬度,ArcMap的坐标系为CGCS2000投影坐标,如下图所示。

2

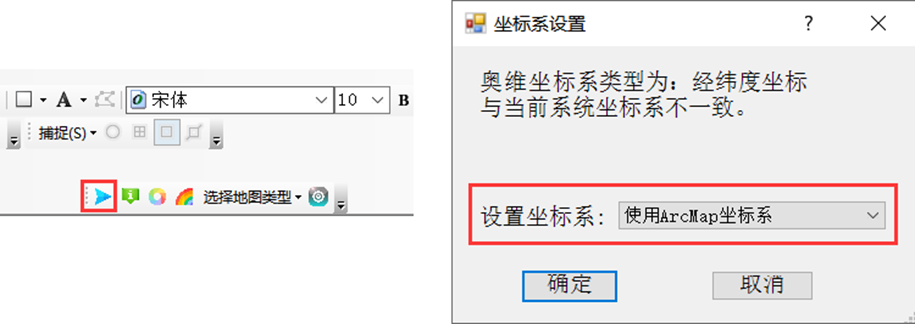

点击[AddinsOmapToolBar]工具条中的wps20_thumb按钮,会弹出[坐标系设置]界面,设置坐标系(仅能选择【使用ArcMap坐标系】)。

使用ArcMap坐标系:将奥维的坐标系设置成和ArcMap的一致。

3

设置完成后,点击【确定】,设置需要发送的图层(参考情况一的相关说明),发送即可。

情况三:ArcMap矢量数据和奥维系统坐标系均为横轴墨卡托坐标系,但坐标类型不一致。

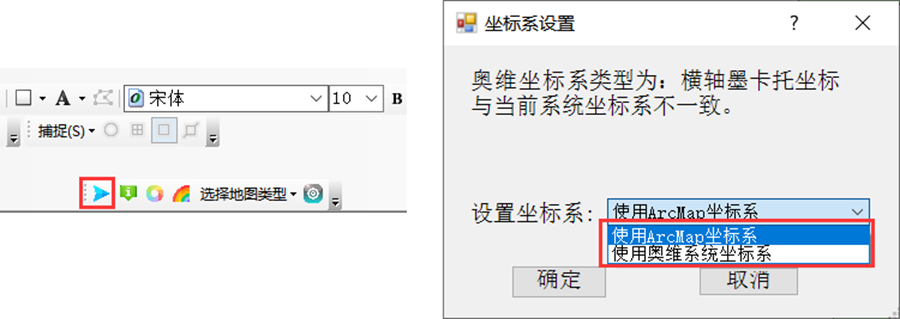

假设ArcMap的坐标系为CGCS2000投影坐标,奥维系统坐标系为西安80,在ArcMap中将数据发送到奥维时,会弹出[坐标系设置]窗口,如下图所示。

4

★使用ArcMap坐标系:将奥维系统坐标系设置成和ArcMap的坐标系一致,以ArcMap矢量数据的坐标系为准。

★使用奥维系统坐标系:发送数据,采用奥维中当前设置的坐标系,以奥维的系统坐标系为准。如果奥维使用了参数校正,并且用户认定奥维的系统坐标系是准确的,则选择此项。

设置好坐标系后,点击【确定】,设置需要发送的图层(参考情况一的相关说明),发送数据即可。

2.2. 添加颜色属性

在ArcMap中,图层的颜色属性和矢量数据是分开存储的。在保存成SHP文件后,颜色属性也将丢失。

[AddinsOmapToolBar]工具条中的【添加颜色属性】这个功能是将设置好的颜色属性写入到属性表中,将数据发送到奥维或者将SHP文件导入到奥维时,系统会根据特殊字段值来解析对象的颜色。

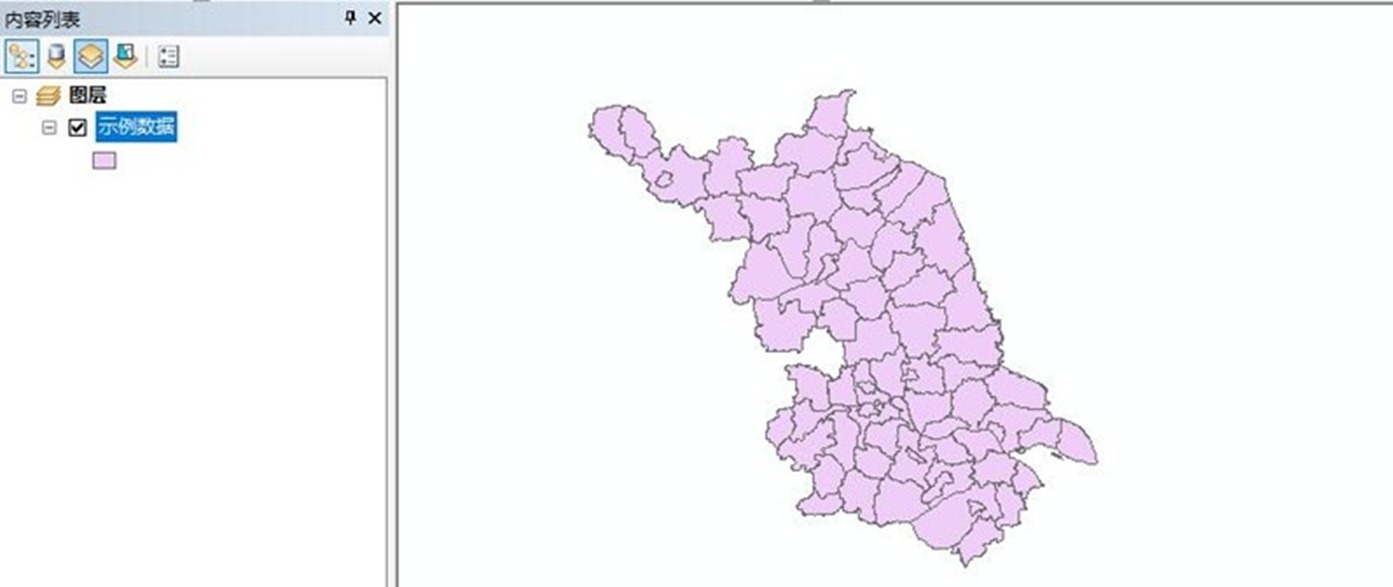

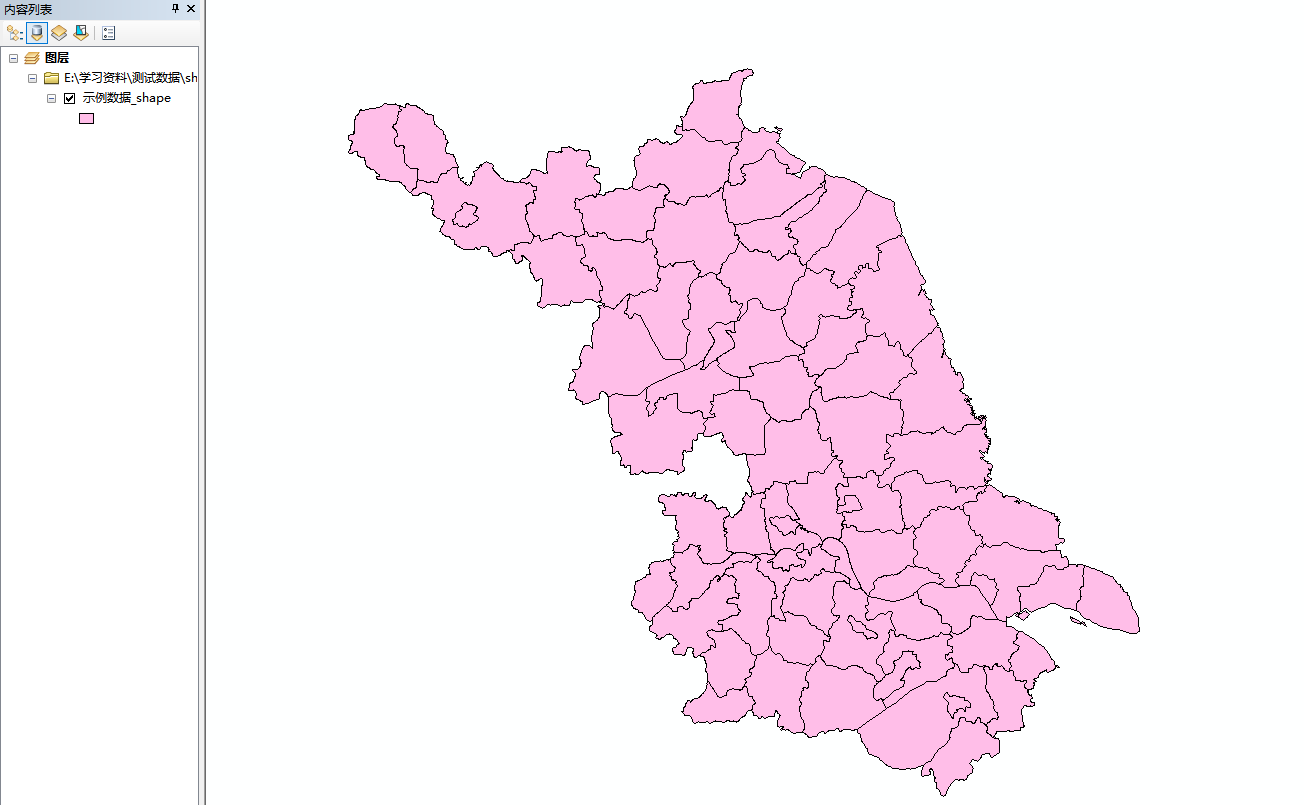

如下图所示,我们示例数据的填充颜色为“粉红色”。

37_thumb

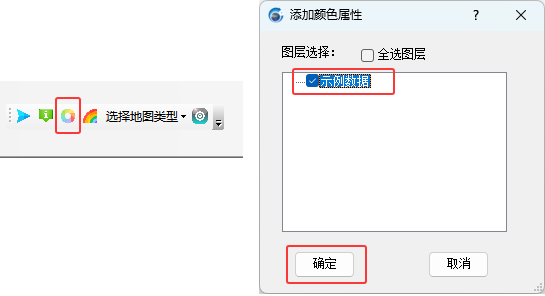

点击[AddinsOmapToolBar]工具条中的wps24_thumb按钮,选择图层,点击【确定】,即可将该图层的线条颜色和填充颜色保存到属性表中。

99_thumb

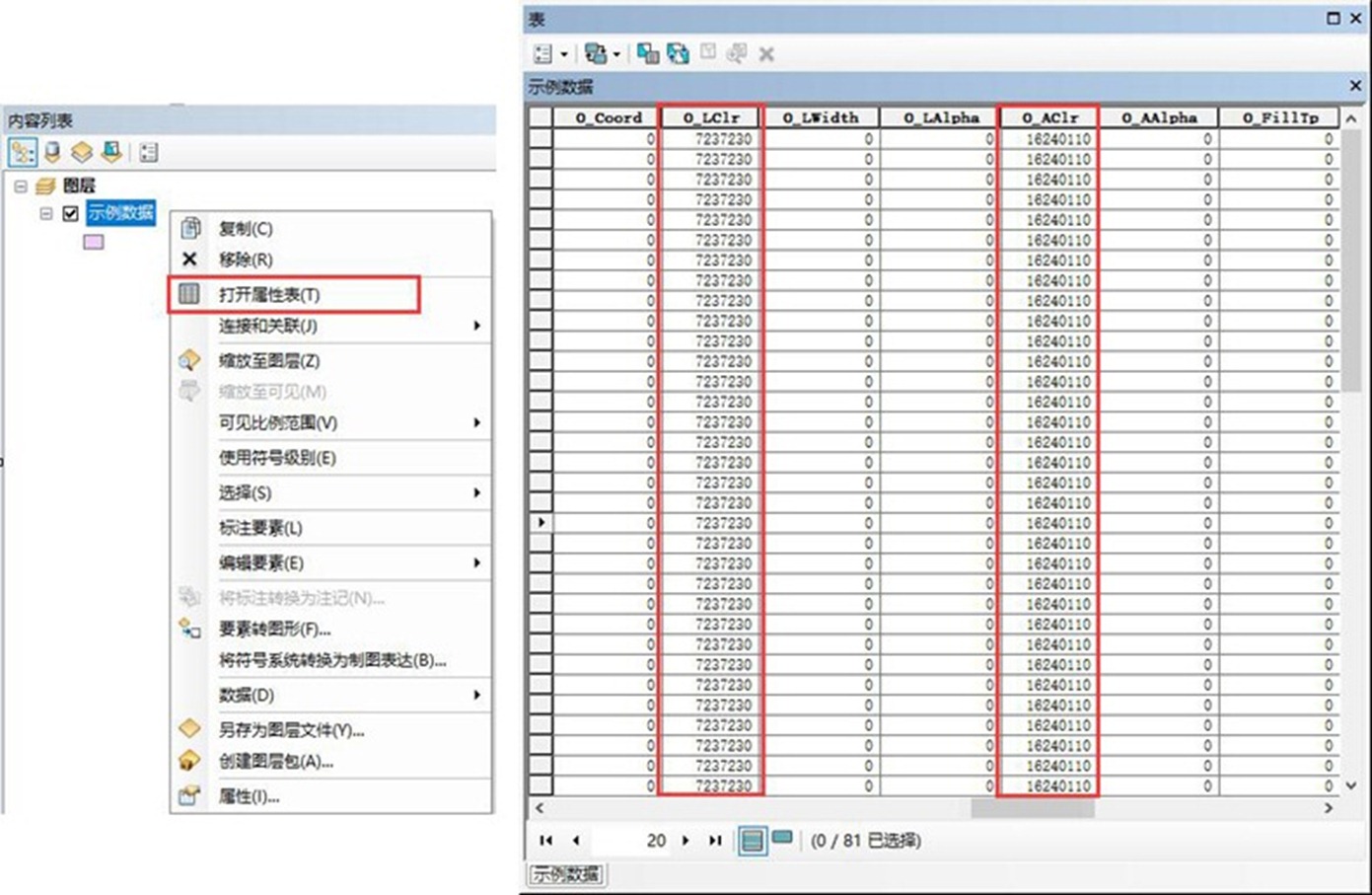

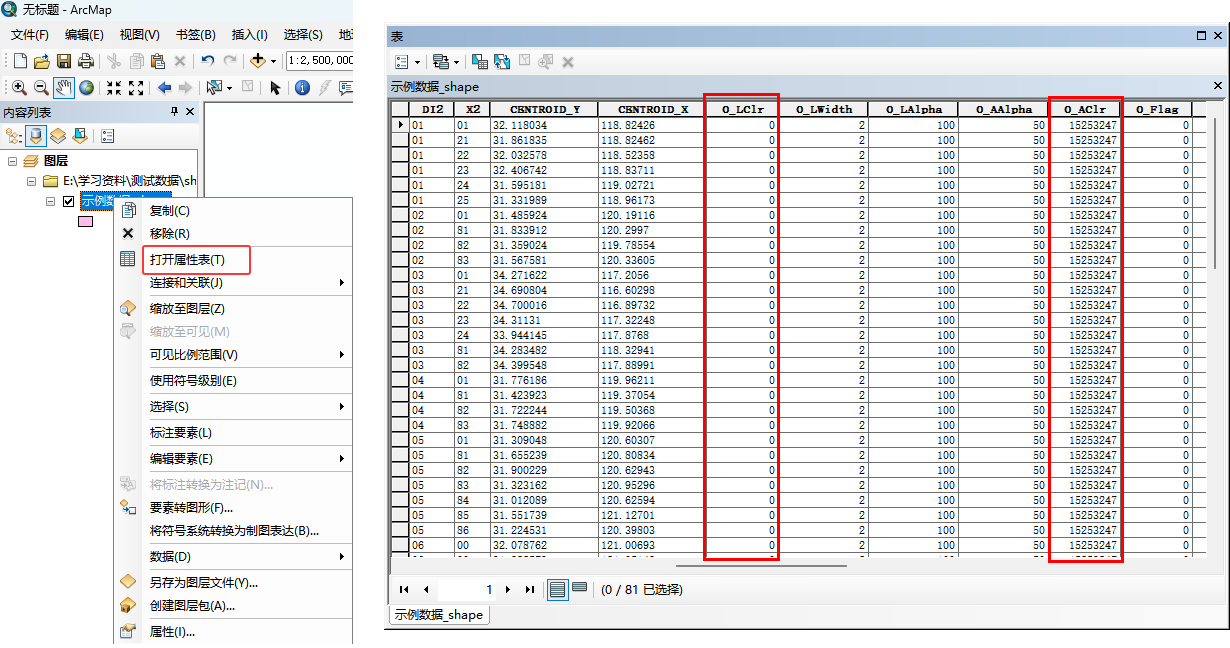

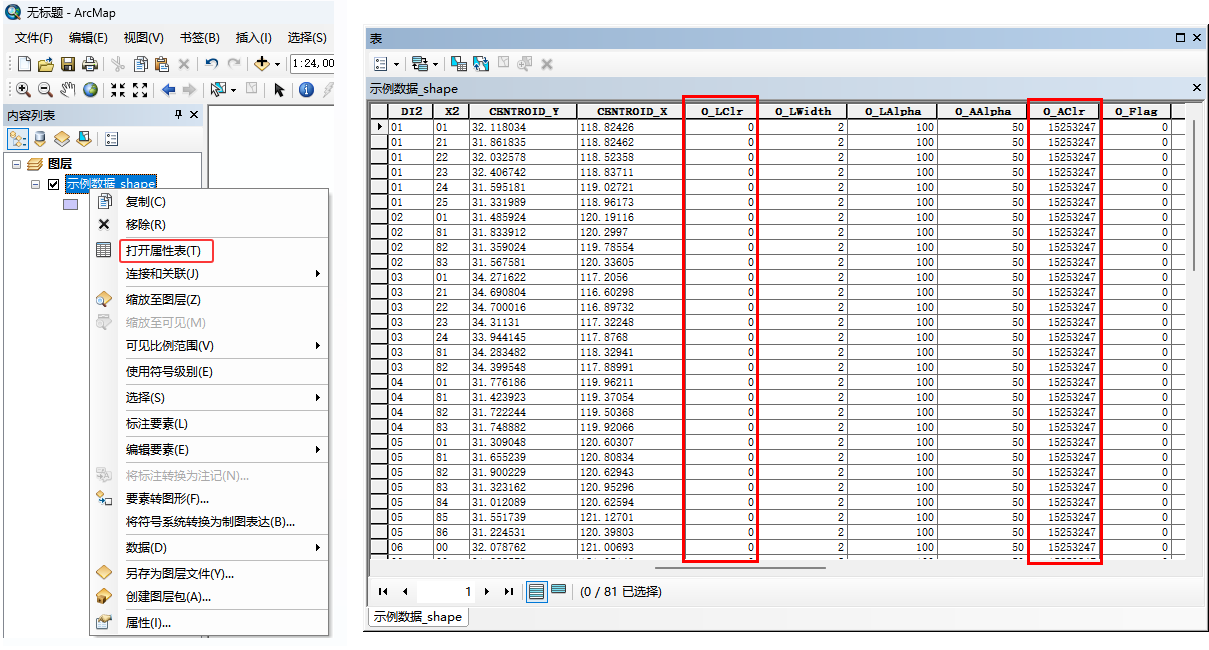

我们打开属性表,可以看到增加了一些奥维定义的字段(以字母“O”开头的字段),其中O_LClr为线条颜色,O_AClr为图形的填充颜色。

43_thumb

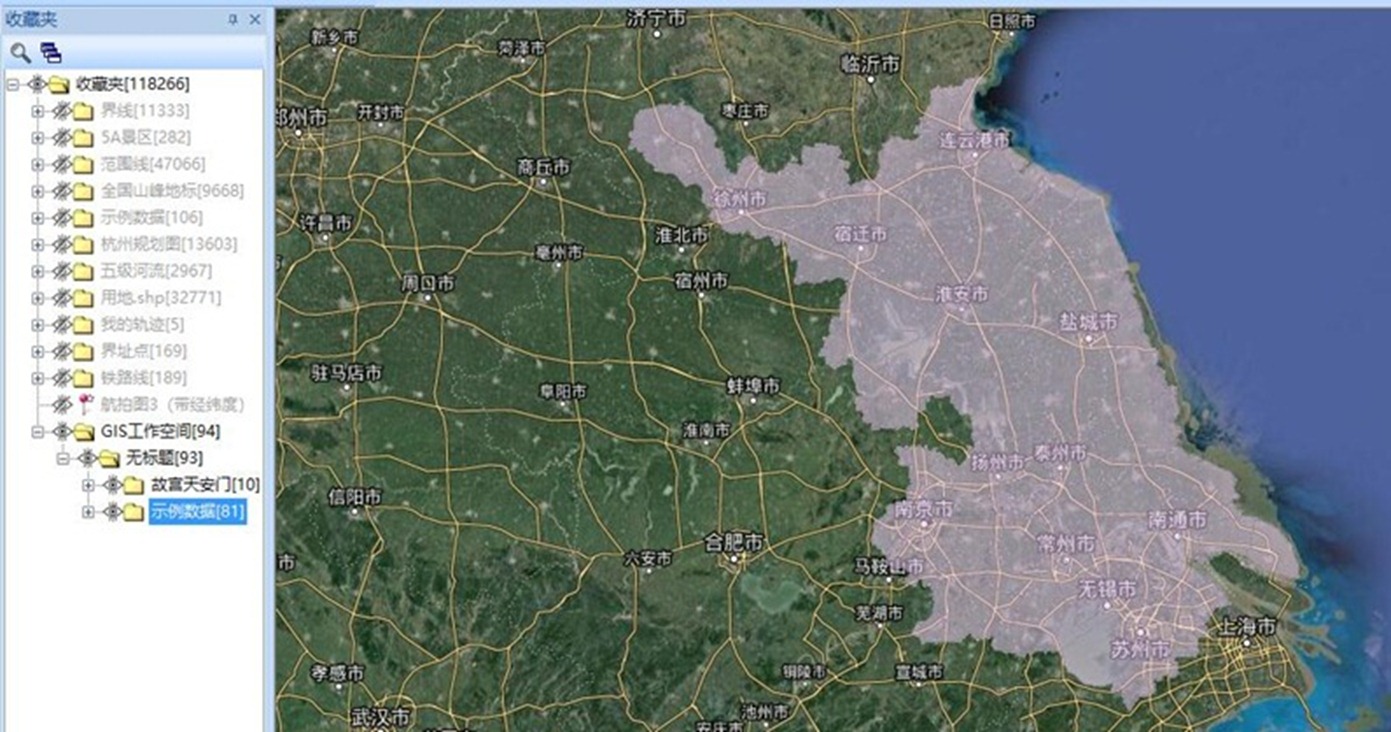

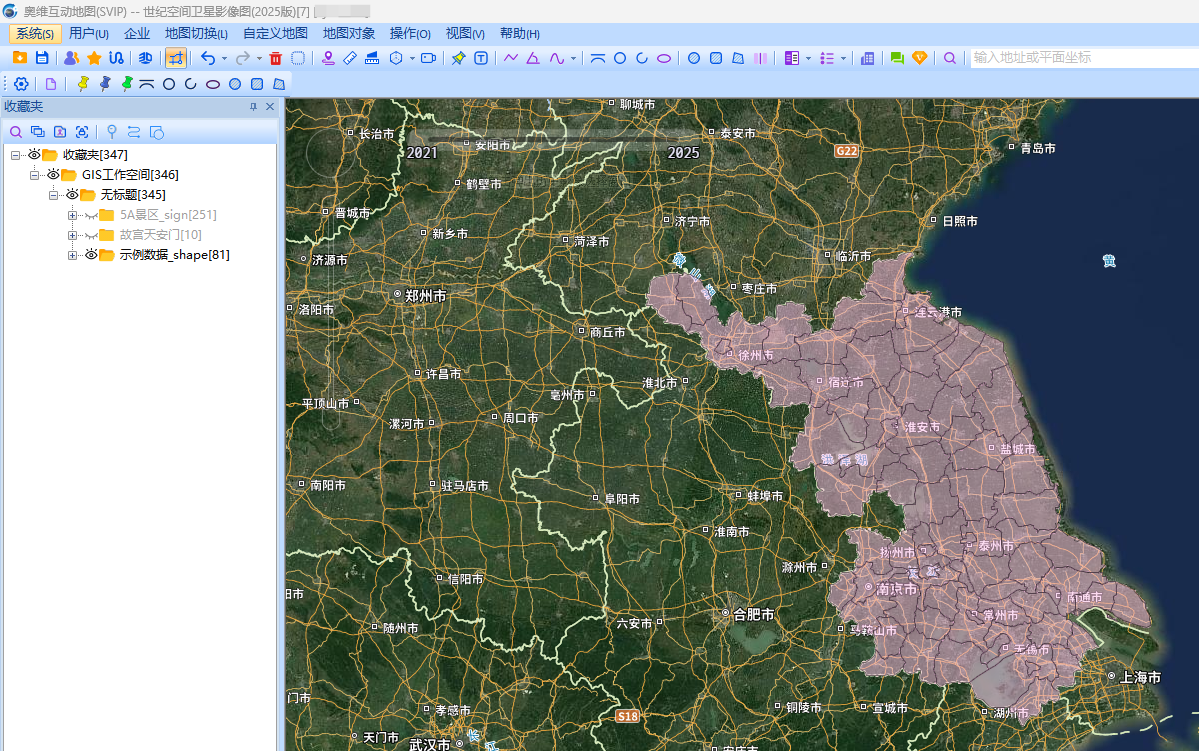

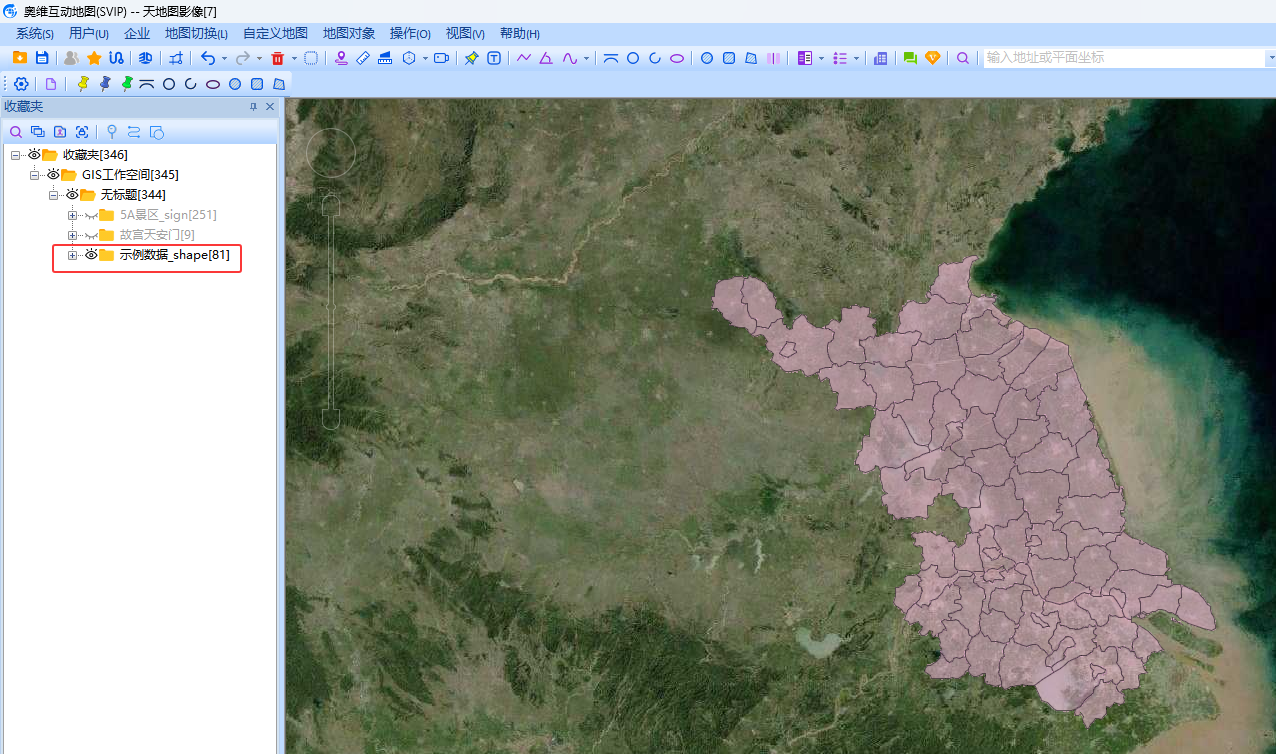

点击wps27_thumb按钮,将该图层发送到奥维,奥维会自动获取属性表中的颜色字段,予以填充。

45_thumb

2.3. 奥维对象发送到ArcMap

在奥维中,可将奥维对象发送到ArcMap,实现在ArcMap中浏览、编辑奥维对象。标签、轨迹、图形等对象可一起发送。

★注意:

(1)根据ArcGIS的规范,奥维对象(包括文件夹)的命名规则应当为:由英文、汉字、数字或者下划线组成,但不能以数字开头,不能包含除英文、汉字、数字、下划线之外的其他字符。

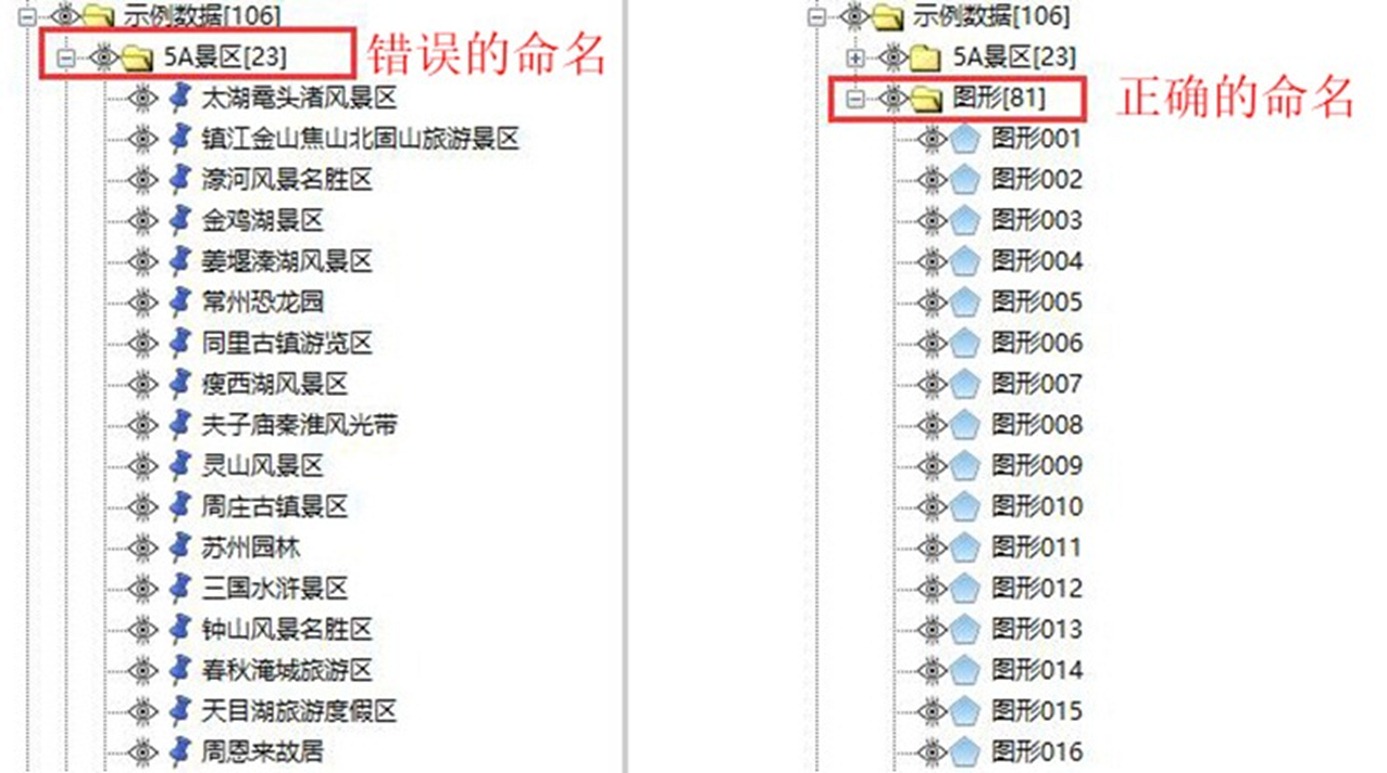

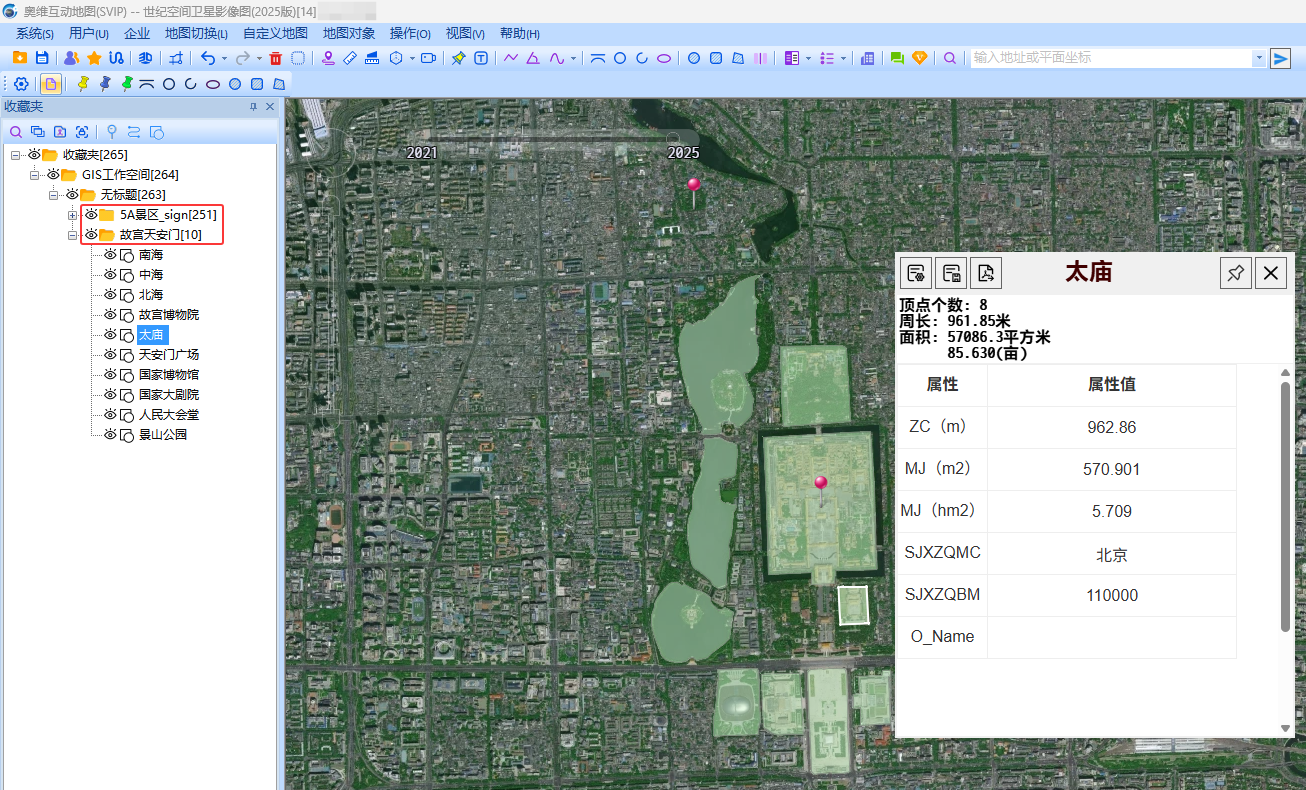

如下图所示,文件夹“5A景区”的名称以数字开头,若将该文件夹及其数据发送到ArcMap,无法发送成功。

64_thumb

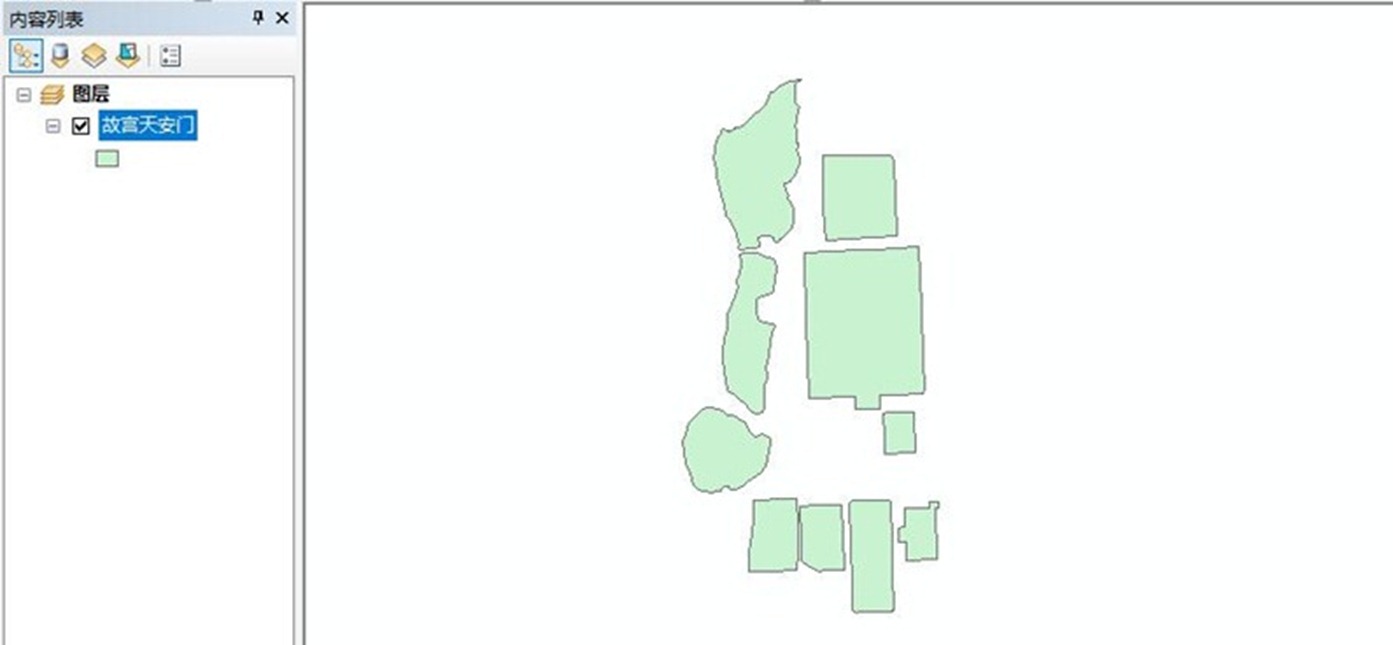

(2)在发送之前,需要预先在ArcMap中加载一个SHP文件,否则会发送失败。

65_thumb

(3)将奥维对象发送到ArcMap,同样需要保证ArcMap数据框和加载的图层的坐标系一致,否则无法发送。

在奥维中,将奥维对象发送到ArcMap,系统会先判断奥维的系统坐标系和ArcMap矢量数据坐标系是否一致(都是CGCS2000地理坐标或者是相同横轴墨卡托坐标系),有如下三种情况,用户参照相应的步骤执行。

情况一,奥维的系统坐标系和ArcMap的坐标系一致,则无需设置坐标系,可直接发送。

在上文可以看到,ArcMap的坐标系为CGCS2000_3_Degree_GK_CM_117E,奥维的系统坐标系也CGCS2000_3_Degree_GK_CM_117E。

图片1副本

那么,可直接发送数据。

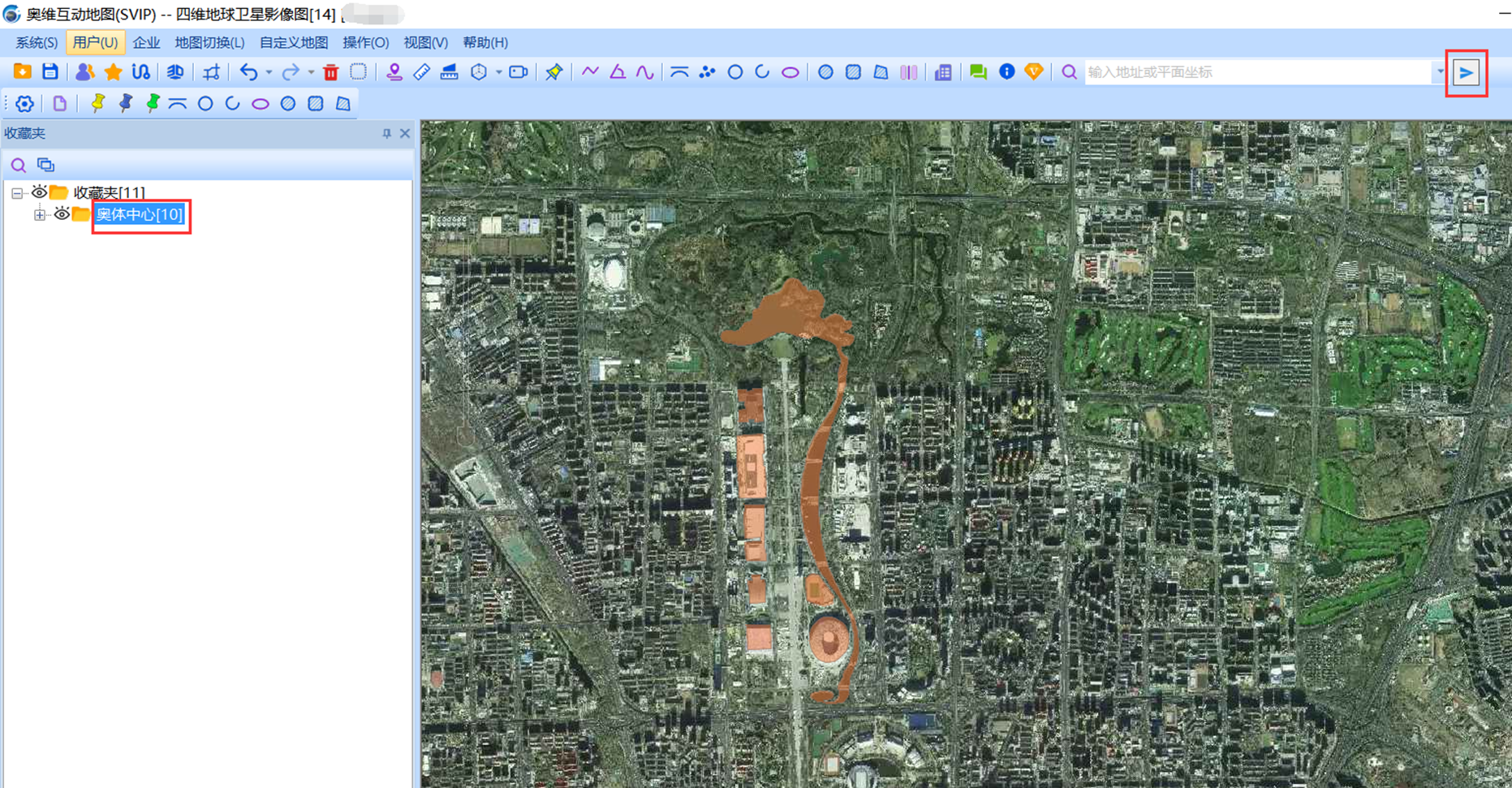

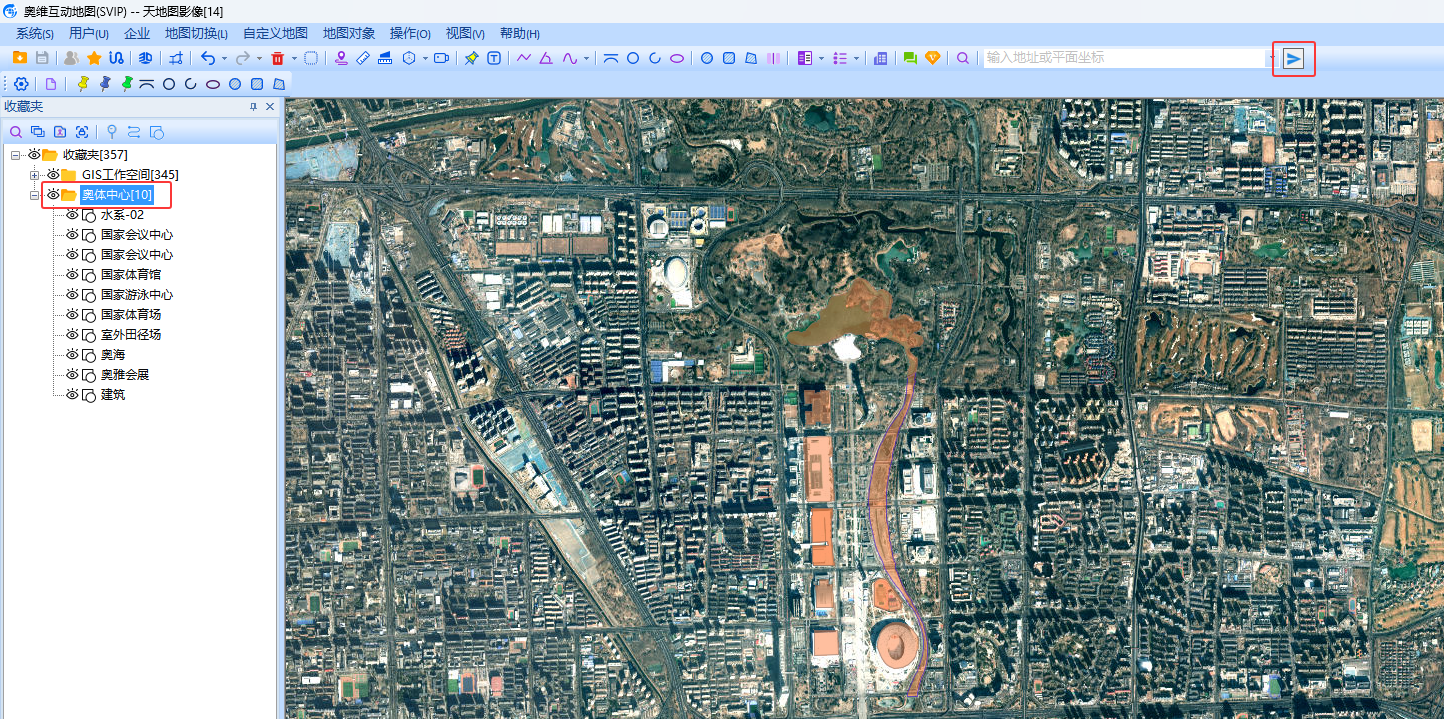

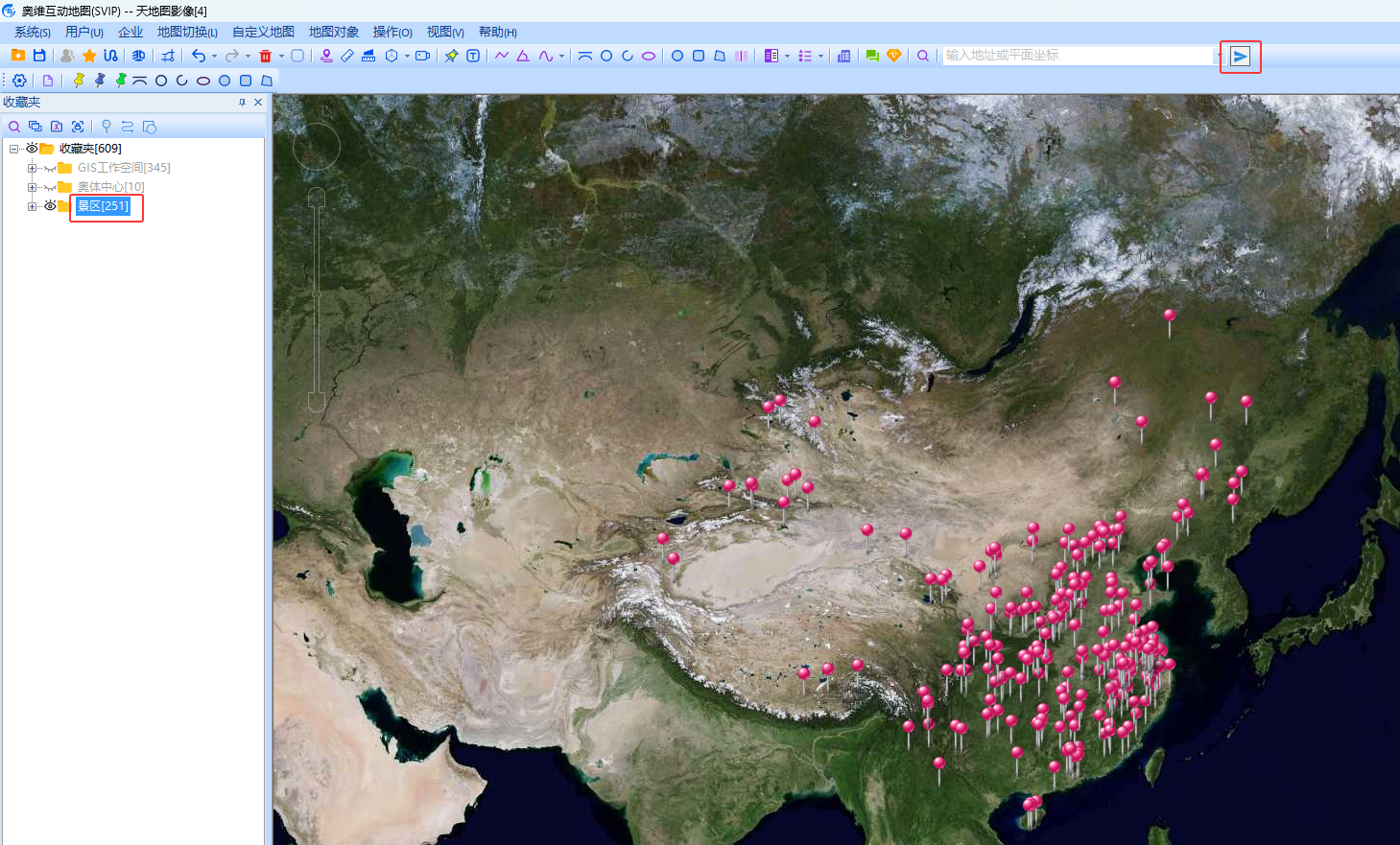

在奥维中,在收藏夹中选中需要发送到ArcMap的数据,点击工具栏中的wps32_thumb1按钮,即可执行发送。

5

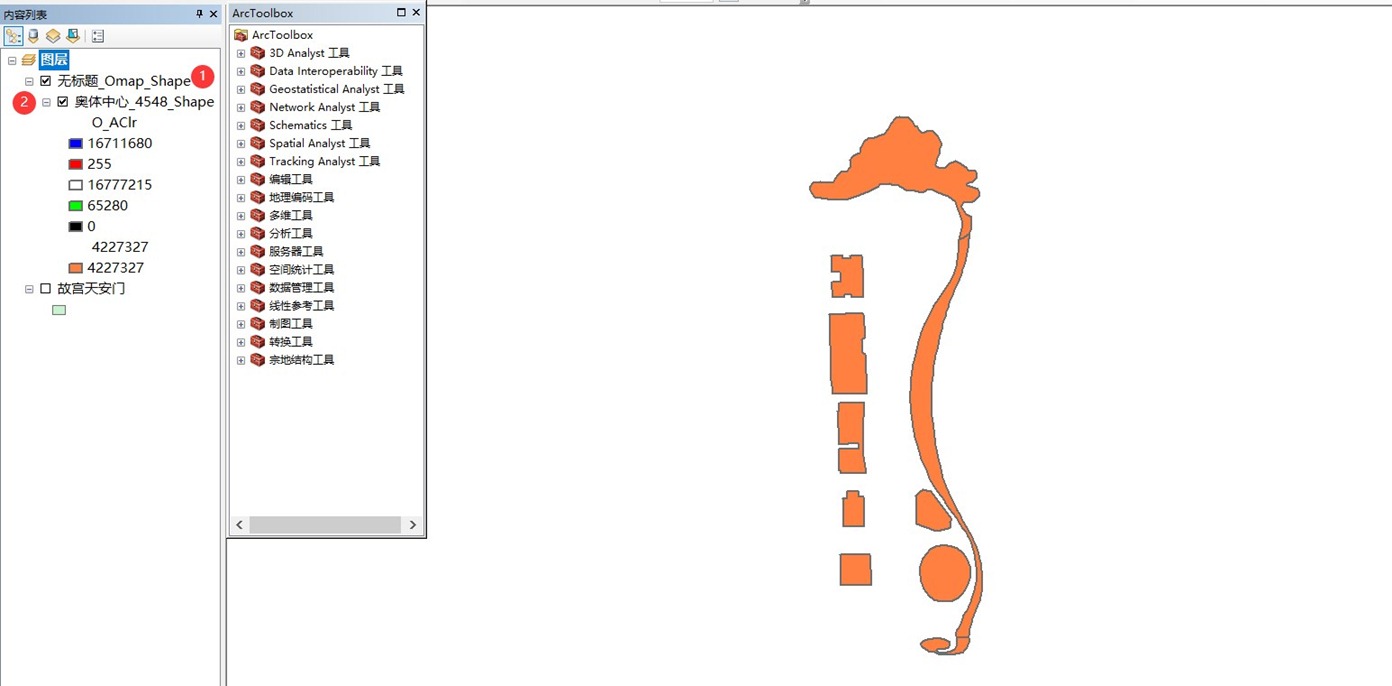

在ArcMap中,会自动创建图层,如下图所示。

标识“1”处,是根据ArcMap打开的地图文档(.mxd文件)的名称创建的图层组。

标识“2”处,是根据奥维文件夹的名称创建的图层。

2

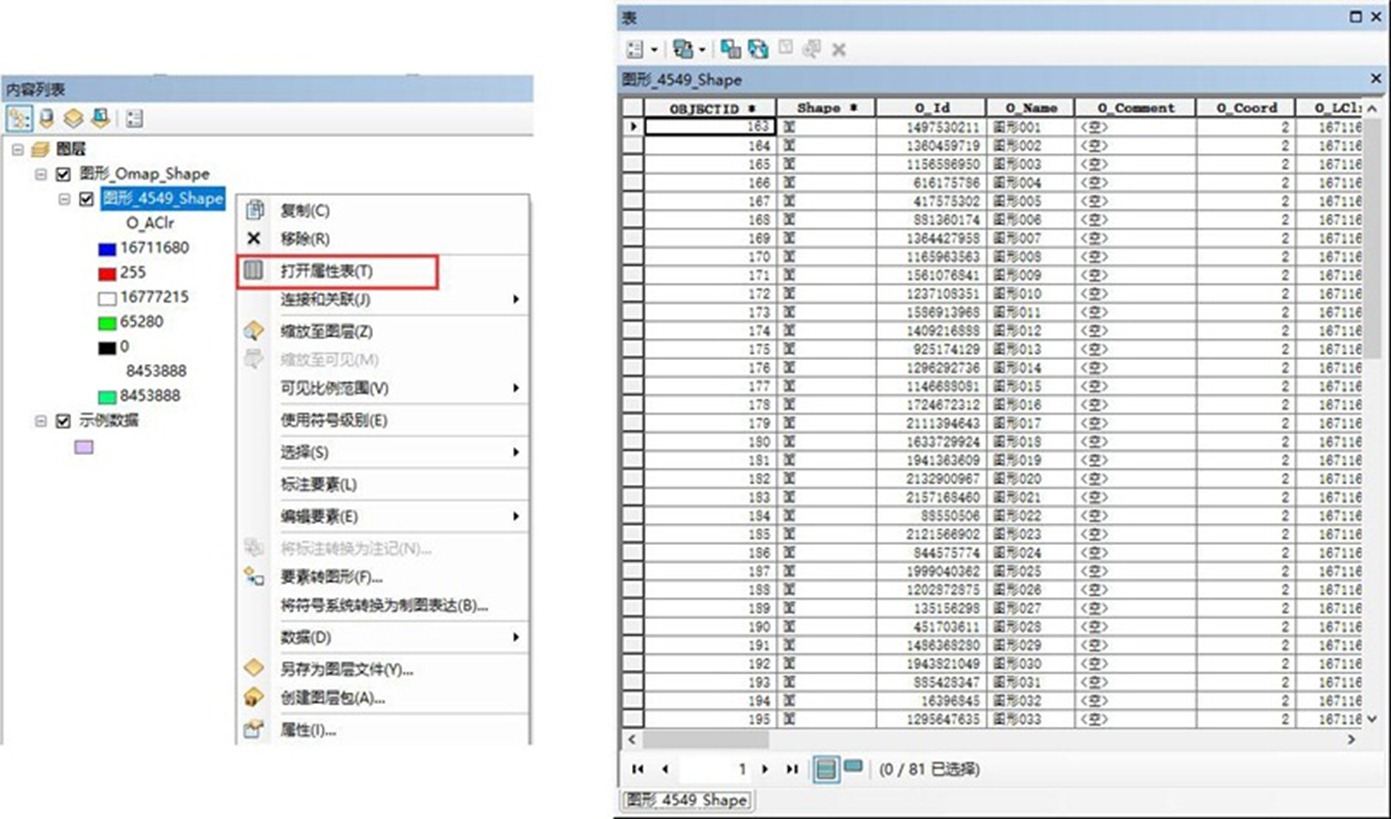

打开属性表,可正常查看在奥维中添加的属性。

105_thumb

情况二:奥维系统坐标系与ArcMap中数据的坐标系不一致,则弹出坐标系设置窗口。

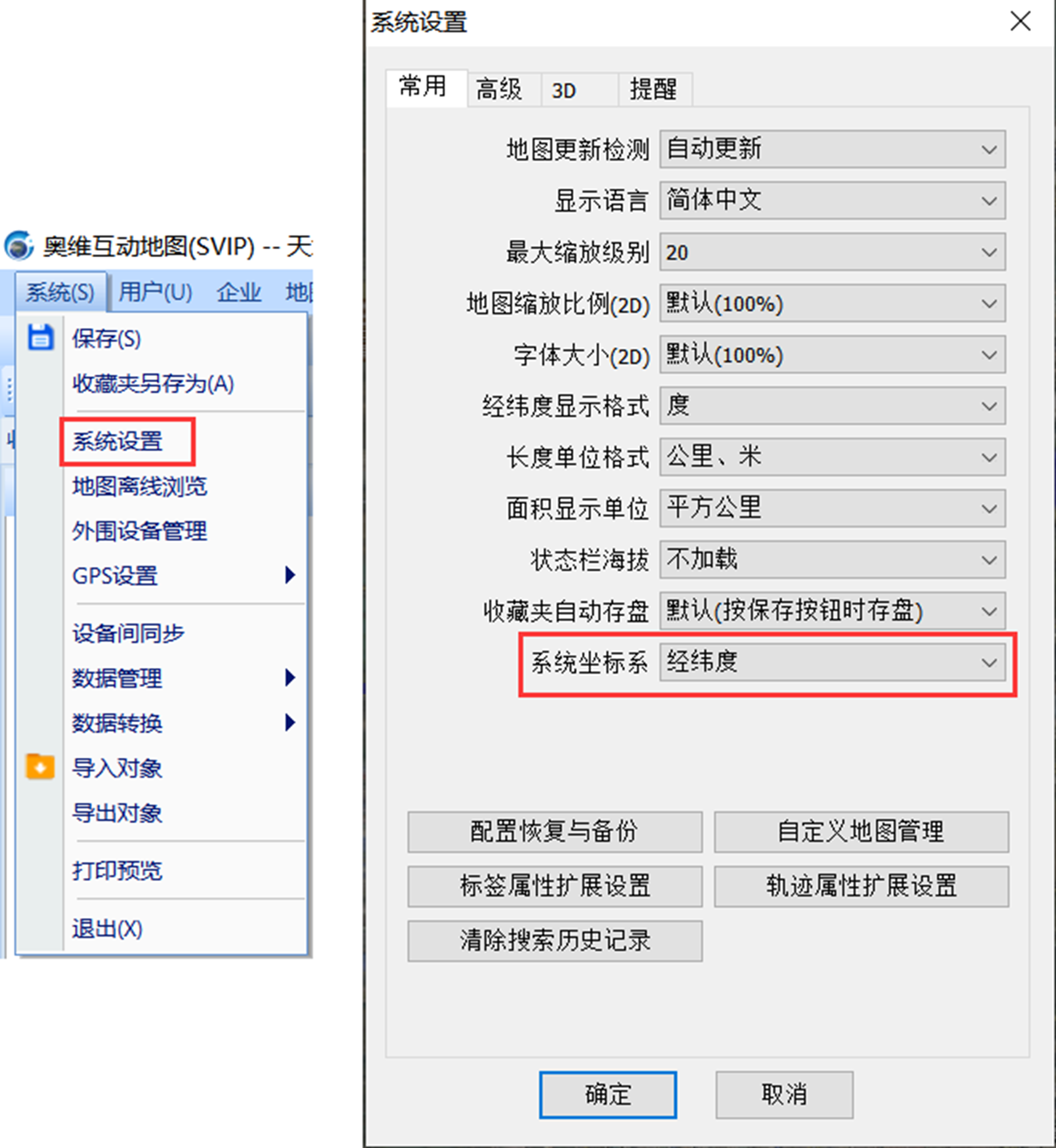

假设奥维系统坐标系为经纬度(即CGCS2000地理坐标),SHP矢量数据的坐标系为CGCS2000投影坐标,如下图所示。

2

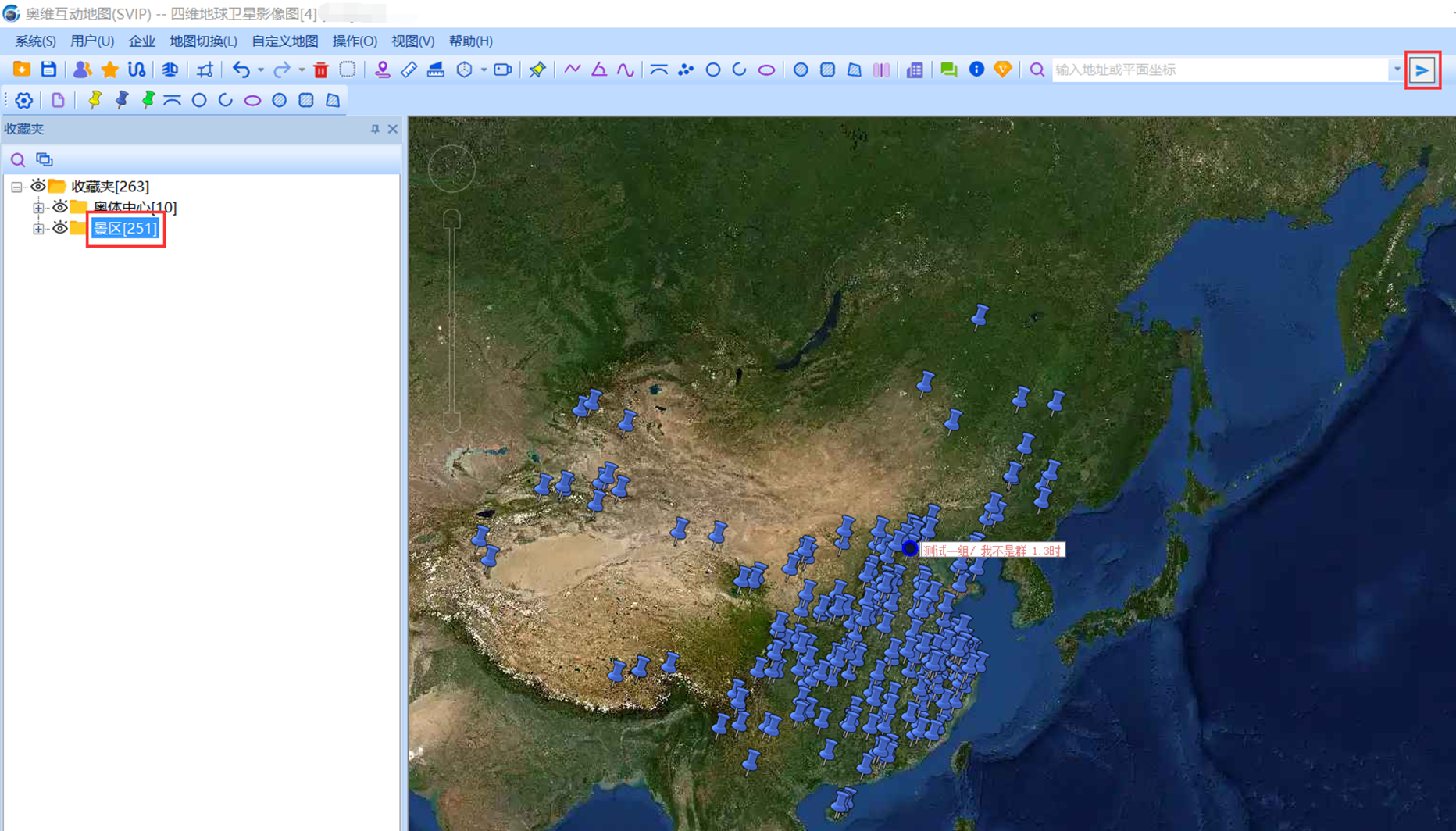

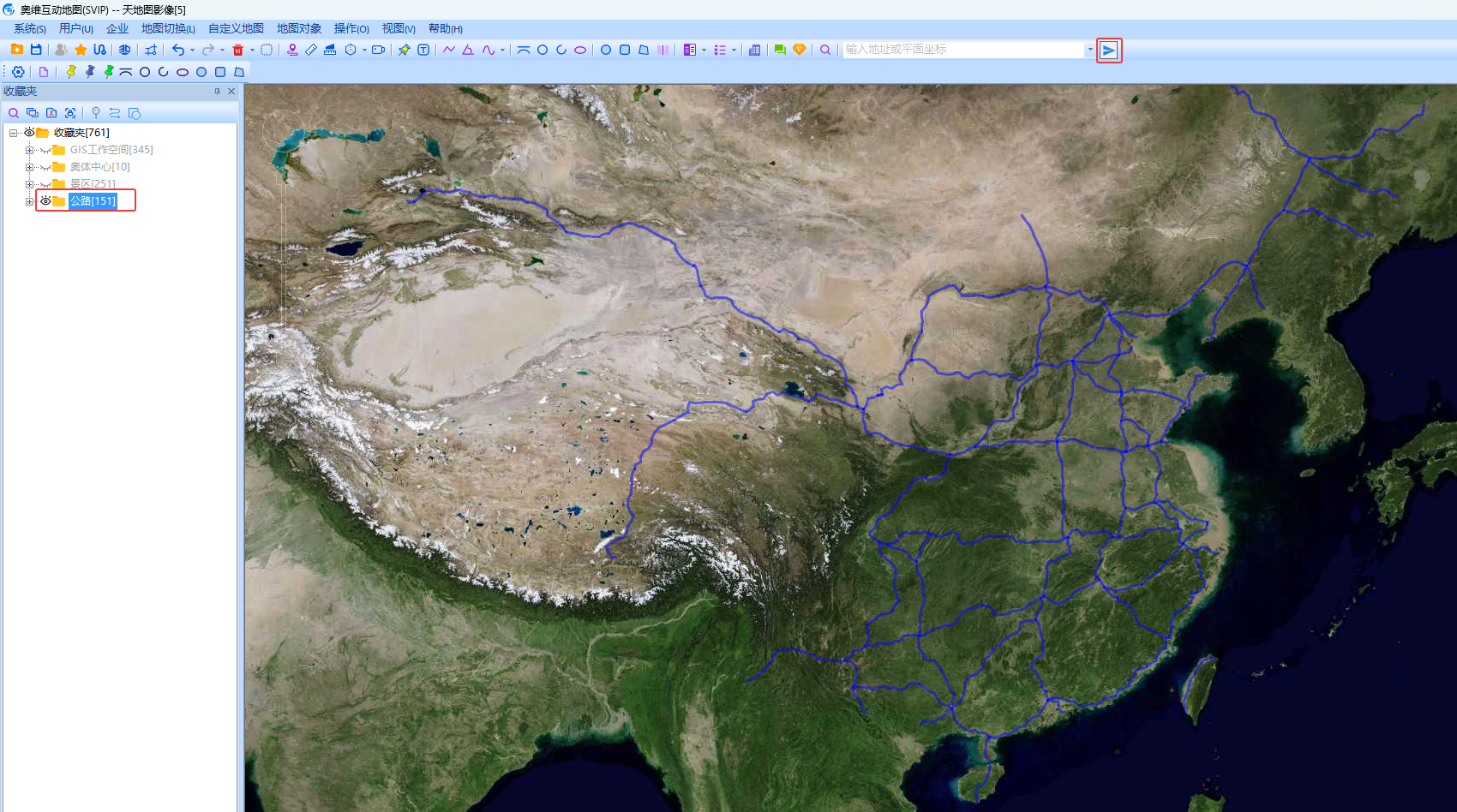

在奥维中,在收藏夹中选中需要发送到ArcMap的数据,点击工具栏中的wps37_thumb按钮。

6

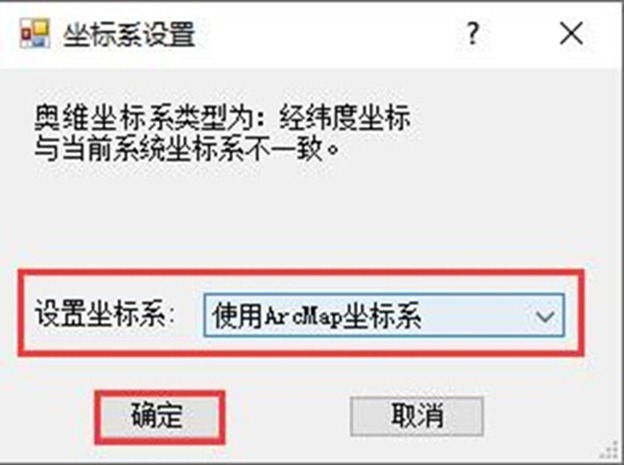

在ArcMap中,会弹出[坐标系设置]窗口,设置坐标系为【使用ArcMap坐标系】,点击【确定】,即可。

使用ArcMap坐标系:将奥维的坐标系设置成和ArcMap的一致。

73_thumb

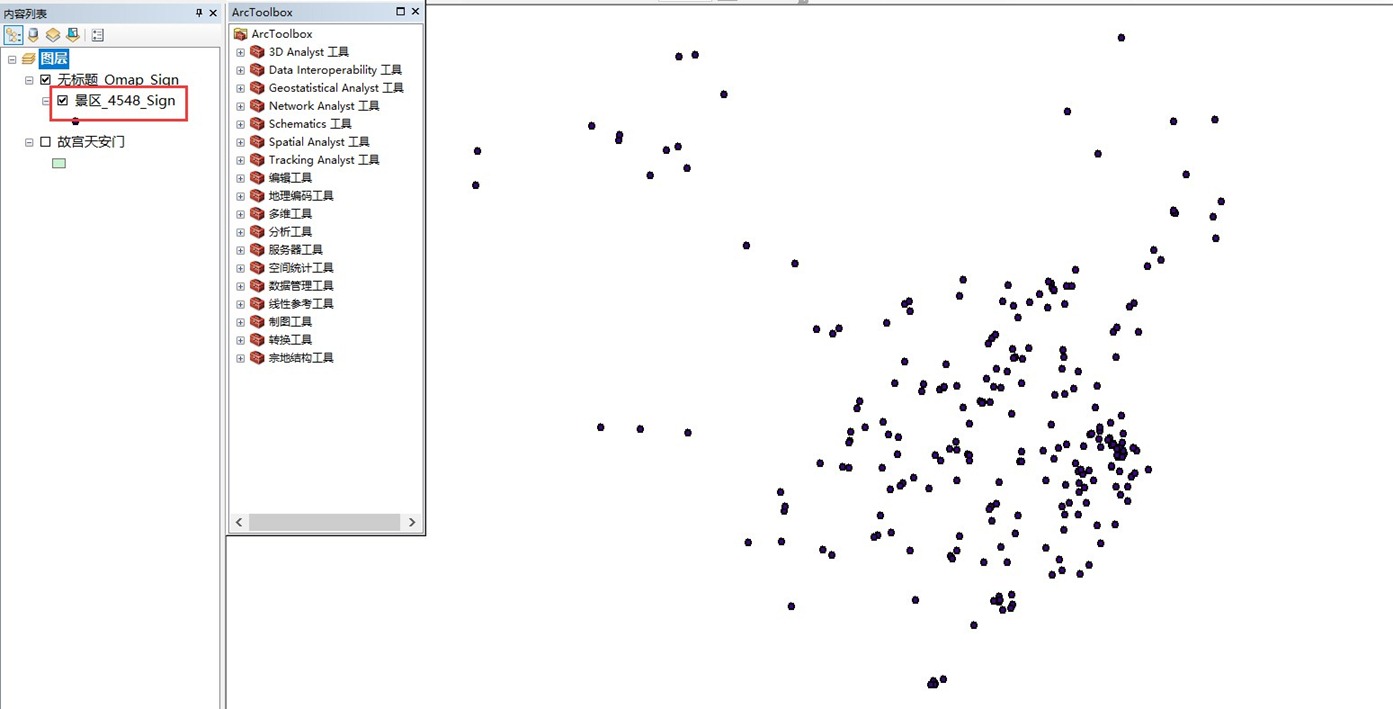

在ArcMap中,会自动创建图层,如下图所示。

5

情况三:SHP矢量数据和奥维系统坐标系均为横轴墨卡托坐标系,但坐标类型不一致。

假设ArcMap的坐标系为CGCS2000投影坐标,奥维系统坐标系为西安80。

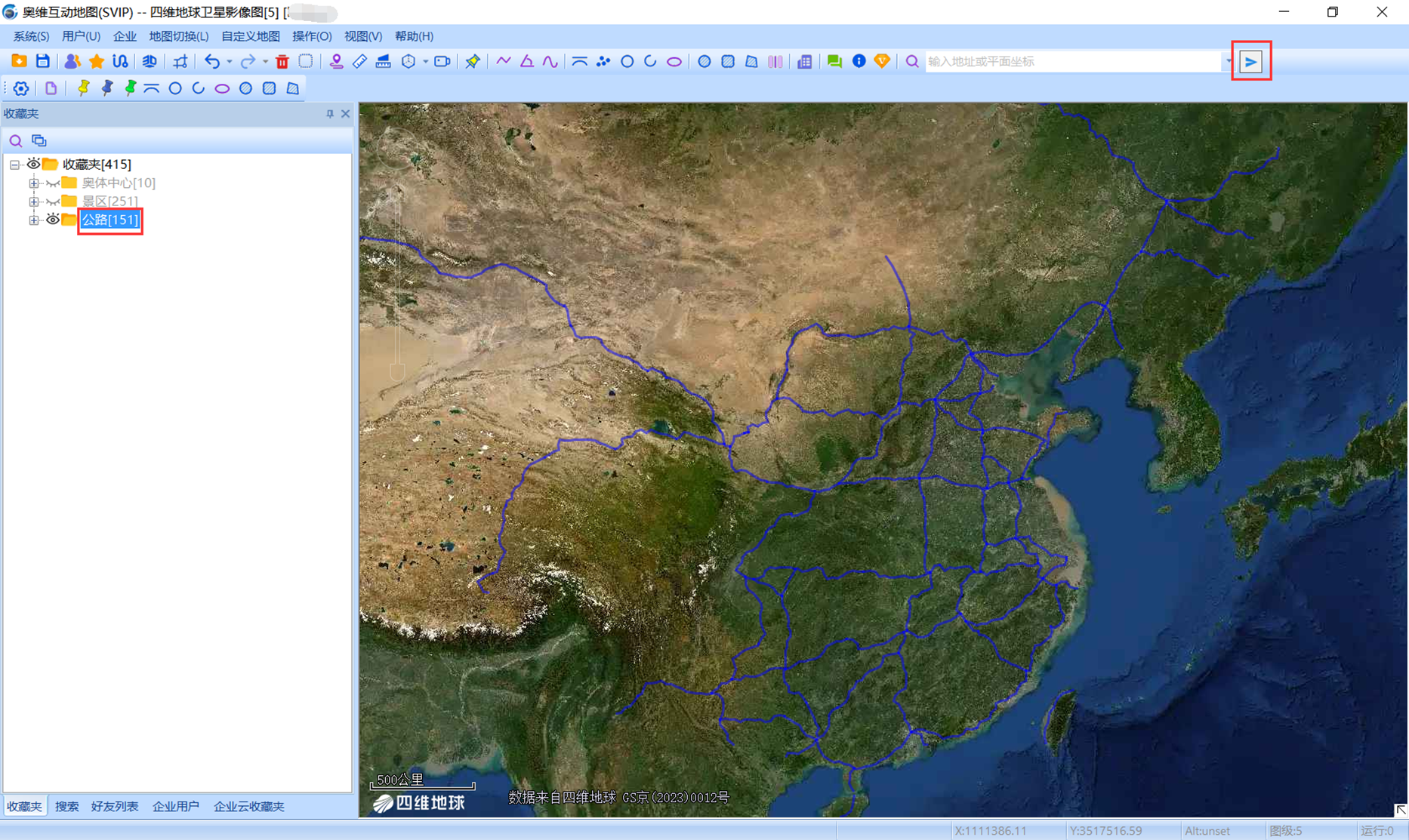

在奥维中,在收藏夹中选中需要发送到ArcMap的数据,点击工具栏中的wps41_thumb按钮。

7

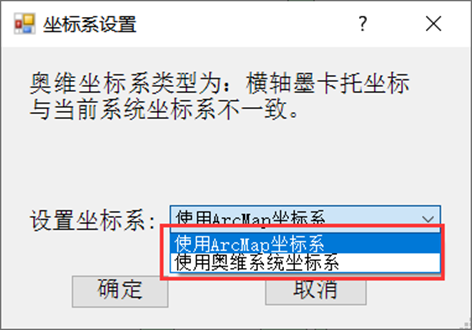

在奥维中将数据发送到ArcMap时,会弹出[坐标系设置]窗口,如下图所示。

8

★使用ArcMap坐标系:将奥维系统坐标系设置成和ArcMap的坐标系一致,以ArcMap矢量数据的坐标系为准。

★使用奥维系统坐标系:发送数据,采用奥维中当前设置的坐标系,以奥维的系统坐标系为准。

如果奥维使用了参数校正,并且用户认定奥维的系统坐标系是准确的,则选择此项;其他情况均选择【使用ArcMap坐标系】。

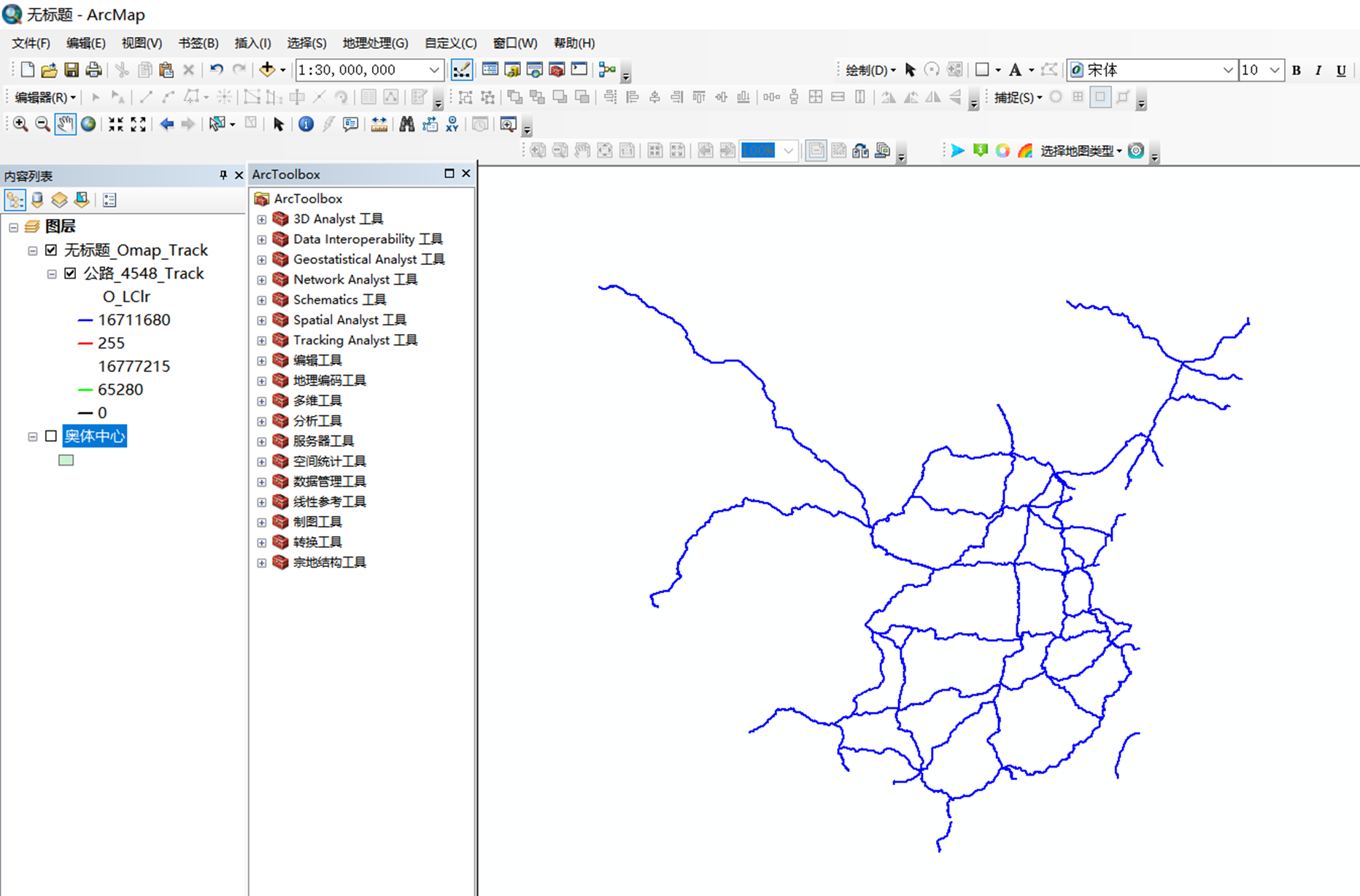

设置好坐标系后,点击【确定】,即可。

9

2.4. 编辑Blob字段

由于ArcMap属性表中的文本最大只能支持255个字节,而奥维中可以支持很长的备注信息。因此,当奥维对象包含超过255字节的备注或者包含模板时,将该对象发送到奥维,备注信息是无法写入到属性表中的。

使用OmapArcMap插件,可将这些超长的备注信息写入到Blob字段中,实现在ArcMap查看、编辑这些信息。

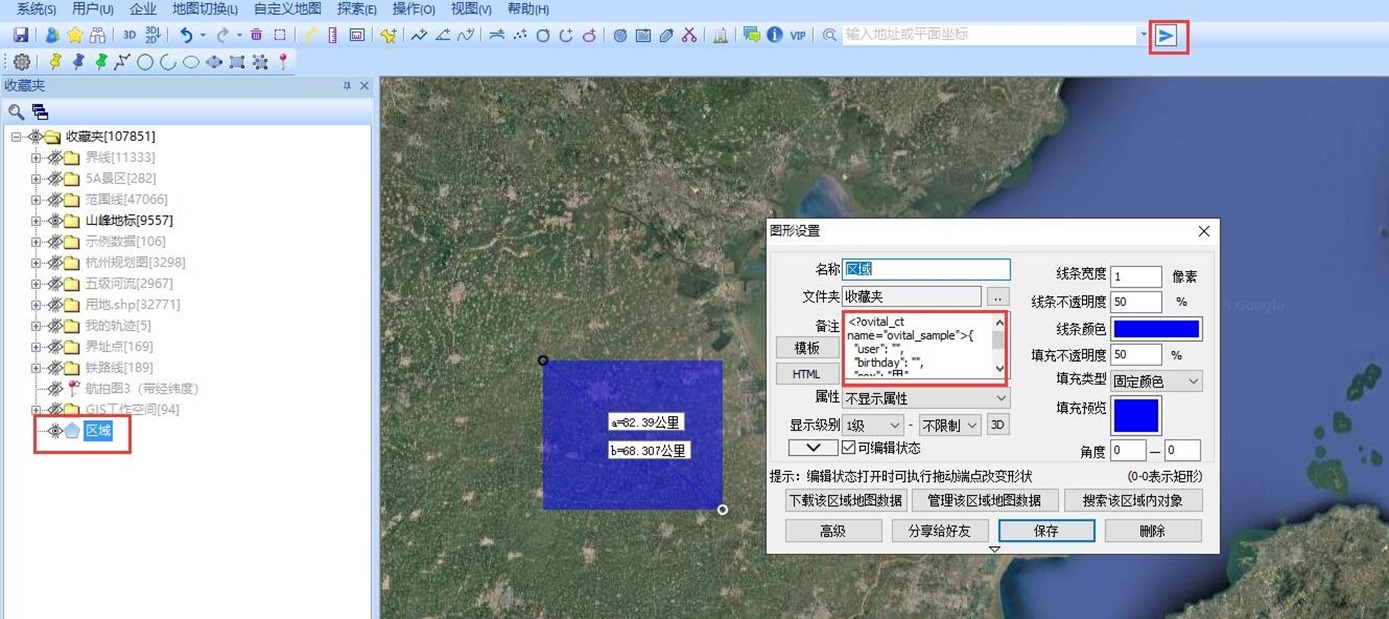

如下图所示,在奥维对象的[备注]栏中填写了模板式备注,我们将该数据发送到ArcMap中。

30

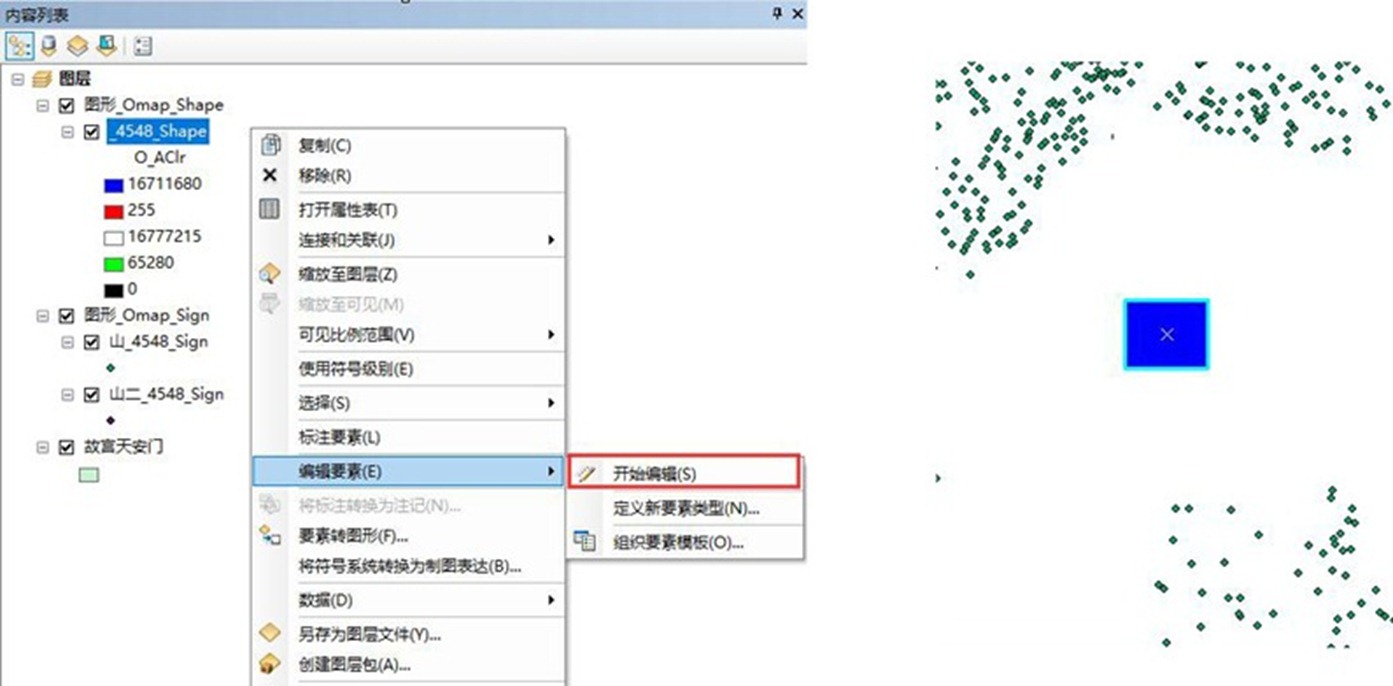

发送后,在ArcMap中,选中该数据所在的图层,点击鼠标右键,点击【编辑要素】,点击【开始编辑】;在显示窗口,选中某个要素。

83_thumb

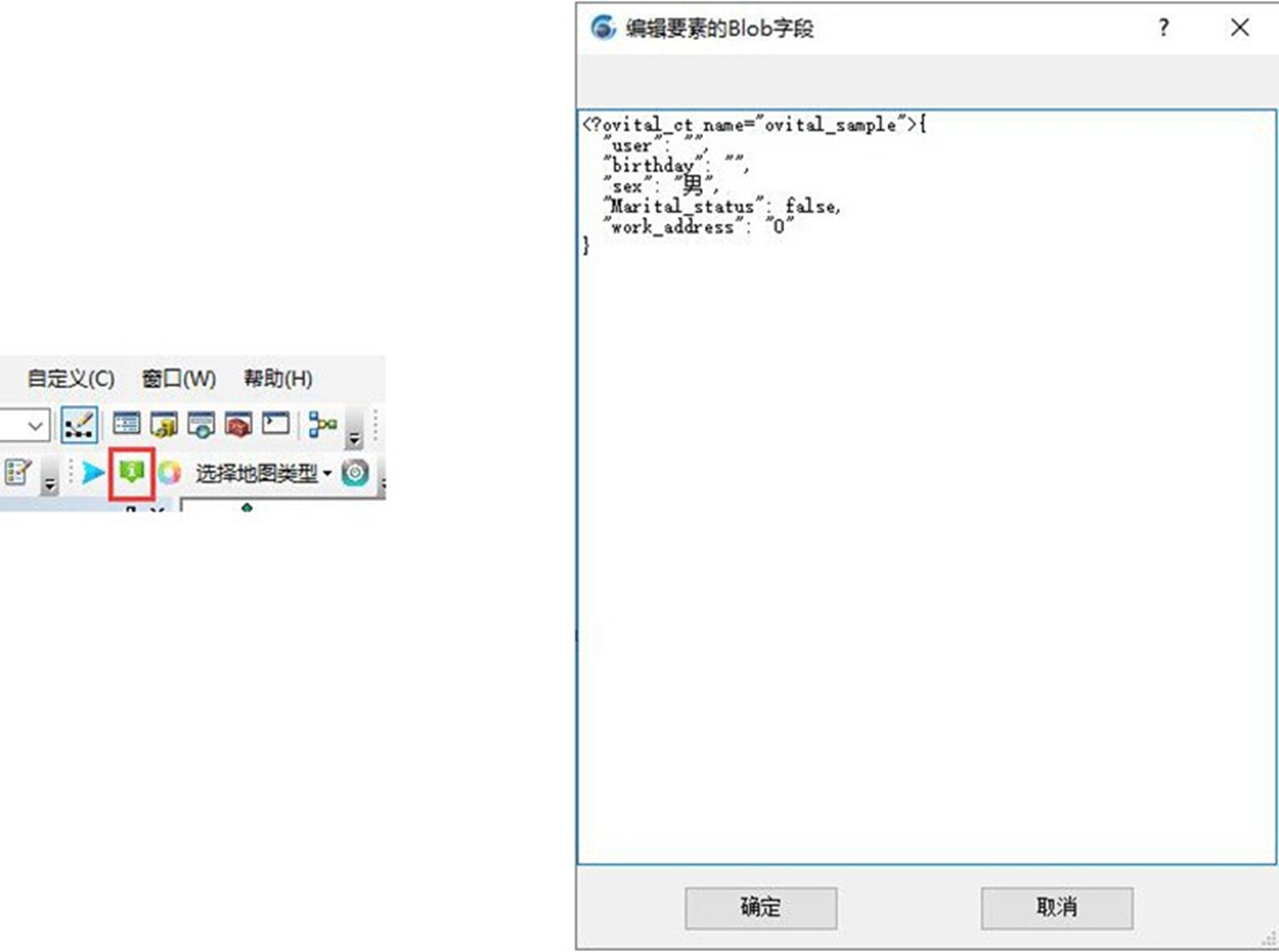

点击[AddinsOmapToolBar]工具条中的wps47_thumb按钮,即可查看该要素的Blob字段(即奥维对象的备注信息)。

可以对这些信息进行修改,如增加、删除部分信息等。

84_thumb

2.5. 选择地图类型

在奥维互动地图中,集合了多种知名的地图,包括天地图、天地图影像、四维地球日新图、四维地球系列地图等;此外,还可以添加自定义地图。

使用OmapArcMap插件,可实现在ArcMap中加载奥维本地地图,具体操作如下。

(1)在奥维中下载地图

首先,需要在奥维中将需要用到的地图数据下载到本地,已经下载了地图的用户可以忽略此步骤。

说明:地图数据量较大,需要在ArcMap中浏览哪种地图就下载哪种地图;需要浏览哪个区域的地图就下载哪个区域的地图。

下载地图数据请参考使用帮助文档《如何在奥维PC端下载地图数据》。

(2)在奥维中启用HTTP瓦片服务

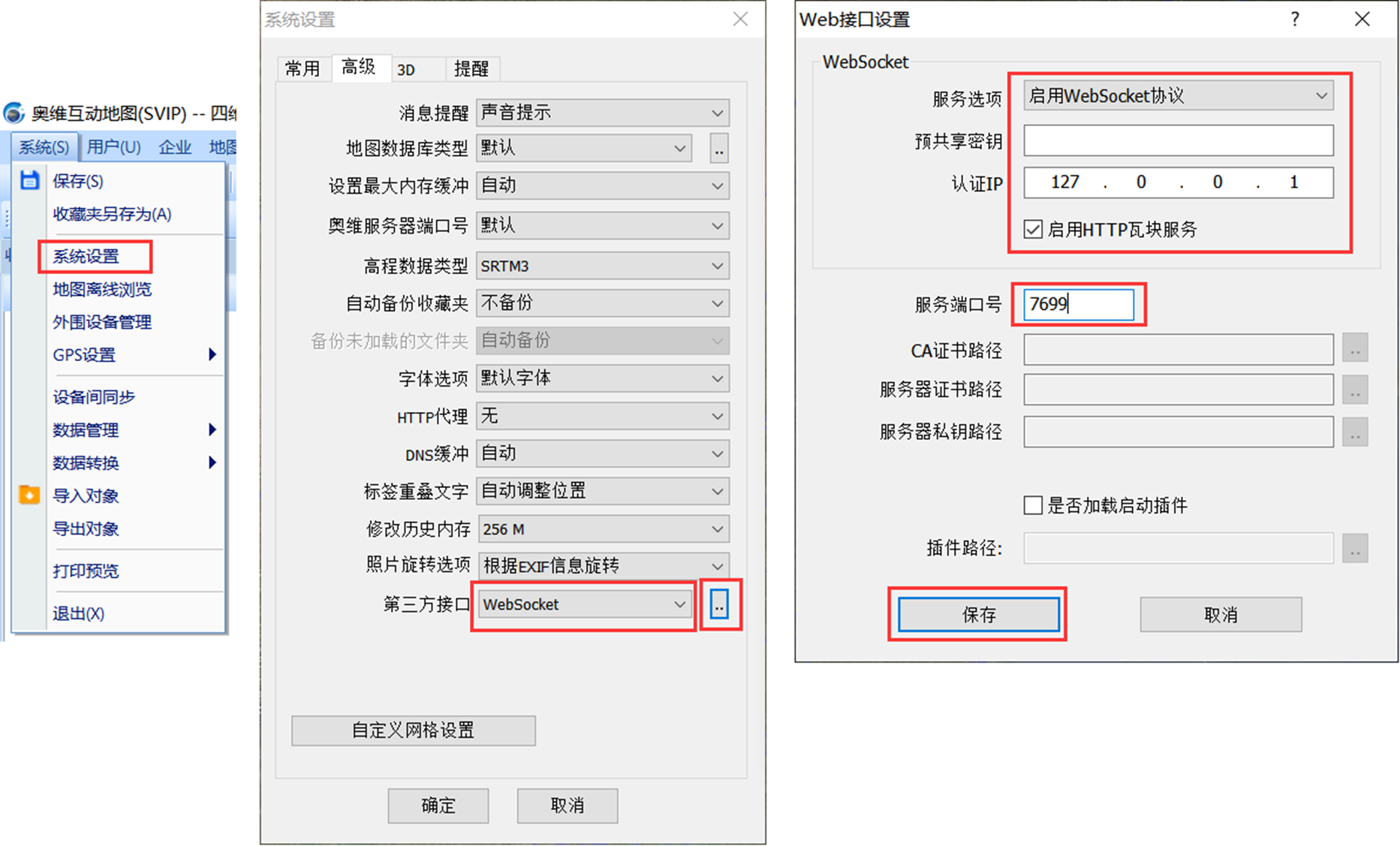

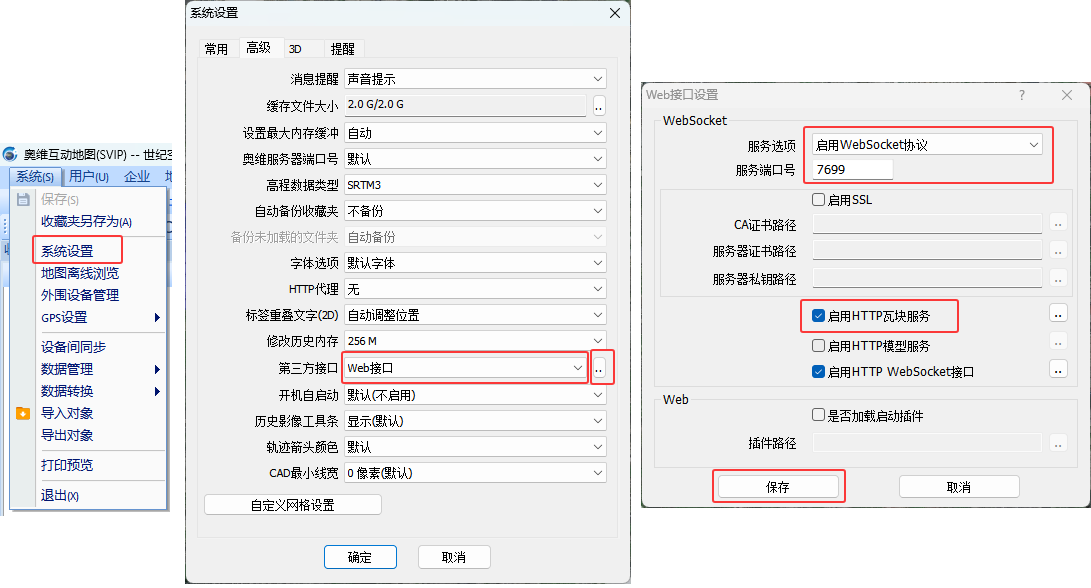

下载地图后,点击[系统],点击【系统设置】,点击【高级】,[第三方接口]栏设置为【WebSocket】,点击【…】,进入[Web接口设置]窗口。

10

服务选项:设置为【启用WebSocket协议】;

认证IP:可设置为127.0.0.1或者0.0.0.0;

勾选【启用HTTP瓦片服务】;

服务端口号:任意设置,只需要不和其他端口冲突即可。

设置完成后,点击【保存】,即可。

(3)在ArcMap中加载地图

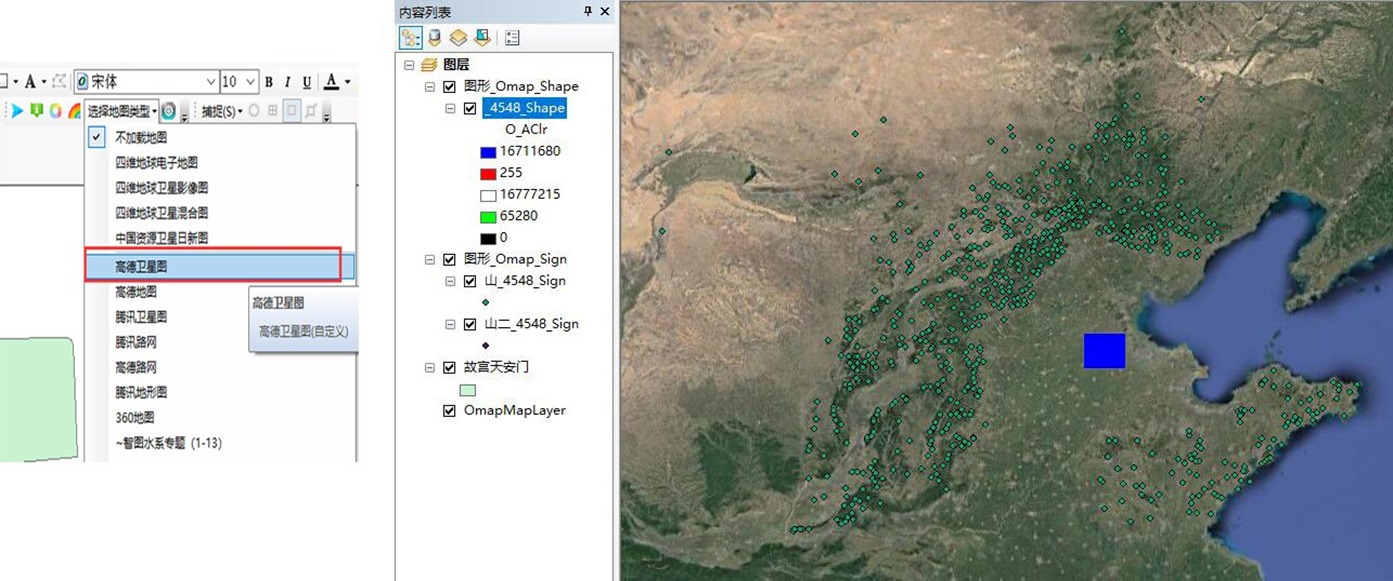

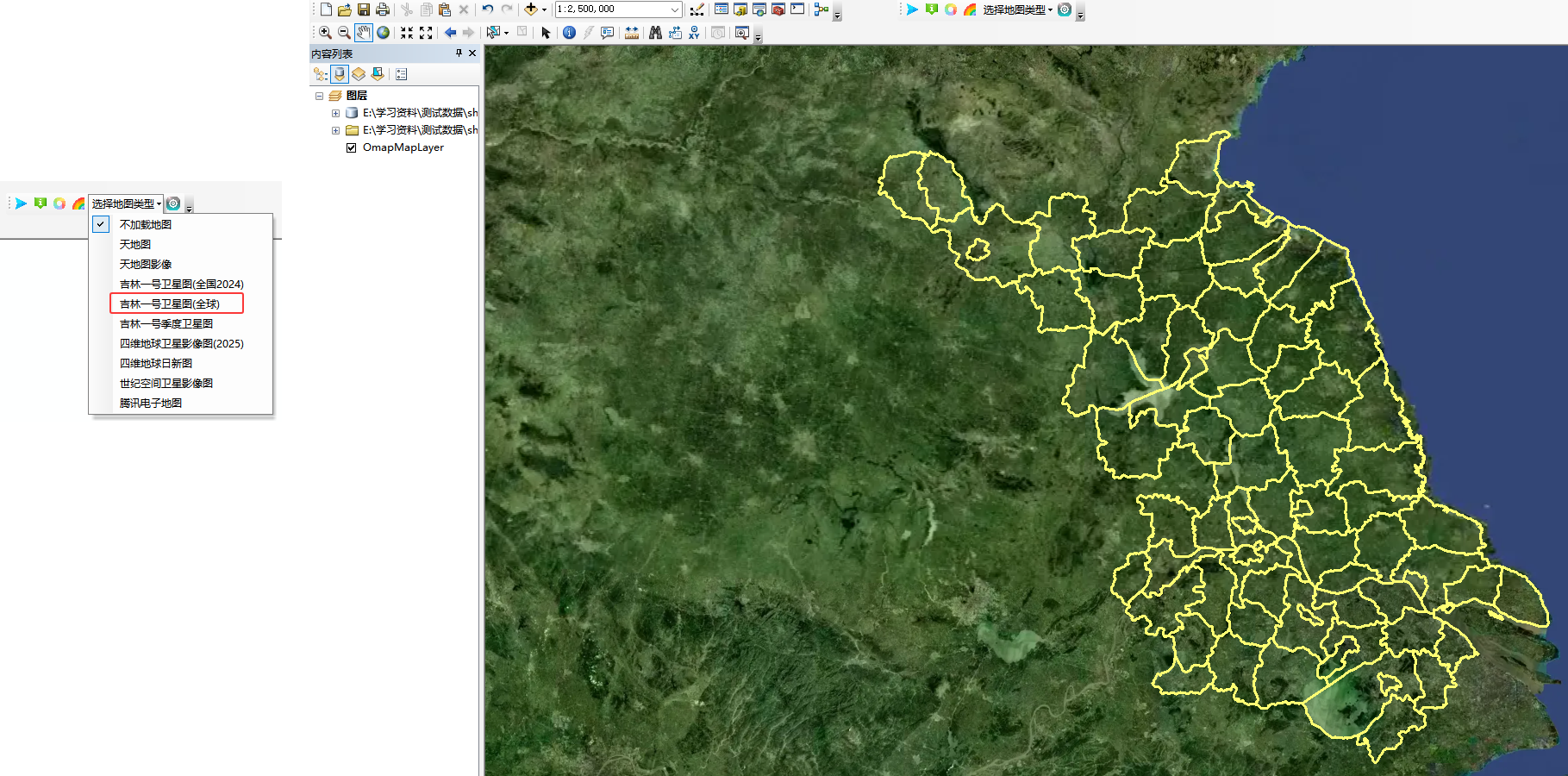

在ArcMap的[AddinsOmapToolBar]工具条中,点击【选择地图类型】,那么在ArcMap的[内容列表]中会增加一个图层【OmapMapLayer】,同时显示窗口即可加载该地图。

10

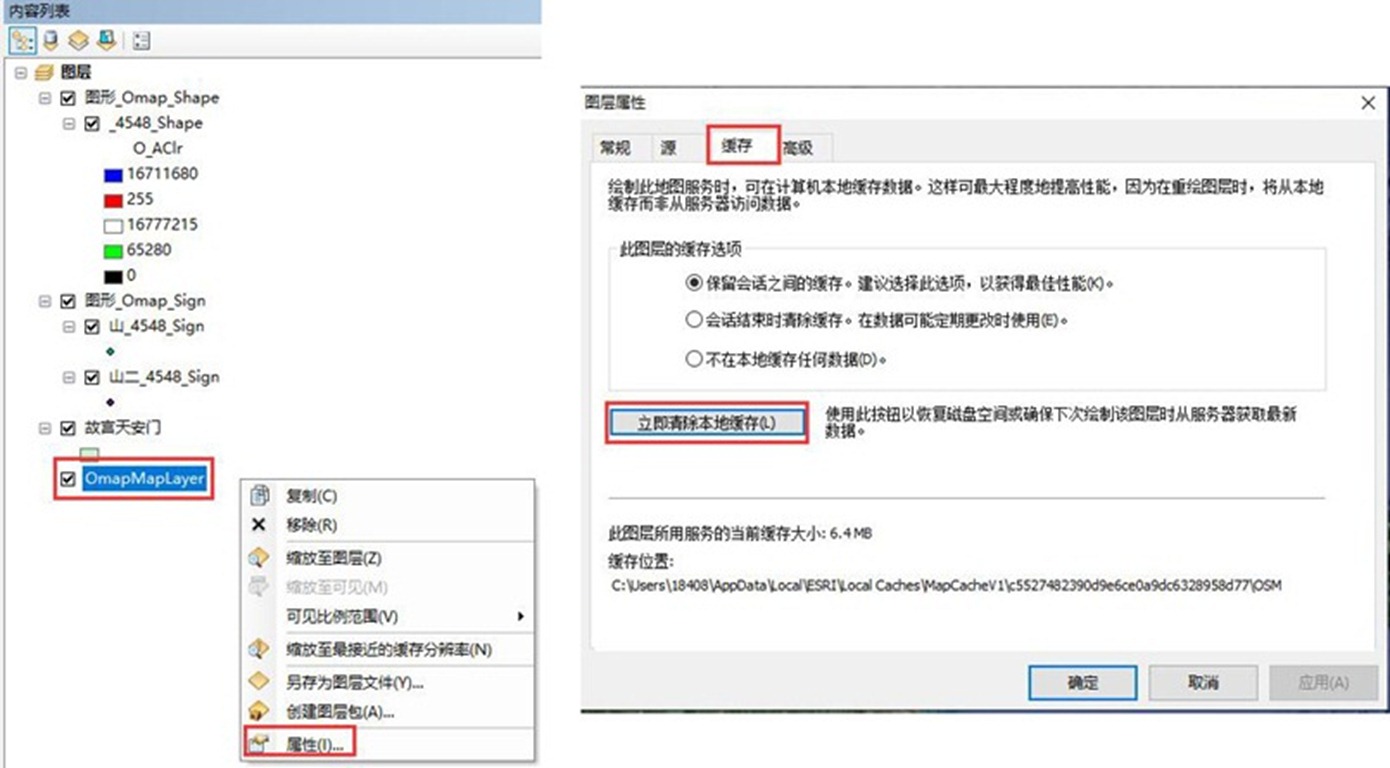

说明:如果出现了加载地图不全的情况,请到奥维中下载好地图(参考本章节(1)在奥维中下载地图);再返回到ArcMap,在[内容列表],选中图层【OmapMapLayer】,点击鼠标右键,点【属性】,点击【缓存】,点击【立即清除本地缓存】,即可。

90_thumb

2.6. 插件设置

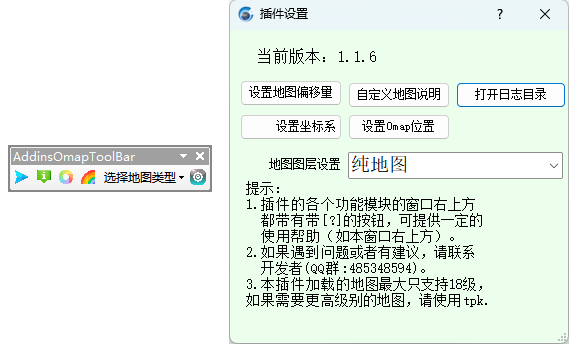

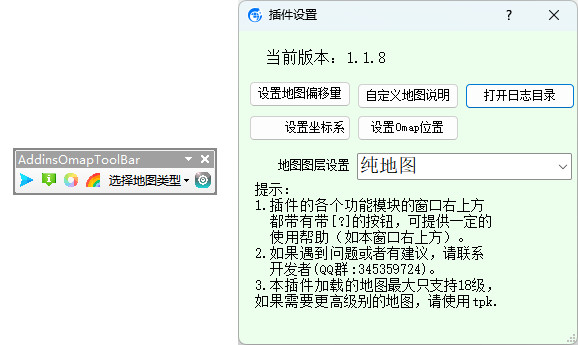

在ArcMap的[AddinsOmapToolBar]工具条中,点击wps52_thumb按钮,可查看该插件的版本,可查看自定义地图说明和打开日志目录。

如果在操作过程中出现错误提示,请点击【打开日志目录】,将[Debug.txt]文件发给奥维的研发组进行调试和改进。

19
