为了满足用户的不同需求，奥维中支持对图形对象进行图案填充，可以设置各种颜色、渐变色、图片图案和CAD图案等，本期我们将为您讲解如何在电脑端和手机端填充图片图案。

1、电脑端填充图片图案

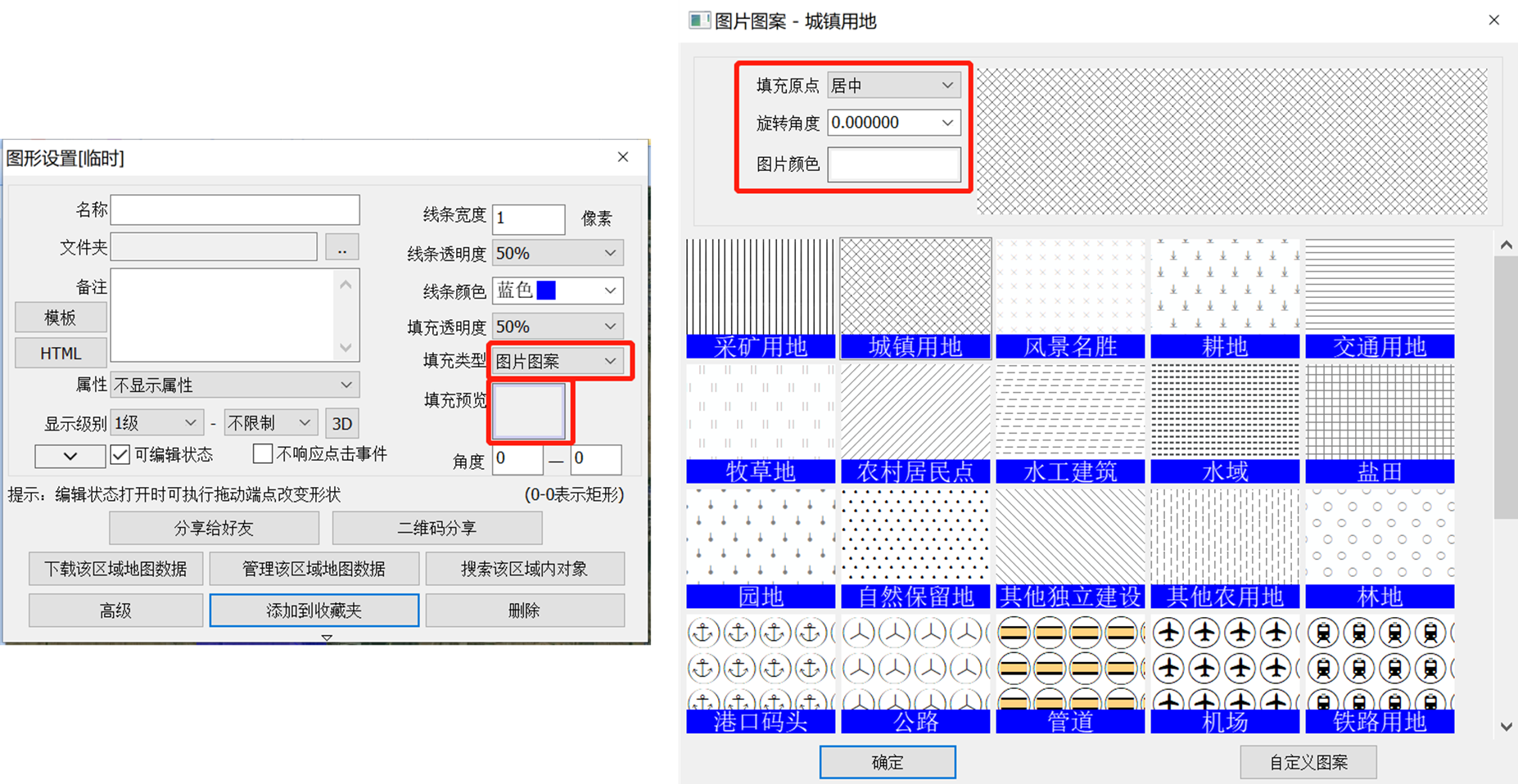

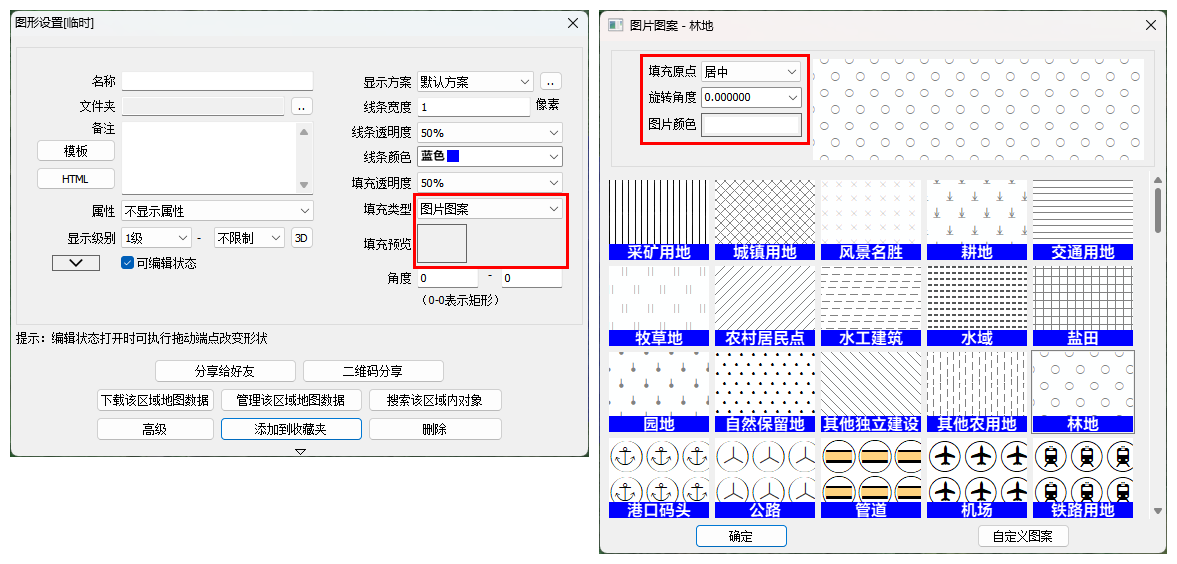

我们打开奥维，点击工具栏中的图形按钮，在地图上绘制一个图形，在弹出的图形设置窗口找到填充类型一项，选择图片图案，点击填充预览处的图形进入图片图案界面。

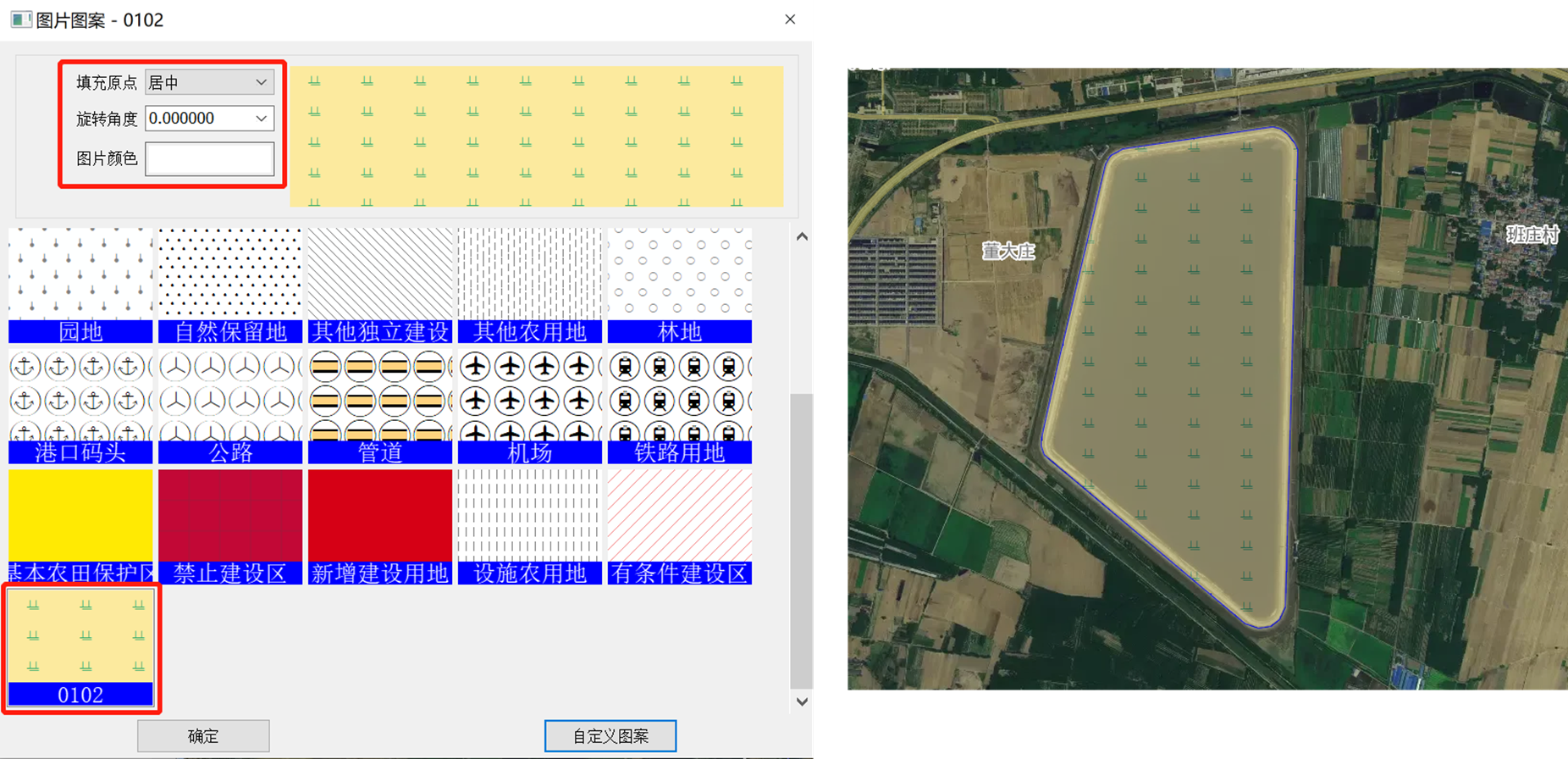

可以在下方给出的示例中选择合适的填充图案，上方设置项也可一一进行设置。

填充原点：默认为居中，也可选择自定义，自行设置原点以调整图案位置。

旋转角度：选择之后右方图案会同步产生变化，可按需求进行设置。

图片颜色：可按需求进行设置。

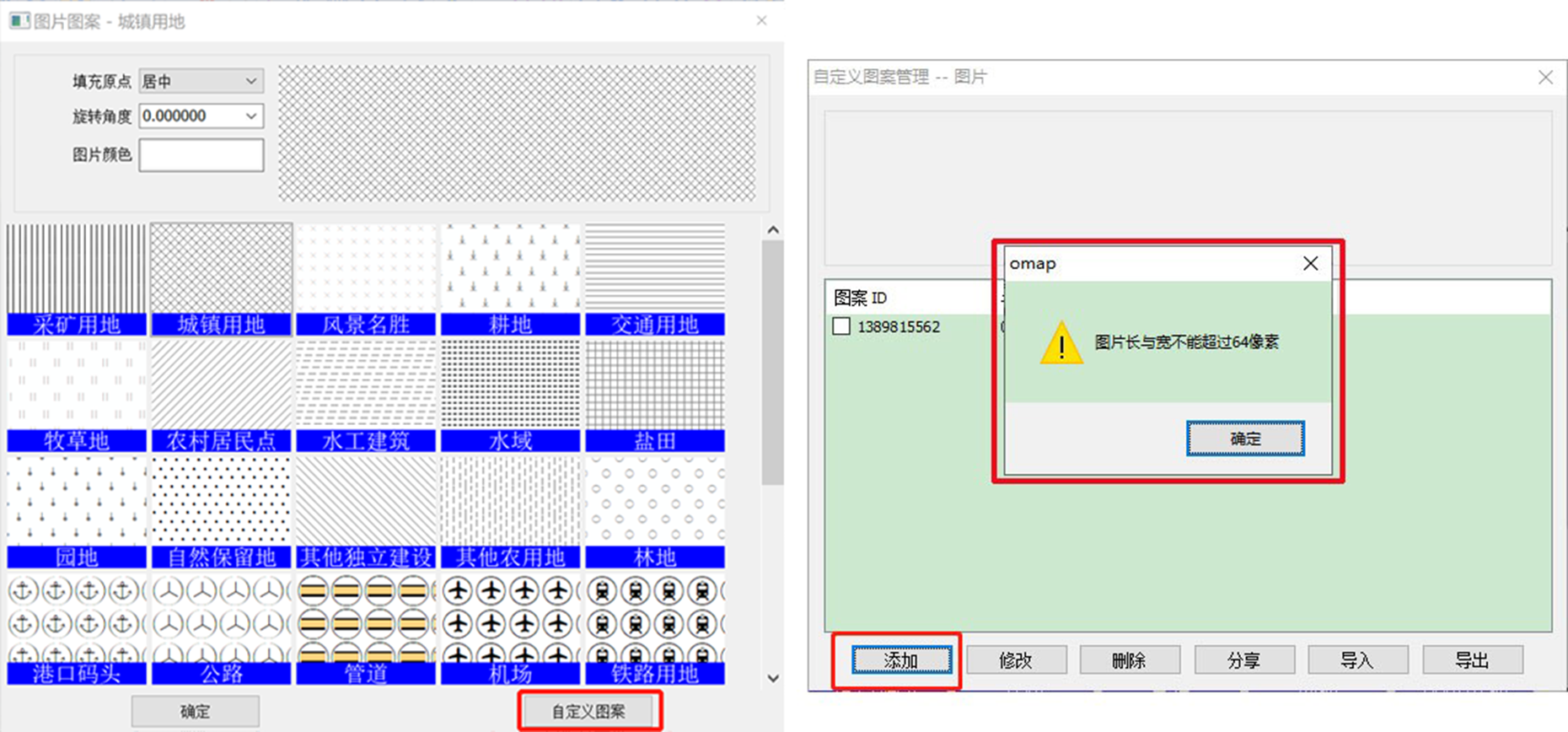

如果奥维给出的示例图案中不能满足您的需求，可以点击【自定义图案】，自行添加想设置的图案。需要注意的是，添加自定义图案时，选择的图片长和宽不能超过64像素，否则会弹出提示。

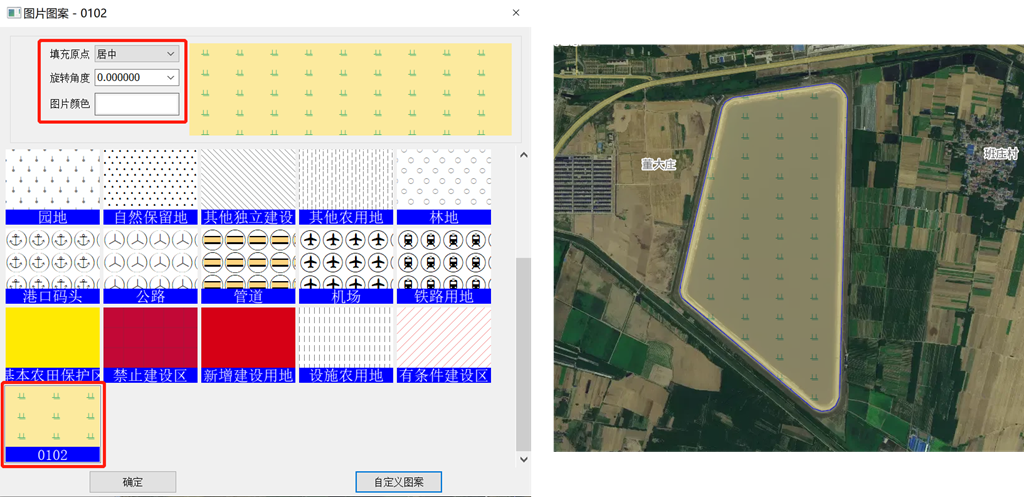

添加完成后，关闭【自定义图案管理-图片】窗口，将图案列表滑动至最下方就可以看到刚才添加图片图案，设置完成后点击【确定】，保存，即可完成图案填充的操作

下面我们介绍如何在奥维手机端进行图片图案填充。

2、手机端填充图片图案

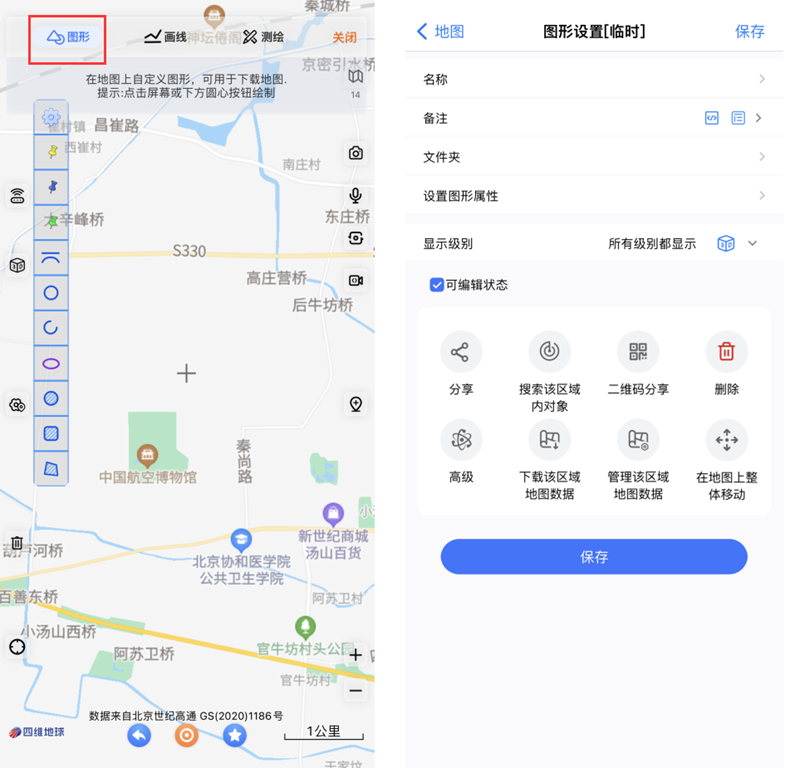

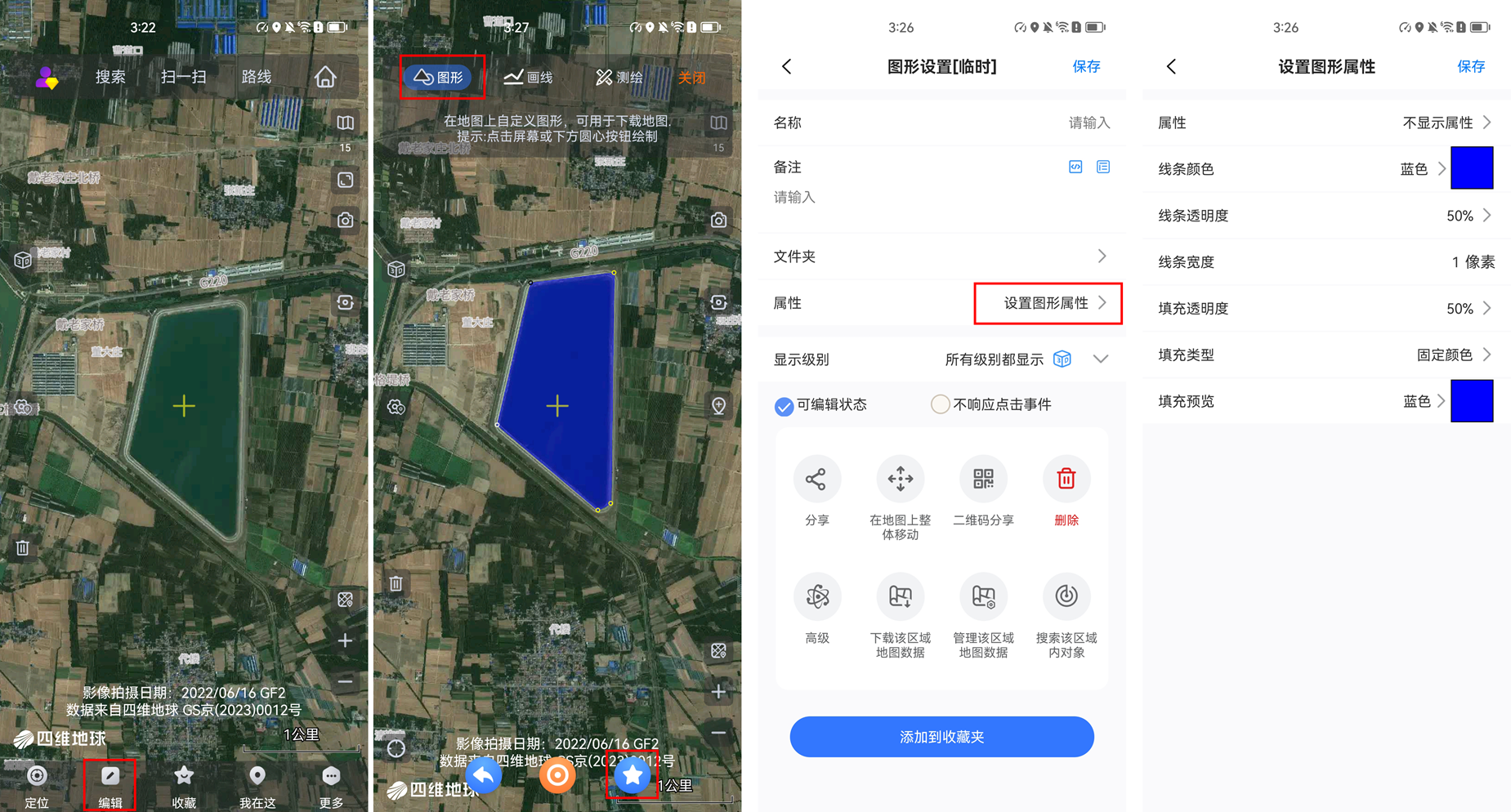

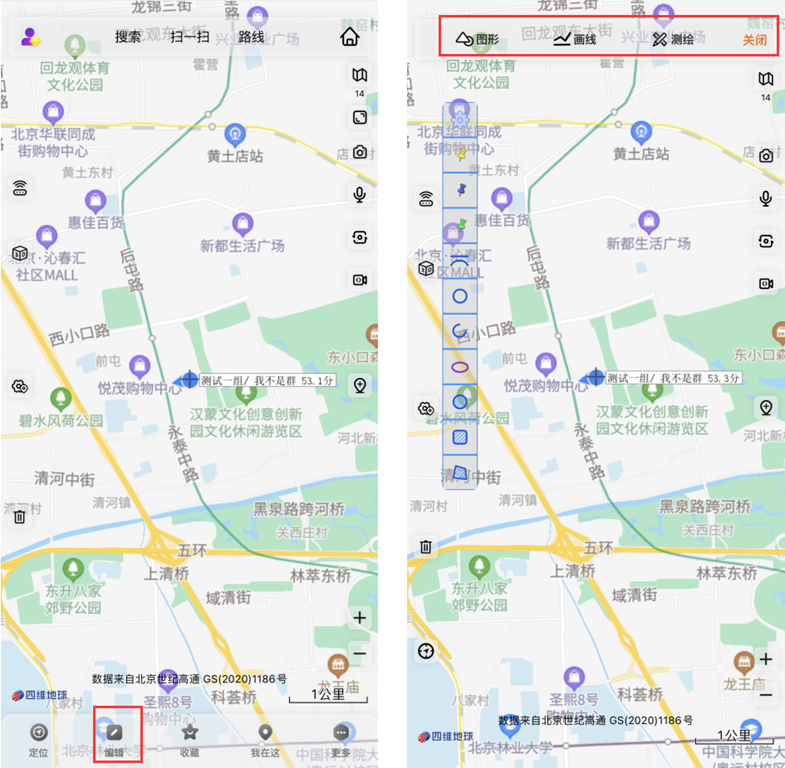

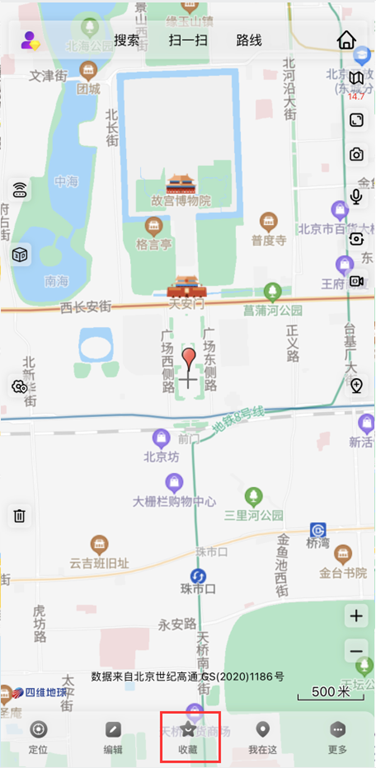

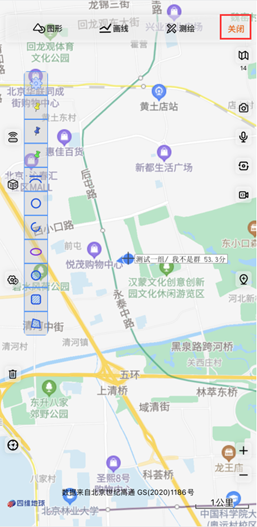

在奥维主界面，点击【编辑】→【图形】，创建一个图形对象，点击下方收藏按钮进入图形设置界面，点击[设置图形属性]进入到属性设置界面。

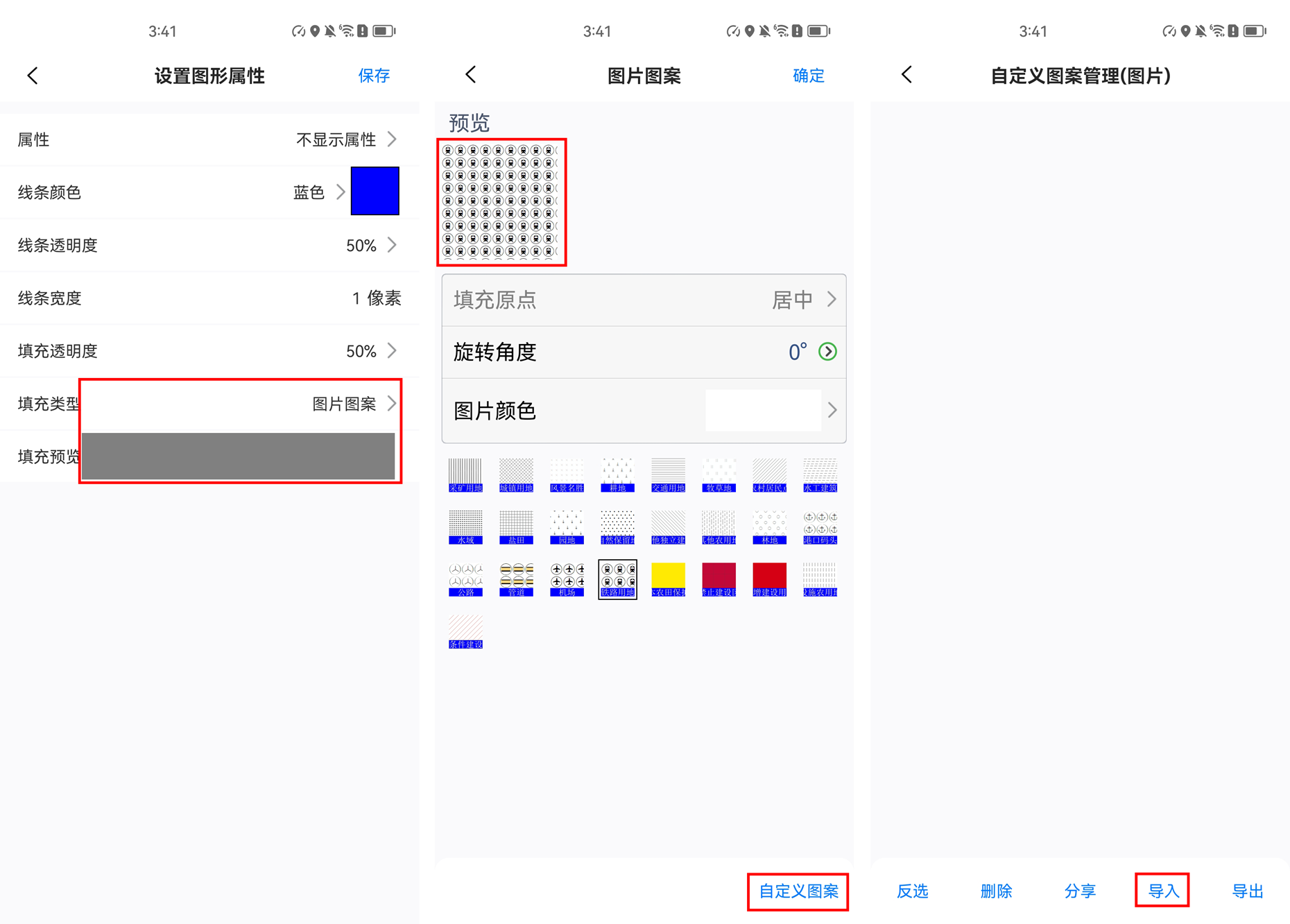

填充类型选择图片图案，点击【填充预览】进入到【图片图案】设置界面，修改相应的设置项[预览]处图案也会产生相应的变化，如果需要设置自定义图片图案，需要导入文件，手机端不支持直接添加。

填充原点一项在手机上无法设置，其他项与电脑端设置方法相同，我们不再重复讲解，设置完成后点击【确定】→【保存】，即可完成图案填充的操作。

为了满足不同行业用户的需求，奥维支持对图形的填充类型进行自定义。您可以选择固定颜色、渐变色、图片图案和CAD图案等对图形进行填充。其中CAD图案，采用与常用CAD软件一致的格式定义，能够与CAD软件无缝对接。

本教程主要介绍添加CAD图案。

1、使用内置CAD图案

（1）电脑端

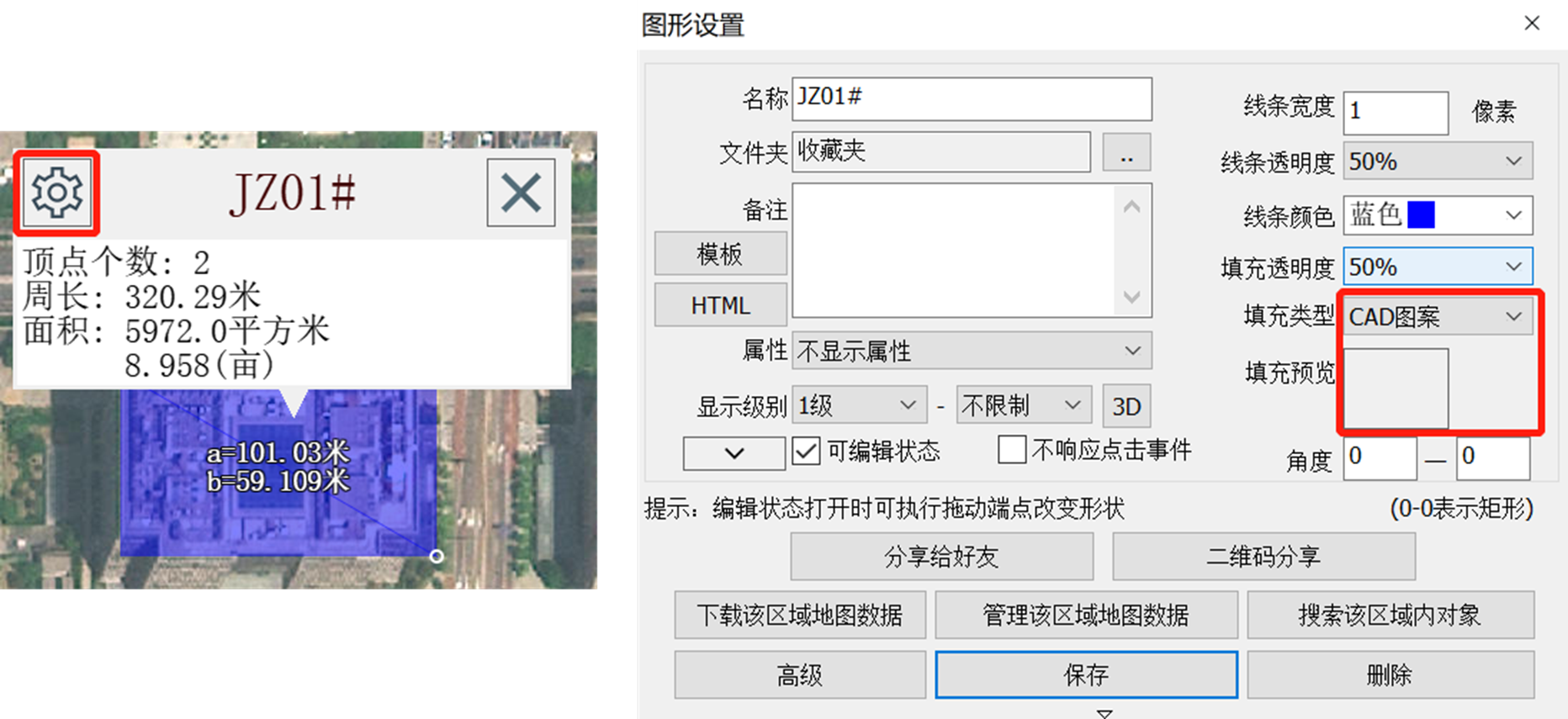

在地图上，点击图形，进入[图形设置]对话框。

填充类型，选择【CAD图案】；点击【填充预览】。

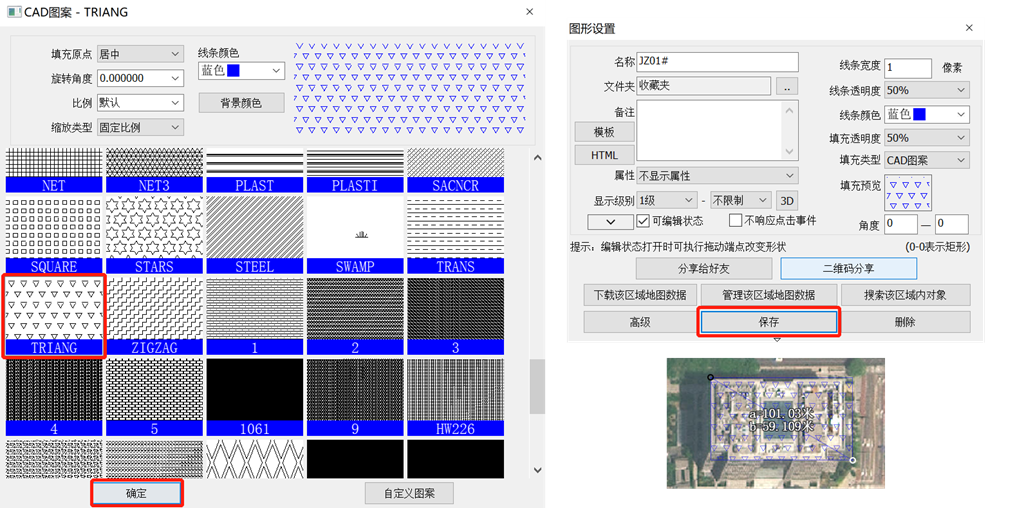

奥维中已为您内置了常用的图案，您可以直接选择使用。当然，您可以根据实际需求对内置图案的部分属性进行修改。

填充原点：默认为居中，也可选择自定义，自行设置原点以调整图案位置

旋转角度：选择之后右方图案会同步产生变化，可按需求进行设置

缩放类型：默认为固定比例，可以点击【比例】自行调整大小；缩放类型也可以选择随地图缩放，选择之后【比例】会自动变化，一般不需要另外改动。

线条颜色：图案中线条部分的颜色，可自行设置

背景颜色：可设置透明或特定颜色

设置完成后，点击【确定】—>【保存】，即可。

（2）手机端

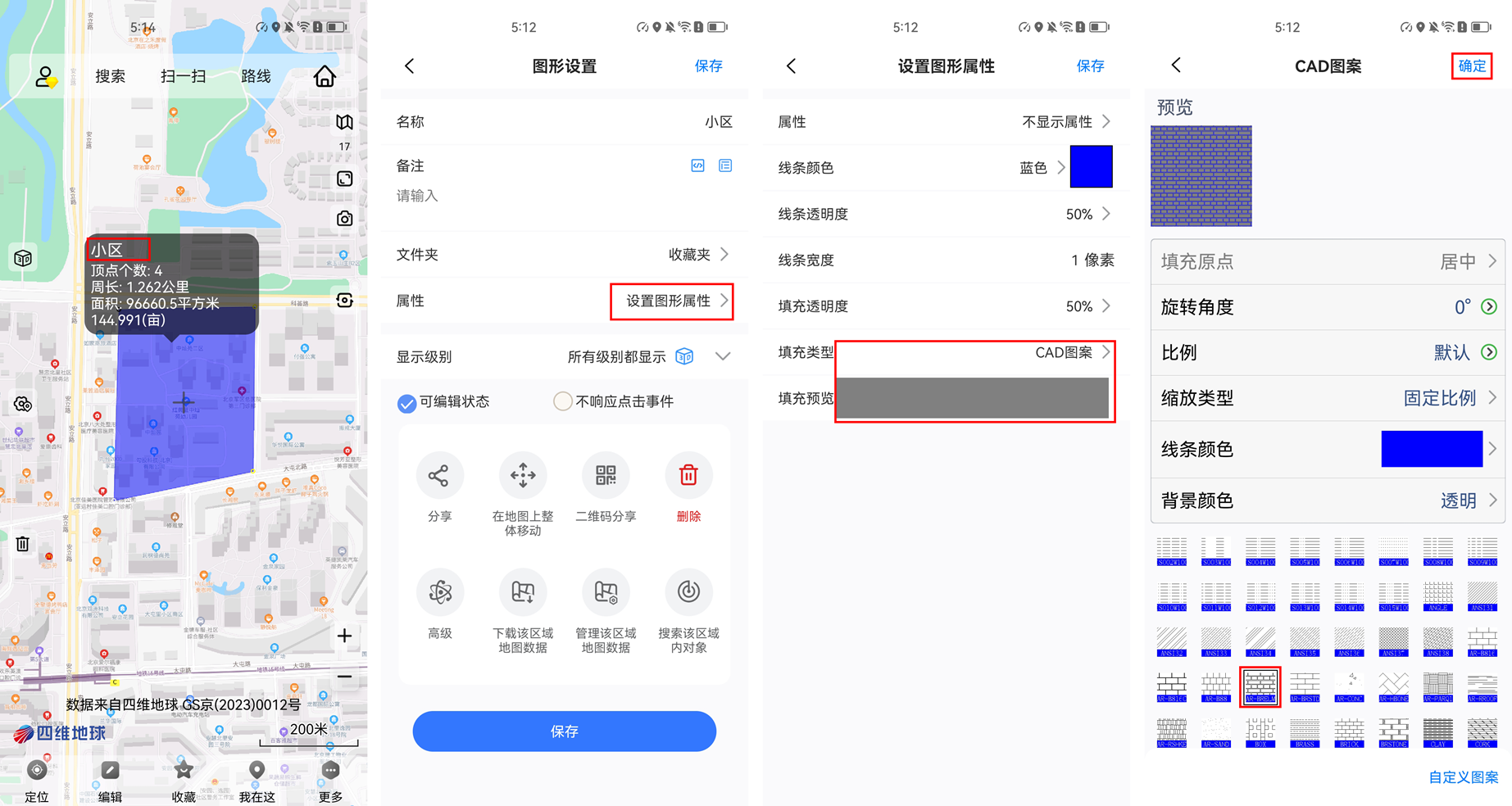

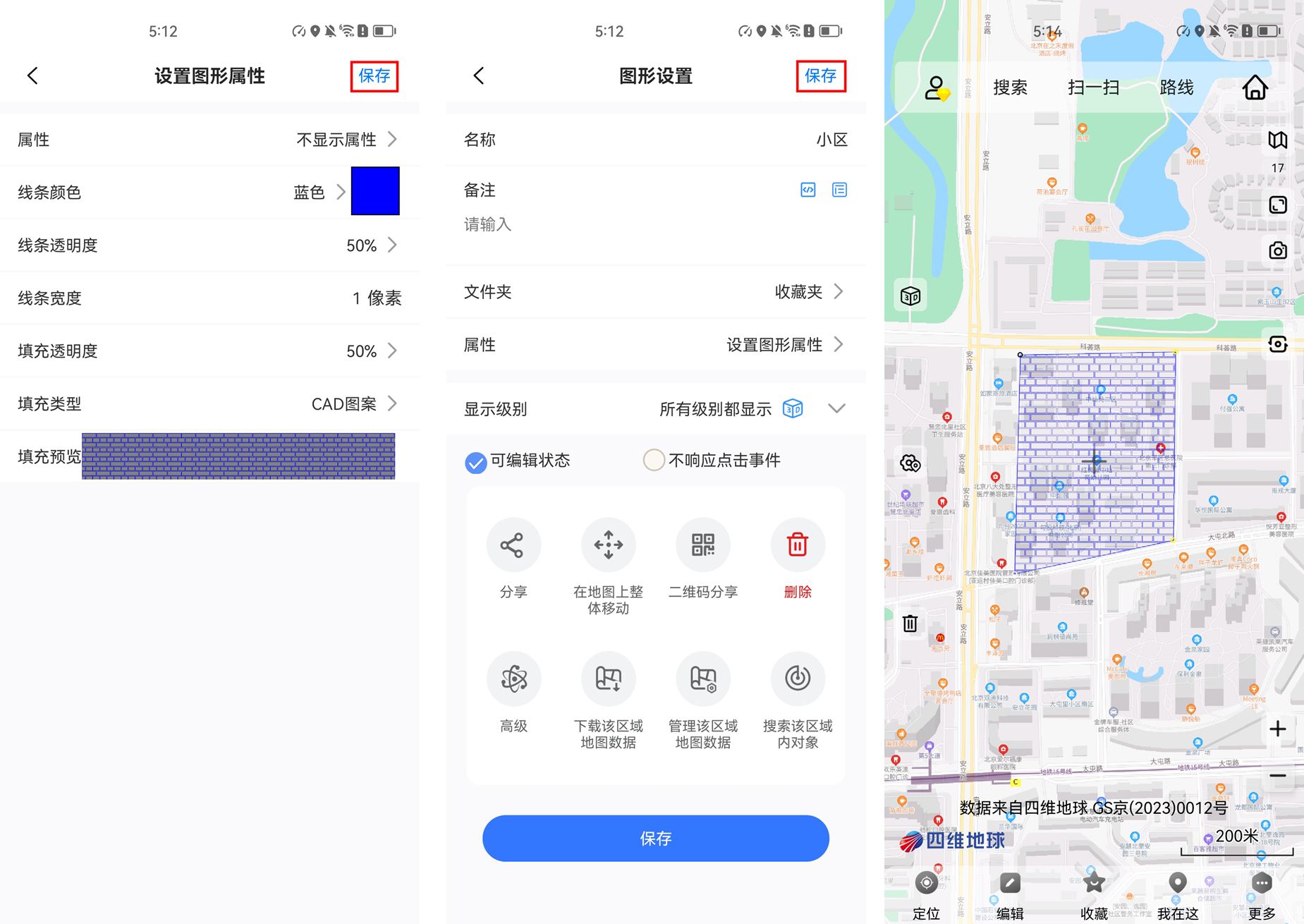

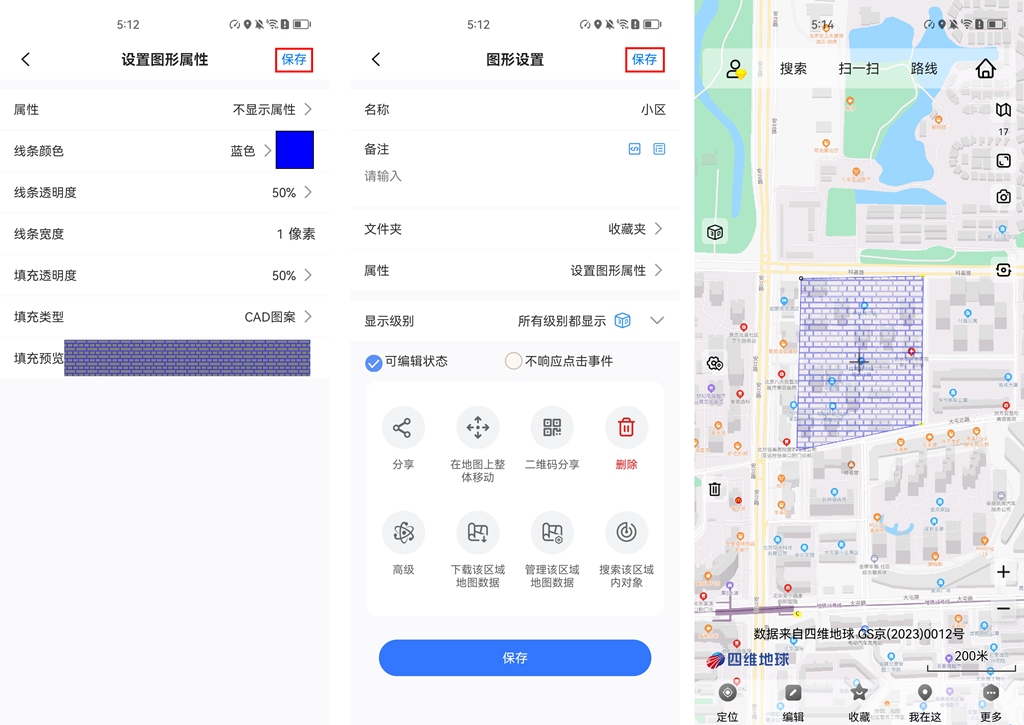

在奥维手机端主界面，点击图形，进入[图形设置]页面，点击【设置图形属性】。

填充类型，选择【CAD图案】；点击【填充预览】。

您可以直接选择需要的图案。另外，您可以对该图案的线条颜色和背景颜色进行修改。

设置完成后，点击【确定】。

点击【保存】—>【保存】，即可。

2、添加自定义CAD图案

我们为了满足不同行业用户的需求，丰富图块的填充，支持您自行添加CAD图案。当然，图案的各项属性需符合奥维定义的格式要求。

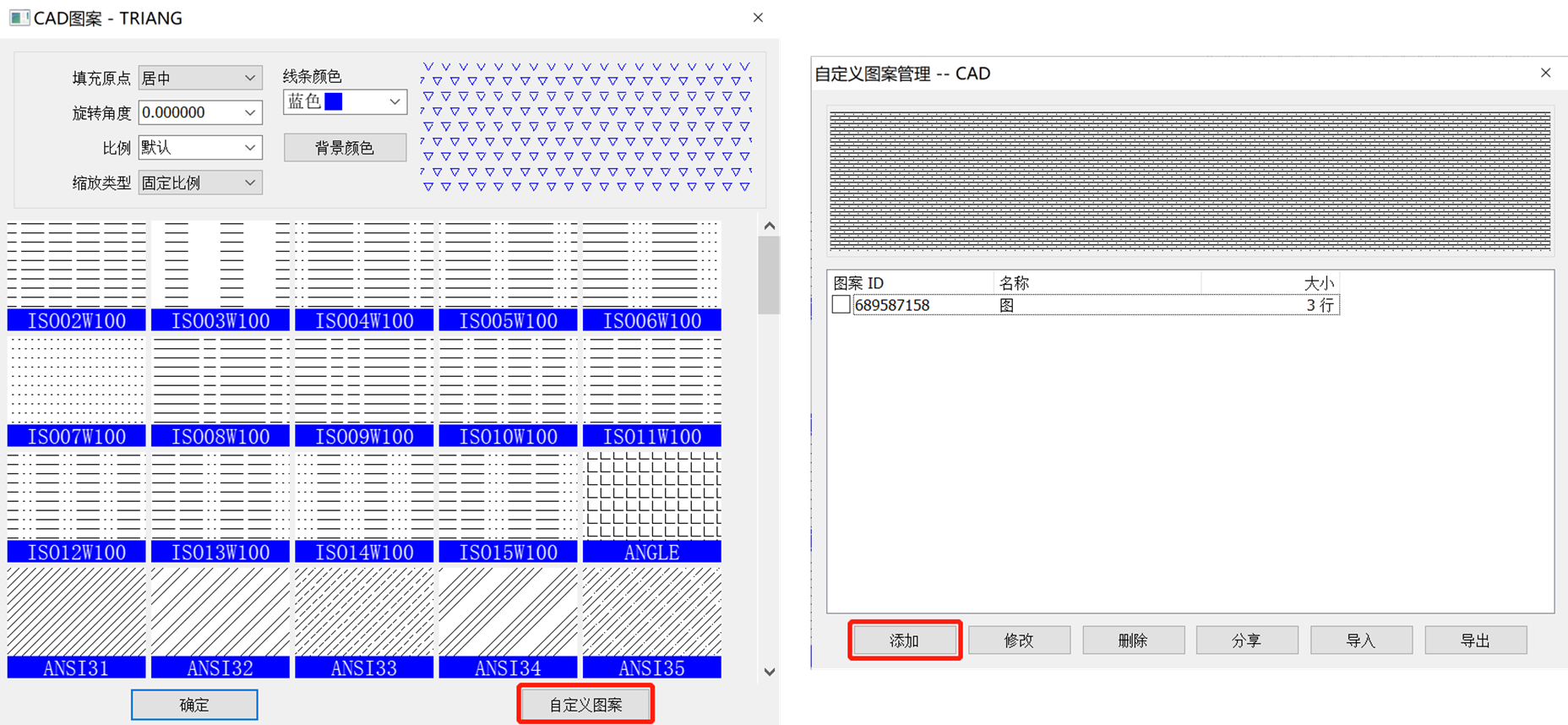

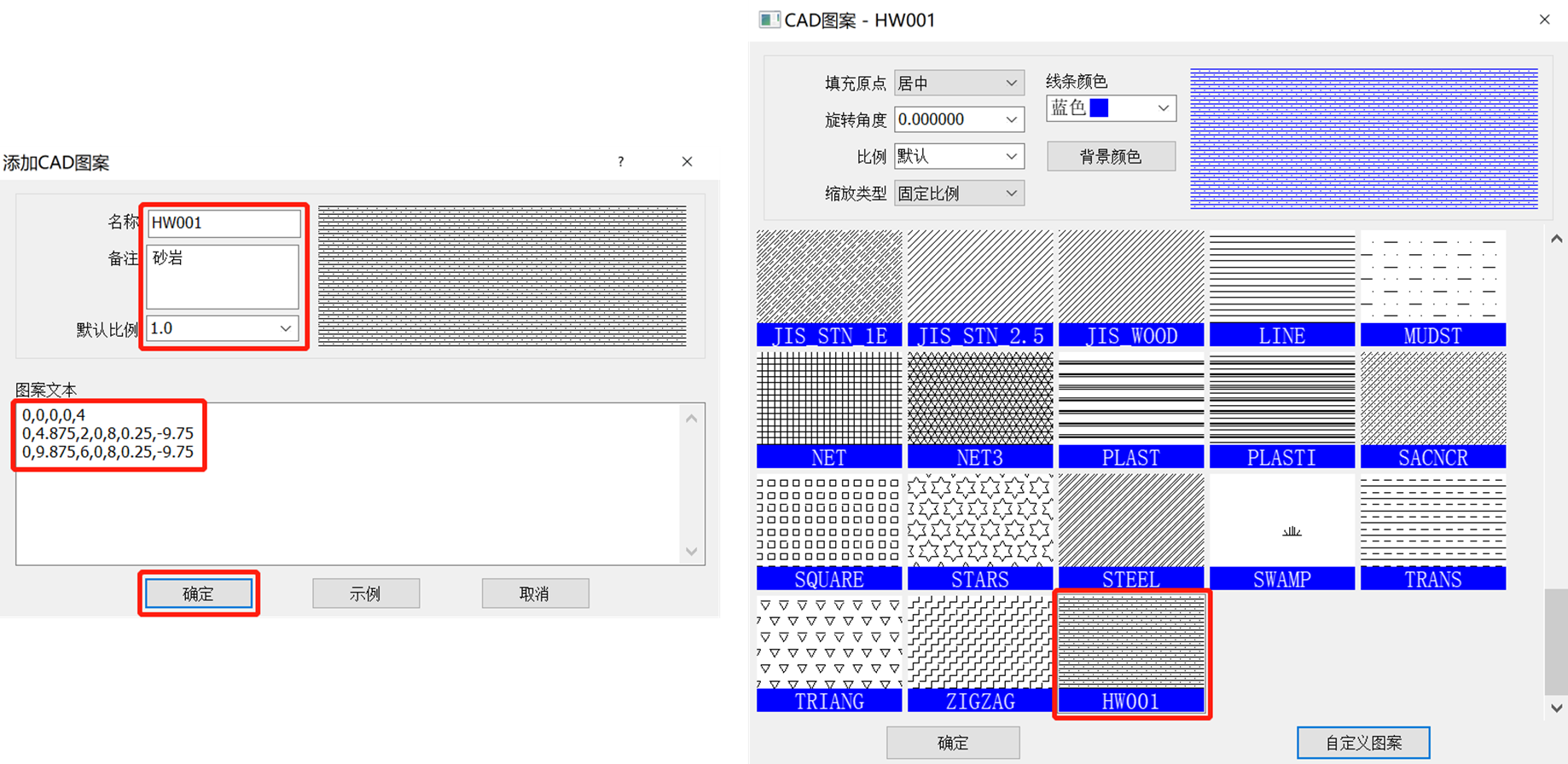

在奥维电脑端，再次进入到[CAD图案]对话框，点击【自定义图案】—>【添加】

在[添加CAD图案]对话框，您需要在[图案文本]栏填写CAD图案的标准编码。

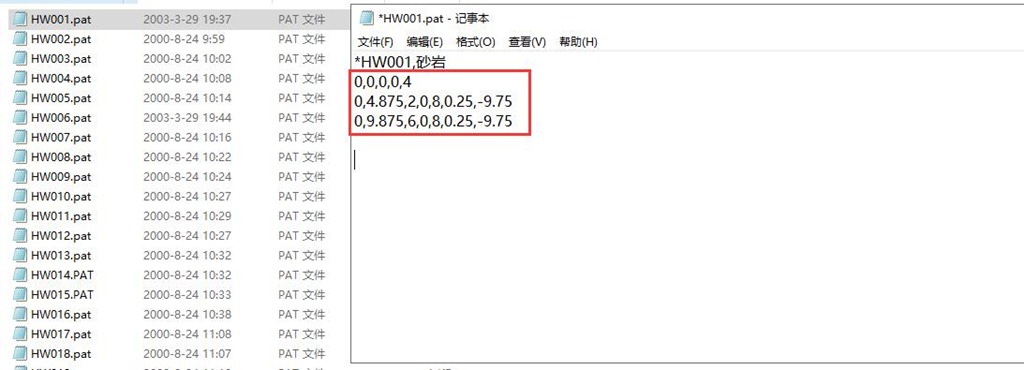

CAD的图案文件为.pat文件，您可以使用记事本打开。

将图案编码复制到奥维中，并填写名称、备注等信息。

添加完成后，点击【确定】，关闭[自定义图案管理--CAD]对话框。

您可以在[CAD图案]对话框直接使用刚添加图案，同样支持对填充原点、旋转角度、比例等属性。

下面我们给出几个图案文本示例：

*石英砂岩：

*闪长岩：

*粉质粘土：

*圆砾：

3、将自定义图案分享到手机端

在奥维手机端，如果需要使用自定义CAD图案，您可以先在电脑端添加，然后分享到手机端。

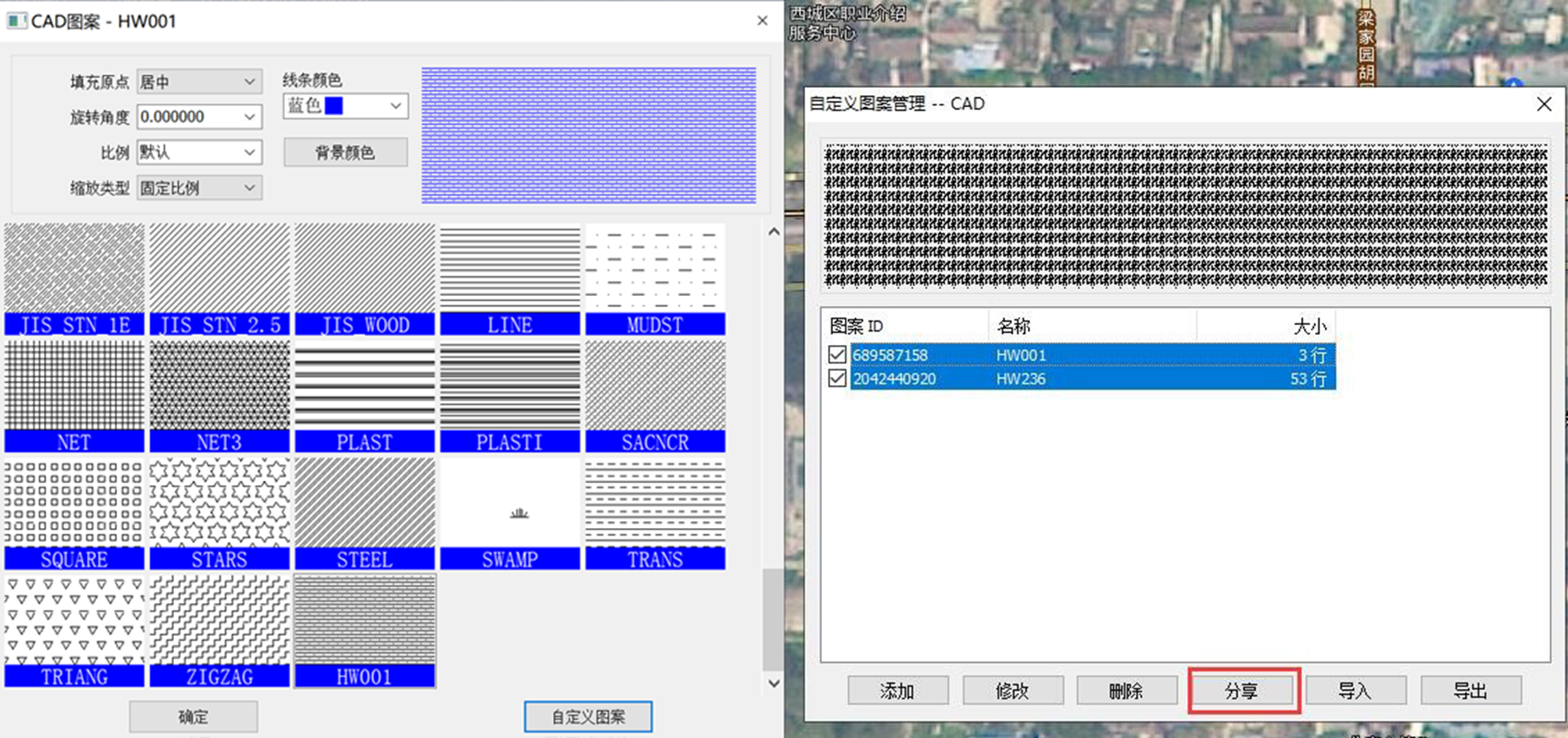

在奥维电脑端，进入[自定义图案管理--CAD]对话框，勾选需要分享的图案，点击【分享】。

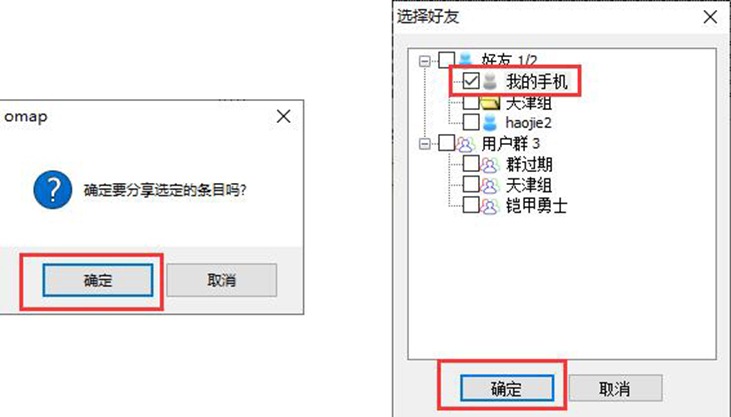

点击【确定】，勾选【我的手机】（如果要分享给好友，请勾选好友），点击【确定】，即可。

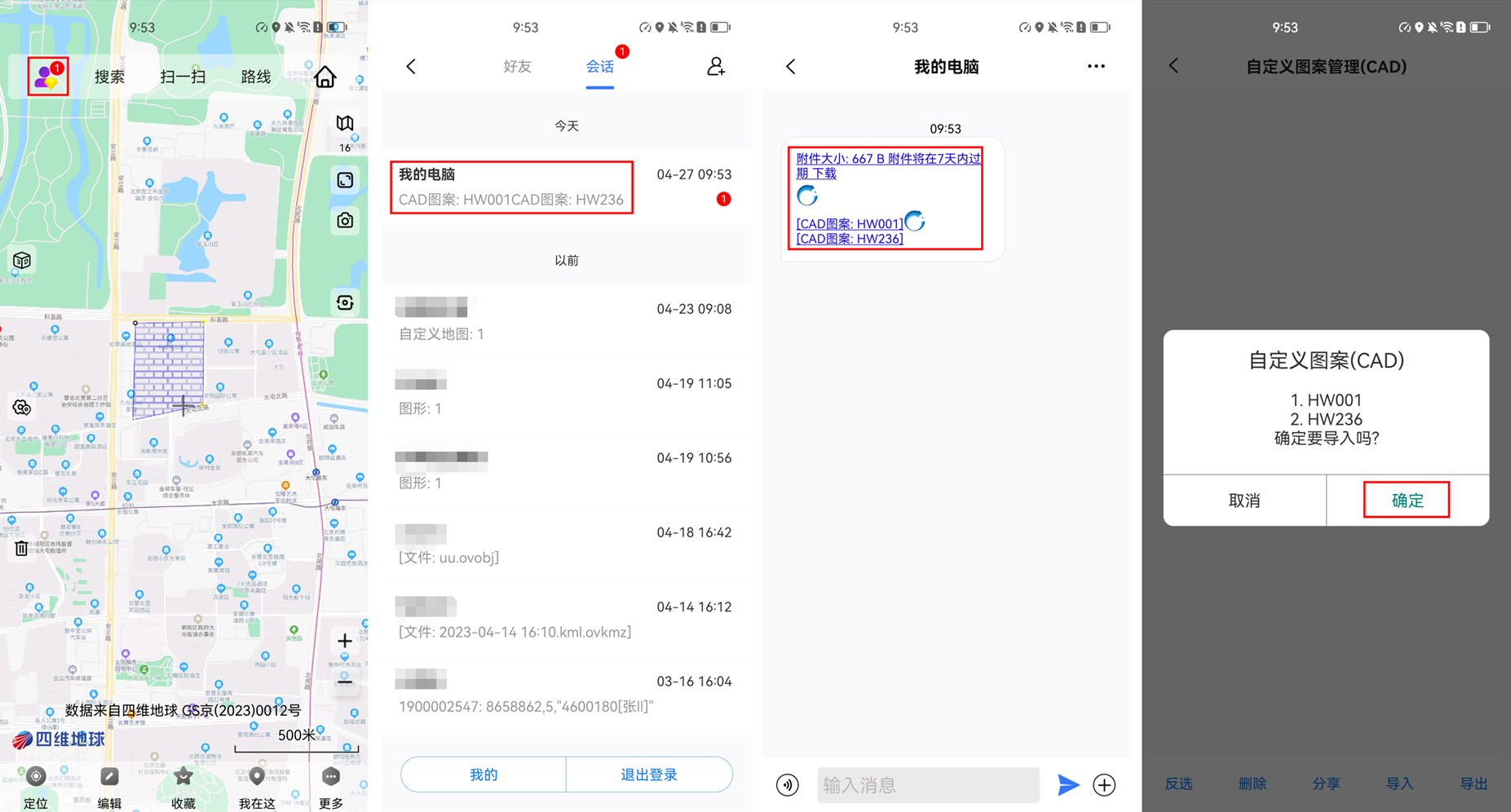

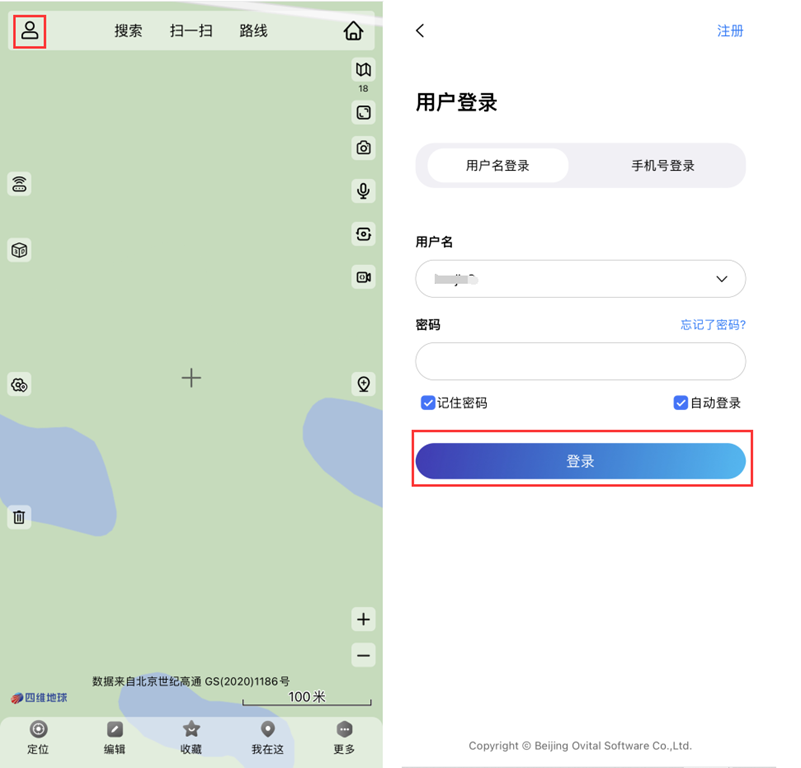

在手机端登录账户后，点击左上角头像，切换到[会话]页面，点开“我的电脑”发送过来的信息。

下载刚发送的CAD图案，然后再点击这条消息。系统会提示您是否导入，您点击【确定】，即可。

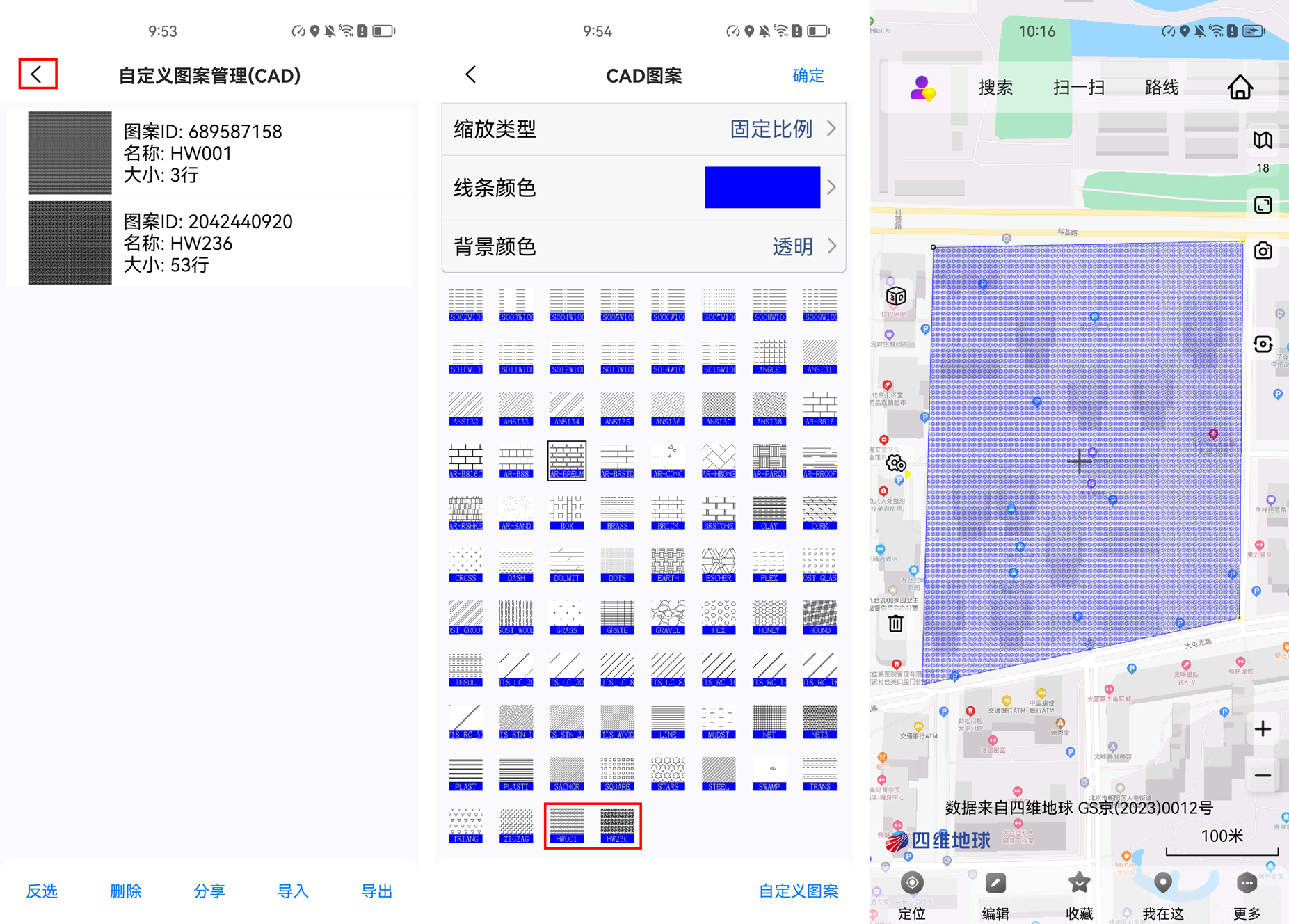

点击【返回】，返回到主界面，并进入到[CAD图案]页面，您可以看到刚导入的图案，直接选择该图案使用即可。

在奥维客户端中可以查看轨迹的剖面图，分析地面上某一区域内的填方量和挖方量。

使用此功能，要求奥维软件版本为v9.1.6及以上，并需要购买VIP。

本文仅介绍奥维手机端此功能的操作。电脑端操作请参考《奥维电脑端轨迹剖面图和挖填方面积计算使用说明》。

1、查看轨迹剖面图

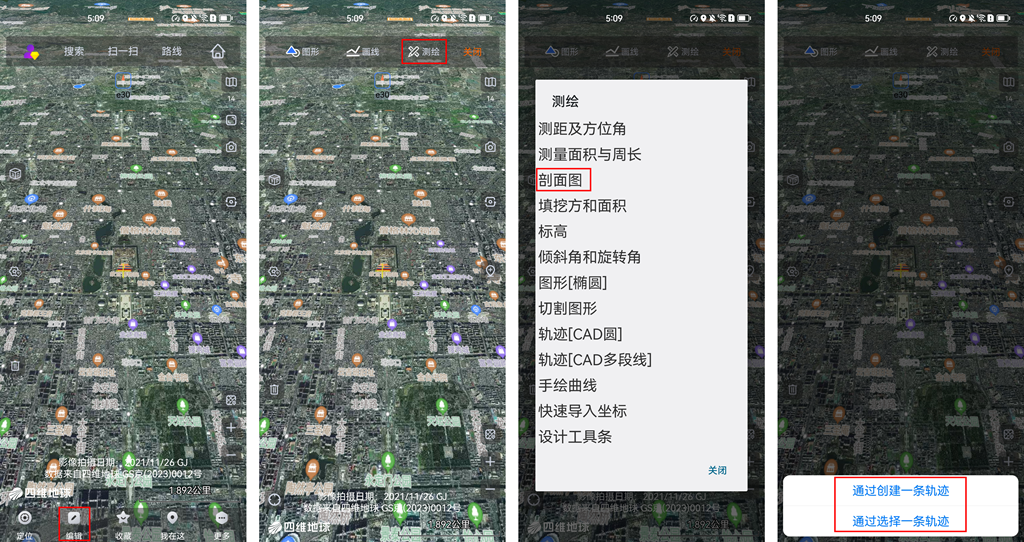

您在奥维手机端主界面，点击【3D】按钮，进入三维模式。

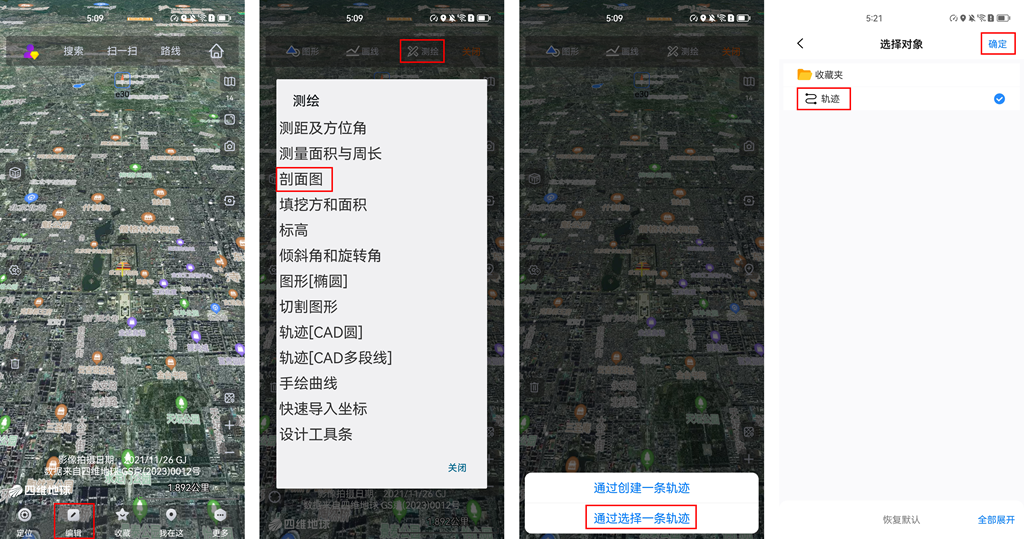

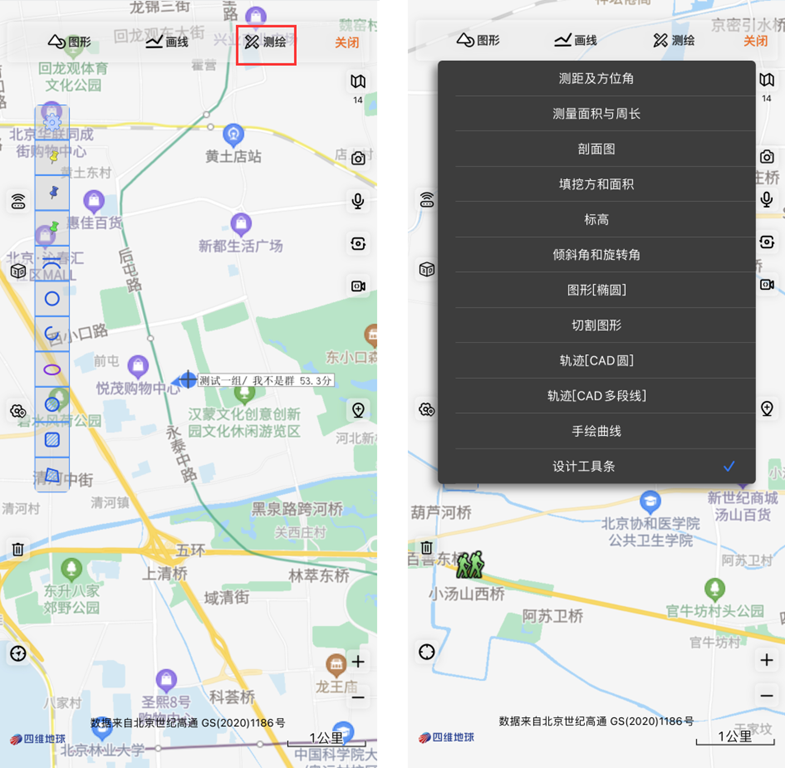

点击编辑→测绘→剖面图；这里您可以选择两种方式：通过创建一条轨迹、通过选择一条轨迹。

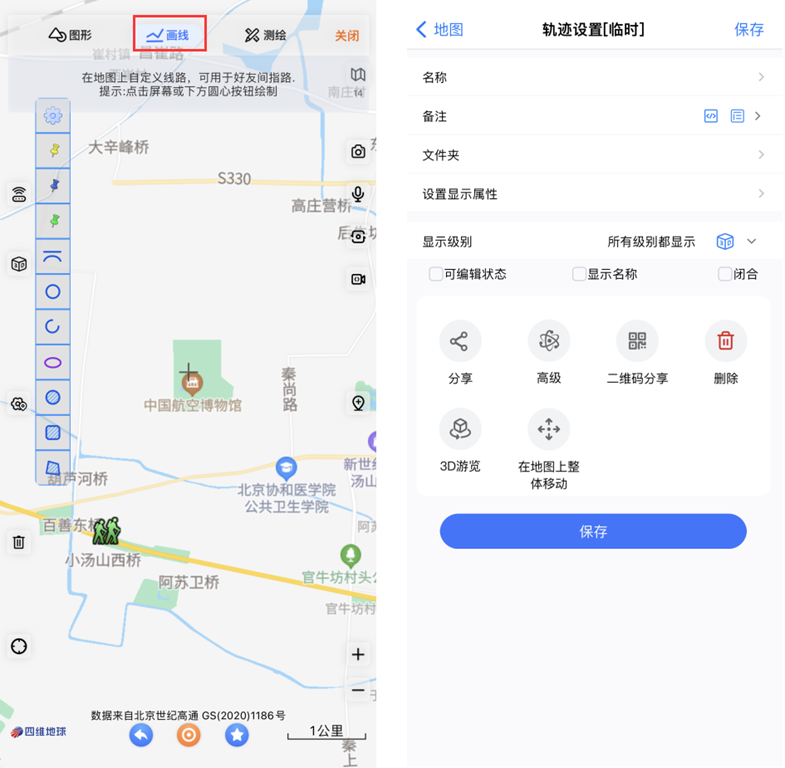

通过创建一条轨迹：在地图上绘制一条轨迹，绘制到终点时，点击下方的按钮，即可显示出刨面图。

通过选择一条轨迹：即从收藏夹中选择轨迹，查看该轨迹的剖面图。点击点击编辑→测绘→剖面图→通过选择一条轨迹，选择一条轨迹，点击【确定】；

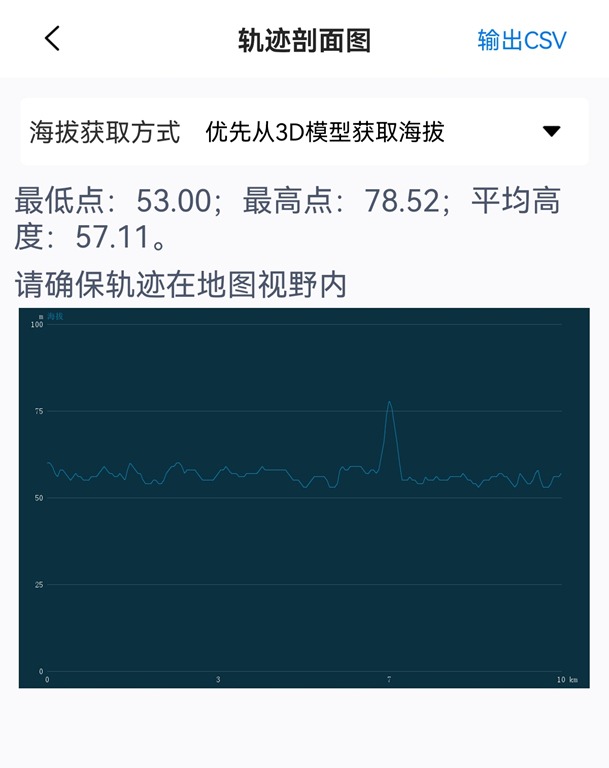

即可显示出剖面图。

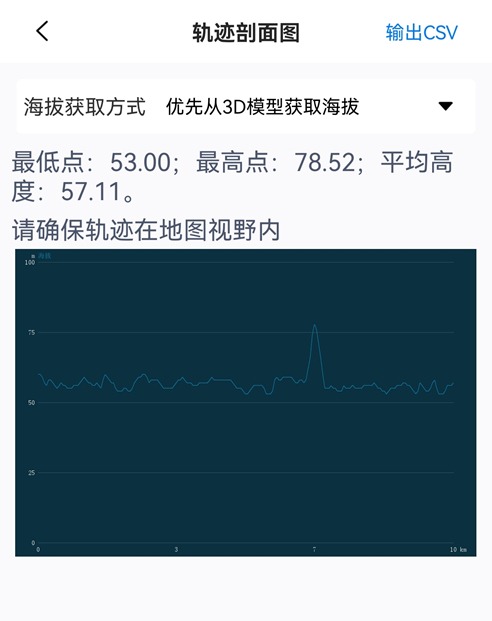

轨迹剖面图的海拔可选择通过轨迹点、高程数据、3D模型或轨迹点高度与地形高度叠加获取，直接生成轨迹内最低点、最高点及平均高度等数据。生成后的轨迹剖面图可另存为CSV文件格式，方便浏览传阅。

2、挖填方面积计算

填挖方计算，常用于建筑、道路、桥梁施工土方作业。

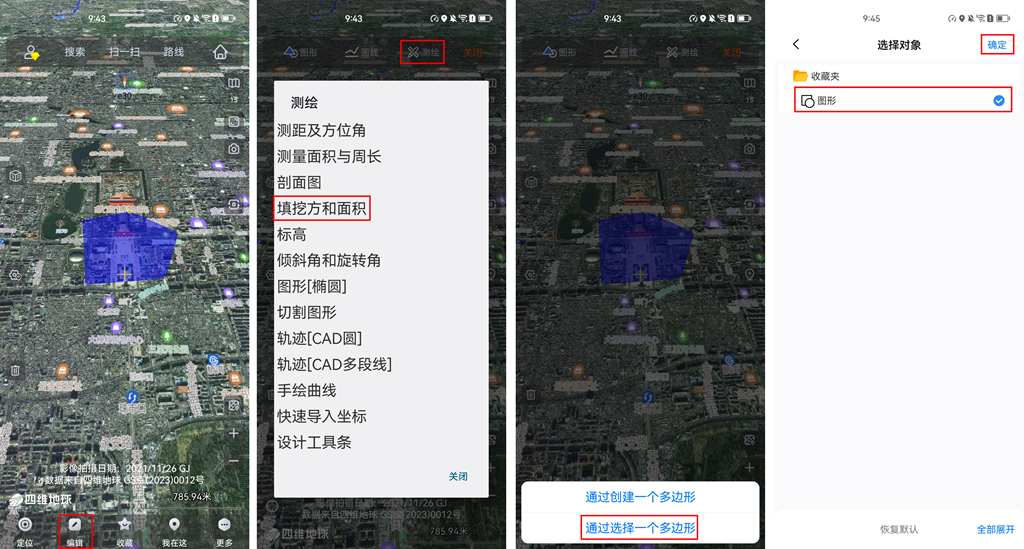

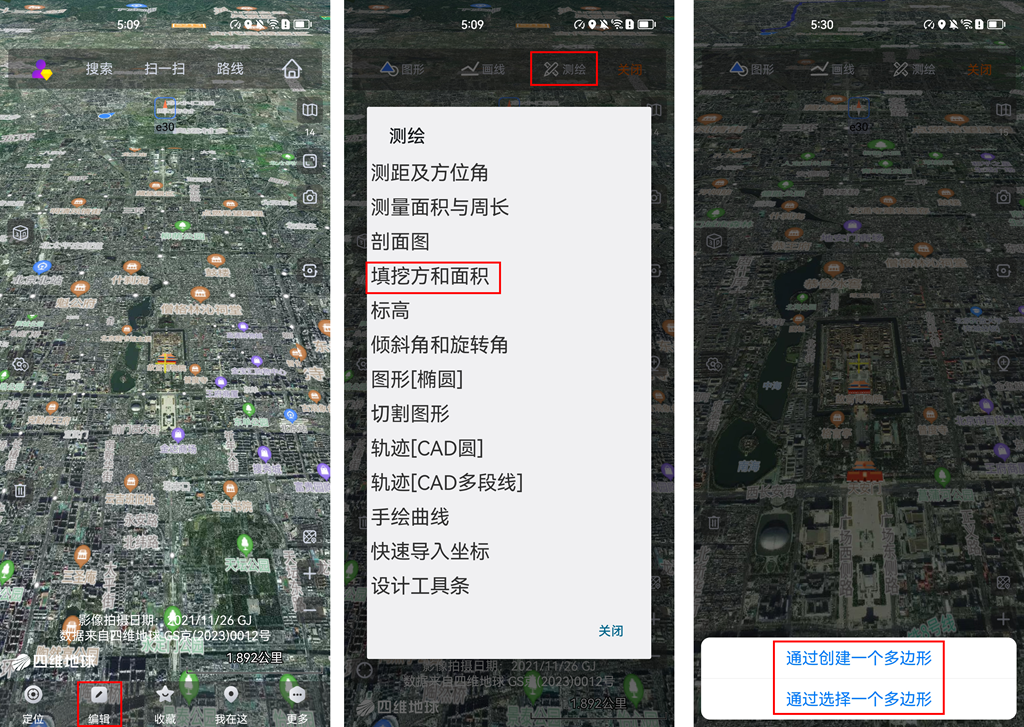

在奥维手机端主界面上，点击【3D】按钮，进入三维模式，点击编辑→测绘→挖填方和面积。同样有两个选项供您选择：通过创建一个多边形、通过选择一个多边形（从收藏夹选择）。

通过创建一个多边形，在地图上绘制一个多边形，绘制结束时，点击下方的按钮，即可显示出三维计算。

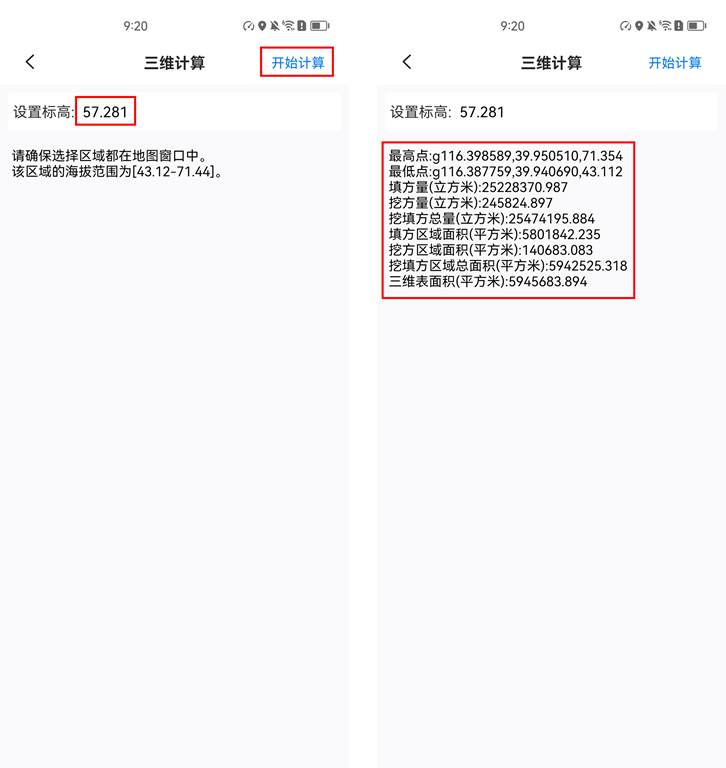

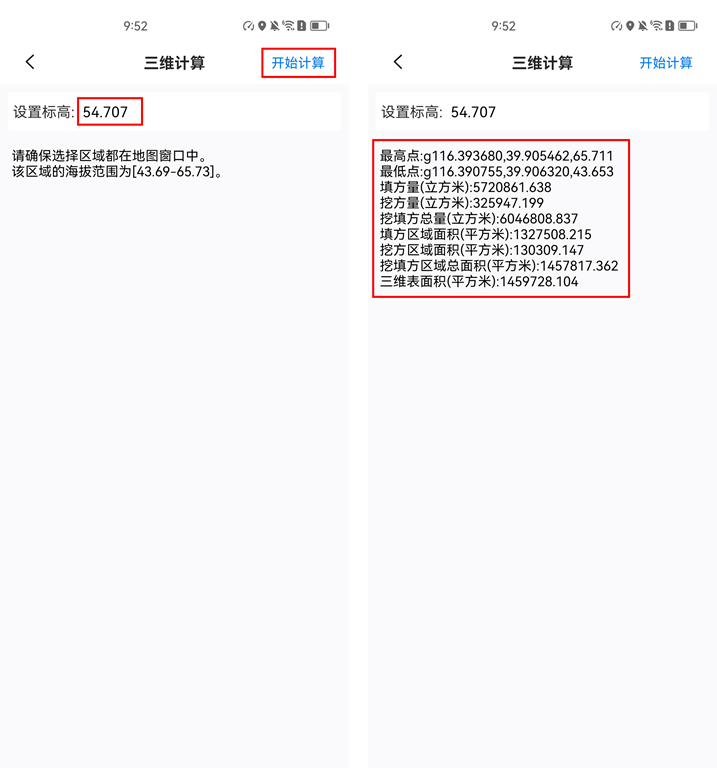

然后您设置标高，点击【开始计算】，系统自动计算出最高点、最低点、挖填方量、挖填方区域面积、三维表面积等数据。

如果您已经将带计算区域保存到收藏夹了，那么可以使用“通过选择一个多边形”，直接从收藏夹中选择图形进行计算。

点击编辑→测绘→挖填方和面积→通过选择一个多边形，选择一个多边形，点击【确定】。

然后您设置标高，点击【开始计算】。

在奥维客户端中可以查看轨迹的剖面图，分析地面上某一区域内的填方量和挖方量。

使用此功能，要求奥维软件版本为v9.1.6及以上，并需要购买SVIP。

本文仅介绍奥维电脑端此功能的操作。手机端操作请参考《奥维手机端轨迹剖面图和挖填方面积计算使用说明》。

1、查看轨迹剖面图

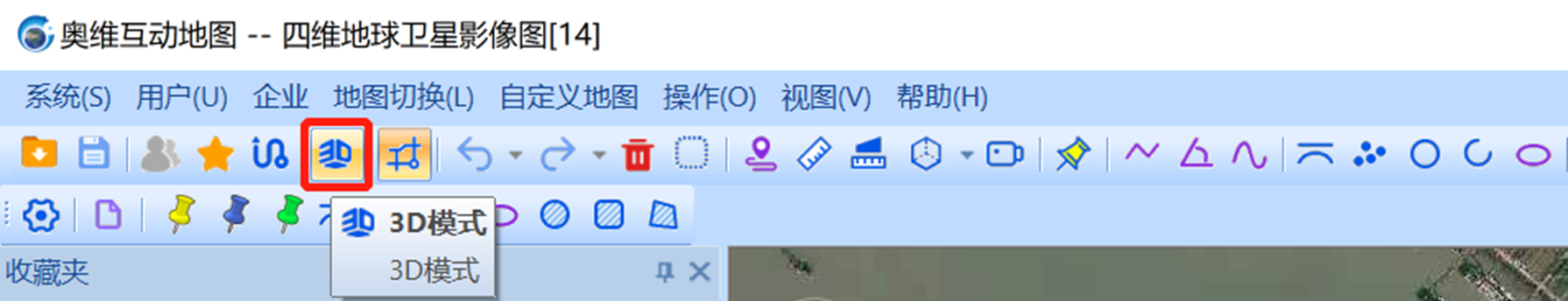

您在奥维电脑端主界面，点击【3D】按钮，进入三维模式。

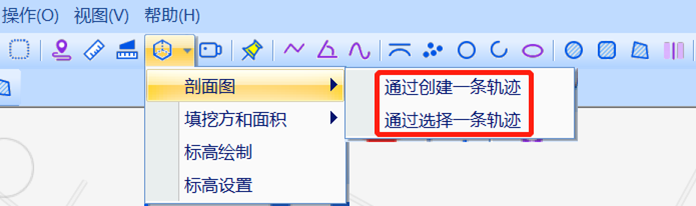

点击工具栏按钮—>【剖面图】；这里您可以选择两种方式：通过创建一条轨迹，通过选择一条轨迹。

通过创建一条轨迹：在地图上绘制一条轨迹，绘制到终点时双击左键结束，即可显示出刨面图。

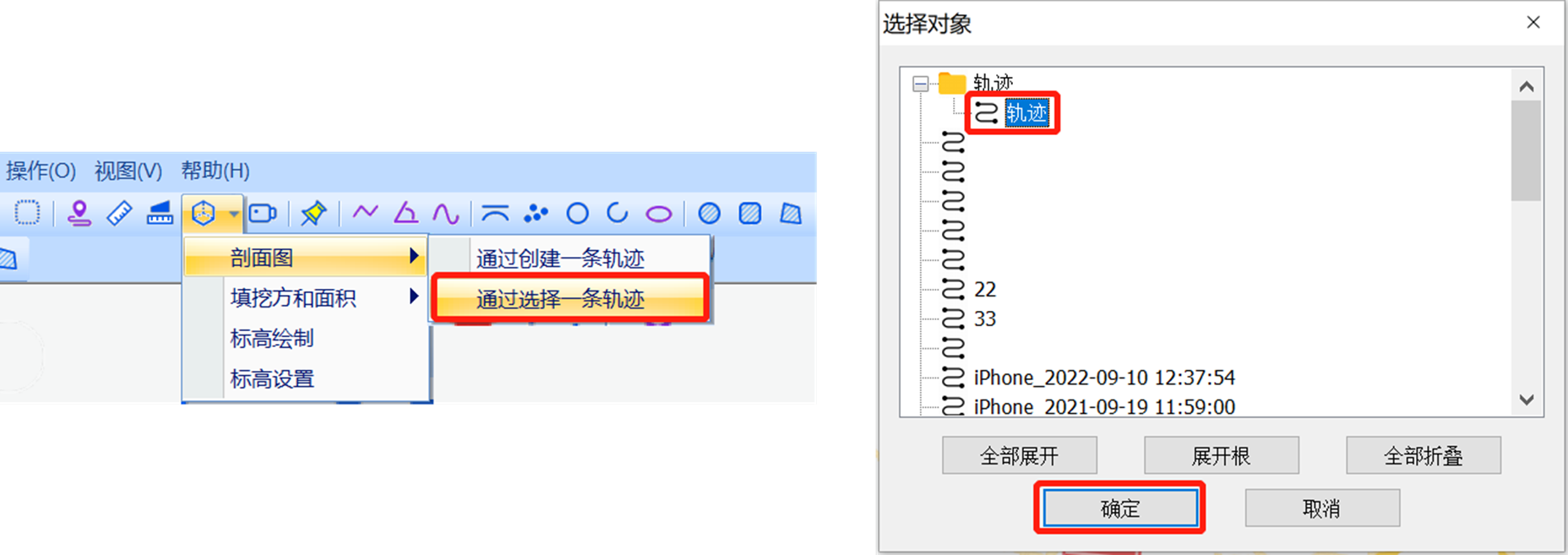

通过选择一条轨迹：即从收藏夹中选择轨迹，查看该轨迹的剖面图。点击工具栏按钮—>【剖面图】—>【通过选择一条轨迹】，选择一条轨迹，点击【确定】；

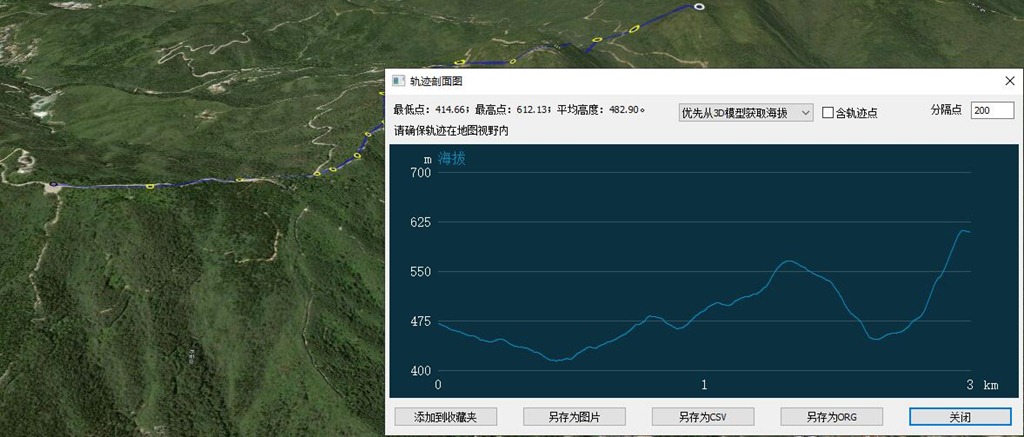

即可显示出剖面图。

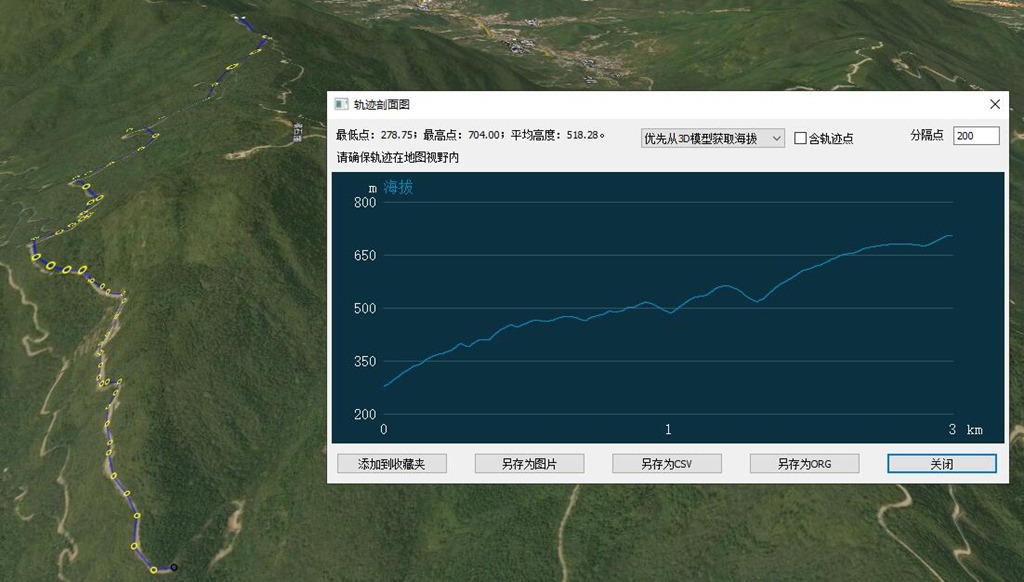

轨迹剖面图的海拔可选择通过轨迹点、高程数据或3D模型获取，直接生成轨迹内最低点、最高点及平均高度等数据。您也可以自行设置剖面分隔点个数（可选择是否包含轨迹点），显示不同精度的剖面图，生成后的轨迹剖面图可另存为图片、CSV、ORG等文件格式，方便浏览传阅。

2、挖填方面积计算

填挖方计算，常用于建筑、道路、桥梁施工土方作业。

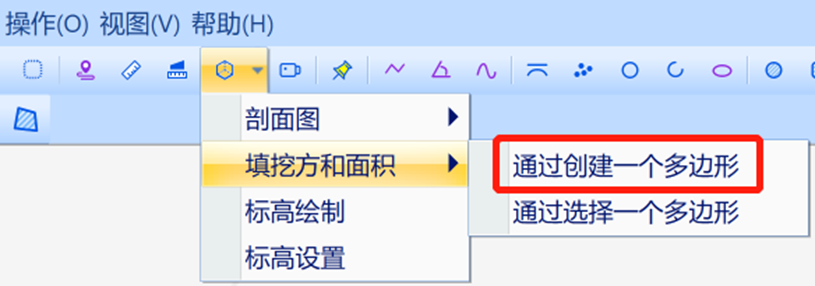

在奥维电脑端主界面上，点击3D按钮，进入三维模式，点击工具栏按钮—>【挖填方和面积】。同样有两个选项供您选择：通过创建一个多边形，通过选择一个多边形（从收藏夹选择）。

通过创建一个多边形，在地图上绘制一个多边形，双击鼠标左键结束，即可显示出三维计算。

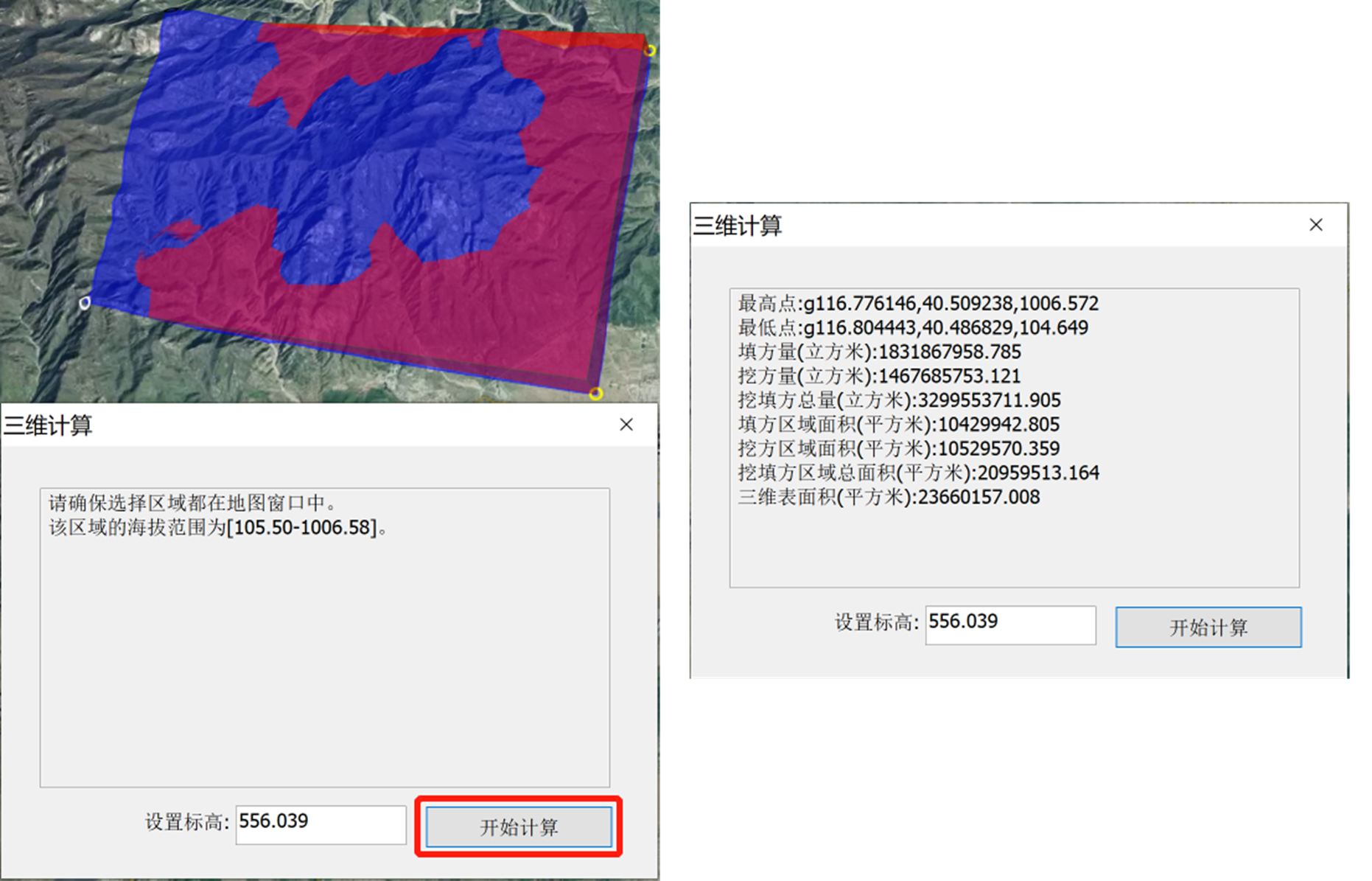

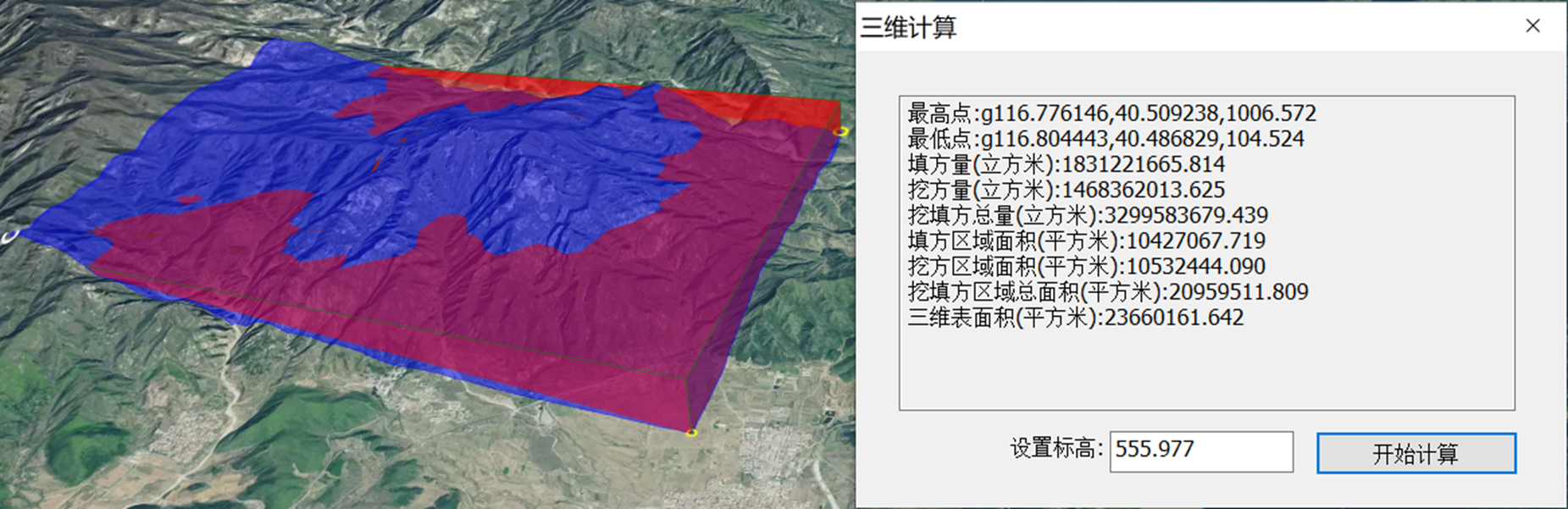

然后您设置标高，点击【开始计算】，系统自动计算出最高点、最低点、挖填方量、挖填方区域面积、三维表面积等数据。

如果您已经将带计算区域保存到收藏夹了，那么可以使用“通过选择一个多边形”，直接从收藏夹中选择图形进行计算。

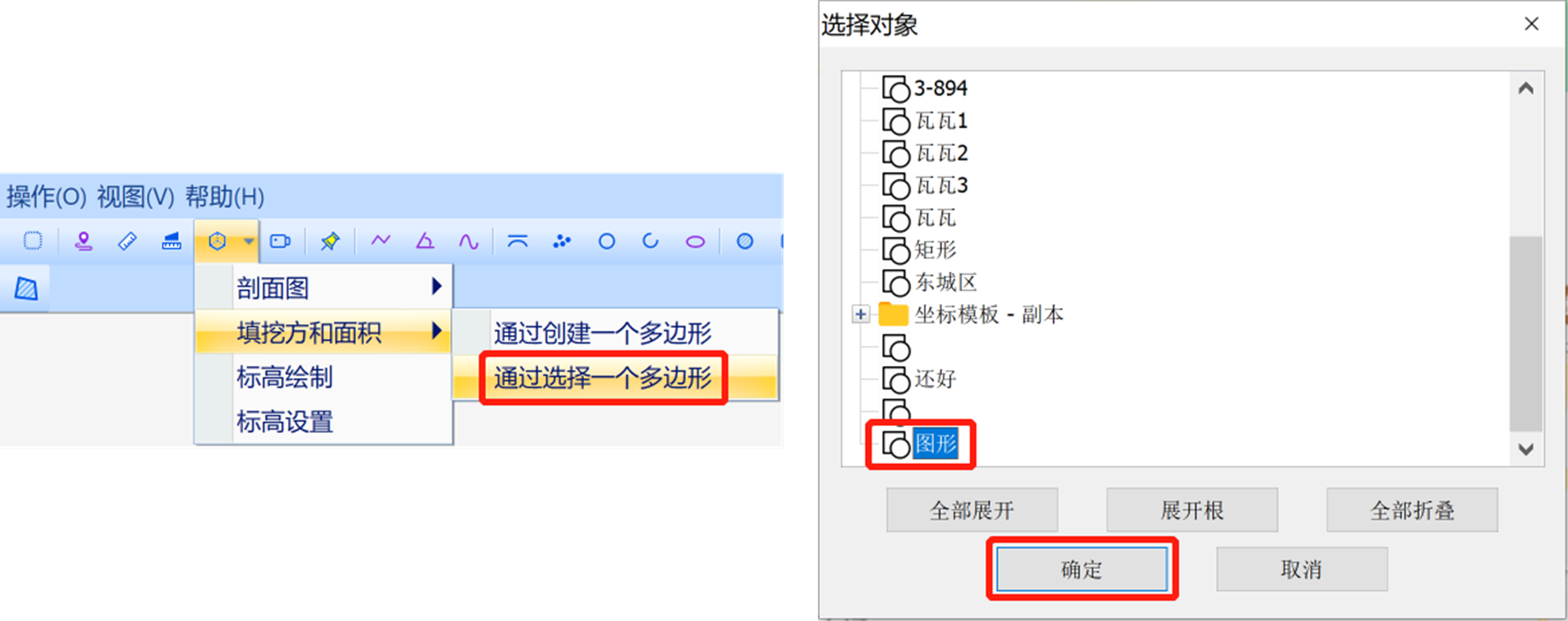

点击工具栏按钮—>【挖填方和面积】—>【通过选择一个多边形】，选择一个多边形，点击【确定】。

然后您设置标高，点击【开始计算】。

在奥维互动地图中，可以实现将一个图形分割成两个图形，也可以对多个符合相应条件的图形进行合并、交集、差、异或拓扑运算。

使用此功能，要求奥维软件版本为v9.1.6及以上。此外，使用图形组合功能，需要购买VIP。

本文仅介绍奥维电脑端此功能的操作。手机端操作请参考《奥维手机端图形切割与图形组合使用说明》。

1. 图形切割

支持切割单个地图、批量切割多个图形。

1.1. 单个图形切割

如下图所示，有一个绘制好的多边形。

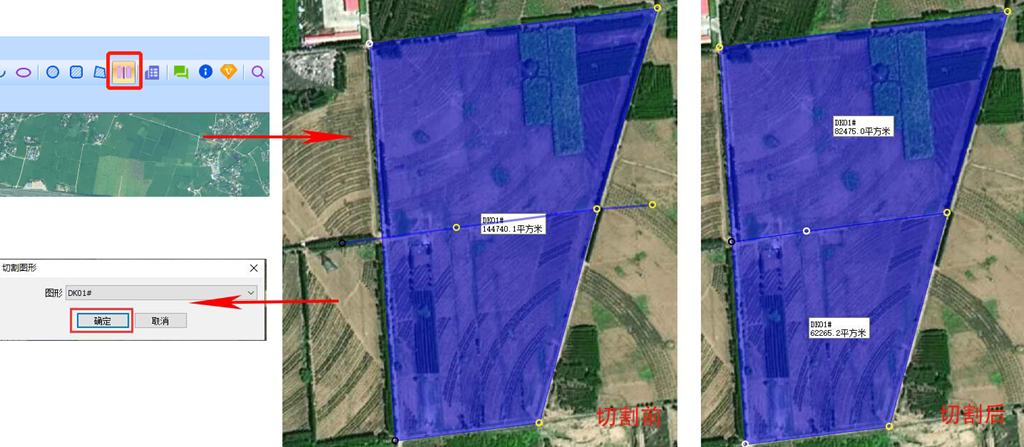

点击工具栏的按钮，绘制一条线段穿过需要切割的图形，双击结束，弹出[切割图形]对话框；

如果有多个图形，您需要选择某个图形，然后点击【确定】，即可。

切割后的效果：名称、填充颜色等属性保持不变，显示公共边。

1.2. 多个图形切割

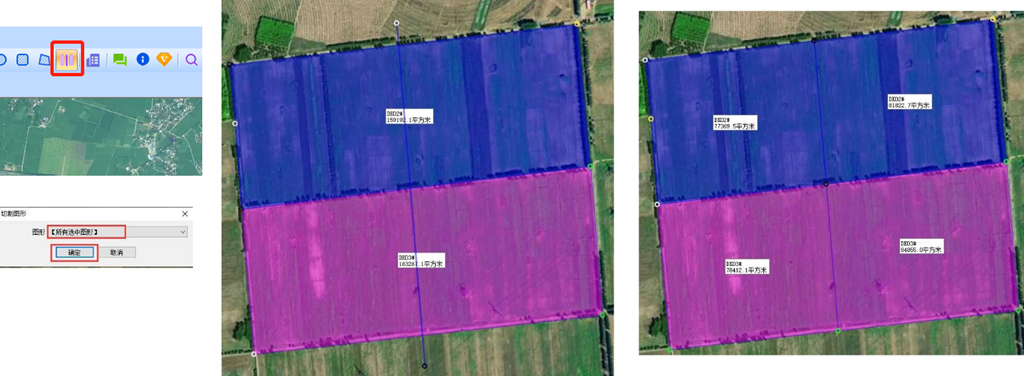

除了对单个图形切割外，您还可以使用一条线同时对多个图形进行切割。如下图所示，我们同时切割两个多边形。

点击工具栏的按钮，绘制一条线段穿过多个图形，双击结束，弹出[切割图形]对话框；选择“图形”，如果您要同时切割多个图形，那么选择【所有选中图形】，然后点击【确定】，即可。

切割后的效果：名称、填充颜色等属性保持不变，显示公共边。

2. 图形拓扑运算

在奥维中，图形拓扑运算包括合并、交集、差和异或。

2.1. 合并运算

合并运算：是指将多个图形合并成一个图形，合并后图形的名称、填充颜色等属性以合并前的第一个图形为准。如果这些图形相交或有公共边，那么交线或公共边或被删除。

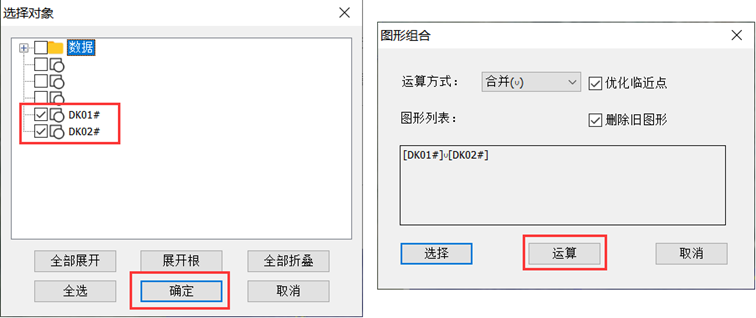

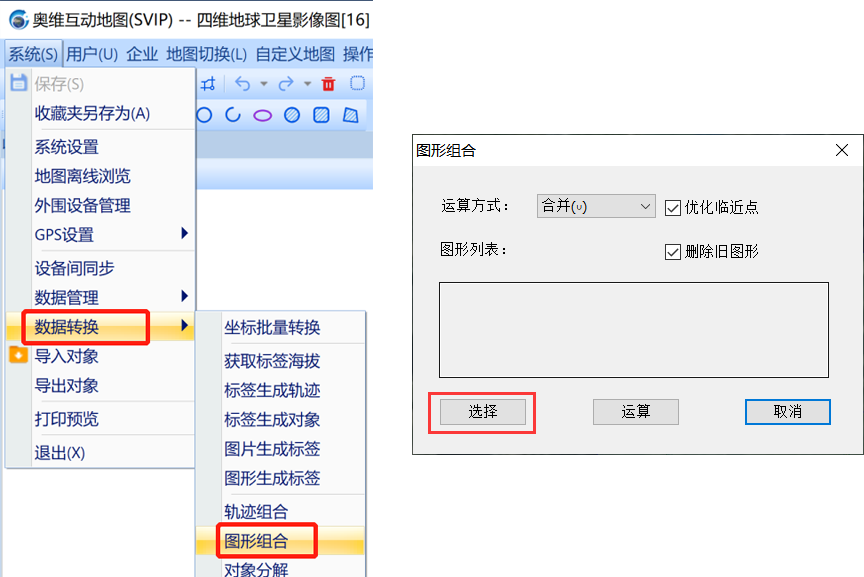

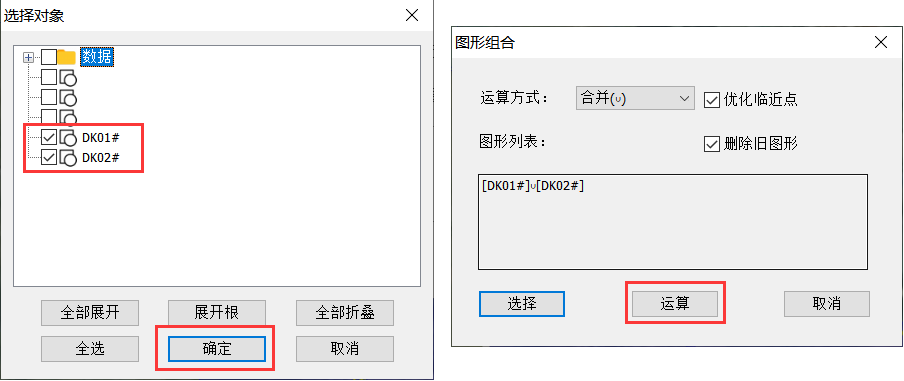

在奥维电脑端，点击[系统]—>【数据转换】—>【图形组合】；运算方式，选择【合并】，点击【选择】。

优化临近点：可以防止经过拓扑运算的图形在导入导出后出现很细小的缝隙。建议保持默认。

删除旧图形：图形合并后不保留原来的图形。建议保持默认。

勾选需要合并的图形，点击【确定】—>【运算】，提示“操作成功”即可。

具体效果分下列三种情况说明：

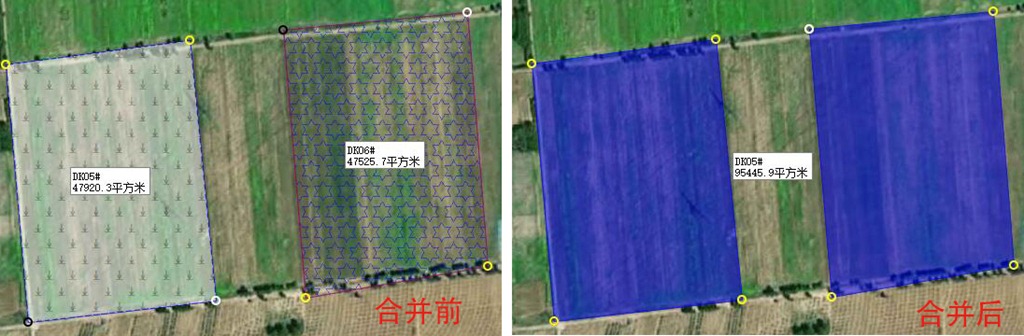

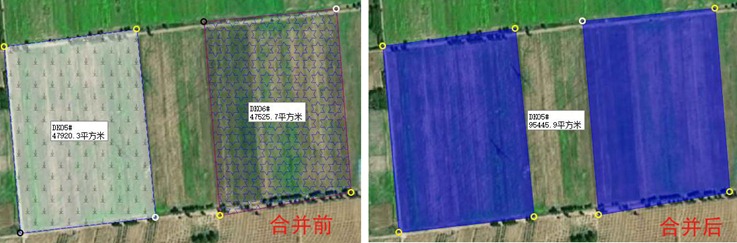

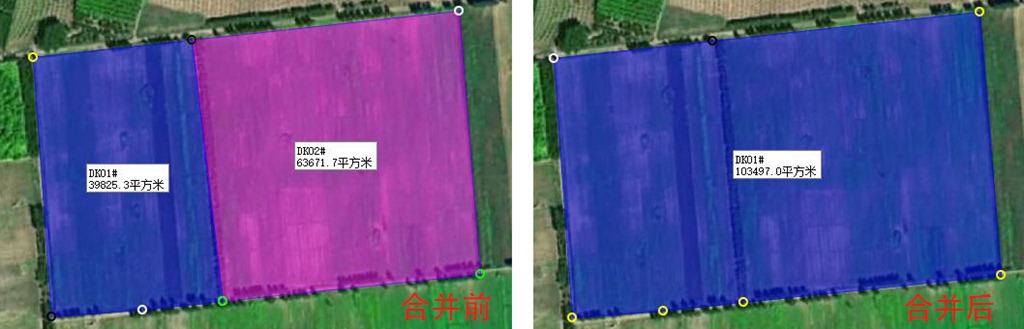

①有公共边的图形合并，名称、填充颜色等属性以第一个图形为准，公共边会被删除。

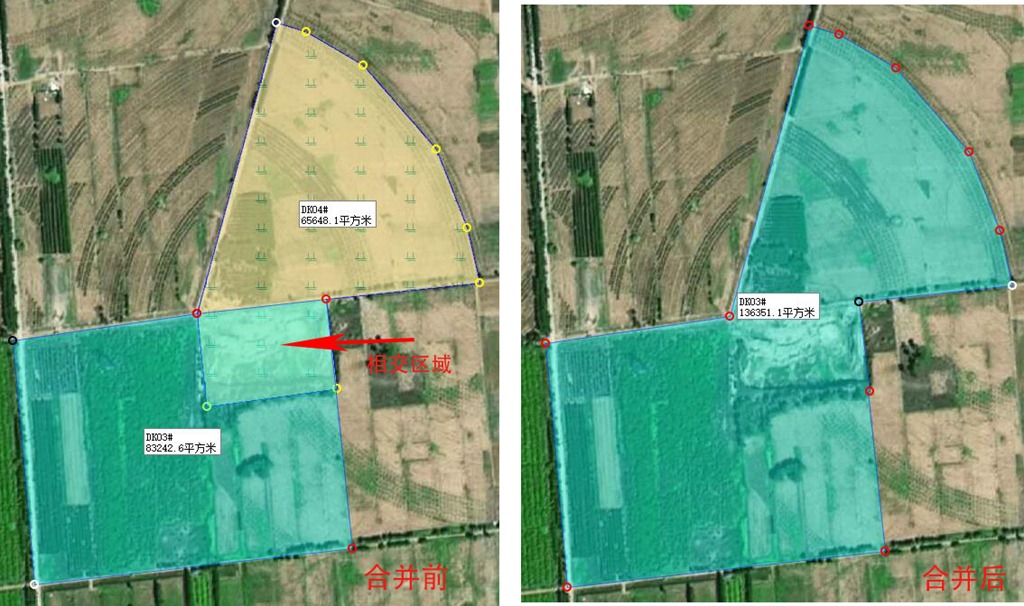

②多个相交的图形合并，相交线会被删除

③不相邻的图形合并，名称以第一个图形为准，填充图案等属性变为系统默认值，相对位置保持不变。

2.2. 交集运算

交集运算：裁剪出多个图形相交（即重叠）的区域，多余的部分被删除。不相交的图形无法执行“交集”运算。

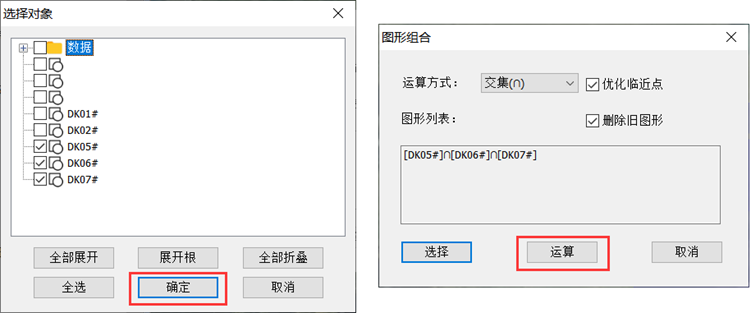

在奥维电脑端，点击[系统]—>【数据转换】—>【图形组合】；运算方式，选择【交集】，点击【选择】。

勾选相交的图形，点击【确定】—>【运算】，提示“操作成功”，即可。

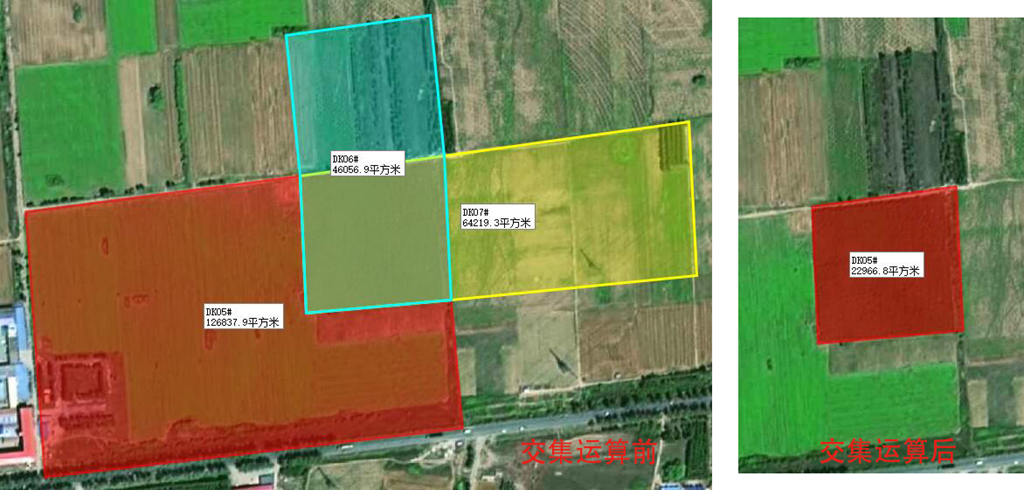

效果：相交（重叠）的区域就会保留。

2.3. 差运算

差运算：将两个相交的图形相减，得到的结果是第一个图形扣除相交部分后的图形。

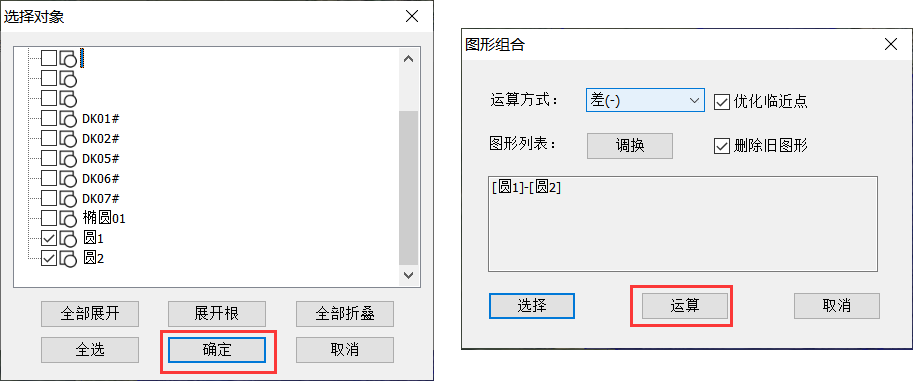

在奥维电脑端，点击[系统]—>【数据转换】—>【图形组合】；运算方式，选择【差】，点击【选择】。

勾选相交图形，点击【确定】；

说明：图形列表，您可以调换图形的顺序。在进行运算后，运算框中的第一个图形会保留。

点击【运算】，提示“操作成功”，即可。

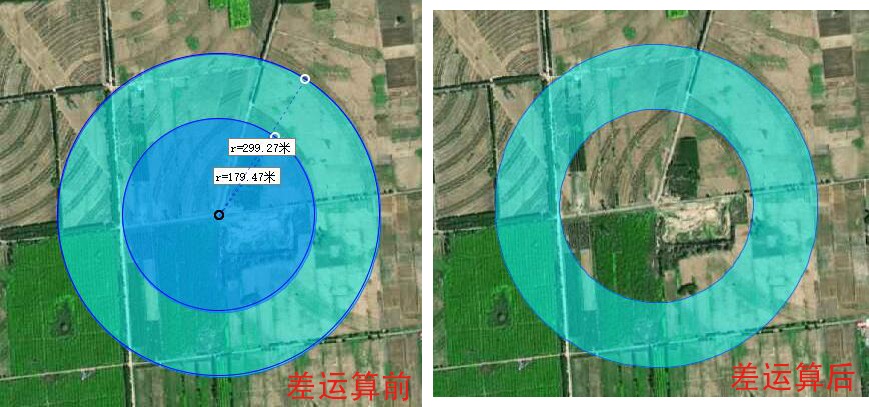

效果1：如下图所示，两个圆作“差”运算（即“大圆减小圆”），小圆被删除，得到“圆环”

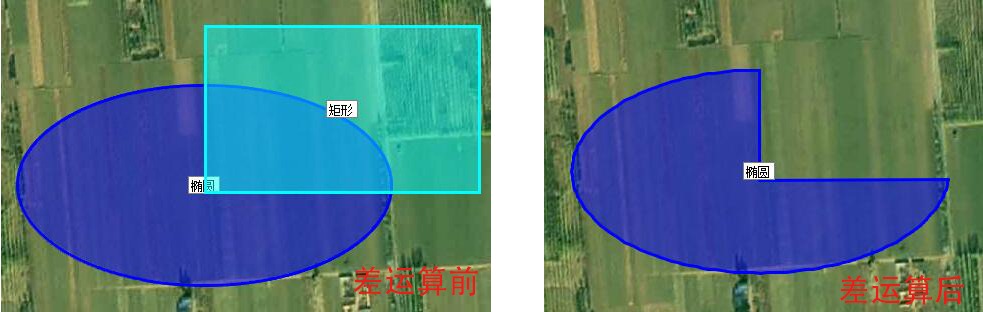

效果2：如下图所示，一个椭圆和一个矩形作“差”运算（即“椭圆减矩形”），矩形被删除（包括两个图形相交的部分）。

2.4. 异或运算

异或运算：将多个图形相交（重叠）部分删除，并组合成一个图形。如果多个不相交的图形作“异或”运算，其效果为图形“合并”。

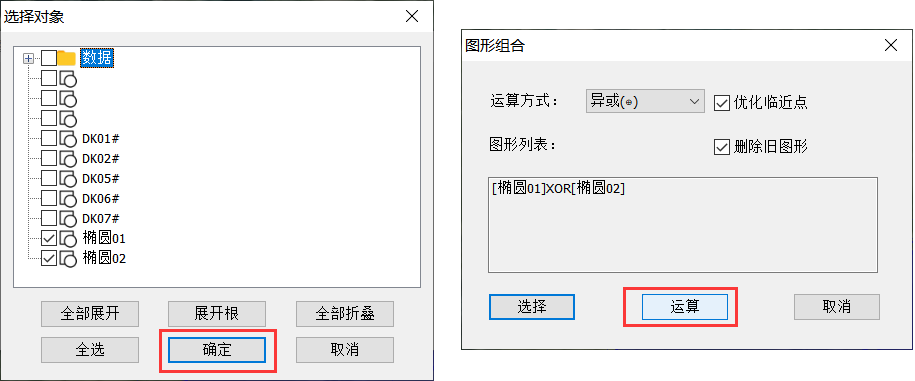

在奥维电脑端，点击[系统]—>【数据转换】—>【图形组合】；运算方式，选择【异或】，点击【选择】。

勾选相交图形，点击【确定】—>【运算】，提示“操作成功”，即可；

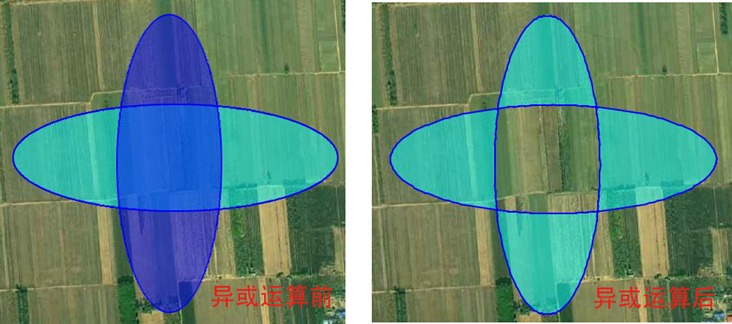

效果：如下图所示，两个椭圆作“异或”运算，中间的相交（重叠）部分被删除。
