轨迹3D游览

为了实现轨迹对象的动态化情景再现,帮助用户实现轨迹的预案推演、差异性对比分析,从而选择出最优方案,奥维互动地图增加了轨迹3D游览功能。
下面我们主要介绍一下3D浏览功能:

(1)电脑端轨迹3D游览功能使用

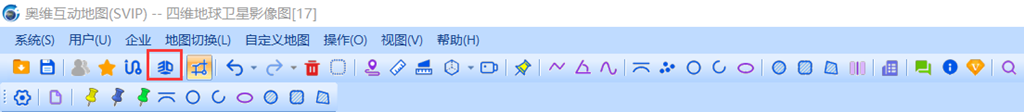

首先打开奥维互动地图,在工具栏中点击3D按钮,进入3D模式。

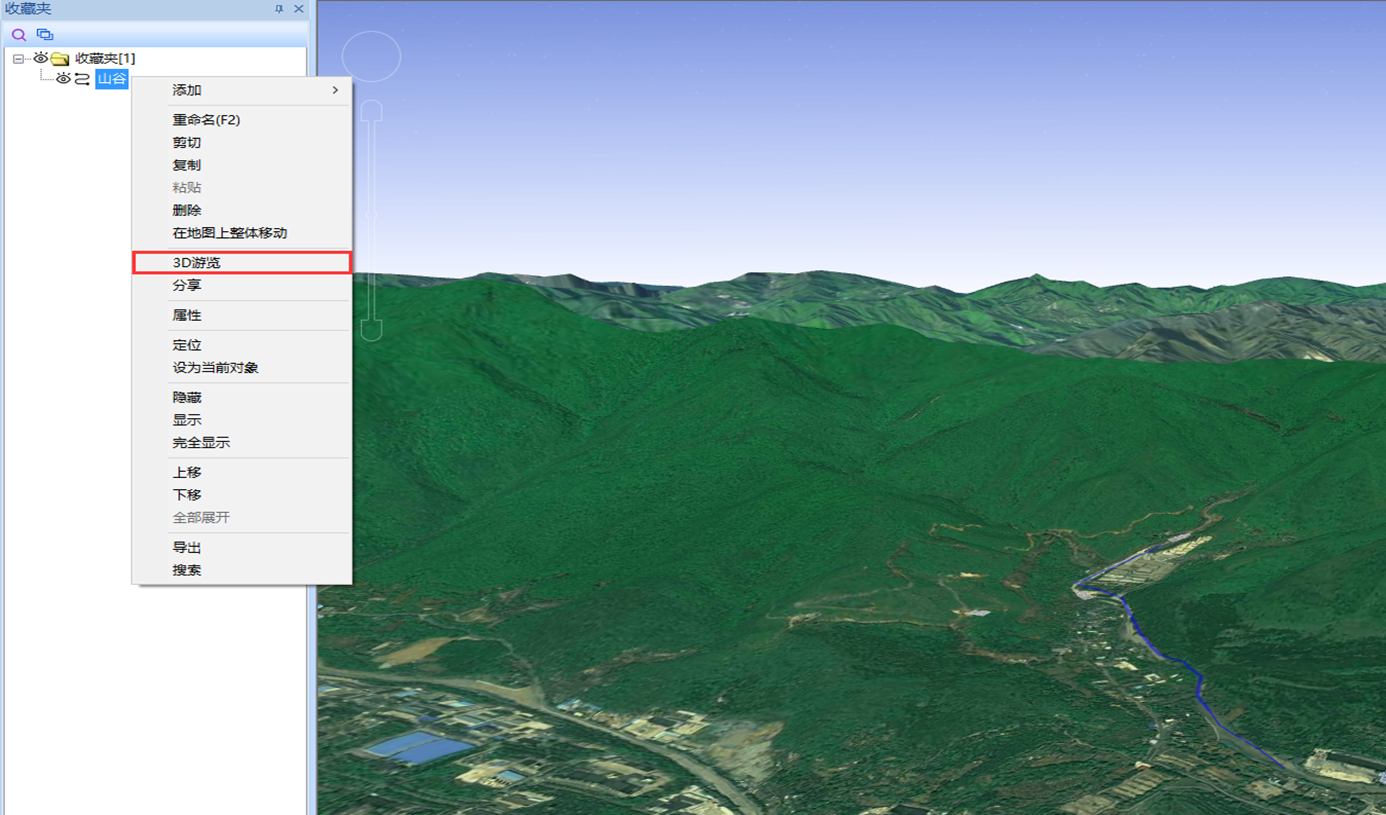

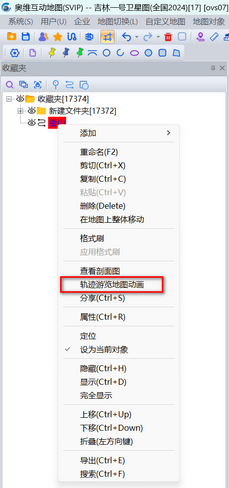

在3D模式下就可以对收藏夹中的轨迹进行3D游览了。在收藏夹中,选中想要浏览的轨迹,鼠标右键选择【3D游览】。


运行3D游览功能后,会在奥维互动地图应用窗口右上角生成控制进度条以及游览设置。可以通过开关按钮控制浏览的播放与暂停。


在控制进度条中可以调节进度,精确定位到轨迹浏览的部分。


控制进度条右侧的两个按钮为循环播放按钮和游览设置按钮,点击wps5就可以循环游览轨迹。

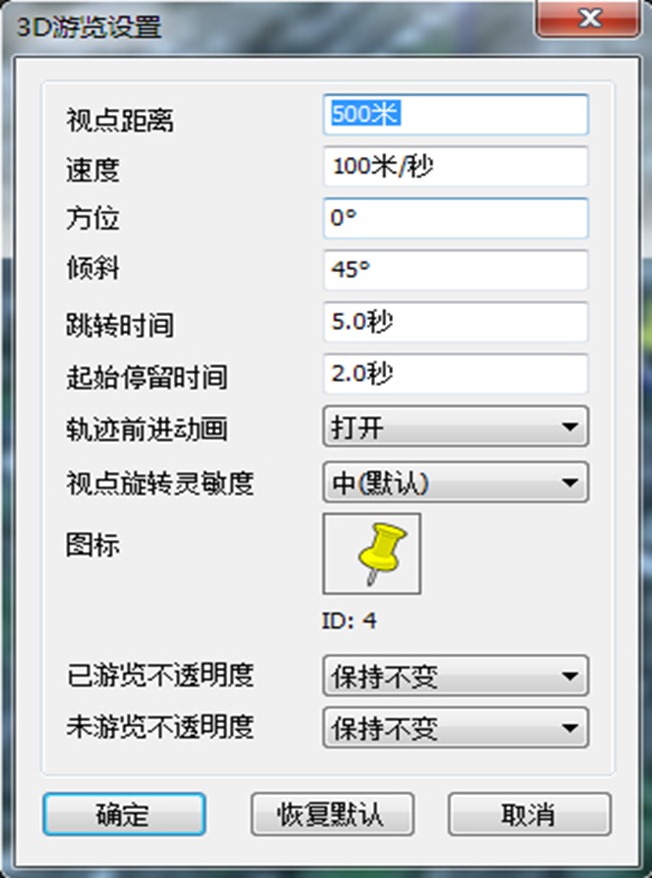

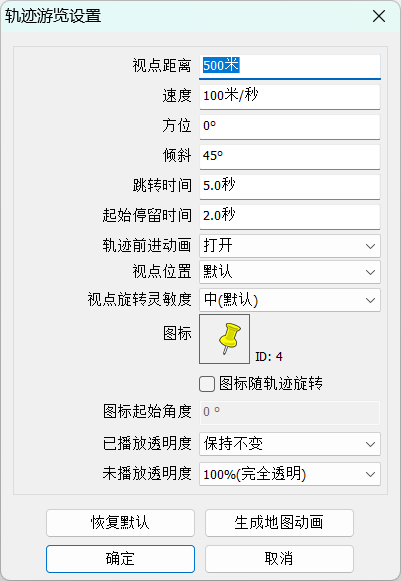

点击wps6可以对轨迹游览进行一些自定义设置,如视点距离、标签行进速度、方位、倾斜角度、标签图标等,可以根据需求进行设置。

15

2)手机端轨迹3D游览功能使用

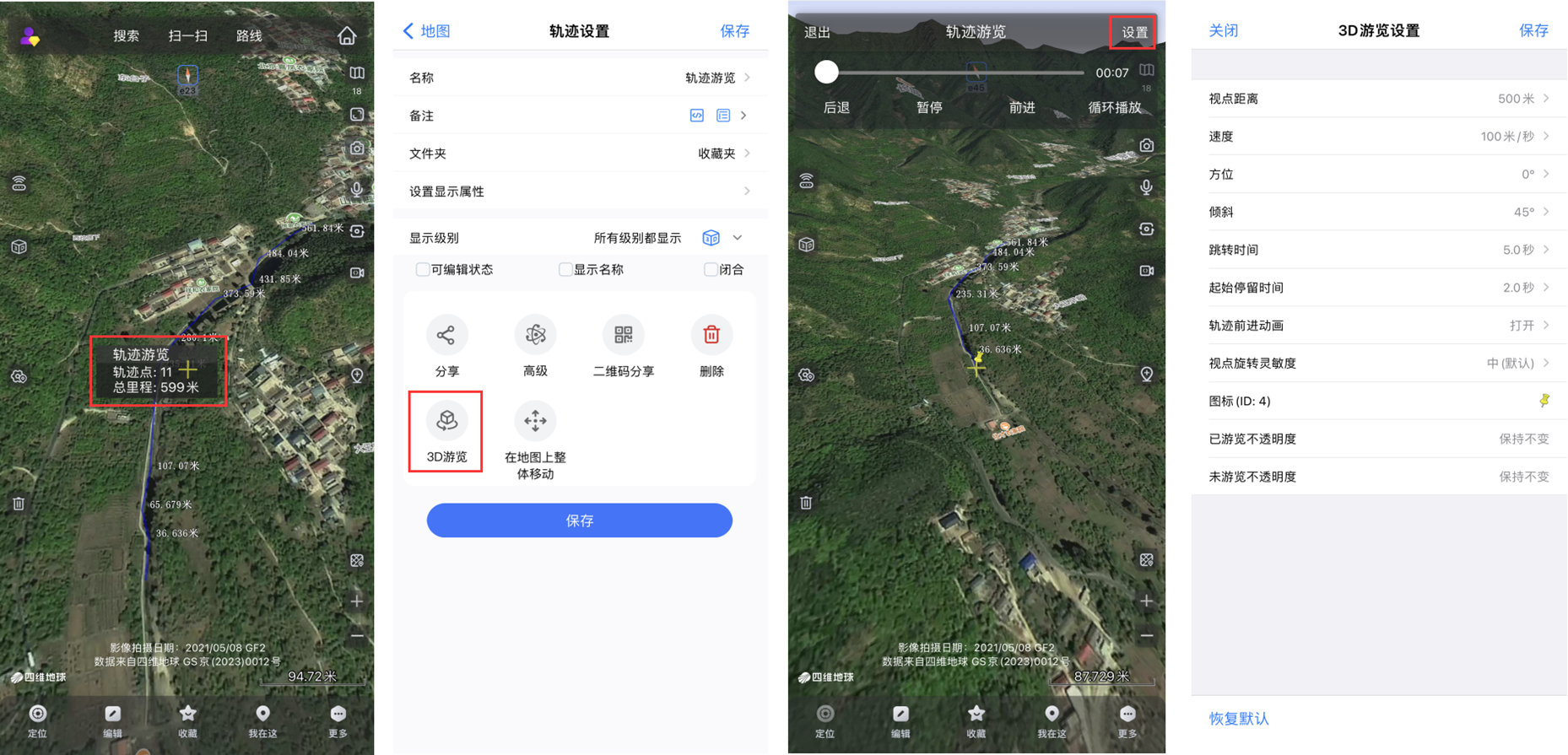

①在主界面上,点击3D按钮,进入3D模式。

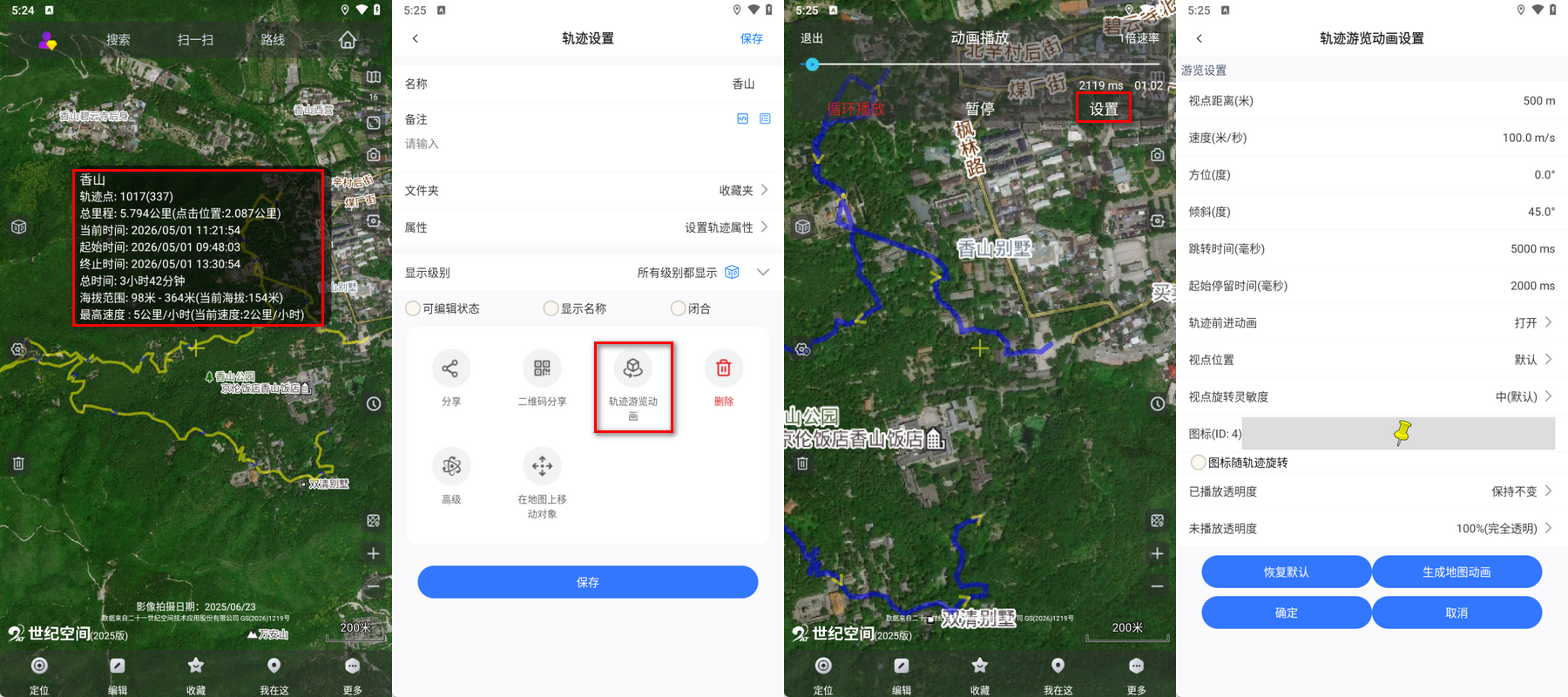

②在地图上,点击轨迹,点击【总里程】位置,进入[轨迹设置]页面,点击【3D游览】,进入到3D游览模式,这里我们可以通过右上角的【设置】按钮对轨迹游览进行自定义设置,如视点距离、标签行进速度、方位、倾斜角度、标签图标等。
