OmapArx插件安装及使用帮助

OmapArx插件是一款用于AutoCAD和奥维互动地图之间的协同设计的CAD插件,支持AutoCAD2007-2019(32位和64位)版本。

OmapArx通过动态链接库的方式加载到AutoCAD中,在AutoCAD中原生执行,无缝内嵌;拥有与AutoCAD自身几乎相同的编程接口和控制能力,支持自定义对象和自定义实体的开发,为用户提供最为强大的二次开发功能。

OmapArx插件要求奥维版本不低于7.8.5,用户的vip等级不低于vip5。

各版本OmapArx插件的安装和功能基本一样。下面以AutoCAD 2014为例,为用户介绍如何安装和使用OmapArx。

一、加载OmapArx插件

启动CAD程序,点击【工具】栏中的【工作空间】按钮,点击【AutoCad经典】按钮,将工作空间调为autoCAD经典。

1

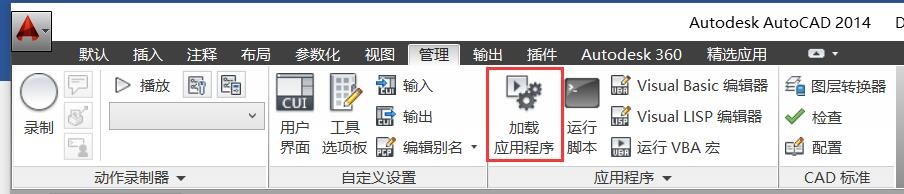

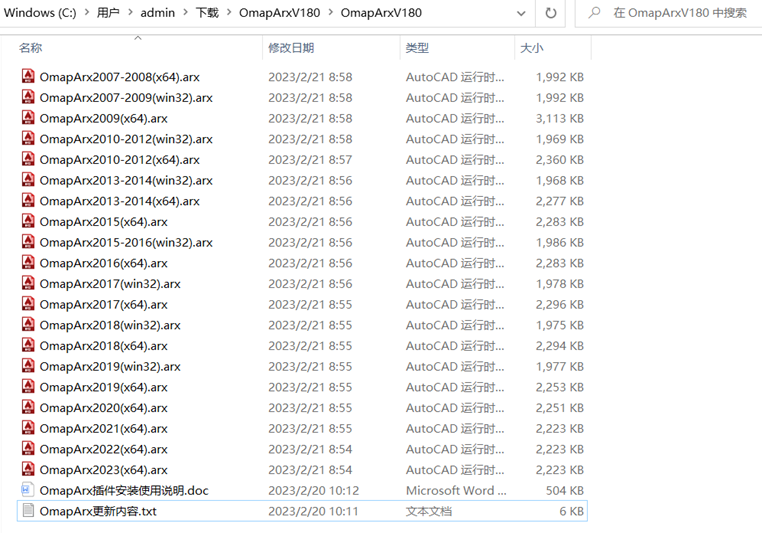

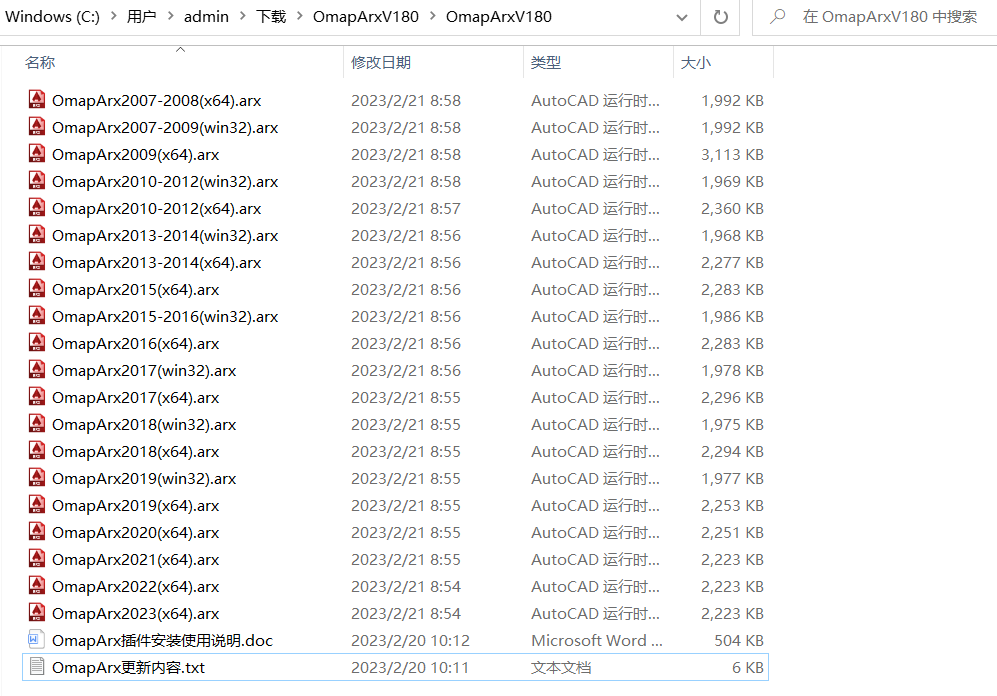

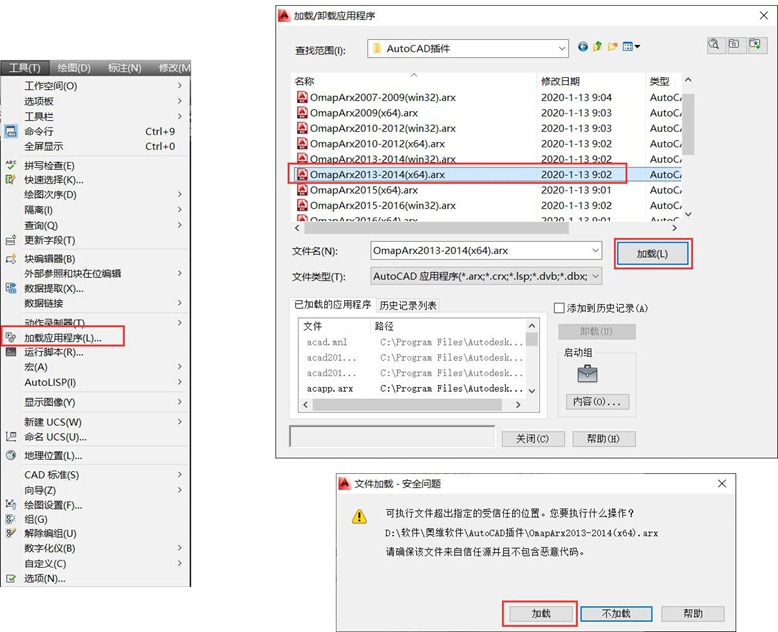

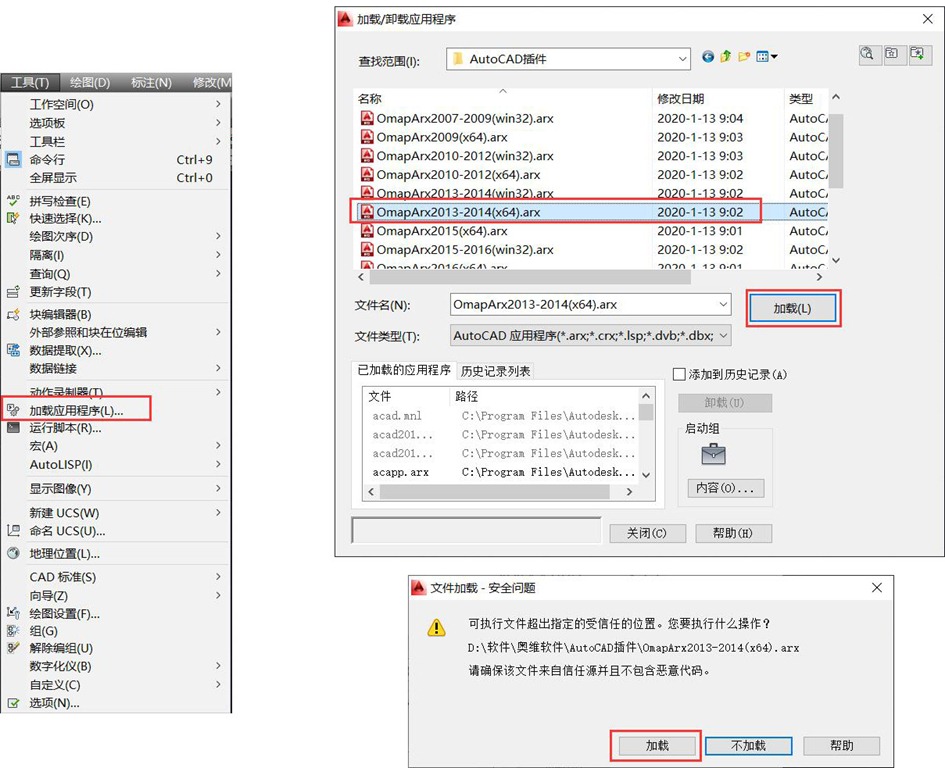

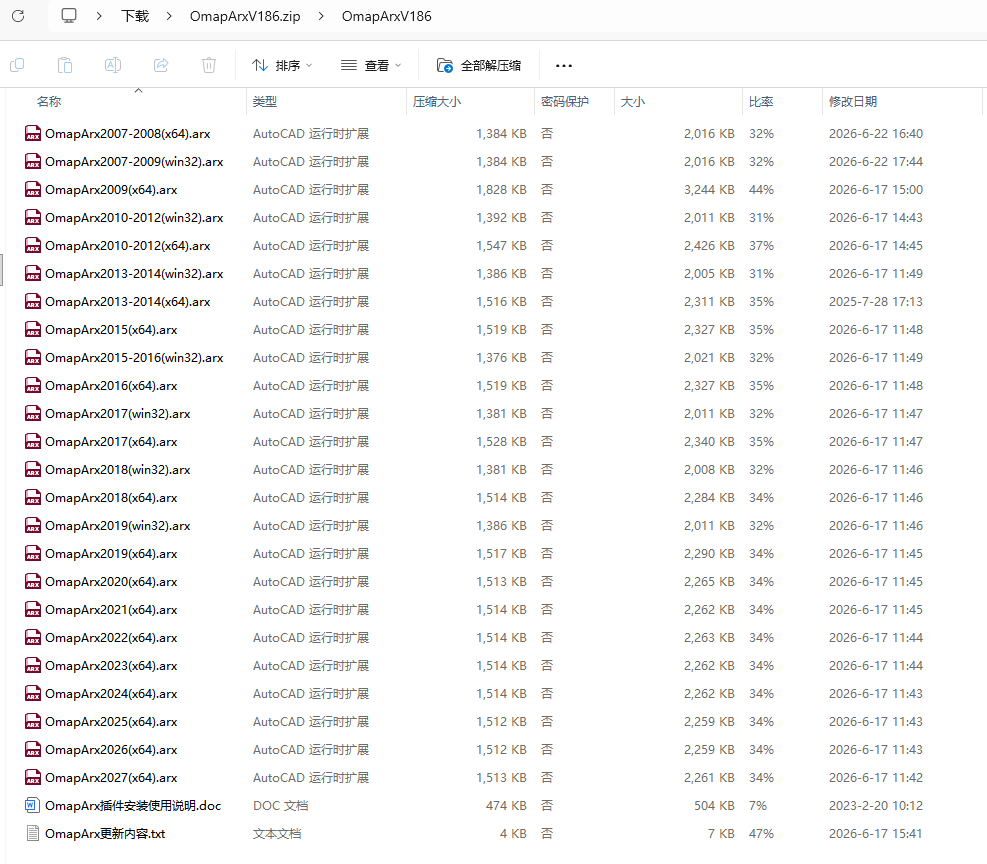

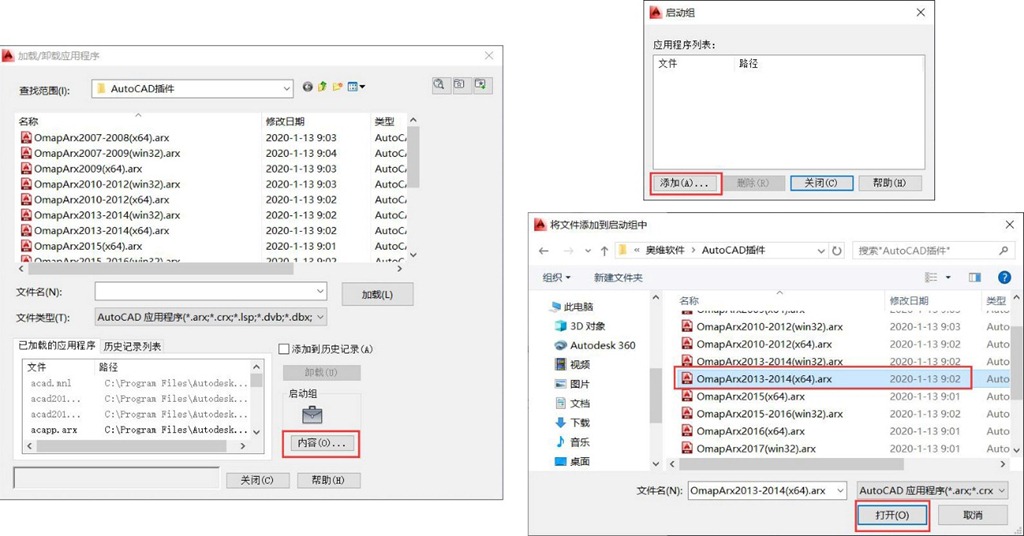

点击【工具】栏中的【加载应用程序】按钮,进入【加载/卸载应用程序】窗口,点击【查找范围】下拉框,选择与CAD版本相对应的插件版本,点击【加载】按钮,执行加载OmapArx插件。

加载完成后,在CAD中会显示【奥维工具栏】面板,在奥维客户端界面【工具】栏中会添加插件按钮,即加载成功。

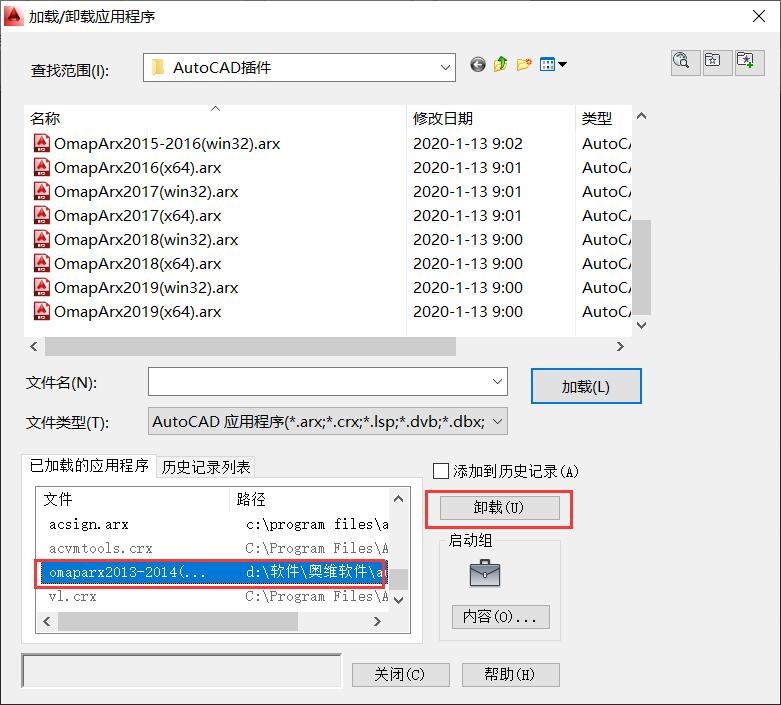

若用户为普通用户,加载插件时,会弹出相关提示,申请试用,一台机器只能申请一次试用。

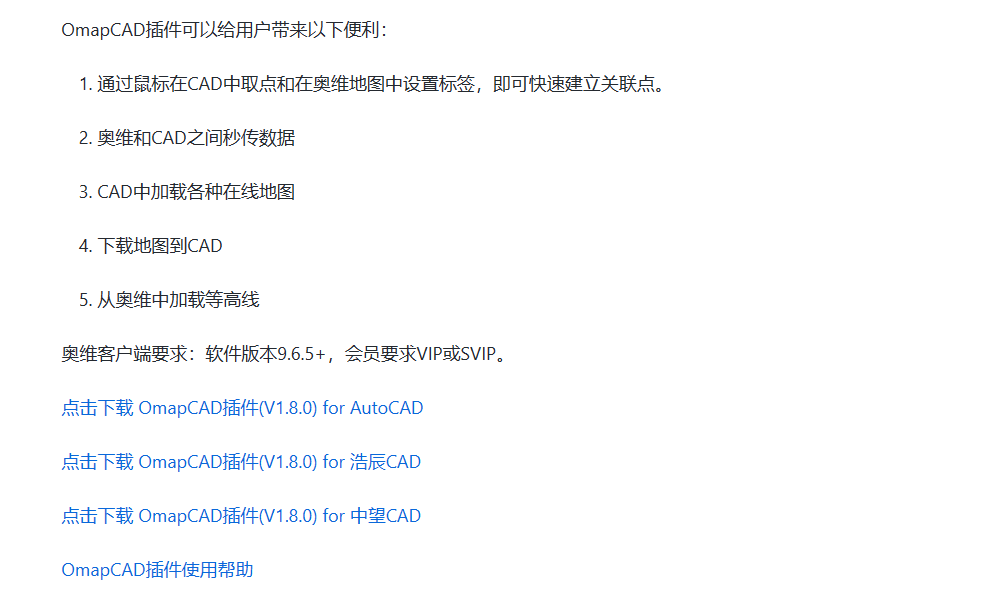

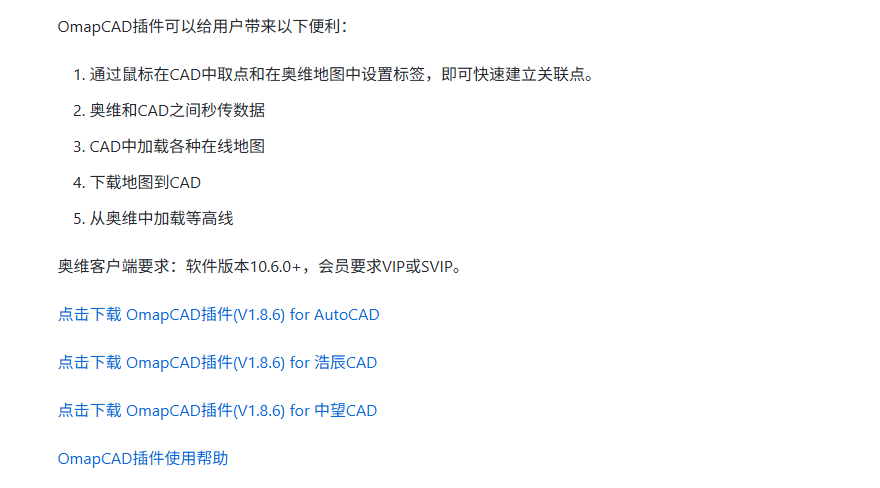

★提示:用户需要确保OmapArx插件是从奥维官网(http://www.ovital.com/download/)下载的。

51

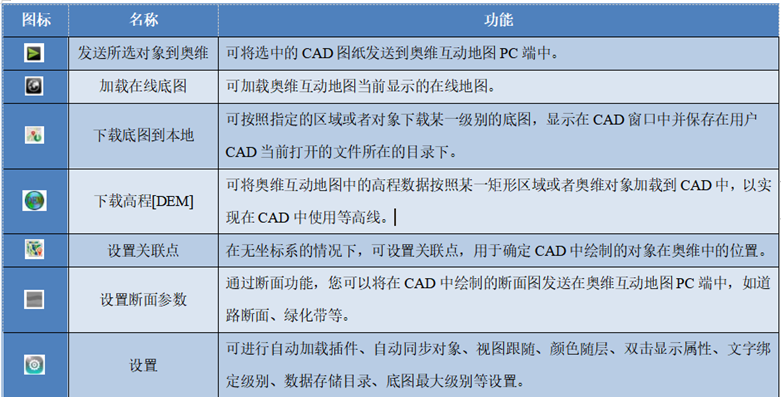

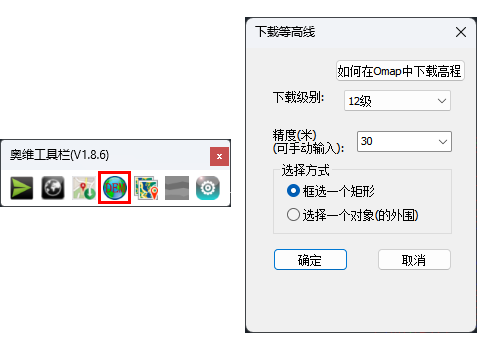

二、OmapArx功能介绍

wpsB646.tmp

功能按钮

功能说明

wpsB656.tmp

【发送所选对象到奥维】,点击会将选中的多段线发送到奥维pc客户端中。

wpsB657.tmp

【加载在线底图】,点击可加载奥维互动地图当前显示的在线地图。

wpsB658.tmp

【下载底图到本地】,可按照指定的区域或者对象下载某一级别的底图,显示在CAD窗口中并保存在用户CAD当前打开的文件所在的目录下。存储目录在奥维工具栏的【设置】中进行设置。

wpsB659.tmp

【设置关联点】按钮,在无坐标系的情况下,点击可设置关联点,用于确定CAD中绘制的对象在奥维中的位置。

wpsB65A.tmp

【设置】按钮,点击可进行自动加载插件、自动同步对象、视图跟随、颜色随层、双击显示属性、文字绑定级别、数据存储目录、底图最大级别等设置。

三、OmapArx操作说明

若用户已有相关参数,可先在奥维客户端中设置好与CAD相对应的平面坐标,可提高准确度;若用户无相关参数,可使用CAD中【奥维工具栏】设置关联点功能添加关联点,通过关联点确定CAD对象在奥维中的位置。再使用发送对象到奥维、加载底图等功能。

若用户无相关参数,请先执行步骤2【设置关联点】,再执行3-7。

1、设置坐标系

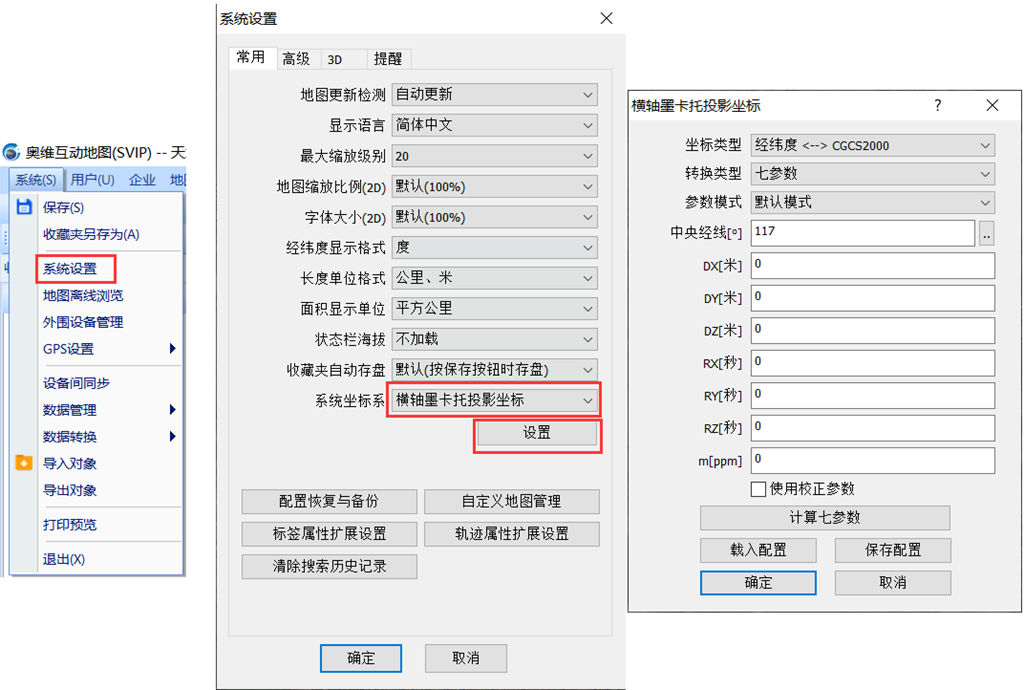

在菜单栏中,点击【系统】菜单,点击【系统设置】按钮,进入系统设置窗口,点击【常用】按钮,点击【系统坐标系】下拉框,可设置为【奥维平面坐标】【UTM坐标】【关联点转换坐标】或者【横轴墨卡托投影坐标】。

(1)奥维平面坐标:将所填写的经纬度点或所选择的标签点作为平面坐标的原点。

(2)UTM坐标:共60个区,需要锁定UTM区号,区号决定平面坐标的原点。

(3)关联点转换坐标:将已知平面坐标值也已知经纬度坐标值的几个关联点作为平面坐标的相对原点。设置关联点请参考本文《2、设置关联点》。

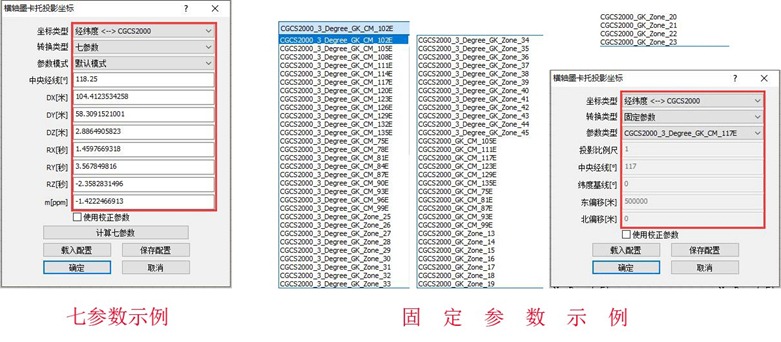

(4)横轴墨卡托投影坐标:我国常用的平面坐标系有北京54坐标、西安80坐标、大地2000坐标,这些坐标系都是采用横轴墨卡托投影方式。

关于选择坐标系的详细介绍请参考使用帮助文档《如何选择坐标系》

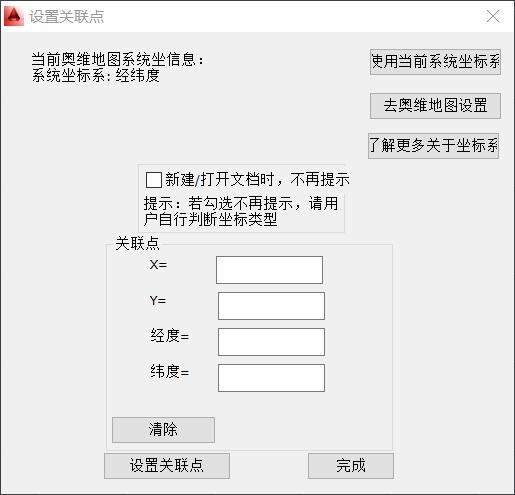

2、设置关联点

如果用户还没为奥维设置好与CAD对应的平面坐标系,则可通过此功能进行快速的设置。用户如果使用北京54或西安80的坐标系,建议使用系统默认的简化参数进行设置。

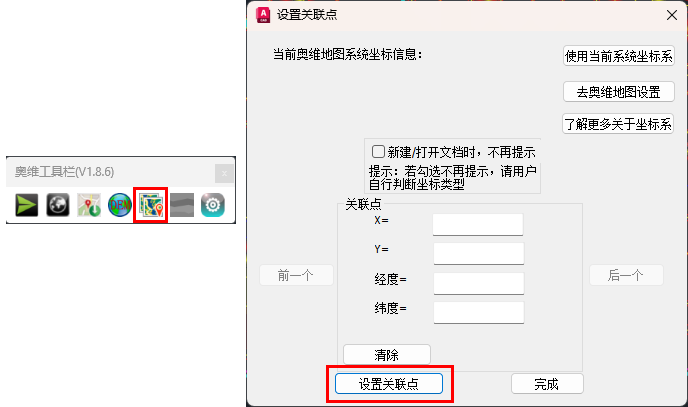

(1)设置关联点

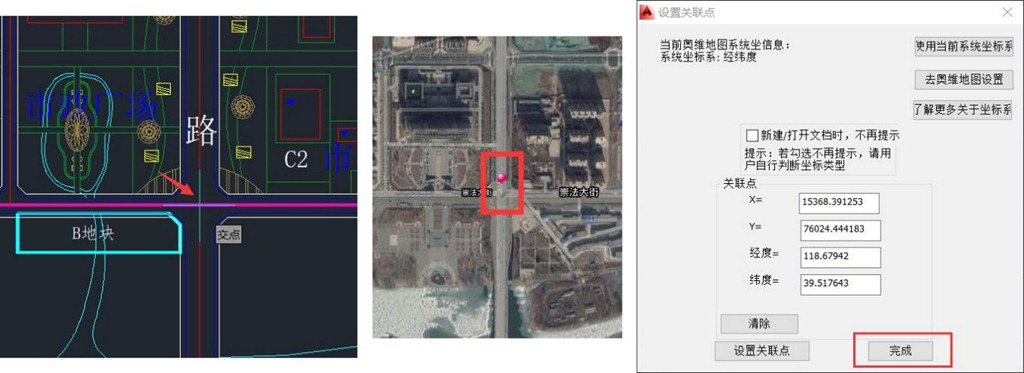

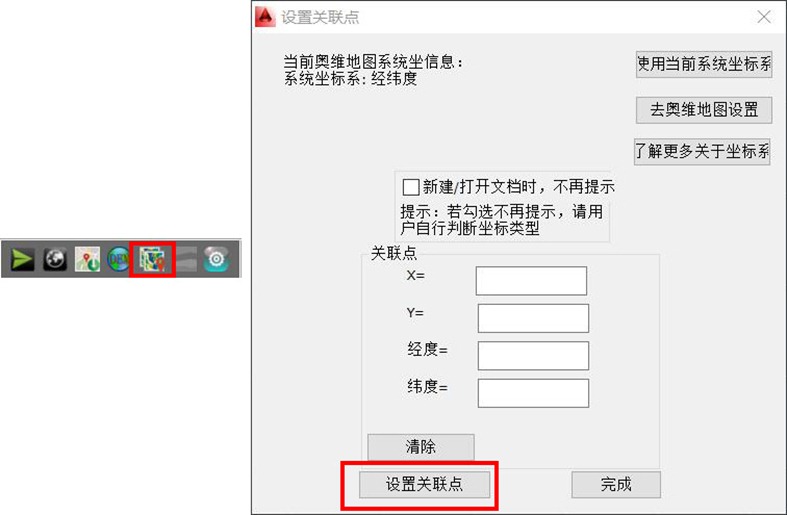

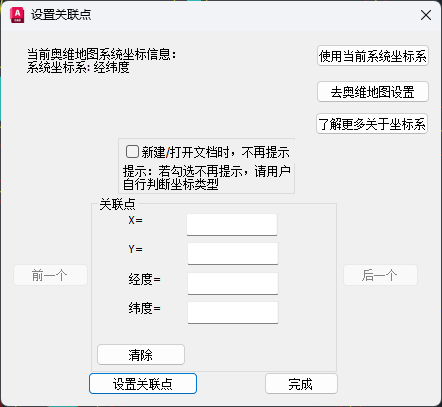

点击【设置关联点】按钮,进入设置关联点窗口,再点击【设置关联点】按钮,在CAD中选取第一个点,就是关联点中的x和y;然后程序会自动跳转到奥维中,在奥维与CAD中相对应的位置选取第二个点,就是关联点中的经纬度。点击完成按钮,关联点就设置完成。

54

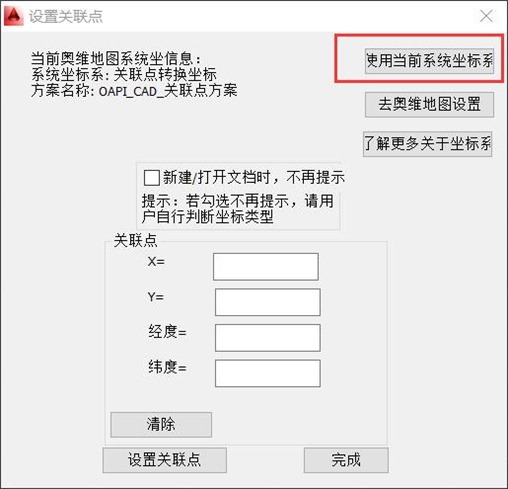

(2)使用当前系统坐标系

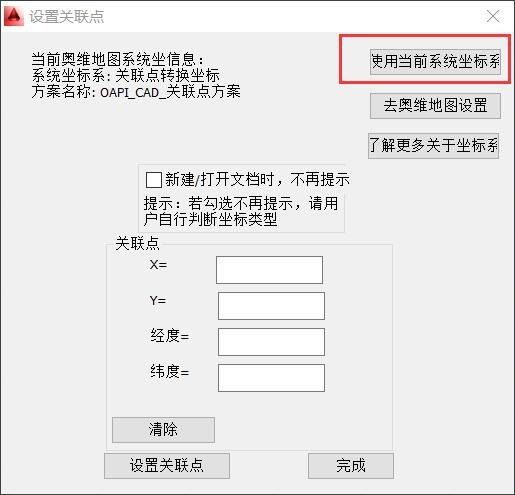

若用户已在奥维中设置好坐标系,点击【使用当前系统坐标系】按钮,即可使用设置的坐标系。

(3)去奥维地图设置

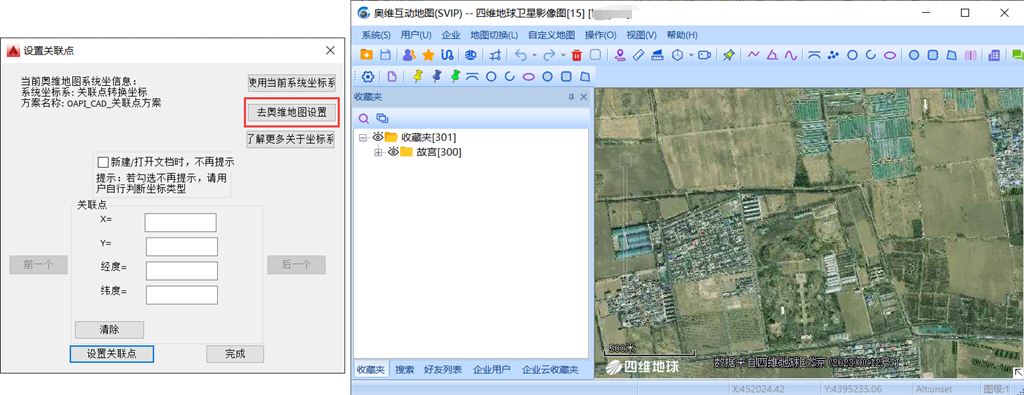

若用户有经纬度与北京54、西安80、CGCS2000等坐标系之间的转换参数,还未在奥维中设置坐标,可在此点击【去奥维地图设置】按钮,即可跳转到奥维窗口,用户可在【系统/系统设置/常用/系统坐标系】中设置。

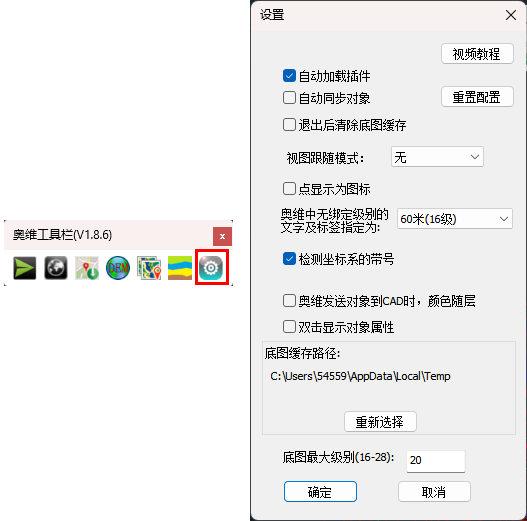

3、设置属性

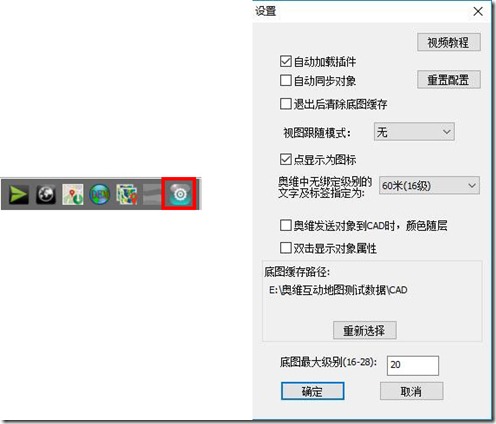

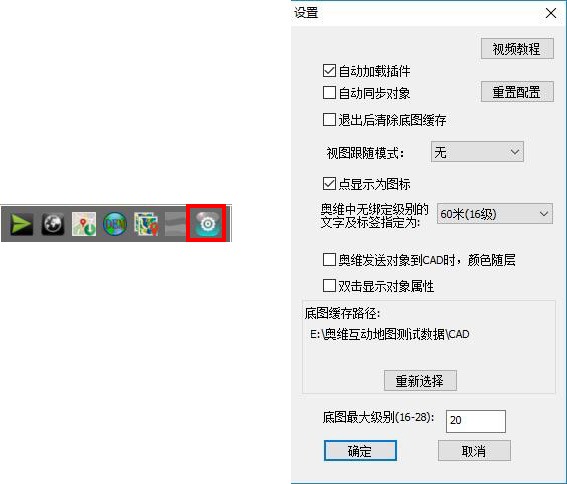

点击【设置】按钮,可进行自动加载插件、自动同步对象、视图跟随、颜色随层、双击显示属性、文字绑定级别、数据存储目录、底图最大级别等设置。

55

(1)自动加载插件:勾选,下次启动CAD时,会自动加载CAD插件;不勾选,下次启动CAD时,不会自动加载,需要用户手动加载。

(2)自动同步对象:勾选,当用户在CAD中创建、修改、删除对象的时候,将实时同步到奥维中;不勾选,则是不会自动同步,需要用户手动点击发送。

(3)视图跟随模式:用户可根据实际需要设置为【无】【奥维随CAD】【CAD随奥维】【相互跟随】。

①无:若用户设置为【无】,即在奥维地图(或者CAD)窗口中放大、缩小、移动、切换地图,CAD(或者奥维)窗口中的地图不会随之放大、缩小、移动、切换。

②奥维随CAD:若用户设置为【奥维随CAD】,在CAD窗口中放大、缩小、移动地图,奥维窗口中的地图会随之放大、缩小、移动。

③CAD随奥维:若用户设置为【CAD随奥维】,在奥维地图窗口中放大、缩小、移动、切换地图,CAD窗口中的地图会随之放大、缩小、移动、切换。

④相互跟随:若用户设置为【相互跟随】,CAD窗口中的地图会随奥维窗口中显示的地图变化而变化,奥维窗口中的地图也会随CAD窗口中显示的地图变化而变化

(4)点显示为图标:在CAD中,点一般默认显示为一个像素的点。勾选【点显示为图标】,CAD会将像素的点显示为图标;不勾选,则按CAD默认显示。

(5)设置图标加载的比例:比如60米(16级)表示一个标签在cad中表示为长宽为60米的图标。同时图标大小等价于奥维地图16级时的图标大小。

(6)奥维发送对象到CAD时,颜色随层:勾选,在奥维中不任将对象设置为何种颜色,发送到CAD中,都将显示为CAD图层的颜色;不够选,发送奥维对象到CAD,在CAD中显示的颜色与奥维中一致,即奥维中为什么颜色,在CAD中也就显示什么颜色。

(7)双击显示对象属性:勾选,在CAD中双击对象,会弹出该对象属性窗口,用户可设置、查看对象的名称、备注等属性信息。

(8)奥维对象中无绑定级别的文字指定级别为:若在奥维中没有给显示的文字绑定级别,发送到CAD后,默认绑定未此处设置的值,如设置为18级,即绑定18级;若在奥维中已设置绑定级别,发送到CAD后,则按原绑定级别显示。(奥维中的文字可以设置为不绑定级别,但是CAD中必须指定大小。)

(9)数据存储路径:用于存放CAD加载底图时缓存的数据。插件已设置好默认路径,用户可点击【重新选择】按钮,重新选择下载的底图存储目录。

(10)底图最大级别:设置底图最大级别,避免用户加载空的,太占内存的底图,导致CAD崩溃。

4、发送CAD中所选的对象到奥维

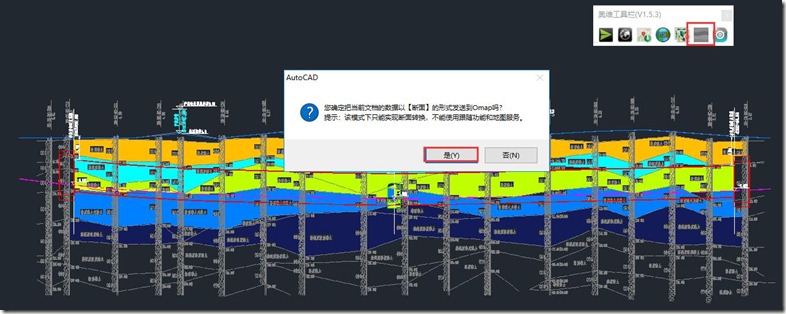

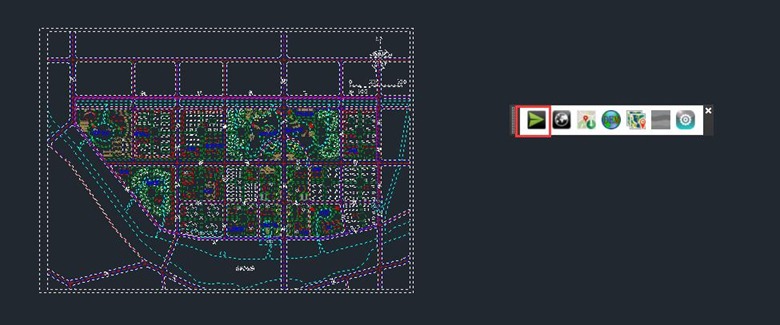

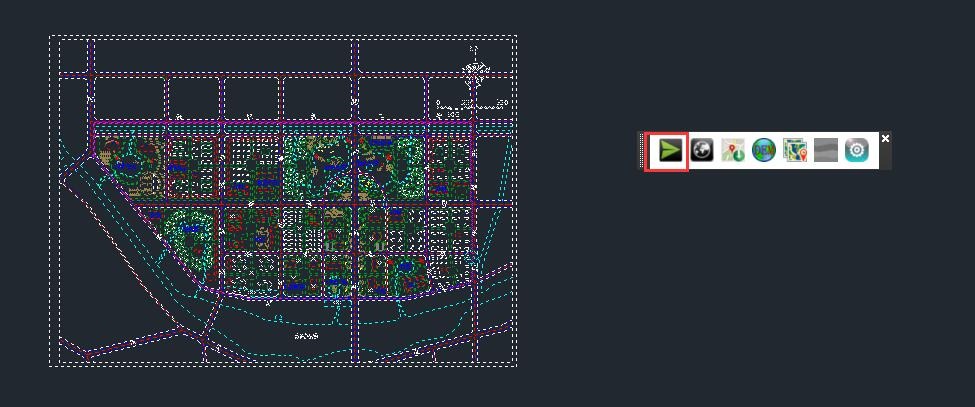

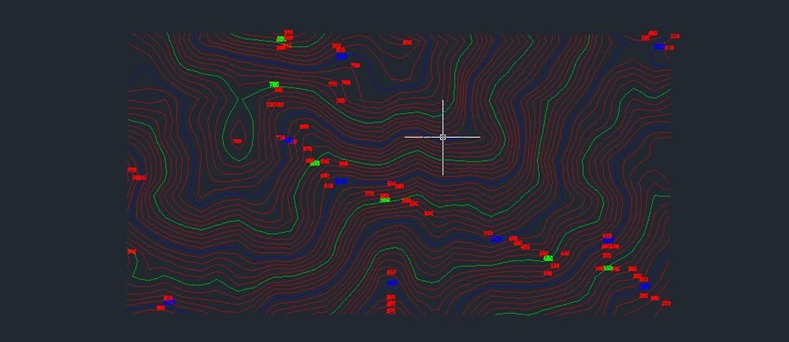

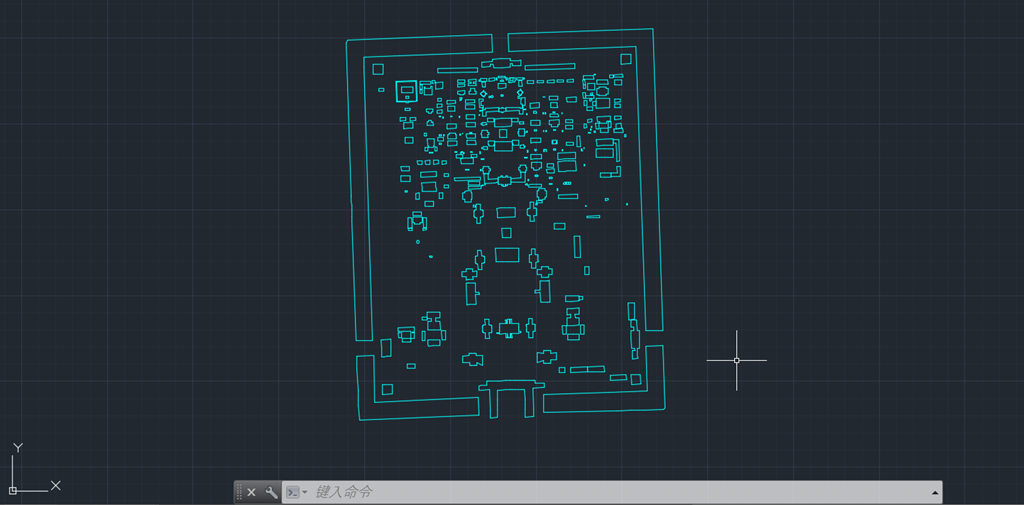

(1)在CAD中绘制图件后,选中需要发送到奥维客户端中的对象,点击【发送所选对象到奥维】按钮。

56

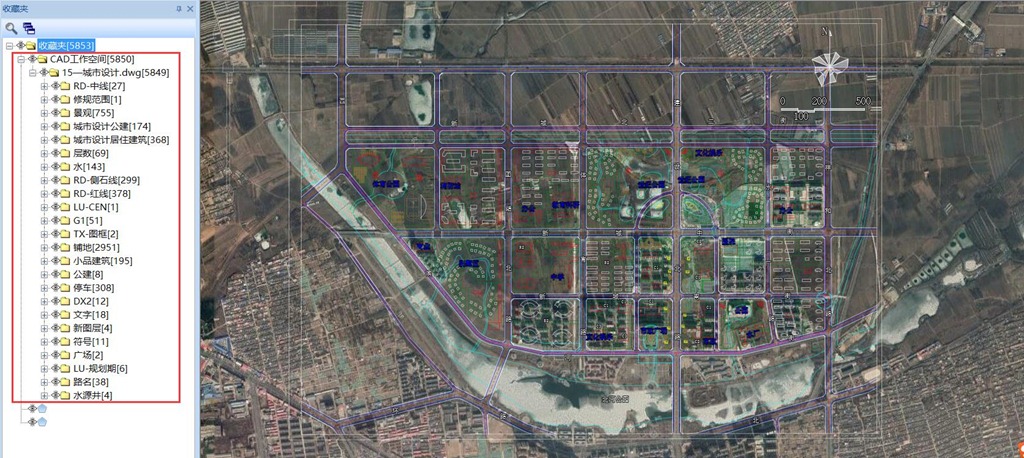

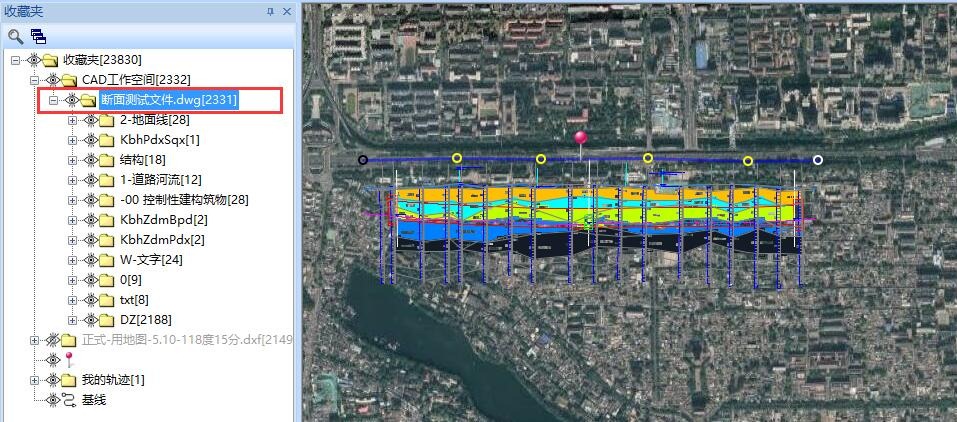

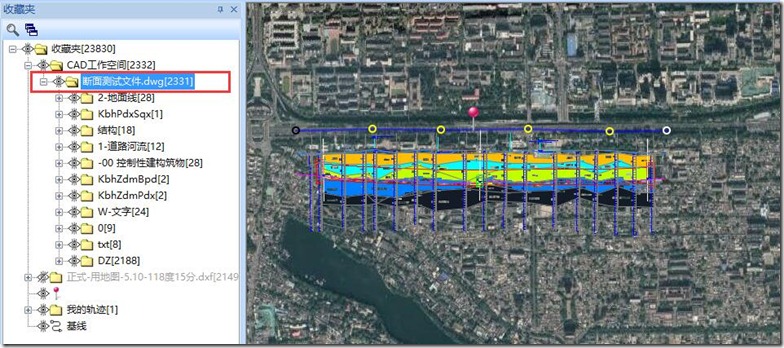

(2)发送完成后,在奥维pc版客户端【收藏夹】中会新建一个CAD工作空间文件夹,该对象会生成轨迹,在地图窗口中正常显示该CAD图形。

CAD文件不同,发送后会在奥维收藏夹的【CAD 工作空间】]生成不同的子文件夹;每个子文件夹再根据CAD文件中的图层分类成不同的子文件夹。

★提示:

❶发送CAD对象到奥维,如果奥维中已存在该对象,执行修改对象,收藏夹位置不变;如果不存在,发送到【CAD工作空间】文件夹下。

❷块引用和面域转到奥维变成只读的文件夹。

❸CAD中的点转化成奥维中的CAD多点。

57

5、加载在线底图

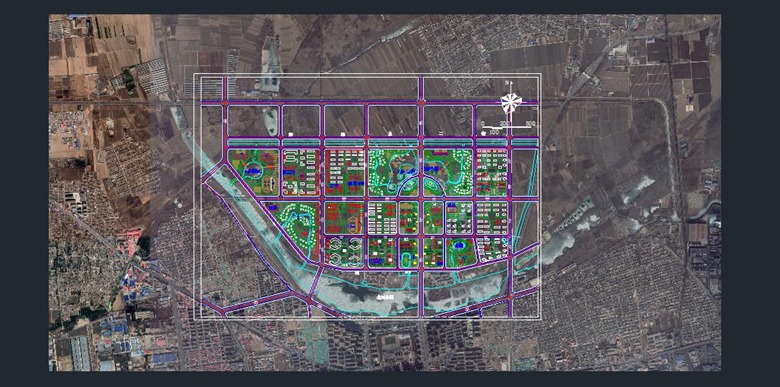

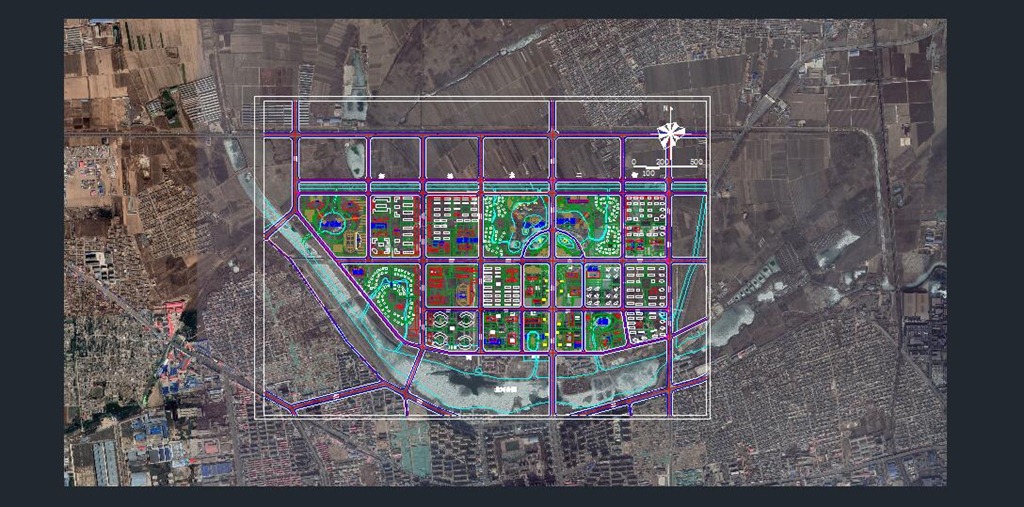

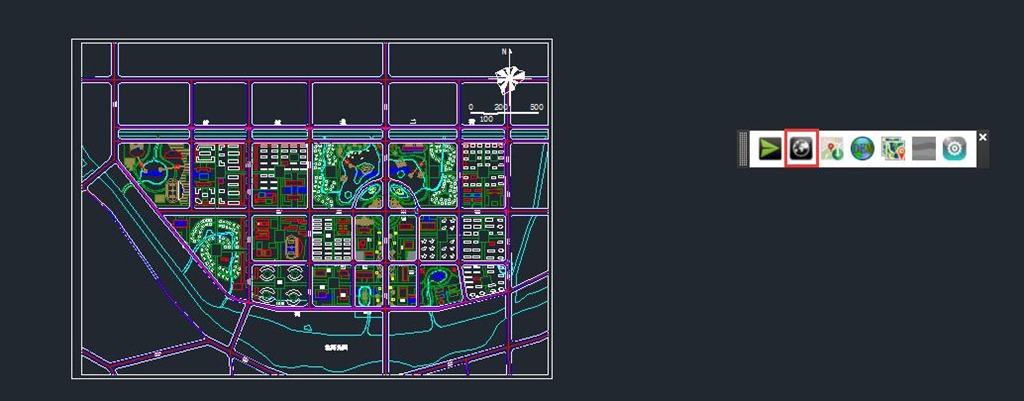

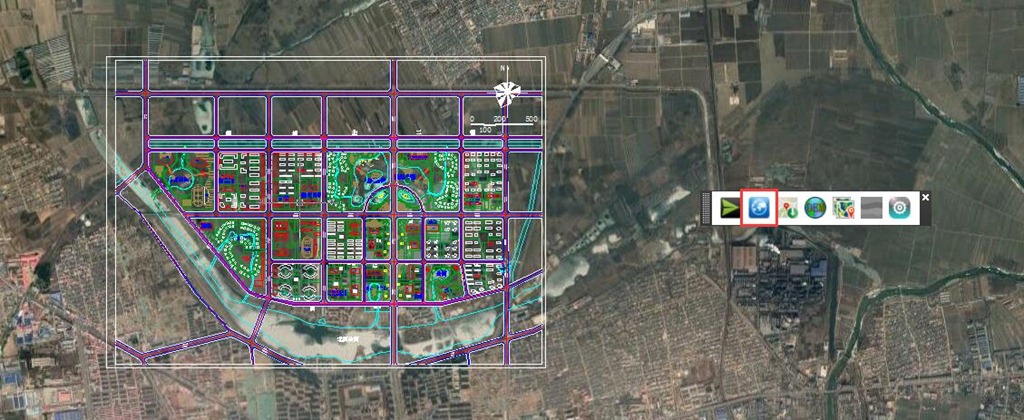

点击【加载在线底图】按钮,可加载奥维地图窗口中当前显示的在线地图作为CAD底图显示在CAD窗口中。即若奥维客户端当前显示的地图类型为【谷歌地图】,则CAD编辑窗口也加载【谷歌地图】,可自行在【设置】窗口中设置显示级别。

若用户在设置了视图跟随模式,如【CAD跟随奥维】,在奥维地图窗口中放大、缩小、移动、切换地图,CAD窗口中的地图会随之放大、缩小、移动、切换。

再次点击【加载在线底图】按钮,即可清除当前CAD加载的底图。

58

6、下载底图到本地

在CAD中点击奥维工具栏【下载底图到本地】按钮,可按照指定的区域或者对象下载某一级别的底图,显示在CAD窗口中并保存在用户CAD当前打开的文件所在的目录下。存储目录在奥维工具栏的【设置】中进行设置

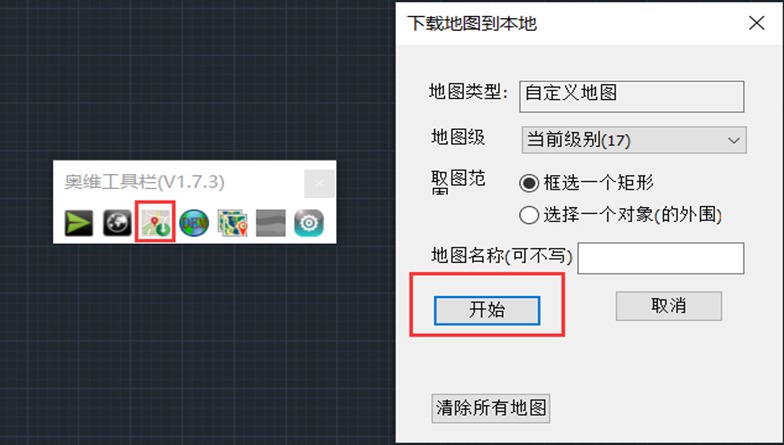

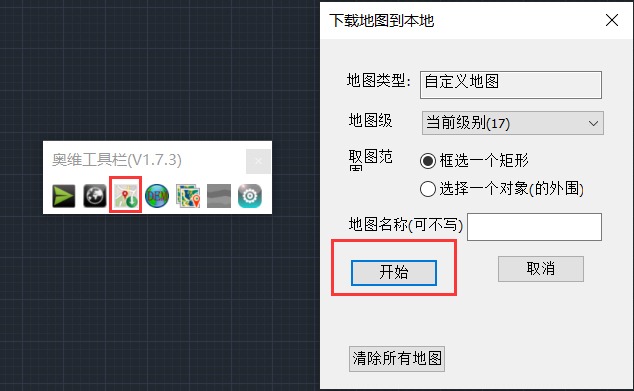

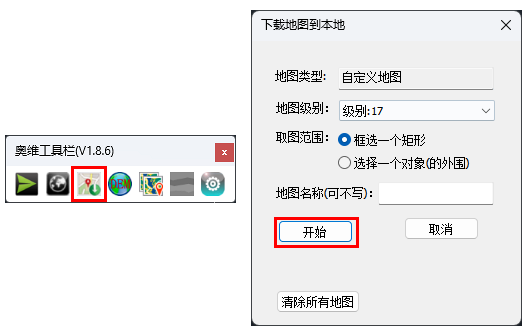

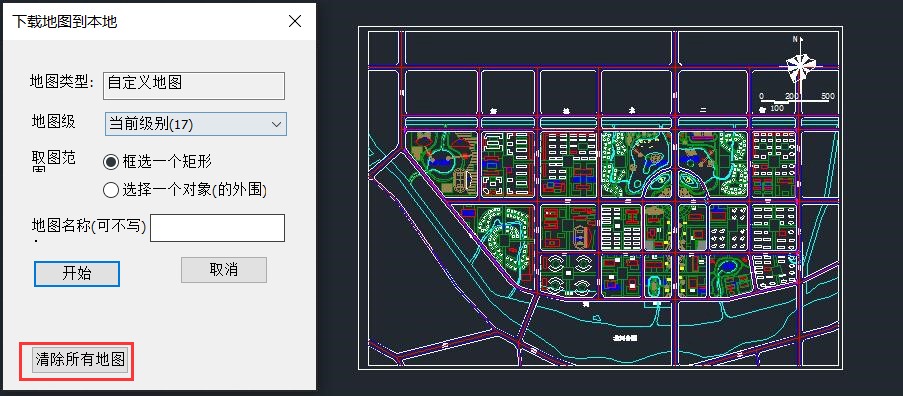

点击奥维工具栏【下载底图到本地】按钮,弹出【下载地图到本地】窗口,设置好需要下载的地图级别、取图范围,地图名称,点击【确定】按钮。

62

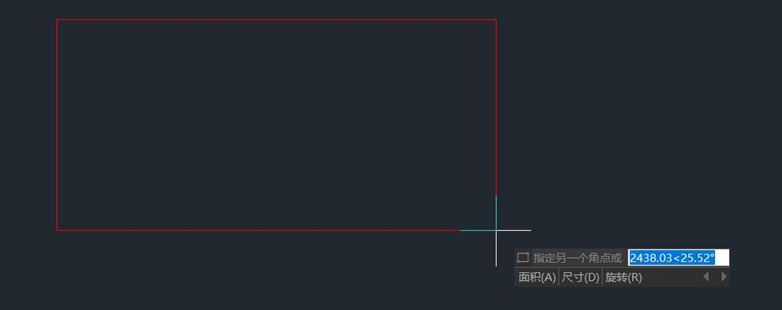

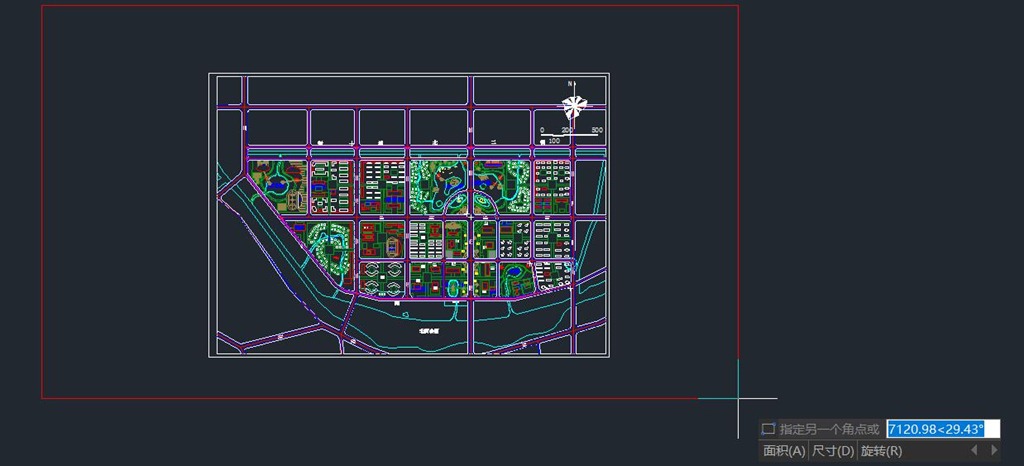

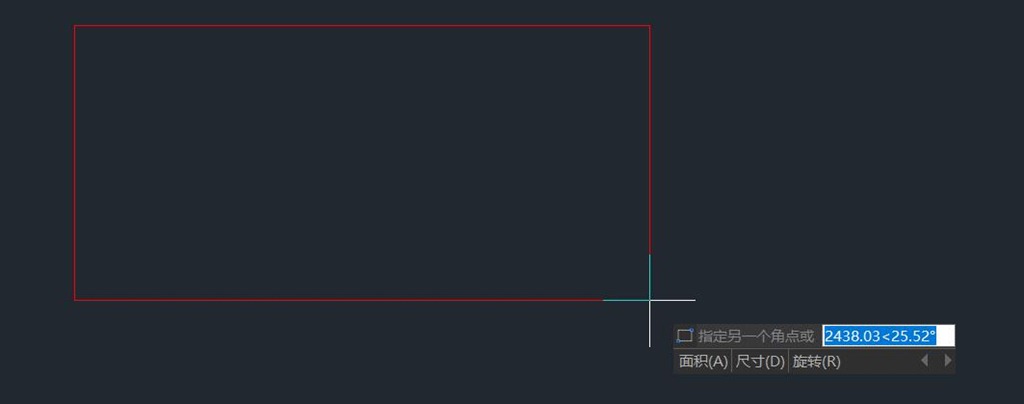

在CAD窗口中画一个需要下载地图的区域,即可下载该区域的地图,完成后显示在CAD窗口中。

60

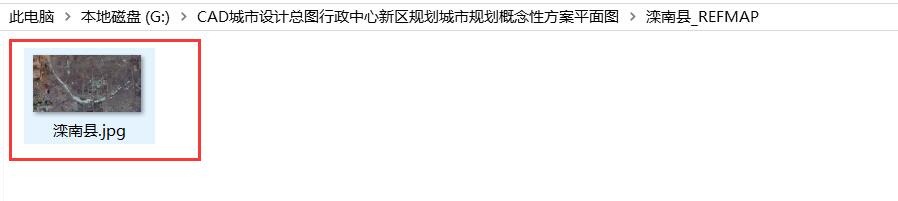

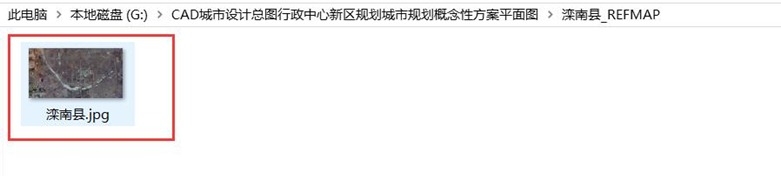

同时系统会自动在当前打开的CAD文件所在目录生成一个以该文件命名的文件夹,存放下载的地图。

61

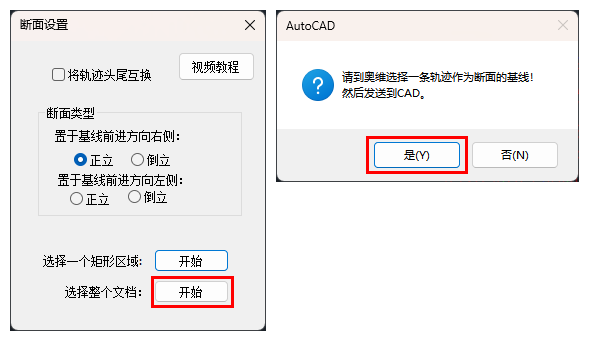

7、奥维中【发送所选对象到CAD】

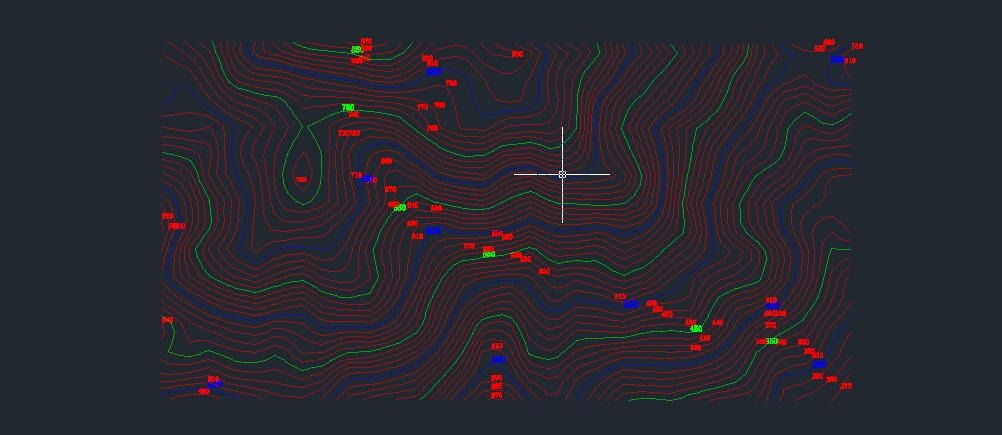

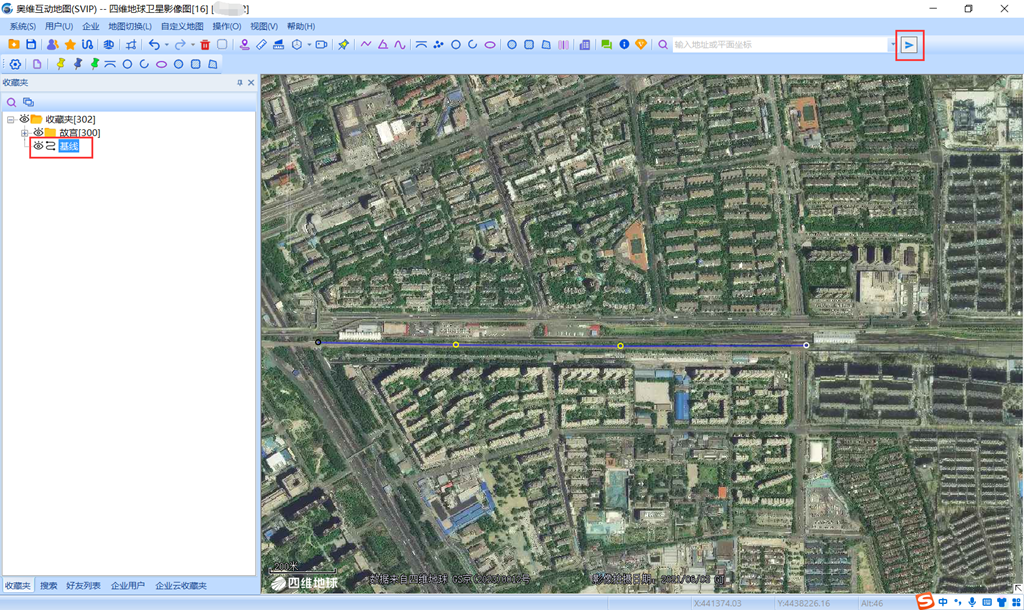

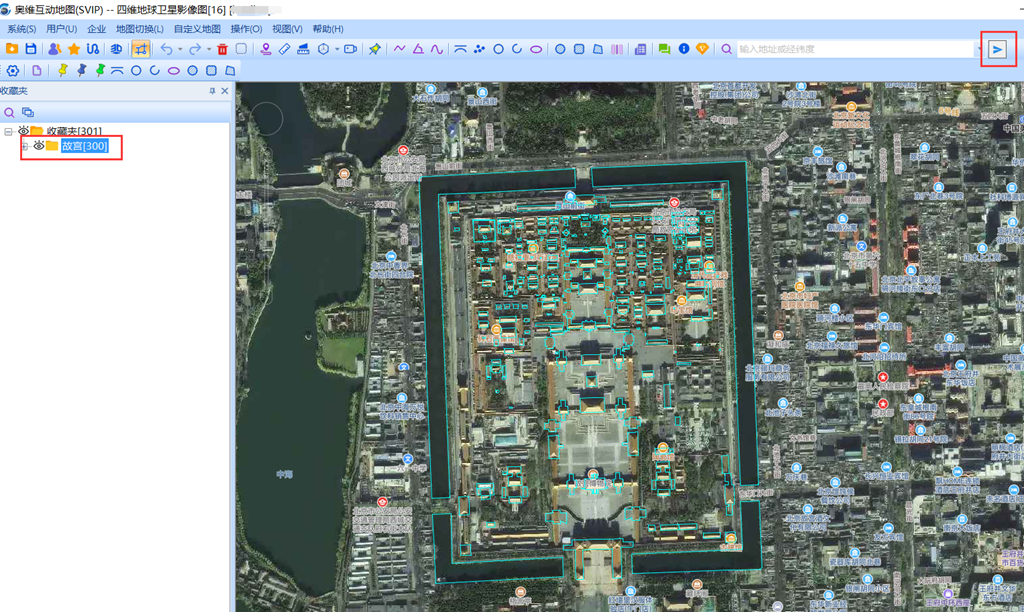

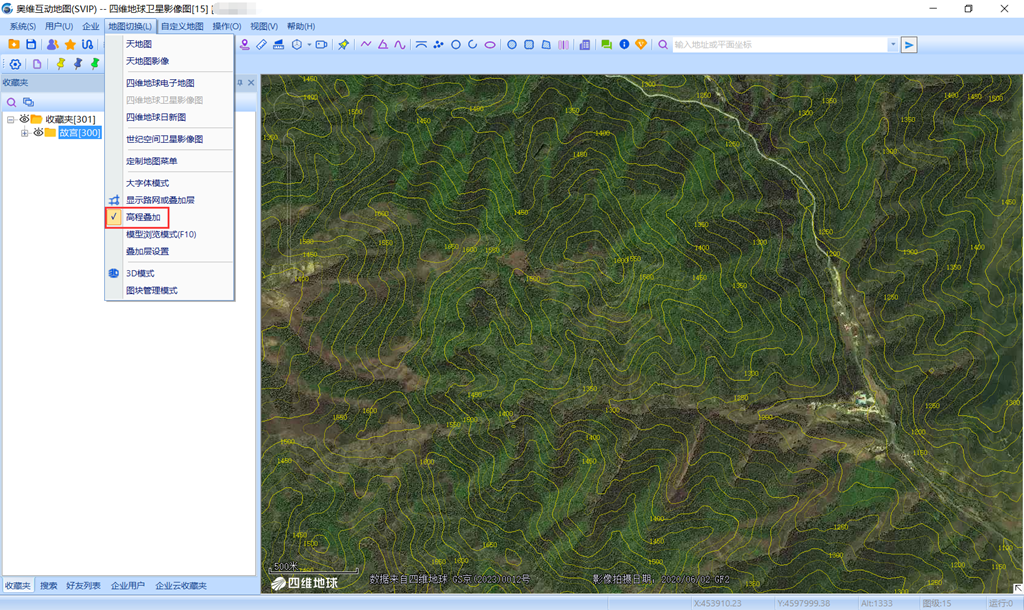

在奥维客户端中分别创建标签、轨迹、图形,并保存到收藏夹中。选中需要发送的对象,点击【发送所选对象到CAD】按钮,在CAD中就会出现相同的标签、轨迹、图形。

★提示:

在选择对象发送对象到CAD前,需要先在奥维客户端中设置好与CAD相对应的平面坐标,或利用CAD中奥维工具栏【设置关联点】按钮设置关联点。

奥维中的组合线,发送到CAD,内部会实现自动绑定。

20

三、其他说明

1、OmapArx插件添加了两个命令:

(1)【OMAP】命令:当用户关闭了工具栏后,使用该命令重启调起工具条;

(2)【MATCHOMAP】命令:调整cad视图,并调整滚轮缩放比例,使之与奥维一致。通过该操作,可以使cad加载底图时更加清晰。

2、当用户使用了插件的图标功能后,会在OmapArx插件所在的文件夹生成一个Icon.png的图标,用户如果有需求,可以选择其他图标,但必须是同名的32*32位像素的png文件。

3、奥维工具栏,可浮动在窗口上,也可以拖放到工具栏中,或者在CAD窗口边上。
