如何在企业内部安装部署奥维互动地图企业版

奥维互动地图企业版是基于奥维互动地图平台,以企业服务器(奥维云服务)为服务中心,以管理控制台为管理中心,以用户需求为导向,为企业用户提供的全方位解决方案。企业用户可通过奥维企业版,实现安全的数据管理,集约化的数据共享管理,严格的权限控制,方便的远程协助,多级拓扑结构。

目前,奥维互动地图服务器有Windows版和CenOS版,其中CenOS版可运行在CentOS6+操作系统上,能够满足用户在CentOS6+操作系统环境下部署奥维企业服务器的需求。

本文以windows版安装部署为例,阐述如何在企业内部服务器上安装部署奥维互动地图企业版。CenOS版的安装部署请参考使用帮助文档如何在centos系统上部署奥维企业服务器》

1、服务器最低配置要求

CPU

双核

内存

4G

硬盘

50G

公网带宽

2M

其它

固定公网IP

2、下载企业版组件

(1)奥维客户端:http://www.ovital.com/download/,安装在windows PC、手机、平板等机器上。

(2)管理控制台软件:http://www.ovital.com/enterprise/安装在windows PC上,供管理员使用。

(3)企业服务器软件:http://download.ovital.com:8020/pub/OMapServiceV170.rar,安装在windows服务器上。

3、安装MySQL数据库软件

MySQL数据库可以与奥维互动地图企业服务器安装在同一台机器上,也可以安装在独立的数据库服务器上。

详细安装步骤请参考使用帮助文档《Windows 系统安装MySQL安装帮助》

4、安装配置企业服务器

(1)安装启动服务

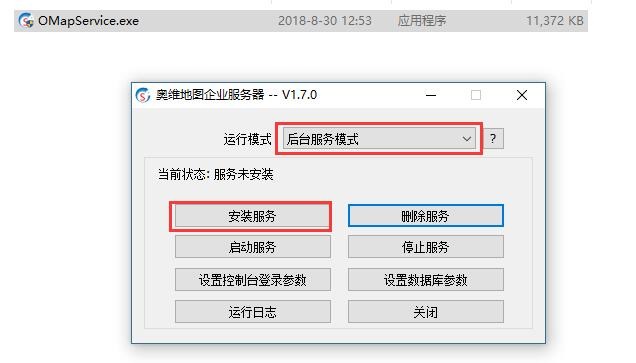

①双击运行服务器软件,在【奥维地图企业服务器】窗口中,点击【安装服务】,安装服务。

1

②安装服务后,点击【启动服务】按钮,启动服务。

★运行模式分为后台服务模式和应用程序模式,若用户只需一个企业服务器,此处设置为后台服务模式。

★若用户需要在一台服务器上部署多个企业服务器,第一个企业服务器设置为后台服务模式,其他企业服务器设置为应用程序模式。安装部署多个企业服务器,请参考使用帮助文档《怎样实现在一台服务器机器上运行多个企业服务器》

2

(2)设置数据库参数

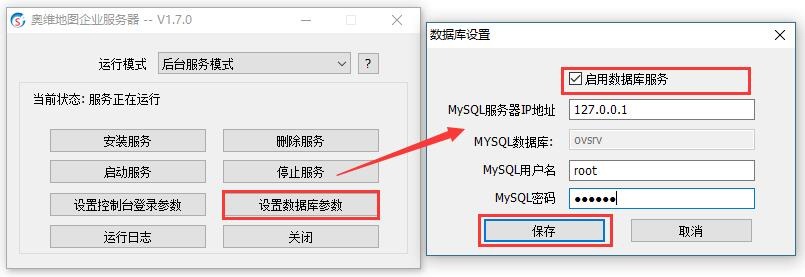

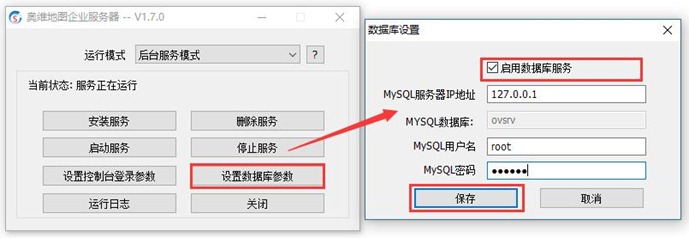

点击【设置数据库参数】按钮,进入【数据库设置】窗口,勾选【启动数据库服务】,输入IP地址、用户名、密码等,点击【保存】按钮。

3

❶MySQL服务器IP地址:若数据库与企业服务器在同一台机器上,可输入127.0.0.1;如不在同一台机器上,请输入服务器的IP地址。

❷MySQL数据库:后台服务模式不能修改数据库名,默认为ovsrv;应用程序模式,可修改数据库,输入新创建的数据库名。

❸MySQL用户名:默认为root,若添加了普通用户,也可以使用普通用户连接数据库。

❹MySQL密码:输入与用户名相对应的密码。

注意:设置完数据库后,需要重启服务,点击【启动服务】按钮,即可。

(3)设置控制台登录参数

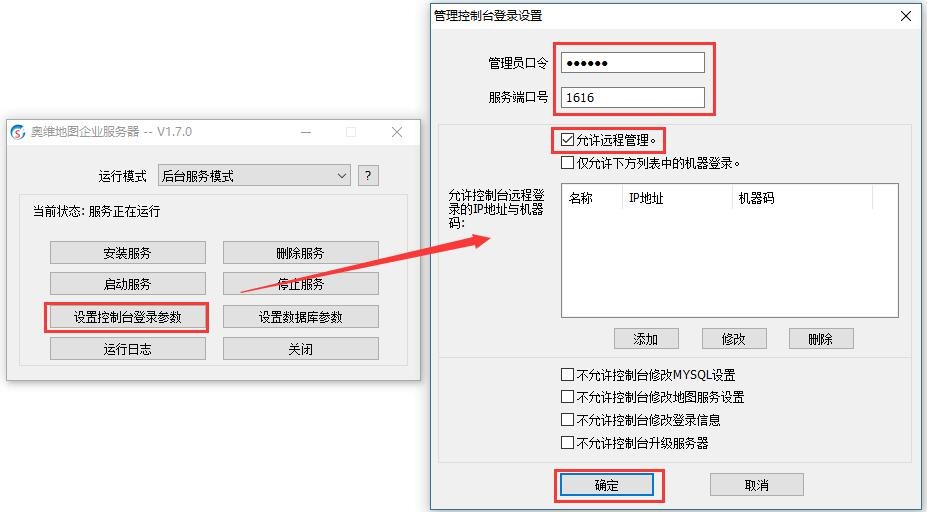

在【奥维地图企业服务器】窗口中,点击【设置控制台登录参数】按钮,进入【管理控制台登录设置】窗口,设置管理员口令、服务端口号,勾选【允许远程管理】。

注意:设置控制台登录参数后,需要重启服务,点击【启动服务】按钮,即可。

4

❶管理员口令:管理员用控制台登录企业服务器的密码。

❷端口号:默认端口号为1616,若用户只有一个企业服务器,保持默认设置即可;若用户有多个企业服务器、多个数据库,端口号需要设置为不一样的值,以达到区分数据库的目的。管理控制台和客户端登录企业服务器,需要输入端口号。

❸允许远程管理:勾选,管理控制台可以远程连接企业服务器。

❹仅允许下方列表中的机器登录:用户可以限定登录企业服务器的机器,提高安全度。若用户需要勾选限定,操作步骤见(4)。

❺不允许控制台修改MySQL设置:勾选,用户则不能在管理控制台上进行数据库设置。

❻不允许控制台修改地图服务:勾选,用户则不能在管理控制台上修改地图服务。

❼不允许控制台修改登录信息:勾选,用户则不能在管理控制台上修改登录信息。

❽不允许控制台升级服务器:勾选,用户则不能在管理控制台上升级服务器。

(4)添加、修改、删除机器

❶添加机器

在【管理控制台登录设置】窗口中,勾选【仅允许下方列表中的机器登录】,点击【添加】按钮,进入【添加管理机器】窗口,输入名称、IP(一般不限定)、机器码,点击【确定】按钮,添加完成。

该功能可实现限制连接企业服务器的机器,提高安全性。

5

❷修改机器

在【管理控制台登录设置】窗口中,选中机器,点击【修改】按钮,进入【添加管理机器】窗口,可修改名称、IP和机器码,修改完成后,点击【确定】按钮

❸删除机器

在【管理控制台登录设置】窗口中,选中机器,点击【删除】按钮,删除后,该窗口中不再显示该机器

(5)查看运行日志

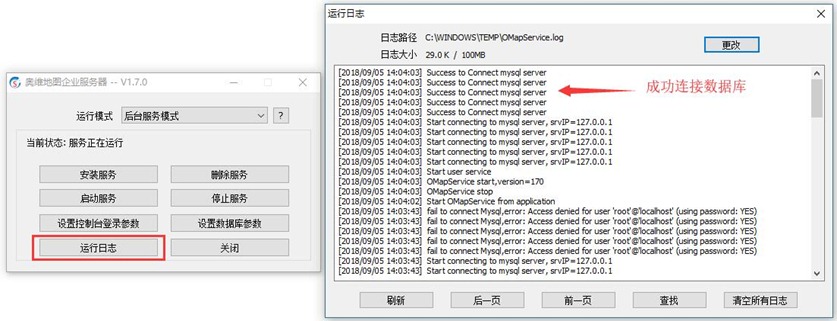

在【奥维地图企业服务器】窗口中,点击【运行日志】按钮,进入【运行日志】窗口,可查看企业服务器运行日志,如数据库连接状态、服务状态等。

6

注意:以后台服务模式运行的企业服务器可关闭窗口,关闭后,服务仍在运行;以应用程序模式运行的企业服务器不可关闭窗口,若关闭,服务会停止,客户端则无法登陆。

5、安装配置管理控制台

安装完后台服务后需要安装管理控制台,管理控制台与后台服务也可以安装在同一台机器上,也可以运行在不同机器上。

(1)管理控制台登录企业服务器

在控制台中,点击【系统】下拉菜单,点击【连接企业服务器】,进入【登录企业服务器】窗口,输入服务器所在机器的IP地址、端口、密码,点击【确定】按钮。

9

说明:

❶企业服务器IP地址,即企业服务器所在机器的IP地址。

❷端口号,即在奥维地图企业服务器【管理控制台登录设置】窗口中设置的服务端口号,默认为1616。

❸密码,即在奥维地图企业服务器【管理控制台登录设置】窗口中设置的管理员口令。

连接上服务器之后,管理员停靠窗口显示管理员机器所在机器码和IP地址,标题栏显示已连接信息

10

(2)设置地图服务

设置地图服务,请参考使用帮助文档《企业版如何设置地图服务》。

(3)设置数据库

若用户已在企业服务器上进行了数据库设置,则此处不需要设置。

在控制台中,点击【系统】下拉菜单,点击【设置数据库】,进入【数据库设置】窗口;勾选【启用数据库服务】,设置【mysql服务器IP地址】,设置【mysql用户名】,选择【mysql密码】,设置好后,点击【保存】按钮。连接成功后,可点击【性能测试】,测试连接数据库的性能。

13

❶mysql服务器IP地址:mysql服务器所在机器的IP地址,若企业服务器、控制台、mysql数据库软件在同一台机器,可使用127.0.0.1。

❷mysql用户名、密码:安装mysql设置的用户名、密码,用户可添加新的用户,也可使用root。

4)新建分组、用户

很多政府、企事业单位存在多个下级机构,且均需使用奥维,为方便管理,管理员可以以下级机构为单位先创建分组,再添加用户,具体操作步骤如下。

❶打开【用户】窗口

在控制台中,点击【用户】按钮,进入【用户】窗口。

14

❷新建分组

在【用户】窗口中,选中【所有用户】,点击鼠标【右键】,点击【新建分组】按钮,进入【新建分组】窗口,输入组名,点击【确定】按钮。

17

❸添加用户

注意:每个客户端用户的VIP等级必须是VIP5及以上。

选中刚新建的分组,点击鼠标【右键】,点击【新建用户】,进入【新建用户】窗口,输入企业会员ID、用户名、密码,点击【确定】按钮。

20

说明:

企业会员ID:即客户端用户注册奥维账户时的用户ID号,必须输入真实的VIP5及以上的用户ID,否则无法添加。电脑版客户端在【用户/账户设置】中查看,手机版点击左上角头像按钮、点击【设置】按钮可查看。

用户名、密码:给需要登录企业服务器的用户设置登录用户名及密码。

登录机器限制:管理员可考虑安全用户,给客户端用户限制登录企业服务器的机器。

5)设置登录信息

在控制台中,点击【系统】下拉菜单,点击【设置登录信息】,进入【登录设置】窗口;输入登录提示,勾选【为登录用户设置初始位置】,选择地图类型、级别,设置经纬度纬度,点击【确定】按钮。

23

说明:

❶此处用户可不设置。

❷登录提示:设置后,客户端登录企业服务器,会弹出相关提示,提示内容为此处设置的信息。

❸为登录用户设置初始位置:前提是用户有地图数据

地图类型:客户端登录企业服务器时,在地图窗口中默认显示的地图类型;如设置为Google卫星图,则用户登录企业服务器时,默认显示Google卫星图。

地图级别:客户端登录企业服务器时,在地图窗口中初始显示的地图级别;如用户设置为10级,则用户登录企业服务器时,地图窗口直接显示第10级的地图。

经纬度:客户端登录企业服务器时,在地图窗口中初始显示的经纬度位置;如用户设置为“119.000000,38.000000”,则用户登录企业服务器时,地图窗口直接以该经纬度位置为中心,显示地图。

6)查看服务状态

在控制台中,点击【系统】下拉菜单,点击【查看服务状态】,进入【查看服务状态】窗口,显示地图服务、用户服务、登录信息、当前连接数等状态;地图服务、用户服务全部启动,则设置正常。

6、登录企业服务器

(1)进入【登录企业服务器】窗口

在奥维客户端中,点击【企业】下拉菜单,点击【登录企业服务器】,进入【登录企业服务器】窗口,输入服务器IP地址、端口、用户名、密码,点击【确定】按钮。

27

说明:

①服务器IP地址:即企业服务器所在机器的IP地址。

②端口号:即在奥维地图企业服务器【管理控制台登录设置】窗口中设置的服务端口号,默认为1616。

③用户名、密码:管理员在控制台中新建用户时给该用户设置的登录用户名及密码。

(2)登录成功后,在奥维软件界面【标题栏】中,会显示登录企业服务器信息,在【企业用户】栏中显示企业用户。

28
