如何导入TIFF格式的航拍图

    在使用奥维的过程中,除了浏览内置的地图外,您还可以根据实际需要在奥维中添加自定义地图,包括在线地图和航拍图。目前,支持添加到奥维中的航拍图格式包括JPEG、PNG、TIFF和img。

    本文将为您介绍导入TIFF格式的航拍图。

    1、创建图层

    在导入航拍图之前,我们需要创建一个自定义图层。

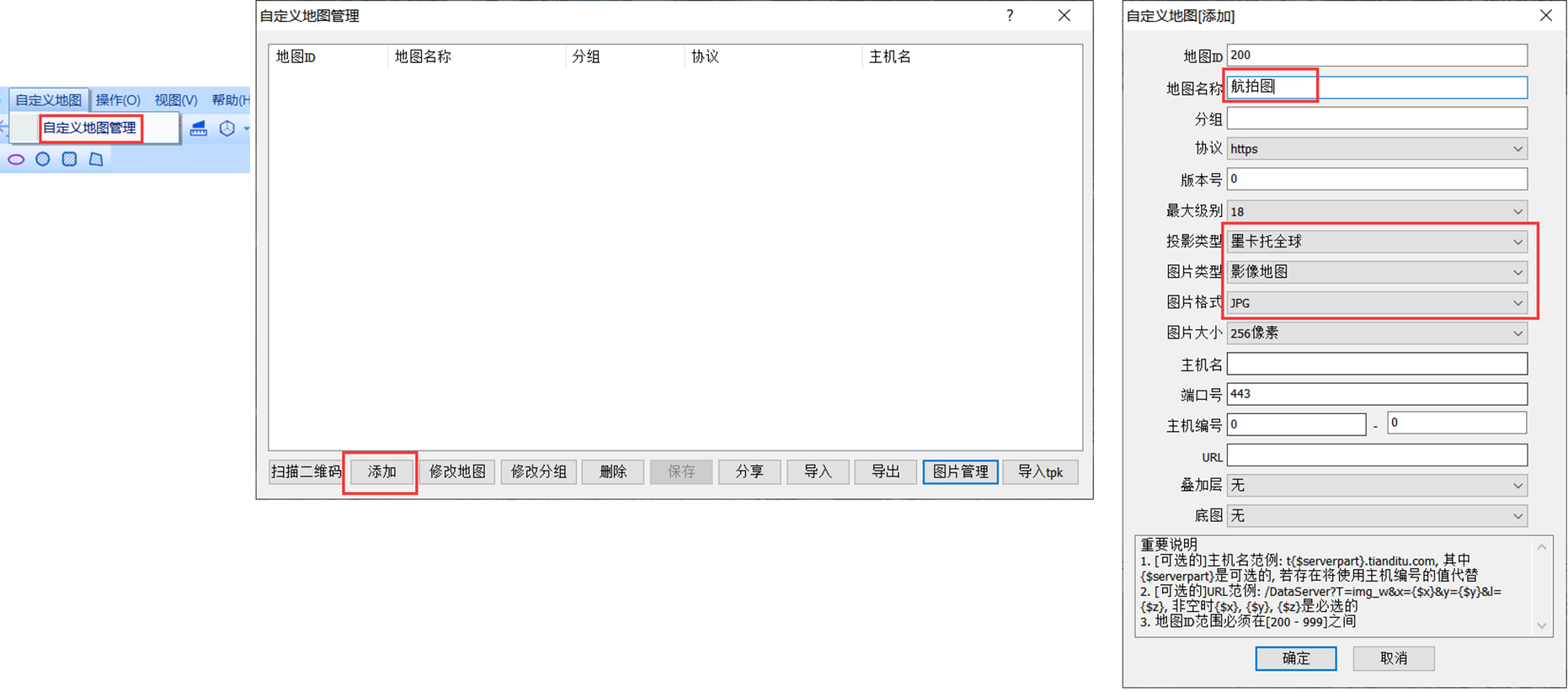

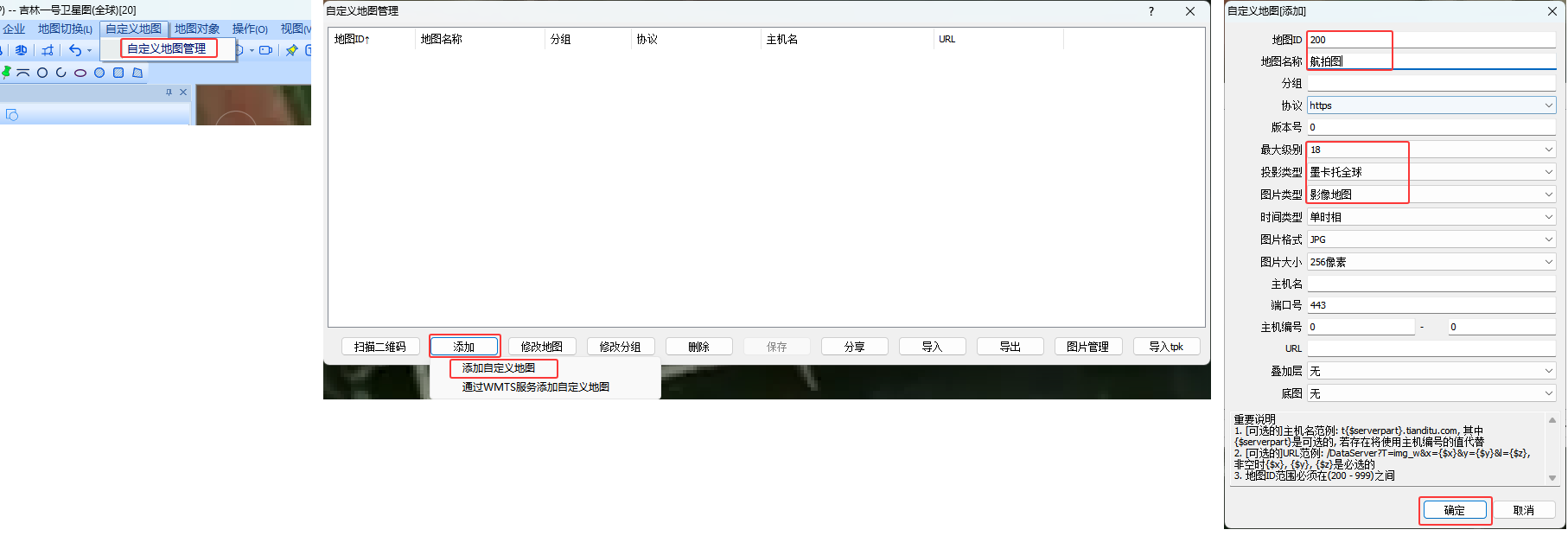

    点击[自定义地图]→【自定义地图管理】→【添加】,设置地图名称、最大级别、投影类型和图片类型,其他无需设置。

    最大级别:应大于航拍图的实际级别,部分航拍图的清晰度可达到21级或22级。

    投影类型:一般设置为墨卡托中国或者墨卡托全球,需要与叠加底图的投影类型一致,叠加时才不会出现错位。

    图片类型:选择【影像地图】。

    时间类型:単时相、多时相(历史影像),根据实际影像情况选择。多时相请参考帮助文档《如何添加自定义地图多时相(历史影像)》。

    点击【确定】。

    未标题-1

    2、导入图片

    创建完图层后,即可将TIFF格式的图片导入到该图层上。

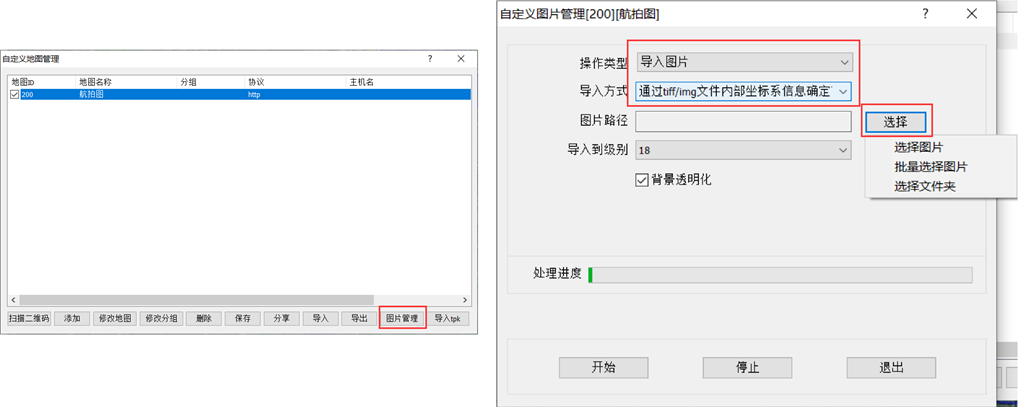

    在[自定义地图管理]窗口,勾选图层,点击【图片管理】;操作类型,设置为【导入图片】;导入方式,设置为【通过tiff/img文件内部坐标系信息确定范围】。

    点击【选择】。

    1

    说明:
    选择图片
    :只能选择单张tiff格式航拍图导入到奥维中。
    批量选择图片:可以将多张tiff格式航拍图批量导入到奥维中。
    选择文件夹:可以将整个文件夹下的tiff格式航拍图导入到奥维中。
    这里我们以导入单张航拍图为例,选择您要导入的航拍图,点击【打开】。
    系统会自动检测航拍图清晰度对应的地图级别,即自动选择【导入到级别】。

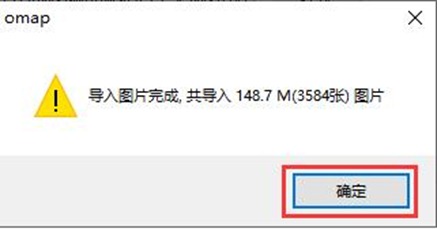

    点击【开始】,执行导入。

    15

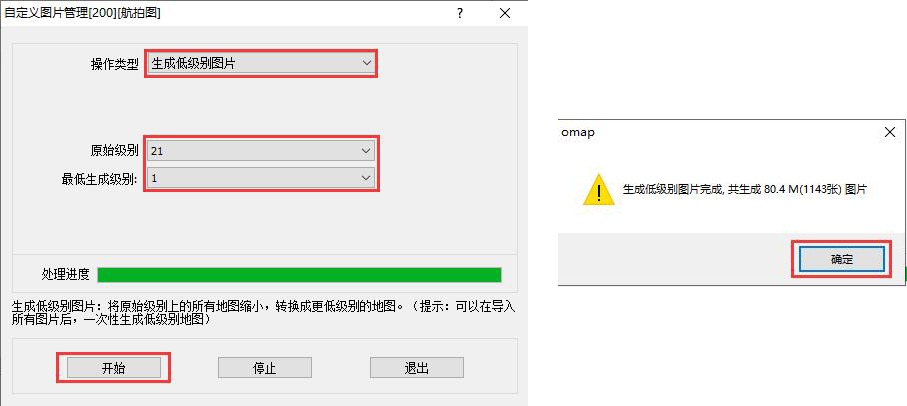

    导入完成后,点击【是】,可生成低级别图片。

    image-20250514142851035

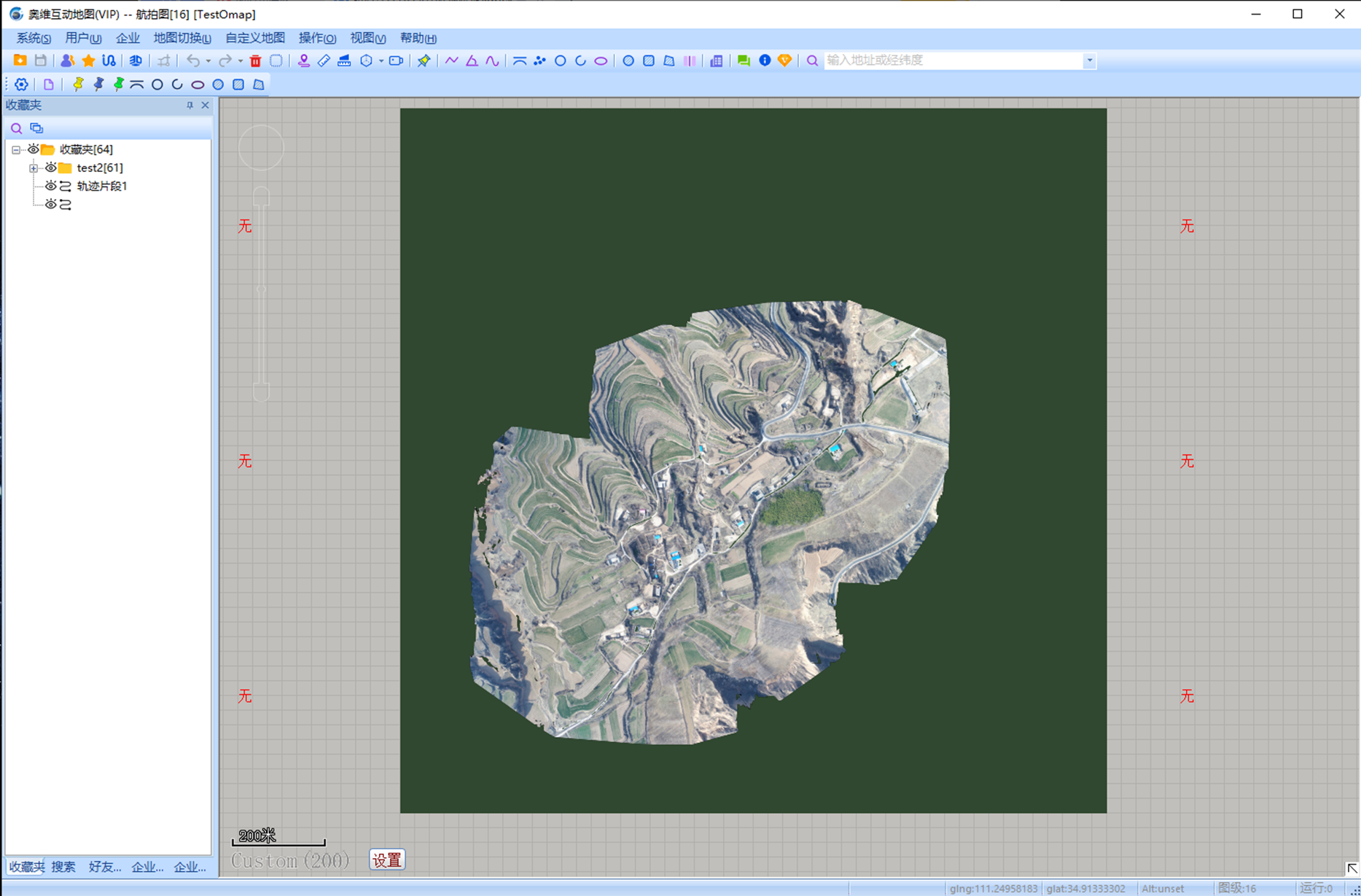

    我们将显示的地图切换到刚添加的自定义地图,可正常浏览导入的航拍图。

    image-20250513153250464

    3、设置内置地图叠加层

    为了方便使用,您可以将该自定义地图叠加到奥维的内置地图上,但二者投影类型需要保持一致。

    可设置叠加层的内置地图的投影类型如下:

    投影类型 内置地图
    墨卡托全球 天地图影像
    墨卡托全球 四维地球日新图
    墨卡托全球 世纪空间卫星影像图
    墨卡托全球 吉林一号卫星图
    墨卡托全球 四维地球卫星影像图

    设置叠加层的具体操作如下:

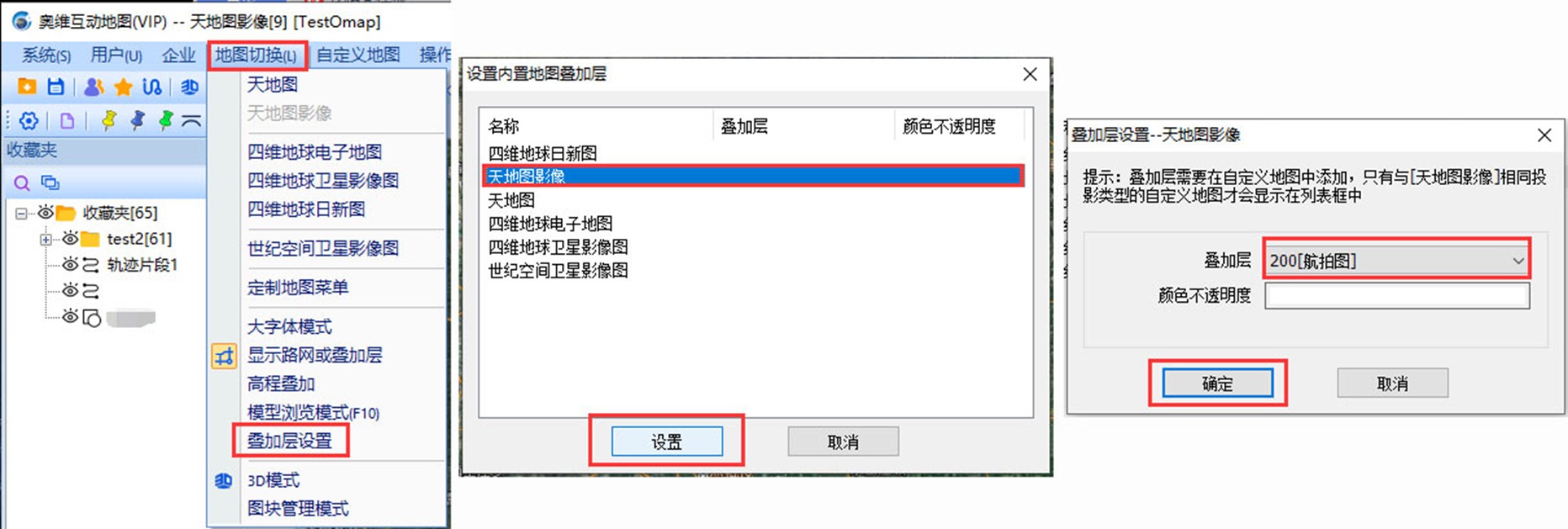

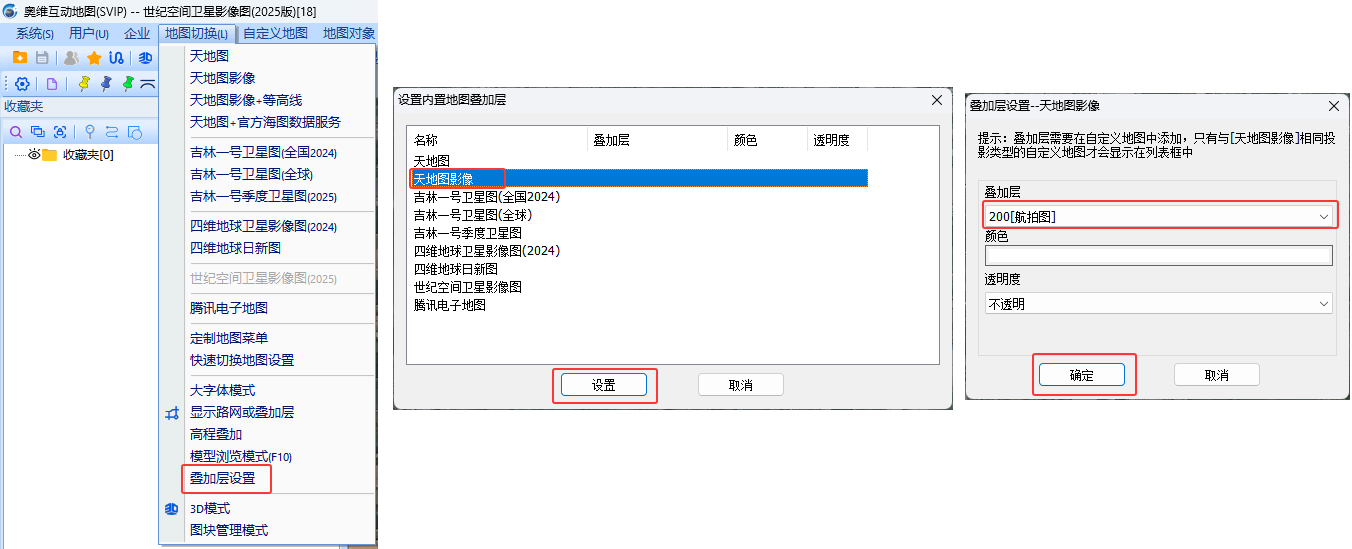

    点击[地图切换]→【叠加层设置】→选择内置地图(如天地图影像)→【设置】。

    叠加层,选择刚创建的自定义地图,点击【确定】,即可。

    未标题-1

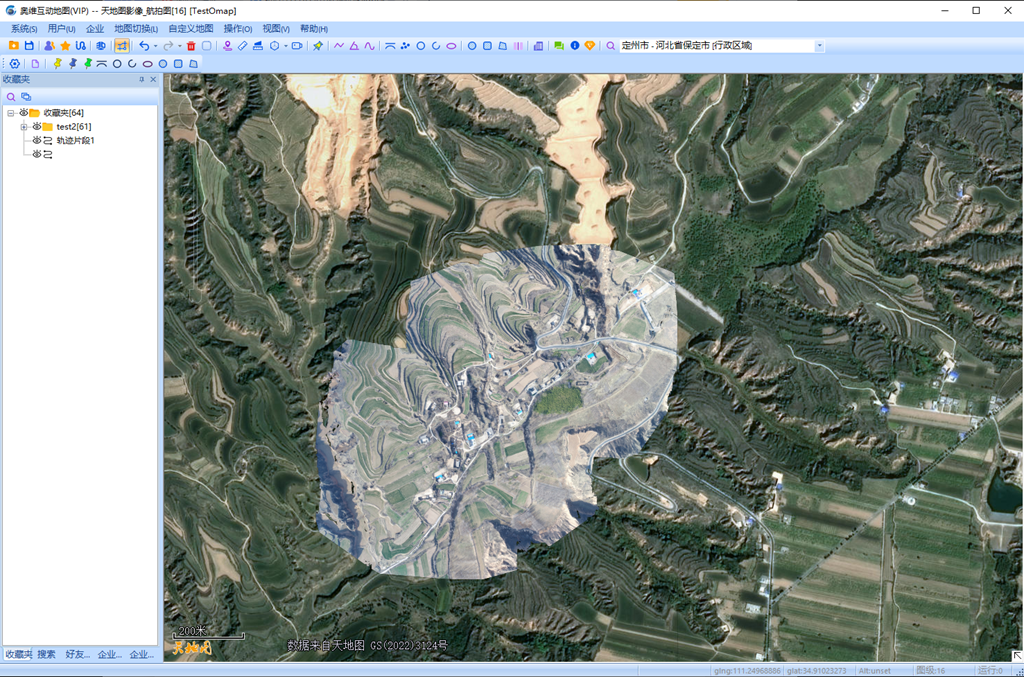

    我们将地图切换到刚设置叠加层的天地图影像。可以看到,在天地图影像上,正常叠加了导入的航拍图。

    R%I8FZ_9DX\]K)CF0Y$GXM

    :设置内置图层叠加层请参考使用帮助文档《如何导入地图图片并设置内置地图叠加层》。
