本教程主要对奥维互动地图浏览器PC端、手机端访问奥维WEB瓦片服务进行说明。

1. 奥维发布瓦片服务

在奥维互动地图浏览器Windows PC端中,您需要先下载地图数据,然后开启【WebSocket】,启用HTTP瓦片服务。

关于奥维发布瓦片服务的详细说明,请参考使用帮助文档《如何在奥维中启用WEB瓦片服务》。

2. 奥维PC端访问Web瓦片服务

在奥维中,点击[自定义地图]菜单-->【自定义地图管理】-->【添加】,进入[自定义地图[添加]]窗口。


地图id:可设置为200至999的任意数字,不可重复。

地图名称:可任意设置。

版本号:可不设置。

最大级别:根据瓦片数据的最高级别设置,如20。

投影类型:根据瓦片数据的投影类型进行设置,航拍图根据源图层进行设置(创建图层时设置成了什么投影,这里就设置成什么)。

图片类型:卫星影像图就选择【影像地图】,矢量地图就选择【普通地图】。

图片格式:png、JPG均可。

图片大小:256像素和512像素均可。

主机名:发布HTTP瓦片服务的机器的IP地址。

端口号:发布HTTP瓦片服务时设置的服务端口号,本文是9999。

URL:参考文档《如何在奥维中启用WEB瓦片服务》中的《3.2.1. URL格式》,只需填写端口号后面的部分。前面的【图片格式】设置项选择了什么格式(如JPG),URL中就写什么格式(.jpg)。

例如:/getomap_101_{$z}_{$x}_{$y}_1_0.jpg

完成设置后,点击【确定】按钮,在[自定义地图管理]窗口中,会显示添加的图层。

点击[自定义地图]菜单,选择刚添加的图层,即可显示调取的地图。第一次加载可能会比较慢,等待1分钟。

如下图所示,在地图界面不仅显示了地图,还是显示了奥维对象。

16

3. 奥维手机/平板端访问Web瓦片服务

在主界面上,点击【图层】,点击【自定义地图】,点击【自定义地图管理】,进入[自定义地图管理]页面,点击【添加】。


设置地图id、名称、最大级别、投影类型、主机名、端口号等设置项,如下图所示。

各设置项的说明请参考文档《如何在奥维中启用WEB瓦片服务》中的《3.2.1. URL格式》相关说明,这里不予赘述。

设置完成后,在[自定义地图]页面,勾选刚添加的地图,即可在地图窗口中加载显示。第一次加载可能稍微慢点,等待1分种。


上图中的地图是卫星图,如果用户要叠加路网信息,那么需要在自定义地图管理中再创建一个路网图层,获取谷歌路网。

不同的路网,投影类型可能不一样,用户应选用和影像底图投影类型一致的路网。

用户在下载卫星混合图时会将路网信息下载到本地,保存在奥维根目录map文件夹下的160(小字体)或者161(大字体)文件夹中。

获取小字体路网数据的URL/getomap_160_{$z}_{$x}_{$y}_0_0.jpg

获取大字体路网数据的URL/getomap_161_{$z}_{$x}_{$y}_0_0.jpg

获取到路网后,将路网图层叠加到影像图上。

自定义地图叠加层设置:

PC端:点击[自定义地图]菜单,点击【自定义地图管理】,勾选需要叠加路网的图层,点击【修改】按钮;点击【叠加层】下拉框,选择【使用】,点击【…】,进入[叠加层设置]窗口;设置小字体叠加层和大字体叠加层,如果用户获取的路网是小字体的,那么就设置小字体叠加层。当然,用户也不必区分,只要是路网,都可以使用。

手机/平板端:在主界面上,点击wps5按钮,点击【自定义地图】,点击【自定义地图管理】,进入[自定义地图管理]页面;勾选需要叠加路网的图层,点击【修改】按钮;点击【叠加层】下拉框,选择【使用】,点击【设置】,设置小字体叠加层和大字体叠加层。

本教程主要对第三方平台Tableau访问奥维WEB瓦片服务进行说明。

1、奥维发布瓦片服务

在奥维互动地图浏览器Windows PC端中,您需要先下载地图数据,然后开启【WebSocket】,启用HTTP瓦片服务。

关于奥维发布瓦片服务的详细说明,请参考使用帮助文档《如何在奥维中启用WEB瓦片服务》。

2、编辑tms地图文件

Tableau软件,其tms地图文件应当存储在安装目录的Mapsources文件夹下,因此我们先进入Mapsources文件夹。

(1)进入Mapsources文件夹

在电脑桌面上,鼠标右击【Tableau】图标,点击【打开文件所在的位置】。


点击【tableau】,返回上一级目录。


点击Tableau默认的地图文件夹【Mapsources】。


(2)创建新的tms地图文件

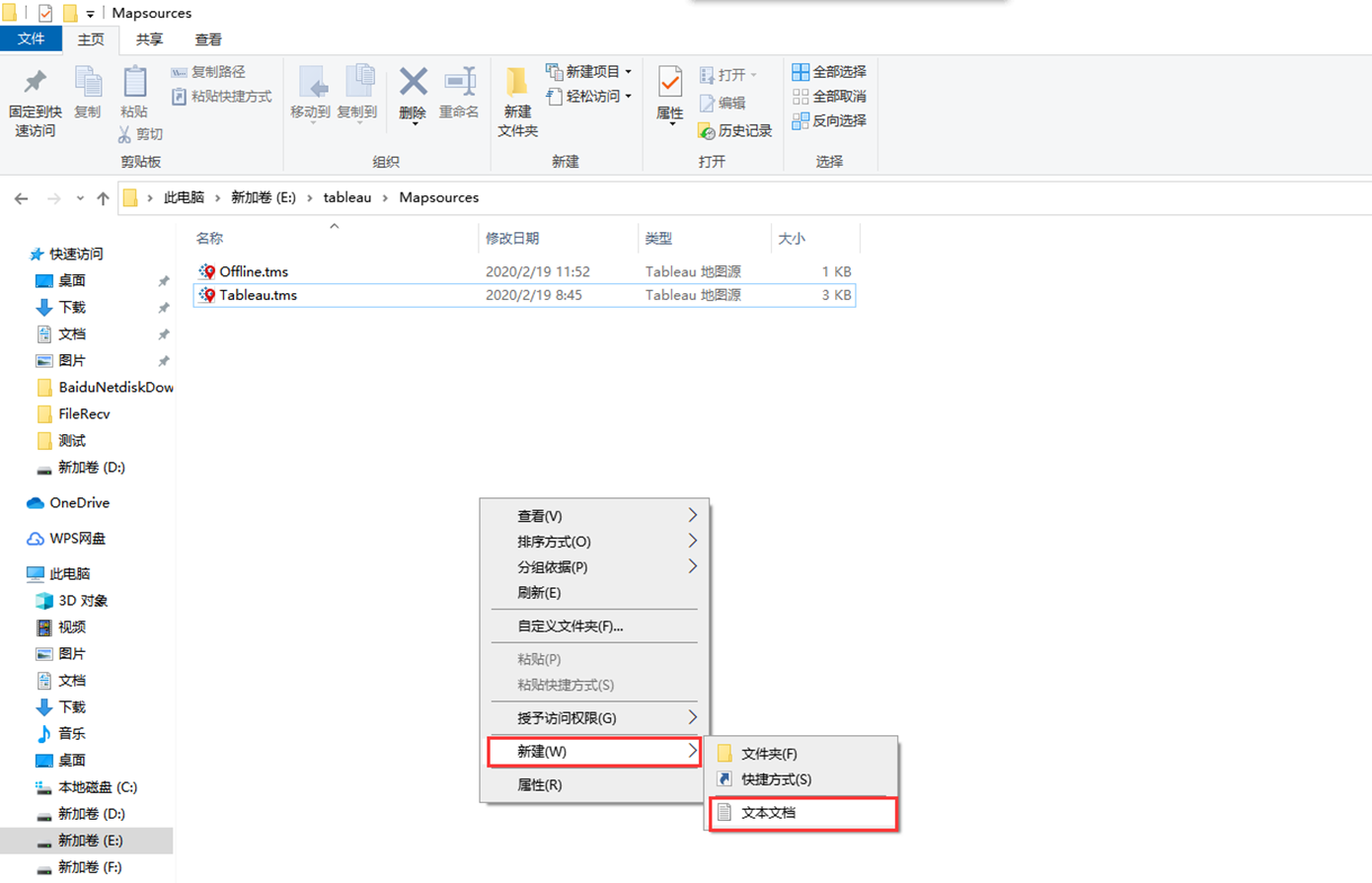

在【Mapsources】文件夹下中,点击【右键】,新建文本文档。


打开【新建文本文档】,输入以下内容:

<?xml version="1.0" encoding="utf-8"?>

<mapsource inline="true" version="8.2">

  <connection class="OpenStreetMap" max-stretch="1.0" min-shrink="1.0" offline="" port="9999" server="http://127.0.0.1" url-format="/getomap_101_{Z}_{X}_{Y}_0_0.png" />

  <layers>

    <layer display-name="Ovitalmap" name="Ovitalmap" show-ui="false" type="features" />

  </layers>

  <map-styles>

    <map-style display-name="Ovitalmap" name="Ovitalmap">

      <map-layer-style name="Ovitalmap" request-string="Ovitalmap" />

    </map-style>

  </map-styles>

  <properties />

  <mapsource-defaults version="8.2">

    <style>

      <style-rule element="map-layer">

        <format attr="enabled" id="Ovitalmap" value="true" />

      </style-rule>

      <style-rule element="map">

        <format attr="washout" value="0.0" />

      </style-rule>

    </style>

  </mapsource-defaults>

</mapsource>



注意:上述代码中,红色的内容需要根据地图修改,如port、server、url-format等参数值。具体格式如下:

参数名 备注 示例
Port 奥维PC端中设置的服务端口号 9999
Server 发布地图瓦片机器的IP地址(若为本机,则设置成http://127.0.0.1) http://127.0.0.1
url-format 示例 /getomap_{type}_{Z}_{X}_{Y}_{ext}_{time}.png
/getomap_101_{Z}_{X}_{Y}_0_0.png
{type} 地图类型 101:谷歌卫星图 108:谷歌地球企业历史影像
参考使用帮助文档《如何在奥维中启用WEB瓦片服务》中的《1、准备地图瓦片数据》相关说明
{Z} 地图级别 地图级别、x索引、y索引唯一确定一张图片
16_53950_24801,表示取第16级、x索引为53950、y索引为24801的图片。
{X} x索引
{Y} y索引
{ext} 是否将奥维对象和地图一起发布 1表示发布奥维对象,0表示不发布奥维对象。
{time} 时间,格式为“yyyyMMdd”,只对历史影像有效;0,表示取当前最新的地图。 如20190730,表示取2019年7月30日以前的地图数据
display-name 根据地图类型修改,例如谷歌卫星图就设置成Googlemap Ovitalmap
name
map-layer-style name
request-string
id

填写好配置信息后保存,修改“新建文本文档.txt”的文件名为“Ovitalmap.tms”。

★提示:一定要修改拓展名。


通常,扩展名是默认不显示的,我们需要将扩展名显示出来,便于修改,如下:

Windows10、Windows server2012和Windows server2016:

点击【查看】,勾选【文件扩展名】。


Windows7和Windows server2008:

点击【组织】,点击【文件夹和搜索选项】,点击【查看】,在【高级设置】中取消勾选【隐藏已知文件类型的扩展名】


3、Tableau访问奥维瓦片服务(以示例库中的中国分析为例)

打开Tableau,点击【帮助】-->【示例工作薄】-->【中国分析】


点击下图中框选的区域,确保Tableau能够正常访问瓦片数据


点击菜单栏中的【地图】-->【背景地图】-->【管理地图】


点击【导入】选择我们刚才新建的Ovitalmap.tms文件


导入完之后点击【关闭】,完成之后我们就成功地在Tableau中访问奥维Web瓦片服务


奥维互动地图浏览器C++开发接口(V2.1)为C++开发人员提供了访问奥维互动地图浏览器内部数据的能力,帮助开发人员构建与奥维互动地图浏览器协同工作的应用。该接口采用Windows消息循环机制与奥维互动地图浏览器进行数据交互,效率高、支持大量数据交互。

使用前,您需先安装奥维互动地图浏览器Windows PC桌面端应用程序,并升级成为VIP账户,同时开启第三方接口【窗口消息+Websocket】。接口支持WS和WSS。

奥维互动地图浏览器C++开发工具接口(V2.1)主要功能包括:获取在奥维PC端中绘制的各类矢量数据、标签对象的附件、内置的地图(矢量图、卫星影像图、地形图等)、等高线以及增加自定义功能等。



点击阅读

奥维互动地图浏览器WEB开发接口为WEB开发人员提供了访问奥维互动地图浏览器内部数据的能力,帮助开发人员构建与奥维互动地图浏览器协同工作的Web应用。该接口采用WebSocket作为通信机制,具有跨平台,跨语言,灵活性高等特点。

使用前,您需先安装奥维互动地图浏览器Windows PC桌面端应用程序,并升级成为VIP账户,同时开启第三方接口【窗口消息+Websocket】。接口支持WS和WSS。

奥维互动地图浏览器WEB开发工具接口(V2.6)主要功能包括:获取在奥维PC端中绘制的各类矢量数据、标签对象的附件、内置的地图(矢量图、卫星影像图、地形图等)、等高线以及增加自定义功能等。



点击阅读

奥维互动地图浏览器C#开发接口(V2.2)为C#开发人员提供了访问奥维互动地图浏览器内部数据的能力,帮助开发人员构建与奥维互动地图浏览器协同工作的应用。该接口采用Windows消息循环机制与奥维互动地图浏览器进行数据交互,效率高、支持大量数据交互。

使用前,您需先安装奥维互动地图浏览器Windows PC桌面端应用程序,并升级成为VIP账户,同时开启第三方接口【窗口消息+Websocket】。接口支持WS和WSS。

奥维互动地图浏览器C#开发工具接口(V2.2)主要功能包括:获取在奥维PC端中绘制的各类矢量数据、标签对象的附件、内置的地图(矢量图、卫星影像图、地形图等)、等高线以及增加自定义功能等。



点击阅读

在奥维互动地图浏览器中,可以通过云端将手机端的标签及照片附件同步到电脑端。具体操作步骤如下:

1、手机端标签及照片附件同步到电脑端

(1)手机端操作:标签及照片附件上传至奥维云端

  • 上传标签

在奥维手机端,登录您的账户。

登录账户后,在奥维主界面,点击【收藏】—>点击【菜单】—>【同步】,进入[与云端同步对象]界面。

1

您需要设置文件夹和同步选项。

文件夹您要同步哪个文件夹下数据,就设置到哪个文件夹。

同步选项建议选择【将本地对象上传合并入云端】。

如下图所示:

2

点击【同步分析】,提示分析完毕后,点击【关闭】。点击【开始同步】,等待数据同步完成。

3

  • 上传照片附件

同步完成后,您需要将附件也上传至奥维云端,否则无法在电脑端查看附件。

提示是否同步附件的,点击【确定】;提示是否确定要上传所有附件,点击【确定】;会显示数据的上传情况,提示完成后,点击【关闭】。

4

说明:会员等级不同,云端限制也不同,如下图所示:
若提示“超出云端限制”,请升级到对应等级的会员,才能同步下载标签和附件。

VIP等级 云端限制
对象数量(个) 附件空间
普通用户 1000 10M
VIP(会员) 20000 2G
SVIP(超级会员) 10万 20G

 (2)电脑端操作:从云端下载标签及照片附件

  • 下载标签

在奥维电脑端,同样需要先登录账户。

然后点击【用户】—>【与云端同步对象】,进入到[与云端同步对象]界面。

1

您需要设置同步选项,文件夹保持默认。

同步选项建议选择【从云端下载对象合并入本地】。

3

点击【同步分析】—>【开始同步】,等待数据同步完成。

4

  • 下载照片附件

同步完成标签后,若您的标签含有附件,系统会提示您“是否”继续同步附件。建议您将附件同步到电脑端本地,否则无法查看附件。

点击【确定】—>【确定】。

附件同步完成后,当前页面会提示完成。

5

完成后,标签对象会保存在收藏夹中,显示在地图上。

6

若您需要将电脑端的奥维对象通过云端同步到手机端,请参考如下操作。

2、电脑端标签及照片附件同步到手机端

操作步骤与《1、手机端标签及照片附件同步到电脑端》类似。

电脑端操作:登录账户后,点击【用户】—>【与云端同步对象】—>设置文件夹—>同步选项:【将本地对象上传合并入云端】—>【同步分析】—>【开始同步】;同步完成后,会弹出是否同步附件的提示,点击【确定】,弹出是否要上传所有附件的提示,点击【确定】。

手机端操作:登录账户后,点击【收藏】—>【菜单】—>【同步】—>设置文件夹—>同步选项:【从云端下载对象合并入本地】—>【同步分析】—>【开始同步】;同步完成后,会弹出是否同步附件的提示,点击【确定】,弹出是否要下载所有附件的提示,点击【确定】。

如何将CAD文件导入到奥维中

在奥维互动地图浏览器中,用户可通过多种方式(如七参数、固定参数、简化参数、关联点转换坐标等)导入CAD文件。

任何情况下都可以使用关联点导入CAD文件。但建议如下:

(1)若CAD文件的坐标系不是北京54、西安80、CGCS2000平面坐标系,那么使用关联点转换坐标导入。参考使用帮助文档《创建关联点方案与导入CAD文件》。

(2)若CAD文件的坐标系为北京54、西安80、CGCS2000平面坐标系,且有七参数、三参数、四参数等,那么使用相应的参数导入。参考使用帮助文档《横轴墨卡托投影坐标设置与导入导出CAD文件讲解》。

(3)若CAD文件的坐标系为分带投影(3°分带或者6°分带)的北京54、西安80、CGCS2000平面坐标系,那么使用固定参数导入。参考使用帮助文档《如何将分带投影坐标系的CAD图导入到奥维》。

(4)若CAD文件的坐标系为北京54、西安80、CGCS2000平面坐标系,不是分带投影坐标,且不知道具体参数,那么使用简化参数导入。参考使用帮助文档《如何使用简化参数将CAD文件导入到奥维中》。

在奥维互动地图浏览器中,您可以将图形的周长、面积等导出到表格中。

本教程将分别介绍奥维PC版和手机版的具体操作。

1、奥维PC端

在导出之前,您需要将待导出的数据放在文件夹下。

然后选中该文件夹,点击鼠标右键—>【属性】—>【详情】,进入[文件夹详情]界面;双击图形条目,查看图形详情。

1

进入[文件夹详情[图形]]界面,这里显示了图形的名称、周长(米)、面积(平方米)等属性。

点击【输出CSV】,设置文件路径和输出条目(勾选需要导出的属性字段),点击【确定】,即可导出。

2

导出的文件格式为CSV,可用Excel表格打开,如下图所示。

3

2、奥维手机(平板)端

同PC端一样,也需要将待导出的数据放在文件夹下。

在奥维主界面,点击【收藏】,进入到[收藏夹];点击待导出数据所在文件夹右侧的wps4按钮,进入[文件夹设置];点击【详情】,点击图形条目。

4

进入[文件夹详情[图形]]界面,这里显示了图形的名称、周长(米)、面积(平方米)等属性。

点击【输出CSV】,设置文件名及保存路径、输出条目(勾选需要导出的属性字段),点击【确定】,即可。

5

导出的文件格式为CSV,可用Excel表格打开,如下图所示。

6

在工作中,您可能有大量的航拍图需要在奥维中加载显示,但直接导入航拍图的数据处理量较大、对电脑硬件的要求较高。因此,您可以通过ArcGIS将航拍图发布成地图服务,在奥维中以在线自定义地图的形式加载。

1、ArcGIS发布地图服务

在ArcGIS中,可以将航拍图、矢量图等发布为地图服务。

(1)加载数据

打开ArcMap,点击工具栏的wps1按钮,点击wps2按钮。


选择存放地图文件的文件夹,点击【确定】。选择需要发布的航拍图(可批量选择),点击【添加】。


在ArcMap地图显示窗口中,即可显示添加的航拍图。


2)发布地图服务

  • 连接到ArcGIS Server

点击【文件】→【共享为】→【服务】,选择【发布服务】,点击【下一步】。


进入[发布服务]窗口,点击下拉框右边的wps7按钮,进入[添加ArcGIS Server]窗口,选择【发布GIS服务】,点击【下一步】。


进入[常规]窗口,设置服务器URL,服务器类型、过渡文件夹保持默认,输入用户名、密码,点击【完成】,即可创建一个连接,并返回[发布服务]窗口。

服务器URL:参照提示,将“myserver”改为ArcGIS Server所在主机的IP地址。若ArcGIS Desktop 和ArcGIS Server在同一台机器,可以将“myserver”改为“localhost”。

在[发布服务]窗口,选择刚创建的连接,输入服务名称,点击【下一步】。


点击【继续】,进入[服务编辑器]窗口。


  • 设置地图瓦片属性

在[服务编辑器]窗口,切换到[缓存]:

①【绘制此地图服务】:选择【使用缓存中的切片】。

②【切片方案】:保持默认。ArcGIS发布地图服务,奥维仅支持加载ArcGIS Online、Bing地图…风格的地图服务,投影类型为【Web墨卡托】。

③【细节层次】:您根据航拍图的清晰度设置合适的切片级别。通常,最低缓存级别为“0”。

④ 【估计缓存大小】:保持默认。

切换到[高级设置],设置最小缓存比例、最大缓存比例、切片格式,勾选【按需创建切片】。

① 【最小缓存比例】:保持默认。

② 【最大缓存比例】:保持默认。

③ 【切片格式】:选择合适的格式,如PNG。奥维仅支持加载PNG、JPG格式的地图切片。


点击【分析】,弹出[准备]窗口,显示“错误、警告、消息”的提示信息。

若错误为0,则可以正常发布;否则,请按提示信息对地图进行修改。

警告和消息可以忽略,不影响地图发布。


点击【发布】—>【确定】,系统执行切片。

完成后,弹出[服务发布结果]窗口,点击【确定】。


地图服务发布成功后,可在ArcGIS Server Manager中查看。

  • 查看地图服务

在Windows开始菜单,找到ArcGIS目录,点击【Manager】,输入用户名、密码,点击【登录】。

3

登录后,即可在服务管理页面查看已发布的地图服务。


2、奥维加载ArcGIS地图服务

在奥维手机端、PC端均可加载ArcGIS地图服务。

(1)获取URL

将鼠标放在“视图”上,点击左键,进入地图页面。

4

在地图页面,按键盘F12;点击【网络】,在左侧放大地图,右侧会出现图片列表;点击任意一张图片,在标头中可查看请求URL,新建一个文本文档,复制该请求URL到记事本中。


在记事本中,具体格式设置如下图所示:


(2)奥维PC端加载ArcGIS地图服务

在奥维互动地图浏览器PC版中,点击【自定义地图】→【自定义地图管理】→【添加】,弹出[自定义地图]窗口。

输入地图名称、主机名、端口号、URL等信息,设置最大级别、投影类型、图片类型、图片格式、图片大小等信息,点击【确定】按钮,地图服务即添加完成。


☆说明:

①【地图ID】:保持默认。

②【地图名称】:用户自己设置,本文为“custommap01”。

③【最大级别】:在ArcGIS上发布地图服务时,最高缓存级别设置为多少级,这里就设置为多少级。

④【投影类型】:选择【墨卡托中国】。

⑤【图片类型】:您根据实际情况选择。本文的地图为航拍图,所以选择【影像地图】,方便3D浏览。

⑥【图片格式】:发布地图服务时,【切片格式】设置的什么格式,这里就选择什么格式。本文为RNG格式。

⑦【图片大小】:选择【256像素】。

⑧【主机名】:填写ArcGIS Server所在机器的IP地址、域名。

⑨【端口号】:您根据实际情况填写,本文为:6080。

⑩【URL】:端口号后面的部分,示例如下:

/arcgis/rest/services/custommap01/MapServer/tile/{$z}/{$y}/{$x}

添加完自定义地图后,点击[自定义地图]菜单,选择该地图,即可在地图显示界面显示。如下图所示:


(3)奥维手机版加载ArcGIS地图服务

在奥维手机端主界面,点击wps21按钮,点击【自定义地图】→【自定义地图管理】→【添加】。


输入地图名称、主机名、端口号、URL等信息,设置最大级别、投影类型、图片类型、图片格式、图片大小等信息。

具体设置请参考本文《奥维PC端加载ArcGIS地图服务》的内容。

点击【确定】,添加完成后,可在[自定义地图]菜单中选择该地图,在地图窗口中显示该地图。


在奥维中,购买奥维币的付款方式有多种,包括对公转账、微信支付、支付宝支付。本文将对使用对公付款购买奥维币并给自己或者其他人升级VIP进行介绍。

1. 购买奥维币

访问网址:https://www.ovital.com/vip/,进入奥维官网[价格]栏目,点击【购买奥维币】。

1

输入用户名、密码,登录您自己的奥维账户(若没有账户,请注册一个)。

34

跳转到[奥维互动地图平台],在[我的账户]菜单下,点击【奥币与积分】。

44

您可以给自己和好友升级。若您需要给好友升级,请确定需要升级的账户数量。按下列公式,计算购买金额。

总金额计算:VIP账户数量 × 服务期限 × 72(或216)。如果购买半年,服务期限为0.5;如果购买一个季度,服务期限为0.25。

VIP等级

服务期限(年)

所需奥币

金额(元)

VIP

1

7200

72

SVIP

1

21600

216

说明:1元RMB可以购买100奥币

举例:假设需要给10个账户升级到SVIP,那么总费用为2160元,购买成功后,账户上会有216000奥币。

在[购买奥币]页面,输入金额,点击【提交】。

45

弹出[订单付款]页面,您可选择支付宝、微信、银行转账等多种支付方式。

46

Ø 银行转账说明:

第一步:付款,对公账户如下。

47

第二步,上传转账电子回单。

财务部门付款成功后,您需要上传转账电子回单,方便奥维官方核对付款信息。

进入[奥维互动地图平台]页面(快捷网址:https://www.gpsov.com/cn2/index.php)。

点击[财务管理]—>【订单管理】,选择“VIP/奥币”和“未付款”。找到这笔订单,点击【支付】。

48

选择【银行转账】。

点击【第二步:上传转账电子回单】。

49

您需要输入付款单位名称、付款银行账户以及付款金额。

然后点击【添加】,上传电子回单图片。

上传后,点击【提交】,即可。

50

提交后,请拔打奥维财务电话010-62908030,确认订单,并发放奥币。

2. 升级VIP

在奥维互动地图平台(网址:https://www.gpsov.com/cn2/index.php),登录您购买了奥币的账户。

2.1. 给自己升级VIP

在[VIP管理]—>【我的VIP信息】页面,勾选【我已知晓以上事项】,点击【购买VIP】。

51

进入[升级VIP]页面,设置VIP级别、购买期限,点击【提交】;选择【奥币余额支付】,即可。

52

完成后,在[我的VIP信息]中,会显示当前的VIP级别、有效期等信息。

39

2.2. 给好友升级

给好友升级,前提条件是互相添加了奥维好友。

在[我的账户]—>【我的好友】页面,选择好友,点击【升级VIP】。

53

进入[升级VIP]页面,设置VIP级别、购买期限,点击【提交】;选择【奥币余额支付】,即可。

52

3. 申请发票

购买完奥币后,您可以申请发票。

若您以前没有在奥维官方申请过发票,请先提交开票信息,参考《5.1. 发票设置》

3.1. 发票设置

点击[系统设置]—>【发票设置】。

(1)普通发票抬头

若您申请普通发票,请点击【普通发票】,输入单位名称(必填)、税号(必填)等。

按您单位财务部门要求添加发票抬头信息。

点击【提交】,即可。

54

(2)专用发票抬头

点击【专用发票】,输入单位名称、税号、地址等所有信息。

点击【添加】,上传单位的一般纳税人登记表。只有一般纳税人才能申请专票。

点击【提交】。

55

3.2. 申请发票

提交发票抬头信息后,进入[财务管理]页面,点击【订单管理】—>【未开票订单】。

56

选择【VIP/奥币/云服务】,勾选订单,点击【申请开票】。

57

★请仔细阅读下方的开票说明。

您可以申请电子普票、纸质普票和专票。

其中,电子发票一个工作日内开出,将发送到您预留的邮箱或手机短信;纸质普票和专票三至五个工作日之内开出,将邮寄给您。

若您需要在发票上备注信息,请【留言】。

填写相关信息后,点击【提交】,即可。

58

奥维地图企业服务器可运行在Windows和CentOS服务器上。在使用的过程中,您可能需要将Windows服务器更换成CentOS服务器,那么如何迁移数据?具体步骤如下:

  • Windows服务器导出ovsrv数据库;
  • 将导出的文件上传至CentOS服务器;
  • 将文件导入到CentOS的mysql数据库;
  • 查看结果。

1、Windows服务器导出ovsrv数据库

在Windows服务器上,运行cmd

命令:mysqldump -u root -p ovsrv >d:\OVData_bak.sql

输入root用户密码,回车。完成后,导出的数据保存在d盘,文件名为“OVData_bak.sql”。

1

2、将导出的数据上传至CentOS服务器

您可以使用FileZilla等工具上传。

FileZilla下载地址:https://filezilla-project.org/download.php?type=client

安装FileZilla后,新建一个站点,主机为Linux服务器的IP地址。设置协议、主机、登录类型等,如下图所示,点击【连接】。

5

连接到Linux服务器后,即可上传文件。

本地站点:选择待上传数据的存放目录;

远程站点:选择Linux服务器的目录,本文将准备将数据上传到root用户的主目录下。如下图所示:

选中需要上传的文件,点击鼠标右键,点击【上传】,即可。

6

上传完成后,我们在root用户的主目录下可以看到该文件。

7

3、将文件导入到CentOS的mysql数据库

前提:CentOS服务器已经部署了奥维企业服务器。如果您还没有部署,请参考使用帮助文档《如何在centos系统上部署奥维企业服务器》。

登录mysql,命令:mysql -uroot -p

8

命令:【show databases;】,可以显示所有数据库,其中“ovsrv”为奥维企业服务器的数据库。

9

现在,将数据导入。执行下列命令:

①use ovsrv

②source ~/OVData_bak.sql

10

4、查看结果

导入完成后,您可以任意选择几个表,比对Windows和CentOS上的数据。本文查看表【user】中的数据,该表存储的是企业用户。

命令:select * from user;

Windows

11

CentOS

12

二者数据完全一致,说明导入成功。

OmapCAD插件 for 浩辰CAD用于浩辰CAD和奥维互动地图浏览器之间的协同设计,支持的软件版本及会员等级如下:

浩辰CAD版本:浩辰CAD 2019和2020(X86/X64)版本;

奥维版本:V8.3.2及以上;

奥维账户会员等级:加载在线底图需要SVIP,其余功能VIP(普通会员)。对象数量受会员等级的限制,VIP支持2万个对象,SVIP最多100万个对象。

1. OmapCAD插件概述

1.1. 下载

您需要前往奥维官网(https://www.ovital.com/129230-2/)下载相关软件。

1

1.2. 安装

您下载好软件压缩包后,解压,可以看到有2019和2020等版本的OmapCAD插件。

2

注意:不要直接解压到桌面、系统临时目录,避免插件程序被误删、清理。

启动浩辰CAD,安装相应版本的OmapCAD插件,操作如下。

传统界面:工具—>加载应用程序—>加载—>选择插件版本—>打开,即可。

3

二维草图:管理—>加载应用程序—>加载—>选择插件版本—>打开,即可。

4

加载完成后,在CAD中会显示OmapCAD插件的操作面板,在奥维互动地图浏览器的[工具]栏中会显示wps5按钮,即加载成功。

wps6

若您为普通用户,加载插件时,会弹出相关提示,申请试用,一台机器只能申请一次试用。

★注意:试用设备VIP5只能在不登录VIP5以下等级账户的情况下使用。即,如果登录了VIP5以下等级的账户,试用会失效。

6

在[加载/卸载应用程序]窗口,可设置自启动插件。操作:内容—>添加—>选择插件版本—>打开—>关闭,即可。

设置后,启动CAD时,会自动加载OmapCAD插件。

7

1.3. 卸载

在[加载/卸载应用程序]窗口,选中已加载的OmapGrx,点击【卸载】,即可。

8

1.4. 功能按钮

OmapCAD插件,集合了发送所选对象到奥维、加载在线底图、下载底图到本地、下载高程[DEM]、设置关联点、设置断面参数、设置等功能。

39

2. 功能操作

使用OmapCAD插件,首先要设置坐标系。默认情况下,每次启动浩辰CAD,会自动弹出[设置关联点]窗口,提示您设置坐标系。

9

若您无CAD文件的坐标系参数,可使用OmapCAD插件操作面板中的设置关联点功能添加关联点,通过关联点确定CAD对象在奥维中的位置,再使用发送对象到奥维、加载底图等功能,参考《2.1.设置关联点》。

若您已知CAD文件的坐标系参数,可先在奥维互动地图浏览器PC端中设置好与CAD相对应的平面坐标系,提高准确度,参考《2.2.设置坐标系》。

2.1. 设置关联点

设置关联点:即建立CAD文件某点的平面坐标与经纬度坐标的对应关系。

点击wps18按钮,点击【设置关联点】。

10

在CAD中选择一个点作为关联点,然后自动调转到奥维中,在与之对应的位置创建一个标签,完成后会自动跳转至CAD,将获取到的XY坐标和经纬度坐标填充到对应的输入框中,点击【完成】,即可设置好关联点。

11

2.2. 设置坐标系

使用当前系统坐标系:指使用奥维当前的系统坐标系。

若奥维当前的系统坐标系与CAD文件的坐标系是一致的,那么可在[设置关联点]窗口点击【使用当前系统坐标系】,即可完成坐标系的设置。

12

去奥维地图设置:指前往奥维中设置坐标系。

若您已知CAD文件的坐标系参数,且没有在奥维中设置,那么可在[设置关联点]窗口点击【去奥维地图设置】,自动跳转至奥维中。

13

然后点击[系统]—>【系统设置】—>【常用】—>【系统坐标系】下拉框,可设置为【奥维平面坐标】【UTM坐标】【关联点转换坐标】或者【横轴墨卡托投影坐标】。

通常,CAD文件的坐标系为北京54、西安80、CGCS2000等平面坐标。此处选择【横轴墨卡托投影坐标】,进行设置。

14

(1)坐标类型:您根据CAD文件的坐标系进行选择,本文以CGCS2000为例。

(2)转换参数:该参数为CAD文件的平面坐标与经纬度坐标的转化参数,通常为七参数、四参数和固定参数,您根据CAD文件的坐标系参数进行选择,本文以七参数和固定参数为例。

★若您CAD文件的坐标有以下特征,应选择固定参数。

①平面坐标带有分带号(3°分带和6°分带的带号),某坐标值中有8位数(前2位数为带号),则根据带号选择参数。

例如:38745763.059 4247943.247,该坐标x为8位数,前两位38位带号。有的坐标可能y值为8位。

该坐标系的参数为:CGCS2000_3_Degree_GK_Zone_38

根据如下带号范围可判断是6度分带还是3度分带。

我国3度分带带号范围:25至45;

我国6度分带带号范围:13至23。

②某坐标值为6位,东偏移为500000米,则根据中央经线选择参数。

例如:483430.300 4244220.223,已知中央经线为117E。

该坐标系的参数为:CGCS2000_3_Degree_GK_CM_117E

七参数和固定参数的示例如下:

15

2.3. 发送所选对象到奥维

在CAD中加载OmapCAD插件后,可将CAD当前文件发送到奥维中。

选中需要发送到奥维PC端的对象,点击wps25按钮,即可执行发送。

16

完成后,在奥维PC端的[收藏夹]中会新建一个【CAD工作空间】文件夹保存发送过来的数据,并正常显示在地图上。

17

CAD文件不同,发送后会在奥维收藏夹的【CAD 工作空间】生成不同的子文件夹;每个子文件夹再根据CAD文件中的图层分类成不同的子文件夹。

★提示:

❶发送CAD对象到奥维,如果奥维中已存在该对象,执行修改对象,收藏夹位置不变;如果不存在,发送到【CAD工作空间】文件夹下。

❷块引用和面域转到奥维变成只读的文件夹。

❸CAD中的点转化成奥维中的CAD多点。

2.4. 加载在线底图

在OmapCAD插件的操作面板中,点击wps28按钮,可加载奥维地图窗口中当前显示的在线地图作为CAD底图显示在CAD窗口中。即若奥维客户端当前显示的地图类型为“谷歌地图”,则CAD编辑窗口也加载“谷歌地图”,可自行在[设置]窗口中设置显示级别。

缩放CAD编辑窗口,加载的底图也会随之缩放。

18

再次点击该按钮,即可清除当前CAD加载的底图。

19

2.5. 下载底图到本地

在CAD中,您可以按照指定的区域或者对象下载某一级别的底图,显示在CAD窗口中并保存在您CAD当前打开的文件所在的目录下。存储目录在[设置]中进行设置,参考本文《2.9.设置属性》。

在OmapCAD插件的操作面板中,点击wps31按钮,弹出[下载地图到本地]窗口,设置好需要下载的地图级别、取图范围,地图名称,点击【开始】按钮。

20

在CAD窗口中画一个需要下载地图的区域,如下图红线区域。

21

绘制区域后,即可下载该区域的地图,完成后显示在CAD窗口中。

22

同时系统会自动在当前打开的CAD文件所在目录生成一个以该文件命名的文件夹,存放下载的地图。

23

在[下载地图到本地]窗口,点击【清除所有地图】,并关闭[下载地图到本地]窗口,可将加载的地图清除。

24

2.6. 发送所选对象到CAD

在CAD中加载OmapCAD插件后,可将奥维PC端中的对象发送到CAD中。

在奥维中,批量选中(可框选)需要发送到CAD的对象,点击wps37按钮。

25

发送完成后,在CAD中即可显示发送过来的数据。

26

☆说明:奥维中的组合线,发送到CAD,内部会实现自动绑定。

2.7. 下载高程

在CAD中,您可以将奥维互动地图浏览器中的高程数据按照某一矩形区域或者奥维对象加载到CAD中,以实现在CAD中使用等高线。

在CAD加载高程之前,您需要在奥维中叠加高程或者下载高程数据,如下:

在奥维中,点击[地图切换],点击【高程叠加】,缩放地图,加载等高线。

27

切换到CAD,在OmapCAD插件的操作面板中,点击wps41按钮,弹出[下载等高线]设置窗口,可设置下载级别、精度、选择方式等。

28

下载级别:最高为12级,即您最高可以下载地图显示级别为12级的等高线数据。

精度:即等高距,可选择10米、50米、100米,可手动输入任意数字。

选择方式:框选一个矩形,即按照用户框选的矩形区域下载等高线数据;选择一个对象,即以某个对象为中心,下载周边的等高线数据。本文以【框选一个矩形】为例。

选择【框选一个矩形】,点击【确定】按钮,在CAD中绘制需要下载等高线的矩形区域,如左图中的白色区域。

29

绘制完区域后,CAD会立即加载该区域的等高线。

30

☆说明:若用户还未在奥维中下载该区域的高程数据,会弹出相关提示,如下图所示。您先前往奥维叠加高程,再返回到CAD中下载高程,即可。

31

若框选的区域较大,可能会出现如下图所示的提示,那么您需要按照提示升级VIP或者绘制更小的区域。

32

各VIP等级对应的一次性可下载的等高线面积如下:

VIP等级

面积(km2

VIP等级

面积(km2

VIP5

10

VIP8

100

VIP6

20

VIP9

10,000

VIP7

40



2.8. 设置断面参数

在道路施工、通信、地质勘查等行业都有使用到断面图,OmapCAD插件支持转化断面图到奥维互动地图浏览器。

打开断面图纸后,点击wps47按钮,弹出相关提示,点击【是】按钮。

33

弹出[断面设置]窗口,您可以对【将轨迹头尾互换】【断面类型】等进行设置,如下图所示。本文以整个文档为例,完成设置后,点击【开始】按钮,弹出提示“请到奥维选择一条轨迹作为断面的基线”,点击【是】按钮,系统自动跳转至奥维界面。

34

☆说明:

(1)将轨迹头尾互换:由于断面总是沿着轨迹前进的右方向展示,有些轨迹的断面可能就会倒立显示,则可在[断面设置]窗口中勾选【将轨迹头尾互换】。

(2)断面类型:您可以选择【置于基线前进方向右侧】或者【置于基线前进方向左侧】。若断面图是描绘地表下的断面情况,则选择【置于基线前进方向右侧】,如道路断面、油气管道断面等;若断面图是描绘地表上的断面情况,则选择【置于基线前进方向左侧】,如绿化带等。

(3)选择一个矩形区域:可在CAD中绘制一个矩形区域,将矩形区域范围内的断面图发送到奥维中。

(4)选择整个文档:可将CAD窗口当前显示的文档内所有断面图纸送到奥维中。

在奥维互动地图浏览器中,选择绘制好的基线,点击wps50按钮,发送到CAD中。

35

将基线发送到CAD中后,系统跳转至CAD窗口,弹出提示“断面初始化完毕,是否将数据发送到奥维”,点击【是】按钮,执行发送。

36

发送完成后,在奥维互动地图浏览器中,收藏夹会自动创建一个以“CAD工作空间”命名的文件夹,地图上会显示发送过来的断面图。

37

2.9. 设置属性

在OmapCAD插件的操作面板中,点击wps54按钮,可进行自动同步对象、退出后清除底图缓存、视图跟随、颜色随层、双击显示属性、文字绑定级别、数据存储目录、底图最大级别等设置。

38

(1)自动同步对象:勾选,当用户在CAD中创建、修改、删除对象的时候,将实时同步到奥维中;不勾选,则是不会自动同步,需要用户手动点击发送。

(2)退出后清除底图缓存:若CAD中加载了在线底图,勾选该设置项,关闭CAD时,可自动清除底图缓存数据;若不勾选,则不会清除缓存数据。

(3)视图跟随模式:用户可根据实际需要设置为【无】【奥维随CAD】【CAD随奥维】【相互跟随】。

①无:若用户设置为【无】,即在奥维地图(或者CAD)窗口中放大、缩小、移动、切换地图,CAD(或者奥维)窗口中的地图不会随之放大、缩小、移动、切换。

②奥维随CAD:若用户设置为【奥维随CAD】,在CAD窗口中放大、缩小、移动地图,奥维窗口中的地图会随之放大、缩小、移动。

③CAD随奥维:若用户设置为【CAD随奥维】,在奥维地图窗口中放大、缩小、移动、切换地图,CAD窗口中的地图会随之放大、缩小、移动、切换。

④相互跟随:若用户设置为【相互跟随】,CAD窗口中的地图会随奥维窗口中显示的地图变化而变化,奥维窗口中的地图也会随CAD窗口中显示的地图变化而变化

(4)点显示为图标:在CAD中,点一般默认显示为一个像素的点。勾选【点显示为图标】,CAD会将像素的点显示为图标;不勾选,则按CAD默认显示。

(5)奥维对象中无绑定级别的文字及标签指定为:

若在奥维中没有给显示的文字及标签绑定级别,发送到CAD后,默认绑定此处设置的值,如设置为(15米)18级,即绑定18级;若在奥维中已设置绑定级别,发送到CAD后,则按原绑定级别显示。(奥维中的文字可以设置为不绑定级别,但是CAD中必须指定大小。)

(6)奥维发送对象到CAD时,颜色随层:勾选,在奥维中不任将对象设置为何种颜色,发送到CAD中,都将显示为CAD图层的颜色;不够选,发送奥维对象到CAD,在CAD中显示的颜色与奥维中一致,即奥维中为什么颜色,在CAD中也就显示什么颜色。

(7)双击显示对象属性:勾选,在CAD中双击对象,会弹出该对象属性窗口,用户可设置、查看对象的名称、备注等属性信息。

(8)底图缓存路径:用于存放CAD加载底图时缓存的数据。插件已设置好默认路径,用户可点击【重新选择】按钮,重新选择下载的底图存储目录。

(9)底图最大级别:设置底图最大级别,避免用户加载空的,太占内存的底图,导致CAD崩溃。

(10)重新配置:点击,可清空当前配置。

2. 其他说明

(1)OmapCAD插件添加了两个命令:

①【OMAP】命令:当用户关闭了工具栏后,使用该命令重启调起工具条;

②【MATCHOMAP】命令:调整cad视图,并调整滚轮缩放比例,使之与奥维一致。通过该操作,可以使cad加载底图时更加清晰。

(2)当用户使用了插件的图标功能后,会在OmapCAD插件所在的文件夹生成一个Icon.png的图标,用户如果有需求,可以选择其他图标,但必须是同名的32*32位像素的png文件。

(3)OmapCAD插件的操作面板,可浮动在窗口上,也可以拖放到工具栏中,或者在CAD窗口边上。

OmapCAD插件 for 中望CAD用于中望CAD和奥维互动地图浏览器之间的协同设计,支持的软件版本及VIP等级如下:

AutoCAD版本:中望CAD20017-2020(X86和X64)版本;

奥维版本:V8.3.2及以上;

奥维账户VIP等级:加载底图、下载高程需要VIP5及以上,其余功能VIP1及以上。对象数量受VIP等级的限制,VIP等级越高,奥维能收藏的数据越多,最多100万个对象。

1. OmapCAD插件概述

1.1. 下载

您需要前往奥维官网(https://www.ovital.com/129230-2/)下载相关软件。

1

1.2. 安装

您下载好软件压缩包后,解压,可看到不同版本CAD相对应的OmapArx程序。

2

★注意:不要直接解压到桌面、系统临时目录,避免插件程序被误删、清理。

启动中望CAD,安装相应版本的OmapCAD插件,操作如下。

ZWCAD经典:工具—>加载应用程序—>添加—>打开—>加载,即可。

3



4

二维草图与注释:管理—>加载应用程序—>添加—>打开—>加载,即可。

5

加载完成后,在CAD中会显示OmapCAD插件的操作面板,在奥维互动地图浏览器的[工具]栏中会显示wps6按钮,即加载成功。

6

若您为普通用户,加载插件时,会弹出相关提示,可申请试用VIP5,一台机器只能申请一次试用。

★注意:试用设备VIP5只能在不登录VIP账户的情况下使用。即,如果登录了VIP账户,试用VIP5会失效。

7

在[加载应用程序]窗口,可设置自启动插件。操作:选中程序文件—>添加到启动组—>确定,即可。

设置后,启动CAD时,会自动加载OmapCAD插件。

8

1.3. 卸载

若已添加到启动组中,那么需要先删除启动组,再卸载,如下:

在[加载应用程序]窗口,启动组—>选择应用程序—>删除—>确定,即可。

9

然后在[加载应用程序]窗口,选中需要卸载的插件,点击【卸载】,即可。

10

1.4. 功能按钮

OmapCAD插件,集合了发送所选对象到奥维、加载在线底图、下载底图到本地、下载高程[DEM]、设置关联点、设置断面参数、设置等功能。

8

2. 功能操作

使用OmapCAD插件,首先要设置坐标系。默认情况下,每次启动中望CAD,会自动弹出[设置关联点]窗口,提示您设置坐标系。

12

若您无CAD文件的坐标系参数,可使用OmapCAD插件操作面板中的设置关联点功能添加关联点,通过关联点确定CAD对象在奥维中的位置,再使用发送对象到奥维、加载底图等功能,参考《2.1.设置关联点》。

若您已知CAD文件的坐标系参数,可先在奥维互动地图浏览器PC端中设置好与CAD相对应的平面坐标系,提高准确度,参考《2.2.设置坐标系》。

2.1. 设置关联点

设置关联点:即建立CAD文件某点的平面坐标与经纬度坐标的对应关系。

点击wps20按钮,点击【设置关联点】。

13

在CAD中选择一个点作为关联点,然后自动调转到奥维中,在与之对应的位置创建一个标签,完成后会自动跳转至CAD,将获取到的XY坐标和经纬度坐标填充到对应的输入框中,点击【完成】,即可设置好关联点。

14

2.2. 设置坐标系

使用当前系统坐标系:指使用奥维当前的系统坐标系。

若奥维当前的系统坐标系与CAD文件的坐标系是一致的,那么可在[设置关联点]窗口点击【使用当前系统坐标系】,即可完成坐标系的设置。

15

去奥维地图设置:指前往奥维中设置坐标系。

若您已知CAD文件的坐标系参数,且没有在奥维中设置,那么可在[设置关联点]窗口点击【去奥维地图设置】,自动跳转至奥维中。

16

然后点击[系统]—>【系统设置】—>【常用】—>【系统坐标系】下拉框,可设置为【奥维平面坐标】【UTM坐标】【关联点转换坐标】或者【横轴墨卡托投影坐标】。

通常,CAD文件的坐标系为北京54、西安80、CGCS2000等平面坐标。此处选择【横轴墨卡托投影坐标】,进行设置。

17

(1)坐标类型:您根据CAD文件的坐标系进行选择,本文以CGCS2000为例。

(2)转换参数:该参数为CAD文件的平面坐标与经纬度坐标的转化参数,通常为七参数、四参数和固定参数,您根据CAD文件的坐标系参数进行选择,本文以七参数和固定参数为例。

★若您CAD文件的坐标有以下特征,应选择固定参数。

①平面坐标带有分带号(3°分带和6°分带的带号),某坐标值中有8位数(前2位数为带号),则根据带号选择参数。

例如:38745763.059 4247943.247,该坐标x为8位数,前两位38位带号。有的坐标可能y值为8位。

该坐标系的参数为:CGCS2000_3_Degree_GK_Zone_38

根据如下带号范围可判断是6度分带还是3度分带。

我国3度分带带号范围:25至45;

我国6度分带带号范围:13至23。

②某坐标值为6位,东偏移为500000米,则根据中央经线选择参数。

例如:483430.300 4244220.223,已知中央经线为117E。

该坐标系的参数为:CGCS2000_3_Degree_GK_CM_117E

七参数和固定参数的示例如下:

18

2.3. 发送所选对象到奥维

在CAD中加载OmapCAD插件后,可将CAD当前文件发送到奥维中。

选中需要发送到奥维PC端的对象,点击wps27按钮,即可执行发送。

19

完成后,在奥维PC端的[收藏夹]中会新建一个【CAD工作空间】文件夹保存发送过来的数据,并正常显示在地图上。

20

CAD文件不同,发送后会在奥维收藏夹的【CAD 工作空间】生成不同的子文件夹;每个子文件夹再根据CAD文件中的图层分类成不同的子文件夹。

★提示:

❶发送CAD对象到奥维,如果奥维中已存在该对象,执行修改对象,收藏夹位置不变;如果不存在,发送到【CAD工作空间】文件夹下。

❷块引用和面域转到奥维变成只读的文件夹。

❸CAD中的点转化成奥维中的CAD多点。

2.4. 加载在线底图

在OmapCAD插件的操作面板中,点击wps30按钮,可加载奥维地图窗口中当前显示的在线地图作为CAD底图显示在CAD窗口中。即若奥维客户端当前显示的地图类型为“谷歌地图”,则CAD编辑窗口也加载“谷歌地图”,可自行在[设置]窗口中设置显示级别。

缩放CAD编辑窗口,加载的底图也会随之缩放。

21

再次点击该按钮,即可清除当前CAD加载的底图。

22

2.5. 下载底图到本地

在CAD中,您可以按照指定的区域或者对象下载某一级别的底图,显示在CAD窗口中并保存在您CAD当前打开的文件所在的目录下。存储目录在[设置]中进行设置,参考本文《2.9.设置属性》。

在OmapCAD插件的操作面板中,点击wps33按钮,弹出[下载地图到本地]窗口,设置好需要下载的地图级别、取图范围,地图名称,点击【开始】按钮。

23

在CAD窗口中画一个需要下载地图的区域,如下图红线区域。

24

绘制区域后,即可下载该区域的地图,完成后显示在CAD窗口中。

25

同时系统会自动在当前打开的CAD文件所在目录生成一个以该文件命名的文件夹,存放下载的地图。

26

在[下载地图到本地]窗口,点击【清除所有地图】,并关闭[下载地图到本地]窗口,可将加载的地图清除。

27

2.6. 发送所选对象到CAD

在CAD中加载OmapCAD插件后,可将奥维PC端中的对象发送到CAD中。

在奥维中,批量选中(可框选)需要发送到CAD的对象,点击wps39按钮。

28

发送完成后,在CAD中即可显示发送过来的数据。

29

☆说明:奥维中的组合线,发送到CAD,内部会实现自动绑定。

2.7. 下载高程

在CAD中,您可以将奥维互动地图浏览器中的高程数据按照某一矩形区域或者奥维对象加载到CAD中,以实现在CAD中使用等高线。

在CAD加载高程之前,您需要在奥维中叠加高程或者下载高程数据,如下:

在奥维中,点击[地图切换],点击【高程叠加】,缩放地图,加载等高线。

30

切换到CAD,在OmapCAD插件的操作面板中,点击wps43按钮,弹出[下载等高线]设置窗口,可设置下载级别、精度、选择方式等。

31

下载级别:最高为12级,即您最高可以下载地图显示级别为12级的等高线数据。

精度:即等高距,可选择10米、50米、100米,可手动输入任意数字。

选择方式:框选一个矩形,即按照用户框选的矩形区域下载等高线数据;选择一个对象,即以某个对象为中心,下载周边的等高线数据。本文以【框选一个矩形】为例。

选择【框选一个矩形】,点击【确定】按钮,在CAD中绘制需要下载等高线的矩形区域,如左图中的白色区域。

32

绘制完区域后,CAD会立即加载该区域的等高线。

33

☆说明:若用户还未在奥维中下载该区域的高程数据,会弹出相关提示,如下图所示。您先前往奥维叠加高程,再返回到CAD中下载高程,即可。

34

若框选的区域较大,可能会出现如下图所示的提示,那么您需要按照提示升级VIP或者绘制更小的区域。

35

各VIP等级对应的一次性可下载的等高线面积如下:

VIP等级

面积(km2

VIP等级

面积(km2

VIP5

10

VIP8

100

VIP6

20

VIP9

10,000

VIP7

40



2.8. 设置断面参数

在道路施工、通信、地质勘查等行业都有使用到断面图,OmapCAD插件支持转化断面图到奥维互动地图浏览器。

打开断面图纸后,点击wps49按钮,弹出相关提示,点击【是】按钮。

36

弹出[断面设置]窗口,您可以对【将轨迹头尾互换】【断面类型】等进行设置,如下图所示。本文以整个文档为例,完成设置后,点击【开始】按钮,弹出提示“请到奥维选择一条轨迹作为断面的基线”,点击【是】按钮,系统自动跳转至奥维界面。

37

☆说明:

(1)将轨迹头尾互换:由于断面总是沿着轨迹前进的右方向展示,有些轨迹的断面可能就会倒立显示,则可在[断面设置]窗口中勾选【将轨迹头尾互换】。

(2)断面类型:您可以选择【置于基线前进方向右侧】或者【置于基线前进方向左侧】。若断面图是描绘地表下的断面情况,则选择【置于基线前进方向右侧】,如道路断面、油气管道断面等;若断面图是描绘地表上的断面情况,则选择【置于基线前进方向左侧】,如绿化带等。

(3)选择一个矩形区域:可在CAD中绘制一个矩形区域,将矩形区域范围内的断面图发送到奥维中。

(4)选择整个文档:可将CAD窗口当前显示的文档内所有断面图纸送到奥维中。

在奥维互动地图浏览器中,选择绘制好的基线,点击wps52按钮,发送到CAD中。

38

将基线发送到CAD中后,系统跳转至CAD窗口,弹出提示“断面初始化完毕,是否将数据发送到奥维”,点击【是】按钮,执行发送。

39

发送完成后,在奥维互动地图浏览器中,收藏夹会自动创建一个以“CAD工作空间”命名的文件夹,地图上会显示发送过来的断面图。

40

2.9. 设置属性

在OmapCAD插件的操作面板中,点击wps56按钮,可进行自动同步对象、退出后清除底图缓存、视图跟随、颜色随层、双击显示属性、文字绑定级别、数据存储目录、底图最大级别等设置。

41

(1)自动同步对象:勾选,当用户在CAD中创建、修改、删除对象的时候,将实时同步到奥维中;不勾选,则是不会自动同步,需要用户手动点击发送。

(2)退出后清除底图缓存:若CAD中加载了在线底图,勾选该设置项,关闭CAD时,可自动清除底图缓存数据;若不勾选,则不会清除缓存数据。

(3)视图跟随模式:用户可根据实际需要设置为【无】【奥维随CAD】【CAD随奥维】【相互跟随】。

①无:若用户设置为【无】,即在奥维地图(或者CAD)窗口中放大、缩小、移动、切换地图,CAD(或者奥维)窗口中的地图不会随之放大、缩小、移动、切换。

②奥维随CAD:若用户设置为【奥维随CAD】,在CAD窗口中放大、缩小、移动地图,奥维窗口中的地图会随之放大、缩小、移动。

③CAD随奥维:若用户设置为【CAD随奥维】,在奥维地图窗口中放大、缩小、移动、切换地图,CAD窗口中的地图会随之放大、缩小、移动、切换。

④相互跟随:若用户设置为【相互跟随】,CAD窗口中的地图会随奥维窗口中显示的地图变化而变化,奥维窗口中的地图也会随CAD窗口中显示的地图变化而变化

(4)点显示为图标:在CAD中,点一般默认显示为一个像素的点。勾选【点显示为图标】,CAD会将像素的点显示为图标;不勾选,则按CAD默认显示。

(5)奥维对象中无绑定级别的文字及标签指定为:

若在奥维中没有给显示的文字及标签绑定级别,发送到CAD后,默认绑定此处设置的值,如设置为(15米)18级,即绑定18级;若在奥维中已设置绑定级别,发送到CAD后,则按原绑定级别显示。(奥维中的文字可以设置为不绑定级别,但是CAD中必须指定大小。)

(6)奥维发送对象到CAD时,颜色随层:勾选,在奥维中不任将对象设置为何种颜色,发送到CAD中,都将显示为CAD图层的颜色;不够选,发送奥维对象到CAD,在CAD中显示的颜色与奥维中一致,即奥维中为什么颜色,在CAD中也就显示什么颜色。

(7)双击显示对象属性:勾选,在CAD中双击对象,会弹出该对象属性窗口,用户可设置、查看对象的名称、备注等属性信息。

(8)底图缓存路径:用于存放CAD加载底图时缓存的数据。插件已设置好默认路径,用户可点击【重新选择】按钮,重新选择下载的底图存储目录。

(9)底图最大级别:设置底图最大级别,避免用户加载空的,太占内存的底图,导致CAD崩溃。

(10)重新配置:点击,可清空当前配置。

3. 其他说明

(1)OmapCAD插件添加了两个命令:

①【OMAP】命令:当用户关闭了工具栏后,使用该命令重启调起工具条;

②【MATCHOMAP】命令:调整cad视图,并调整滚轮缩放比例,使之与奥维一致。通过该操作,可以使cad加载底图时更加清晰。

(2)当用户使用了插件的图标功能后,会在OmapCAD插件所在的文件夹生成一个Icon.png的图标,用户如果有需求,可以选择其他图标,但必须是同名的32*32位像素的png文件。

(3)OmapCAD插件的操作面板,可浮动在窗口上,也可以拖放到工具栏中,或者在CAD窗口边上。

在奥维互动地图浏览器中,您可以将轨迹对象导出到表格中,实现在表格中对数据进行管理。

本教程将分别介绍奥维PC端和手机端的具体操作。

说明:至少需要普通会员(VIP)。

1、奥维PC端

奥维支持导出的经纬度坐标以及北京54、西安80、CGCS2000等平面坐标的文件。导出平面坐标文件,请阅读本节《(2)导出平面坐标文件》的步骤。

(1)导出经纬度坐标文件

在收藏夹中,选中需要导出的轨迹(可以选中文件夹或者轨迹对象),点击鼠标右键,点击导出;设置格式为【CSV】,点击【导出】。

1

进入[导出对象[轨迹]]窗口,设置文件路径、经纬度格式、经纬度类型以及输出条目,点击【确定】,即可导出。

经纬度格式:“度”“度分”或者“度分秒”,您可以根据实际需要选择。

经纬度类型:WGS84坐标(真实经纬度)、GCJ-02坐标(偏移经纬度)或者BD-09(百度坐标)。您可以根据实际需要选择,通常选择【WGS84坐标(真实经纬度)】。

输出条目:需要导出什么属性字段,就勾选什么。

2

导出的文件格式为CSV,可用Excel表格打开,如下图所示。

3

其中,Comment字段为备注,该信息是在[轨迹设置]的备注栏中填写的。

如果您还需要对轨迹进行补充说明,可填写在[轨迹设置]的备注栏中,一起导出到表格中。

4

(2)导出平面坐标文件

若您需要导出北京54、西安80、CGCS2000等平面坐标的文件,那么须将奥维的系统坐标系设置成相应的平面坐标系。

在奥维PC端主界面,点击[系统]à【系统设置】;在[常用]选项卡中,点击【系统坐标系】下拉框,选择【横轴横轴墨卡托投影坐标】,点击【设置】按钮,进入[横轴横轴墨卡托投影坐标]设置窗口。

5

① 坐标类型:您可根据实际需要选择【经纬度<——>北京54】【经纬度<——>西安80】【经纬度<——> CGCS2000】【经纬度<——> UTM】或者【经纬度<——> 自定义】,本文以CGCS2000为例。

② 转换参数:包括七参数、三参数、四参数、全参数、固定参数等,您可以根据现有参数情况选择,当坐标类型选择【经纬度<——> UTM】无该项设置。本文以七参数和固定参数为例。

若您需要导出分带投影(3°分带和6°分带)的坐标,应选择固定参数。

★若您需要含有带号的坐标,那么应选择含有带号的参数。

例如:CGCS2000_3_Degree_GK_Zone_38

3度分带法的CGCS2000坐标系,带号为38(中央经线3*38=114),横坐标前加带号38

坐标值示例:38745763.059 4247943.247,该坐标x为8位数,前两位38位带号。

★若用户需要不含带号的坐标,那么应选择带有中央经线的参数。

例如:CGCS2000_3_Degree_GK_CM_117E

3度分带法的CGCS2000坐标系,中央经线为东经117°,横坐标前不加带号

坐标值示例:483430.300 4244220.223。

是选择3°分带的坐标参数还是6°分带的坐标参数,请根据实际需要确定。

参数设置示例如下:

6

设置好坐标系后,再参照《(1)导出经纬度坐标文件》的步骤导出文件。

注意:输出条目需要勾选【平面坐标[X+Y]】。

2、奥维手机(平板)端

(1)导出经纬度坐标

在手机(平板)端主界面,点击【收藏】—>【菜单】—>【导入导出】—>【导出对象】。

7

进入[导出选项]页面,设置文件类型为【CSV】,点击【保存到文件】;设置文件保存路径,输入名称,点击【确定】。

路径:Android设备,可点击【设置】,进行修改,默认为“内部存储/Android/data/com.ovital.ovitalMap/files/omap”;iOS设备不能修改路径。

勾选需要导出的轨迹对象,点击【确定】。

8

进入[导出对象]页面,点击【导出】,设置经纬度格式、经纬度类型以及条目,点击【确定】。

经纬度格式:“度”“度分”或者“度分秒”,您可以根据实际需要选择。

经纬度类型:WGS84坐标(真实经纬度)、GCJ-02坐标(偏移经纬度)或者BD-09(百度坐标)。您可以根据实际需要选择,通常选择【WGS84坐标(真实经纬度)】。

条目:需要导出什么属性字段,就勾选什么。

9

导出的文件格式为CSV,可用Excel表格打开,如下图所示。

10

其中,Comment字段为备注,该信息是在[轨迹设置]的备注栏中填写的。

如果您还需要对轨迹进行补充说明,可填写在[轨迹设置]的备注栏中,一起导出到表格中。

11

(2)导出平面坐标文件

若您需要导出北京54、西安80、CGCS2000等平面坐标的文件,那么须将奥维的系统坐标系设置成相应的平面坐标系。

在手机端主界面,点击【更多】—>【设置】—>【坐标系】。

12

进入[坐标系]页面,选择【横轴墨卡托投影坐标】,点击设置,设置坐标类型、转换类型以及相关参数。

具体参数的设置请参考本文《1、奥维PC端》中的相关说明。

13

设置坐标参数后,点击右上角的【保存】,保存坐标系。再参照本节《(1)导出经纬度坐标文件》的步骤导出文件。

注意:输出条目需要勾选【平面坐标[X+Y]】。

在奥维互动地图浏览器中,您可以将轨迹(线)的长度导出到表格中。同时,也可导出轨迹的扩展属性。

本教程将分别介绍奥维PC版和手机版的具体操作。

1、奥维PC端

在导出之前,您需要将待导出的数据放在文件夹下。

然后选中该文件夹,点击鼠标右键—>【属性】—>【详情】,进入[文件夹详情]界面;双击轨迹条目,查看轨迹详情。

1

进入[文件夹详情[轨迹]]界面,这里显示了轨迹的名称、风格、总里程以及扩展属性。

点击【输出CSV】,设置文件路径和输出条目(勾选需要导出的属性字段),点击【确定】,即可导出。

2

导出的文件格式为CSV,可用Excel表格打开,如下图所示。

3

在上图中,导出的字段有“备注信息”,该信息是在[轨迹设置]的备注栏中填写的。

如果您还需要对轨迹进行补充说明,可填写在[轨迹设置]的备注栏中,一起导出到表格中。

4

2、奥维手机(平板)端

同PC端一样,也需要将待导出的数据放在文件夹下。

在奥维主界面,点击【收藏】,进入到[收藏夹];点击待导出数据所在文件夹右侧的wps13按钮,进入[文件夹设置];点击【详情】,点击轨迹条目。

5

进入[文件夹详情[轨迹]]界面,这里显示了轨迹的名称、风格、总里程以及扩展属性。

点击【输出CSV】,设置文件名及保存路径、输出条目(勾选需要导出的属性字段),点击【确定】,即可。

6

导出的文件格式为CSV,可用Excel表格打开,如下图所示。

7

在上图中,导出的字段有“备注信息”,该信息是在[轨迹设置]的备注栏中填写的。

如果您还需要对轨迹进行补充说明,可填写在[轨迹设置]的备注栏中,一起导出到表格中。

8

如何导入TIFF格式的航拍图

在使用奥维的过程中,除了浏览内置的地图外,您还可以根据实际需要在奥维中添加自定义地图,包括在线地图和航拍图。目前,支持添加到奥维中的航拍图格式包括JPEG、PNG、TIFF和img。

本文将为您介绍导入TIFF格式的航拍图。

1、创建图层

在导入航拍图之前,我们需要创建一个自定义图层。

点击[自定义地图]—>【自定义地图管理】—>【添加】,设置地图名称、最大级别、投影类型和图片类型,其他无需设置。

最大级别:应大于航拍图的实际级别,部分航拍图的清晰度可达到21级或22级。

投影类型:如果您要叠加到天地图影像上显示,选择【墨卡托全球】;如果要叠加到中国资源卫星日新图上显示,那么选择【经纬度投影】。

图片类型:选择【影像地图】。

点击【确定】。

11

2、导入图片

创建完图层后,即可将TIFF格式的图片导入到该图层上。

在[自定义地图管理]窗口,勾选图层,点击【图片管理】;操作类型,设置为【导入图片】;导入方式,设置为【通过tiff/img文件内部坐标系信息确定范围】。

点击【选择】。

12

选择您要导入的航拍图,点击【打开】。

系统会自动检测航拍图清晰度对应的地图级别,即自动选择【导入到级别】。

点击【开始】,执行导入。

15

导入完成后,点击【确定】。

8

您可以将多幅航拍图导入到一个图层上,导入完所有航拍图后,一次性生成低级别的图片。

将操作类型设置为【生成低级别图片】,最低生成级别为1,点击【开始】,即可。完成后,关闭该窗口。

16

我们将显示的地图切换到刚添加的自定义地图,可正常浏览导入的航拍图。

17

3、设置内置地图叠加层

为了方便使用,您可以将该自定义地图叠加到奥维的内置地图上,但二者投影类型需要保持一致。

可设置叠加层的内置地图的投影类型如下:

投影类型

内置地图

墨卡托全球

天地图影像

经纬度投影

中国资源卫星日新图

设置叠加层的具体操作如下:

点击[地图切换]—>【叠加层设置】à选择内置地图(如天地图影像)—>【设置】。

叠加层,选择刚创建的自定义地图,点击【确定】,即可。

22

我们将地图切换到刚设置叠加层的天地图影像。可以看到,在天地图影像上,正常叠加了导入的航拍图。

21

奥维互动地图浏览器支持第三方开发接口,允许用户在开发第三方应用的时候,通过奥维提供的开发接口来访问和操作奥维互动地图浏览器内部的数据。第三方接口有两种通信方式:WebSocket和Windows窗口消息通信。这两种通信方式各有优缺点,适合不同的场景。

WebSocket是一种在单个TCP连接上进行全双工通信的协议。WebSocket通信协议于2011年被IETF定为标准RFC 6455,并由RFC7936补充规范。WebSocket API也被W3C定为标准。

Windows窗口消息通信,就是指Windows系统定义的用于在一个Windows操作系统内不同应用之间进行消息(数据)交互的一种通信机制。

WebSocket接口通信与窗口消息通信比较

如何选择奥维互动地图的开发接口

在奥维手机端中,您可以通过多种方式对数据进行备份,避免因操作系统bug或者操作不当导致数据丢失。

主要方式有奥维自动备份机制、设置自动备份收藏夹、云端备份、导出数据等。具体操作如下:

1、奥维自动备份机制

在奥维中,具有自动备份机制,触发备份的条件为:数据存在更新。

备份的数据保存在奥维根目录下面。如下图所示:

(1)安卓手机

内部存储/Android/data/com.ovital.ovitalMap/files/omap/data/sys_backup

5

在sys_backup文件夹中,有3个oobj.odb文件和一个ocfg.odb文件

oobj.odb:收藏夹数据的备份文件。有3个文件,分别保存3次备份的文件,最近一次备份的文件为oobj.odb,其次是oobj.odb.2。

ocfg.odb:保存奥维账户信息。

(2)苹果手机

苹果设备较为特殊,不能直接在设备上查看奥维的根目录。需要使用iTunes通过数据线连接iPhone或者iPad,查看奥维根目录。

连接手机后,点击wps2按钮,点击【文件共享】。

6

点击奥维互动地图,即可查看到奥维根目录下的所有文件。其中,sys_backup文件夹为备份文件夹。

选中sys_backup文件夹,点击【保存】,即可将备份数据保存到电脑上。

该文件夹下的备份文件和Android手机一致,这里不予赘述。

7

2、自动备份收藏夹

在奥维中,您可以按时间段对收藏夹数据进行备份。

点击【更多】,点击【设置】,点击【高级功能】,点击【自动备份收藏夹】,可选择【不备份】【按小时备份】【按天备份】【按周备份】和【按月备份】。

13

若您在一天内对数据操作比较频繁,建议设置为【按小时备份】。

此外,备份未加载的文件夹,建议您设置为【自动备份】。

14

备份文件,同样保存在奥维根目录下:

内部存储/Android/data/com.ovital.ovitalMap/files/omap/data/backup

19

苹果手机的收藏夹自动备份文件也是保存在backup文件夹下,通过iTunes查看,参考本文《1、奥维自动备份机制》相关说明。

★注意:上述两种方式备份的数据,均存储在奥维根目录下面;若您卸载奥维软件,这些备份文件会被删除。因此,若您要卸载重装奥维软件,建议先将奥维根目录备份,如下:

对于Android手机,可以将com.ovital.ovitalMap文件夹改名或者移动到其他目录下。

对于苹果手机,通过iTunes连接手机,将oobj.odb文件保存到电脑即可,参考本文《1、奥维自动备份机制》相关说明。

3、云端备份

除了奥维的自动备份和设置收藏夹自动备份外,您还可以通过奥维云端备份数据。

在奥维手机端,点击【收藏】,点击【菜单】,点击【同步】;同步选项设置为【将本地对象上传合并入云端】,点击【同步分析】;分析完成后,点击【关闭】。

29

点击【开始同步】,系统执行同步数据;完成后,点击【云端对象管理】,进入到【收藏夹】下,即可看到备份的数据。

后期可以直接从云端将数据下载到本地。

30

4、导出数据

您还可以不定期将收藏夹数据导出成ovobj文件,保存在手机上,实现备份数据的目的。

在奥维手机端主界面,点击【收藏】,点击【菜单】,点击【导入导出】。

44

点击【导出对象】,文件类型选择【ovobj文件】;如果标签中含有附件,勾选【导出标签附件】;点击【保存到文件】,设置路径,输入文件名。

默认的保存路径为奥维根目录,Android手机可以修改目录,苹果手机保持默认设置。

若您想存储在其他目录下,可以点击【设置】。

说明:卸载重装奥维,奥维根目录下的数据均会被清除,因此建议您设置独立的数据备份目录。

45

点击【SD】,选择存储目录,如Android,点击【确定】,即可修改目录。

输入名称,点击【确定】。

46

勾选需要备份的数据,点击【确定】,点击【导出】,即可。

若后期要恢复数据,导入这些备份的ovobj文件即可。

47

5、恢复备份文件

恢复自动备份数据请参考使用帮助文档《如何恢复自动备份的数据》。

在企业服务服务器中,可集中采集野外用户所持奥维GPS定位设备的位置信息,实现在管理控制台中统一查看定位设备的实时位置及轨迹。

当然,您需要部署奥维服务端或者购买奥维云服务。

部署奥维服务端请参考使用帮助文档《如何在企业内部安装部署奥维地图企业服务器》;

购买奥维云服务请参考使用帮助文档《如何开通奥维云服务》。

然后,您需要购买奥维GPS定位设备并将其添加到企业服务器中。

购买奥维GPS定位设备请参考使用帮助文档《如何购买奥维定位设备》;

将奥维GPS定位设备添加到企业服务器请参考使用帮助文档《如何在企业服务中添加管理奥维定位设备》。

注意:若您是在内网的企业服务器,防火墙需要放通1618端口,企业服务器才能正常接收到定位设备的位置。

将定位设备添加到企业服务器后,即可采集定位设备的位置,步骤如下。

1、创建分组和用户

奥维GPS定位设备,需要绑定账户,您才能正常在管理控制台中查看其位置。账户可以为真实的奥维VIP账户,也可以为直接在管理控制台中创建的虚拟账户(不需要会员)。

若您需要在客户端(即奥维互动地图浏览器)上查看定位设备的位置,定位设备必须绑定会员账号(VIP或SVIP)。

本文以虚拟账户为例,仅在管理控制台中查看定位设备的位置信息。创建虚拟账户的步骤如下:

若您的定位设备较多,需要分组管理,可先创建分组。

(1)创建分组

在管理控制台中,点击wps1按钮,进入[用户]窗口。将鼠标放到[用户]窗口中,点击鼠标右键,点击【新建分组】,输入组名,点击【确定】,即可。

3

(2)创建用户

选中分组,点击鼠标【右键】,点击【新建用户】,进入【新建用户】窗口,输入奥维会员ID、用户名、密码,点击【确定】按钮。

奥维会员ID:至少6位数字,可任意设置。

用户名、密码:根据实际需要设置即可,可设置为使用该定位设备的人员名字。

7

参照上述步骤,创建其他账户。

2、绑定账户

在管理控制台中,点击[系统],点击【奥维GPS设备管理】,选中某定位设备,点击【修改】,点击【绑定用户】,指定一个账号,点击【保存】,即可。

14

4、设备开机

开机按钮在定位设备上,只有开机后才能在野外采集位置,并上传到企业服务器。

5、采集间隔

在[设备属性]窗口,点击【设备参数】,设置定位间隔。

OV300和OV100最小采集间隔为10秒,OV200最小采集间隔为30秒。若设置为10秒,那么定位设备每隔10秒采集一次位置。

22

6、定位设置

在管理控制台的[用户]窗口,选中绑定定位设备的用户,点击鼠标右键,点击【定位设置】,设置存盘间隔、存盘期限、定位显示、轨迹显示等,点击【确定】。

19

存盘间隔:您可以根据自己的实际需要设置存盘间隔时间,如设置为10秒。若设置为10秒,那么奥企业服务器每隔10秒存储一次定位设备采集的位置。

存盘期限:您根据实际需要设置,可以设置为【永久】;若您设置为【无】,则收集的轨迹和实时位置不会存盘。

定位显示:可设置为【不显示】【仅在线时显示】或者【显示最后位置】。点击【…】,可设置显示属性,包括线条宽度、线条颜色、不透明度、圆点宽度以及圆点颜色等。

轨迹显示:您可以根据实际需要显示最后一段时间内的轨迹。

设置完成后,即可在地图上显示定位设备的位置和轨迹。

7、定位

选中该用户,点击鼠标右键,点击【定位】,即可定位出该设备的位置,显示在地图上。

23

设置了轨迹显示,在地图上会显示定位设备的轨迹。

33

8、保存用户轨迹

这里的保存用户轨迹,只是将记录的轨迹保存在收藏夹中。

通过企业服务器采集的用户位置,是根据您设置的存盘期限存储在数据库中的,所以可以不用在此保存用户轨迹。

记录完轨迹后,选中用户,点击鼠标右键,点击【保存用户轨迹】,输入名称,点击【确定】,即可将该轨迹保存到收藏夹。

39

对于管理控制台的收藏夹,重启管理控制台后,数据会被清空(这不是数据丢失,数据存储在数据库中)。若您想永久保存在收藏夹,可以将收藏夹保存到本地。

点击wps10按钮,选择路径,输入名称,点击【保存】,即可。

42

下次使用时,再从本地打开收藏夹文件。

45

9、显示历史轨迹

企业服务器采集定位设备的位置,是根据您设置的存盘期限保存在数据库中的,因此只要在存盘期限内,都可以在管理控制台中查询。

选中用户,点击鼠标右键,点击【显示历史轨迹】,设置起始时间和终止时间,点击【查询】,即可。

26

按住键盘shift键,可批量选择定位数据,点击【导出轨迹】,点击【确定】,输入名称,点击【确定】,可将这些位置信息导出成轨迹,显示在地图上。

32

31

用户可携带手机进行野外作业,在奥维中通过记录轨迹的形式测量地块、农田等地物的面积。

将定位模式设置为“跟踪”模式,这样走动时地图会随之移动。如下图所示。

1

然后点击主界面的wps2按钮,打开定位服务和后台定位,点击【开始记录轨迹】。您在走动的过程中,就可以开始记录轨迹,并显示在地图上。

10

记录完成后,再次点击wps4按钮,点击【停止记录轨迹并保存】,进入[轨迹设置]页面,输入名称,勾选【闭合】,点击【保存】,即可将轨迹闭合,并保存到收藏夹中。

在地图上,点击这条轨迹,即可查看总里程和面积。

12

在企业服务服务器中,可集中采集野外用户的位置信息,实现在管理控制台中统一查看用户的实时位置及轨迹。

当然,您需要部署奥维服务端或者购买奥维云服务。

部署奥维服务端请参考使用帮助文档《如何在企业内部安装部署奥维地图企业服务器》;

购买奥维云服务请参考使用帮助文档《如何开通奥维云服务》。

此外,每个用户必须为会员(VIP或SVIP),否则无法登录企业服务器。

部署好服务端或者购买奥维云服务后,即可设置位置采集。

1、定位设置

在管理控制台中,选中用户,点击鼠标右键,点击【定位设置】,设置定位收集、存盘间隔、存盘期限等,点击【确定】。

3

定位收集:根据实际需要进行设置,最多只能设置为【最近30天】。

存盘间隔:您可以根据自己的实际需要设置采集间隔时间,如设置为2秒,企业服务器每隔2秒采集一次该用户的位置。

存盘期限:您根据实际需要设置,可以设置为【永久】;若您设置为【无】,则收集的轨迹和实时位置不会存盘。

2、定位显示

设置好定位设置后,野外用户登录企业服务器后,企业服务器即可采集到用户的位置,并显示在管理控制台中。

在[设置用户定位数据]窗口,点击【定位显示】,可设置为【不显示】【仅在线时显示】或者【显示最后位置】。

点击【…】,可设置显示属性,包括线条宽度、线条颜色、不透明度、圆点宽度以及圆点颜色等。

5

保存后,选中该用户,点击鼠标右键,点击【定位】,即可定位出该用户的位置,显示在地图上。

7

3、轨迹显示

点击【轨迹显示】,您可以根据实际需要显示最后一段时间内的轨迹。

若您要修改线条颜色,请参考本文《2、定位显示》相关说明。

10

4、保存用户轨迹

这里的保存用户轨迹,只是将记录的轨迹保存在收藏夹中。

通过企业服务器采集的用户位置,是根据您设置的存盘期限存储在数据库中的,所以可以不用在此保存用户轨迹。

记录完轨迹后,选中该用户,点击鼠标右键,点击【保存用户轨迹】,输入名称,点击【确定】,即可将该轨迹保存到收藏夹。

14

对于管理控制台的收藏夹,重启管理控制台后,数据会被清空(这不是数据丢失,数据存储在数据库中)。若您想永久保存在收藏夹,可以将收藏夹保存到本地。

点击wps6按钮,选择路径,输入名称,点击【保存】,即可。

17

下次使用时,再从本地打开收藏夹文件。

30

5、显示历史轨迹

企业服务器采集用户的位置,是根据您设置的存盘期限保存在数据库中的,因此只要在存盘期限内,都可以在管理控制台中查询。

选中该用户,点击鼠标右键,点击【显示历史轨迹】,设置起始时间和终止时间,点击【查询】,即可。

21

按住键盘shift键,可批量选择定位数据,点击【导出轨迹】,点击【确定】,输入名称,点击【确定】,可将这些位置信息导出成轨迹,显示在地图上。

27

26

在安装部署完企业服务器后,必须先将VIP账户添加到企业服务器,然后在客户端(奥维互动地图浏览器)登录企业服务器,才能正常使用奥维企业方案提供的功能。

若用户还没有购买VIP账户,请先购买账户,关于批量购买账户请参考使用帮助文档《单位用户如何批量购买VIP及申请发票

在企业服务器中添加账户的方法有多种,如:

(1)奥维云服务,可直接在奥维账户管理系统中添加,也可在管理控制台中添加。请参考使用帮助《如何将奥维账户添加到企业服务器(奥维云服务)

(2)用户自己部署的企业服务器,必须在管理控制台中添加账户。操作步骤如下:

1、管理控制台登录企业服务器

管理控制台:主要用于管理企业服务器中的数据、用户。例如,可查看数据、配置数据访问权限,可创建、删除、修改用户。

管理控制台软件下载地址:https://www.ovital.com/enterprise/

下载完成后,直接启动OMapSConsole应用程序,即可。

在管理控制台中,点击[系统]菜单,点击【连接企业服务器】,输入IP地址、端口和密码,勾选【记住密码】,点击【确定】,即可。

说明:

①企业服务器IP地址:奥维企业服务器软件所在机器的IP地址(云主机,是商家提供的公网IP)。如果管理控制台和企业服务器软件在一台机器上,可以输入127.0.0.1。

②用户名:保持默认,管理控制台使用“超级管理员”登录企业服务器。

③端口:默认为1616,可以在企业服务器软件的【设置控制台登录参数】中修改。

④密码:是在企业服务器软件的【设置控制台登录参数】中设置的管理员口令。

6

2、创建用户分组

创建用户分组,目的在于方便对用户进行管理,管理员可以按职能部门、项目组等对用户进行分组。

在管理控制台中,点击wps15[4]按钮,进入[用户]窗口。将鼠标放到[用户]窗口中,点击鼠标右键,点击【新建分组】,输入组名,点击【确定】,即可。

10

3、添加用户

对于自建奥维企业服务器,只能在管理控制台添加。

选中分组,点击鼠标【右键】,点击【新建用户】,进入【新建用户】窗口,输入企业会员ID、用户名、密码,点击【确定】按钮。

说明:

①企业会员ID:即奥维账户的ID,将奥维账户的ID复制粘贴到此处。

电话批量购买的VIP账户,奥维后台人员发的账户中有ID号。

奥维PC端查看账户ID:点击[用户]菜单,点击【登录】,登录账户;再次点击[用户]菜单,点击在【账户设置】,就可以看到ID。

奥维手机端查看账户ID:点击左上角头像,登录账户;再次点击左上角头像,点击【设置】按钮,就可以看到ID。

②用户名、密码:登录企业服务器,必须使用该用户名和密码,注意区分奥维账户的用户名和密码。为了避免混淆,建议用户将此处的用户名和密码设置成奥维账户一样的。

29

4、登录企业服务器

将用户添加到企业服务器(或者奥维云服务)中后,就可以在客户端(奥维互动地图浏览器)中登录企业服务器。

(1)奥维PC端登录企业服务器

初次登录企业服务器,一定要先将VIP绑定到客户端上,如下:

点击[用户]菜单,点击【登录】,输入用户名和密码,勾选【记住密码】,点击【登录】,即可。

登录成功后,该VIP账户会绑定到这台机器上,登录的用户名和VIP等级显示在标题栏。

33

绑定VIP后,即可登录企业服务器。

点击[企业]菜单,点击【登录企业服务器】,输入服务器IP地址、端口、用户名和密码,勾选【记住密码】,点击【登录】,即可。

①服务器IP地址:即奥维企业服务器软件所在机器的IP地址(云主机,是商家提供的公网IP)。

②端口:自建企业服务器,默认端口为1616。

③用户名:管理员将账户添加到企业服务器时设置的用户名。注意,一定要使用与当前机器绑定的VIP账户ID一致的企业账户登录。

④密码:管理员将账户添加到企业服务器时设置的密码。

39

(2)奥维手机端登录企业服务器

初次登录企业服务器,一定要先将VIP绑定到客户端上,如下:

在主界面,点击左上角头像,输入用户名和密码,勾选【记住密码】,点击【登录】,即可。

登录成功后,该VIP账户会绑定到这台机器上。

44

绑定VIP后,即可登录企业服务器。

点击[企业]菜单,点击【登录企业服务器】,输入服务器IP地址、端口、用户名和密码,勾选【记住密码】,点击【登录】,即可。

服务器IP地址、端口、用户名和密码等输入项的说明请参考本文《奥维PC端登录企业服务器》。

45

登录企业服务后,即可使用企业方案提供的功能,相关功能的使用帮助文档链接如下:

企业共享云端管理使用说明:https://www.ovital.com/130740-2/

企业云收藏夹管理使用说明:https://www.ovital.com/130168-2/

与企业服务器同步操作说明:https://www.ovital.com/129204-2/

自动签到功能说明:https://www.ovital.com/127320-2/

如何在企业服务中添加管理奥维定位设备:https://www.ovital.com/131003-2/

如何设置谷歌地球企业服务:https://www.ovital.com/130655-2/

在日常的工作中,您可能需要通影像图查看地貌某一个时间段内的变化情况。目前,奥维互动地图浏览器已支持浏览中国资源卫星日新图,并实现了按时间点查询、按时间段播放、对比浏览等功能。

中国资源卫星日新图:具有时效性强、几何精度高、视觉效果好等特点。

下面对奥维手机端浏览中国资源卫星日新图进行说明。在手机端购买后,可以直接在电脑端使用(在电脑上登录购买的奥维账户即可)。

1、购买地图数据

★中国资源卫星日新图是一款收费地图产品,由四维地球单独收费,和奥维VIP账户无关(不是购买奥维VIP)。

★在没有购买的情况下,可以浏览14级(含)以下的地图;购买地图数据后,最高可浏览17级(部分区域为16级)的地图。

判断某区域是否有17级影像请参考视频教程《如何在奥维手机端浏览中国资源卫星日新图》。

在奥维手机端中,点击右上角的wps1按钮,点击【中国资源卫星日新图】,点击【购买区域】,可调转至购买官网。

在购买之前,建议您认真阅读【购买须知】。

12

点击【购买新区域】,您可以选择【框选区域购买】或者【按金额购买】。

框选区域购买:在地图上绘制需要购买的区域,系统按区域的面积计算金额。点击【框选区域购买】,在地图上绘制区域,输入名称,设置有效期,点击【购买】。

13

按金额购买:输入固定的金额,系统以指定的位置为中心生成购买区域。将十字光标移动到需要购买的中心位置,点击【按金额购买】,输入金额和时长,点击【确定】;在地图上点击生成的区域,点击【购买】,输入名称,设置有效期,点击【购买】。

34

进入支付页面,可以选择支付宝或者微信支付。支付完成,即购买成功。

14

购买完成后,在奥维手机端,重新登录奥维账户即可。

18

在主界面,点击wps2按钮,点击【查看已购买的区域】,可在地图上显示已购买的区域。点击主界面的wps3按钮,可以清除显示的区域(不会删除购买的地图)。

19

将鼠标放至时间轴上,时间轴即可呈现蓝色,用户可通过滑动时间轴或者在时间轴上点击等方式切换时间。

wps16

2、浏览设置

点击wps17按钮,会显示时间轴,用户可以滑动时间轴浏览不同时间的影像图。

点击wps18按钮,可对日新图的浏览属性进行设置。

(1)影像查找时间:您可以按时间查找影像。

(2)卫星类型:您可以查看指定卫星拍摄的影像图。

GF1:高分1号 GF2:高分2号

ZY302:资源3号02星 GF6:高分6号

GF1B:高分1号B星 GF1C:高分1号C星

GF1D:高分1号D星

29

(3)动画设置

①不播放:点击【动画设置】,选择【不播放】,地图窗口即显示当前设定的时间点的影像图,不会播放动画。

②按版本播放:按影像图的版本播放。

点击【播放动画】,选择【按版本播放】,设置播放速度,设置播放开始、结束时间,点击【确定】按钮,在地图窗口中即会自动按影像地图的版本播放地图。再次点击wps20按钮,可结束播放。

18

播放速度:默认为5秒/次,即在播放的过程中每个版本的地图显示时间为5秒,用户可根据实际需求设置为其他值。

播放开始/结束时间:即从哪个时间点的影像图开始播放,到哪个时间的影像图时结束播放。

循环播放:开启,系统会自动循环播放影像图,即播放结束后,系统会自动从起始时间点开始播放,循环往复;不开启,只会播放一遍,结束即停止播放。

③按时间播放:按设置时间间隔播放影像图。

点击【播放动画】,选择【按时间播放】,设置播放间隔、播放速度以及播放开始、结束时间,点击【确定】,在地图窗口中即会自动按设定时间间隔播放地图。再次点击wps22按钮,可结束播放。

21

播放间隔:可设置为一年、半年、一个季度、一个月,若设置为半年,即地图按半年的时间间隔播放。

播放速度、播放开始/结束时间、循环播放说明请参考上文。
