如何在奥维中加载ArcGIS发布的地图服务

在工作中,您可能有大量的航拍图需要在奥维中加载显示,但直接导入航拍图的数据处理量较大、对电脑硬件的要求较高。因此,您可以通过ArcGIS将航拍图发布成地图服务,在奥维中以在线自定义地图的形式加载。

1、ArcGIS发布地图服务

在ArcGIS中,可以将航拍图、矢量图等发布为地图服务。

(1)加载数据

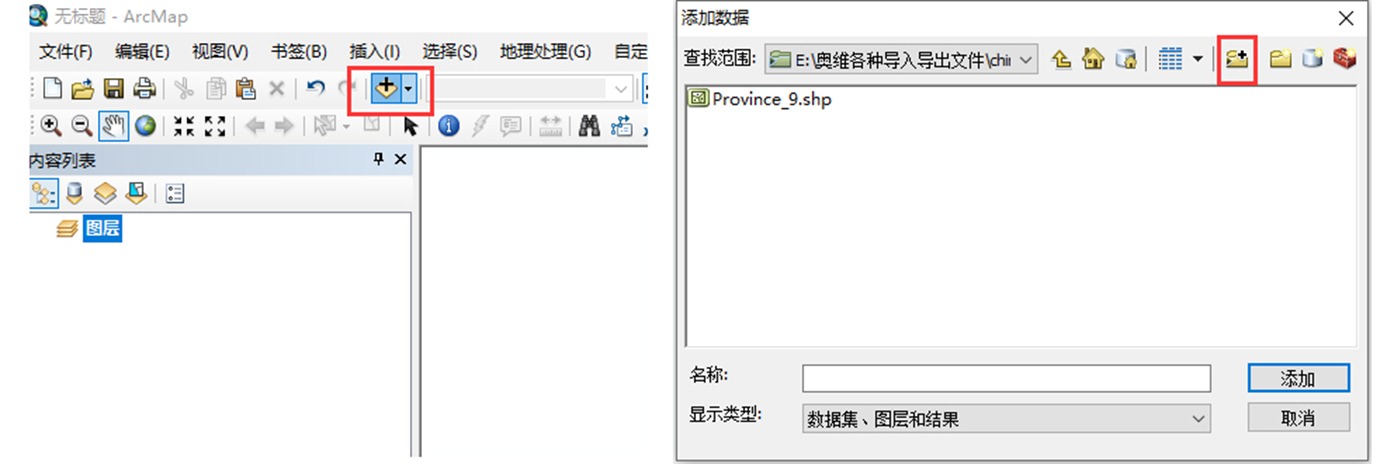

打开ArcMap,点击工具栏的wps1按钮,点击wps2按钮。

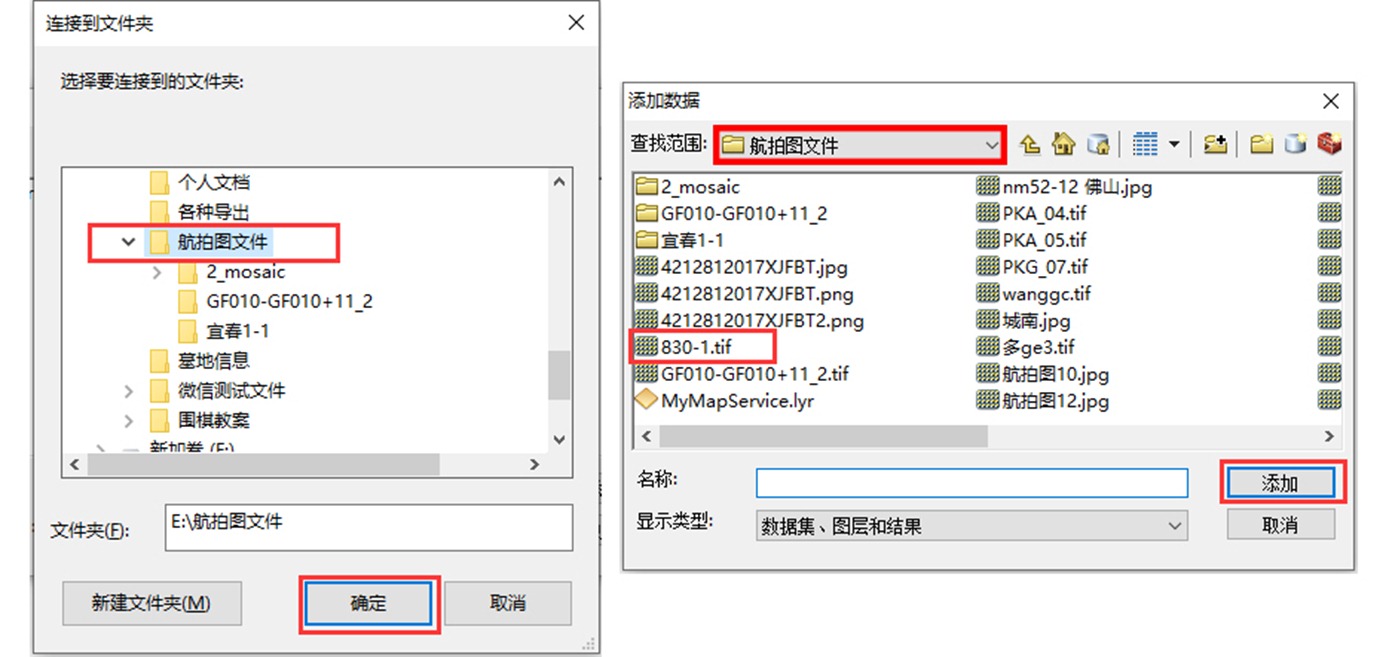

选择存放地图文件的文件夹,点击【确定】。选择需要发布的航拍图(可批量选择),点击【添加】。

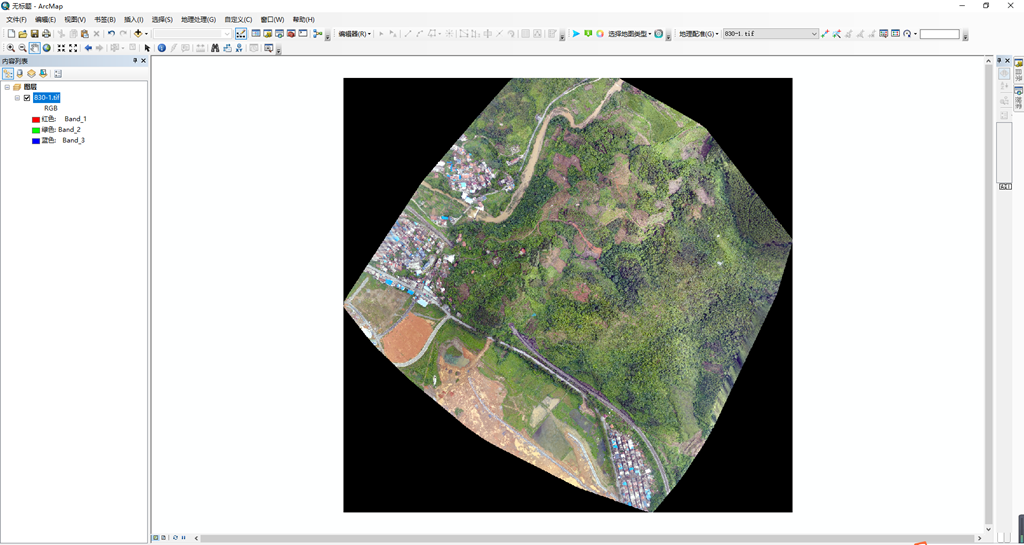

在ArcMap地图显示窗口中,即可显示添加的航拍图。


2)发布地图服务

  • 连接到ArcGIS Server

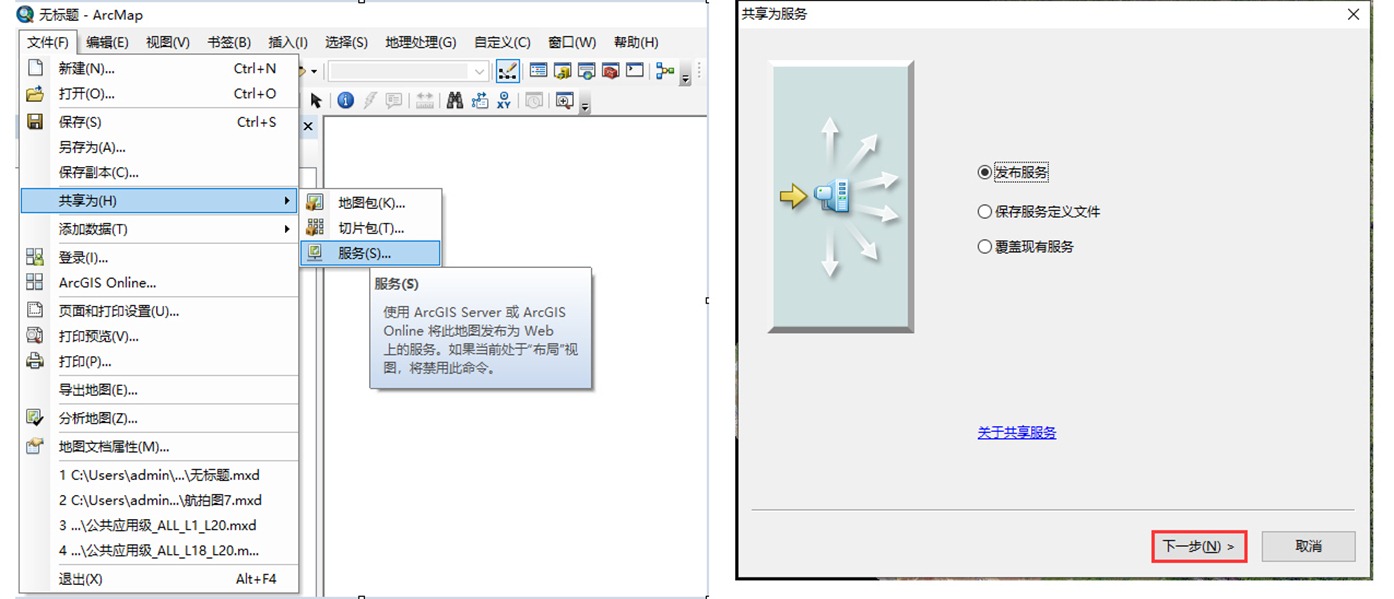

点击【文件】→【共享为】→【服务】,选择【发布服务】,点击【下一步】。

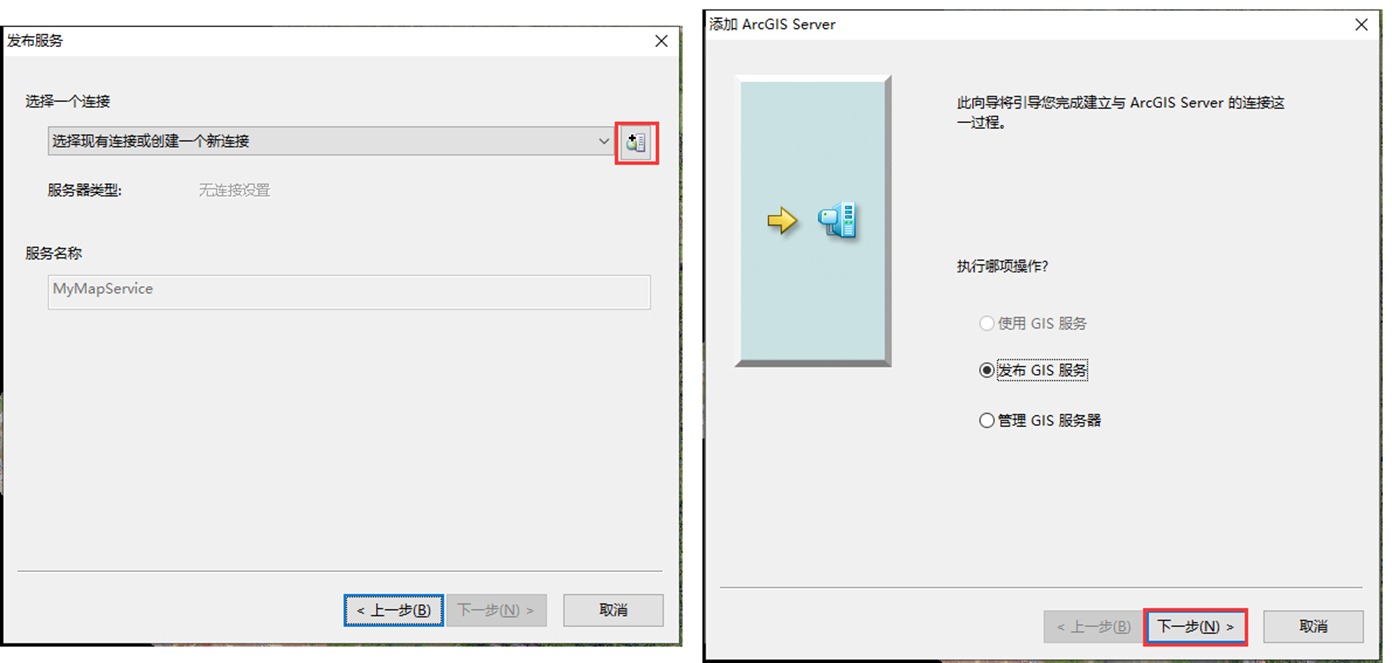

进入[发布服务]窗口,点击下拉框右边的wps7按钮,进入[添加ArcGIS Server]窗口,选择【发布GIS服务】,点击【下一步】。

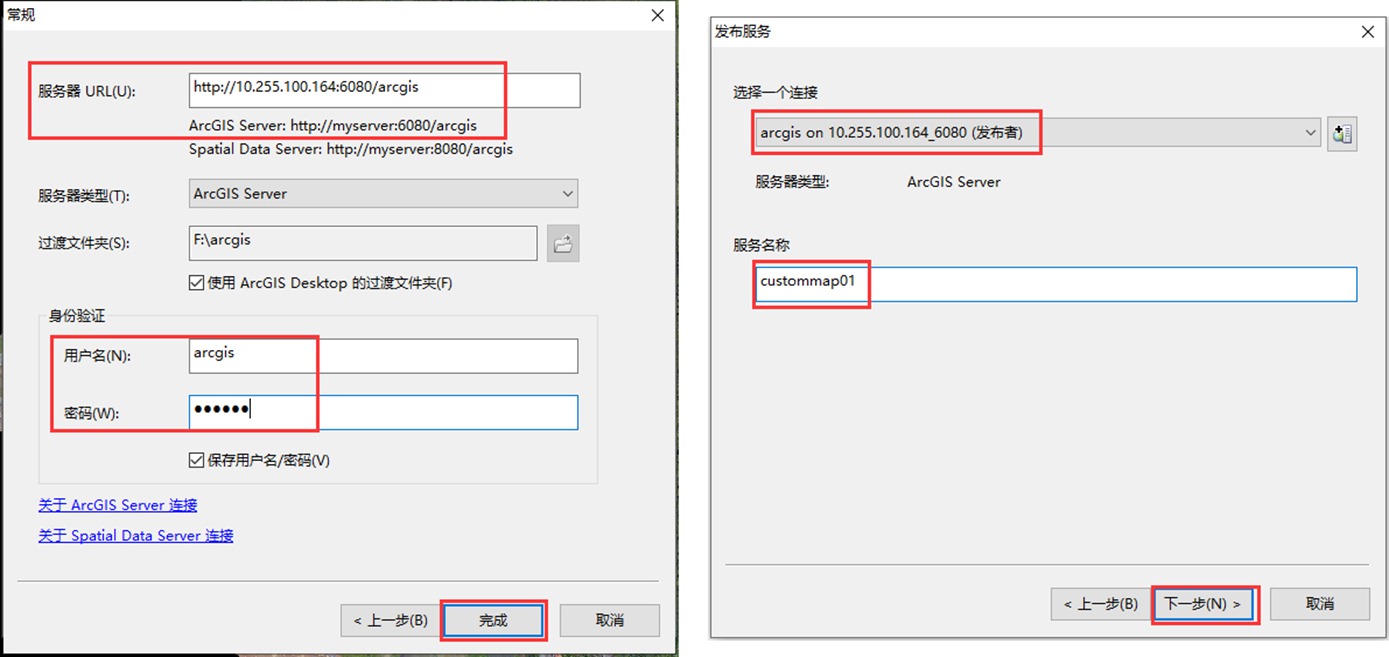

进入[常规]窗口,设置服务器URL,服务器类型、过渡文件夹保持默认,输入用户名、密码,点击【完成】,即可创建一个连接,并返回[发布服务]窗口。

服务器URL:参照提示,将“myserver”改为ArcGIS Server所在主机的IP地址。若ArcGIS Desktop 和ArcGIS Server在同一台机器,可以将“myserver”改为“localhost”。

在[发布服务]窗口,选择刚创建的连接,输入服务名称,点击【下一步】。

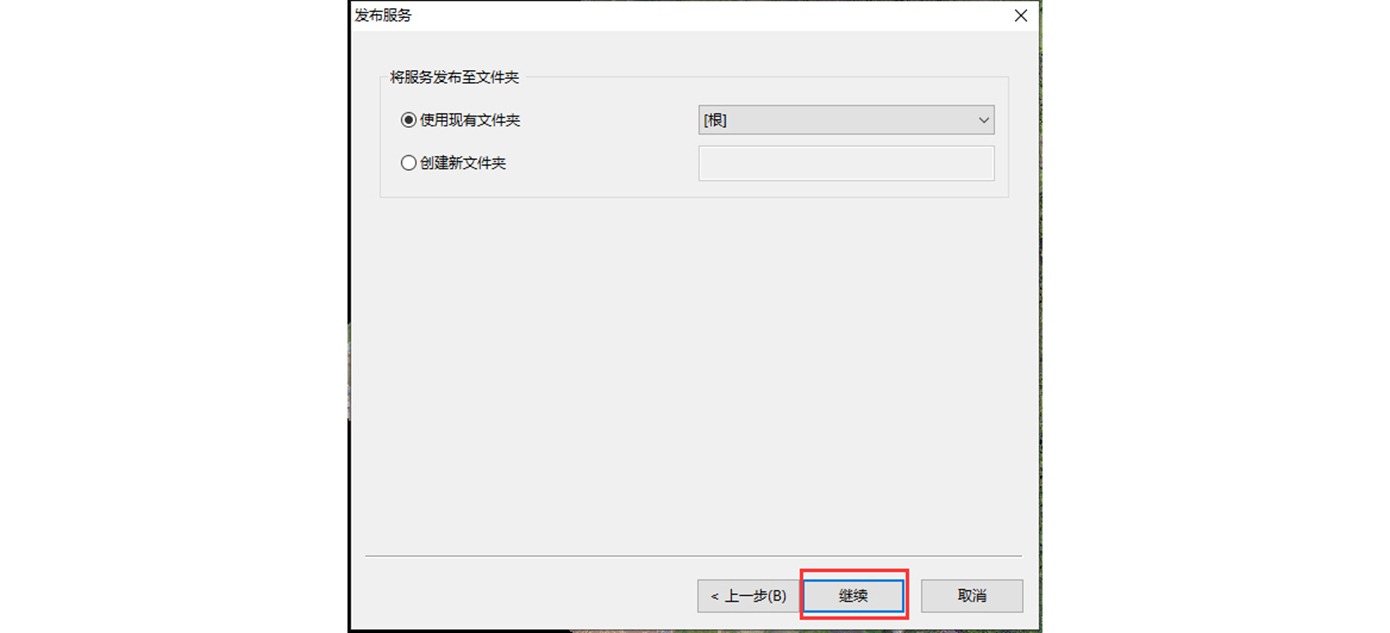

点击【继续】,进入[服务编辑器]窗口。


  • 设置地图瓦片属性

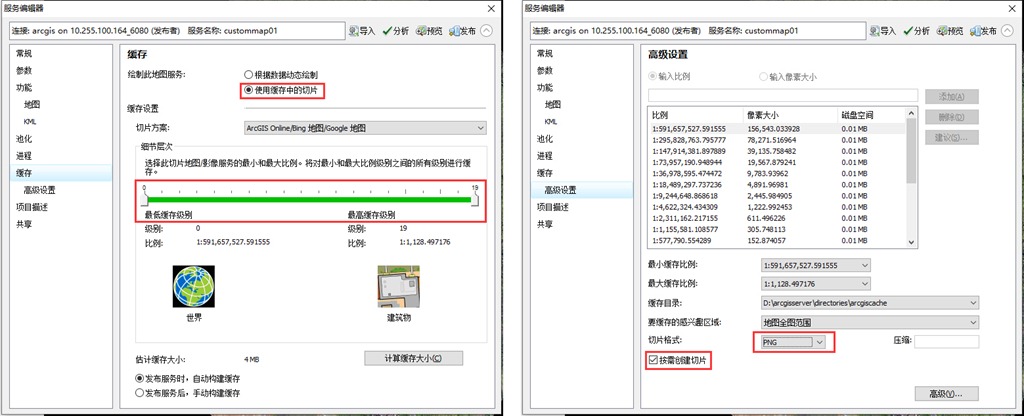

在[服务编辑器]窗口,切换到[缓存]:

①【绘制此地图服务】:选择【使用缓存中的切片】。

②【切片方案】:保持默认。ArcGIS发布地图服务,奥维仅支持加载ArcGIS Online、Bing地图…风格的地图服务,投影类型为【Web墨卡托】。

③【细节层次】:您根据航拍图的清晰度设置合适的切片级别。通常,最低缓存级别为“0”。

④ 【估计缓存大小】:保持默认。

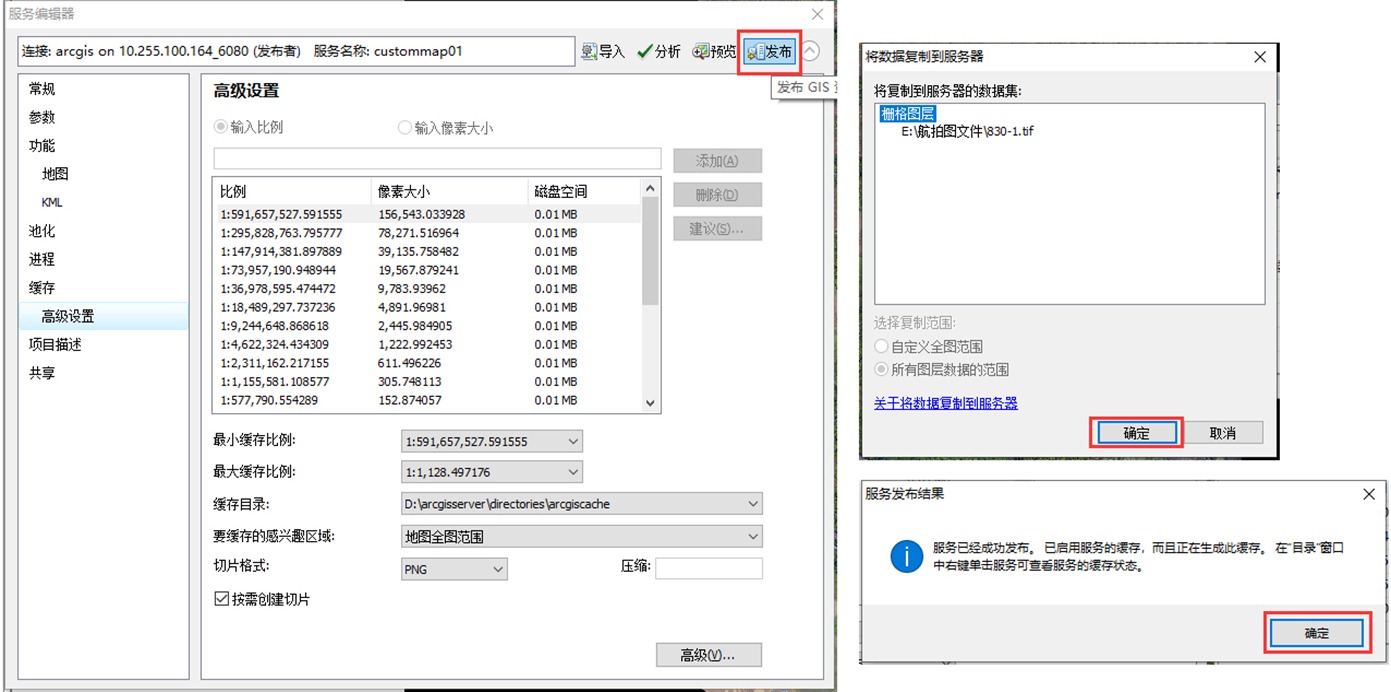

切换到[高级设置],设置最小缓存比例、最大缓存比例、切片格式,勾选【按需创建切片】。

① 【最小缓存比例】:保持默认。

② 【最大缓存比例】:保持默认。

③ 【切片格式】:选择合适的格式,如PNG。奥维仅支持加载PNG、JPG格式的地图切片。

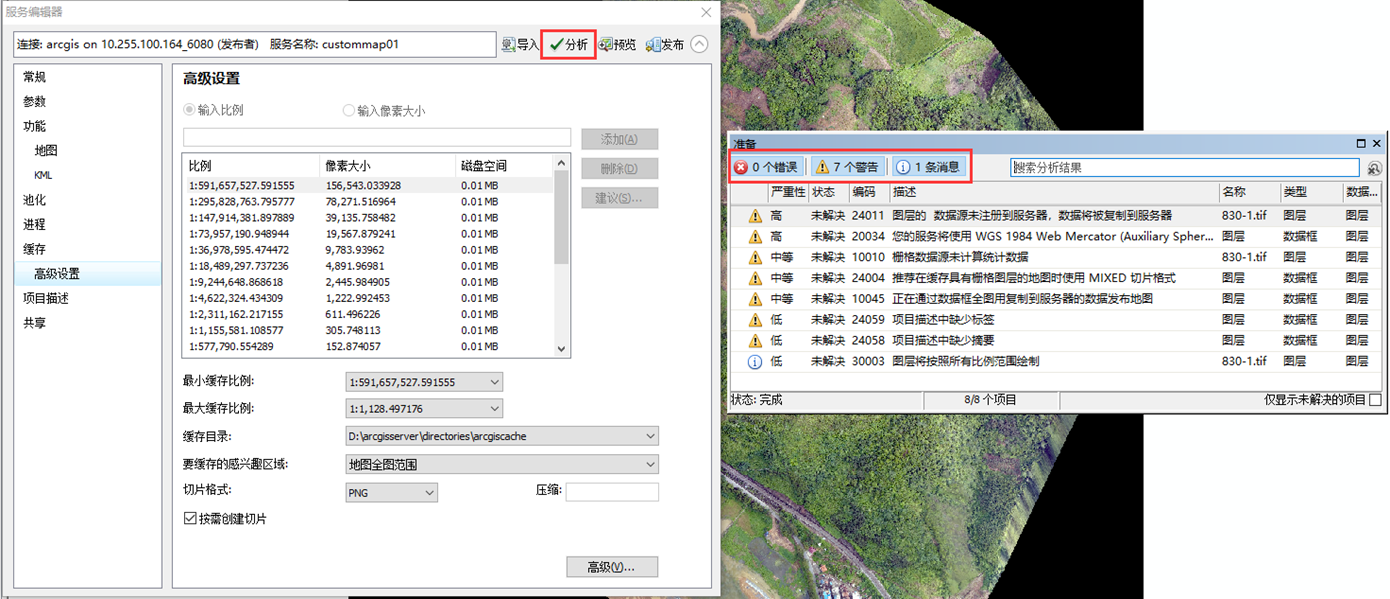

点击【分析】,弹出[准备]窗口,显示“错误、警告、消息”的提示信息。

若错误为0,则可以正常发布;否则,请按提示信息对地图进行修改。

警告和消息可以忽略,不影响地图发布。


点击【发布】→【确定】,系统执行切片。

完成后,弹出[服务发布结果]窗口,点击【确定】。


地图服务发布成功后,可在ArcGIS Server Manager中查看。

  • 查看地图服务

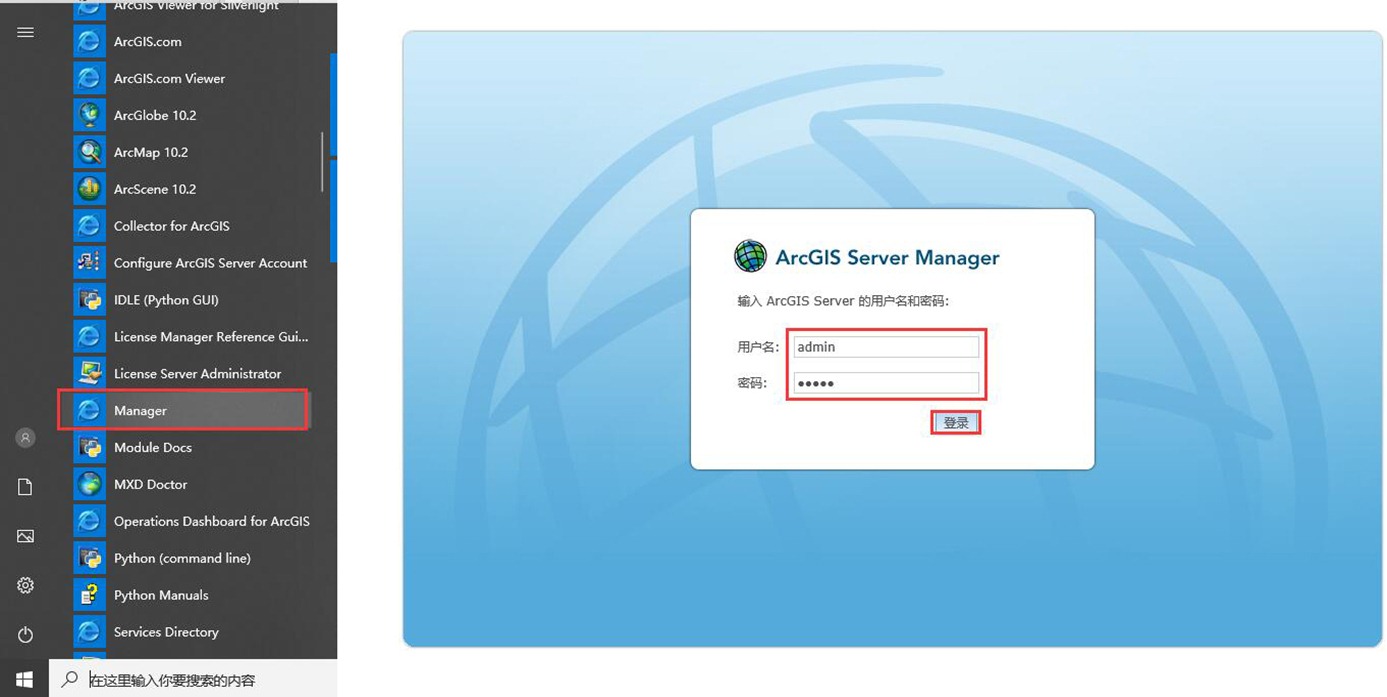

在Windows开始菜单,找到ArcGIS目录,点击【Manager】,输入用户名、密码,点击【登录】。

3

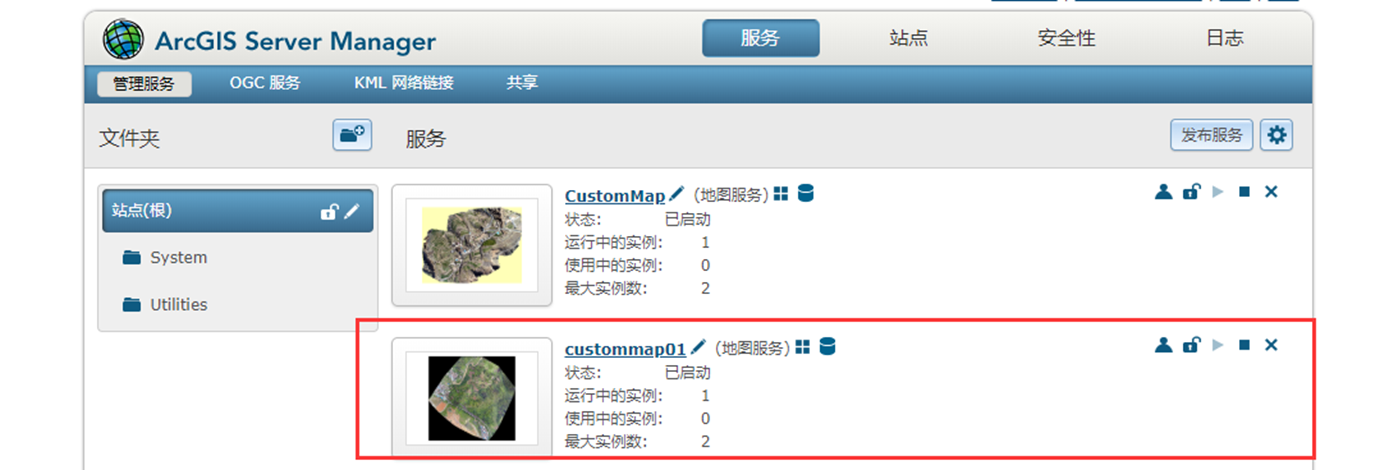

登录后,即可在服务管理页面查看已发布的地图服务。


2、奥维加载ArcGIS地图服务

在奥维手机端、PC端均可加载ArcGIS地图服务。

(1)获取URL

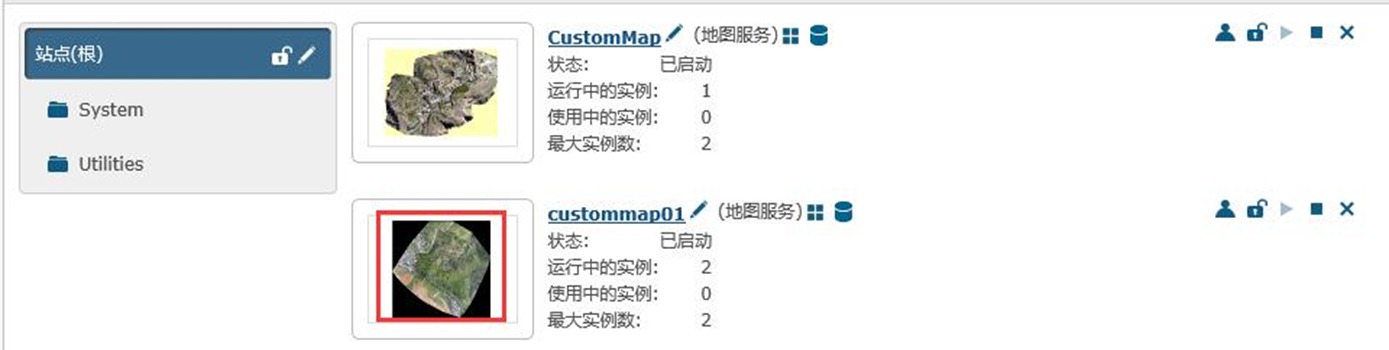

将鼠标放在“视图”上,点击左键,进入地图页面。

4

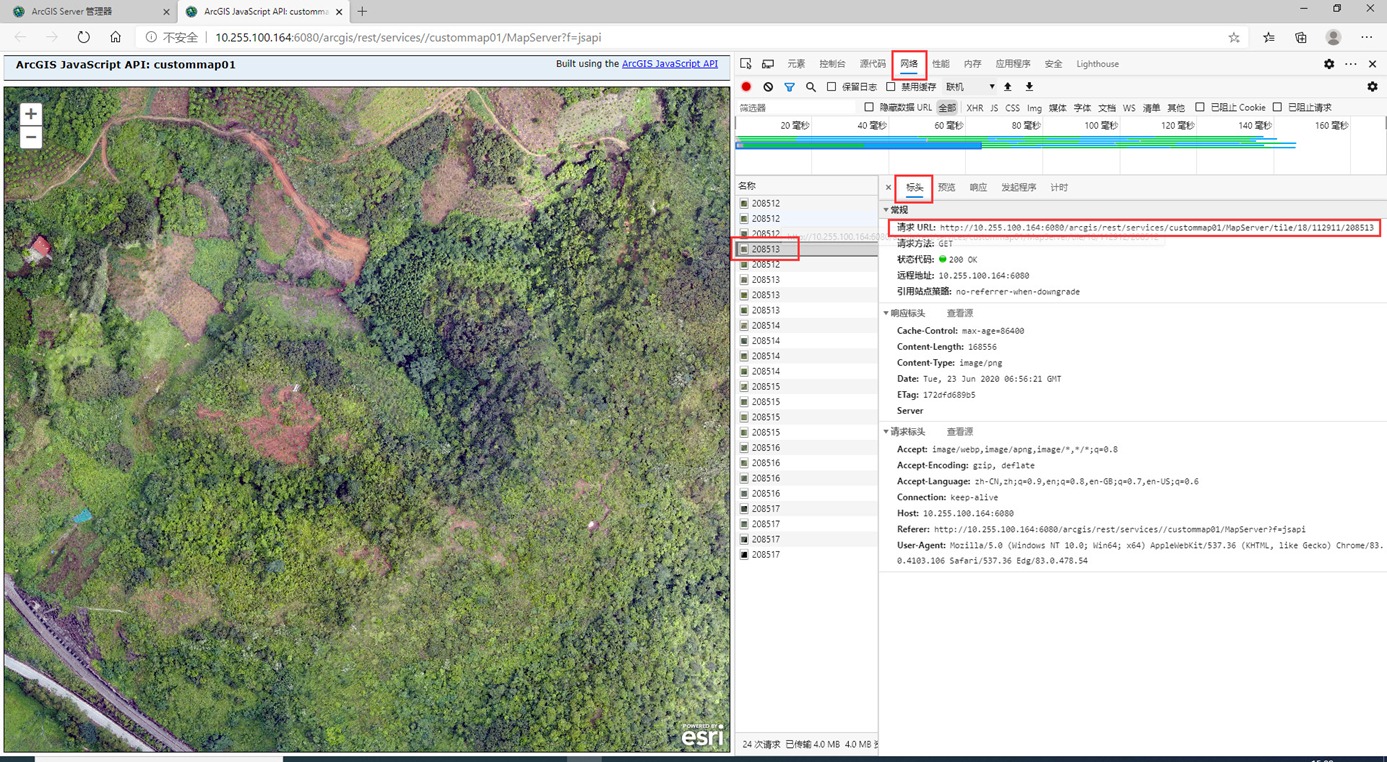

在地图页面,按键盘F12;点击【网络】,在左侧放大地图,右侧会出现图片列表;点击任意一张图片,在标头中可查看请求URL,新建一个文本文档,复制该请求URL到记事本中。

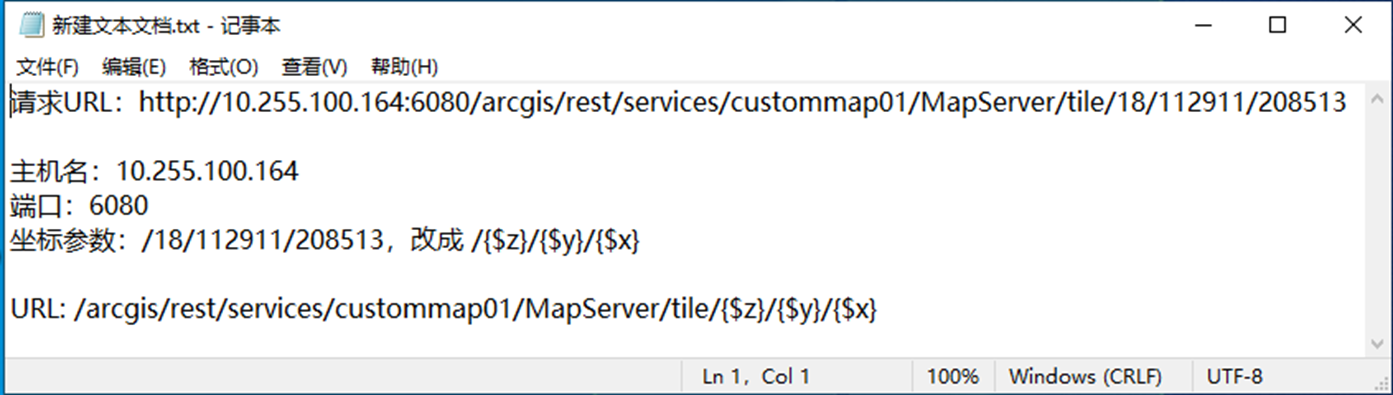

在记事本中,具体格式设置如下图所示:


(2)奥维PC端加载ArcGIS地图服务

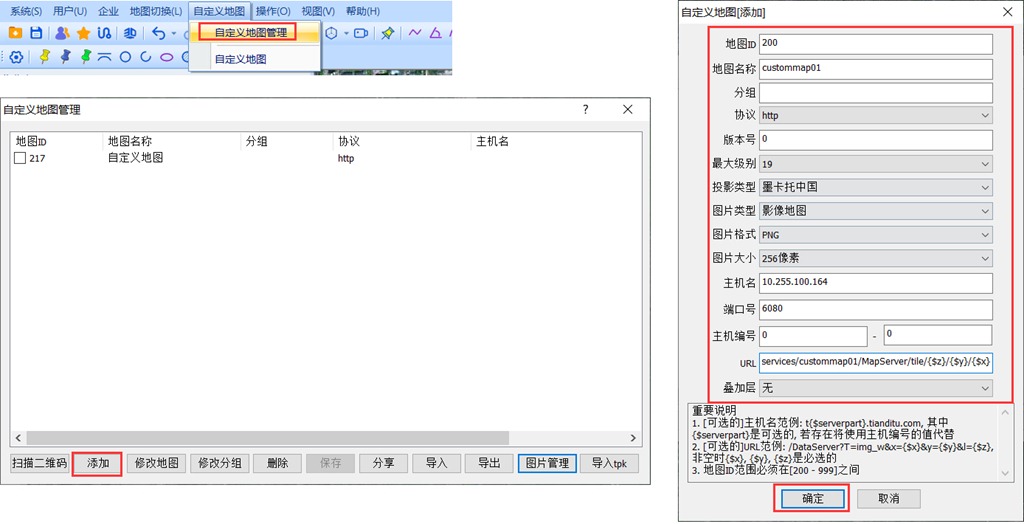

在奥维互动地图PC版中,点击【自定义地图】→【自定义地图管理】→【添加】,弹出[自定义地图]窗口。

输入地图名称、主机名、端口号、URL等信息,设置最大级别、投影类型、图片类型、图片格式、图片大小等信息,点击【确定】按钮,地图服务即添加完成。

2

☆说明:

①【地图ID】:保持默认。

②【地图名称】:用户自己设置,本文为“custommap01”。

③【最大级别】:在ArcGIS上发布地图服务时,最高缓存级别设置为多少级,这里就设置为多少级。

④【投影类型】:选择【墨卡托中国】。

⑤【图片类型】:您根据实际情况选择。本文的地图为航拍图,所以选择【影像地图】,方便3D浏览。

⑥【图片格式】:发布地图服务时,【切片格式】设置的什么格式,这里就选择什么格式。本文为RNG格式。

⑦【图片大小】:选择【256像素】。

⑧【主机名】:填写ArcGIS Server所在机器的IP地址、域名。

⑨【端口号】:您根据实际情况填写,本文为:6080。

⑩【URL】:端口号后面的部分,示例如下:

/arcgis/rest/services/custommap01/MapServer/tile/{$z}/{$y}/{$x}

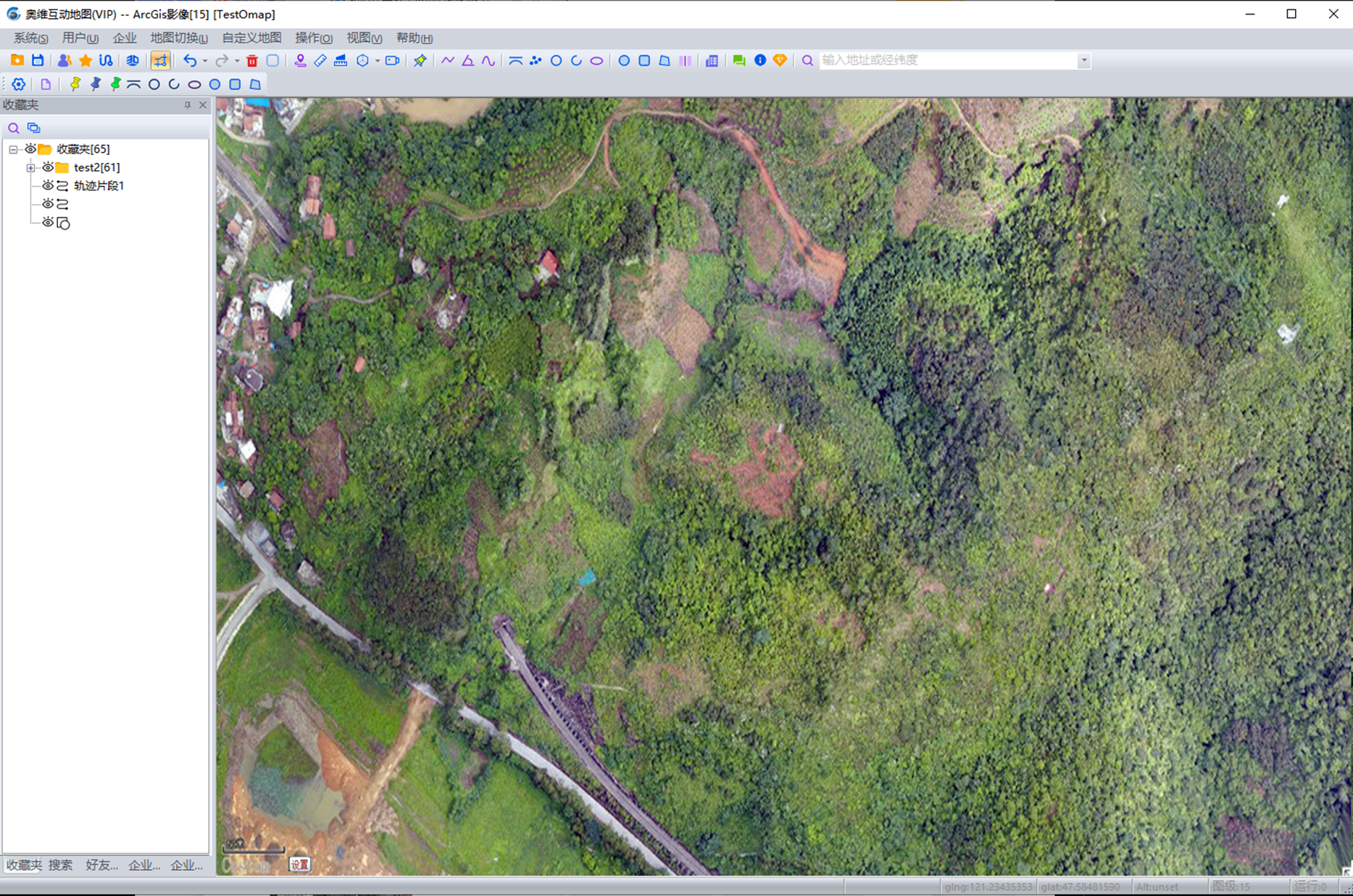

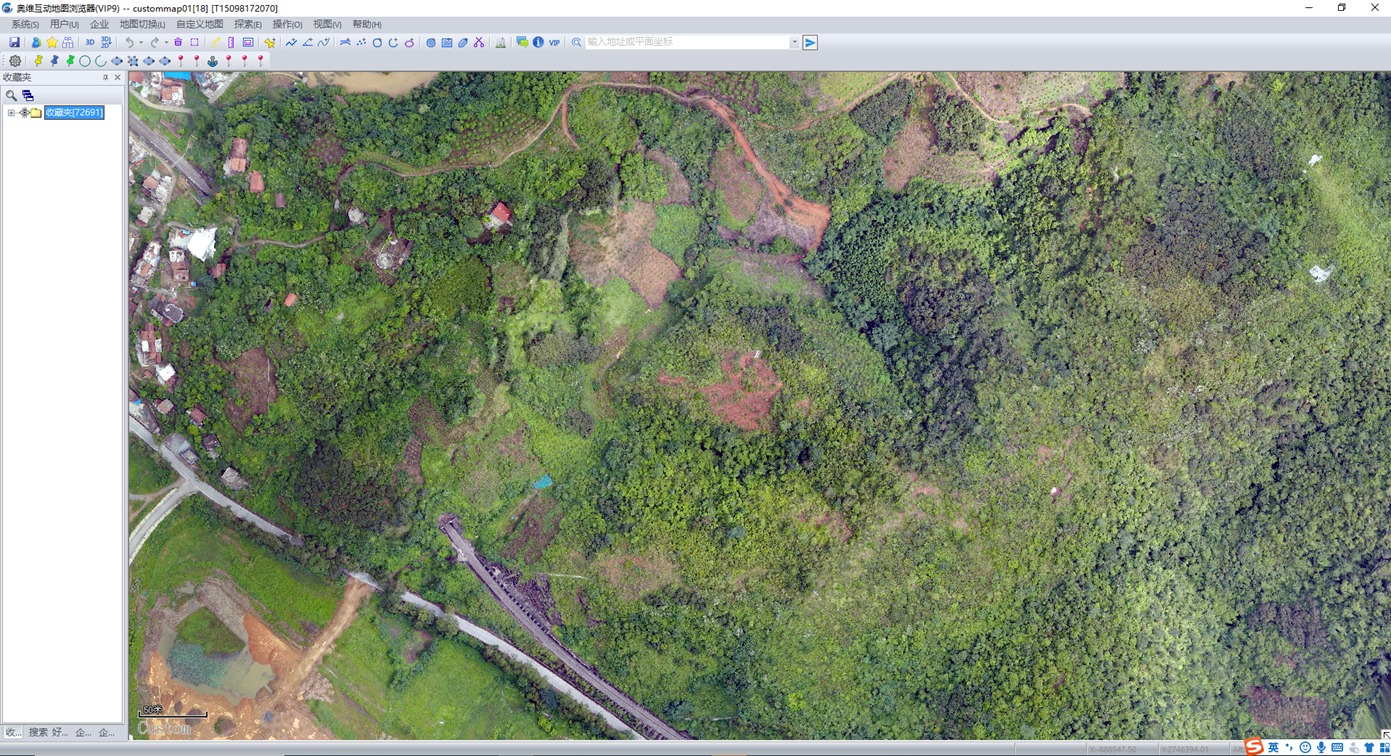

添加完自定义地图后,点击[自定义地图]菜单,选择该地图,即可在地图显示界面显示。如下图所示:

电脑图副本

(3)奥维手机版加载ArcGIS地图服务

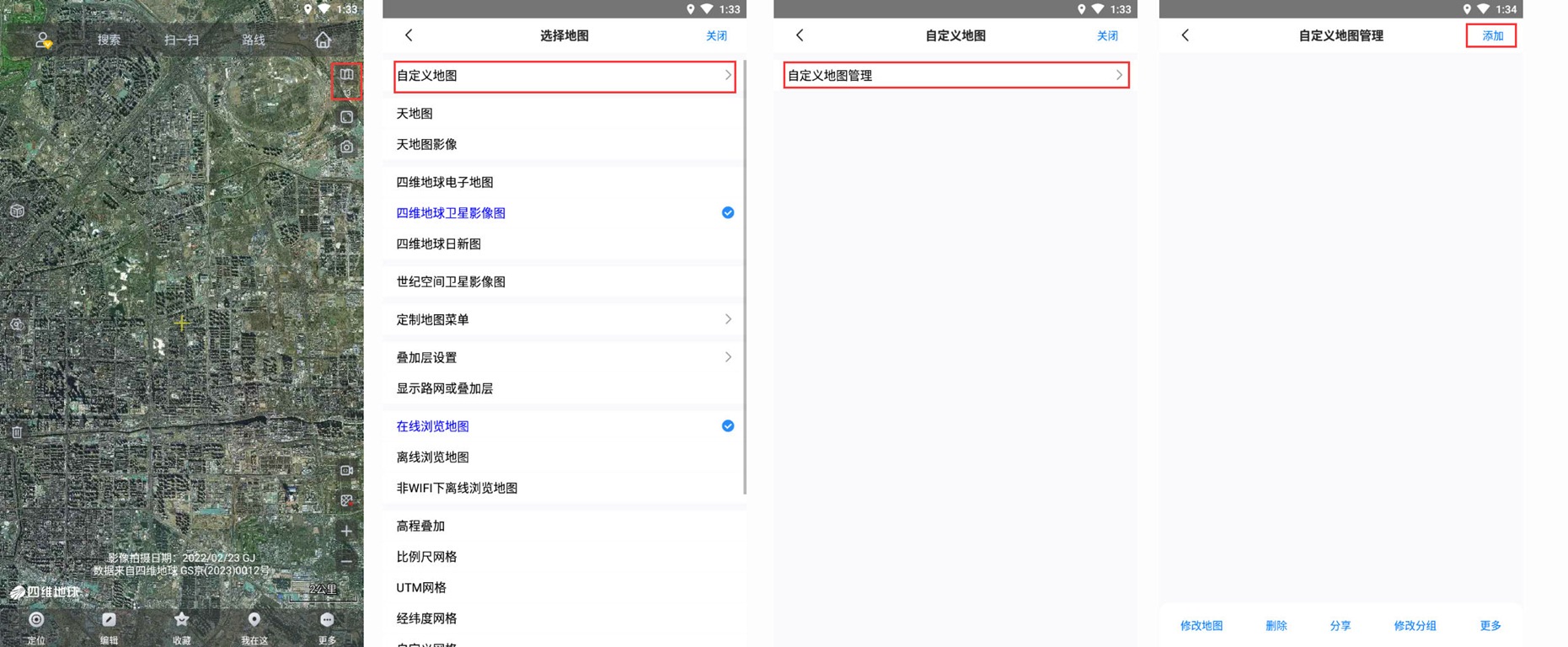

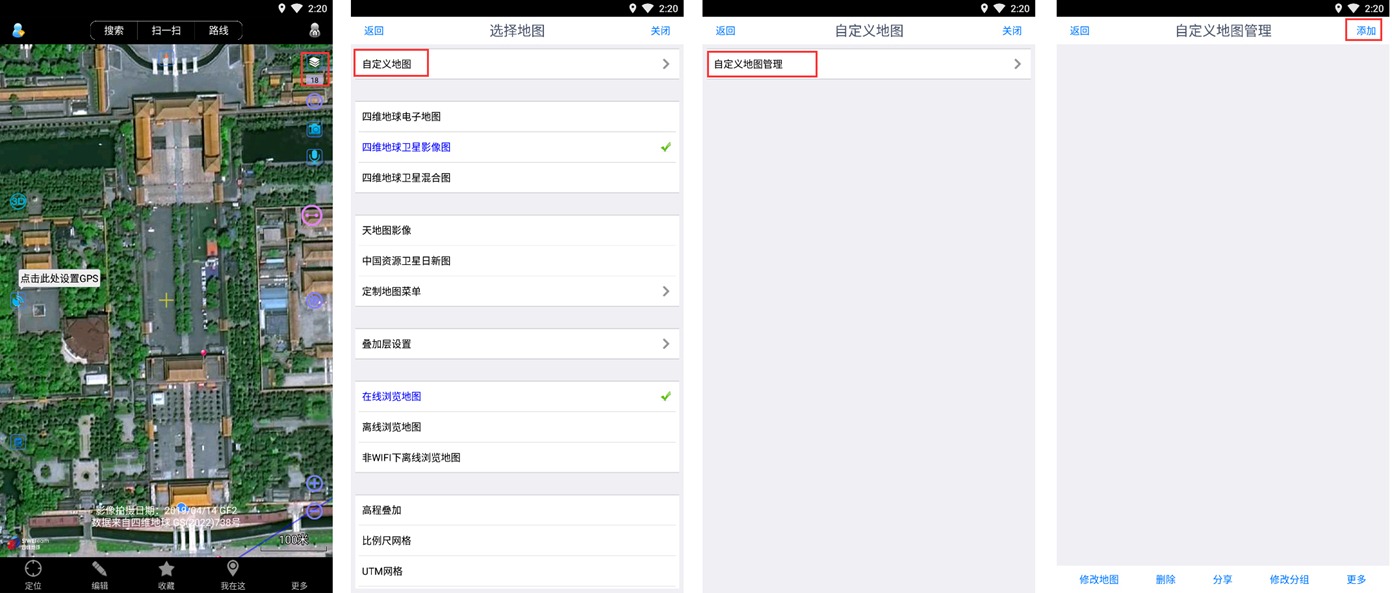

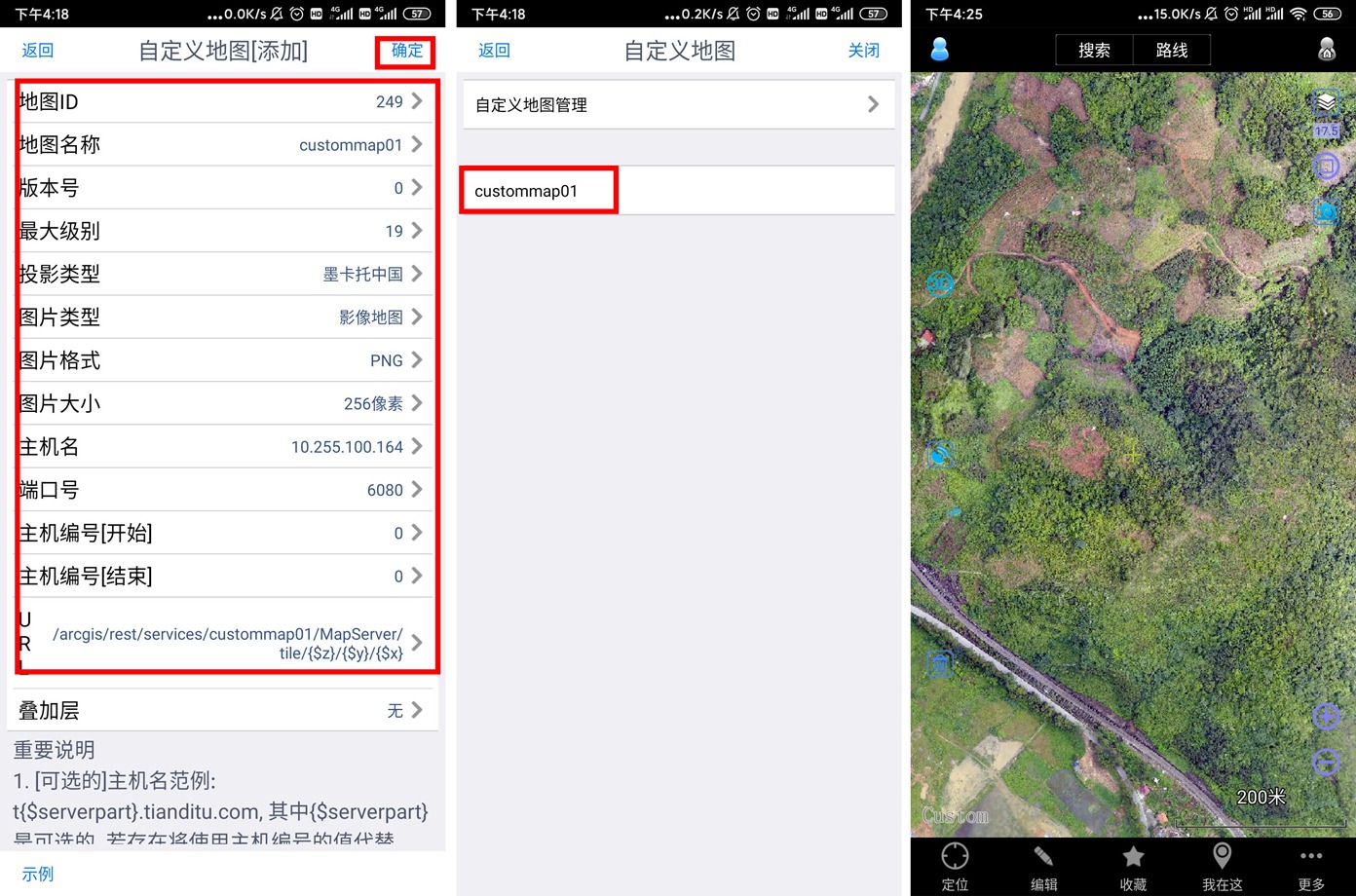

在奥维手机端主界面,点击图片1按钮,点击【自定义地图】→【自定义地图管理】→【添加】。

手机添加自定义

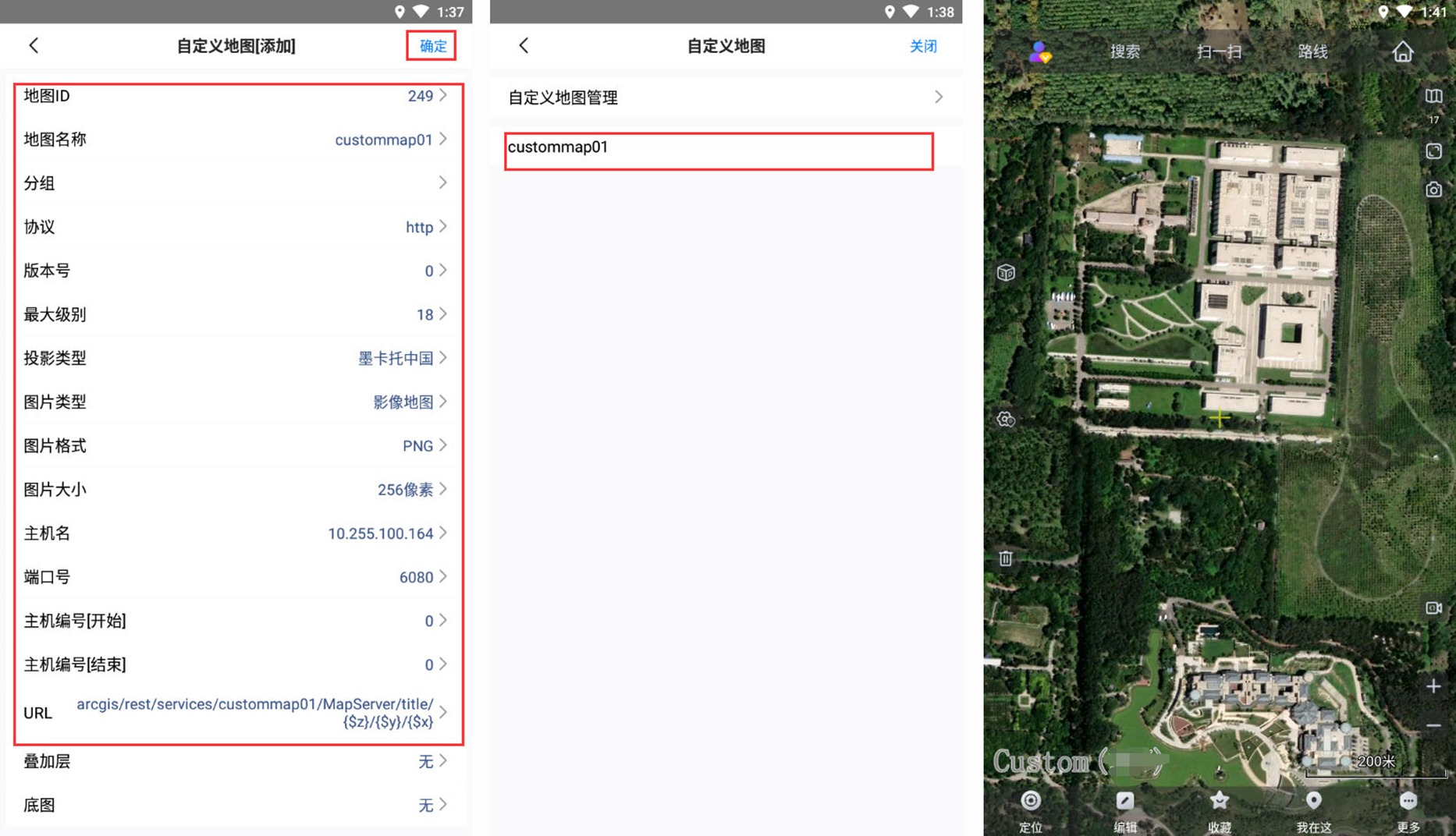

输入地图名称、主机名、端口号、URL等信息,设置最大级别、投影类型、图片类型、图片格式、图片大小等信息。

具体设置请参考本文《奥维PC端加载ArcGIS地图服务》的内容。

点击【确定】,添加完成后,可在[自定义地图]菜单中选择该地图,在地图窗口中显示该地图。

手机查看gis图
