如何将等高线及影像底图导出到CAD中

在奥维中,您可以将等高线、影像底图导出成dxf格式,在CAD中使用。

☆说明:

  • 导出等高线,需要SVIP;

  • 最大可导出面积为10万平方公里的等高线。

  • 平原地区,等高线较稀疏;山区等高线较密集。

  • 底图,最高可导出7亿像素的图片。

1. 下载地图数据

1.1. 绘制导出区域

您需要先绘制导出区域,即需要导出的等高线范围。

绘制自定义区域的方法有很多,例如工具栏中的绘制矩形、多边形、椭圆,也可以绘制轨迹转换成图形。

在主界面工具栏,点击【矩形】按钮,将鼠标移动到地图上,开始绘制矩形。

5

绘制到终点处,双击鼠标左键,弹出[图形设置]窗口,点击【添加到收藏夹】。

3

1.2. 下载该区域地图数据

在地图上,点击该区域,点击wps3按钮,点击【下载该区域地图数据】。

11

在[下载地图]窗口,设置地图类型、级别。

地图类型:默认为当前显示的地图,您也可以选择其他地图。

地图级别:级别越高,地图越清晰。常用地图最大级别如下:

地图类型

最大级别

说明

Google地图

21级

  • 每增加一级,数据量扩大四倍。
  • 设置级别后,您可以先【计算下载量】,若超过10万,下载会相对较慢,建议减小级别。
  • 这里的下载地图是指下载地图瓦片数据,不是直接下载图片。下载完地图数据后,您需要另外导出图片。

Google卫星图

20级

Google卫星混合图

20级

Google地形图

15级

Google地球企业影像

19级

百度地图

19级

Bing卫星图

18级

OpenCycle等高线地形图

18级

设置完成后,点击【开始下载】—>【我已获得授权,继续下载】,执行下载。

14

2. 高程叠加

从奥维中导出等高线,您需要先下载高程或者在地图上加载等高线。

点击[地图切换]—>【高程叠加】,将地图放大到12级以上,地图上即可显示等高线。

6

3. 导出等高线及底图

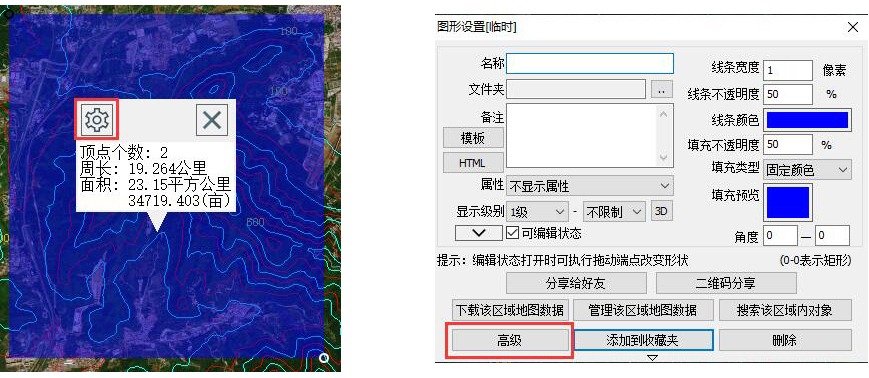

在地图上,点击该区域,点击wps7按钮,点击【高级】。

18

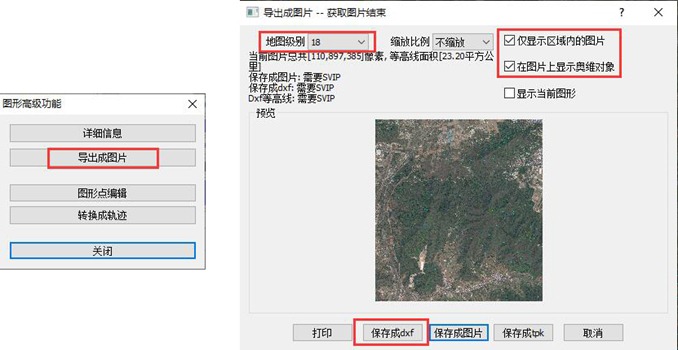

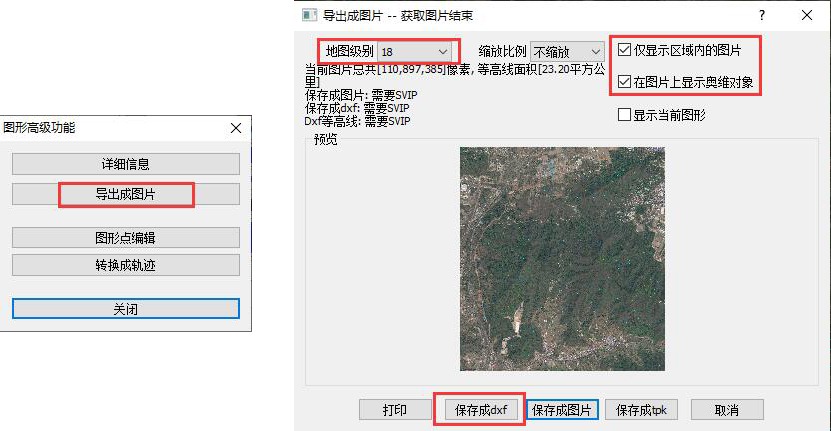

点击【导出成图片】,您需要设置地图级别、仅显示区域内图片和在地图上显示奥维对象。

  • 地图级别:根据您框选区域的面积、打印图纸大小设置,通常12至16级较为合适,17级、18级图片较大。

  • 仅显示区域内图片:建议勾选,不勾选时会导出绘制区域范围外的地图。

  • 在图片上显示奥维对象:若您需要将区域内的标签、轨迹或图形导出,请勾选此项。

21

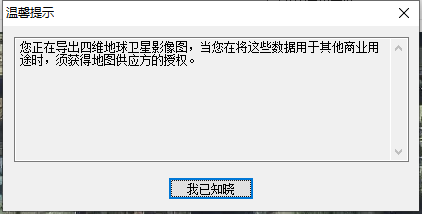

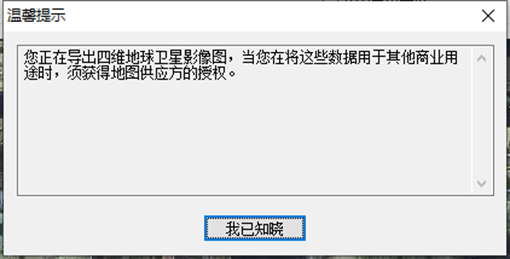

设置完成后,点击【保存成dxf】à【我已获得授权】。

31

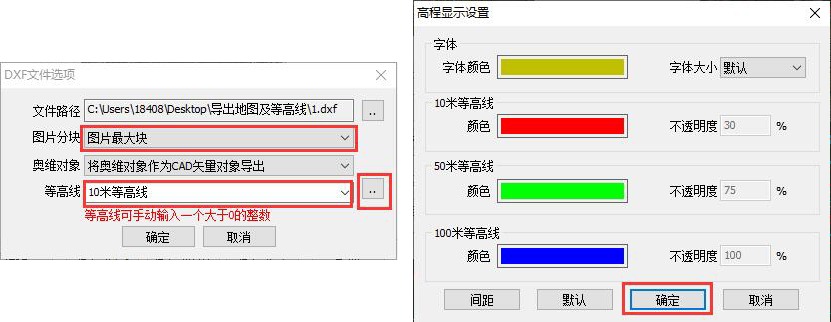

在弹出的[DXF文件选项]设置界面,需要设置文件存放路径、图片分块方式、奥维对象以及等高线导出设置。

图片分块:建议保持默认为[图片最大化],此时导出是一整张图片;当设置为[图片固定大小],导出时会被分成多个固定大小的图片。

奥维对象:建议保持默认。

25

等高线:您可以选择系统提供的10米等高线、50米等高线或100米等高线,也可以手动输入一个大于0的整数,【..】按钮,可以设置字体颜色及等高线颜色。

34

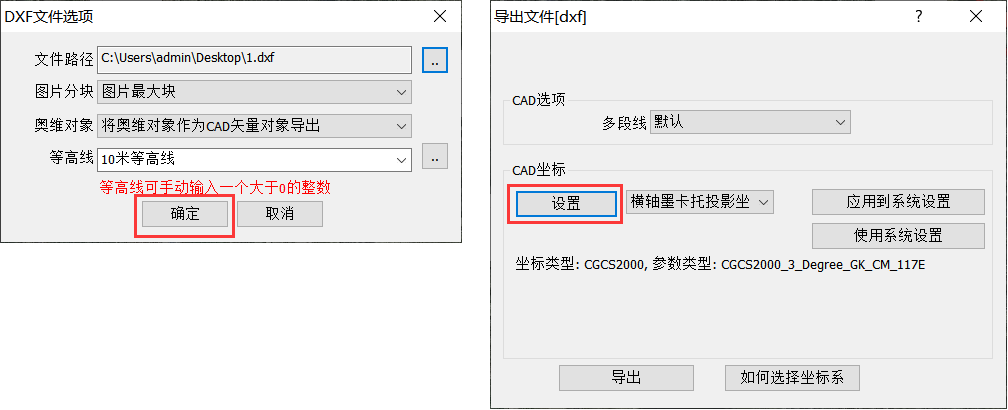

设置完毕后,点击【确定】,设置CAD坐标。

您根据实际需要选择坐标系,可设置为横轴墨卡托投影坐标(CGCS2000、西安80、北京84平面坐标)、经纬度坐标、UTM坐标等。

点击【设置】。

36

坐标系选择原则:您导出等高线,要和其他CAD图纸保持一致的坐标系,否则无法和其他CAD图纸配合使用。

坐标类型:您可以根据实际需要选择【经纬度<——>北京54】【经纬度<——>西安80】【经纬度<——> CGCS2000】【经纬度<——> UTM】或者【经纬度<——>自定义】,本文以CGCS2000为例。

转换参数:根据您CAD图纸的测量参数选择,奥维提供七参数、三参数、四参数、全参数、固定参数等选项。本文以七参数和固定参数为例。

设置完成后,点击【确定】。

41

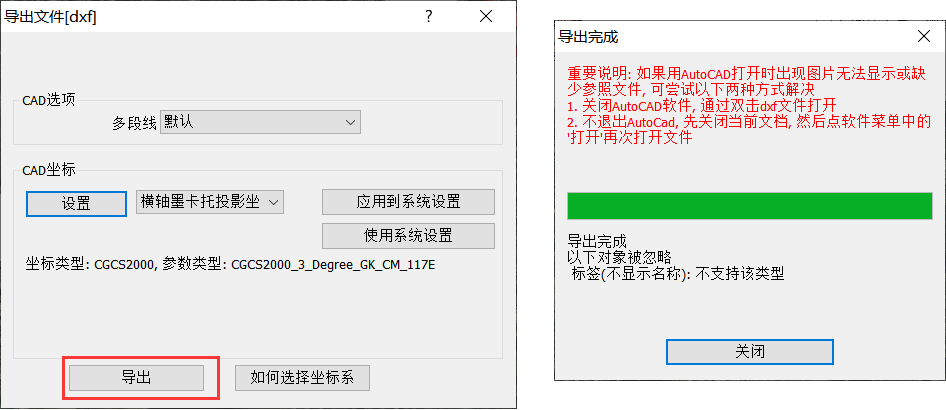

点击【导出】,等待完成。完成后,点击【关闭】,即可。

38

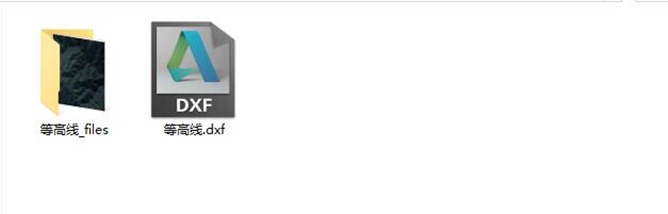

在您设置的路径下,会生成一个文件夹和一个dxf文件。dxf文件为等高线数据,文件夹存放dxf文件关联的影像底图。

39

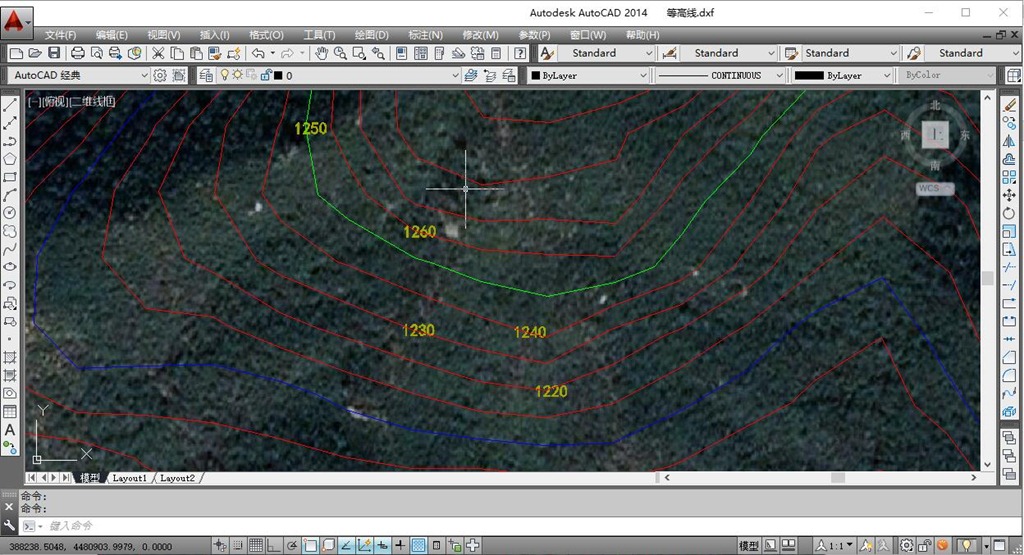

在CAD中打开导出的dxf文件,可以看到等高线和影像底图。

40
