如何将地图数据及奥维对象导出到CAD

在奥维互动地图Windows PC端，您可以将地图数据及奥维对象导出CAD中，实现在CAD中查看影像底图，编辑奥维标签、轨迹、CAD对象。

将地图及奥维对象导出到CAD中，您需要先下载所需区域内的地图数据。

关于下载地图数据，请参考帮助文档《如何下载地图数据》，建议您绘制自定义区域下载地图。

要将奥维对象随地图一起导出到CAD，若区域内有标签对象，您应当设置将标签的名称显示在地图上。

若标签名称已经显示在了地图上，请忽略此步骤。

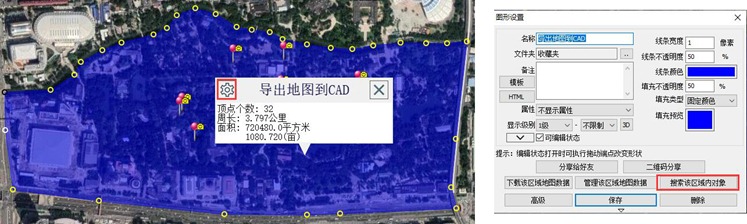

在地图上，点击该图形，点击按钮→【搜索该区域内对象】。

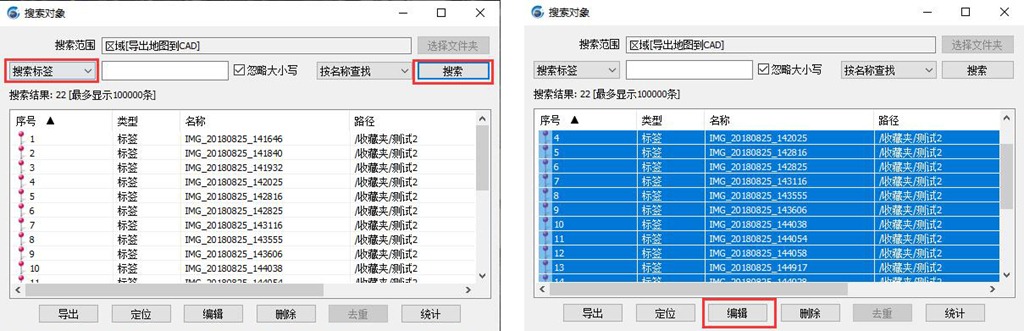

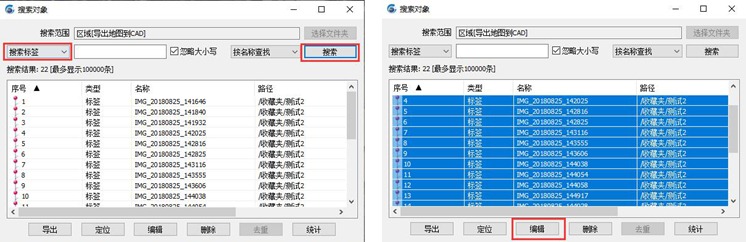

选择【搜索标签】，点击【搜索】。

搜索出所有标签对象后，按住shift选择所有标签，点击【编辑】。

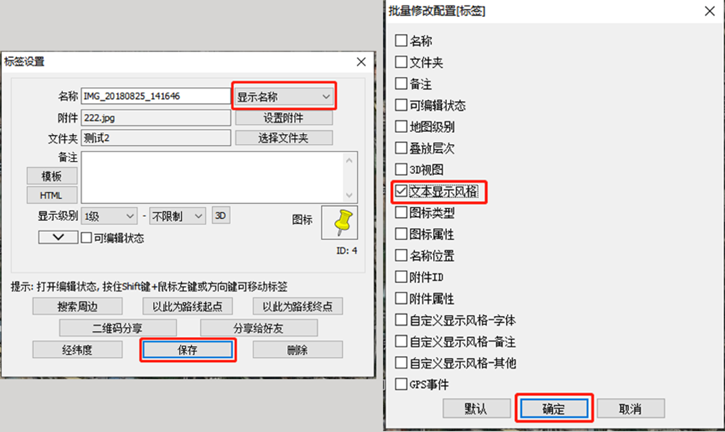

进入[标签设置]，选择【显示名称】，点击【保存】。

勾选【文本显示风格】，点击【确定】，即可。

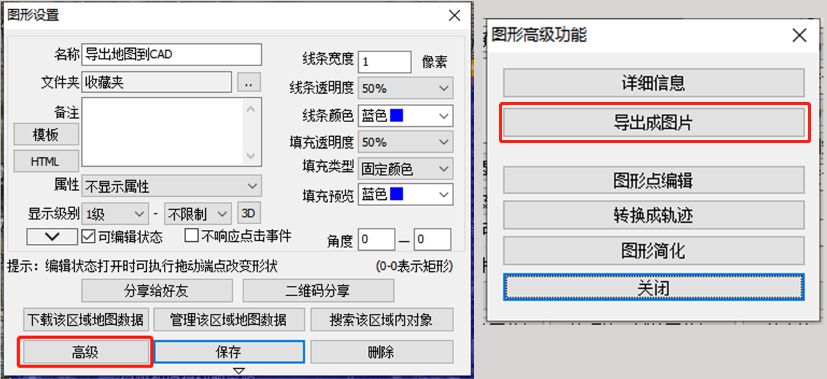

再进入到[图形设置]对话框，点击【高级】→【导出成图片】。

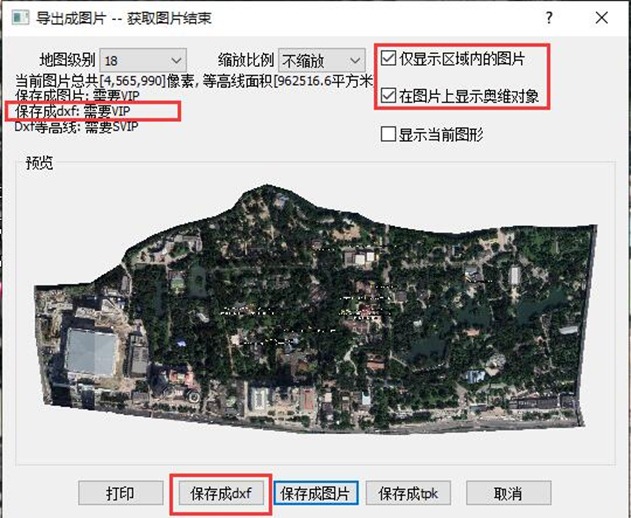

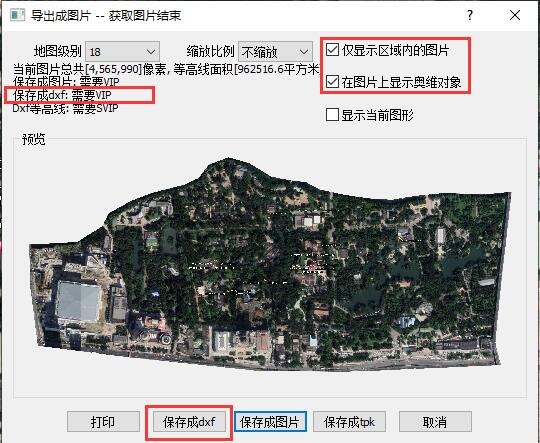

在地图预览界面可以查看导出区域，设置您需要导出的地图级别，勾选【仅显示区域内的图片】【在地图上显示奥维对象】。

★说明：

VIP和SVIP导出底图及对象到CAD的限制如下表所示：

设置完成后，点击【保存成dxf】。

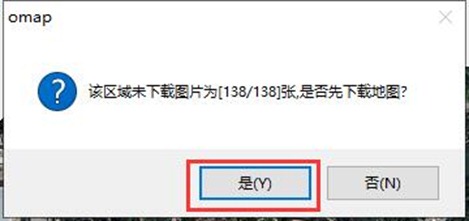

若地图没有下载完整，系统会提示您有图片未下载，您点击【是】，前往下载。

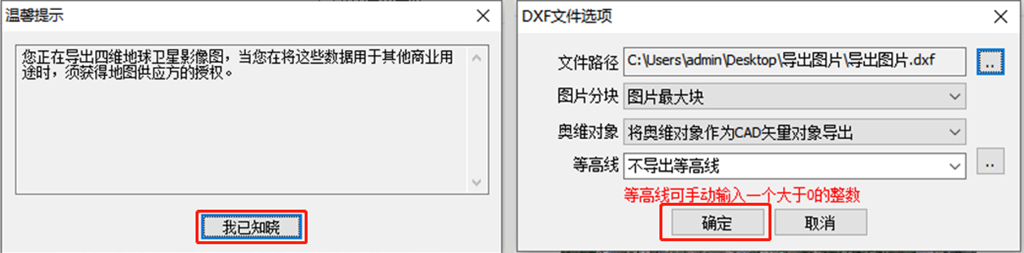

下载完成后，返回到[导出成图片]对话框，点击【保存成dxf】。系统会弹出[警告]窗口，点击【我已知晓】。

在弹出的[DXF文件选项]对话框，您需要设置文件路径、图片分块方式、奥维对象导出模式。

图片分块：建议保持默认为[图片最大化]，此时导出是一整张图片；当设置为[图片固定大小]，导出时会被分成多个固定大小的图片。

奥维对象：当选择【奥维对象作为底图导出】，在CAD中打开时，奥维对象不可进行修改操作；选择【将奥维对象作为CAD矢量对象导出】时，在CAD中可对其进行编辑。

因此，建议选择【将奥维对象作为CAD矢量对象导出】。

设置完毕后，点击【确定】，进入dxf坐标系设置界面。

坐标系选择原则：您要需要什么坐标系的文件，就选择什么坐标系。选择【横轴墨卡托投影坐标】，是设置北京54、西安80、CGCS2000。

坐标类型：您可以根据实际需要选择【经纬度<——>北京54】【经纬度<——>西安80】【经纬度<——> CGCS2000】【经纬度<——> UTM】或者【经纬度<——>自定义】，本文以CGCS2000为例。

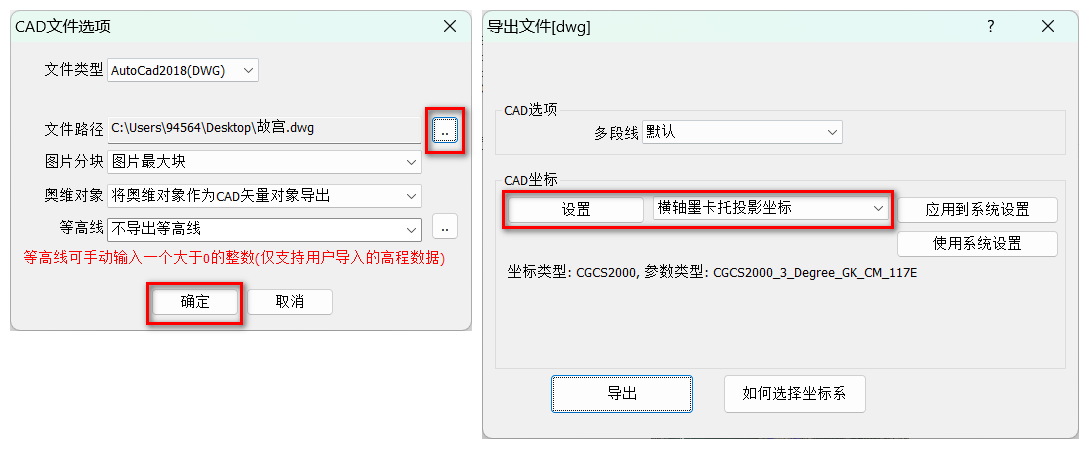

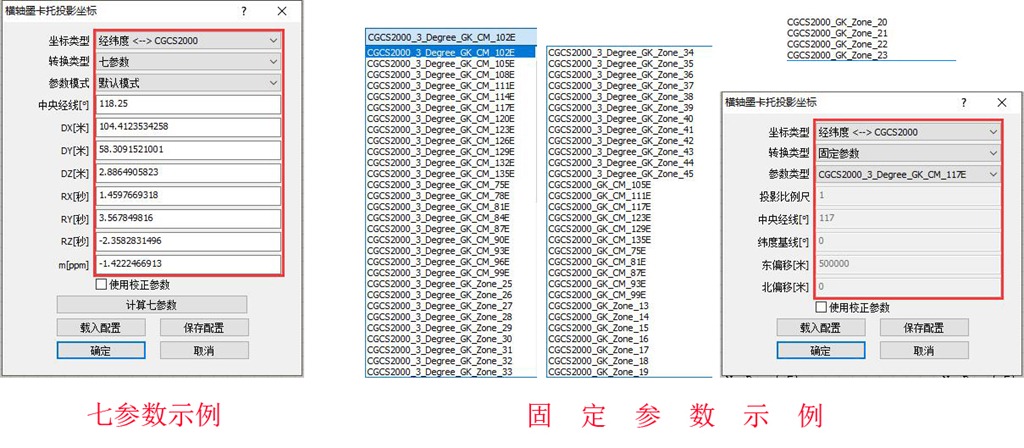

转换参数：根据您需要的CAD图纸测量参数选择，奥维提供七参数、三参数、四参数、全参数、固定参数等选项。本文以七参数和固定参数为例。

设置完成后，点击【确定】。

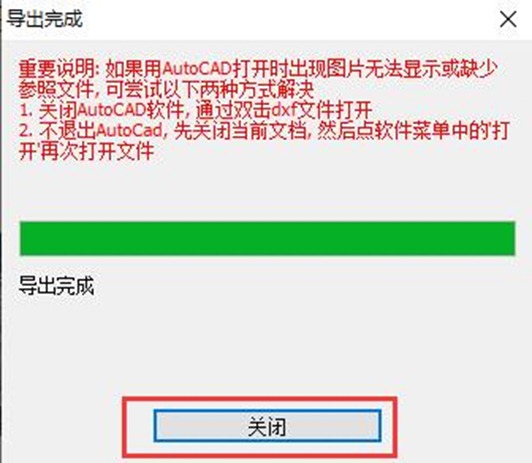

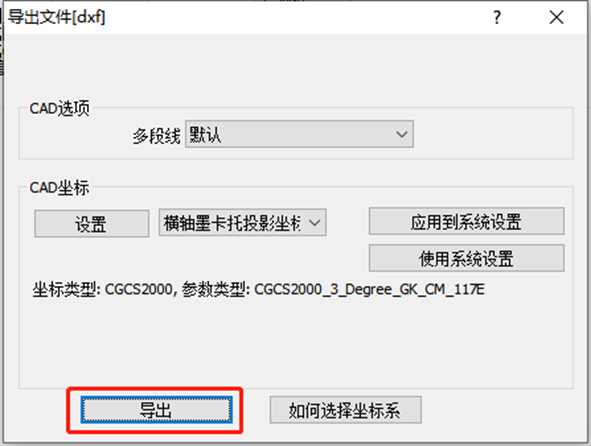

设置完成后，点击【导出】，等待完成。完成后，点击【关闭】，即可。

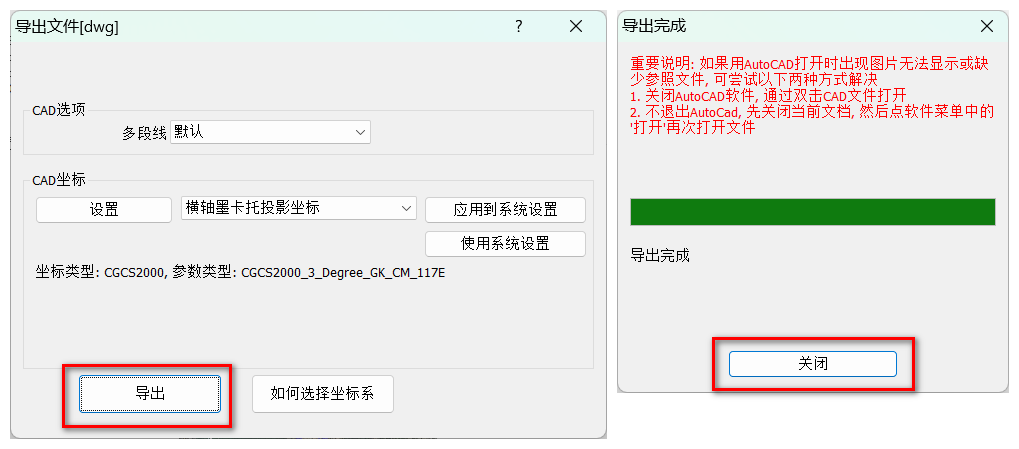

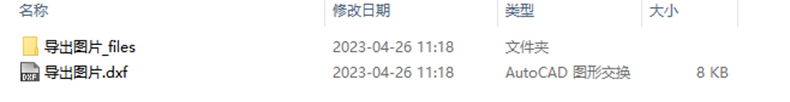

在您设置的路径下，会生成一个文件夹和一个dxf文件。dxf文件为奥维对象矢量数据，文件夹存放dxf文件关联的影像底图。

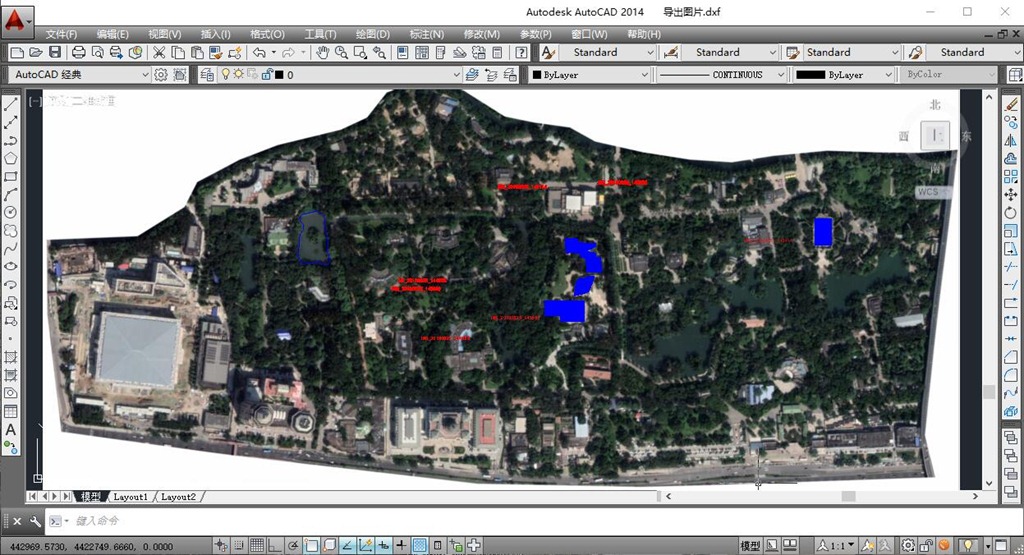

在CAD中打开导出的dxf文件，您可以看到影像底图及奥维对象。
