地图投影与3D地图浏览

在奥维互动地图浏览器中,集合了多种地图,包括中国资源卫星日新图、天地图、天地图影像、百度地图、百度卫星图等。

1. 投影分类

将上述地图按投影类型分类,主要分为以下几大类:

投影类型

地图类型

是否支持3D浏览

WEB墨卡托投影

天地图

天地图影像

经纬度投影

中国资源卫星日新图

其他投影类型

百度地图

2. 3D浏览

奥维互动地图浏览器集成了DirectX和OpenGL等3D程序接口,不管是PC版还是手机版,均支持启用3D模式浏览地图。

2.1. 电脑端

下面以天地图影像为例,对3D模式浏览地图进行说明。

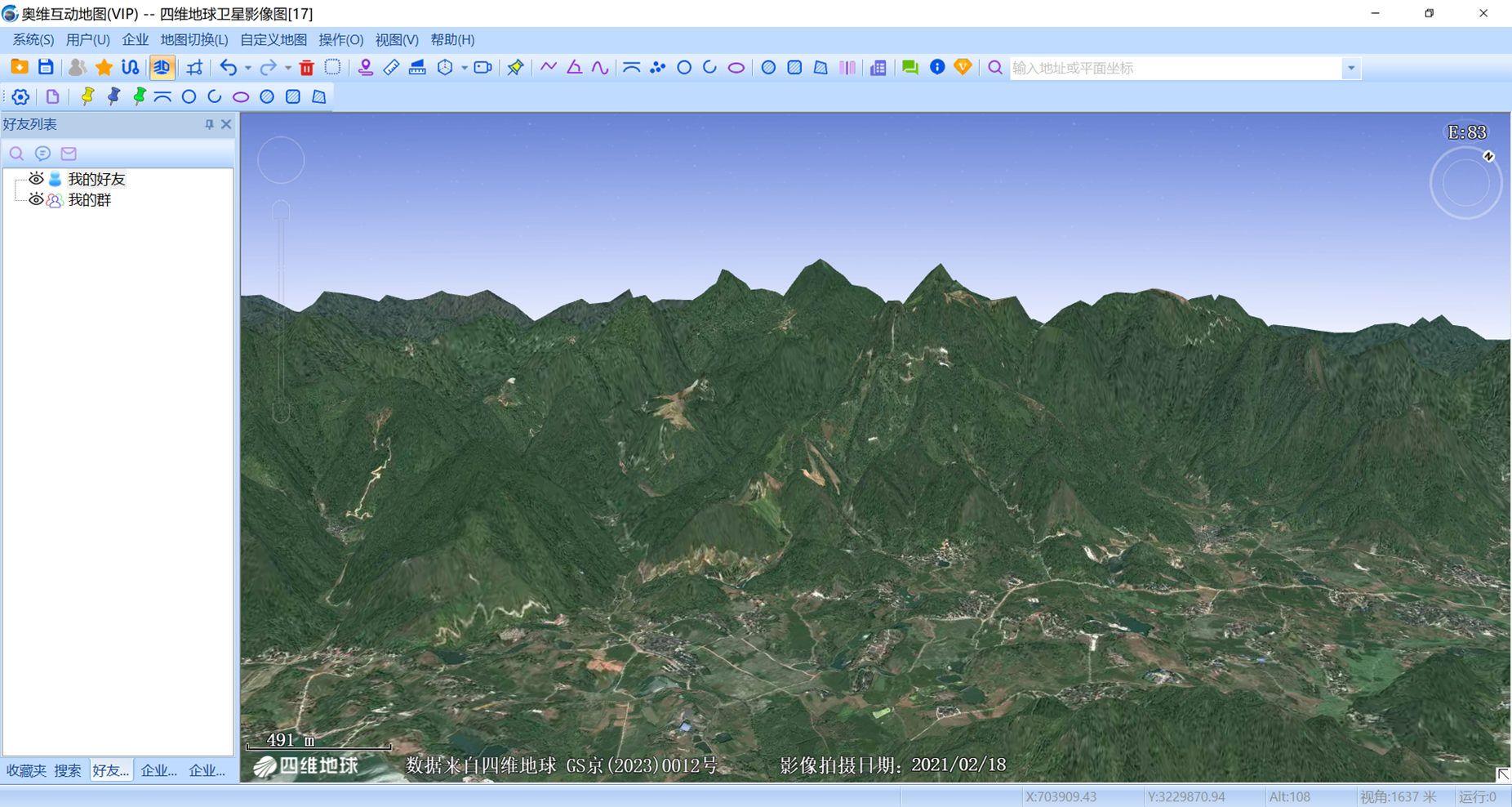

点击[地图切换]—>【天地图影像】;点击工具栏中的【3D】按钮,即可切换成3D显示模式。

1

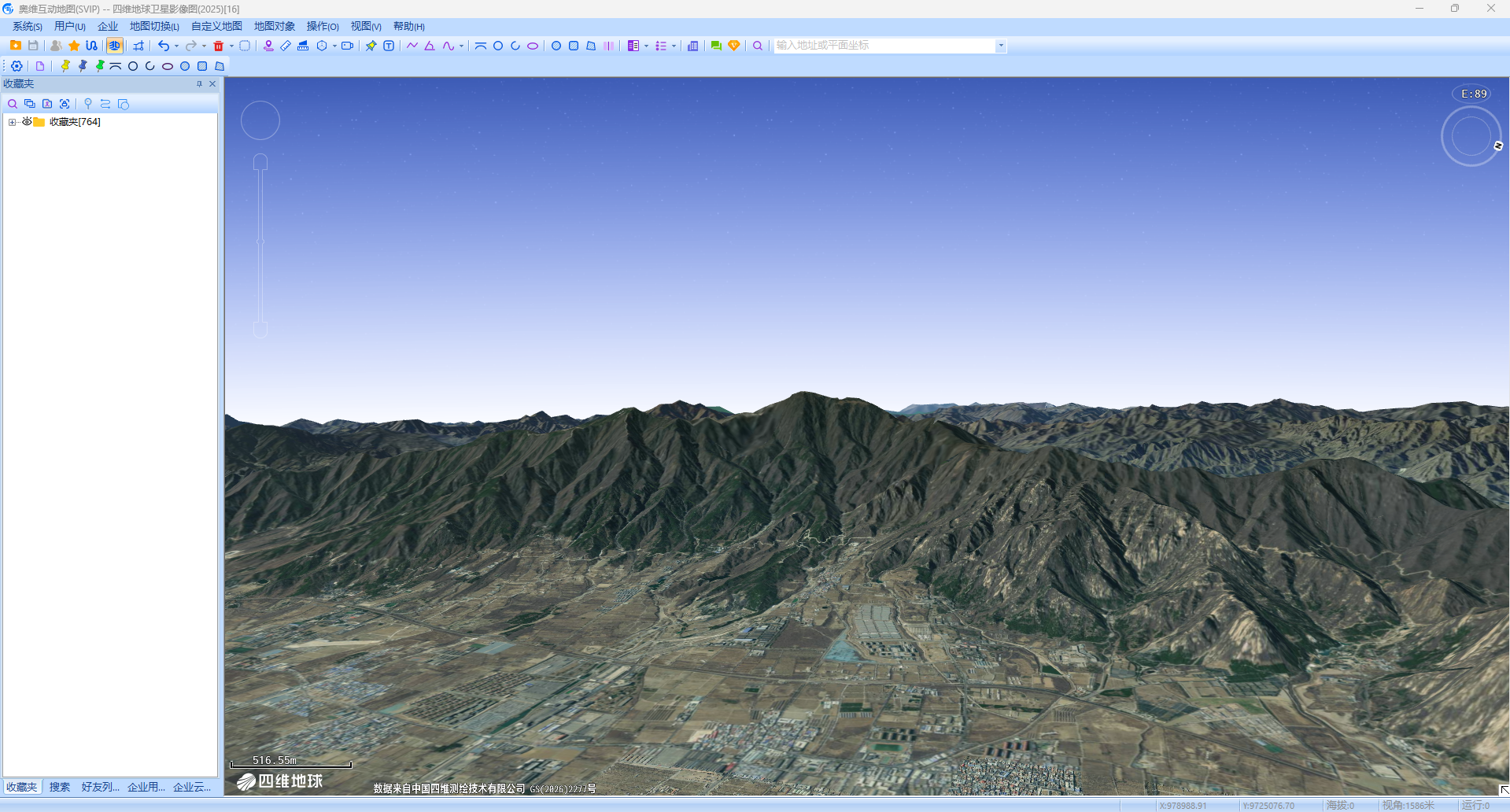

启用3D模式后,用户可调整仰角和旋转角度,以达到更好的显示效果。快捷键如下:

①鼠标中键:可调整仰角和旋转角度。

②shift+上:仰角减小;shift+下键:仰角增大。

③shift+左:逆时针旋转,角度向负方向增大;shift+右:顺时针旋转,角度向正方向增大。

④滚动鼠标滚轮可调整视角高度。

在3D模式下,地图界面的右上角会出现操作按钮,除了使用快捷键操作外,还可以使用这里的【上、下、左、右】方向按钮调整仰角和旋转角度。

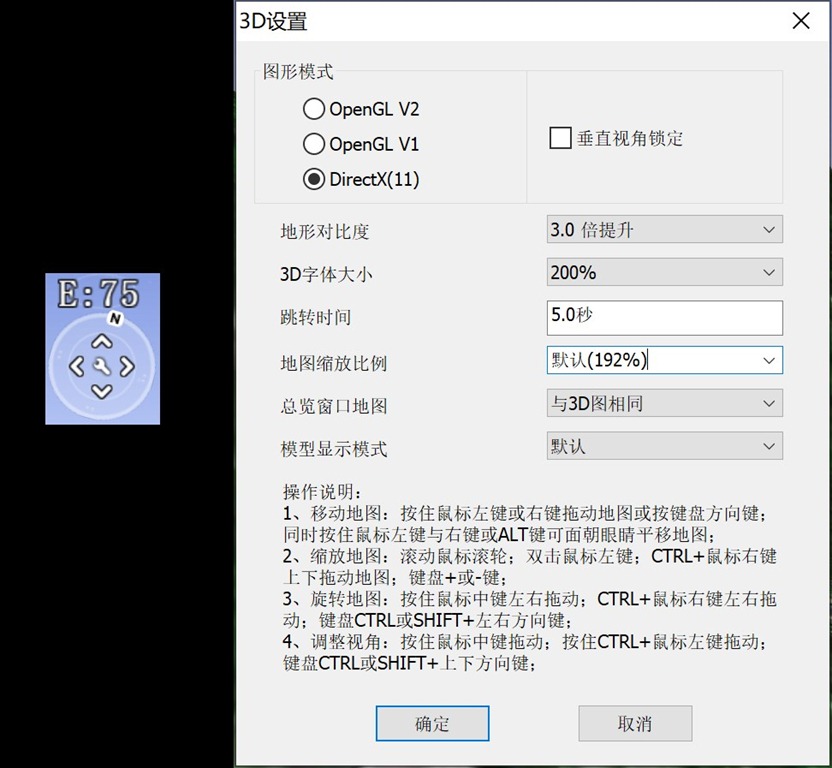

点击中间的wps2按钮,可以进入[3D设置]窗口,对图形模式、3D缩放比例、地形对比度、鹰眼窗口地图等进行设置。

为了3D显示效果更佳,建议您将地形对比度设置为2倍、2.5倍或3倍提升。

4

2.2. 手机端

在奥维手机端浏览3D地图,我们同样以天地图影像为例进行说明。

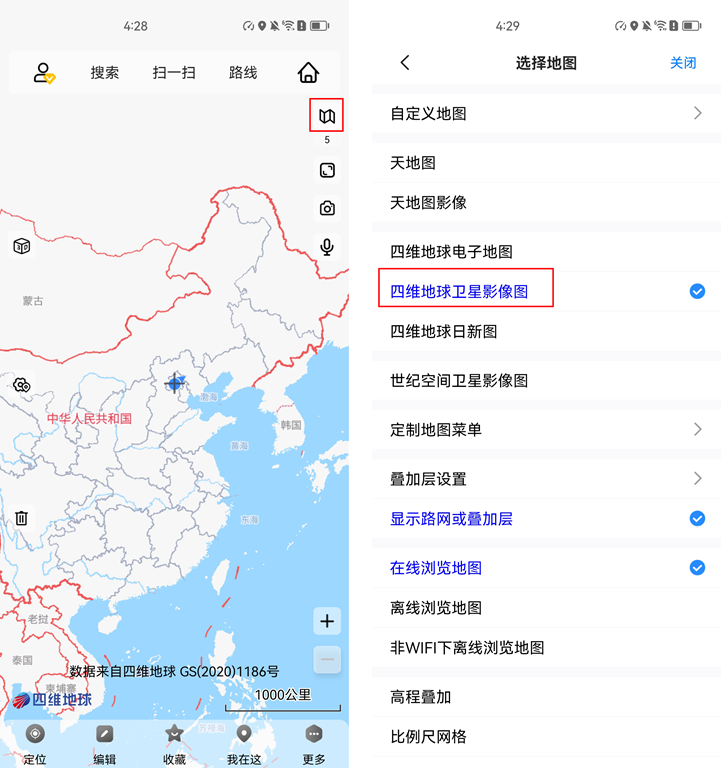

在主界面,点击wps4按钮,将地图切换为天地图影像。

6

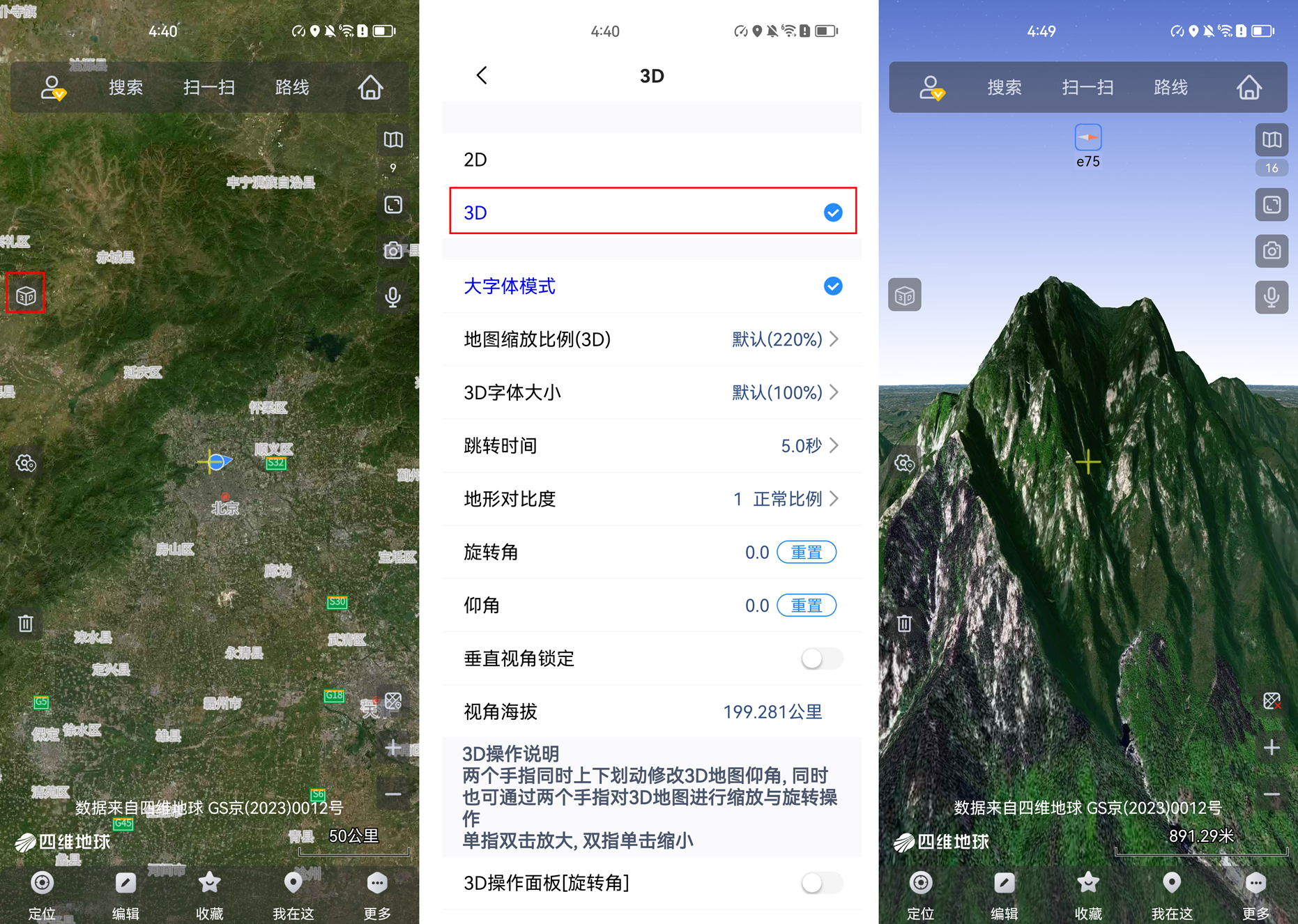

然后点击主界面上的【3D】按钮,进入[3D设置]页面,勾选【3D】,即可启用3D模式。

在地图上,两个手指同时上下滑动可调整仰角,两个手指转动可调整旋转角度,单指双击放大地图,双指单击缩小地图。

8

为了方便操作,用户可以将启用操作面板。

在主界面,点击【3D】按钮。

为了3D显示效果更佳,建议您将地形对比度设置为2倍、2.5倍或3倍提升。

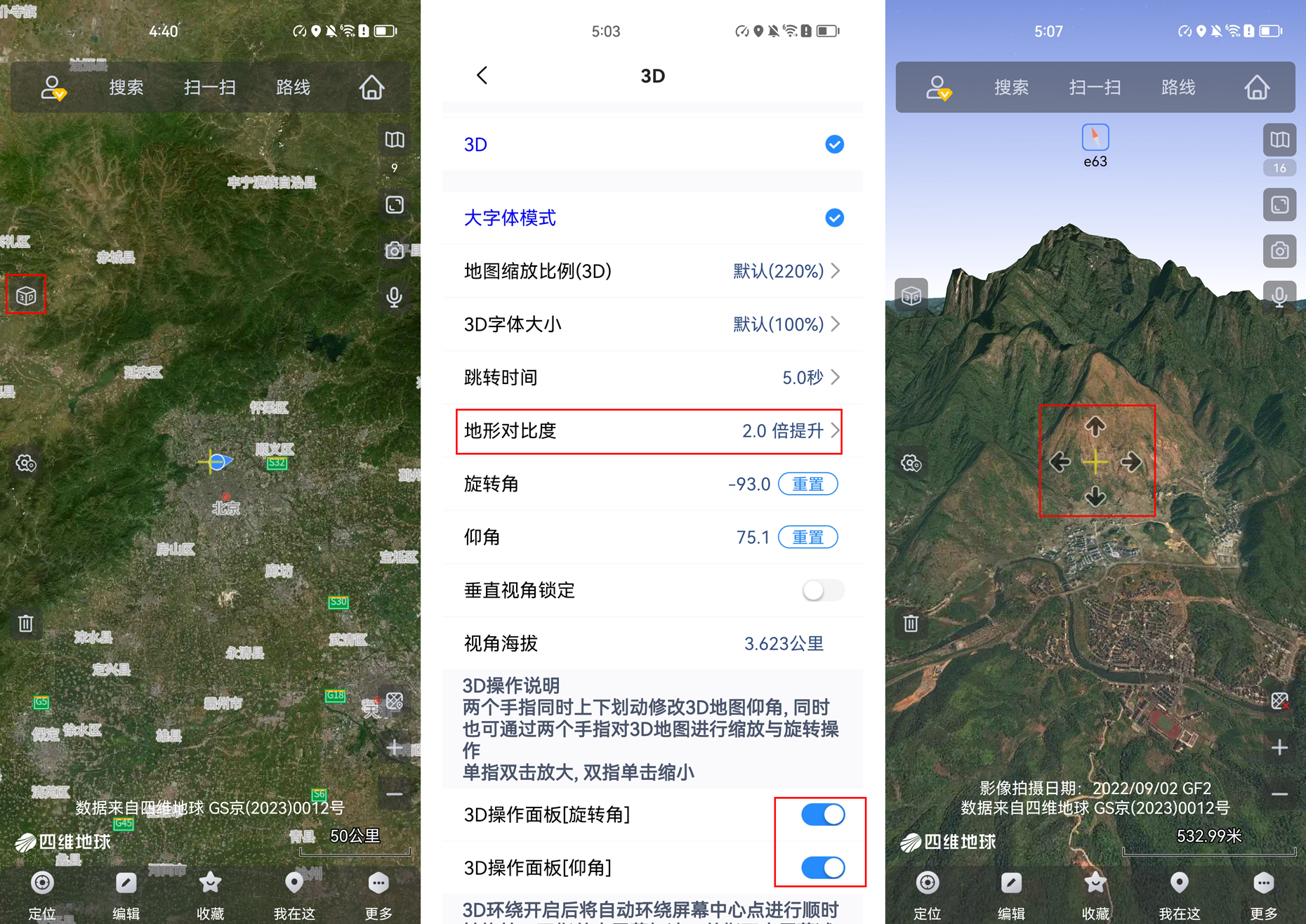

开启【3D操作面板[旋转角]】和【3D操作面板[仰角]】,点击【返回】,在地图上即会显示【上、下、左、右】四个方向按钮。

点击【上、下】方向按钮,可调整仰角;点击【左、右】方向按钮,可调整旋转角度。

12
