如何导出含坐标的高清tiff影像图

在奥维互动地图Windows PC端,您可以导出无偏移、含经纬度(或北京54、西安84、CGCS2000)坐标的tiff影像图,实现在ArcGIS等平台上加载使用。

☆说明:

  • 导出tiff,需要VIP或SVIP;
  • 面积越大,像素越大;地图级别高,像素越大;
  • 最高可下载42亿像素的tiff图片,大约900平均公里(矩形范围,最大边长不能超过65536个像素,约30公里)。

1. 下载地图数据

要将地图导出成tiff格式的图片,您应先下载地图。

下载地图请参考使用帮助文档《如何下载地图数据(电脑端)》,建议您绘制自定义区域下载地图。

2. 导出成图片

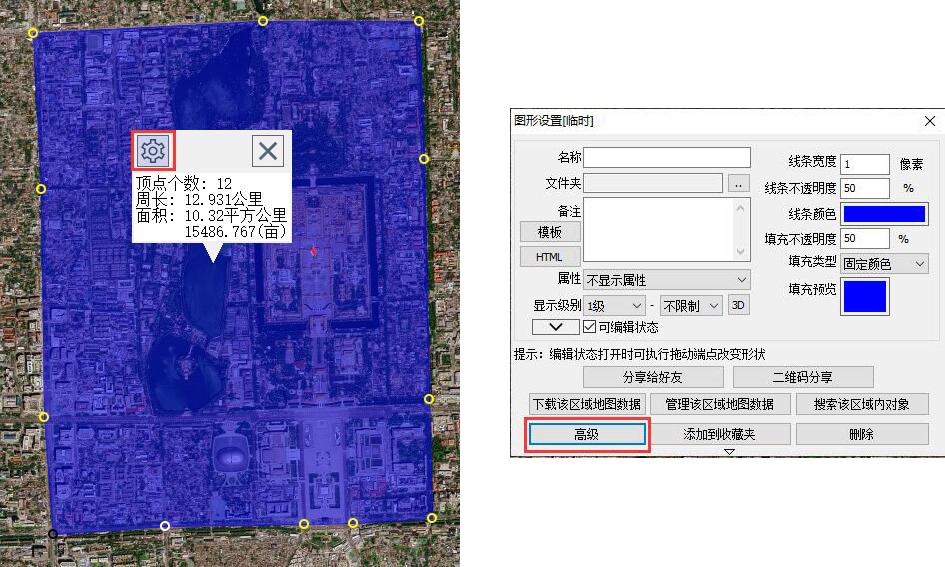

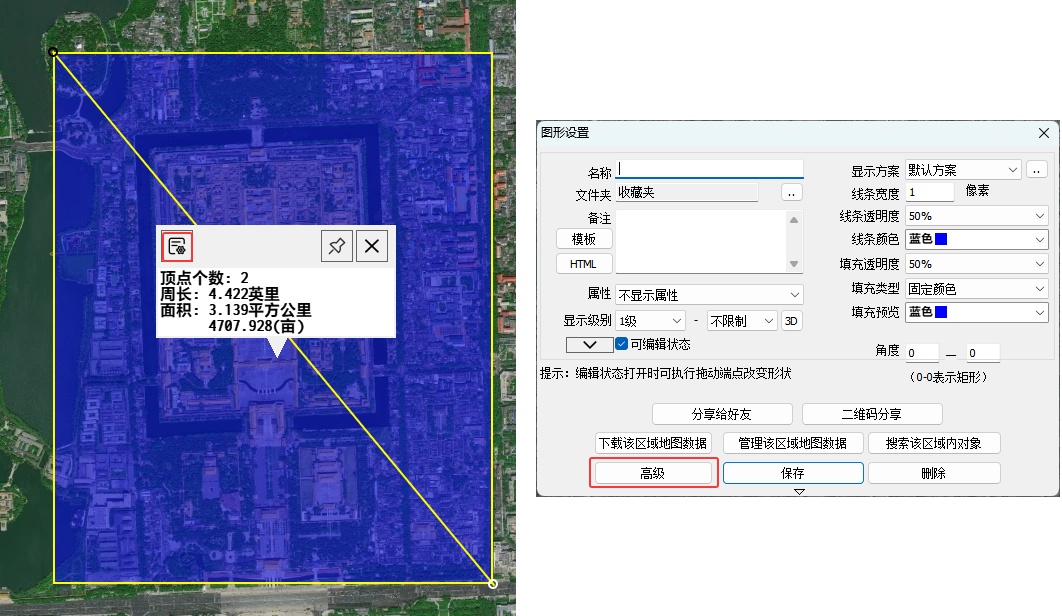

下载地图后,在地图上点击区域,点击wps9按钮—>【高级】。

4

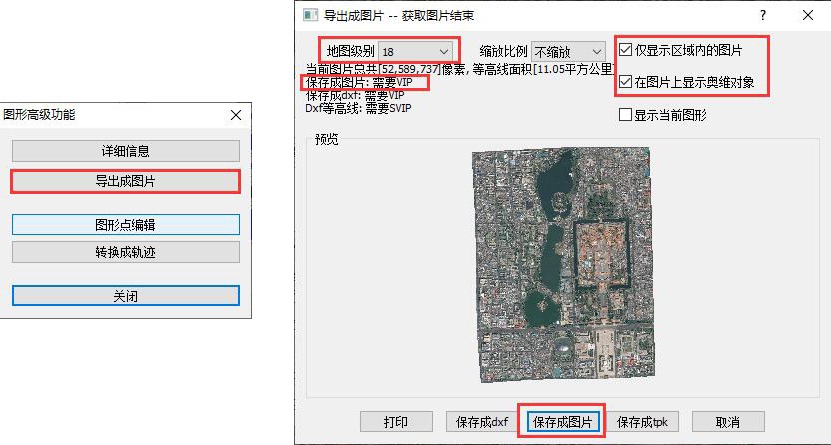

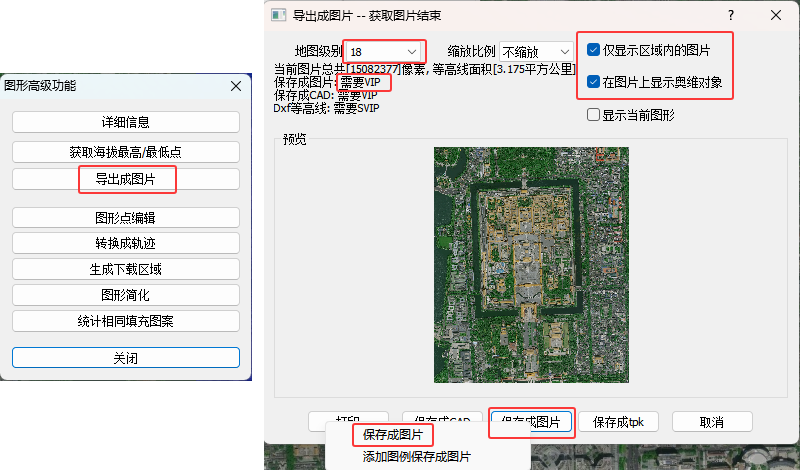

点击【导出成图片】,勾选【仅显示区域内的图片】,设置地图级别。

★说明:

  • 导出图片,需要VIP或SVIP;您在[导出成图片]窗口,可以看到【保存成图片】的所需VIP的提示。
  • 导出区域面积越大,像素越大;地图级别高,像素越大;
  • 矩形区域任意一条边的长度不能超过65536个像素(约30公里),否则无法导出。(多边形区域以外围矩形为准)。
  • 若提示无法预览,建议您降低地图级别,或者缩小导出区域。

具体如下表所示:

VIP级别

支持图片格式

可导出的最大像素数

奥维对象数量限制(个)

VIP

JPG,TIF,PNG,BMP

100,000,000

2万

SVIP

PNG,BMP

700,000,000

100万

JPG,TIF

4,200,000,000

100万

若您区域内有奥维对象,也可将对象一起导出,那么需要勾选【在地图上显示奥维对象】。

7

设置完成后,点击【保存成图片】。

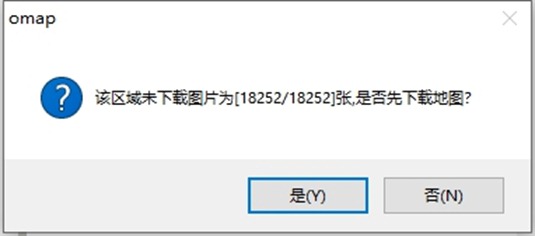

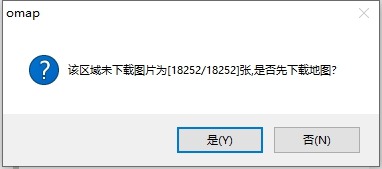

若导出区域的地图数据未下载完全,会弹出下图所示的提示,您点击【是】—>【开始下载】,等待完成即可。

wps12

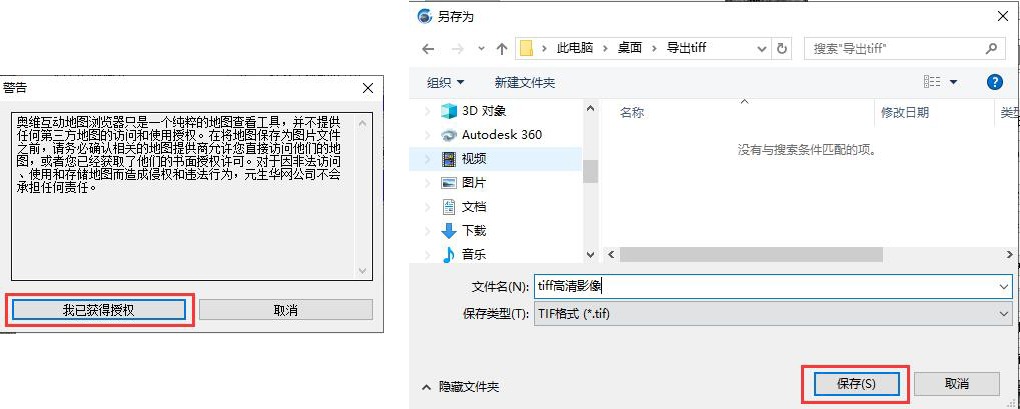

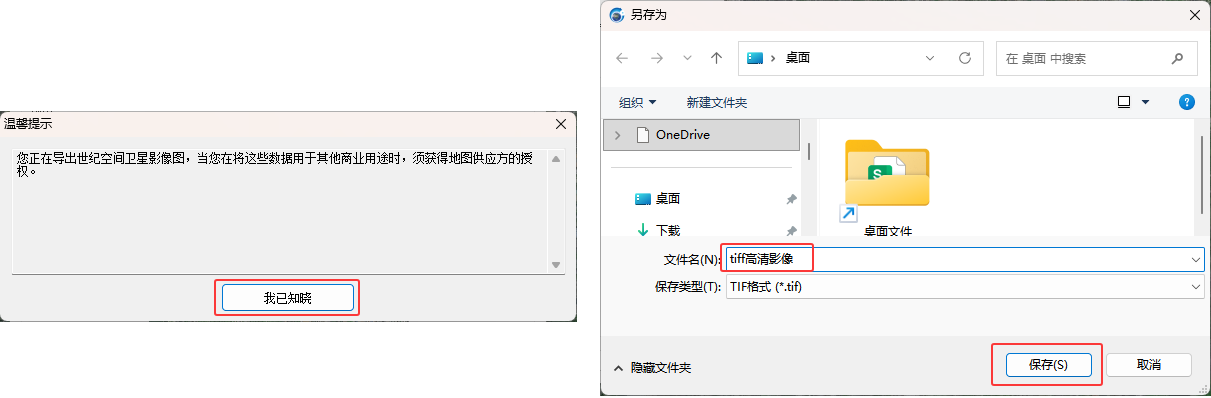

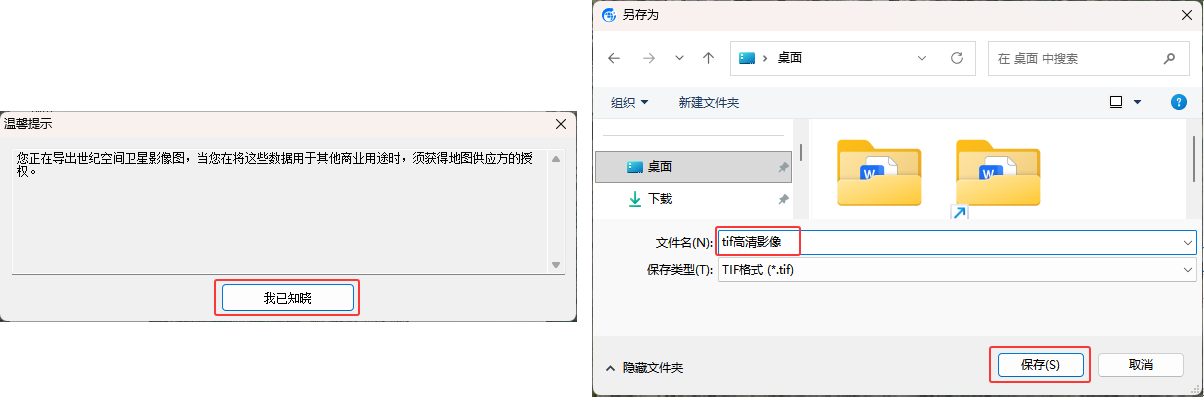

弹出[警告]对话框,您点击【我已获得授权】,选择保存路径,输入文件名,选择保存类型为【TIF格式】,点击【保存】。

21

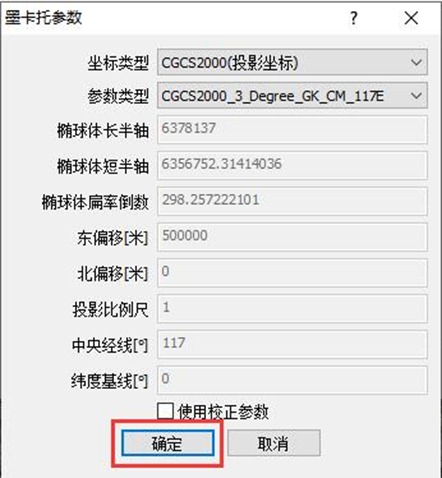

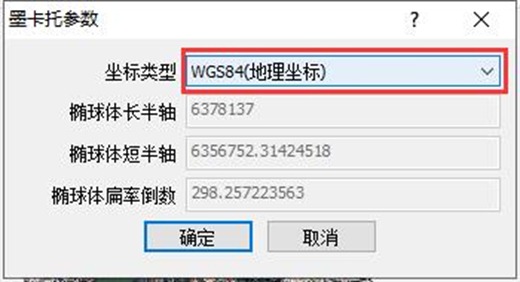

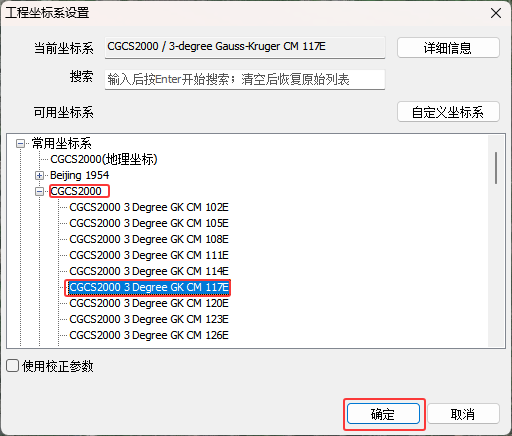

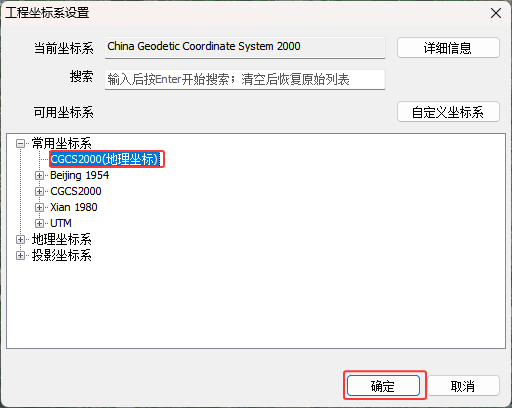

进入[墨卡托参数]对话框,您需要为tiff影像设置坐标系。

  • CGCS2000(地理坐标)

若您需要导出CGCS2000(地理坐标)的tif影像图,请选择【CGCS2000(地理坐标)】。

设置后,点击【确定】。

image-20230816145355858

  • CGCS2000、西安80、北京54等平面坐标

若您需要导出CGCS2000、西安80、北京54等平面坐标的tif影像,请参考如下说明。

参数类型:根据中央经线或带号选择。

如果您所在地中央经线为东经117°,3°分带,那么选择CGCS2000_3_Degree_GK_CM_117E;

您所在地经度范围对应的中央经线请参考下表:

6度分带 3度分带
带号 经度范围 中央经线 带号 经度范围 中央经线
12 66°E-72°E 69°E 23 67.5°E-70.5°E 69°E
24 70.5°E-73.5°E 72°E
13 72°E-78°E 75°E 25 73.5°E-76.5°E 75°E
26 76.5°E-79.5°E 78°E
14 78°E-84°E 81°E 27 79.5°E-82.5°E 81°E
28 82.5°E-85.5°E 84°E
15 84°E-90°E 87°E 29 85.5°E-88.5°E 87°E
30 88.5°E-91.5°E 90°E
16 90°E-96°E 93°E 31 91.5°E-94.5°E 93°E
32 94.5°E-97.5°E 96°E
17 96°E-102°E 99°E 33 97.5°E-100.5°E 99°E
34 100.5°E-103.5°E 102°E
18 102°E-108°E 105°E 35 103.5°E-106.5°E 105°E
36 106.5°E-109.5°E 108°E
19 108°E-114°E 111°E 37 109.5°E-112.5°E 111°E
38 112.5°E-115.5°E 114°E
20 114°E-120°E 117°E 39 115.5°E-118.5°E 117°E
40 118.5°E-121.5°E 120°E
21 120°E-126°E 123°E 41 121.5°E-124.5°E 123°E
42 124.5.5°E-127.5°E 126°E
22 126°E-132°E 129°E 43 127.5°E-130.5°E 129°E
44 130.5.5°E-133.5°E 132°E
23 132°E-138°E 135°E 45 133.5°E-136.5°E 135°E

设置完成后,点击【确定】。

image-20230816145706104

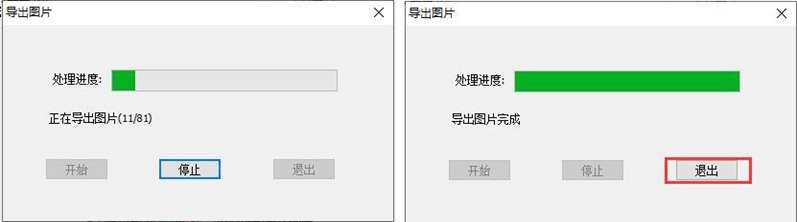

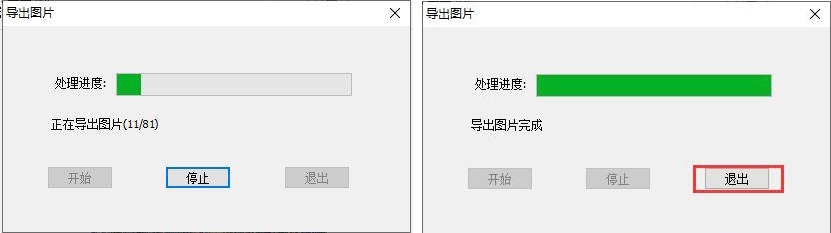

系统执行导出,请你耐心等待。

完成后,点击【退出】。

24

3. 在ArcGIS中加载

从奥维互动地图中导出的tif影像,可以在ArcGIS中加载。

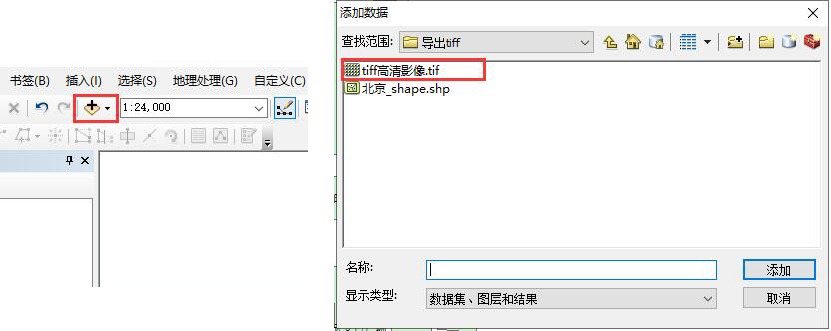

在ArcMap中,点击按钮,进入tiff影像的目录,选择影像图,点击【添加】。

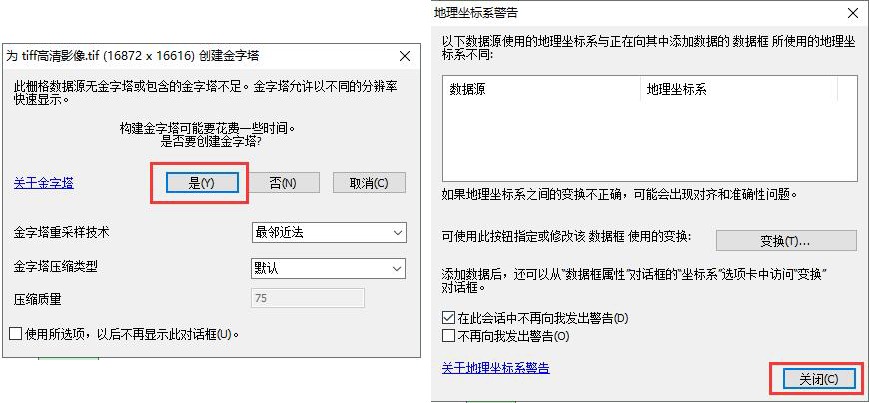

30

点击【是】,创建金字塔。

若弹出地理坐标系的警告,请忽略,点击【关闭】,即可。

31

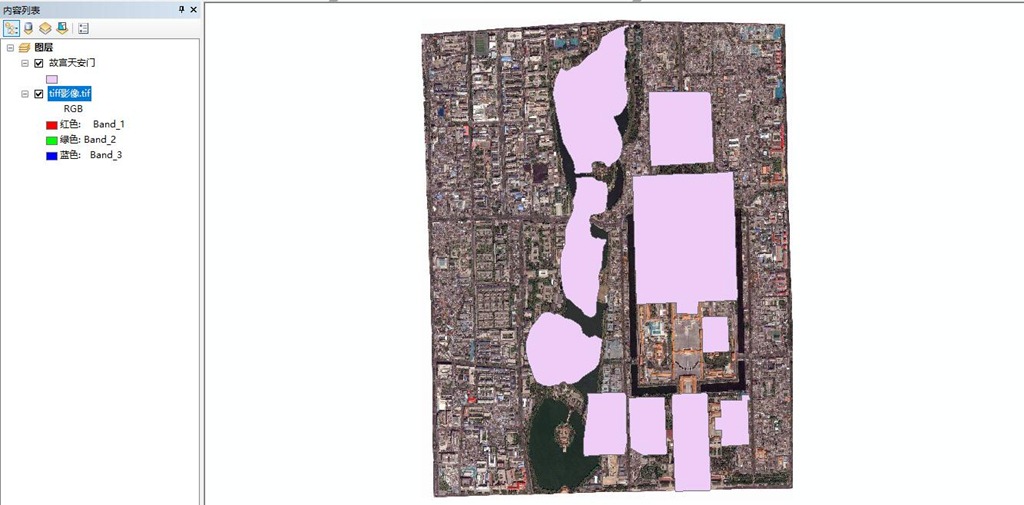

效果如下图所示,同一坐标系下,矢量对象与影像图完全吻合。

8
