为了方便与CAD、ArcMap、Mapinfo等软件的对接(主要表现为dxf文件、SHP文件的导入导出),新版的奥维客户端软件在"北京54、西安80、CGCS2000"的平面投影坐标系设置中添加了"固定参数"选项,用户可以在后面的2种情况下选用"固定参数"类型下的3度分带法或6度分带法的坐标系统,无需通过在七参数(或三参数或全参数)选项中填写参数、中央经线、东偏移值(全参数下才需要填写),实现了规范化与标准化操作,避免参数填写出现错误。

以下2种情况选择适合选用固定参数:

(1)CAD、ArcMap、Mapinfo文件本身就是使用已知预定义分带法的北京54、西安80、CGCS2000坐标系统。

(2)CAD、ArcMap、Mapinfo文件使用北京54、西安80、CGCS2000坐标系统,三参数七参数中的DX、DY、DZ均为0中央经线为3的倍数且范围在E75至E135之间,东偏移值为500000m或XX500000m(XX为13-23或者25-45中的值)。

第2种情况下东偏移值为500000m的要选择横坐标值不加带号的分带坐标系统;东偏移值为XX500000m的要选择横坐标值加带号的分带坐标系统,所选的带号必须与XX的值对应。

特别说明:已知三参数、七参数值的,且DX、DY、DZ不为0不建议使用"固定参数",否则将会产生偏移;三参数、七参数值未知的,可用固定参数试着导入到奥维(前提是知道位置所在的大致经纬度),如整体偏差不大,可通过使用校正参数来修正偏移,具体操作参考:http://www.ovital.com/119301-2/


固定参数也可以理解为三参数或七参数中的DX、DY、DZ均为0中央经线为3的倍数且范围在E75至E135之间,东偏移值为500000m或XX500000m(XX为13-23或者25-45中的值)各种特例的组合。

预定义的中国北京54和西安80坐标系统命名规则说明

在Beijing 1954目录中,有四种不同的命名规则:

Beijing 1954 3 Degree GK CM 117E

Beijing 1954 3 Degree GK Zone 39

Beijing 1954 GK Zone 20

Beijing 1954 GK Zone 20N

对它们的说明分别如下:

3度分带法的北京54坐标系,中央经线在东经117度的分带坐标,横坐标前不加带号

3度分带法的北京54坐标系,分带号为39(中央经线3*39=117),横坐标前加带号39

6度分带法的北京54坐标系,分带号为20(中央经线6*20-3=117),横坐标前加带号

6度分带法的北京54坐标系,分带号为20(中央经线6*20-3=117),横坐标前不加带号

在Xian 1980目录中,也有四种不同的命名规则:

Xian 1980 3 Degree GK CM 117E

Xian 1980 3 Degree GK Zone 39

Xian 1980 GK CM 117E

Xian 1980 GK Zone 20

它们的含义分别如下:

3度分带法的西安80坐标系,中央经线为东经117,横坐标前不带带号

3度分带法的西安80坐标系,分带号为39(中央经线3*39=117),横坐标前加带号

6度分带法的西安80坐标系,中央经线为东经117,横坐标前不带带号

6度分带法的西安80坐标系,分带号为20(中央经线6*20-3=117),横坐标前加带号

注释:3 Degree 是3度投影带,GK 是Gauss Kruger高斯克吕格,CM 是Central Meridian 中央子午线,Zone是分带号,N是表示不显示带号,6度分带法使用带号的中央经线为(6*带号-3)。

支持的坐标系

地理坐标系:WGS84地理坐标系(通用的经纬度坐标系)

投影坐标系:北京54坐标(可选3度分带法或6度分带法的平面坐标系)

西安80坐标(可选3度分带法或6度分带法的平面坐标系)

CGCS2000坐标(可选3度分带法或6度分带法的平面坐标系)

UTM坐标(可选分区的平面坐标系)

自定义投影坐标(可自设参数,如下图)



SHP导入操作

(1)导入前准备工作:检查SHP文件的相关的同名文件是否存在于同一目录下,相关的同名文件如下:


SHP主文件:记录点的XY值。

SHX文件:记录每个单元在shp中的位置。

DBF文件:记录每个单元对应的属性值。

PRJ文件:记录空间参考信息(即SHP所采用的坐标系类型)

同一目录下如果缺少与SHP主文件相关的同名的SHX文件和DBF文件,需要将相关的同名SHX文件和DBF文件补齐,才能进行下一步的操作。

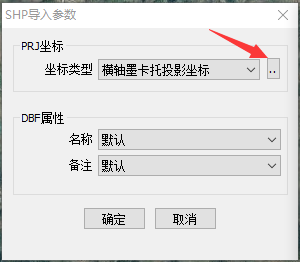

(2)点击菜单"系统---导入对象"选择SHP文件(也可以直接将SHP文件拖入奥维窗口),弹出"SHP导入参数" 设置页面,如下图:


PRJ坐标

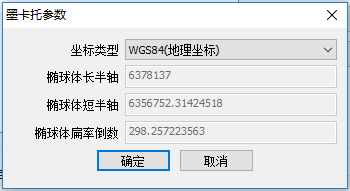

如果SHP文件有配套的PRJ文件,则按PRJ文件的配置自动选择坐标类型,并自动填写坐标参数,点击"坐标类型"右边的""按钮可查看坐标参数(如果SHP文件没有配套的PRJ文件,则需要人工选择坐标类型,并点击"坐标类型"右边的""按钮设置坐标参数),如下图:



DBF属性

名称:如果DBF文件里有点线面的名称,则自动选择为默认,按原来的名称导入,也可以下拉选择无名称或选择自定义名称(可选DBF属性表里的各项属性作为名称的一部分)。

备注:如果该SHP文件由奥维生成并带有备注,则自动将备注选项选择为默认,表示按导出前的备注内容作为备注,也可以下拉选择无备注或选择自定义备注内容(可选DBF属性表里的各项属性作为备注的一部分)。

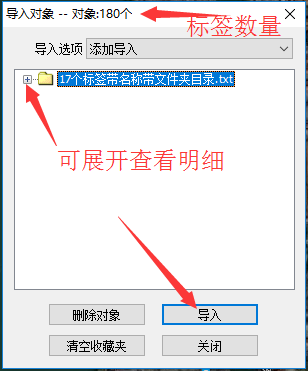

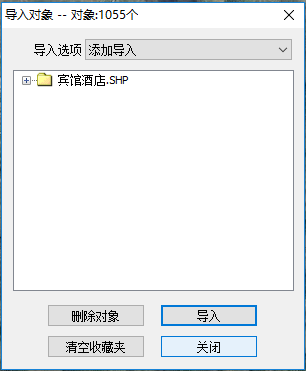

(3)SHP导入参数设置完毕后,点击"确定"按钮,系统开始解析文件,解析完成后弹出"导入对象"对话框并提示导入对象的数量,如下图:


(4)点击"导入"按钮完成导入操作。

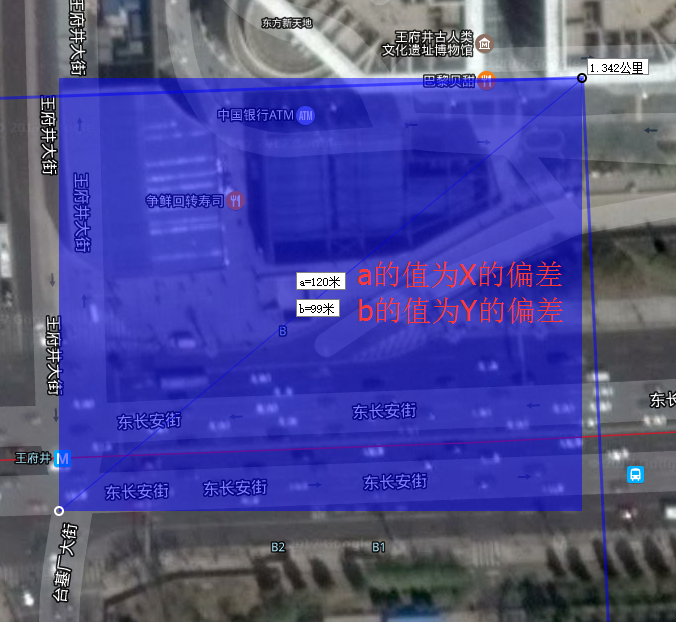

特别提示:导入后如果发现位置有偏差,可用奥维工具栏的矩形绘制工具测量XY偏差,如下图:


然后重新导入,并在前面第2步的"墨卡托参数"设置页面勾选"使用校正参数"选项并填入XY的偏差值,如下图:


向东偏移△X输入正值,向西偏移△X输入负值;向北偏移△Y输入正值,向南偏移△Y输入负值。

SHP导出操作

(1)在收藏夹选择需要导出成SHP的文件或文件夹,然后点击鼠标右键,选择导出(也可以点击菜单"系统---导出对象",再选择导出的对象),弹出"导出对象"窗口,如下图:

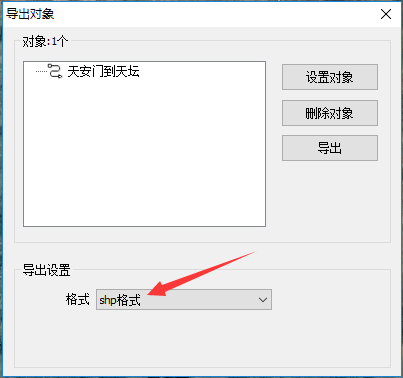

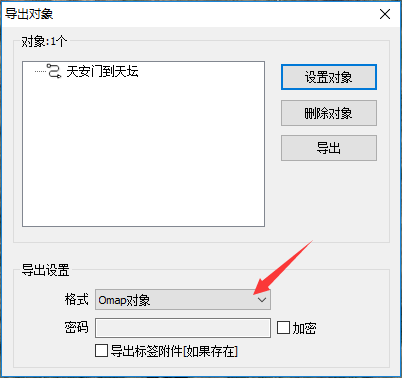

(2)在"导出设置"里选择格式为shp格式,如下图:

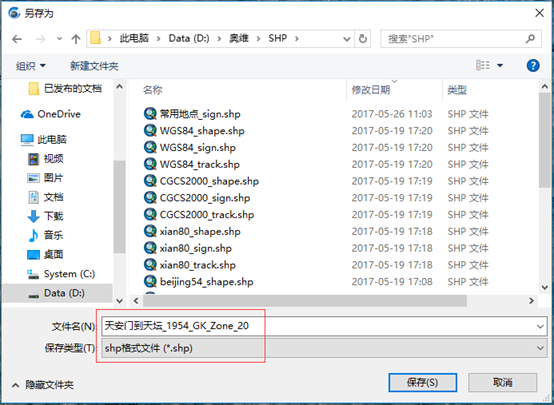

(3)点击"导出"按钮,弹出另存为对话框,输入SHP的文件名,如下图:


(4)点击"保存"按钮,弹出"墨卡托参数"选择窗口,如下图:


(5)点击"坐标类型"的下拉窗口,选择导出的坐标类型,比如"北京54",再选择北京54分带坐标的参数类型,如下图:


投影坐标的分带命名规则详见:http://www.ovital.com/118898-2/

如果不使用系统预定义的分带坐标,而使用自定义的中央经线、偏移值,可选择"自定义(投影坐标)",并设置投影参数,如下图:


(6)点击"确定"按钮,提示导出完成,如下图:

在Beijing 1954目录中,有四种不同的命名规则:

Beijing 1954 3 Degree GK CM 117E

Beijing 1954 3 Degree GK Zone 39

Beijing 1954 GK Zone 20

Beijing 1954 GK Zone 20N

它们的含义说明分别如下:

3度分带法的北京54坐标系,中央经线在东经117度的分带坐标,横坐标前不加带号

3度分带法的北京54坐标系,分带号为39(中央经线为3*39=117),横坐标前加带号

6度分带法的北京54坐标系,分带号为20(中央经线为6*20-3=117),横坐标前加带号

6度分带法的北京54坐标系,分带号为20(中央经线为6*20-3=117),横坐标前不加带号

在Xian 1980目录中,也有四种不同的命名规则:

Xian 1980 3 Degree GK CM 117E

Xian 1980 3 Degree GK Zone 39

Xian 1980 GK CM 117E

Xian 1980 GK Zone 20

它们的含义说明分别如下:

3度分带法的西安80坐标系,中央经线为东经117,横坐标前不带带号

3度分带法的西安80坐标系,分带号为39(中央经线为3*39=117),横坐标前加带号

6度分带法的西安80坐标系,中央经线为东经117,横坐标前不带带号

6度分带法的西安80坐标系,分带号为20(中央经线为6*20-3=117),横坐标前加带号

注释:3 Degree 是3度投影带,GK 是Gauss Kruger高斯克吕格,CM 是Central Meridian 中央子午线,Zone是分带号,N表示不显示带号,6度分带法使用带号的中央经线为(6*带号-3)。

奥维对象批量重命名的高级功能介绍

(PC版V6.50起)

奥维PC版V6.50起的客户端软件支持给收藏夹的子文件、标签、轨迹、图形、线路进行批量高级重命名,包括批量给名称添加自定义的前缀、后缀、编号(编号位数和递增量可设置),批量替换(按内容或按位置)名称中的部分文字;下面以通信行业为例进行操作说明:

批量自定义重命名操作步骤:

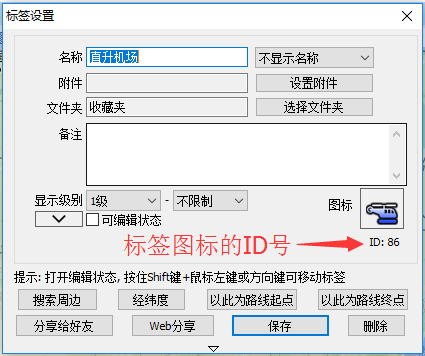

步骤1、批量选中标签---右键---属性,弹出"标签设置"窗口,如下图:


步骤2.、直接点击【保存】,弹出"批量修改配置"窗口,如下图:


步骤3、勾选"名称"项,出现"自定义规则"按钮,点击该按钮,进入"自定义名称规则"设置窗口,如下图:


步骤4、选择规则为"自定义",添加前缀名称,启用自定义序号、设置自定义序号的起始序号、增长量、序号位数、后缀名称,点击【确定】按钮,批量自定义重命名操作完成,如下图:


批量替换重命名操作步骤:

步骤1、批量选中标签---右键---属性,弹出"标签设置"窗口,如下图:


步骤2、直接点击【保存】,弹出"批量修改配置"窗口,如下图:


步骤3、勾选"名称"项,出现"自定义规则"按钮,点击该按钮,进入"自定义名称规则"设置窗口,如下图:


步骤4、选择规则为"替换",模式选择为"按内容",在"搜索内容"框里填入要被替换的名称文字,"替换为"内容框里填入替换的名称文字,点击【确定】按钮,批量替换重命名操作完成,如下图:


替换的其他模式:按位置[从左到右],适用于名称不一样时的替换,如下图:

奥维支持的GPS设备

以串口方式传输数据、支持NMEA0183格式协议的GPS设备,都可以连接到奥维互动地图浏览器PC版客户端软件,常用的品牌及型号如下:

品牌

型号

接口类型

淘宝价位

外观图片

Garmin佳明

60CSx

USB

¥4000.00

HOLUX 长天

RCV-3000

USB+蓝牙

¥325.00

HOLUX 长天

M-1200E

USB+蓝牙

¥265.00

微科电子

VK-162

USB

¥50.00

微科电子

VK-172

USB

¥50.00

环天

BU-353

USB

¥170.00

UBLOX

UB-353

USB

¥158.00

GPS设备添加操作步骤

1.将GPS设备通过USB连接线连接到电脑,并安装GPS设备驱动(设备附带的光盘里有,安装驱动是为了生成虚拟串口);支持蓝牙连接并能够实时传输NMEA0183数据的GPS设备也可以直接使用蓝牙连接,蓝牙连接后也会生成虚拟的串口。

2.右键点击【我的电脑】---【管理】---【设备管理器】---【端口】,查看虚拟串口号,如下图:


3.打开奥维PC版点击菜单【系统】----【外围设备管理】,如下图:


4.点击【添加】按钮,弹出外围设备添加窗口,如下图:


COM端口:选择当前连接的GPS设备端口号(USB端口变动会导致端口号变动)

波特率:常用的波特率为38400,以GPS设备的实际值为准。

5.按上图箭头标识的设置,然后点【确定】,GPS设备被添加到外围设备列表,如下图:


启用GPS、定位GPS位置、跟随GPS位置及轨迹记录

启用GPS:点击菜单【系统】---【GPS设置】---【启用GPS】,同时进入当前设备设置窗口,如下图:


被设置当前设备的GPS设备将作为位置分享、地图跟随、轨迹记录的主设备。

定位GPS位置:点击菜单【系统】---【GPS设置】---【定位GPS位置】,已连接的GPS设备将显示在地图上。

跟随GPS位置:点击菜单【系统】---【GPS设置】---【跟随GPS位置】,系统以被设置当前设备的GPS设备位置为中心放置地图。

记录轨迹:点击菜单【系统】---【GPS设置】---【开始记录轨迹】,被设置当前设备的GPS设备移动过的位置将显示轨迹,记录结束后点击菜单【系统】---【GPS设置】---【停止记录轨迹】,记录好的轨迹以临时对象方式显示在地图上,不会自动保存到收藏夹,需人工点击轨迹,进入轨迹设置页面,再点添加到收藏夹才会保存。

收藏我的位置:点击菜单【系统】---【GPS设置】---【收藏我的位置】,将在收藏夹里添加一个定位所在位置的标签。

电脑版

自定义标签图标的添加

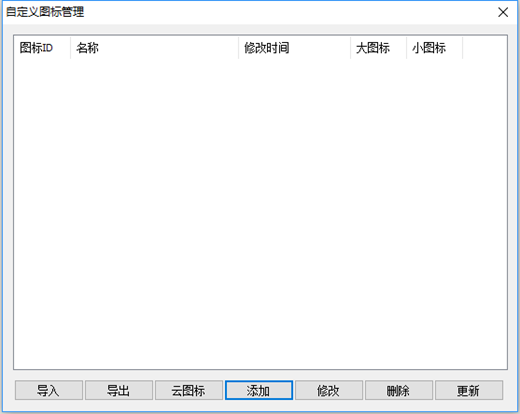

1、点击菜单:系统---数据管理---自定义图标管理(也可以就在标签图片选择--自定义页面,点击自定义管理),进入"自定义图标管理"页面,如下图:

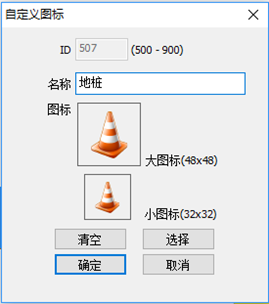

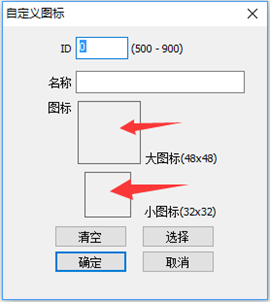

2、点击【添加】按钮,弹出"自定义图标"添加窗口,如下图:



备注:如果要克隆其它样式的图标,点击【选择】按钮进行克隆。

3、填写图标ID、图标名称,点击图标框选择本地磁盘的图片(尽量选择正方形的PNG格式的图片),然后点击【确定】按钮保存,保存后的标签图标就显示在"自定义图标管理"列表里,如下图:


自定义图标管理的其他操作说明:

导入:从本地磁盘导入之前保存的后缀名为ovimg的自定义标签图标文件。

导出:将列表里选中的(没有选择任何条目将导出全部内容)自定义标签图标导出后缀名为ovimg的文件到本地磁盘。

云图标:购买、创建、修改、更新云图标,详见使用帮助的云图标相关说明。

修改:对选中的自定义标签图标进行修改。

删除:删除选中的自定义标签图标。

手机版

自定义标签图标的添加

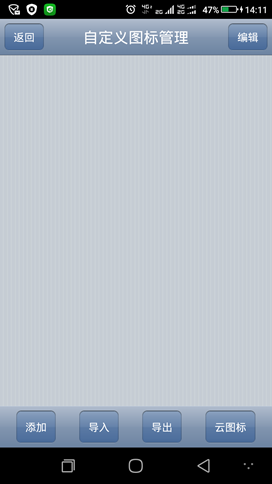

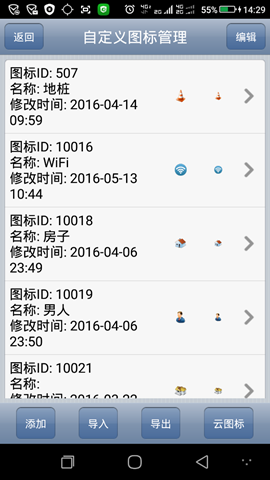

1、点击更多---数据管理---自定义图标管理(也可以就在图标选择页页面,点击自定义管理),进入"自定义图标管理"页面,如左下图:

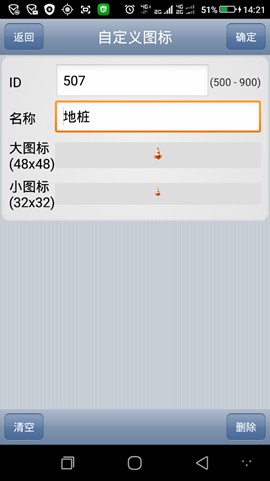

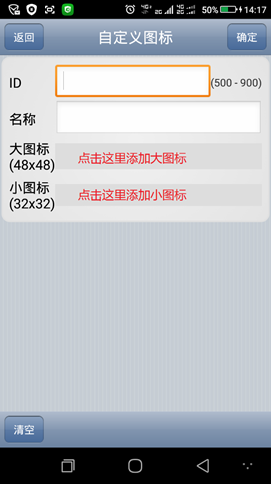

2、点击【添加】按钮,弹出"自定义图标"添加窗口,如右上图:

3、填写图标ID、图标名称,点击图标框选择本地磁盘的图片(尽量选择正方形的PNG格式的图片),然后点击【确定】按钮保存,如左下图,保存后的标签图标就显示在"自定义图标管理"列表里,如右下图:



其他操作按钮说明:

导入:从存储目录导入之前保存的后缀名为ovimg的自定义标签图标文件。

导出:将列表里选中的(没有选择任何条目将导出全部内容)自定义标签图标导出后缀名为ovimg的文件到手机,默认目录为Android/data/com.ovital.ovitalMap/files/omap。

云图标:购买、创建、修改、更新云图标,详见使用帮助的云图标相关说明。

编辑:对选中的自定义标签图标进行删除。

如何快速生成照相标签和录音标签

功能介绍:

新版奥维互动地图手机端软件添加了快速生成照相标签和快捷生成录音标签功能,通过点击主界面上的快捷按钮,可快速生成照相标签和录音标签,并自动将照片或录音文件作为标签附件(照片或录音文件会自动保存到标签附件库里),生成的标签会自动命名并保存在收藏夹中【我的照片与录音】文件夹里

快捷按钮的启用与关闭:

在主界面点【更多】------【自定义主界面】------【主界面按钮开关】,进入主界面按钮开关设置页面,在这里可以设置【显示照相标签按钮】、【显示录音标签按钮】的启用或关闭,见下图:

按钮设置完成后点击界面右上角的【关闭】按钮可直接返回主界面;照相标签按钮、录音标签按钮、快速收藏当前位置按钮三个按钮只要有一个是打开的,主界面中心就会显示一个用来选取标签位置的字标。

生成照相标签的操作步骤:

(1)滑动屏幕调整地图,使十字标对准地图上将要生成照片标签的位置,见左下图。


(2)点击按钮后进入拍照界面,拍照完成后显示预览,预览不满意就点叉号重新拍照,预览满意就点勾号,系统即生成照相标签并显示在地图上,见右上图。

查看照相标签的照片:

  1. 点击地图上的录音标签图标,弹出标签查看窗口,见左下图:


  1. 再点击即可查看标签附件照片,见右上图,点击可查看照片全图,点可将图片保存在SD卡下的Android/data/com.ovital.ovitalMap/files/omap文件夹之中

查看、修改照相标签设置:

  1. 点击地图上的录音标签图标,弹出标签查看窗口,见左下图:


  1. 点击可直接进入标签设置页面,见右上图,在这里可以看到该标签的附件为照片文件

生成录音标签的操作步骤:

(1)滑动屏幕调整地图,使十字标对准地图上将要生成录音标签的位置,见下图:

(2)点击按钮后进入录音界面,见下图:

(3)点击按钮开始录音,录音完成后点击按钮停止录音,并进入试听录音界面,见下图:

按钮可试听录音,试听不满意就点【取消】重新录音,试听满意就点【使用】,系统即生成录音标签并显示在地图上,见下图:


播放录音标签的录音:

  1. 点击地图上的录音标签图标,弹出标签查看窗口,见下图:

  1. 点击即可进入播放录音界面,见下图。

  1. 点击按钮即可播放录音。

查看、修改录音标签设置:

  1. 点击地图上的录音标签图标,弹出标签查看窗口,见左下图:


点击可直接进入标签设置页面,见右上图,在这里可以看到该标签的附件为录音文件

轨迹的一般操作

轨迹的一般操作

轨迹的一般操作有:轨迹点拖动、整体拖动、轨迹点的添加和删除、轨迹的拆分和合并,这些操作只能在PC端进行,并且要轨迹在可编辑状态下(在轨迹设置页面勾选"可编辑状态"并保存)才可以进行。

当鼠标移到轨迹不同位置的时候,鼠标指针会变成不同样式,同时奥维地图浏览器左下方的提示栏会提示当前位置所支持的操作及具体操作方法。

轨迹点拖动:将鼠标指针靠近轨迹节点,此时鼠标指针变成样式,按住鼠标左键移动即可拖动该节点

轨迹整体移动:按住Shirt键,同时将鼠标指针靠近轨迹节点或线段,此时鼠标指针变成样式,按住鼠标左键移动即可拖动整条轨迹。

轨迹点的添加:按住Ctrl键,同时将鼠标指针靠近线段上想要添加轨迹节点的位置,此时鼠标变成样式,点击鼠标左键即可添加一个节点。

轨迹点的删除:按住Ctrl键,同时将鼠标指针靠近想要删除的轨迹节点,此时鼠标变成样式,点击鼠标左键即可删除该节点。

轨迹的拆分

(1)按住Alt键,同时将鼠标指针靠近想要拆分的线段,此时鼠标变成样式,单击鼠标左键,系统会弹出如下对话框:

(2)点击【确定】,鼠标所选的那段线端消失,原来的那条轨迹即被分拆成两条轨迹。

备注:轨迹头尾算起前两个线段都不可以被拆分,另外如果一条轨迹由少于5段的线段组成,那么该轨迹就不可以被拆分,此设计是为了保证拆分后的每条轨迹至少由3个轨迹点组成。轨迹拆分说明示意图:


轨迹的合并:

(1)用按住Alt键,同时用鼠标左键点住轨迹的端点,此时鼠标变成样式,按住鼠标左键将端点拖到另一条轨迹的端点,端点自动吸附后松开鼠标左键,系统会弹出如下对话框:

(2)点击【确定】,所操作的两条轨迹即被合并成一条轨迹。

轨迹合并说明:轨迹合并只能用两头的端点进行操作;不能用轨迹中间的轨迹点进行合并操作。

《轨迹的高级操作》请到奥维官方网站使用帮助中搜索查看

何为固定参数

奥维互动地图浏览器系统坐标系设置中的固定参数其实就是不使用七参数(或三参数、或四参数、或全参数)的3度分带法或6度分带法的高斯投影坐标系统(包括北京54、西安80、CGCS2000坐标系统),该分带法坐标系统中央经线为3度的整数倍,范围在E75至E135之间,横坐标的东偏移值固定为500000m或XX500000m,纵坐标的北偏移值固定为0m

备注:(XX为分带法坐标系统的带号,3度分带法的带号为25-45,6度分带法的带号为13-23)

如何选择固定参数

目前在奥维软件中可以选用固定参数的高斯投影坐标系统只有:北京54、西安80、CGCS2000三种类型,选用固定参数时需要注意以下两点:

中央经线:已知或指定的就选择已知或指定的,未知或未指定的通常是选最接近CAD图所绘制地点实际经度的那条中央经线(3度分带法加带号的中央经线=带号*3,6度分带法加带号的中央经线=带号*6-3)。

东偏移值:选择不加带号的坐标系统东偏移值为500000m,选用后横坐标值小数点前只有6位数;选择加带号的坐标系统东偏移值为XX500000m(XX为带号),选用后横坐标值小数点前有8位数。

系统坐标系设置为固定参数的操作步骤

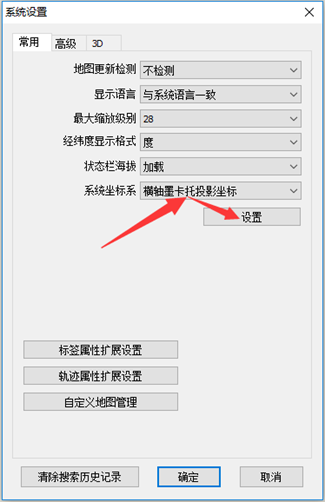

1、打开菜单:系统---系统设置,如下图:

2、选择系统坐标系为"横轴墨卡托投影坐标",然后再点"设置"按钮,弹出"横轴墨卡托投影坐标"设置窗口,如下图:

先选择坐标类型,再选择转换类型为"固定参数",最后选择固定参数下的参数类型,然后再点"确定",系统坐标系设置完成。

系统坐标系将作为导入导出CAD时的默认坐标系!!!

上图选择的参数类型只是举例,请勿照搬,请根据实际情况选择合适的坐标类型、参数类型!!!

使用固定参数将CAD导入到奥维的操作步骤

1、选择菜单"系统---导入对象"导入dxf文件(也可以直接将dxf文件拖入奥维窗口),弹出解析窗口,如下图:


默认以系统设置的坐标系为导入时的解析坐标系,如上图显示的坐标类型、转换类型、固定参数类型都不对,则在CAD坐标设置选项里重新选择 "横轴墨卡托投影坐标",然后点【设置】按钮,选择坐标类型为北京54(或西安80、或CGCS2000),选择参数类型为设置固定参数,最后选择CAD文件所使用的固定参数类型( 当CAD文件所使用的坐标参数不确定时,可选择中央经线最接近CAD图所画地点经度的参数类型)。

点"应用到系统设置"会将当前所选坐标系设置为系统坐标系。

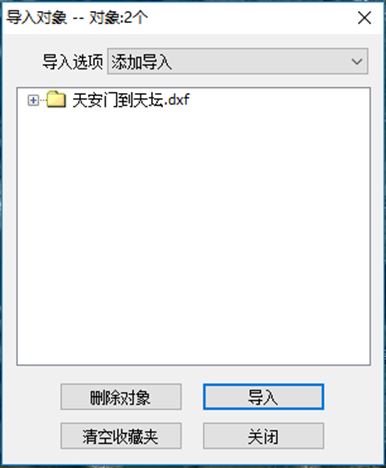

2、点击【开始解析】按钮,开始解析文件,解析完成后弹出"导入对象"对话窗口,如下图:

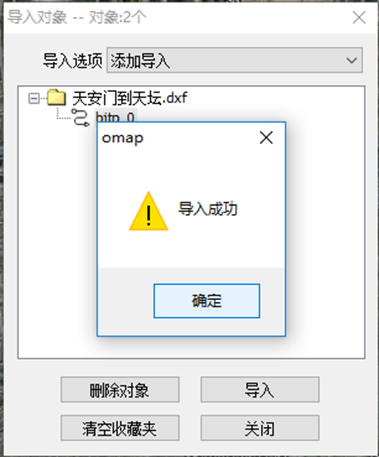

3、点击【导入】,提示导入成功,如下图:


导入有偏差时如何使用校正参数修正偏差

使用固定参数导入CAD到奥维后如果发现与实际的位置有偏差,可先用奥维工具栏的绘制矩形工具,测量偏差值,如下图:

然后在"横轴墨卡托投影坐标"设置窗口勾选"使用校正参数",再填入校正值,如下图:

向东偏移△X输入正值,向西偏移△X输入负值;向北偏移△Y输入正值,向南偏移△Y输入负值。

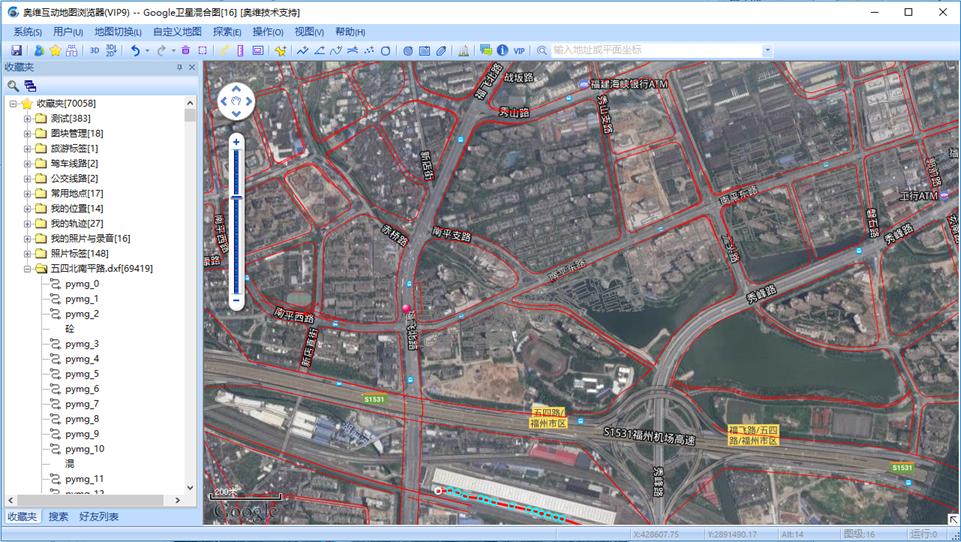

设置完成后再次导入dxf文件,导入完成后,查看地图如下:

偏差说明:小偏差通常是因为卫星图本身也有偏差,大偏差通常是因为该CAD文件使用的是有七参数的坐标系统,有七参数的建议优先使用七参数导入,实在找不到参数再试着使用固定参数导入,发现有偏差再设置校正参数后重新导入。

使用有七参数坐标系统的CAD文件用固定参数加校正参数导入到奥维,有可能会出现对准了其中的一点,其它的点又对不上的这种情况!!!

使用固定参数从奥维导出对象到CAD的操作步骤

  1. 选择收藏夹里对象或文件夹,右击---导出,弹出"导出对象"窗口,如下图:

  2. 选择格式为CAD的"dxf格式",再选择CAD版本,如下图:

  3. 点击"导出"按钮,输入dxf文件名再点保存,弹出"导出文件[dxf]"窗口,如果系统坐标系已设置为固定参数的度带坐标,则弹出的窗口如下图:

    默认以系统设置的坐标系为导出文件的坐标系,如上图显示的坐标类型、转换类型、固定参数类型都不对,则在CAD坐标设置选项里选择"横轴墨卡托投影坐标",再点"设置"按钮,选择坐标类型为北京54(或西安80、或CGCS2000),选择参数类型为设置固定参数,最后选择中央经线最接近对象所在地经度的参数类型或指定的参数类型。

    点"应用到系统设置"会将当前所选坐标系设置为系统坐标系。

  4. 点击"导出"按钮,提示导出完成,如下图:

北京54、西安80分带法坐标系统命名规则说明

在Beijing 1954目录中,我们可以看到四种不同的命名方式:

Beijing 1954 3 Degree GK CM 117E.prj

Beijing 1954 3 Degree GK Zone 39.prj

Beijing 1954 GK Zone 20.prj

Beijing 1954 GK Zone 20N.prj

对它们的说明分别如下:

3度分带法的北京54坐标系,中央经线在东117度的分带坐标,横坐标前不加带号

3度分带法的北京54坐标系,中央经线在东117度的分带坐标,横坐标前加带号

6度分带法的北京54坐标系,分带号为20,横坐标前加带号

6度分带法的北京54坐标系,分带号为20,横坐标前不加带号

在Xian 1980目录中,文件命名方式为下面所示:

Xian 1980 3 Degree GK CM 117E.prj

Xian 1980 3 Degree GK Zone 39.prj

Xian 1980 GK CM 117E.prj

Xian 1980 GK Zone 20.prj

它们的含义分别如下:

3度分带西安80坐标系,中央经线为东经117,横坐标前不带带号

3度分带西安80坐标系,中央经线为东经117,横坐标前加带号

6度分带西安80坐标系,中央经线为东经117,横坐标前不带带号

6度分带西安80坐标系,中央经线为东经117,横坐标前加带号

四种不同的命名方式:

Beijing 1954 (Xian 1980) 3 Degree GK CM 117E

北京54(西安1980) 3度带无带号

Beijing 1954 (Xian 1980) 3 Degree GK Zone 25

北京54 (西安1980) 3度带有带号

Beijing 1954 (Xian 1980) GK Zone 13

北京54 (西安1980) 6度带有带号

Beijing 1954 GK Zone 13N

Xian 1980 GK CM 75E

北京54 (西安1980) 6度带无带号

注释:GK 是高斯克吕格,CM 是CentralMeridian 中央子午线,Zone是分带号,N是表示不显示带号。

如何将采用分带法坐标系统的CAD图导入到奥维

(PC版6.65起)

操作要求

1.CAD图的文件格式为dxf格式,dwg格式的须另存为dxf格式。

2.奥维互动地图浏览器客户端软件已激活VIP功能,VIP等级所支持的最大对象数量大于CAD图总的对象数量。

3.CAD图采用北京54、西安80、CGCS2000的分带坐标系统坐标系

(这里说的分带坐标系统是指采用3度分带法或6度分带法的平面直角坐标系统,在该分带坐标系统只设置中央经线、东偏移值,不使用七参数作空间坐标转换;如果只知道中央经线和东偏移值,或者只知道图纸所在位置的经度,也可以试着用固定参数导入,有偏差时再使用校正参数再次导入)

操作步骤

(下面以导入一个使用"Beijing 1954 GK Zone 20"为坐标系的dxf文件为例进行介绍,对于具体的dxf文件应当选择坐标系统的中央经线与dxf图所在位置的经线最接近的固定参数,如何选择固定参数请参考:http://www.ovital.com/118898-2/

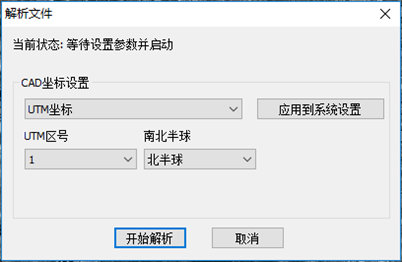

  1. 选择菜单"系统---导入对象"导入dxf文件(也可以直接将dxf文件拖入奥维窗口),弹出解析窗口,如下图:

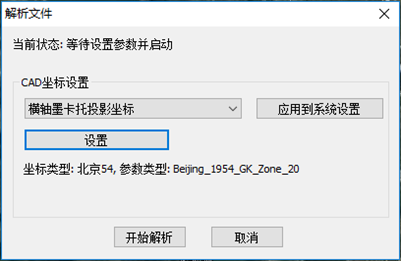

  2. 选择CAD坐标类型为"横轴墨卡托投影坐标",如下图:

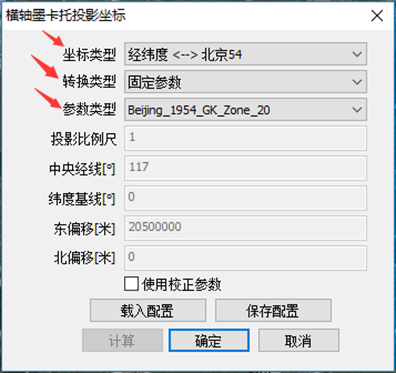

  3. 再点【设置】按钮,选择坐标类型为"北京54",转换类型为"固定参数",参数类型为"Beijing 1954 GK Zone 20"如下图:

    (再次提示:实际操作时,选择固定参数类型须选择中央经线与CAD图所在位置的经度最接近的那个!)

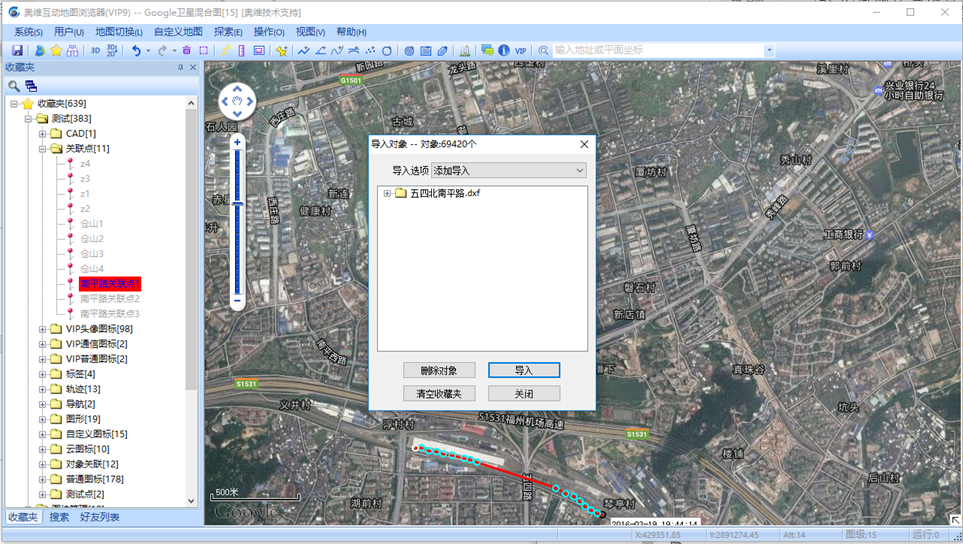

  4. 设置完成后点【确定】,回到解析窗口,再点【开始解析】,解析完成后弹出"导入对象"对话窗口,如下图:


  5. 点击【导入】,提示导入成功,如下图:


特别提示:导入后如果发现位置有偏差,可用奥维工具栏的矩形绘制工具测量XY偏差,如下图:

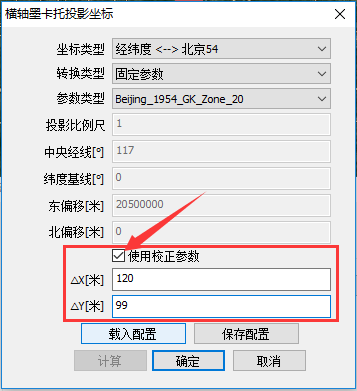

然后重新导入,并在前面第3步的"墨卡托投影坐标"设置页面勾选"使用校正参数"选项并填入XY的偏差值,如下图:


向东偏移△X输入正值,向西偏移△X输入负值;向北偏移△Y输入正值,向南偏移△Y输入负值。

如何使用关联点将CAD导入到奥维

一、关联点转换坐标系的介绍

什么叫做关联点:它是一个即有经纬度值也有平面坐标值的点,它能在经纬度坐标系和平面坐标系中分别表示它所在的位置。

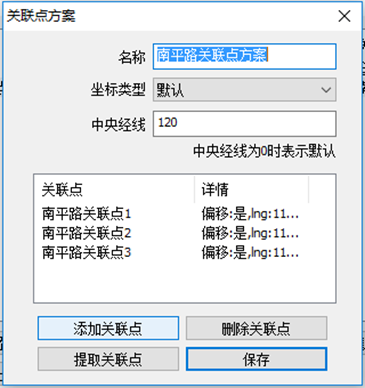

什么叫做关联点方案:由一定数量的关联点组成并设置有相关辅助参数的组合叫做关联点方案

什么叫做关联点转换坐标系:使用关联点转换坐标的方案、具有坐标值转换功能的坐标系,它能够将平面坐标系中关联点附近其它点的坐标值换算成经纬度坐标值,使之能够在地图中准确地定位。

关联点转换坐标系的优点:在不知道平面坐标类型和坐标参数的情况下,使用关联点转换坐标系,可以准确地将CAD图导入到地图。

关联点转换坐标系的特点:使用关联点转换坐标系,在地图上的每个点即有绝对的经纬度坐标值,也有相对的平面坐标值。

二、关联点方案的添加及管理

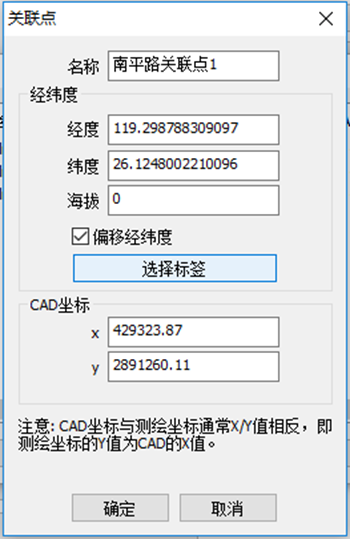

关联点方案的添加:使用已知的控制点作为关联点 查找3个(或3个以上)在奥维地图浏览器中、CAD图中都能明显标识查找且均衡分布的点作为关联点,并添加为关联点方案,具体操作步骤如下:

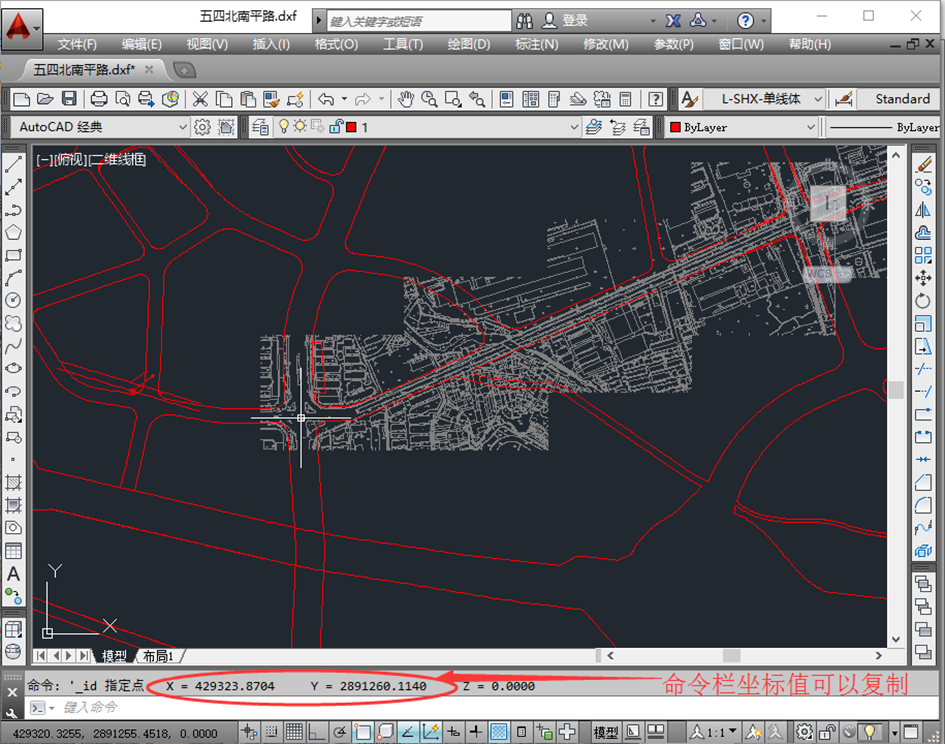

  1. 在CAD中使用工具---查询---点坐标获取第一个关联点的点坐标,坐标XY值显示在命令栏(方便在第2步复制XY值,避免人工输入时出现错误)。

    (已有控制点的用户可跳过1-3步直接从第4步开始操作)。

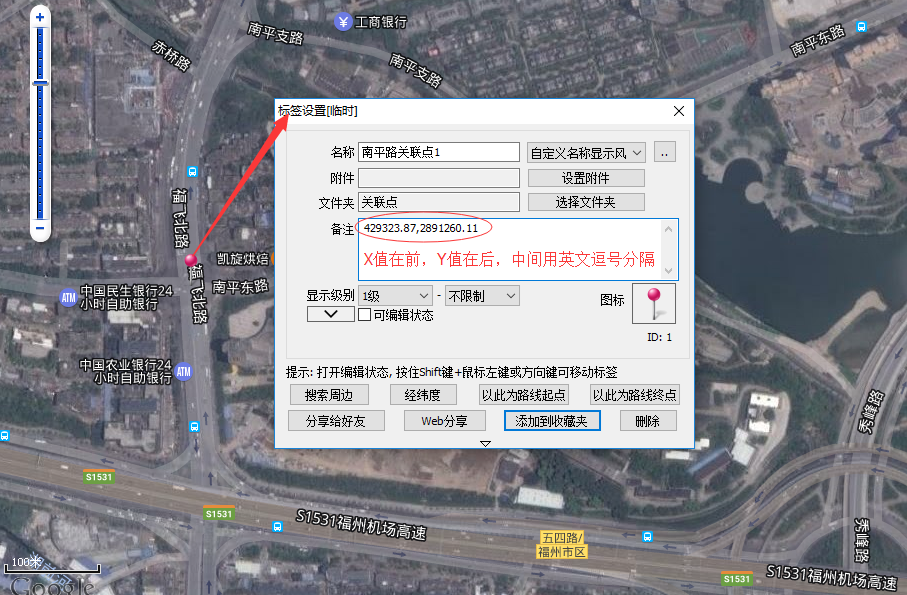

  2. 在地图上找到该点,并添为标签,然后复制CAD中关联点的XY值,粘贴在标签的备注栏(方便后面的第9步自动添加备注栏的XY值到关联点),格式如下图:


  3. 给标签添加名称为:XXX关联点,并添加到收藏夹(标签本身自带经纬度坐标信息,方便后面的第9步选择标签作为关联点时自动读取标签的经纬度,避免人工输入经纬度出现错误);重复第1-3步,添加其它关联点为标签。

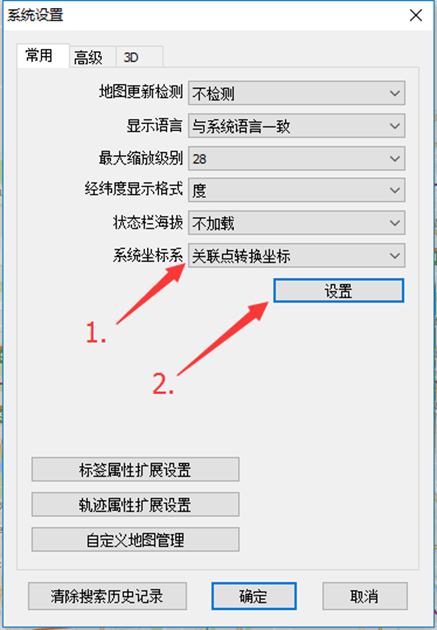

  4. 打开:【系统---系统设置】菜单,选择系统坐标系为"关联点转换坐标系",如下图:

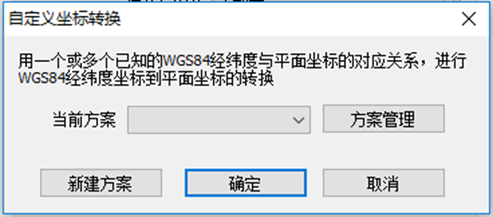

  5. 点击上图的【设置】按钮,弹出"自定义坐标转换"设置窗口,如下图:

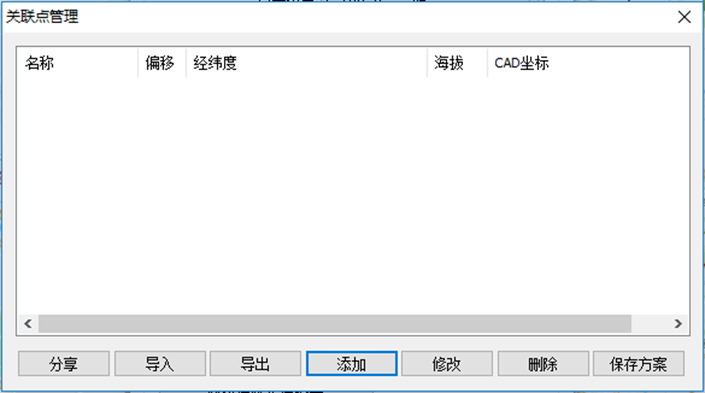

  6. 点击【新建方案】按钮,弹出"关联点管理"窗口,如下图:


    分享:将勾选的关联点分享给好友(参考第10步的图)。

    导入:从电脑导入关联点文件(已有控制点的用户先按后面的关联点TXT导入模板新建TXT格式的文档并保存,然后导入该文件,导入后直接跳到第10步)。

    导出:将勾选的关联点导出到电脑。

    添加:添加关联点。

    修改:修改选中的关联点。

    删除:删除勾选的关联点。

    保存方案:将勾选的关联点保存到方案。

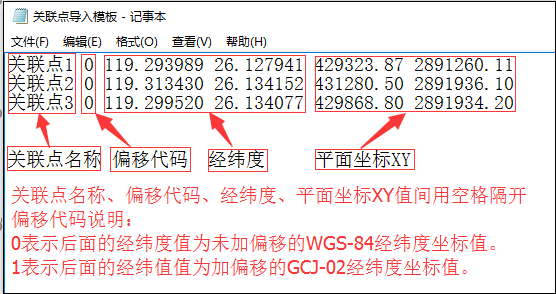

    附图:关联点TXT导入模板。

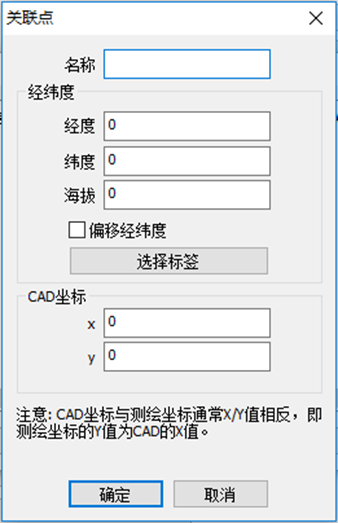

  7. 点击【添加】按钮,弹出"关联点"设置窗口,如下图:

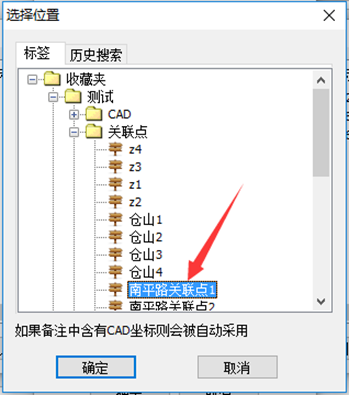

  8. 点击【选择标签】按钮,选择刚刚添加的关联点标签,如下图:


  9. 系统自动填写关联点的名称、经纬度、CAD坐标值,如下图:


    点击【确定】,完成添加;重复第7-10步骤,添加其他关联点。

  10. 勾选所添加的关联点,如下图:


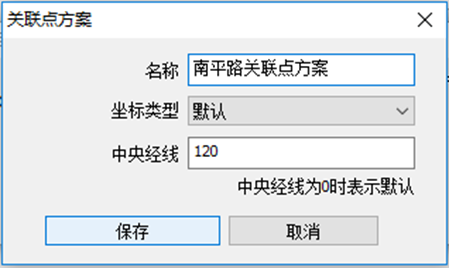

  11. 点击【保存方案】,弹出"关联点方案"命名保存窗口,如下图:


    坐标类型:如果知道CAD采用的坐标类型,选择后有助于减小误差,不知道就选默认。

    中央经线:如果知道CAD采用的中央经线,选择后有助于减小误差,不知道就填写0。

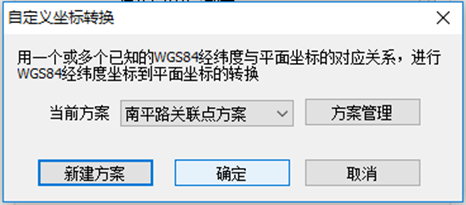

  12. 点击【保存】回到"自定义坐标转换"设置窗口,如下图:


    点击【确定】将当前方案应到关联点转换坐标系中,再在"系统设置"页面点击【确定】,将关联点转换坐标系设为系统坐标系,接着就可以使用此坐标系导入dxf文件,详见第三部分操作说明。

关联点方案的管理:

在"自定义坐标转换"页面点击【方案管理】可管理之前添加的关联点方案,如下图:


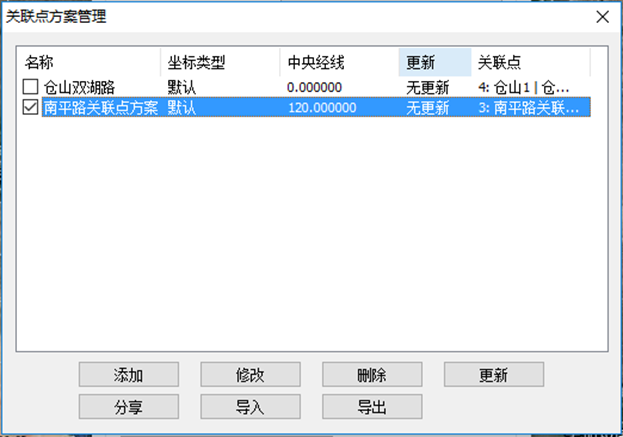

添加:添加方案 修改:修改选择的方案 删除:删除勾选的方案 更新:更新勾选的方案

分享:分享勾选的方案给好友 导入:导入关联点方案文件 导出:导出关联点方案为文件

关联点方案的修改

在关联点方案管理页面,选择关联点方案,再点【修改】,弹出关联点方案修改窗口,如下图:


添加关联点:如新建方案过程中的添加关联点

删除关联点:只删除该方案的关联点,不会删除关联点管理库中的关联点。

提取关联点:提取该方案中的关联点到关联点管理库。

三、用关联点转换坐标系导入CAD图到奥维

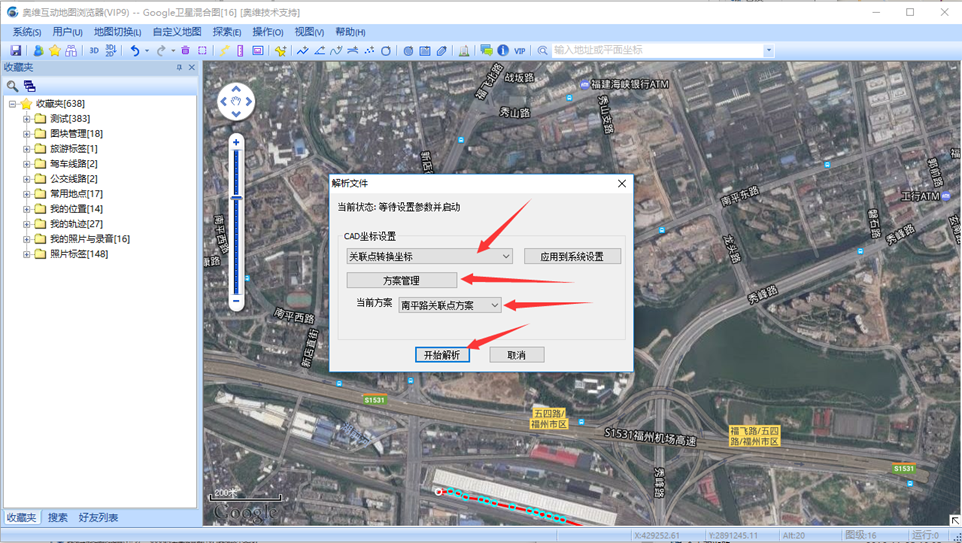

(1)将dxf格式的CAD文件拖入奥维窗口,弹出"解析文件"窗口,如下图:


备注:也可以在这一步设置关联点转换坐标系,建议在导入dxf文件之进入 "系统设置---坐标系"中提前设置。

(2)系统默认选择之前设置的"关联点转换坐标",点击【开始解析】,如下图:


(3)解析完成后显示将要被导入的对象文件夹及对象数量,点击【导入】后,CAD图被导入到收藏夹,并显示在地图上,效果如下图:

操作步骤:

1、将dxf格式的CAD文件复制或保存到奥维软件目录

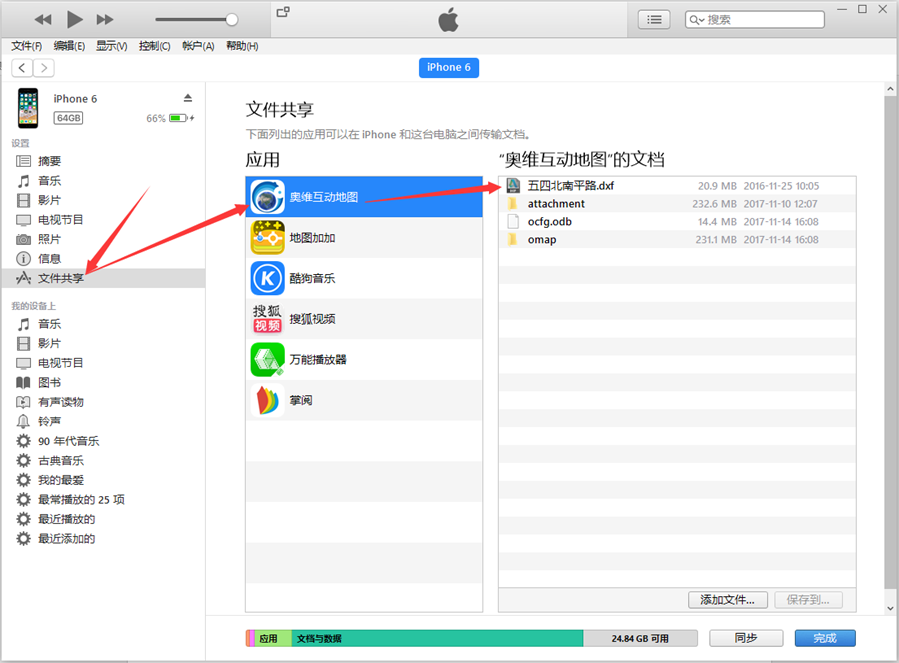

安卓版将dxf文件复制或保存到Android\data\com.ovital.ovitalMap\files\omap\目录下,苹果版使用ITunes软件将dxf文件添加到奥维软件共享目录,如下图:

添加方法:点"添加文件"添加,或者直接将dxf文件拖入"奥维互动地图"的文档文件列表栏。

2、设置奥维互动地图坐标系

在手机版奥维主界面点击:更多---设置---高级功能---坐标系,根据情况(下文中的a、b情况)选择CAD图使用的坐标系。

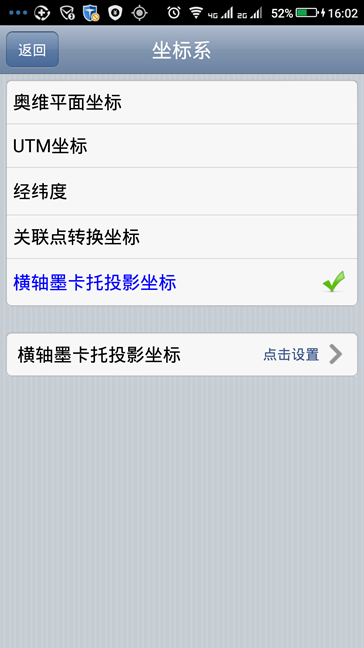

A情况:CAD图使用墨卡托投影(也叫高斯-克吕格投影)的北京54、西安80、CGCS2000坐标系,则选择横轴墨卡托投影坐标,如下图:

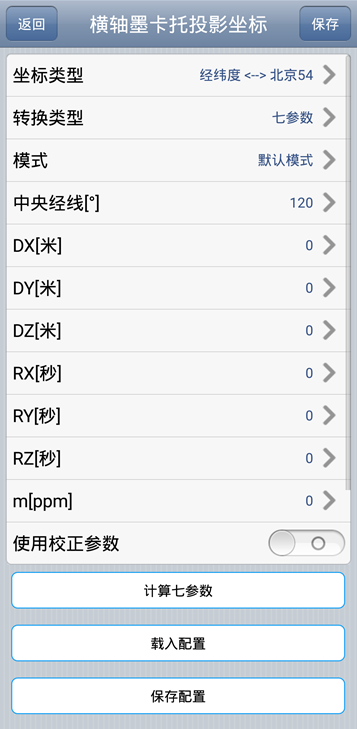

点击设置,进入横轴墨卡托投影坐标设置窗口,如下图:

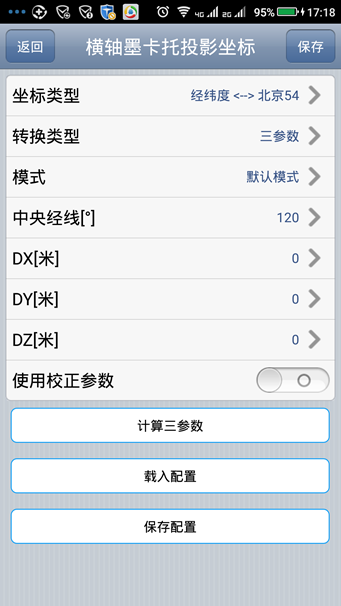

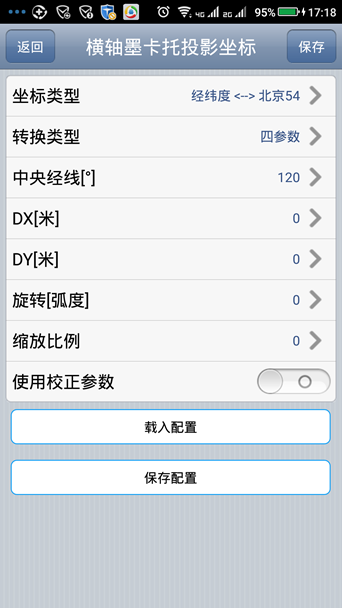

a-1. 选择CAD图所使用的坐标类型、转换类型(七参数、三参数、四参数、全参数、固定参数、简化参数),填入中央经线和坐标参数(七参数、三参数、四参数、全参数);然后点右上角的"保存"按钮

操作提示:如果没有参数但有3个控制点,点击"计算七参数"可以计算七参数;如果只有1个控制点,点击"计算三参数"可以计算三参数。

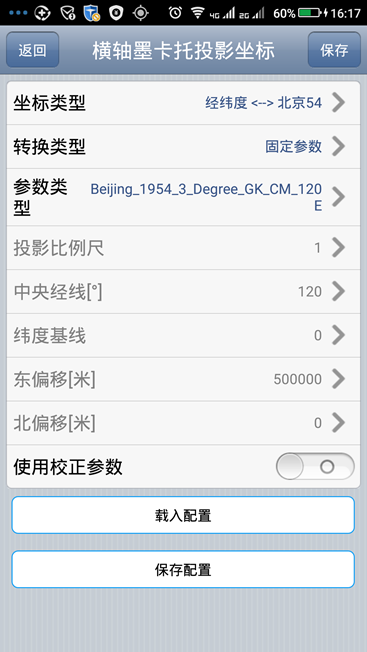

a-2. 如果CAD图使用3度分带法坐标系的可直接选择转换类型为"固定参数",如下图:

然后选择对应的参数类型(详见3度分带法坐标参数说明),然后点击右上角的"保存"按钮

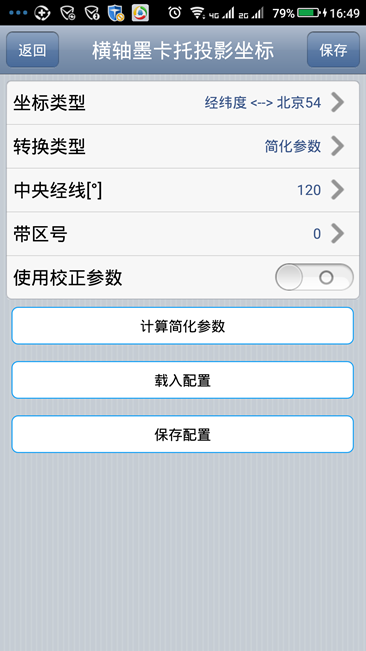

a-3. 如果只知道CAD图使用北京54、西安80、CGCS2000坐标系不知道具体的坐标类型和坐标参数,则选择简化参数,如下图:

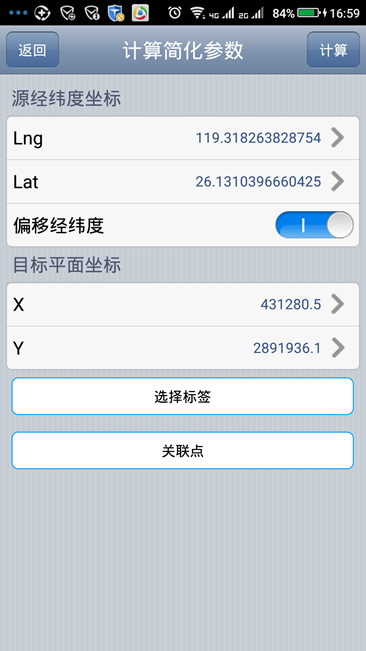

点击"计算简化参数"可以使用 控制点查找的某个点 作为关联点用来计算简化参数,如下图:


关联点解释:即CAD图中的某个点并且知道该点的经纬度值和平面坐标值(小数点前6位数或8位数的为X值,7位数的为Y值,)。

操作小技巧:事先将关联点(控制点)添加为标签并在标签备注栏填写平面坐标的XY值(XY值用英文逗号分隔),在计算简化参数页面点"选择标签"选择该标签时可以自动填写该标签的经纬度值和XY值。

偏移经纬度选项说明:如果是填入实测的控制点的坐标值,则不要开启该选项;如果是从大陆境内的标签获取的偏移经纬度值,则会自动开启该选项,无需理会。

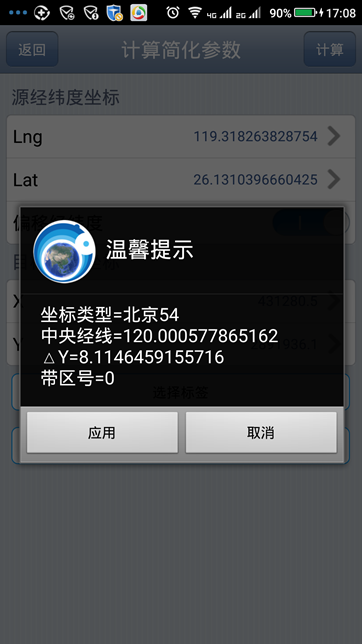

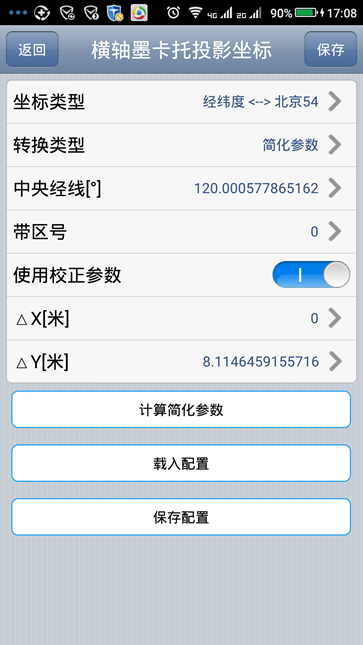

填入关联点(控制点)的经纬度、XY值后,然后点击"计算"按钮,弹出计算结果,如左下图;点击应用,系统自动填写简化参数值,如右下图:


点击右上角的"保存"按钮

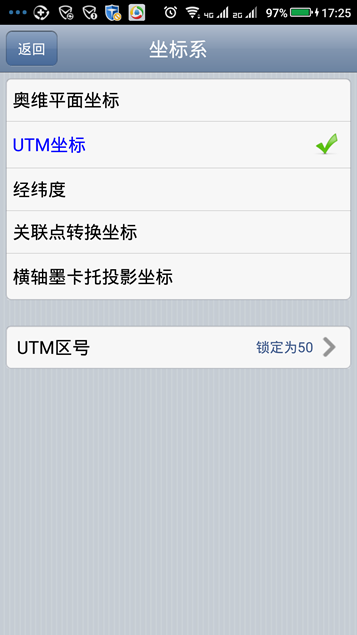

B情况:CAD图使用UTM坐标系,则选择UTM坐标,在选择UTM区号,如下图:



坐标系设置完成后,返回主界面。

3、将dxf文件导入奥维

点击:收藏---菜单---导入导出---从文件导入,选择步骤1添加的dxf文件,用步骤2设定的坐标系解析,然后导入到奥维的收藏夹。

何为简化参数

简化参数只由中央经线校正参数组成,使用简化参数也可将大部分使用投影坐标系的CAD图准确地导入到奥维互动地图浏览器。

(中央经线和校正参数可通过输入关联点的计算见以下操作步骤)

简化参数的获得

PC版客户端软件使用简化参数设置平面投影坐标系的操作步骤

1、点击菜单:"系统---系统设置",选择系统坐标系为"横轴墨卡托投影坐标"再点击"设置",如下图:


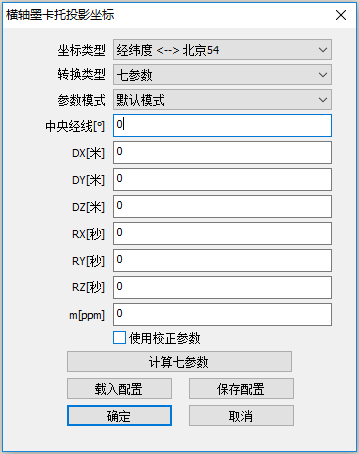

2、点击"设置"后弹出"横轴墨卡托投影坐标"参数设置窗口,如下图:

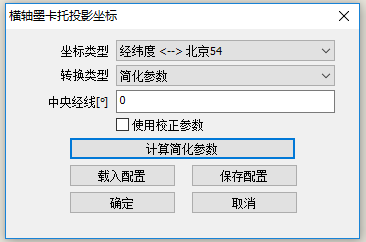

3、选择CAD图所使用的坐标类型,再选择转换类型为"简化参数",如下图:


说明:除非中央经线明确已知,且七参数或三参数均为0,才可直接填入中央经线,否则请点击"计算简化参数"按钮计算中央经线及校正参数。

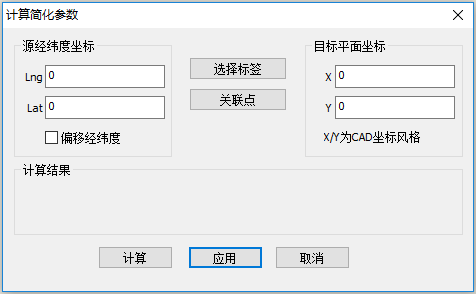

4、点击"计算简化参数",弹出计算窗口,如下图:


源经纬度坐标:关联点的经纬度值(偏移经纬度选项没勾选表示为WGS-84坐标系的值,有勾选表示为GCJ-02坐标系的值)。

目标平面坐标:关联点所在平面坐标系中的XY值。

选择标签:点击该按钮可直接选择事先添加的标签作为关联点,标签备注栏填写有平面坐标XY值的,会自动读取XY值。

(标签备注栏平面坐标填写格式:X值在前Y值在后,中间用英文逗号分隔)

关联点:点击该按钮可进入关联点库选择关联点,并读取关联点的值。

(关联点管理的其它操作路径:系统坐标系---关联点转换坐标---新建方案---关联点管理)

计算:用填写或获取到的源经纬度坐标、目标平面坐标值计算简化参数的值。

应用:将计算结果填写到简化参数的栏目中。

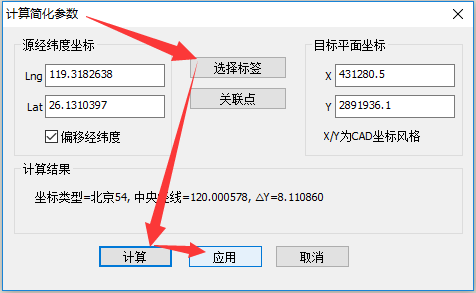

下图为选择备注有XY值的标签作为关联点计算简化参数的操作示意图:

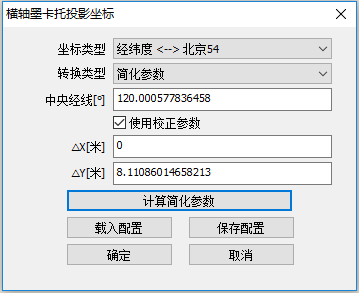

5、点击"应用"按钮,系统自动将计算出的中央经线、校正参数填写到对应栏目,如下图:


6、点击"确定"按钮,将当前的设置作为系统坐标系。

设置完成后可直接将dxf格式的CAD图直接拖入奥维窗口,使用该坐标系进行解析、导入操作,如果有偏差先用奥维矩形工具测量偏差值,再调整校正参数,然后再次导入。

文本编辑:

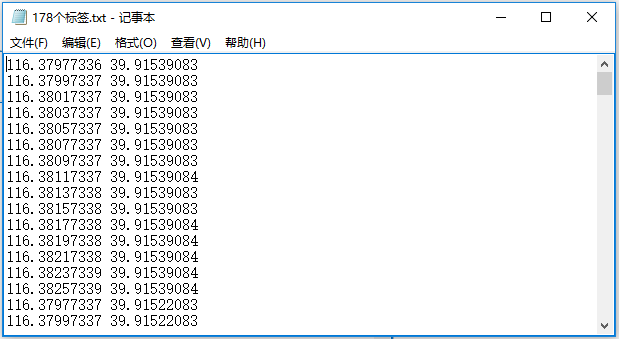

示例1:最基本的,只批量导入WGS-84经纬度值成为标签,不需要导入标签名称。

文本编辑格式:经度值+空格+纬度值+换行,如下图:

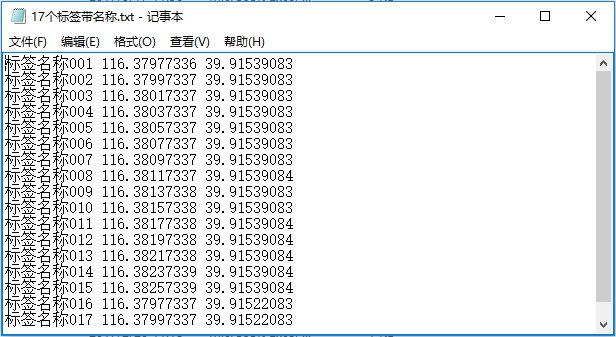

示例2:除WGS-84经纬度外,还要导入标签名称。

文本编辑格式:标签名称+空格+经度值+空格+纬度值+换行,如下图:

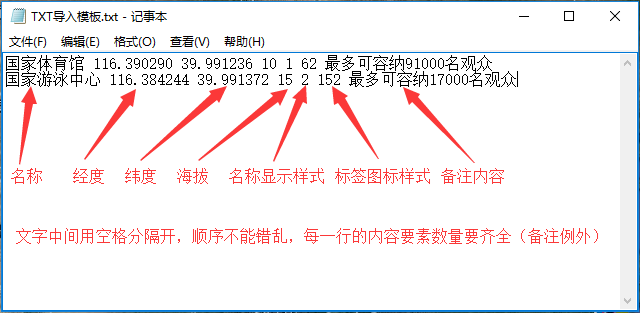

示例3:导入完整的标签,定义了标签的各个要素

文本编辑格式:标签名称+经纬度+海拔+标签名称显示样式+标签图标样式+备注内容的


名称显示样式代码说明:
0.不显示名称
1.显示名称
2.显示带边框的名称。

标签图标样式代码说明:
即标签图标的ID号,默认的图标ID为1,在标签设置页面点击图标选择其他图标样式时,可查看到该图标的ID号,如下图:

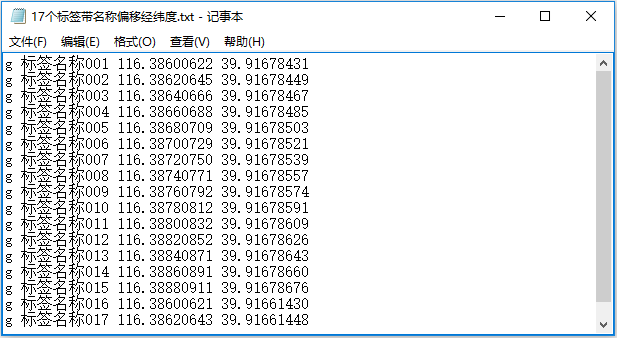

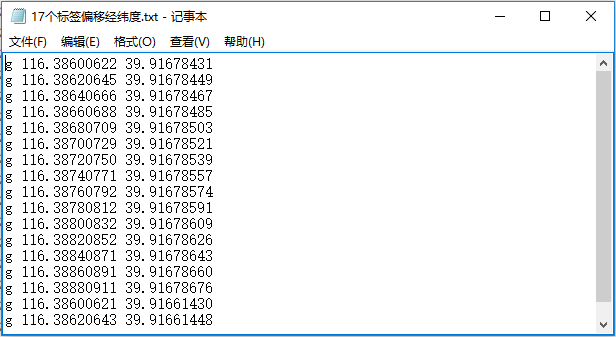

示例4:导入GCJ-02偏移经纬度值为标签,最前面加字母g+空格,如下图:


同理导入带名称的、以及定义标签其它各种参数的,只要经纬度值为GCJ-02的都是在最前面加字母g+空格,如下图:


(百度BD-09坐标系的经纬度值,都是在最前面加字母b+空格)



示例5:导入经纬度标签,还定义了导入后标签所在的文件夹目录

文本编辑格式:/+文件夹名称+标签名称+经纬度+海拔+标签名称显示样式+标签图标样式

操作小提示:对于部分GPS设备生成的TXT文件,文本中有多余的字符,如经纬度值后面的N、S等,可以使用记事本的替换功能批量删除(替换为空)。



导入操作

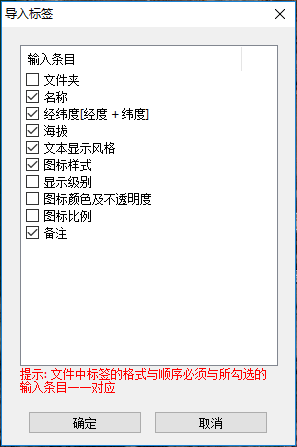

1、将编辑保存好的TXT文件拖入奥维窗口(也选择菜单:系统---导入对象 ),弹出"导入标签"对话框,如下图


2、勾选TXT文本中的标签要素(经纬度为必选选项),没有的就不要勾选,然后点【确定】按钮,弹出"导入对象"对话框。






安卓手机版客户端导入操作:
(1)将txt文件复制到安卓手机SD卡或内存卡的指定目录
系统版本4.4.2以后目录为Android/data/com.ovital.ovitalMap/files/omap/
系统版本4.4.2之前目录为omap/
(2)点【收藏夹】—【菜单】—【导入对象】—【从文件导入】
(3)选择文件,点【导入】

苹果手机版客户端导入操作:
(1)用苹果iTunes软件将txt文件添加到 '奥维互动地图'的应用文档目录里
(2)点【收藏夹】—【菜单】—【导入对象】—【从文件导入】
(3)选择文件,点【导入】

电脑版操作:

进入图块管理模式

点击菜单'地图切换',勾选'图块管理模式'进入图块管理模式,如下图

查看图块信息

灰色网格:每一个网格表示当前级别地图的基本组成图块,每一个图块的像素为256*256,每放大一级,该图块区域就分割成4个高一级别的基本图块。

图块ID格式为:地图级别数+水平图块编号数+垂直图块编号数

水平编号规则:从左往右由0000开始编号

垂直编号规则:从上往下由0000开始编号

图块总数:显示当前图块区域内高级别图块的总和数,卫星图叠加路网图的情况下为两种图块数的总和。

图块占用空间:显示当前图块下所包含的所有高级别图块占用空间的总大小。

图块颜色:图块颜色越红表示该区域下高级别的离线地图下载得越全。

图块管理

点击图块弹出


图块详情:显示当前图块下的所有级别的总图块、已下载的图块、占用空间

关联的文件:以列表方式显示当前图块所关联的地图文件,黑色字的文件表示为该图块单独调用,删除不会影响别的图块显示;红色字体文件表示被其它图块所共用,如果删除会影响其它图块的显示,需要根据情况再决定红色字体的文件是否要删除;列表里的文件支持复选,以便进行批量删除操作;单击列表里的单个文件可直接打开该文件所在的文件夹并定位该文件,以便将该文件复制到其它终端。

下载:对当前图块所在的区域进行地图下载(类似图形设置里的下载该区域地图),如下图:


进入下载地图页面后会在当前图块位置生成临时的图块图形,点击图形可将图形添加到收藏夹。

管理:对当前图块的地图数据进行管理,界面与系统的地图管理界面一致,只是选定区域是当前图块,如下图:

进入地图数据管理页面后会在当前图块位置生成临时的图块图形,点击图形可将图形添加到收藏夹。

删除文件:将选中的地图数据(即关联的文件)删除。
