通过经纬度确定范围导入自定义地图

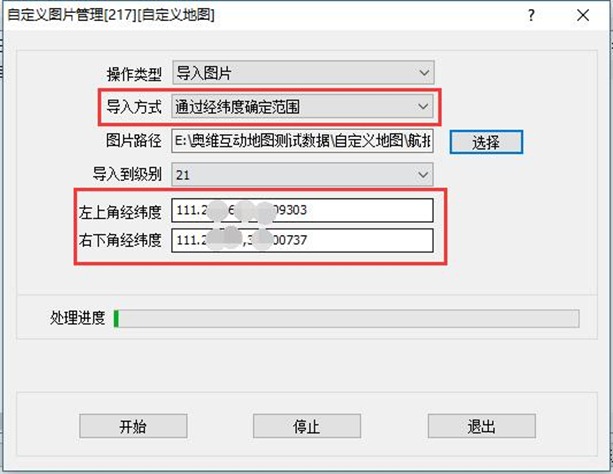

一、导入说明

已知需要导入的图片的左上角和右下角经纬度信息,我们可以采用该方式导入。采用该方法导入,可以精准的与实际位置匹配。

1、导入到级别:即设置导入地图的显示级别,一般默认为上述图层设置的级别,若导入的地图本身有级别,则加载后会自动获取地图的级别。

2、左上角经纬度:为导入地图的左上角位置,此处设置是限定地图导入后的左上角位置。

3、右上角经纬度:为导入地图的右下角位置,此处设置是限定地图导入后的右下角位置。

4、若手动输入左上角、右下角经纬度值,需要输入真实的经纬度,而不是偏移经纬度。

1

二、操作步骤

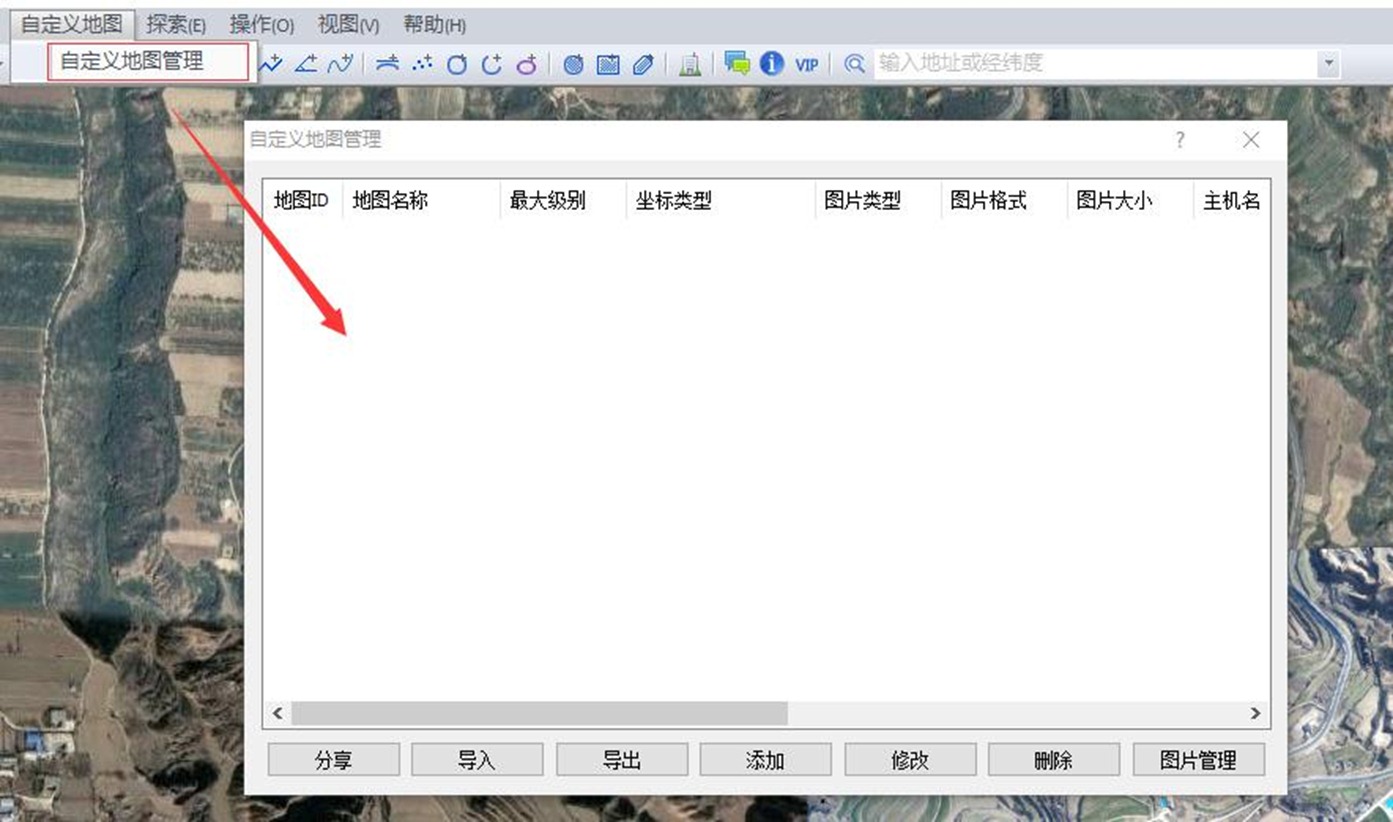

1、进入【自定义地图管理】窗口

运行Windows PC版奥维互动地图浏览器,在菜单栏中点击【自定义地图】下拉菜单,点击【自定义地图管理】,打开【自定义地图管理】窗口。

25

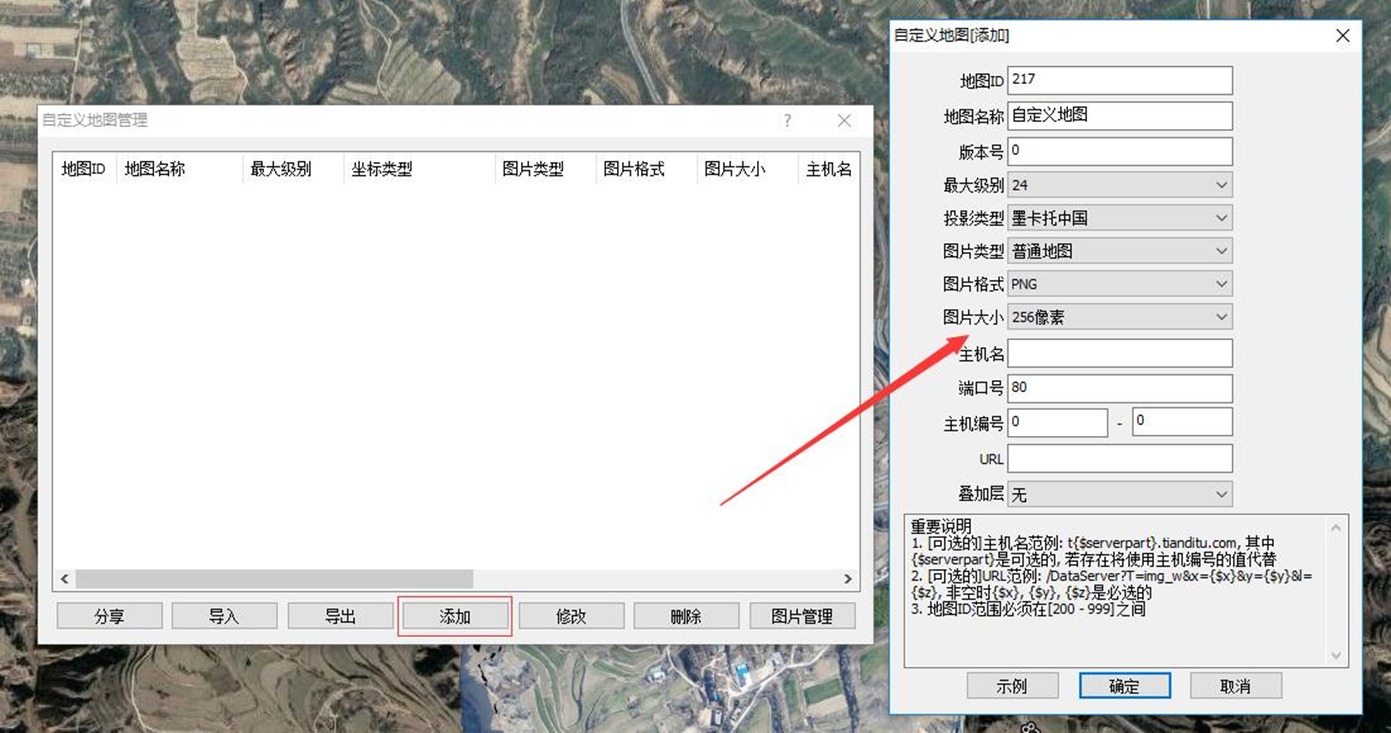

2、进入【自定义地图[添加]】窗口

在【自定义地图管理】窗口中,点击【添加】按钮,进入【自定义地图[添加]】窗口。

26

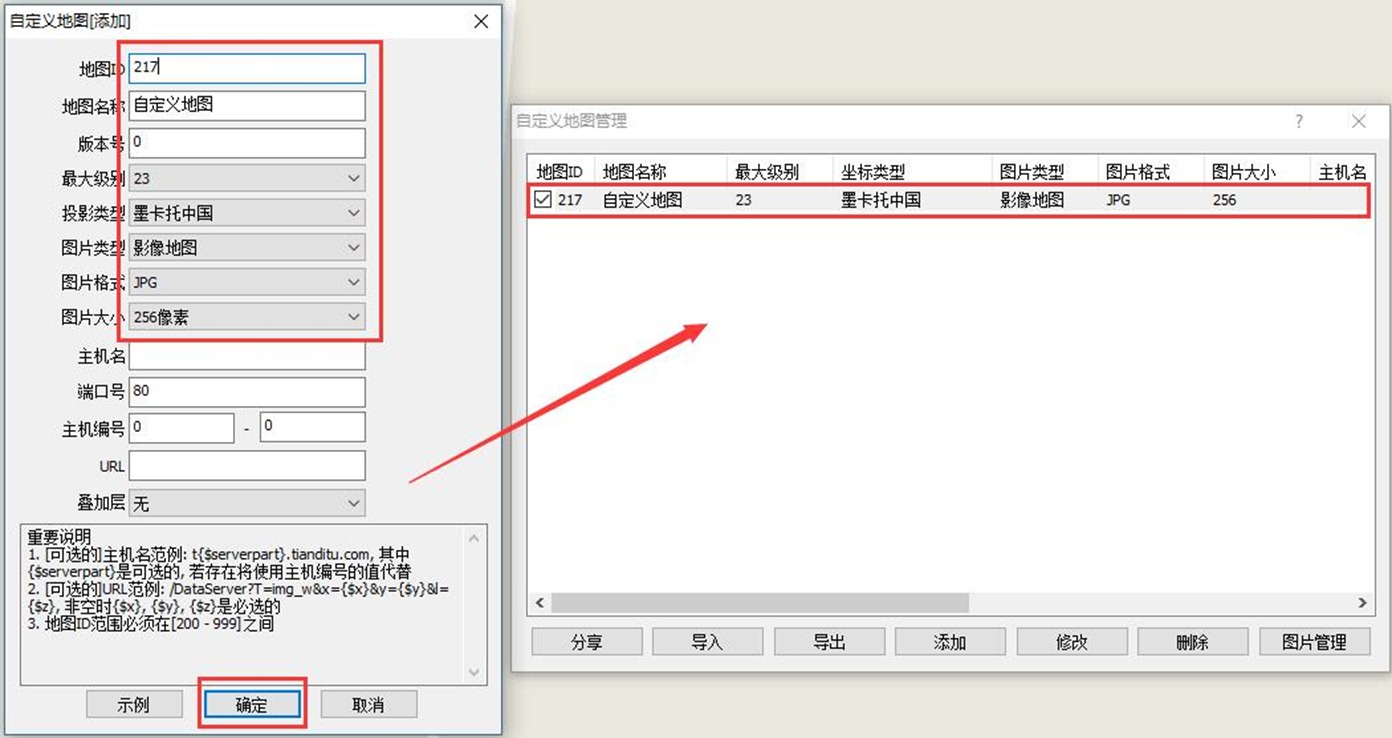

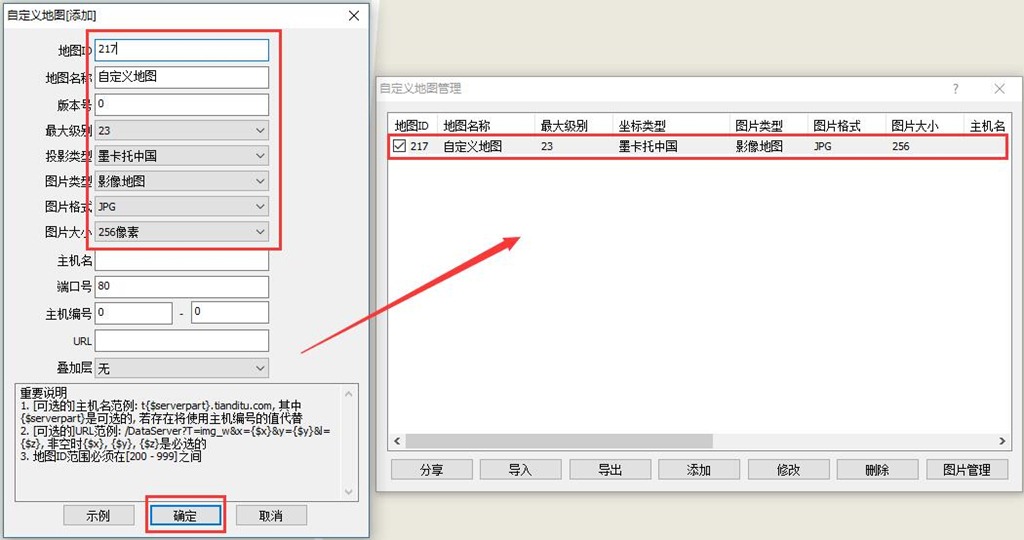

3、添加虚拟自定义地图图层

在【自定义地图[添加]】窗口中,输入地图名称,设置最大显示级别,选择投影类型(可选择墨卡托中国和墨卡托全球),其他参数均可不设置,点击【确定】按钮。添加完成后,【自定义地图管理】中会显示该图层。

23

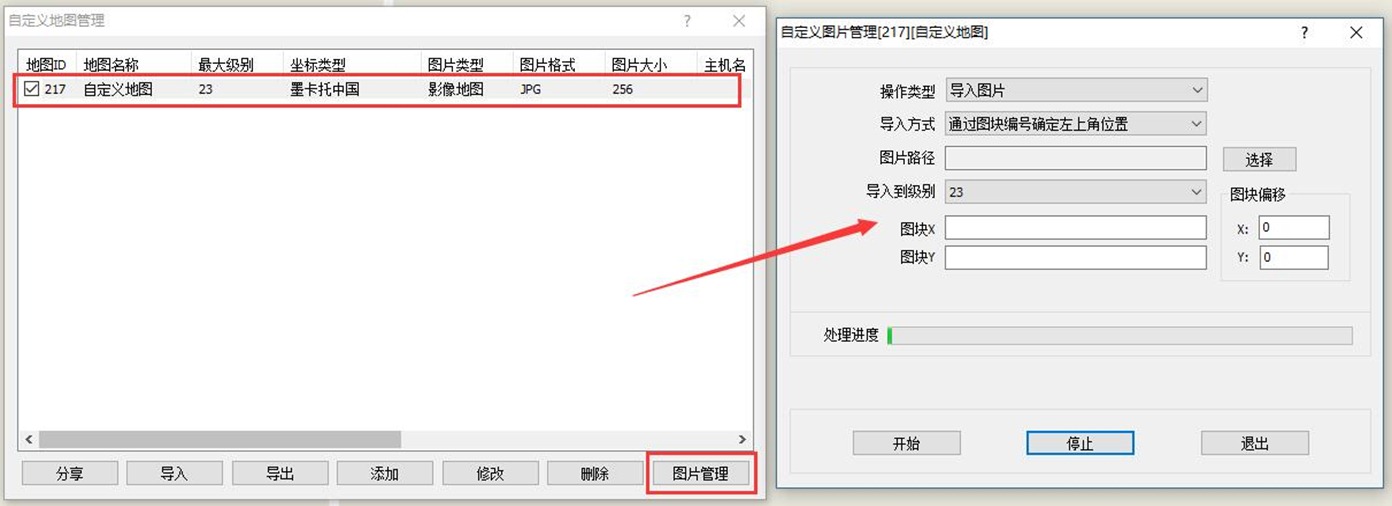

4、进入【自定义地图管理[217][自定义地图]】窗口

在【自定义地图管理】中,勾选需要导入地图数据的图层([217][自定义地图]),点击【图片管理】按钮,进入【自定义地图管理[217][自定义地图]】窗口。

24

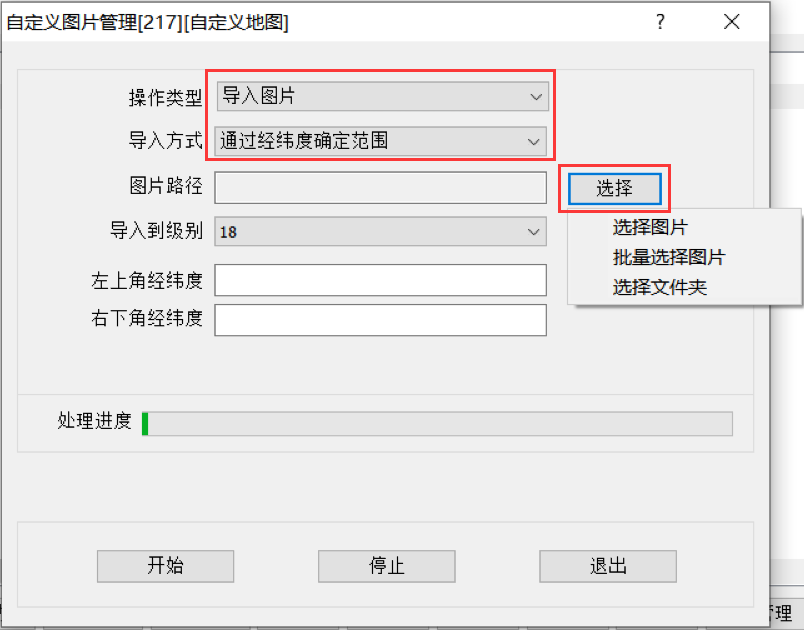

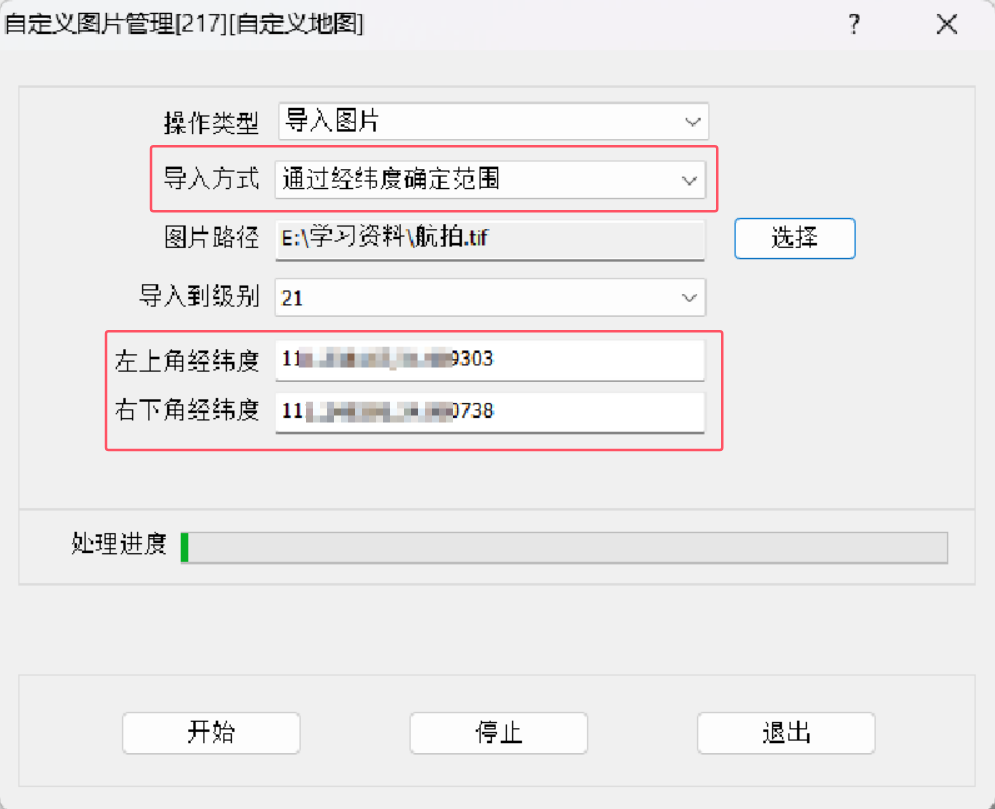

5、选择导入方式

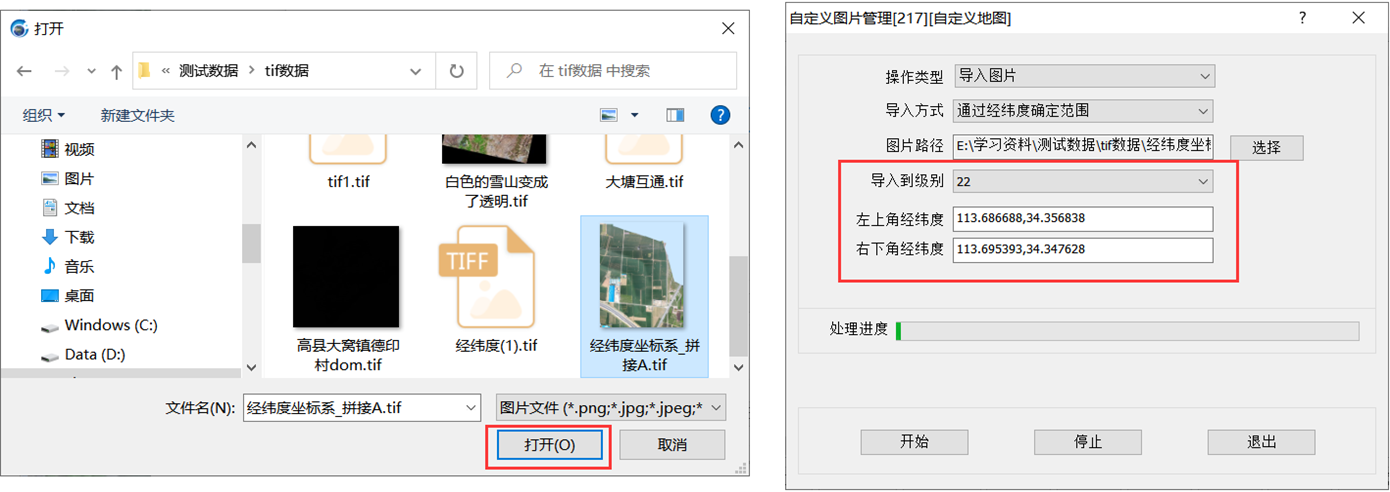

在【自定义地图管理[217][自定义地图]】窗口中,点击【操作类型】下拉框,选择【导入图片】,点击【导入方式】下拉框,选择【通过经纬度确定范围】,点击【图片路径】栏右侧的【选择】按钮添加图片,该图片自带左下角经纬度和右下角经纬度,选择导入级别,如18级。加载后,自动填充经纬度值。

16

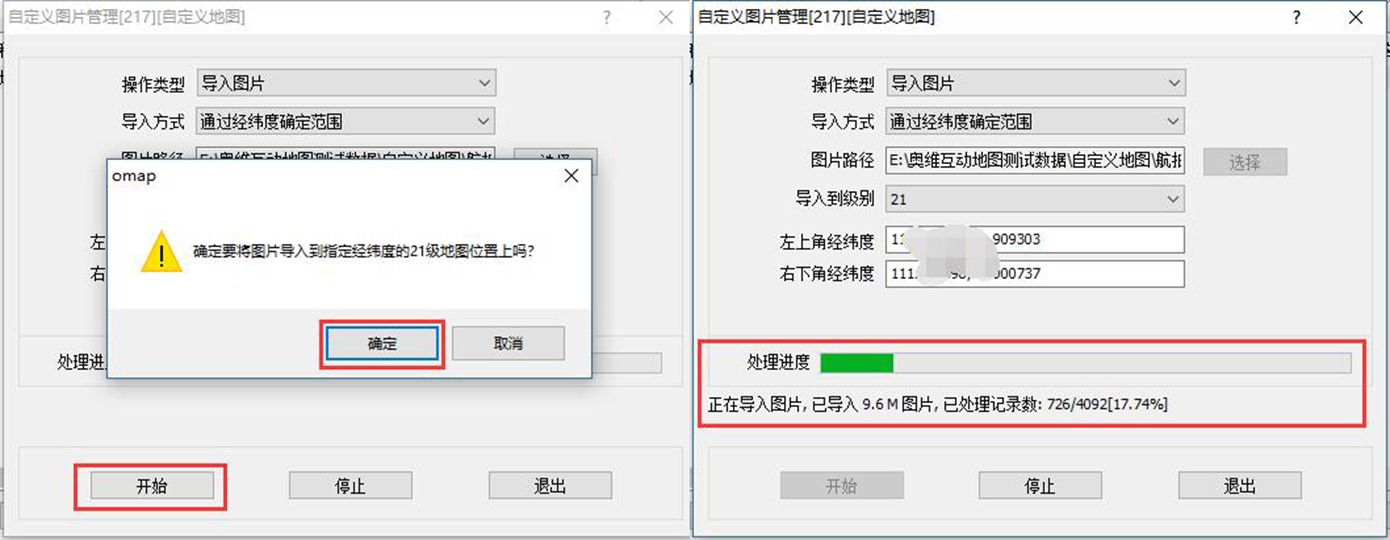

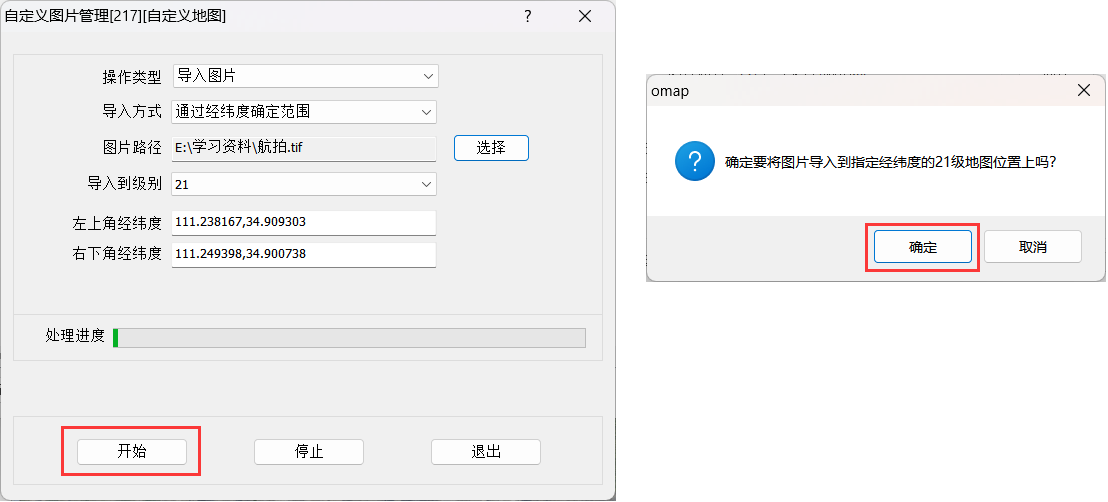

6、导入图片

点击【开始】按钮,点击【确定】按钮,执行导入。

17

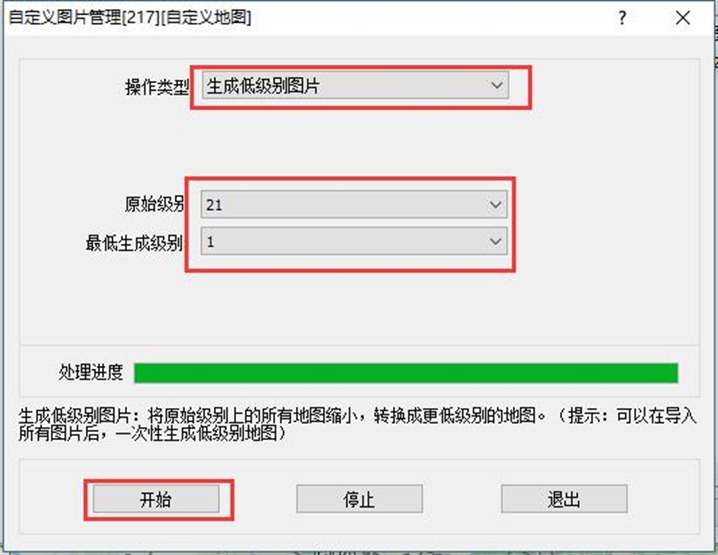

7、生成低级别地图

导入完成后,点击【操作类型】下拉框,选择【生成低级别图片】,设置最低级别,点击【确定】按钮,可生成低级别图片。

22

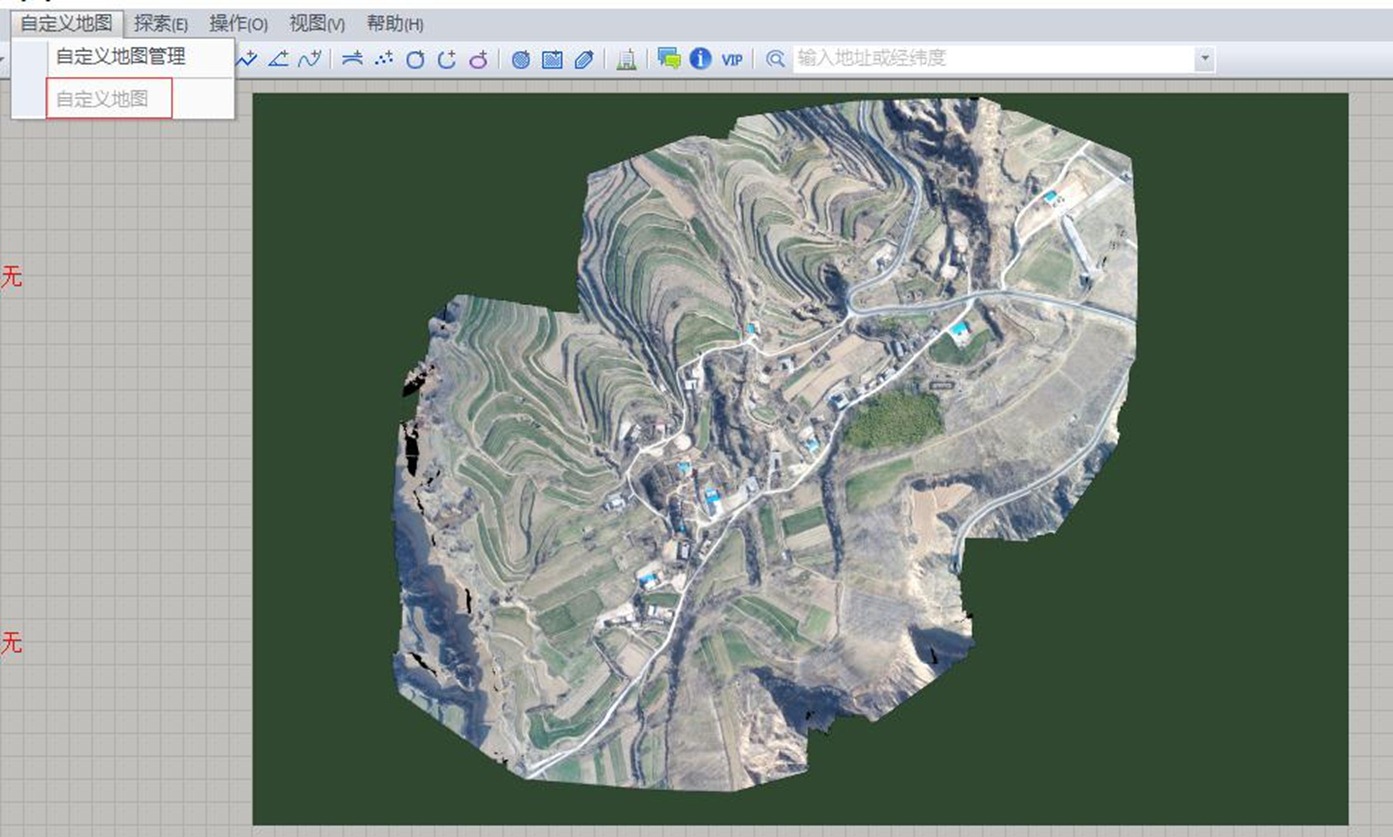

8、生成低级别图片完成后,点击【自定义地图】菜单,选择刚添加的图层【自定义地图】,可将地图切换到新添加的地图图层,能够正常显示该地图。

28

注:设置内置图层叠加层请参考使用帮助文档《如何导入地图图片并设置内置地图叠加层
